探究“凸透镜成像规律”的实验专题
1．在探究“凸透镜成像规律”的实验中：

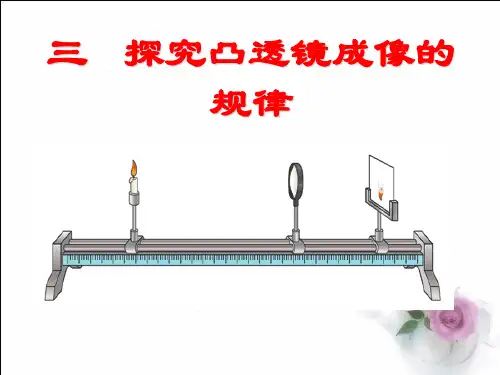

（1）在光具座上从左至右依次放置蜡烛、和光屏，点燃蜡烛，调整烛焰、透镜和光屏的中心在同一高度上，这样做的目的是．
（2）如图甲所示，让一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，则可得到凸透镜的焦距．器材处于图乙所示位置时，烛焰恰好在光屏上成清晰的像，这与（选填“照相机”、“投影仪”或“放大镜”）的成像特点相同．
（3）记录实验数据如下表，请将所缺的实验数据和像的性质补充完整．
实验序号物距u/cm 像距v/cm 像的性质
1 30 15 ①
2 20 ②倒立、等大的实像
3 15 ③倒立、放大的实像
4 6 无正立、放大的虚像
请根据实验序号4的成像规律，写出在生活中的一个应用④．
（4）在图乙中如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的眼镜（选填”近视”或”远视”）．
2．某同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜．
（1）如图甲所示，该凸透镜的焦距为cm．
（2）如图乙所示，想在光屏上得到烛焰清晰的像，需将蜡烛向（填“左”或“右”）移动，此时光屏上能得到一个倒立（填“放大”或“缩小”）的实像，（填“照相机”、“放大镜”或“投影仪”）就是根据此原理工作的．
（3）在光屏上得到清晰的像后，该同学把他的近视眼镜放在蜡烛与凸透镜之间，光屏上烛焰的像变模糊了，在不改变凸透镜和光屏位置的情况下，若想在光屏上再一次得到烛焰清晰的像，他应该将蜡烛向（填“左”或“右”）移动．
（4）当蜡烛距离透镜很近时，无论怎样移动光屏都找不到像了，小明撤去光屏，从（选填“光屏一侧”或“蜡烛一侧”）向透镜方向看去，可以观察到蜡烛的像．
3．在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图所示．
（1）当把蜡烛放在乙图位置时，移动光屏，在光屏上能成、缩小的实像；此时小华发现烛焰的像成在光屏的上方，为了使像成在光屏的中央，她应向调整蜡烛．（选填“上”或“下”）；生活中的就是利用这个原理制成的．
（2）凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向（选填“左“或“右”）移动．
（3）在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向（选填“左“或“右”）移动．
4．在做“探究凸透镜成像规律“的实验中
（1）为测出透镜的焦距，做了如甲图所示实验，则透镜的焦距为cm．
（2）正确安装并调节实验装置后，各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、（选填“放大”“缩小”或“等大”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理制成的；
（3）在乙图中，若保持凸透镜的位置不变，将蜡烛与光屏的位置互换，成像情况符合的原理（选填“照相机”、“投影仪”或“放大镜”）．
9．王卓利用如图所示的装置做“探究凸透镜成像规律”的实验，凸透镜焦距为10cm．
（1）若将蜡烛从图示位置移至20cm刻度处，为了在光屏上得到清晰的像，他应将光屏（选填“靠近”或“远离”）凸透镜．当光屏上获得清晰的像时，保持凸透镜的位置不变，将蜡烛与光屏的位置互换，光屏上（选填“能”或“不能”）得到清晰的像．
（2）他将装置恢复到如图所示的位置，再将光屏向右移动一段距离，像变得模糊了，要使像再次变得清晰，他应在蜡烛和透镜之间加一块（选填“凸”或“凹”）透镜．
（3）随着实验的进行，蜡烛变短，要使蜡烛的像回到光屏的中央，可将凸透镜向（选填“上”或“下”）移动．
10．在探究“凸透镜成像的规律”实验中：
（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象．由图象可知凸透镜的焦距是cm．
（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像．
（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏凸透镜．
11．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：
（1）如图甲所示，实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在高度上．
（2）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、的实像，生活中利用这个规律制成的光学仪器是．
（3）实验过程中，小丽发现当蜡烛成实像时，物距减小，像距与像都（选填“变大”“变小”或“不变”）．（4）实验过程中，随着蜡烛的燃烧，可观察到光屏上的像向（填“上”或“下”）移动．
（5）通过实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是．（填符号）12．小华在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范，在图示位置时，烛焰恰好在光屏上成清晰的像．
（1）这个像的成像原理与（选填“放大镜”、“投影仪”或“照相机”）的成像原理相同．
（2）如果想在光屏上得到更大的清晰的像，应将蜡烛向移，光屏向移（以上两空选填“左”或“右”）：此时，把光屏和蜡烛的位置互换，在光屏上（选填“能”或“不能”）成清晰的像．
（3）当光屏上成清晰的像时，小华用不透明的纸板挡住透镜下半部分，则光屏上所成的像（选填“完整”或“不完整”）．
（4）实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向（选填“上”或“下”）方移动．
12．洋洋同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜．
（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为cm．
（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在上，为实验探究做好准备．
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰、（选填“放大”、“缩小”或“等大”）的实像的像为止．生活中就是利用这一成像原理来工作的．（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的．A．凸透镜B．凹透镜（5）若保持凸透镜位置不变，将蜡烛移动到标尺35cm处，会在光屏上得到一个倒立的实像．（6）如果用不透明纸板将凸透镜上半部分遮住，结果．
A．没有影响B．不能成像C．成一半的像D．仍能成完整的像，但亮度变暗．
13．在利用光具座进行凸透镜成像的实验探究中：
（1）实验前要调整、、在同一高度，目的是使烛焰的像成在光屏的中央．（2）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，由此可知，凸透镜对光线具有作用，该凸透镜的焦距是cm．
（3）调整后，把蜡烛固定在15cm刻度线位置时（如图乙），光屏应在（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，会在光屏上得到一个清晰的倒立的实像（填写像的性质）：（选填“投影仪”“放大镜”或“照相机”）就是利用这一成像规律工作的，如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向（选填“靠近”或“远离”）透镜的方向移动．
（4）如果保持光屏的位置不变，把蜡烛向右移动2cm，要想在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的（选填“凸透镜”或“凹透镜”）才能实现．（选填“近视”或“远视”）镜就是利用这种透镜制作的．
14．小明同学用一个焦距未知的凸透镜、蜡烛、光屏、光具座探究凸透镜成像规律：
（1）如图a可知，该凸透镜的焦距是cm．
（2）如图b所示，若在光屏上（光屏未画出）能得到清晰放大的烛焰的像，则蜡烛可能置于凸透镜左边a、b、c、d四点中的点上（P是该凸透镜的2倍焦距处），此成像特点可应用在上．（3）通过实验，小明发现蜡烛离凸透镜越远，光屏上得到的清晰像越（填“大”或“小”）．把蜡烛向凸透镜靠近时，要在光屏上成清晰的像，光屏应凸透镜（填“靠近”或“远离”），此时在光屏上成的清晰像是的（填“倒立”或“正立”）．
（4）实验中，光屏上已成清晰的、缩小的像，此时小明固定蜡烛和凸透镜，在光屏和凸透镜间放上自己所配戴的近视眼镜，若仍要在光屏上成清晰的像，则需将光屏向（填“靠近”或“远离”）凸透镜的方向移动，此时所成的清晰像为像（填“实”或“虚”）．
