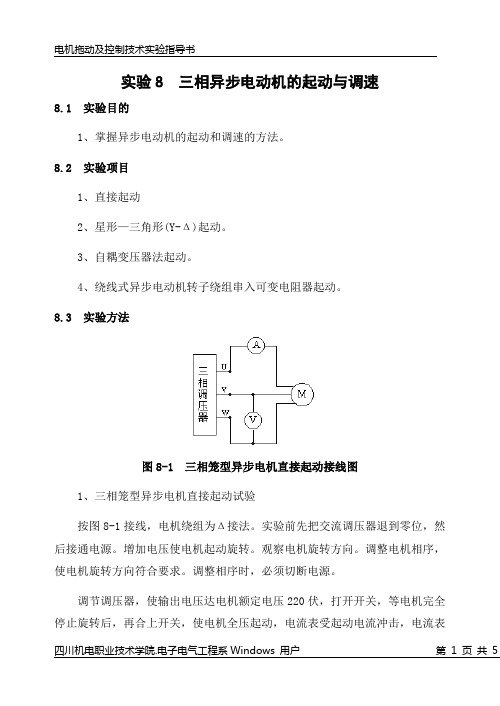

实验8 三相异步电动机的起动与调速
8.1 实验目的
1、掌握异步电动机的起动和调速的方法。
8.2 实验项目
1、直接起动
2、星形—三角形(Y-Δ)起动。
3、自耦变压器法起动。
4、绕线式异步电动机转子绕组串入可变电阻器起动。
8.3 实验方法
图8-1 三相笼型异步电机直接起动接线图
1、三相笼型异步电机直接起动试验
按图8-1接线,电机绕组为Δ接法。实验前先把交流调压器退到零位,然后接通电源。增加电压使电机起动旋转。观察电机旋转方向。调整电机相序,使电机旋转方向符合要求。调整相序时,必须切断电源。
调节调压器,使输出电压达电机额定电压220伏,打开开关,等电机完全停止旋转后,再合上开关,使电机全压起动,电流表受起动电流冲击,电流表
显示的最大值虽不能完全代表起动电流的读数,但用它可和下面几种起动方法的起动电流作定性的比较。
要开开关,将调压器退到零位,把电机堵住,合上开关,调节调压器,使电机电流达2~3倍额定电流,读取电压值UK 、 电流值IK ,转矩值TK ,试验时通电时间不应超过10秒,以免绕组过热。打开开关,对应于额定电压时的起动转矩T st 和起动电流I st 按下式计算:
K K
T I Ist Tst 2
)(
= 式中 I K ——起动试验时的电流值,A ;
T K ——起动试验时的转矩值,N ·m 。
K K N
I U U Ist )(
=
式中 U K ——起动试验时的电压值,V ;
U N ——电机额定电压,V 。
2、星形—三角形(Y —Δ)起动
图8-2 三相笼型异步电机星形—三角形起动接线图
按图8-2接线,把调压器退到零位,合上电源开关,三相双掷开关合向右边(Y接法),调节调压器使逐渐升压至电机额定电压220伏,打开电源开关,待电机停转后,再合上电源开关,再把S合向左边,(Δ接法)正常运行,整个起动过程结束。观察起动过程中电流表的最大显示值以与其它起动方法作定性比较。
3、自耦变压器起动:
图8-3 三相笼型异步电机星形—三角形起动接线图按图8-3接线,电机绕组Δ接法,先把S合向右边,把调压器退到零位,合上电源开关,调节调压器使输出电压达电机额定电压220伏,打开电源开关,待电机停转后,再合上电源开关,使电机就自耦变压器降压起动并经一定时间把S合向左边,额定电压正常运行,整个起动过程结束。观察起动过程电流以作定性的比较。
4、绕线式异步电动机转子绕组串入可变电阻器起动
实验线路图如图8-4,电机定子绕组Y形接法。转子串入的电阻可由刷形开关来调节。
调整相序使电机旋转方向符合要求,把调压器退到零位,用弹簧秤把电机堵住,(见使用说明)定子加电压为180伏,转子绕组串入不同电阻时,测定子电流和转矩。数据记入表8-1中。
表8-1 式异步电动机转子绕组串入可变电阻器起动实验数据
(Ω) 0 2 5 15
R
st
I
(A)
st
T
(N·m)
st
注意:试验时通电时间不应超过10秒以免绕组过热。
5、绕线式异步电动机转子绕组串入可变电阻器调速
实验线路同8-4。使电机不堵转。转子附加电阻调至最大,合上电源开关,电机空载起动,保持调压器的输出电压为电机额定电压220伏,转子附加电阻调至零,调节直流发电机负载电流,使电动机输出功率接近额定功率并保持这输出转矩T2不变,改变转子附加电阻,测相应的转速记录于表8-2。
图8-4 绕线式异步电动机串电阻起动
表8-2 绕线式异步电动机串电阻起动数据表
(Ω) 0 2 5 15
R
st
n(r/min)
8.4实验报告
1、比较异步电动机不同起动方法的优缺点。
2、由起动试验数据求下述三种情况下的起动电流和起动转矩:
3、绕线式异步电动机转子绕组串入电阻对起动电流和起动转矩的影响。
4、绕线式异步电动机转子绕组串入电阻对电机转速的影响。
