双相不锈钢管道的焊接工 艺 Prepared on 22 November 2020
双相不锈钢管道的焊接摘要：以辽阳石化80万吨/年PTA装置双相不锈钢管线为例，向读者介绍双相不锈钢2205的管道焊接，整个焊接具有一定的价值，为双相不锈钢焊接提供依据。 关键词：双相不锈钢管道焊接工艺耐腐蚀 0 前言 铁素体-奥氏体双相不锈钢是在超低碳铁素体不锈钢基础上发展起来的一种双相不锈钢，常温下为双相组织，与一般不锈钢相比，其Ni的质量分数低，Cr、N的质量分数高，具有较好的抗点蚀和抗应力腐蚀的性能。此外，其结晶结构中的Fe的质量分数高，所以比其他的不锈钢有更高的屈服强度。双相不锈钢由于具有奥氏体+铁素体双相组织，且两个相组织的含量基本相当，故兼有奥氏体不锈钢和铁素体不锈钢的特点。屈服强度可达400Mpa ~ 550MPa，是普通奥氏体不锈钢的2倍。与铁素体不锈钢相比，双相不锈钢的韧性高，脆性转变温度低，耐晶间腐蚀性能和焊接性能均显着提高；同时又保留了铁素体不锈钢的一些特点，如475℃脆性、热导率高、线膨胀系数小，具有超塑性及磁性等。与奥氏体不锈钢相比，双相不锈钢的强度高，特别是屈服强度显着提高，且耐孔蚀性、耐应力腐蚀、耐腐蚀疲劳等性能也有明显的改善。辽阳石化80万吨/年PTA装置中共有双相不锈钢有497m，最小管径为Φ×，最大管径为×，属于中、低压管道。PTA装置双相不锈钢管道中介质为浓度60%~90%的高浓度醋酸，是具有强腐蚀和刺激性的介质，焊接质量的好坏直接关系到整个装置生产的安全性。 1 双相不锈钢2205的焊接性分析
铁素体-奥氏体双相不锈钢具有良好的焊接性，铁素体-奥氏体双相不锈钢被加热到足够的温度时，出现奥氏体向铁素体的转变，温度升高到1250-1300℃时，可转变为纯铁素体组织，此时在进行冷却，首先在铁素体晶界生成晶核，逐渐生成奥氏体。冷却速度较慢生成的奥氏体越多，反之生成的奥氏体越少。该双相不锈钢与铁素体不锈钢相比，焊接出现的裂纹倾向低；与奥氏体不锈钢相比，焊接产生的脆化倾向低。然而，焊接工艺掌握不好，这种双相钢组织会引起焊缝和热影响区的脆化和焊接热裂纹的产生。实验表明，焊缝和热影响区德铁素体含量超过80%时，会降低韧性并增加裂纹的产生，因此对焊缝的化学成分尤其是Ni的质量分数和冷却速度加以控制，防止单相铁素体以及晶粒粗大和裂纹的产生。双相不锈钢化成成分和力学性能见下表1、2： 2 双相不锈钢的焊接工艺 焊前准备 坡口的制备：坡口角度为70±5°，主要是考虑稍大的坡口角度有利于保证熔合比和提高脱渣性能，实践证明当坡口角度小于这个数值时，产生夹渣的几率会增大。 焊前清理：管道坡口表面的清洁性是双相钢成功焊接的一个关键因素，2205坡口表面的污染物主要是切割时表面的氧化皮、油脂和引起铁素体增多的脆化元素。因此，焊接前必须进行完全清理打磨，打磨时使用不锈钢专用砂轮片，防止渗碳等情况的发生。坡口加工完毕后，最后利用丙酮溶液清洗坡口内外100mm区域内的有机物、手印等。丙酮擦洗时不宜用棉质物擦洗。
不锈钢管道焊接工艺 1 技术特征 1.1材质规格:304( 相当于0Cr18Ni9) 1.2工作介质: 水软水 1.3设计压力: 2工作压力:5Kg/CM1.42试验压力: 7.5Kg/CM1.52 本工程编制依据2.1 F43C技术文件. 2.2 国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.3 国标GB50235-97《工业金属管道施工及验收规范》 2.4 本公司焊接工艺评定报告:HG1 3 焊工 3.1 焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。 3.2 焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格,经总包方认可发证后方能担任本项目的焊接工作。 4 焊接检验 4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。 4.2对管材焊材按规定进行检验、填表验收。 对违反者进行教育帮,对焊工是否执行本工艺进行全面监督检查4.3．. 助得以改正。对严重违反者或教育不改者有权令其停止焊接工作。以
确保焊接质量。 4.4 做好本工艺第7条“焊接后检查和管理工作”。 4.5 邀请和欢迎总包方和监理方检查人员检查焊接质量。 5 焊前准备 5.1.1 管材、焊材必须具有符合规定的合格证明，并与实物核对无误。 5.1.2 管材型号为304级相当等于我国的0Cr18Ni9规格标准。按项目图纸规定。 5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti φ2.5mm φ2.0mm 5.1.4 不锈钢电焊条型号规格：A132 φ3.2mm φ2.5mm 5.1.5 铈钨电极型号规格：WCe-20 φ2.0mm 5.1.6 氩气纯度为99.99％。 5.2 焊件准备 5.2.1 焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。 5.2.2 管道为V型坡口，对接接头、组对应符合图1要求： 注：间隙3.5～4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩。 .. . 图1.焊口组对数据
1 要求 1.1 材料 1.1.1 用于制造压力容器的不锈钢复合钢板材料及焊材应符合相应的国家标准或行业标准的规定，并具有材料制造厂的质量证明书。采用国外材料时，应符合《压力容器安全技术监察规程》第22条的规定。 1.1.2 用于主要受压元件的材料，其复验要求应符合《压力容器安全技术监察规程》第61条的规定。 1.1.3不锈钢复合钢板的使用范围应符合GB150的规定。 1.1.4材料不得有分层，表面不允许有裂纹、结疤等缺陷。用于制造有表面粗糙度要求的设备的不锈钢复合钢板板，需经80~100号砂头抛光后，再检查表面质量。经酸洗供应的材料表面不允许有氧化皮和过酸洗现象。 1.1.5不锈钢复合钢板应按牌号、规格和炉批号分类存放，并作明确标志。与碳钢等原材料有严格的隔离措施。1.1.6 不锈钢复合钢板材料上应有清晰的入库标记。该标记和1.1.6条规定的标志应采用无氯、无硫记号笔书写，不得采用油漆等有污染的物料书写，不得在与介质接触的表面打钢印。 1.1.7 焊接材料应按种类、牌号、批次、入库时间分类放置于干燥、通风良好的室内，一般应放在离地约200~500mm 以上的架子上。室内应整洁，不允许放置有害气体和腐蚀性介质。并应建立严格的验收、保管、烘干、发放和回收制度。 1.1.8 钢板吊运时，要防止钢板变形。钢丝绳要加护套，以防损伤材料表面。 1.2 制造环境 1.2.1 不锈钢复合钢板压力容器的制造应有独立、封闭的生产车间或专用场地，应与碳钢制产品严格隔离。不锈钢复合钢板压力容器如附有碳钢零部件，其碳钢零部件的制造场地应与不锈钢复合钢板件分开。 1.2.2 为了防止铁离子和其它有害杂质的污染，不锈钢复合钢板压力容器生产场地必须保持清洁、干燥、地面应铺设橡胶或木质垫板。零部件半成品、成品的堆放需配有木质堆放架。 1.2.3 不锈钢复合钢板压力容器在制造过程中应使用专用滚轮架（如滚轮衬有橡胶等）、吊夹具及其它工艺设备。起吊容器或零部件的吊缆宜采用绳制吊缆或柔性材料（橡胶、塑料等）铠装的金属吊缆。进入生产现场的人员应穿着鞋底不得带有铁钉等尖锐异物的工作鞋。 1.2.4 不锈钢复合钢板材料或零部件在周转和运输过程中，应配备必要的防铁离子污染和磕划的运送工具。 1.2.5 不锈钢复合钢板压力容器的表面处理应有独立且配备必要的环境保护措施的场地。 1.3 加工成型及焊接 1.3.2 划线应在清洁的木板或光洁的平台上进行，加工过程中不能去除的不锈钢复合钢板材料表面严禁用钢针划线或打冲印。 1.3.3 下料时，应将不锈钢复合钢板原材料移至专用场地用等离子切割或机械切割方法下料。用等离子切割方法下料或开孔的板材，如割后尚需焊接，则要去除割口处的氧化物至显露金属光泽。当利用机械切割方法时，下料前应将机床清理干净，为防止板材表面划伤，压脚上应包橡胶等软质材料。严禁在不锈钢复合钢板材料垛上直接切割下料。 1.3.4 板材的剪口和边缘不应有裂缝、压痕、撕裂等现象。 1.3.5 剪好的材料应整齐地堆放在底架上，以便连同底架吊运，板间须垫橡胶、木板、毯子等软质材料，以防损伤表面。 1.3.8 不锈钢复合钢板板卷圆时，应在卷板机的轧辊表面或在不锈钢复合钢板表面上覆盖无铁离子的材料。 1.3.9 进行钻、锪、车削等机械加工时，冷却液一般采用水基乳化液。 1.3.10 不锈钢复合钢板封头采用热成型时，应按热处理规范和冲压工艺的要求，严格控制炉内温度和冲压的起始温度与终了温度，并作好记录。不允许与碳钢封头同炉加热。热成型所用的工具、压模等须清洁干净，不允许有碳钢屑、氧化皮等污物存在。 1.3.11 壳体组装过程中，临时所需的楔铁、垫板等与壳体表面接触的用具应选用与壳体相适应的不锈钢复合钢板材料。 1.3.12 不锈钢复合钢板压力容器严禁强力组装，组装过程中不得使用可能造成铁离子污染的工具。容器的开孔应采用等离子或机械切割的方法。 1.3.13 不锈钢复合钢板压力容器施焊前的焊接工艺评定和首次焊接的钢种，首次采用的焊接材料及焊接方法，以及改变已经评定合格的焊接工艺中任何一项重要因素或补加因素时的施焊前焊接工艺评定均应符合JB4708的规定，焊接规程应符合JB/T4709的规定。 1.3.14 施焊的焊工必须持有劳动部门颁发的相应类别有效焊工合格证。 1.3.15 不合格的焊缝允许返修，但同一部位的返修次数不宜超过两次。对经过两次返修仍不合格的焊缝，如再进行返修，每次须经制造单位技术负责人批准，并将返修次数、部位和返修情况记入产品的质量证明书。有抗晶间腐蚀要求的零部件，焊缝返修后仍应保证原有要求。 1.3.16 制造过程中应避免尖锐、硬性物质擦伤不锈钢复合钢板表面。如进行容器内工作，应采取铺设衬垫等保护措施。 1.3.17 不锈钢复合钢板压力容器的表面如有局部磕碰或划伤等影响耐腐蚀性能的缺陷，必须修复。 1.4 表面处理 1.4.1 不锈钢复合钢板压力容器的所有焊缝修补工作结束后按设计图样的要求进行表面处理。 1.4.2 压力容器表面的焊接飞溅物、熔渣、氧化皮、焊疤、凹坑、油污等杂质均应清除干净，清除过程中不得使用碳钢刷清理不锈钢复合钢板压力容器的表面。 1.4.3 采用机械抛光时，抛光磨料宜选用氧化铝或氧化铬，不得使用铁砂等作磨料。磨料应按不同的粒度分开放置，不得混放。
不锈钢管道焊接工艺 Document number：BGCG-0857-BTDO-0089-2022
摘要：本文介绍了不锈钢管道TIG+MAG焊接工艺，与全氩焊和氩电联焊相比，TIG+MAG焊的生产效率大大提高，焊接质量有所提高。该项技术已在电厂管道焊接中得到应用。 1 案例分析 0Cr18Ni9不锈钢φ530mm×11mm 大管水平固定全位置对接接头主要用于电厂润滑油管道中，焊接难度较高, 对焊接接头质量要求较高，内表面要求成形良好，凸起适中，焊后要求PT、RT检验。以往均采用TIG 焊或手工电弧焊，前者效率低、成本高，后者质量难以保证且效率低。为既保证质量又提高效率，采用TIG内、外填丝法焊底层，MAG焊填充及盖面层，使质量、效率都得到保证。 0Cr18Ni9不锈钢热膨胀率、导电率均与碳钢及低合金钢差别较大，且熔池流动性差，成形较差，特别在全位置焊接时更突出。在MAG焊过程中, 焊丝伸出长度必须小于10mm，焊枪摆动幅度、频率、速度及边缘停留时间配合适当，动作协调一致，随时调整焊枪角度，使焊缝表面边缘熔合整齐, 成形美观，以保证填充及盖面层质量。 2 焊接方法及焊前准备 焊接方法 材质为0Cr18Ni9，管件规格为φ530mm×11 mm，采用手工钨极氩弧焊打底，混合气体（CO2+Ar）保护焊填充及盖面焊，立向上的水平固定全位置焊接。 焊前准备
2.2.1 清理油、锈等污物，将坡口面及周围10mm内修磨出金属光泽。 2.2.2 检查水、电、气路是否畅通，设备及附件应状态良好。 2.2.3 按尺寸进行装配，定位焊采用肋板固定（2点、7点、11点为定位块固定），也可采用坡口内点固，但必须注意定位焊质量。 2.2.4 管内充氩气保护。 3 TIG焊工艺 焊接参数 采用φ2.5 mm的Wce-20钨极，钨极伸出长度4~6mm，不预热，喷嘴直径12mm，其它参数见表1。 操作方法 3.2.1 管子对接水平固定焊缝是全位置焊接。因此焊接难度较大，为防止仰焊内部焊缝内凹，打底层采用仰焊部位（六点两侧各60°）内填丝，立、平焊部位外填丝法进行施焊。 3.2.2 引弧前应先在管内充氩气将管内空气置换干净后再进行焊接，焊接过程中焊丝不能与钨极接触或直接深入电弧的弧柱区，否则造成焊缝夹钨和破坏电弧稳定，焊丝端部不得抽离保护区，以避免氧化，影响质量。 3.2.3 由过6点5mm处起焊，无论什么位置的焊接，钨极都要垂直于管子的轴心，这样能更好地控制熔池的大小，而且可使喷嘴均匀地保护熔池不被氧化。

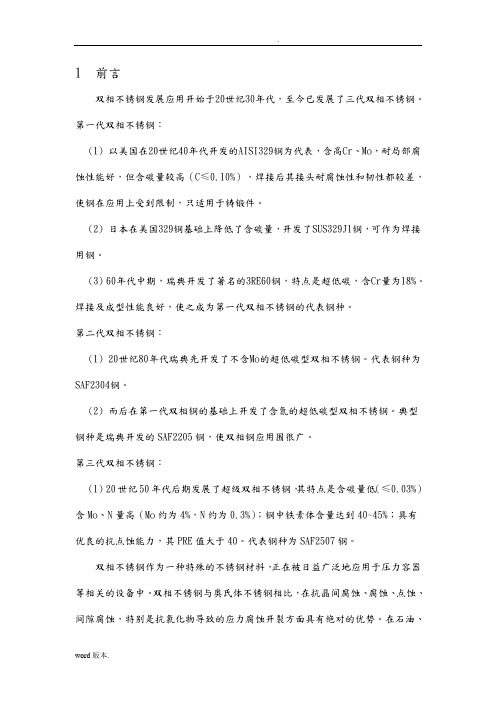

1 绪论 随着工业技术的日益发展，一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。为此，冶金工作者进行了大量研究，研制出奥氏体—铁素体型不锈钢，即双相不锈钢。 传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足，尤其是应力腐蚀引起的断裂，其危害性极大。双相不锈钢是近二十年来开发的新钢种。通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50％，从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。 所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。在含C较低的情况下，Cr含量在18%-28%，Ni含量在3%-10%。有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。 由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。 上世纪30年代就已在瑞典的试验室中研制出双相不锈钢（3RE60、Uranus50等），但是双相不锈钢真正产业化还是在上世纪60年代以后，其发展经历了3代历程。 1.1 我国双相不锈钢的应用 双相不锈钢是根据石油化工中强酸强碱造成的局部点蚀、应力腐蚀以及孔穴式腐蚀现象，一般不锈钢难以胜任的容器、管道以及零部件等而研制的，但由于
目录 1. 编制依据 (2) 2. 工程概述 (2) 3. 开工条件和施工准备 (3) 4. 人员及工器具配备 (3) 5. 主要施工工序和方法 (4) 6. 质量保证措施 (6) 7. 职业健康安全环境保护措施 (7) 8. 环境控制措施 (9) 9. 附图 (10)
1.编制依据 1.1 1.2 施工组织总设计和汽机专业施工组织设计； 1.3 《火电施工质量检验及评定标准》第五部分管道及系统DL/T5210-2009； 1.4 《电力建设安全工作规程》（火力发电厂部分DL/T5009.1-2002）； 1.5 《锅炉压力容器管道焊工考试与管理细则》[2002]109号； 1.3 《钢制承压管道对接焊接接头射线技术规程》DL/T 821-2002； 1.4 《火力发电厂焊接技术规程》DL/T869－2004； 1.9 《焊接工艺评定规程》DL/T868-2004； 1.10 《电力建设施工质量验收及评价规程》第七部分焊接DL/T5210.7－2010； 1.11 《火力发电厂焊接热处理技术规程》DL/T819－2002； 1.12 《火力发电厂金属技术监督规程》DL/T438-2009； 1.13 《火力发电厂异种钢焊接技术规程》DL/T752－2001； 1.14 1.15 《工程建设标准强制性条文》电力工程部分—2006版； 1.16 《电力建设施工及验收技术规范》管道篇DL/T 5031-94。 2 工程概述 可实现集中供热，不仅能够满足石河子市区近、远期采暖热负荷增长的需要，提高能源综合利用率，而且有利于改善城区生态环境和地区环境空气质量，促进地方经济可持续发展，符合国家能源产业政策及环保政策。 2.2 施工内容 依据设计院设计图纸，不锈钢管道主要包括：仪用压缩空气系统、化学水系统、本体润滑油及抗燃油油等系统组成，为了在施工过程中提高焊接质量，特制订此作业指导书。 本机组不锈钢管道材质分别为：仪用压缩空气系统材质为0Cr18Ni9；本体套装油管道材质为0Cr18Ni9Ti；化学水系统材质均为1Cr18Ni9Ti。 仪用压缩空气系统：设计压力1.0MPa，常温，管道从汽机精处理接出至锅炉仪用压缩空气管道，管道主要规格为φ159×4.5。 本体润滑油管道为套装油管道，设计压力：0.3MPa，45℃，接口形式均为钢管对接，由主机油箱引出至前轴承箱，#1--#9各轴承箱进、排油管道，包括顶轴油管道规格有：φ219×6，φ610×10，φ57×4，φ108×4.5，φ325×8，φ89×4.5，φ20×2.5等。
双相不锈钢的焊接工艺 规程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
1 绪论 随着工业技术的日益发展，一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。为此，冶金工作者进行了大量研究，研制出奥氏体—铁素体型不锈钢，即双相不锈钢。 传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足，尤其是应力腐蚀引起的断裂，其危害性极大。双相不锈钢是近二十年来开发的新钢种。通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50％，从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。 所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。在含C较低的情况下，Cr含量在18%-28%，Ni含量在3%-10%。有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显着提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。 由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢 类。 上世纪30年代就已在瑞典的试验室中研制出双相不锈钢（3RE60、 Uranus50等），但是双相不锈钢真正产业化还是在上世纪60年代以后，其 发展经历了3代历程。
奥氏体不锈钢管道焊接工艺规程 1适用范围 本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB5023—97《工业金属管道工程施工及验收规范》 GB/T 983—95《不锈钢焊条》 DL/T869-2004《火力发电厂焊接技术规程》 劳人部[1988]1号《锅炉压力容器焊工考试规则》 HYDBP006-2004〈压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004〈压力管道安装工程焊接材料管理程序》 HYDBP013-2004压力管道安装工程材料设备储存管理程序》 HYDBP012-200《〈压力管道安装工程材料设备搬运管理程序》 HYDBP008-2004＜压力管道安装工程计量管理手册》 HYDBP007-2004＜压力管道安装工程检验和试验控制程序》 HYDBP010-2004〈压力管道安装工程不合格品控制程序》 劳动部发[1996]140号《压力管道安全管理与监察规定》 3先决条件 3.1 环境 3.1.1 施工环境应符合下列要求: 3.1.1.1 风速：手工电弧焊小于8M/S,氩弧焊小于2M/S
3.1.1.2 焊接电弧在1m范围内的相对湿度小于90%环境温度大于0C。 3.1.1.3 非下雨、下雪天气。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。 3.2奥氏体不锈钢管道焊接控制流程图 见图1。 图1奥氏体不锈钢管道焊接控制流程图 3.3 焊接材料 3.3.1 奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。 3.3.2 奥氏体不锈钢管道焊接材料入二级库的保管、焊剂、烘干、发放、回收由各项目负责，按《焊接材料保管程序》执行
不锈钢管焊接工艺及热处 理模板 1
不锈钢管焊接工艺及热处理 [我的钢铁] -02-03 15:10:20 不锈钢管热处理 不锈钢管热处理国外普遍采用带保护气体的无氧化连续热处 理炉, 进行生产过程中的中间热处理和最终的成品热处理, 由于能够获得无氧化的光亮表面, 从而取消了传统的酸洗工序。这一热处理工艺的采用, 既改进了钢管的质量, 又克服了酸洗对环境的污染。 根据当前世界发展的趋势, 光亮连续炉基本分为三种类型: ( 1) 辊底式光亮热处理炉。这种炉型适用于大规格、大批量钢管热处理, 小时产量为1.0吨以上。可使用的保护气体为高纯度氢气、分解氨及其它保护气体。能够配备有对流冷却系统, 以便较快地冷却钢管。 ( 2) 网带式光亮热处理炉。这种炉型适合于小直径薄壁精密钢管, 小时产量约为0.3-1.0吨, 处理钢管长度可达40米, 也能够处理成卷的毛细管。 2
( 3) 马弗式光亮热处理炉。钢管装在连续的把架上, 在马弗管 内运行加热, 能以较低的成本处理优质小直径薄壁钢管, 小时产量 约在0.3吨以上。 不锈钢焊管工艺技术——氩弧焊 不锈钢焊管要求熔深焊透, 不含氧化物夹杂, 热影响区尽可能小, 钨极惰性气体保护的氩弧焊具有较好的适应性, 焊接质量高、 焊透性能好, 其产品在化工、核工业和食品等工业中得到广泛应用。 焊接速度不高是氩弧焊的不足之处, 为提高焊接速度, 国外研 究开发了多种方法。其中由单电极单焊炬发展采用多电极多焊炬 的焊接方法在生产中应用。70年代德国首先采用多焊炬沿焊缝方向直线排列, 形成长形热流分布, 明显提高焊速。一般采用三电极 焊炬的氩弧焊, 焊接钢管壁厚S≥2mm, 焊接速度比单焊炬提高3-4倍, 焊接质量也得以改进。氩弧焊与等离子焊组合能够焊接更大壁厚的钢管, 另外, 在氩气中5-10%的氢气, 再采用高频脉冲焊接电源, 也可提高焊接速度。 多焊炬氩弧焊适用于奥氏体和铁素体不锈钢管的焊接。 不锈钢焊管工艺技术——高频焊 3
不锈钢管道焊接规范 一、焊前准备； 焊接坡口制备质量检查、依据施工图样和焊接工艺指导书中规定的坡口尺寸、精度和表面质量的要求，坡口质量包括平整度、垂直度和清洁度等。 1、检查坡口的加工尺寸（高度、角边及钝边等）和精度是 否符合有关技术标准的规定。 2、检查坡口表面粗糙度及表面缺陷（气割缺口、裂纹、分 层和夹渣）如果超出标准允许范围的缺陷，应进行修复处理，如表面粗糙度未达标准，可采用砂布修磨。 3、检查坡口的表面清理质量。坡口面及其两侧至少200mm 范围内应清理干净，不保留有毛刺、挂渣、铁锈、油污、氧化膜及油漆等有害异物。 4、坡口表面的无损探伤检查。对于焊接工艺文件规定对坡 口表面要进行无损探伤（如着色等）的材料（如CY-M 钢、Fe-CY-N高温含合金钢等，应进行无损检查，如发现裂纹等缺陷应予清除。 二、组装和定位焊检查； 1、检查组装后的几何尺寸和形状，是否符合图样规定。： 2、组装装配间隙为1.5—2mm，采用TIG焊三点定位焊， 焊﹤缝位置为时钟3点，9点和12点位置，使用的焊接材料应与焊件材料相同，焊点长度为10—15mm，要求焊透和保证无缺陷，错边量≤1.5—2mm。 3、组对是不得采用强力组装，接头内壁必须齐平。 4、点固焊时不得有空气、夹渣、夹钨、裂纹存在。
5、检查定位焊所用的焊接工艺和焊工资质是否符合规定， 定位焊的焊接工艺应与正式施焊的工艺相同。 6、检查定位焊的焊接质量和尺寸是否符合标准规定。定位 焊缝中不允许有裂纹、气孔、夹渣缺陷，发现缺陷及时清除。 7、用焊口检测器或样板测量组装坡口的形状、尺寸、间隙 和错边量是否符合要求规范，如不符合应进行返修或重新组对焊接处理。 8、定位焊的焊点长度及间距应根据结构形状及厚度而定， 工件越薄焊点间距越小，板状比管状间距要小。 9、不锈钢采用TIG焊接管道时，必须通入氩气进行保护。 10、焊接作业场地必须通风良好，无易燃，易爆物品存放， 通道保持整洁畅通。 三、焊工技能资格查验； 1、现场进行焊接的焊工，必须具备政府相关部门颁发的资质 和证书，并由业主及监理部门查验后认可。 2、参加现场焊接的焊工，应进行模拟考试，合格后方可焊接。 检查和确认焊工技能资格、考试项目（焊接方法、母材类别、试验类别和焊接材料与所担任的焊接工作的一致性）。 3、业主及施工监理，检查和控制焊工技能资格期限的有效 性。 4、如上述有一项不合格，该焊工不得从事施工场地焊件的 焊接工作。 5、严格禁止无证上岗人员进行焊接操作施工。 四、焊接工艺的确认；
不锈钢管道焊接施 工方案
不锈钢管道焊接 施 工 方 案
第一章材料管理 由于奥氏体不锈钢材料不同于碳素钢和低合金钢，在使用过程中有很多特殊的要求，如果不了解这些特殊的要求，不严格管理，就会影响材料的性能，从而导致工程质量出现问题，因此必须按照要求做好材料管理工作。 1.1材料的检验 1.1.1凡进入现场的管道组成件应符合设计要求，并有产品合格证和质量保证书。无质量保证书的钢管不得用于本工程。 1.1.2按公司《物资进货检验管理规定》对管道组成件进行检验，进货检验包括下列内容： 1）每批奥氏体不锈钢制品必须附有订货合同和产品标准规定的质量证明书。质量证明书应注明供方名称或印记；材料的钢号、冶炼炉罐号、批号、化学成分、力学性能、产品标准号、成品状况等； 2)钢管标志 外径≥36mm的钢管，应在每根钢管一端的端部有喷印、盖印、滚印或粘贴印记。印记应清晰明显，不易脱落。 印记应包括钢的牌号、产品规格、产品标准号、供方印记或注册商标。 外径＜36mm的钢管，可不打标记。 3）外观检查：外观检查应逐件进行。 a)不锈钢管应符合GB/T14976－《流体输送用不锈钢无缝
钢管》的6.7条规定： 钢管的内外表面不得有裂纹、折叠、轧折、离层和结疤存在。 在钢管内外表面上，直道允许深度如下： 冷拔（轧）钢管：不大于公称壁厚的4％（壁厚小于1.4mm 的直道允许深度为0.05mm），最大深度不大于0.30mm。 不超过壁厚负偏差的其它缺陷允许存在。 b)不锈钢管件应符合GB/T12459－《钢制对焊无缝管件》 7.1的规定： 管件的表面应光滑无氧化皮。 管件上不得有深度大于公称壁厚的5％、且最大深度不得大于0.8mm的结疤、折迭、轧折、离层等缺陷。 c)不锈钢法兰应符合GB/T9124－《钢制管法兰》的11.1条的规定：HG20592-97标准的公制凸面带颈对焊钢制法兰锻造表面应光滑，不得有锻造伤痕、裂纹等缺陷。 机加工表面不得有毛刺、有害的划痕和其它降低法兰强度及连接可靠性的缺陷。环连接面法兰的密封面应全部逐项检查，槽的两个侧面不得有机械加工引起的裂纹、划痕或撞伤等表面缺陷。 3）其它检验： 对于合同中提出无磁性要求的管件，应用磁铁逐个进行检验，不
双相不锈钢焊接工艺分析 发表时间：2019-02-22T16:38:23.933Z 来源：《防护工程》2018年第33期作者：梅磊 [导读] 本文主要介绍了S32205双相不锈钢的焊接性能及焊接工艺，控制铁素体与奥氏体的比例 杭叉集团股份有限公司浙江省杭州市 311399 摘要：本文主要介绍了S32205双相不锈钢的焊接性能及焊接工艺，控制铁素体与奥氏体的比例，保证接头的性能，是S32205不锈钢焊接的基本要求。根据S32205不锈钢的焊接特点，采用合适的坡口形式和掌握合理的焊接线能量是满足S32205不锈钢焊接要求的关键。通过工艺评定，选择电极电弧焊方法，获得合适的焊接参数，取得了满意的效果，可应用于相关工程中。 关键词：双相不锈钢；S32205；工艺；分析 铁素体-奥氏体双相不锈钢是目前应用最广泛的不锈钢材料之一。S32025双相不锈钢不仅具有较高的结构强度和疲劳强度，而且具有良好的低温韧性、抗点蚀性和抗应力腐蚀裂纹敏感性。本文介绍了双相不锈钢的焊接工艺及注意事项。 1 双相不锈钢的焊接性 S32205双相不锈钢的主要合金元素为22%左右的Cr、5%左右的Ni、3%左右的Mo、0.15%左右的N。在正常输送状态下，其组织为50%左右的铁素体和50%左右的奥氏体，因此冷裂纹倾向较小。双相不锈钢S32205 焊接时，最为薄弱的区域为热影响区，相对于母材和焊缝区，其热影响区含有较多的铁素体，降低了耐腐蚀性和增大氢致裂纹的可能性。双相不锈钢 S32205 含有50%的铁素体，因而也存在475℃脆性和在铁素体中析出的σ相的脆化的可能性，但与铁素体不锈钢相比，可能性大大降低。 2 双相不锈钢焊接要点分析 （1）为了获得更好的焊接质量，为了保证焊接接头良好的熔合，尽量选择较小的焊接电流、焊接电压和较快的焊接速度，并且焊接零件可以快速冷却，以快速跳过 450-850℃的区间。 （2）为防止晶粒过度长大，尽量采用多层多道焊方法，同时采用直线条焊方法，尽量避免水平摆动。 （3）与奥氏体不锈钢不同，与腐蚀性介质接触的焊缝应首先焊接，最后焊缝不与腐蚀性介质接触。其目的是利用后焊缝的热量对第一焊缝进行一次加热，以提高与腐蚀介质接触的焊缝的性能。 3 双相不锈钢 S32205 焊接工艺试验 以某工程为例，该双相不锈钢焊接时采用了手工电弧焊的焊接工艺。 表1 S32205 双相不锈钢化学成分 S32205双相不锈钢可以采用CO2气体保护焊、埋弧自动焊、手工电弧焊等焊接方法。通过相关资料查阅，手工电弧焊虽然焊接效率偏低，但焊接的机械性能和耐腐蚀性能更具有优越性，因此本工艺评定采用手工电弧焊的焊接方法。试验所用母材为厚度为 25mm 的 S32205 双相不锈钢。试验所用手工焊焊材为 GES-2209。表1为 S32205 双相不锈钢母材的化学成分，表2为 S32205双相不锈钢母材的机械性能。 下面对S32205双相不锈钢手工电弧焊为例作简要介绍。焊接用试件的坡口采用机械加工方式，开X型坡口，坡口为不对称双面坡口，如图1所示。焊前将坡口及其两侧各50mm范围内进行打磨，除去表面的油污、灰尘等。所有使用的工具皆为不锈钢专用工具。焊接过程中层间温度＜100℃。表3为S32205双相不锈钢手工电弧焊工艺参数，表4为S32205 双相不锈钢焊后力学性能。以上试验所得的各项数据都符合《材料与焊接规范》要求，达到 S32205 双相不锈钢母材的最小值。 图1 焊接试板坡口 4 焊接注意事项 （1）焊接材料要选用比母材含Ni最高的双相钢焊材，通常W（Ni）相对于母材应增加2%-3%，保证焊态下焊缝组织中具有适合的组织成分。 （2）焊接时不需要预热、后热，一般不进行热处理。尽量采用多层多道焊，层间温度＜100℃。 （3）施工现场应无水、油、油漆等污染物，同时还应避免碳钢、铜、低熔点金属对不锈钢的污染，工件放在木垫或不锈钢垫板上。 （4）双相不锈钢 S32205 的焊接热输入不仅有最大值，还有最小值的限制，一般在0.5kJmm～3kJ/mm的范围内。 5 结束语 双相不锈钢S32205焊接后的性能主要由焊缝化学成分和金相组织所决定的。焊接过程中，若焊接电流电压过小，焊后冷却速度过快，其焊缝及热影响区就会产生较多的氮化物和铁素体，从而降低焊接接头的耐腐蚀性和韧性；若焊接电流电压大，冷却速度过慢，其焊缝及热影响区可能析出金属间化合物，也会使焊接接头的耐腐蚀性和韧性降低。双相不锈钢S32205这些特性决定了其在焊接过程中须选择
不锈钢管道焊接工艺规 程 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
奥氏体不锈钢管道焊接工艺规程 1 范围 本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB50235—97 《工业金属管道工程施工及验收规范》 GB/T 983—95 《不锈钢焊条》 DL/T869-2004 《火力发电厂焊接技术规程》 劳人部[1988]1号《锅炉压力容器焊工考试规则》 HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004《压力管道安装工程焊接材料管理程序》 HYDBP013-2004《压力管道安装工程材料设备储存管理程序》 HYDBP012-2004《压力管道安装工程材料设备搬运管理程序》 HYDBP008-2004《压力管道安装工程计量管理手册》 HYDBP007-2004《压力管道安装工程检验和试验控制程序》 HYDBP010-2004《压力管道安装工程不合格品控制程序》 劳动部发[1996]140号《压力管道安全管理与监察规定》 3 先决条件 3.1 环境
3.1.1 施工环境应符合下列要求： 3.1.1.1 风速：手工电弧焊小于8M/S，氩弧焊小于2M/S。 3.1.1.2 焊接电弧在1m范围内的相对湿度小于90%，环境温度大于0℃。 3.1.1.3 非下雨、下雪天气。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。 3.2 奥氏体不锈钢管道焊接控制流程图 见图1。 图1 奥氏体不锈钢管道焊接控制流程图
2205不锈钢 2205不锈钢 双相不锈钢2205合金是由21％铬,2.5％钼及4.5％镍氮合金构成的复式不锈钢。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。 特点： 1.双相不锈钢2205合金与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀 系数更低,导热性更高。 2.双相不锈钢2205合金与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量。2205合金特别适用于—50°F/+600°F温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。 化学成分：C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型） 性能补充：[1]主要成分：22Cr-5.3Ni-3.2Mo-0.16N；各国标准：NAS 329J3L、UNS S32205/S31803、DIN/EN 1.4462、ASTM A240、ASME SA-240；机械性能：抗拉强度：σb≥640Mpa；延伸率：δ≥25%；典型工况：20%稀硫酸，60℃以下，年腐蚀率＜0.1mm；配套焊丝：ER2209。 2205双相不锈钢焊接和焊后热处理工艺研究 资料2009-04-05 15:53:32 阅读648 评论0 字号：大中小 摘要：采用了等离子弧焊（PAW）打底+钨极氩弧焊（TIG）盖面和等离子弧焊（PAW）打底+熔化极氩弧焊（MIG）盖面两种焊接工艺焊接2205双相不锈钢，并对焊接接头进行了固溶处理，对采用两种焊接工艺的焊件进行金相组织、铁素体-奥氏体两相比例、力学性能以及耐点腐蚀性检测。结果表明，两种焊接工艺都可以保证焊接接头的各项性能均能满足技术要求，TIG焊盖面的焊接接头铁素体含量低于MIG焊盖面，且冲击韧性也于优于MIG焊盖面，而MIG焊盖面的焊接接头的耐点腐蚀性能优于TIG焊盖面。 关键词：2205双相不锈钢TIG焊MIG焊力学性能点腐蚀 一、引言 双相不锈钢是由奥氏体和铁素体两相组成，当两相比例约为50％时，双相不锈钢将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所有的较高强度和耐氯化物应力腐蚀性能结合在一起，使其兼 具奥氏体不锈钢和铁素体不锈钢的优点。 2205双相不锈钢是20世纪70年代首先由瑞典研制成功，材料牌号为SAF2205，属于第二代双相不锈钢。中国在80年代初开始研究相当SAF2205的00Cr22Ni5Mo3N双相不锈钢，它是一种典型的含N、超低碳、双相铁素体—奥氏体不锈钢，它具有较高的屈服强度（为奥氏体不锈钢的二倍）及良好的塑性，有良好的低温冲击性能，优良的耐应力腐蚀、晶间腐蚀、点腐蚀和缝隙腐蚀性能；与奥氏体不锈钢相
奥氏体不锈钢管道焊接工艺规程 1 范围 本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB50235—97 《工业金属管道工程施工及验收规范》 GB/T 983—95 《不锈钢焊条》 DL/T869-2004 《火力发电厂焊接技术规程》 劳人部[1988]1号《锅炉压力容器焊工考试规则》 HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004《压力管道安装工程焊接材料管理程序》 HYDBP013-2004《压力管道安装工程材料设备储存管理程序》 HYDBP012-2004《压力管道安装工程材料设备搬运管理程序》 HYDBP008-2004《压力管道安装工程计量管理手册》 HYDBP007-2004《压力管道安装工程检验和试验控制程序》 HYDBP010-2004《压力管道安装工程不合格品控制程序》 劳动部发[1996]140号《压力管道安全管理与监察规定》 3 先决条件 3.1 环境 3.1.1 施工环境应符合下列要求： 3.1.1.1 风速：手工电弧焊小于8M/S，氩弧焊小于2M/S。
3.1.1.2 焊接电弧在1m范围内的相对湿度小于90%，环境温度大于0℃。 3.1.1.3 非下雨、下雪天气。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。 3.2 奥氏体不锈钢管道焊接控制流程图 见图1。 图1 奥氏体不锈钢管道焊接控制流程图 3.3 焊接材料 3.3.1 奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。 3.3.2 奥氏体不锈钢管道焊接材料入二级库的保管、焊剂、烘干、发放、回收由各项目负责，按《焊接材料保管程序》执行。
S32205双相不锈钢焊接工艺分析 前言 某PTA装置管道介质腐蚀性强，PTA装置大量使用奥氏体不锈钢、双相不锈钢、哈氏合金以及钛管道来输送含腐蚀介质。由于双相不锈钢具有较好的抗点蚀、缝隙腐蚀、应力腐蚀和晶间腐蚀能力，且具有较高的屈服强度，因此本装置大量采用双相不锈钢材料。应INVISTA公司要求，现场参加双相不锈钢焊接的每名焊工施焊试件，检验-40℃低温冲击值、焊接接头中铁素体与奥氏体两相比例值，以检验焊工对双相不锈钢材料特性的掌握能力。试件由厂家提供，试件规格为300mm×125mm×10mm。 1 化学成分分析 母材及焊材为上海鹰霸金属材料有限公司提供，其中，母材选用OUTOKUMPU公司生产的S32205；焊丝选用A VESTA公司生产的ER2209。由于管道壁厚较薄，厂家只提供氩弧焊焊丝。 母材、焊丝化学成分见表1、表2。 表1 2 化学成分的作用 Cr、Mo为铁素体形成元素,促使铁素体形成。在合金元素中占的比值大，因此双相不锈钢开始凝固时为100%铁素体。 C、Ni、Mn、N、Cu为奥氏体形成元素。促使奥氏体从铁素体中析出，保证在一定冷却速度下从铁素体中析出足够数量的奥氏体组织。 3 物理性能分析 理想的双相不锈钢中，铁素体和奥氏体两相各占50%。在铁素体固熔线温度以上金属全部为铁素体组织，低于固熔线温度后开始逐渐析出奥氏体，在材料制造和焊接过程中，实际双相不锈钢中铁素体和奥氏体相的比例受合金成分、冷却速度等因素影响造成两相不是均衡的。但较少相占的比例最低≥40%，才能达到性能要求，两相比值越接近50%，材料的综合性能越好。 双相不锈钢综合了奥氏体不锈钢所具有的良好的耐蚀性、优良的塑韧性和焊接性与铁素体不锈钢所具有的高强度和耐氯化物应力腐蚀能力，使之兼具奥氏体和铁素体的优点。其综合力学性能好，不仅有较高的屈服强度，还有良好的塑韧性。 双相不锈钢对晶间腐蚀不敏感，但有较好的抗点蚀能力和优良的耐应力腐蚀能力。在恶劣条件下其抗点蚀、缝隙腐蚀和腐蚀疲劳性能以及磨损腐蚀性能都优于普通奥氏体不锈钢。 4 双相不锈钢组织平衡 在双相不锈钢中，铁素体形成元素含量要比奥氏体形成元素高的多，因此在凝固初期形成100%铁素体组织。奥氏体只能在铁素体固熔线以下温度才开始形核和生长。在平衡条件下
双相不锈钢（GTAW）焊接工艺评定 摘要：压力容器产品制造过程中，产品的焊接工艺是否合理、先进将会直接关 系到产品的质量。为确保产品的焊接质量，在正式焊接施工前必须进行焊接工艺 评定。焊接工艺评定就是按照所拟定的焊接工艺，根据标准的规定，制作焊接试件，检验试样，测定焊接接头是否具有标准所规定的各种性能。双相不锈钢 S31803采用（GTAW）焊接，目的就是，通过焊接工艺评定，获得焊接接头的力 学性能及耐腐蚀性是否符合标准要求。为今后编制焊接工艺规程提供依据。 关键词：双相不锈钢S31803；焊接方法；焊接工艺评定；力学性能 中图分类号：TG44 文献标识码：A 文章编号：1006-4311（2010）09-0225-01 0 引言 双相不锈钢是一类优良的耐腐蚀高强度和易于加工制造等诸多优异性能的钢种。它与奥氏体不锈钢制造有许多相似之处，但也有重要区别。双相不锈钢在焊 接方面，它与奥氏体不锈钢的区别是，奥氏体不锈钢的焊缝凝固过程中易产生热 裂倾向。而双相不锈钢具有非常好的抗热裂性，焊接时很少考虑热裂。双相不锈 钢焊接最主要的问题是热影响区而不是焊缝金属，热影响区的问题是耐蚀性、韧 性降低或焊后开裂。焊接时重点是考虑使在450~850℃温度范围内的停留时间最短。 1 材料 焊接工艺评定材料。 1.1 试板材料采用ASME SA-240 S31803双相不锈钢板。 1.2 焊接材料①填充金属：在选用焊材时，应考虑与母材化学成份和力学性能性相配备的焊接材料。焊接材料所焊的熔敷金属强度、塑性和冲击韧性都不能 低于被焊钢种的最低值。还应把焊缝可能产生的缺陷、焊接工艺、焊接规范、坡 口形式和焊接设备等因素考虑在内。根据双相不锈钢SA-240（S31803）的特点，选用型号ER2209双相不锈钢焊丝作填充金属，这类焊丝的熔敷金属具有奥氏体- 铁素体双相组织，其特点也具有较高的抗拉强度和良好的抗应力腐蚀能力或抗点 腐蚀性能。②气体：采用氩气，其纯度为99.95%以上。 2 焊接设备 采用美国米勒公司的（Syncrowave250）钨极氩弧焊机。焊接不锈钢时采用（GTAW）焊直流正接（DCEN），电极为负极，工件为正极。电极采用￠2.4mm2%钍钨极（AWS 5.12规范EWTh-2类别）通过将电极（钨棒）磨成顶角为25～30° 来控制电弧。 3 工艺制作 3.1 等离子和激光切割双相不锈钢采用与奥氏体不锈钢同样的加工方法，用 等离子切割设备进行常规加工。 3.2 坡口加工双相不锈钢的接头设计必须有助于完全焊透，并避免在凝固的 焊缝金属中存在未熔合的母材。坡口最好切削加工而不采用等离子切割和砂轮打磨。 3.3 焊前清理焊前工件坡口两边100mm范围内用丙酮或酒精等清理干净。 4 焊接工艺 焊接工艺的制定应根据母材与焊材的可焊性来选择适当的焊接工艺规范。对 于双相不锈钢来说，用（GTAW）焊接，通常使用填充金属为镍合金元素含量稍
