配电箱型号规格
配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5米。明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。电箱一般型号无太多意义，主要看开关。
GCK、GCS、MNS是低压抽出式开关柜；
GGD、GDH、PGL是低压固定式开关柜；
XZW综合配电箱；
ZBW箱式变电站；
XL、GXL低压配电柜、建筑工地箱；
JXF电器控制箱；
PZ20、PZ30系列终端照明配电箱；
PZ40、XDD（R）电表计量箱
PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：
(1)PXT明装配电箱，暗装加（R）
(2)K有如表1的系列配线方式
(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入
(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路
(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30
表1：
序号汉语拼音字头中文解释装配图号电气原理图号
1 JL 计量箱PXT01 PXT01 dq系列
2 CZ 插座箱PXT02 PXT02 dq系列
3 ZM 照明箱PXT03 PXT03 dq系列
4 DL 动力箱PXT04 PXT04 dq系列
5 JC 计量插座箱PXT05 PXT05 dq系列
6 JZ 计量照明箱PXT06 PXT06 dq系列
7 JD 计量动力箱PXT07 PXT07 dq系列
8 ZC 照明插座箱PXT08 PXT08 dq系列
9 DC 动力插座箱PXT09 PXT09 dq系列
10 DZ 动力照明箱PXT10 PXT10 dq系列
11 HH 混合功能箱PXT11 PXT11 dq系列
12 ZN 智能箱 PXT12 PXT12 dq系列
电气箱柜名称编号规格型号
高压开关柜AH
高压计量柜AM
高压配电柜AA
高压电容柜AJ
低压电力配电箱柜AP
低压照明配电箱柜AL
应急电力配电箱柜APE
应急照明配电箱柜ALE
低压负荷开关箱柜AF
低压电容补偿柜ACC或ACP
直流配电箱柜AD
操作信号箱柜AS
控制屏台箱柜AC
继电保护箱柜AR
计量箱柜AW
励磁箱柜AE
低压漏电断路器箱柜ARC
双电源自动切换箱柜AT
多种电源配电箱柜AM
刀开关箱柜AK
电源插座箱AX
建筑自动化控制器箱ABC
火灾报警控制器箱AFC
设备监控器箱ABC
住户配线箱ADD
信号放大器箱ATF
分配器箱AVP
接线端子箱 AXT
举例说明吧
GCK
第一个G 代表配电柜
第二个C 代表抽屉式
第三个K 代表控制
GGD
第一个G 代表配电柜
第二个G 代表固定式
第三个 D 代表动力
配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。。。
这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。但遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。例如：
1AL1b——代表一层一位置的b种类配电箱；
AT-DT——电梯配电箱；
1AP2——代表一层第二位置上的动力配电箱。
一般来说设计时都标配电箱的大概尺寸，定做时可以不按照设计时的尺寸来
做，设计所提供的尺寸仅供参考，在图纸上也注明了箱体尺寸仅供参考，可以根据不同产品和现场施工需要修改箱体尺寸，设计的也不用出变更。虽说是参考尺寸，但是设计师对箱子的大小应该心里有数，这样可以避免在施工时做的箱子和设计时差的太多，造成不必要的麻烦。
下面是我在做设计时估算箱子的方法，可以供楼主参考一下，这种方法计算出来的尺寸一般都会比实际尺寸大上一些。
1.当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于
20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM，
2.当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于
20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM，3.当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要
单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40MM，深度为开关最大深度加10MM，
4.当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进
线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线。
当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。
这种计算方法并不是小弟我自己发明出来的，是兼备丰富的设计和施工经验的师傅提供的，计算的依据仅依靠经验值，但是比较实用，希望能给楼主提供些帮助！
一、电表箱:
1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x 厚）790x750x110，留洞（宽x高x厚）810x770x120，洞底距地1100，定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x 厚）550x750x110，留洞（宽x高x厚）570x770x120，洞底距地1100，定位详平面图。
3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x 厚）790x490x110，留洞（宽x高x厚）810x510x120，洞底距地1400，定位详平面图。
4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x 厚）550x490x110，留洞（宽x高x厚）570x510x120，洞底距地1400，定位详平面图。
二、总熔断器盒
1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x165，洞底距地2000，定位详平面图。
三、T接箱
T接箱（宽x高x厚）290x290x150，嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。
四、住户配电箱
1、15位住户配电箱留洞（宽x高x厚）350x250x120，洞底距地2000，定位详
平面图。
2、18位住户配电箱留洞（宽x高x厚）400x250x120，洞底距地2000，定位详平面图。
3、24位住户配电箱留洞（宽x高x厚）300x430x120，洞底距地2000，定位详平面图。
五、电信分线箱
1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。
2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。洞底距地1300，定位详平面图。
3、6层采用B型箱，留洞（高x宽x厚）400x270x140。洞底距地1300，定位详平面图。
六、楼层访客对讲及安保分线箱
1、楼层访客对讲及安保分线箱实际尺寸（宽x高x厚）400x350x150，留洞（宽x高x厚）420x370x160，洞底距地2000，定位详平面图。
2、2~6层分线盒（宽x高x厚）268x208x80
七、电视分接箱
电视分接箱实际尺寸（宽x高x厚）200x200x100，留洞（宽x高x厚）220x220(H)x120，洞底距地2000，定位详平面图。
八、家庭信息箱
1、2~6层家庭信息箱留洞（宽x高x厚）300x500x120，洞底距地300，定位详平面图。3~5层家庭信息箱留洞（宽x高x厚）300x200x120，洞底距地300，定位详平面图。

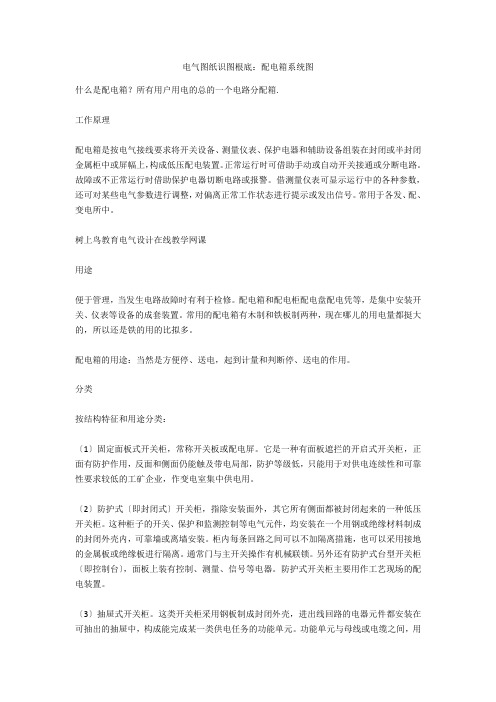

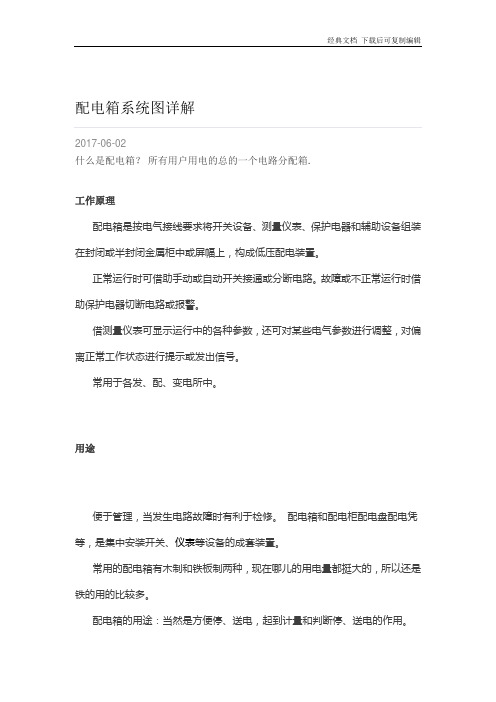

配电箱系统图学习
简介
什么是配电箱？所有用户用电的总的一个电路分配箱.
工作原理
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。
用途
便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采
用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。
各类符号标注
根据图纸《配电箱系统图》中标注
NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。
NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱：NPX160是断电器的型号
3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。
WL1：指回路1。后面还有回路2等。
YJV:铜芯交联聚乙烯电缆。
NHYJV:耐火铜芯交联聚乙烯电缆
4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。SC80:指穿直径为80的焊接钢管（俗称黑铁管）。
FC:指暗敷在地面内。
C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：
C65N为断电器型号
C10/1P：断电器最大断路电流为10A，极数为一极。
BV:铜芯聚氯乙烯绝缘电缆
3*2.5：3根线芯截面面积4mm2的
SC15:穿直径15mm的钢管
CC:暗敷设在屋面或顶板内。
C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。
另：
各种敷设方式：
AB-沿或跨梁（屋架）敷设
BC-暗敷设在梁内
AC-沿或跨柱敷设
CLC-暗敷设在柱内
WS-沿墙面敷设
WC-暗敷设在墙内
CE-沿天棚或顶板面敷设
CC-暗敷设在屋面或顶板内
SCE-吊顶内敷设
FC-地板或地面下敷设
SC-穿焊接钢管敷设
MT-穿电线管敷设
PC-穿硬塑料管敷设
FPC-穿阻燃半硬聚氯乙烯管敷设
CT-电缆桥架敷设
MR-金属线槽敷设
M-用钢索敷设
KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设
DB-直接埋设
TC-电缆沟敷设
CE-混凝土排管敷设。
脱扣方式：
MA-磁脱扣
TM-热磁脱扣
MIC-电子脱扣
分断能力：
分断能力分5个等级：
F:36KA
N:50KA
H:70KA
S:100KA L:150KA
