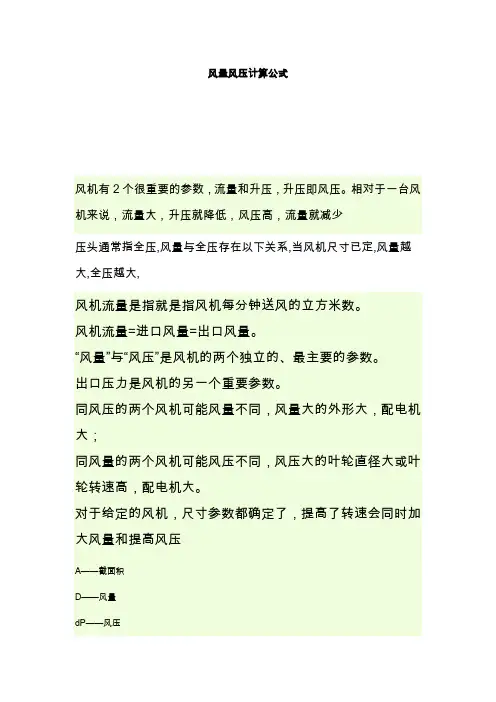

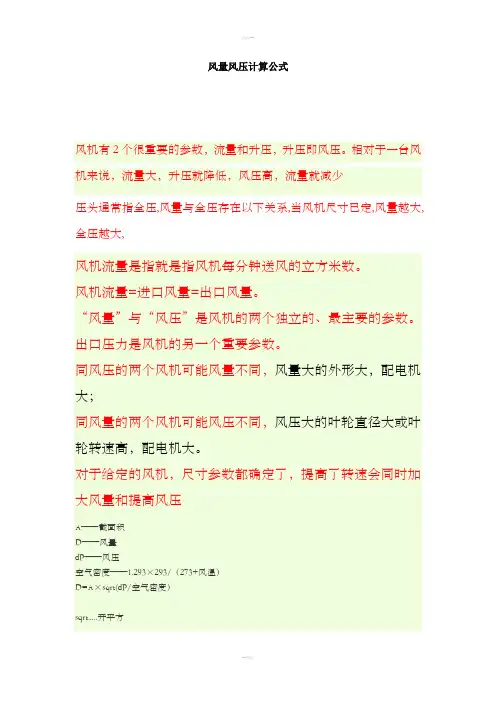

风量风压计算公式
风机有2个很重要的参数，流量和升压，升压即风压。相对于一台风机来说，流量大，升压就降低，风压高，流量就减少
压头通常指全压,风量与全压存在以下关系,当风机尺寸已定,风量越大,全压越大,
风机流量是指就是指风机每分钟送风的立方米数。风机流量=进口风量=出口风量。
“风量”与“风压”是风机的两个独立的、最主要的参数。出口压力是风机的另一个重要参数。同风压的两个风机可能风量不同，风量大的外形大，配电机大；同风量的两个风机可能风压不同，风压大的叶轮直径大或叶轮转速高，配电机大。对于给定的风机，尺寸参数都确定了，提高了转速会同时加大风量和提高风压
A——截面积
D——风量dP——风压空气密度——1.293×293/（273+风温）
D=A×sqrt(dP/空气密度）sqrt.....开平方
风机流量就是单位时间内输送气体的多少，通常用体积流量来表示，也就是，每小时输送的立方米数。对于一般风机来说，风机输出的风速是小于100m/s的，此时，空气可以看做是不可压缩流体，于是，风机流量与进口风量和出口风量是相同的，因为，风机并不消耗空气，从进口来的空气全部从出口排出了。如果风机的风速比较大，空气的压缩不能忽略，则进口风量和出口风量用体积流量来计算的话，会有差别，但是，它们的质量流量仍然是相同的，也就是每小时流过的空气的质量不变。此外，体积流量还会受到空气密度的影响，而空气密
度与其工作的温度、大气压和湿度等环境因素都有关系。所以，在工程上，风机所标识的流量，都是换算到标准进口状态下进口处的体积流量。所谓标准进口状态，是指温度293K、气压101325Pa、相对湿度50%的空气状态。常见的离心风机和轴流风机的流量都与风机压力有关，它在不同压力下的流量需要去查看风机性能曲线。而容积式风机（比如罗茨风机）的流量则与压力无关。
风量风压计算公式
风量计算
风量（Q）：所谓风量（又称体积流率）指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：Q=60VAQ（风量）=m3/minV （风速）=m/secA（截面积）=m2
压力常用换算公式
1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq 1Torr=133.3pa1Torr=1.333mbar
常用单位换算表-风量
1m3/min（CMM）=1000 l/min = 35.31 ft3/min（CFM）
常用名词说明
（1）标准状态：为20℃，绝对压力760mmHg，相对湿度65％。此状态简称为STP，一般在此状态下1m3之空气重量为1.2kg。（2）空气之绝对压力：为当地大气压计所显示的大气压力再加上表压力之和，一般用kgf/m2或mmaq来表示。（3）基准状态：为0℃，绝对压力760mmHg，相对湿度0％。此状态简称为NTP，一般在此状态下1m3之空气重量为1.293kg。
压力
（1）静压（Ps）：所谓静压就是流体施加於器具表面且与表面垂直的力，在风机中一般是由於重力与风扇之推动所造成，在使用上常以
kgf/m2或mmaq来表示，且可以直接经过量测取得。而在风机之风管中，任何方向之静压值皆为定值且也有正负之分，若静压值为正则表示风管目前正被胀大，若静压值为负则表示风管目前正受挤压。（2）动压（Pv）：所谓动压就是流体在风管内流动之速度所形成之压力，在使用上常以kgf/m2或mmaq来表示.（3）全压（PT）：所谓全压就是静压与动压之和，在使用上常以kgf/m2或mmaq来表示。在风机中全压值是属固定，并不会因风管缩管而产生变化.
风压与温度
温度变化会影响空气之密度。故在其他条件不变的情况下，温度变化时，其风压必须依下面之关系加以校正，以获得标准情况下之风压值：P = P’[（273 + t）/293] （mm Aq）同样，当空气密度变更时，其风压值可作如下之修正：P = P’（1.2/γ ）（mm Aq）式中，等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。
压力与速度的关系
多大的压力就固定有多大的速度，不可能压力不变速度会改变，同理，不可能
有关风机风量的计算公式
风机风量的定义为:风速V与风道截面积F的乘积.大型风机由于能够用风速计准确测出风速.所以风量计算也很简单.直接用公式Q=VF.便可算出风量.风机数量的确定根据所选房间的换气次数.计算厂房所需总风量.进而计算得风机数量. 计算公式:N=V×n/Q 其中:N--风机数量(台), V--场地体积(m3), n--换气次数(次/时), Q--所选风机型号的单台风量(m3/h). 风机型号的选择应该根据厂房实际情况.尽量选取与原窗口尺寸相匹配的风机型号.风机与湿帘尽量保持一定的距离(尽可能分别装在厂房的山墙两侧).实现良好的通风换气效果.排风侧尽量不靠近
