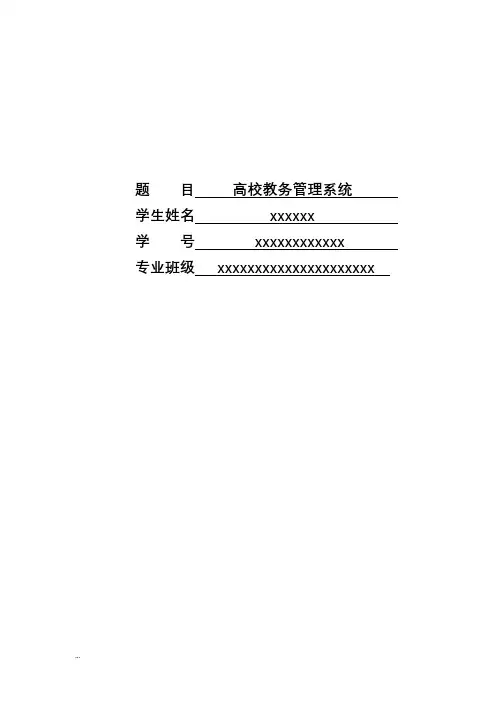

数据库高校教务标准管理系统
题目高校教务管理系统
学生姓名 xxxxxx 学号 xxxxxxxxxxxx 专业班级 xxxxxxxxxxxxxxxxxxxxx
目录
一、问题分析-------------------------------------------------------------------3
1、设计背景------------------------------------------------------------------3
2、运行环境------------------------------------------------------------------3
二、需求分析---------------------------------------------------------------------3
1、用户需求------------------------------------------------------------------4
2、系统主要功能------------------------------------------------------------4
3、系统总框架图------------------------------------------------------------6
三、结构设计---------------------------------------------------------------------6
1、数据字典------------------------------------------------------------------6
2、概念结构设计E-R图-------------------------------------------------12
四、系统代码实现（PowerBuilder环境）---------------------------------15
1、SQL Server 2008创建表格代码--------------------------------------15
2、PowerBuilder环境数据库连接代码---------------------------------22
3、运行结果-----------------------------------------------------------------24
一、问题分析
1、设计背景
教务管理系统是高等学校教育工作的一项重要内容，是整个学校学校管理的核心和基础。教务管理工作是指学校管理人员按照一定的教育方针，运用先
进的管理手段，组织、协调，指挥和指导各方面人员的活动，以便高效率、高质量地完成各项教学任务，完成国家所制定的教育目标。教务管理工作是学校教学工作的中枢，是保证高等教学机制正常运转的枢纽，它是一项目的性、计划性、适应性、创造性和科学性很强的工作。教务管理工作关系到高等教学秩序的稳定和教学质量的提高，关系到搞笑的发展和人才的培养，教学管理在高校中占有相当重要的地位。
随着计算机技术的飞速发展和高等教育体制改革的不断深入，传统的教务管理方法、手段以及工作效率已不能适应新的发展需要，无法很好地完成教学管理工作。提高教务管理水平的主要途径是更新管理者的思想，增强对管理活动的科学认识。同时，运用先进的信息技术，开发高校综合教务管理系统，是深化教务体制改革的有力措施。
要全面理解高校教务管理系统的需求，首先需要了解高校教务管理的内容、方法和流程等知识。
2、运行环境
本学生学籍管理系统（数据库系统）的开发与运行环境如下：
开发环境：Windows 7
辅助工具：SQL Server 2008
数据库管理系统： PowerBuilder
运行环境：Windows 7/xp
二、需求分析
进行数据库设计首先必须准确了解也分析用户需求（包括数据和处理）。目的是为教务管理数据库系统的设计打下牢牢的基础，是数据库开发的重要文件依据，主要为数据库设计人员使用，是用户和系统分析员的项目依据文件。作为“地基”的需求分析是否做得充分与准确，它决定了在其上构建数据库大厦的速度和质量。需求分析做得不好，甚至会导致整个数据库设计返工重做。
1、用户需求
本系统是针对高等院校的教务管理系统，因此教务管理系统的用户包括学生和课程。主要涉及系部信息、班级信息、学生信息、课程信息以及选课记录和成绩等多种数据信息。
实现的具体功能如下：
●基础维护：
1、班级信息维护
2、学生信息维护
3、课程信息维护
●教学管理：
1、学生选课管理
2、课表查询
3、成绩输入
●报表打印——打印成绩单
以上是用户对系统的基本的功能要求，此外用户还要求系统的效率要高，查询速度要快，比较小的冗余，易维护，具有较高的数据安
全性。
2、系统主要功能
(1)班级信息维护界面
能够完成学校各个班级所有基本信息的输人登记，所有班级信息的修改、插人、删除等工作。
可以按照特定的信息进行查找，并按照特定的要求进行排序。
提供一定的帮助文件和系统维护功能。
(2)学生信息维护界面
能够完成学生所有基本信息的输人登记，所有学生信息的修改、插人、删除等工作。
可以按照特定的信息进行查找，并按照特定的要求进行排序。
提供一定的帮助文件和系统维护功能。
(3)课程信息维护界面
能够完成学校不同专业课程信息的录入，包括任课老师的信息。
还可以对课程信息进行修改、删除等操作。
可以按照课程编号、课程名称、拼音码进行查询，相应的课程的信息会出现在窗口界面。
(3)学生选课界面
此部分的功能如下：
学生根据自己的学号、姓名、年级进行选课。
可以通过课程拼音、课程名称、课程编号和课程序号对课程信息进行查询，然后会出现所选课程的基本信息。
通过该界面既可以实现选课功能，还可以实现删课功能。
(4)课表查询界面
学生根据自己的学号、姓名、年级进行选课可以查到自己所选课程的详细上课时间。
(5)学生成绩输入界面
当选课结束时，教师可以根据课程编号查询其所教授的课程，然后给学生输入一定的成绩，然后提交。
(6)打印成绩单界面
可以根据学号打印学生相应的成绩。
由于数据库内的信息会很多，注意数据库表格设计，使得学生查询基本信息或学习成绩时使用时间较短。按照数据库系统开发步骤进行数据库概念结构设计、逻辑结构设计、物理结构设计。
3、系统总框架图
教务管理系统基
础信息维护教
学
管
理
报
表
统
计
班级信息维护
课
程
信
息
维
护
打
印
成
绩
单
成
绩
输
入
学
生
选
课
学
生
信
息
维
护
课
表
选
课
三、结构设计
1、数据字典
（1）数据项
数据字典是系统中各类数据描述的集合，是进行详细的数据收集和数据分析所获得的主要成果，数据字典是对系统所用到的所有表结构的描述，教务管理的主要数据见下表。
班级信息表
成绩表
籍贯代码表
课程表
课程信息表
民族代码表
选课表
学籍代码表
学生信息
政治面貌代码表
（2）数据结构
数据结构反映了数据之间的组合关系。一个数据结构可以由若干个数据项组成，也可以由若干个数据结构组成，或若干个数据项和数据结构混合组成。经过数据项和用户需求的分析，我对本系统一共分了5个组，具体如下表所示：
数据结构名含义说明组成部分
班级信息 描述班级基本信息
班级编号+年级+班级名称+班级简称+人数 +班主任 学生信息 描述学生基本信息
学号+姓名+班级编号+性别
+年级+政治面貌+ 民族编号+籍贯编号+省份
证号+学籍编号 课程信息 描述学校课程的基本信息
课程编号+课程名称+课程简称+拼音码+本学期课程+
教师+开课系别
学生选课
学生的信息和选课的课程
信息
学号+课序号+课程名称+教师+开课系别+上课时间+上
课时间
（3）数据流 系统流程图：
数据流是数据结构在系统内传输的路径。通过对用户的需求分析，以及数
班级信学生操课程信学生课程
教师信
班级
班级信
教师
查询
成绩
打印
据项和数据流的设计，得出了相应的数据流描述如下表所示：
数据流定义表
编号数据流名组成流量备注
01 班级信息班级编号+年级+班级名称+班级
简称+人数+班主任
大
班级基
本信息
02 学生信息学号+姓名+班级编号+性别+年级
+政治面貌+
民族编号+籍贯编号+省份证号+
学籍编号
大
学生详
细信息
03 课程信息
课程编号+课程名称+课程简称+
拼音码+本学期课程+教师+开课
系别
大
课程详
细信息
04 课程表信息学号+姓名+班级+课程名称大课程表信息
05 成绩输入学生成绩+课程编号+课程名称+
学号+姓名
大
学生成
绩信息
数据存储是数据结构停留或保存的地方，也是数据流的来源和去向之一。经过数据项、数据结构和数据流的设计，本系统一共选用了三个数据存储，具体对数据存储的描述通常如下表所示：
数据存储
编号数据存储名输入数据流输出数据流数据量存取方式A1 班级基本信息大批处理、顺序检索A2 学生基本信息大批处理、顺序检索
A3 学生成绩单大批处理、更新、顺
序检索
处理过程的具体处理逻辑一般用判定表或判定树来描述。对于本系统用于高校教务管理系统一共设计了三种处理方法，具体处理方式如下表所示：
处理过程
编号名称输入数据流输出数据流备注
B1 插入修改01，02，03 01，02，03 插入学生信息信息
B2 更新修改01，02，03 01，02，03 更新学生信息信息
B3 删除修改01，02，03 01，02，03 删除学生信息信息
2、 概念结构设计的E-R 图
图 3-1 学生实体E-R 图
图 3-2 课程信息实体E-R 图
年
班级编
性
学号
姓
籍贯编
学籍编
省份证
民族编
政治面貌编
学生
课程信
课程简
课程编
课程名
拼音码
教师
本学期课程
开课系别
学分
图 3-3 选课表实体E-R 图
图 3-4 课程表实体E-R 图
选课
课
编
学
课程
上
上课
课
课程
编
上课
图 3-5 成绩表实体E-R 图
在基础维护系统中存在这样的关系：学习（一个学生只能在一个班级学习，而一个班级可以供多个学生学习，故是多对一的关系）。
图 3-5学生关系E-R 图
在教学管理中存在这样的关系：选课（一个学生可以选择多门课程，而一门课程可以供多个学生选择，故是多对多的关系）
图 3-6 选课关系E-R 图
3． 对于报表统计，我们可以将成绩单实体抽象出来。
成绩
考试次数
课程编
成
是否重考
是否已确定成绩
编号
是否补修
学
班
学
n
1
学
课
选
n
m
成
绩
课程名
成
开课系
教
图3-7课程实体E-R图
以上是本系统中的基本的实体和关系，本系统是将其分步找出来加以描述，下面是本系统总体的E-R图：
图3-8学籍管理系统E-R图
四、系统代码实现（PowerBuilder环境）
1、SQL Server 2008创建表格代码
（1）建立班级信息表格：
CREATE TABLE[dbo].[班级信息](
[班级编号][varchar](14)NOT NULL,
[年级][varchar](4)NULL,
[班级名称][varchar](30)NULL,
[班级简称][varchar](16)NULL,
[人数][numeric](3, 0)NULL,
[班主任][varchar](8)NULL,
CONSTRAINT[PK_班级信息]PRIMARY KEY CLUSTERED
(
[班级编号]ASC
)WITH (PAD_INDEX=OFF,STATISTICS_NORECOMPUTE=OFF,IGNORE_DUP_KEY =OFF,ALLOW_ROW_LOCKS=ON,ALLOW_PAGE_LOCKS=ON)ON[PRIMARY]
)ON[PRIMARY]
（2）建立成绩表格：
CREATE TABLE[dbo].[成绩表](
[编号][int]IDENTITY(1,1)NOT NULL,
[学号][varchar](14)NOT NULL,
[课程编号][int]NOT NULL,
[成绩][int]NOT NULL,
[考试次数][int]NULL,
[是否补修][varchar](2)NULL,
[是否重考][varchar](2)NULL,
[是否已确定成绩][varchar](2)NULL,
CONSTRAINT[PK_成绩表]PRIMARY KEY CLUSTERED
(
[编号]ASC
)WITH (PAD_INDEX=OFF,STATISTICS_NORECOMPUTE=OFF,IGNORE_DUP_KEY =OFF,ALLOW_ROW_LOCKS=ON,ALLOW_PAGE_LOCKS=ON)ON[PRIMARY]
)ON[PRIMARY]
（3）建立籍贯代码表格：
CREATE TABLE[dbo].[籍贯代码表](
[籍贯编号][varchar](2)NOT NULL,
[籍贯][varchar](18)NULL,
CONSTRAINT[PK_籍贯代码表]PRIMARY KEY CLUSTERED
(
[籍贯编号]ASC
)WITH (PAD_INDEX=OFF,STATISTICS_NORECOMPUTE=OFF,IGNORE_DUP_KEY =OFF,ALLOW_ROW_LOCKS=ON,ALLOW_PAGE_LOCKS=ON)ON[PRIMARY]
)ON[PRIMARY]
（4）建立课程表格：
CREATE TABLE[dbo].[课程表](
[编号][int]IDENTITY(1,1)NOT NULL,
[课序号][varchar](14)NOT NULL,
[课程编号][int]NOT NULL,
[上课时间天][int]NOT NULL,
[上课时间节][int]NOT NULL,
[上课地点][varchar](20)NOT NULL,
CONSTRAINT[PK_课程表]PRIMARY KEY CLUSTERED
(
[编号]ASC
)WITH (PAD_INDEX=OFF,STATISTICS_NORECOMPUTE=OFF,IGNORE_DUP_KEY =OFF,ALLOW_ROW_LOCKS=ON,ALLOW_PAGE_LOCKS=ON)ON[PRIMARY]
)ON[PRIMARY]
（5）建立课程信息表格：
CREATE TABLE[dbo].[课程信息](
[课程编号][int]NOT NULL,
[课程名称][char](40)NOT NULL,
[课程简称][char](40)NOT NULL,
[拼音码][char](6)NULL,
[本学期课程][char](2)NOT NULL,
[教师][char](10)NULL,
[开课系别][char](30)NULL,
[学分][int]NULL,
CONSTRAINT[PK_课程信息]PRIMARY KEY CLUSTERED
(
[课程编号]ASC
)WITH (PAD_INDEX=OFF,STATISTICS_NORECOMPUTE=OFF,IGNORE_DUP_KEY =OFF,ALLOW_ROW_LOCKS=ON,ALLOW_PAGE_LOCKS=ON)ON[PRIMARY]
)ON[PRIMARY]
（6）建立民族代码表格：
CREATE TABLE[dbo].[民族代码表](
[民族编号][varchar](2)NOT NULL,
[民族][varchar](18)NULL,
CONSTRAINT[PK_民族代码表]PRIMARY KEY CLUSTERED
(
[民族编号]ASC
)WITH (PAD_INDEX=OFF,STATISTICS_NORECOMPUTE=OFF,IGNORE_DUP_KEY =OFF,ALLOW_ROW_LOCKS=ON,ALLOW_PAGE_LOCKS=ON)ON[PRIMARY]
)ON[PRIMARY]
（7）建立选课表格：
CREATE TABLE[dbo].[选课表](
[编号][int]IDENTITY(1,1)NOT NULL,
[学号][varchar](14)NOT NULL,
[课序号][varchar](14)NOT NULL,
CONSTRAINT[PK_选课表]PRIMARY KEY CLUSTERED
(
[编号]ASC
)WITH (PAD_INDEX=OFF,STATISTICS_NORECOMPUTE=OFF,IGNORE_DUP_KEY =OFF,ALLOW_ROW_LOCKS=ON,ALLOW_PAGE_LOCKS=ON)ON[PRIMARY]
)ON[PRIMARY]
（8）建立学籍代码表格：
CREATE TABLE[dbo].[学籍代码表](
[学籍编号][varchar](2)NOT NULL,
[学籍名称][varchar](8)NULL,
CONSTRAINT[PK_学籍代码表]PRIMARY KEY CLUSTERED
(
[学籍编号]ASC
)WITH (PAD_INDEX=OFF,STATISTICS_NORECOMPUTE=OFF,IGNORE_DUP_KEY
题目高校教务管理系统学生姓名 学号 专业班级
目录 一、问题分析3 1、设计背景3 2、运行环境3 二、需求分析3 1、用户需求4 2、系统主要功能4 3、系统总框架图6 三、结构设计6 1、数据字典6 2、概念结构设计图12 四、系统代码实现（环境）15 1、2008创建表格代码15 2、环境数据库连接代码22 3、运行结果24
一、问题分析 1、设计背景 教务管理系统是高等学校教育工作的一项重要内容，是整个学校学校管理的核心和基础。教务管理工作是指学校管理人员按照一定的教育方针，运用先进的管理手段，组织、协调，指挥和指导各方面人员的活动，以便高效率、高质量地完成各项教学任务，完成国家所制定的教育目标。教务管理工作是学校教学工作的中枢，是保证高等教学机制正常运转的枢纽，它是一项目的性、计划性、适应性、创造性和科学性很强的工作。教务管理工作关系到高等教学秩序的稳定和教学质量的提高，关系到搞笑的发展和人才的培养，教学管理在高校中占有相当重要的地位。 随着计算机技术的飞速发展和高等教育体制改革的不断深入，传统的教务管理方法、手段以及工作效率已不能适应新的发展需要，无法很好地完成教学管理工作。提高教务管理水平的主要途径是更新管理者的思想，增强对管理活动的科学认识。同时，运用先进的信息技术，开发高校综合教务管理系统，是深化教务体制改革的有力措施。 要全面理解高校教务管理系统的需求，首先需要了解高校教务管理的内容、方法和流程等知识。 2、运行环境 本学生学籍管理系统（数据库系统）的开发与运行环境如下： 开发环境： 7 辅助工具： 2008 数据库管理系统： 9.0 运行环境： 7
《高校教务管理系统》 需求调研报告 目录 1 引言................................... 错误!未定义书签。 编写目的......................... 错误!未定义书签。 背景说明......................... 错误!未定义书签。 系统目标......................... 错误!未定义书签。 2 需求描述............................... 错误!未定义书签。 教学资源维护..................... 错误!未定义书签。 学年校历编排........................ 错误!未定义书签。 组织结构维护....................... 错误!未定义书签。 教室资源维护....................... 错误!未定义书签。 学籍维护......................... 错误!未定义书签。 学生基本信息维护................... 错误!未定义书签。 成绩信息........................... 错误!未定义书签。
考勤信息维护........................ 错误!未定义书签。 教学计划维护..................... 错误!未定义书签。 开课 /排课维护................... 错误!未定义书签。开课管理：......................... 错误!未定义书签。排课管理：......................... 错误!未定义书签。 选课管理......................... 错误!未定义书签。学生网上选课平台（B/S结构）........ 错误!未定义书签。教务员管理平台（C/S结构）：......... 错误!未定义书签。 考务管理维护（暂定）............. 错误!未定义书签。 成绩管理维护..................... 错误!未定义书签。系统用途........................... 错误!未定义书签。系统特点........................... 错误!未定义书签。 教师管理维护..................... 错误!未定义书签。目的：............................. 错误!未定义书签。管理内容：......................... 错误!未定义书签。
华北科技学院计算机系综合性实验 实验报告 课程名称《数据库系统A》 实验学期2011 至2012 学年第 2 学期学生所在系部计算机学院 年级2010 专业班级网络B101班 学生姓名学号 任课教师 实验成绩 计算机系制
《数据库系统A》课程综合性实验报告 一、实验目的 利用一种DBMS作为设计平台，理解并应用课程中关于数据库设计的相关理论，能按照数据库设计步骤完成完整的数据库设计，包括需求分析、概念设计、逻辑设计、物理设计和实施。同时能够正确应用各个阶段的典型工具进行表示。 二、设备与环境 (1) 硬件设备：PC机一台 (2) 软件环境：安装Windows操作系统，安装数据库管理系统SQL Server2008等。 三、实验内容 1.需求分析 首先，通过调查，教务管理系统中主要有四类用户，即学生用户，老师用户，教务管理员和系统管理员。对应这些用户，其处理要求的主要的功能就是进行一系列的查询和各类数据的管理及维护。其具体的处理要求如下： 1）系统管理：实现系统管理人员对系统的管理，包括添加删除用户，更改密码，数据备份，数据还原，注销等功能。 2）教务管理：实现教务管理人员对系统的管理，包括课程安排，成绩审核，学生成绩管理，学生学籍管理等功能。 3）基本信息：实现显示学生和老师以及课程、班级、系别的基本信息（包括学生基本信息，教师基本信息，课程基本信息等）。 4）查询：包括实现学生查询，老师查询。学生查询包括自己的基本信息，自己的课程，课表，成绩等，老师查询包括查询自己的信息，自己所带班的学生，自己的课表以及学生成绩等。 5）教师对成绩的录入以及自己信息的查询与维护。 其次，该教务管理系统中，结合以上用户种类以及其具体的处理功能要求，教务管理系统要具备以下信息要求： 教务管理系统涉及的实体有： 教师——工作证号、姓名、电话、工资、邮箱； 学生——学号、姓名、性别、年龄、系代号等； 班级——班号、最低总学分等； 系——系代号、系名和系办公室电话等； 课程——课序号、课名、学分、最大人数等； 其中，这些实体之间的联系如下： 每个学生都属于一个班，每个班都属于一个系，每个教师也都属于一个系。 每个班的班主任都由一名教师担任 一名教师可以教多门课，一门课可以有几位主讲老师，但不同老师讲的同一

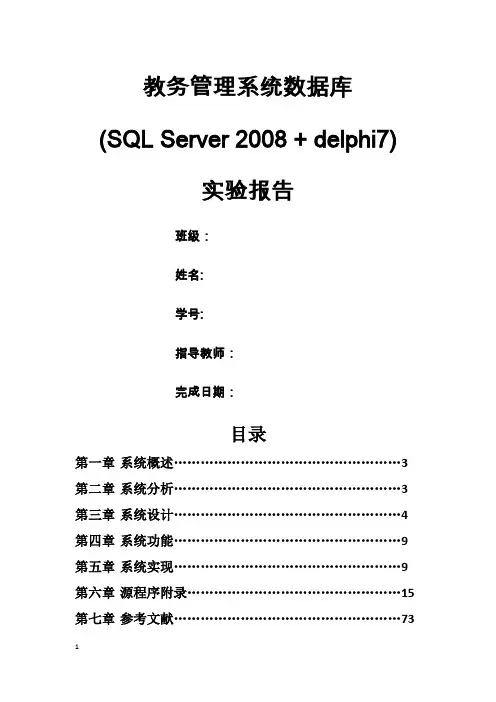

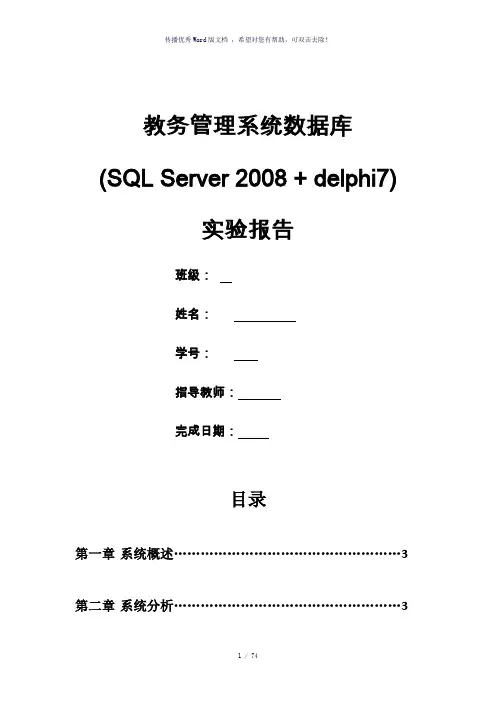

教务管理系统数据库(SQL Server 2008 + delphi7) 实验报告 班级: 姓名: 学号: 指导教师: 完成日期: 目录 第一章系统概述 (3) 第二章系统分析 (3) 第三章系统设计 (4) 第四章系统功能 (9) 第五章系统实现 (9) 第六章源程序附录 (15) 第七章参考文献 (73)
第一章系统概述 学校学生管理信息系统就是针对学校人事处的大量业务处理工作而开发的管理软件,就是典型的管理信息系统(Management Information System)。它就是一个教育单位不可缺少的部分,它的内容对于学校的决策者与管理者来说都至关重要,它能够为用户提供充足的信息与快捷的查询手段。能有效的帮助学校与老师掌握学生的情况,为学生提供成绩跟课程方面的查询。 本系统就是以delphi7编辑用户界面,以SQL server 2008为数据源后台而成的学生信息管理系统。本系统就是以计算机为基础,由人与计算机结合的对信息进行收集、存储、维护、加工、传递与使用的一种管理系统,其目的就是使人流、物流、资金流与信息流处于最佳状态,以最少的资源投入获得最佳的综合效益。本系统主要包括学生信息管理模块、教师信息管理模块、课程信息管理模块、成绩信息管理模块与系统维护模块等部分。在校务管理中,为有关部门提供完整、综合、共享的信息,对于学校的教育管理、教务与 科研等都有很大的实用价值。 第二章系统分析 1、问题定义 随着科学技术的不断提高,计算机科学日渐成熟,其强大功能已为人们深刻认识,它已进入人们生活的各个领域,并发挥了越来越重要的作用,针对人工管理的缺点,最好的解决办法就就是借助计算机技术提供一个电子化的学生信息管理平台。为了更好地管理学生与教职工的资料文档,我开发一个软件工程学生信息管理系统。教师与学生可以应用该系统实现如下功能: 1、可随时查询出不同系及各系教师与各系学生情况,系、教师与学生各反映如下情况: 系:系号、系名、系负责人、专业数等。 教师:工号、姓名、性别、职称、工龄、出生年月、基本工资等。 学生:学号、姓名、性别、年龄等。 2、为简单起见教师与学生区分系别,而课程不分系,课程需反映如下信息: 课程代号、课程名、课时数、必修课、学分。 3、学生入学时新生需录入登记,登记后即可选课学习课程(一学期约20学分)。 4、一门只由一位教师上,一位教师可上多门课,满30人才开课。 5、学生选每门课有个成绩,若成绩不及格则补考后还需记录补考成绩。 1)在某数据库管理系统中建立各关系模式对应的库表,并设计所需的视图、索引等。 2)能对各库表进行输入、修改、删除、添加、查询、打印等基本操作。 3)新生入校登记后可即时选课,老生每学期开始前可选课或作选课调整,一般要选共约20学分的若干门课程。 4)能明细查询某学生的选课情况及某课程的选修学生情况。 5)能统计查询出某学生的成绩单(包括总成绩、平均成绩、不及格门数等)及某门课的选课人数、最高分、最低分、平均成绩等统计信息。 6)能分析出某教师的教学质量情况(可根据该教师所任所有课优良数平均超过一定百分比来粗略评定)。 7)其她您认为子系统应有的查询、统计功能。 8)要求子系统设计得界面友好,功能选择方便合理,并适当考虑子系统在其安全性、完整性、备份、恢复等方面的功能要求
题目高校教务管理系统 学生姓名 xxxxxx 学号 xxxxxxxxxxxx 专业班级 xxxxxxxxxxxxxxxxxxxxx
目录 一、问题分析-------------------------------------------------------------------3 1、设计背景------------------------------------------------------------------3 2、运行环境------------------------------------------------------------------3 二、需求分析---------------------------------------------------------------------3 1、用户需求------------------------------------------------------------------4 2、系统主要功能------------------------------------------------------------4 3、系统总框架图------------------------------------------------------------6 三、结构设计---------------------------------------------------------------------6 1、数据字典------------------------------------------------------------------6 2、概念结构设计E-R图-------------------------------------------------12 四、系统代码实现（PowerBuilder环境）---------------------------------15 1、SQL Server 2008创建表格代码--------------------------------------15 2、PowerBuilder环境数据库连接代码---------------------------------22 3、运行结果-----------------------------------------------------------------24
教务管理 数据库系统课程设计
目录 1、需求分析 (2) 1．1 信息要求： (2) 1．2 处理要求： (2) 1．3 安全性与完整性要求： (2) 1．4 系统功能的设计和划分 (2) 第一部分：用户管理部分 (3) 第二部分：管理员管理部分 (3) 2、概念设计 (3) 2.1概念模型（E-R图）： (3) 2.2数据字典： (5) a.数据项 (5) b、数据结构 (5) c、数据流 (5) d、数据存储 (6) e、处理过程 (6) 2.3 数据流图 (7) 3、逻辑结构设计 (7) 3.1 E-R图向关系模型的转换（关系的码用下横线表出） (7) 3.2 设计用户子模式 (8) 4、物理设计 (8) 4．1 选择存取方法 (8) 4．2 确定数据库的存储结构 (8) 4．3 评价物理结构 (9) 5、系统实施 (9) 6、运行维护 (10)
1、需求分析 1．1 信息要求： 教务管理系统涉及的实体有： ●教师——工作证号、姓名、职称、电话等； ●学生——学号、姓名、性别、出生年月等； ●班级——班号、最低总学分等； ●系——系代号、系名和系办公室电话等； ●课程——课序号、课名、学分、上课时间及名额等。 这些实体之间的联系如下： ●每个学生都属于一个班，每个班都属于一个系，每个教师也都属于一个系。 ●每个班的班主任都由一名教师担任。 ●一名教师可以教多门课，一门课可以有几位主讲老师，但不同老师讲的同一门课其课序号是不同 的（课序号是唯一的）。 ●一名同学可以选多门课，一门课可被若干同学选中。 ●一名同学选中的课若已学完，应该记录有相应成绩。 ●本单位学生、教师都有重名，工作证号、学号可以作为标识。 1．2 处理要求： 教学系统主要提供数据维护、选课和信息查询。其中常见的查询有：系统中各对象的基本信息查询。查询指定班、系的学生信息（名单、人数等）。查询学生的成绩、学分情况。查询教师授课情况和学生选课情况……。 1．3 安全性与完整性要求： ●安全性要求： 1.系统应设置访问用户的标识以鉴别是否是合法用户，并要求合法用户设置其密码，保证用户身份不被盗用； 2.系统应对不同的数据设置不同的访问级别，限制访问用户可查询和处理数据的类别和内容； 3.系统应对不同用户设置不同的权限，区分不同的用户，如学生，教师，系统管理员。 ●完整性要求： 1.各种信息记录的完整性，关键信息记录内容不能为空； 2.各种数据间相互的联系的正确性； 3.相同的数据在不同记录中的一致性。 1．4 系统功能的设计和划分 根据如上得到的用户需求，我们将本系统按照所完成的功能分成以下几部分：
某大学教务管理系统UML模型 随着高校校园网的建设和Internet技术的引进，基于校园网和Internet的应用系统的开发正在蓬勃发展。教务管理师高校教学管理的一向重要工作，现代化的高校教务管理需要现代化的信息管理系统支持。新世纪背景下，高校教育体制进行了大规模的改革，招生人数逐年增加，教学计划不断更新。在高校日常管理中，教务管理无疑是核心工作，重中之重。其管理模式的科学化与规范化，管理手段的信息化与自动化对于学校的总体发展产生深远的影响，由于管理内容过多，繁琐，处理的过程也非常复杂，并且随着学校人员的增加，教务管理系统的信息量大幅上升，因此往往很难及时准确地掌握教务信息的运作状态这使得高校教务管理的工作量大幅度增加，另外，随着教育改革的不断深化，教学管理模式也在发生变化，例如实施学分制、学生自主选课等。这一切都有赖于计算机网络技术和数据库技术的支持，在这样的形势下建立和完善一个集成化的教务管理系统势在必行。 目前，国内高校都开发了自己基于校园网的教务管理系统。由于其教务管理模式不尽相同，不同学校的实际教务管理情况各有自己的特点，因而各高校需要针对自己的教务管理模式和特点建立自己的教务管理系统。本设计是基于某高校的教务管理模式开发的基于校园网的教务管理系统。这样一个系统不仅可以降低工作量、提高办公效率，而且使分散的教务信息得到集中处理，对减轻教务工作负担、提高教务管理水平、实现教务管理的现代化具有重要意义。 1.建立系统用例模型 1.1确定系统模型的参与者 仔细分析教务管理系统问题描述。在UML中，角色代表位于系统之外和系统进行交互的一类对象，本系统中创建主要的角色有以下三类： （1）教务员：教务员在教学管理系统中对全体学生进行用户登录、学籍管理、选课管理、教学管理和成绩管理，并且对教师进行登录管理、教学管理和成绩管理。教务处工作人员处理日常的系统维护，例如维护和及时更新学生，教师信息以及安排选课等。 （2）教师：教师根据教务系统的选课安排进行教学，将学生的考试成绩录入此系统。 （3）学生：学生能够在教务管理系统更改学籍信息、进行选课、查询已选课程和考试成绩。 1.2识别用例 用例是系统外部参与者与系统在交互过程中需要完成的任务，识别用例最好的方法就是从分析系统的参与者开始，考虑每一类参与者需要使用系统的哪些功能，如何使用系统，根据教务管理系统的运行流程个提取的参与者信息，确定系统分为以下几个用例： (1)学生参与者用例： ●用户登录 ●学籍管理 ●选课管理 (2)教师参与者用例： ●用户登录 ●成绩管理 ●教学管理 (3)教务员参与者用例：
2任务二基于文件的学生/教务管理系统2.1 前言 为了巩固我们C语言知识，并了解其在生活中的应用，由老师为我们带来了这个题目。通过实训，学会为实际应用涉及的数据选择适当的逻辑结构、存储结构及相应的算法，从而对C语言程序设计这门课能有一个更深刻的理解和认识；再者，实训相对于平时试验课来说，要完成的是一个难度较大的可执行综合性程序，培养需求分析和系统架构等处理复杂问题的能力，从而极大的提高学生的编程能力以及撰写文档的能力；希望能通过实训，实际做到理论和实践紧密结合，同时也为后续课程打下坚实的基础知识。 2.2 系统需求分析 2.2.1 问题定义 本系统可以应用于教务处，进行对学生，教师，教务处人员的管理（添加，修改，删除，统计），人员查询，成绩查询（可以按照姓名查询，证件号查询）。 本系统主要面对学生，教师，教务处，所以进入该系统时可以选择不同的身份进入，若已存在账号，则可以直接进去选择自己的身份，若不存在账号，则需要管理员进入添加，管理员可以进行的功能有成绩管理，学生管理，教师管理，管理员管理，每个模块都有添加，删除，修改，统计，查询五个基本功能。而教师则可以进行成绩的添加，修改，查询，等功能。学生只有查询和修改个人信息的功能。
2.2.2需求分析 2.3 系统设计 2.3.1系统架构 将要实现的模块分级进行架构 学生管理系统 管理员模块： 管理教师：教师添加，教师修改，教师删除，教师统计，教师查询 管理学生：学生添加，学生修改，学生删除，学生统计，学生查询 管理管理员：管理员添加，管理员修改，管理员删除，管理员统计，管理
员查询 成绩管理：计算个人成绩，计算各科成绩，计算平均成绩，计算最高最低 分，排序 学生模块：查询个人成绩，查询个人信息，修改个人信息 教师模块：添加学生成绩，修改学生成绩，删除学生成绩，查询学生信息，查询个人信 息，修改个人信息。 2.3.2数据物理设计 学生 教师 管理员 成绩
河南理工大学 计算机科学与技术学院课程设计报告 2013— 2014学年第一学期 课程名称数据库 设计题目教务管理系统 姓名王宏利 学号311109040326 专业班级网络l103 指导教师贾慧娟
2013 年12 月25日 目录 第一章现状 1.1背景 1.2目标 1.3意义 第二章需求分析 2.1需求分析的任务 2.2需求分析的过程 2.3数据流图 2.4数据字典 2.5 需求分析注意点 第三章概念结构设计 3.1概念结构设计的方法与步骤 3.2局部视图设计 3.3视图集成 第四章逻辑结构设计 4.1 E-R图向关系模型转换 4.2 数据模型的优化 4.3设计用户子模式 第五章数据库的物理设计 5.1数据库物理设计内容 5.2关系存取方法选择 5.3确定数据库的存储结构 5.4 评价物理结构 第六章数据库的实施 6.1 实现系统主要代码 6.2数据的载入及应用程序的调试 第七章数据库的运行和维护
第八章致谢 第九章参考文献 第一章现状 1.1 背景 随着教育体制的改革，提高全民素质，高校招生名额每年以30%的速度递增。而各个高校在原有的硬件，软件条件下，学生人数都不同程度的按比例增加，为了保证教学质量，最大程度的发挥软硬件作用，有必要开发一个高效的基于网络的教务管理系统。与此同时，河南理工大学的发展速度不断加快，办学规模越来越大，急切需要借助计算机与网络来完成大量、烦琐的教务工作。经过对河南理工大学教务工作全面的调查和研究，结合河南理工大学学年学分制的教务管理的实际要求，来设计出这一种教务管理系统。 1.2目标 学校能够建立高效的教务管理系统，对学生的选课、查询等操作及流程进行规范化管理，简化业务流程，提高工作效率并防止中间的漏洞；迅速、准确地捕捉用户要求，并加以高效回应。同时需要不断完善系统，增加模块，更好的满足用户需求，简化教务人员的管理工作，尽量做到一切信息化。 1.3 意义 对于学校教务处而言，最主要的是管理学生的学籍、管理教师的课程教授。如果使用一般的方法来管理，会比较繁琐，管理起来也很有可能出错。为了方便教务人员的管理工作，提高工作效率，同时为了更好地为学生、教师提供服务，有必要开发教务管理系统，使学校的教务管理走上信息化之路，克服人为的种种弊端。
洛阳理工学院 课程设计报告 课程名称数据库课程设计 设计题目教务管理系统 专业计算机科学与技术 班级B120505 学号 姓名 完成日期2015-1-4
课程设计任务书 设计题目：教务管理系统 设计内容与要求： 设计教务管理系统，类似于我校教务管理系统，有四类用户：教务员、学生、教师、管理员教务员可以输入学生、教师、班级、课程信息。一个班级只属于一个专业，一个学生只属于一个班级。教务员负责输入每个专业、每个班级需要学习哪些课程，指定课程的任课教师。教师可以查看学习该课程的学生名单。课程结束后，教师可以录入课程成绩。一个教师可以教授多个班的多门课程，每门课由多位老师讲授。课程分两类，必修课和选修课。系统要记录每个学生学习各门必修课的成绩，还要记录学生选修了哪些选修课以及课程成绩。学生可以查看自己各门课程的成绩。学生还可以进行评教，给老师打分。管理员可以输入教室信息，并结合班级、课程、教室信息实现自动排课。 要求： 1.完成本系统的需求分析，写出功能需求和数据需求描述； 2.完成数据库的概念结构设计、逻辑结构设计、物理结构设计； 3.完成本系统的部分功能模块的程序界面设计。 指导教师：高春玲 2014 年12 月28 日 课程设计评语 成绩： 指导教师：_______________ 年月日
目录 一、概述 2 1.1、本设计的目的与意义 2 1.2、数据库开发工具和应用程序开发工具 2 二、需求分析 2 2.1功能需求 2 2.2数据需求 2 三、概念结构设计 2 3.1、E-R模型设计 2 3.2、总体E-R图描述 4 四、逻辑结构设计 4 4.1、关系模型 4 4.2、关系模式的优化与说明 4 五、物理结构设计 5 5.1建立数据库 5 5.2表与表结构 5 六、应用程序设计 6 6.1、系统总体结构 6 6.2、系统界面与源代码7 6.2.1、界面7 6.2.2、功能描述9 6.2.3、程序源代码9 七、设计总结23 八、体会与收获24 九、参考文献24
浙江大学教务管理系统选课操作手册 一、选课登录 1．一定要使用以下浏览器： 二、选课及选课调整 1选课界面介绍 在点击菜单“选课”—>“自主选课”进入选课界面。 A区域介绍了学生选课信息，如学生姓名，学号，选课学期，选课要求等。 B区域介绍了选课选项，点击“”按钮可以查看更多的选课信息。左侧有“”选课选项，鼠标点击任何一个选项，都会弹出一个子类型选择菜单，点击其中的菜单选项可打开对应该子类型课程的选课界面。
如点击“通识课程”，子类型选择菜单如下图所示： 点击其中的菜单选项“历史与文化类”进入对应选课界面。 C区域是选课列表，该区域一开始只显示10门课程，如果要查看更多课程信息，点击“”按钮。 D区域可以查看已选课程信息。 2．本类（专业）选课
点击课程名称，可以查看课程简介 有预修要求的课程可以在课程简介上查看。 在确定修读课程后，点击要选课程所在的栏目，弹出学生选教学班的窗口，如下图所示： 点击教师姓名可以查看相关教师的基本信息和教学日历。
在决定选择上课教师后，在与之对应教学班的点击“”按钮，如果选课成功，会有选课成功的提示： 如果选课失败，会有失败提示，（失败原因有“选课时间冲突”、“选课容量超过限制”、“没有权限选”等等）。 学生可根据学校设定志愿数目选择该门课程多个不同的教学班。
如果要调整志愿的先后次序，点击“选课信息”，鼠标左键按住拖动教学班来进行志愿排序。 在选课信息界面内，点击“选课信息”，可以快速找到该课程对应的教学班。 然后点击“”按钮，对应课程的所有教学班都会被搜索出来。
若要删除某门课程的选课，可以进入相应课程的教学班选择界面，点击“”按钮；也可以进入选课信息界面，点击“”按钮。 选课栏目中，“黄色”显示课程状态是“已选”，蓝色显示课程状态是“未选”。 3．跨大类（专业）选课 在选课主界面中点击“跨类（专业）专业选课”，首先选择学院、年级，系统会自动显示对应的专业名称，然后选择专业名称，再点击“”按钮，弹出一个选课子界面， 其中列出的是你所选择的年级和专业的本学期培养方案推荐的课程，学生可以按个人需要进行选课，操作方法与选本大类（专业）推荐课程相同。

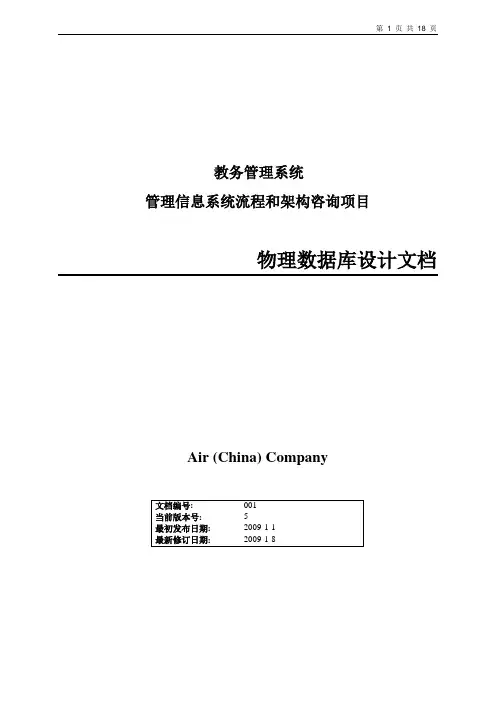

教务管理系统数据库文档 第 1 页共 18 页 Air (China) Company 001 : 5 : 2009-1-1 : 2009-1-8 : 第 2 页共 18 页 , , 1 2005-12-27 新建表，设置主外键王如玉 2 2005-12-28 填写数据、文档编写、设计视图王如玉 3 2005-12-29 存储过程来实现数据库的自动化王如玉, 1. V1.0 2009-1-1 数据库应用技术 2. V1.0 2009-1-1 数据库开发实例解析 第 3 页共 18 页 1. ................................................................. ...................... 4 1.1 数据库总体设 计 ..................................................................... (4) 1.1.1 表空间规 划 ..................................................................... (4)
