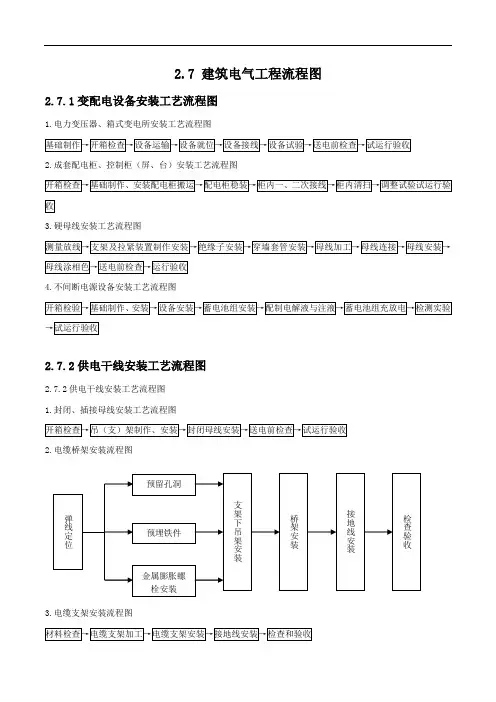

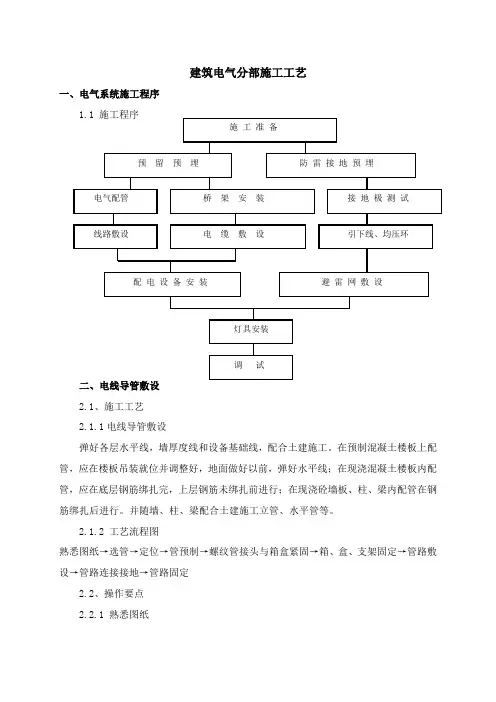

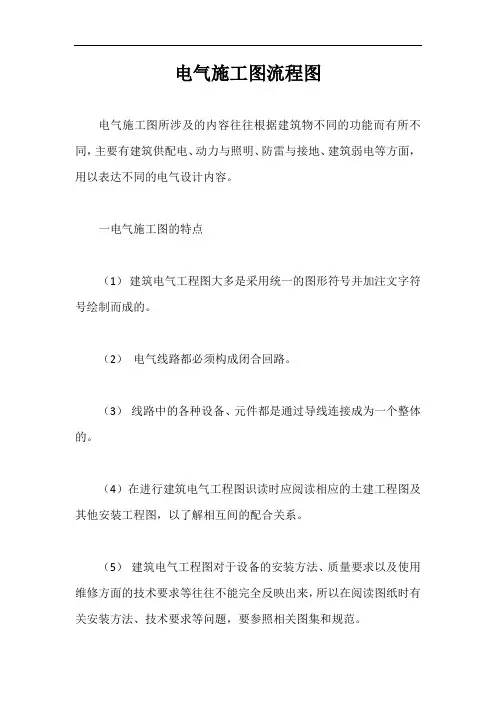

2.7.1变配电设备安装工艺流程图
1.电力变压器、箱式变电所安装工艺流程图
基础制作→开箱检查→设备运输→设备就位→设备接线→设备试验→送电前检查→试运行验收 2.成套配电柜、控制柜（屏、台）安装工艺流程图
开箱检查→基础制作、安装配电柜搬运→配电柜稳装→柜内一、二次接线→柜内清扫→调整试验试运行验收
3.硬母线安装工艺流程图
测量放线→支架及拉紧装置制作安装→绝缘子安装→穿墙套管安装→母线加工→母线连接→母线安装→母线涂相色→送电前检查→运行验收
4.不间断电源设备安装工艺流程图
开箱检验→基础制作、安装→设备安装→蓄电池组安装→配制电解液与注液→蓄电池组充放电→检测实验→试运行验收
2.7.2供电干线安装工艺流程图
1.封闭、插接母线安装工艺流程图
开箱检查→吊（支）架制作、安装→封闭母线安装→送电前检查→试运行验收
2.电缆桥架安装流程图
电缆桥架安装流程图
3.电缆支架安装流程图
材料检查→电缆支架加工→电缆支架安装→接地线安装→检查和验收
4.电缆敷设工艺流程图
电缆敷设工艺流程图
5.交联聚乙烯绝缘电缆热缩终端头制作工艺流程图
交联聚乙烯绝缘电缆热缩终端头制作工艺流程图
6.户内型交联聚乙烯绝缘电缆硅橡胶预制式终端头制作工艺流程图
材料检验→电缆绝缘摇测→剥切电缆护层→焊接地线→固定三指手套→剥切热缩管 →剥切铜屏蔽层和半导电层→制作应力锥→清洁绝缘层和半导层→涂抹硅脂→固定终端头绝缘套→压接端子→试验、试运行
7.交联聚乙烯绝缘电缆热缩中间头制作工艺流程图
材料检验 →电缆绝缘摇测 →剥切电缆护层 →剥除铜屏蔽及半导电层 →固定应力管 →压接连接管→包绕填充胶及绝缘胶带→固定绝缘管→安装屏蔽网及地线 →固定护套 → 试验、试运行
8.交联聚乙烯绝缘电缆硅橡胶预制式中间头制作流程图
材料检验 →电缆绝缘摇测 →剥切外护套→剥除铜屏蔽及半导电层、绝缘层 →
套入铜编织网、压接连接管→涂抹硅脂→固定硅橡胶接头→缠绕半导电带 →焊接铜屏蔽网→固定热缩管→ 试验、试运行
9.低压热缩电缆终端头制作安装工艺流程图
准备工作→电缆绝缘摇测→剥切铠装层、打卡子→接地线焊接→套电缆分支手套→压接线端子→固
定热缩管→连接设备
2.7.3低压电气工艺流程图
1.低压电动机及电动执行机构检查接线工艺流程图
基础制作→开箱检验→电动机搬运→电动机安装→抽芯检查→传动装置安装→控制、保护设备安装→电动机接线
2.低压电气动力设备实验和运行工艺流程图
电动机干燥→绝缘电阻测试→控制保护设备调试试验→试运行验收
3.柴油发电机安装工艺流程图
基础制作→开箱检查→主机安装→排气、燃油、冷却系统安装→电气设备安装→地线安装→机组接线→机组调试→试运行验收
2.7.4配管配线工艺流程图
1.钢导管敷设工艺流程图

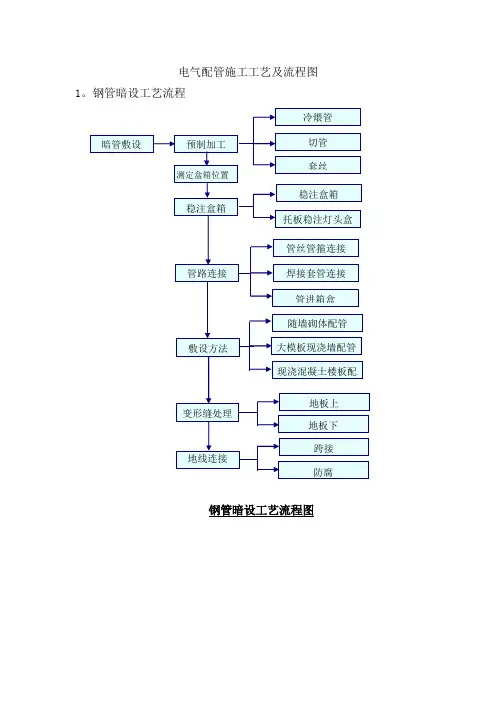

（1）暗管敷设工艺流程图
测量定位→预制加工→盒、箱固定→穿带线
（2）明管、吊顶内、护墙板内管路敷设工艺流程图
测量定位→预制加工→支、吊架安装→盒、箱固定→管路敷设→穿带线
（3）套接扣压式薄壁钢导管敷设工艺流程图
测量定位→管路、支架预制→管路敷设→爪型螺纹接头与箱、盒紧固→管路固定
（4）套接紧定式钢管敷设工艺流程图
测量定位→管路、支架预制→管路敷设→管路套接→管路与箱、盒连接
2.硬质阻燃塑料管敷设工艺流程图
（1）明敷设工艺流程图
测量定位→预制支、吊架及管弯→管路固定件安装→管路敷设、连接→管路入箱、盒→变形缝做法 （2）暗敷设工艺流程图
测量定位→管材加工→稳住盒箱→管路敷设、连接→扫管穿带线
3半硬质阻燃塑料管暗敷设工艺流程图
测量定位→固定盒箱→管路敷设→扫管穿带线
4.金属线槽安装配线工艺流程图
金属线槽安装配线工艺流程图
5.塑料线槽安装配线工艺流程图
测量定位→线槽敷设→槽内布线→导线连接→线路绝缘摇测
6.滑触线及软电缆安装工艺流程图
测量定位→支架的制作、安装→绝缘子安装→滑触线加工、连接→滑触线安装→软电缆滑道安装→软电缆敷设→试运行验收
7.管内绝缘导线敷设及连接工艺流程图
选配导线→扫管→穿带线（管口带护口）→放线与断线→管内穿线→导线连接→导线接头包扎→线路检查及绝缘摇测
2.7.5照明电器安装工艺流程图
1.配电箱（盘）安装工艺流程图
（1）明装配电箱
明装配电箱
（2）暗装配电箱
测量定位→箱体安装→箱（盒）芯安装→盘面安装→配线→绝缘测试→通电试运行
2.开关、插座安装流程图
校对盒的位置和标高→清理预埋盒→接线→面板安装
3.灯具安装流工艺程图
灯具检查→灯具组装→灯具通电试亮→定位、放线→导线绝缘测试→灯具安装→通电试运行
4.路灯安装工艺流程图
测量定位→基础施工→灯杆、灯臂及灯具安装→接地接零保护→接线→路灯控制系统安装→绝缘测试→试运行
2.7.6防雷接地安装流程图
1.防雷接地安装流程图
防雷接地安装流程图
2.等电位联结安装工艺流程图
测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试
