一：多级减速器的工作原理及结构组成
工作原理：单级减速器就是一个主动椎齿轮（俗称角齿），和一个从动伞齿轮（俗称盆角齿），主动椎齿轮连接传动轴，顺时针旋转，从动伞齿轮贴在其右侧，啮合点向下转动，与车轮前进方向一致。由于主动锥齿轮直径小，从动伞齿轮直径大，达到减速的功能。
双级减速器多了一个中间过渡齿轮，主动椎齿轮左侧与中间齿轮的伞齿部分啮合，伞齿轮同轴有一个小直径的直齿轮，直齿轮与从动齿轮啮合。这样中间齿轮向后转，从动齿轮向前转动。中间有两级减速过程。双级减速由于使车桥体积增大，过去主要用在发动机功率偏低的车辆匹配上，现在主要用于低速高扭矩的工程机械方面。
在双级式主减速器中，若第二级减速在车轮附近进行，实际上构成两个车轮处的独立部件，则称为轮边减速器。这样作的好处是可以减小半轴所传递的转矩，有利于减小半轴的尺寸和质量。轮边减速器可以是行星齿轮式的，也可以由一对圆柱齿轮副构成。当采用圆柱齿轮副进行轮边减速时可以通过调节两齿轮的相互位置，改变车轮轴线与半轴之间的上下位置关系。这种车桥称为门式车桥，常用于对车桥高低位置有特殊要求的汽车。
按主减速器传动比档数分，可分为单速式和双速式两种。目前，国产汽车基本都采用了传动比固定的单速式主减速器。在双速式主减速器上，设有供选择的两个传动比，这种主减速器实际上又起到了副变速器的作用。
二结构组成
1、齿轮、轴及轴承组合
小齿轮与轴制成一体，称齿轮轴，这种结构用于齿轮直径与轴的直径相关不大的情况下，如果轴的直径为d，齿轮齿根圆的直径为df，则当df-d≤6～7mn时，应采用这种结构。而当df-d＞6～7mn时，采用齿轮与轴分开为两个零件的结构，如低速轴与大齿轮。此时齿轮与轴的周向固定平键联接，轴上零件利用轴肩、轴套和轴承盖作轴向固定。两轴均采用了深沟球轴承。这种组合，用于承受径向载荷和不
大的轴向载荷的情况。当轴向载荷较大时，应采用角接触球轴承、圆锥滚子轴承或深沟球轴承与推力轴承的组合结构。轴承是利用齿轮旋转时溅起的稀油，进行润滑。箱座中油池的润滑油，被旋转的齿轮溅起飞溅到箱盖的内壁上，沿内壁流到分箱面坡口后，通过导油槽流入轴承。当浸油齿轮圆周速度υ≤2m/s时，应采用润滑脂润滑轴承，为避免可能溅起的稀油冲掉润滑脂，可采用挡油环将其分开。为防止润滑油流失和外界灰尘进入箱内，在轴承端盖和外伸轴之间装有密封元件。
2、箱体
箱体是减速器的重要组成部件。它是传动零件的基座，应具有足够的强度和刚度。
箱体通常用灰铸铁制造，对于重载或有冲击载荷的减速器也可以采用铸钢箱体。单体生产的减速器，为了简化工艺、降低成本，可采用钢板焊接的箱体。
灰铸铁具有很好的铸造性能和减振性能。为了便于轴系部件的安装和拆卸，箱体制成沿轴心线水平剖分式。上箱盖和下箱体用螺栓联接成一体。轴承座的联接螺栓应尽量靠近轴承
座孔，而轴承座旁的凸台，应具有足够的承托面，以便放置联接螺栓，并保证旋紧螺栓时需要的扳手空间。为保证箱体具有足够的刚度，在轴承孔附近加支撑肋。为保证减速器安置在基础上的稳定性并尽可能减少箱体底座平面的机械加工面积，箱体底座一般不采用完整的平面。
3、减速器附件
为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计给予足够的重视外，还应考虑到为减速器润滑油池注油、排油、检查油面高度、加工及拆装检修时箱盖与箱座的精确定位、吊装等辅助零件和部件的合理选择和设计。
1)检查孔为检查传动零件的啮合情况，并向箱内注入润滑油，应在箱体的适当位置设置检查孔。检查孔设在上箱盖顶部能直接观察到齿轮啮合部位处。平时，检查孔的盖板用螺钉固定在箱盖上。
2)通气器减速器工作时，箱体内温度升高，气体膨胀，压力增大，为使箱内热胀空气能自由排出，以保持箱内外压力平衡，不致使润滑油沿分箱面或轴伸密封件等其他缝隙渗漏，通常在箱体顶部装设通气器。
3)轴承盖为固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端用轴承盖封闭。轴承盖有凸缘式和嵌入式两种。利用六角螺栓固定在箱体上，外伸轴处的轴承盖是通孔，其中装有密封装置。凸缘式轴承盖的优点是拆装、调整轴承方便，但和嵌入式轴承盖相比，零件数目较多，尺寸较大，外观不平整。
4)定位销为保证每次拆装箱盖时，仍保持轴承座孔制造加工时的精度，应在精加工轴承孔前，在箱盖与箱座的联接凸缘上配装定位销。安置在箱体纵向两侧联接凸缘上，对称箱体应呈对称布置，以免错装。
5)油面指示器检查减速器内油池油面的高度，经常保持油池内有适量的油，一般在箱体便于观察、油面较稳定的部位，装设油面指示器。
6)放油螺塞换油时，排放污油和清洗剂，应在箱座底部，油池的最低位置处开设放油孔，平时用螺塞将放油孔堵住，放油螺塞和箱体接合面间应加防漏用的垫圈。
7)启箱螺钉为加强密封效果，通常在装配时于箱体剖分面上涂以水玻璃或密封胶，因而在拆卸时往往因胶结紧密难于开盖。为此常在箱盖联接凸缘的适当位置，加工出～2个螺孔，旋入启箱用的圆柱端或平端的启箱螺钉。旋动启箱螺钉便可将上箱盖顶起。小型减速器也可不设启箱螺钉，启盖时用起子撬开箱盖，启箱螺钉的大小可同于凸缘联接螺栓。
基本分类1、减速器按用途可分为通用减速器和专用减速器两大类，两者的设计、制造和使用特点各不相同。20世纪70-80年代，世界上减速器技术有了很大的发展，且与新技术革命的发展紧密结合。其主要类型：齿轮减速器；蜗杆减速器；齿轮—蜗杆减速器；行星齿轮减速器。
2、一般的减速器有斜齿轮减速器(包括平行轴斜齿轮减速器、蜗轮减速器、锥齿轮减速器等等)、行星齿轮减速器、摆线针轮减速器、蜗轮蜗杆减速器、行星摩擦式机械无级变速机等等。
1)圆柱齿轮减速器
单级、二级、二级以上二级。布置形式：展开式、分流式、同轴式。
2)圆锥齿轮减速器
用于输入轴和输出轴位置成相交的场合。
3)蜗杆减速器
主要用于传动比i>10的场合，传动比较大时结构紧凑。其缺点是效率低。目前广泛应用阿基米德蜗杆减速器。
4)齿轮—蜗杆减速器
若齿轮传动在高速级，则结构紧凑；
若蜗杆传动在高速级，则效率较高。
5)行星齿轮减速器
传动效率高，传动比范围广，传动功率12W~50000KW，体积和重量小。
3、常见减速器的种类
1)蜗轮蜗杆减速器的主要特点是具有反向自锁功能，可以有较大的减速比，输入轴和输出轴不在同一轴线上，也不在同一平面上。但是一般体积较大，传动效率不高，精度不高。
2)谐波减速器的谐波传动是利用柔性元件可控的弹性变形来传递运动和动力的，体积不大、精度很高，但缺点是柔轮寿命有限、不耐冲击，刚性与金属件相比较差。输入转速不能太高。
3)行星减速器其优点是结构比较紧凑，回程间隙小、精度较高，使用寿命很长，额定输出扭矩可以做的很大。但价格略贵。减速器:简言之，一般机器的功率在设计并制造出来后，其额定功率就不在改变，这时，速度越大，则扭矩(或扭力)越小；速度越小，则扭力越大。
三. 设计步骤
1.传动装置总体设计方案:
1. 组成：传动装置由电机、减速器、工作机组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，
要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。
其传动方案如下：
初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V 带传动和二级圆柱斜齿轮减速器（展开式）。 传动装置的总效率a η
542332
1ηη
ηηηη=a ＝0.96×3
98.0×295.0×0.97×0.96＝0.759；
1η为V 带的效率,1η为第一对轴承的效率， 3η为第二对轴承的效率，4η为第三对轴承的效率，
5η为每对齿轮啮合传动的效率（齿轮为7级精度，油脂润滑. 因是薄壁防护罩,采用开式效率计算)。
2.电动机的选择
电动机所需工作功率为： P ＝P /η＝1900×1.3/1000×0.759＝3.25kW, 执
行机构的曲柄转速为n ＝D π60v
1000?=82.76r/min ，
经查表按推荐的传动比合理范围，V 带传动的传动比i ＝2～4，二级圆柱斜齿轮减速器传动比i ＝8～40，
则总传动比合理范围为i ＝16～160，电动机转速的可选范围为n ＝i ×n ＝（16～160）×82.76＝1324.16～13241.6r/min 。
综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比，选定型号为Y112M—4的三相异步电动机，额定功率为4.0
额定电流8.8A，满载转速
m
n1440 r/min，同步转速1500r/min。
3.确定传动装置的总传动比和分配传动比
（1）总传动比
由选定的电动机满载转速n和工作机主动轴转速n，可得传动装置总传动比为
a
i＝n/n＝1440/82.76＝17.40
（2）分配传动装置传动比
a
i＝
i×i
式中
1
,i
i分别为带传动和减速器的传动比。
为使V 带传动外廓尺寸不致过大，初步取0i ＝2.3，则减速器传动比为i ＝0
/i i a ＝17.40/2.3＝7.57
根据各原则，查图得高速级传动比为1i ＝3.24，则2i ＝1/i i ＝2.33
4.计算传动装置的运动和动力参数
（1） 各轴转速
I n ＝0/i n m ＝1440/2.3＝626.09r/min Ⅱn ＝1/ Ⅰi n ＝626.09/3.24＝193.24r/min Ⅲn ＝ Ⅱn / 2i ＝193.24/2.33=82.93 r/min
Ⅳn =Ⅲn =82.93 r/min
（2） 各轴输入功率
ⅠP ＝d p ×1η＝3.25×0.96＝3.12kW
ⅡP ＝Ⅰp ×η2×3η＝3.12×0.98×0.95＝2.90kW ⅢP ＝ⅡP ×η2×3η＝2.97×0.98×0.95＝2.70kW
ⅣP ＝ⅢP ×η2×η4=2.77×0.98×0.97＝2.57kW
则各轴的输出功率：
'
ⅠP ＝ⅠP ×0.98=3.06 kW 'ⅡP ＝ⅡP ×0.98=2.84 kW 'ⅢP ＝ⅢP ×0.98=2.65kW 'ⅣP ＝ⅣP ×0.98=2.52 kW
（3） 各轴输入转矩 1T =d T ×0i ×1η N·m 电动机轴的输出转矩d T =9550
m
d
n P =9550×3.25/1440=21.55 N· 所以: ⅠT ＝d T ×0i ×1η =21.55×2.3×0.96=47.58 N·m
ⅡT ＝ⅠT ×1i ×1η×2η=47.58×3.24×0.98×0.95=143.53 N·m
ⅢT ＝ⅡT ×2i ×2η×3η=143.53×2.33×0.98×0.95=311.35N·m ⅣT =ⅢT ×3η×4η=311.35×0.95×0.97=286.91 N·m
输出转矩：'ⅠT ＝ⅠT ×0.98=46.63 N·m
'ⅡT ＝ⅡT ×0.98=140.66 N·m 'ⅢT ＝ⅢT ×0.98=305.12N·m 'ⅣT ＝ⅣT ×0.98=281.17 N·m
运动和动力参数结果如下表
5.设计Ｖ带和带轮
⑴ 确定计算功率
查课本178P 表9-9得：2.1=A K
8.442.1=?=?=P k P A ca ,式中
为工作情况系数， p 为传递的额定功率,既电
机的额定功率. ⑵ 选择带型号
根据8.4=ca P ，3.1=A k ,查课本152P 表8-8和153P 表8-9选用带型为A 型带． ⑶ 选取带轮基准直径21,d d d d
查课本145P 表8-3和153P 表8-7得小带轮基准直径mm d d 901=，则大带轮基准直径mm d i d d d 207903.2102=?=?=,式中ξ为带传动的滑动率，通常取（1%～2%），查课本153P 表8-7后取mm d d 2242=。
⑷ 验算带速v s m s m n d V m
d /35/17.71000
601400
901000
601<=???=
?=
ππ 在5～25m/s 范围内，Ｖ
带充分发挥。
⑸ 确定中心距a 和带的基准长度
由
于
,所以初步选取中心距a ：
471)22490(5.1)(5.1210=+=+=d d d d a ，初定中心距mm a 4710=，所以带长, 'd
L =76.14444)()(2
20
2
20121=-+
++
a d d d d a d d d d π
mm .查课本142P 表8-2选取基准长度
mm L d 1400=得实际中心距
mm L L a a d
d 62.4482/76.444712
0=-=-+='
取mm a 450=
⑹ 验算小带轮包角1α
94.162180
180121=?--
=π
αa d d d d ，包角合适。
⑺ 确定v 带根数z
因mm d d 901=，带速s m v /79.6=，传动比3.20=i ,
查课本148P 表8-5a 或8-5c 和8-5b 或8-5d,并由内插值法得17.0.7.1000=?=p p . 查课本142P 表8-2得L K =0.96.
查课本154P 表8-8,并由内插值法得K ?=0.96 由154P 公式8-22得
20.496
.096.0)17.007.1(8
.4)(00=??+=??+=
l ca k k p p p Z α
故选Z=5根带。
⑻ 计算预紧力0F
查课本145P 表8-4可得m kg q /1.0=,故: 单根普通Ｖ带张紧后的初拉力为
N qv k zv P F ca 80.15817.71.0)196
.05.2(17.755008.4)15.2(500220=?+-??=+-?
=α ⑼ 计算作用在轴上的压轴力p F 利用155P 公式8-24可得:
N F z F p 43.15702
94
.162sin
80.158522
sin
21
0=???=?=α
兰州工业学院学院 毕业设计 题目二级直齿圆柱齿轮减速器系别机电工程学院 专业机械设计与制造 班级机设 姓名***** 学号****** 指导教师**** 日期2013年12月
设计任务书 题目： 带式运输机传动系统中的二级直齿圆柱齿轮减速器设计要求： 1：运输带的有效拉力为F=2500N。 2：运输带的工作速度为V=1.7m/s。 3：卷筒直径为D=300mm。 5：两班制连续单向运转（每班8小时计算），载荷变化不大，室内有粉尘。6：工作年限十年（每年300天计算），小批量生产。 设计进度要求： 第一周拟定分析传动装置的设计方案： 第二周选择电动机,计算传动装置的运动和动力参数： 第三周进行传动件的设计计算，校核轴，轴承，联轴器，键等： 第四周绘制减速器的装配图： 第五周准备答辩 指导教师（签名）：

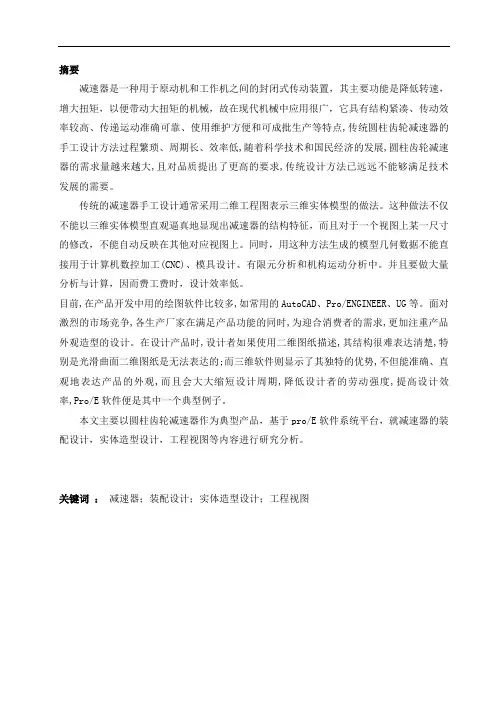

摘要 齿轮传动是现代机械中应用最广的一种传动形式。它由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。 本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述，选择齿轮减速器作为传动装置，然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）。运用AutoCAD软件进行齿轮减速器的二维平面设计，完成齿轮减速器的二维平面零件图和装配图的绘制。 关键词：齿轮啮合轴传动传动比传动效率
目录 1、引言 (1) 2、电动机的选择 (2) 2.1. 电动机类型的选择 (2) 2.2．电动机功率的选择 (2) 2.3．确定电动机的转速 (2) 3、计算总传动比及分配各级的传动比 (4) 3.1. 总传动比 (4) 3.2．分配各级传动比 (4) 4、计算传动装置的传动和动力参数 (5) 4.1.电动机轴的计算 (5) 4.2.Ⅰ轴的计算(减速器高速轴) (5) 4.3.Ⅱ轴的计算(减速器中间轴) (5) 4.4.Ⅲ轴的计算(减速器低速轴) (6) 4.5.Ⅳ轴的计算(卷筒轴) (6) 5、传动零件V带的设计计算 (7) 5.1.确定计算功率 (7) 5.2.选择V带的型号 (7) 5.3.确定带轮的基准直径d d1 d d2 (7) 5.4.验算V带的速度 (7) 5.5.确定V带的基准长度L d 和实际中心距a (7) 5.6.校验小带轮包角ɑ 1 (8)
安徽理工大学继续教育学院 毕业设计 题目二级直齿圆柱齿轮减速器 系别 专业机械电子工程 班级 09 姓名汪凡凯 学号 指导教师 日期 2011年5月
摘要 齿轮传动是现代机械中应用最广的一种传动形式。它由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。 本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述，选择齿轮减速器作为传动装置，然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）。运用AutoCAD软件进行齿轮减速器的二维平面设计，完成齿轮减速器的二维平面零件图和装配图的绘制。 关键词：齿轮啮合轴传动传动比传动效率
目录 1、引言 (1) 2、电动机的选择 (2) 2.1. 电动机类型的选择 (2) 2.2．电动机功率的选择 (2) 2.3．确定电动机的转速 (2) 3、计算总传动比及分配各级的传动比 (4) 3.1. 总传动比 (4) 3.2．分配各级传动比 (4) 4、计算传动装置的传动和动力参数 (5) 4.1.电动机轴的计算 (5) 4.2.Ⅰ轴的计算(减速器高速轴) (5) 4.3.Ⅱ轴的计算(减速器中间轴) (5) 4.4.Ⅲ轴的计算(减速器低速轴) (6) 4.5.Ⅳ轴的计算(卷筒轴) (6) 5、传动零件V带的设计计算 (7) 5.1.确定计算功率 (7) 5.2.选择V带的型号 (7) 5.3.确定带轮的基准直径d d1 d d2 (7) 5.4.验算V带的速度 (7) 5.5.确定V带的基准长度L d 和实际中心距a (7) 5.6.校验小带轮包角ɑ 1 (8)
一级圆柱齿轮减速器毕业设计 目录 第一章减速器的慨述 (3) 第二章传动方案拟定............................................................................. (7) 第三章电动机的选择 (8) 第四章确定传动装置总传动比及分配各级的传动比 (10) 第五章传动装置的运动和动力设计 (11) 第六章普通V带的设计 (13) 第七章齿轮传动的设计 (16) 第八章传动轴的设计 (19) 第九章箱体的设计 (24)
第十章键连接的设计 (26) 第十一章滚动轴承的设计 (27) 第十二章润滑和密封的设计 (28) 第十三章联轴器的设计 (29) 第十四章设计小结 (30) 第十五章减速器装配图................................................................ .. (31) 第十六章参考文献 (32) 一、减速器概述 1、减速器的主要型式及其特性
减速器是一种由封闭在刚性壳体的齿轮传动、蜗杆传动或齿轮—蜗杆传动所组成的独立部件，常用在动力机与工作机之间作为减速的传动装置；在少数场合下也用作增速的传动装置，这时就称为增速器。减速器由于结构紧凑、效率较高、传递运动准确可靠、使用维护简单，并可成批生产，故在现代机械中应用很广。 减速器类型很多，按传动级数主要分为：单级、二级、多级；按传动件类型又可分为：齿轮、蜗杆、齿轮-蜗杆、蜗杆-齿轮等。 以下对几种减速器进行对比： （1）圆柱齿轮减速器 当传动比在8以下时，可采用单级圆柱齿轮减速器。大于8时，最好选用二级(i=8—40)和二级以上(i>40)的减速器。单级减速器的传动比如果过大，则其外廓尺寸将很大。二级和二级以上圆柱齿轮减速器的传动布置形式有展开式、分流式和同轴式等数种。展开式最简单，但由于齿轮两侧的轴承不是对称布置，因而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。为此，在设计这种减速器时应注意：1)轴的刚度宜取大些；2)转矩应从离齿轮远的轴端输入，以减轻载荷沿齿宽分布的不均匀；3)采用斜齿轮布置，而且受载大的低速级又正好位于两轴承中间，所以载荷沿齿宽的分布情况显然比展开好。这种减速器的高速级齿轮常采用斜齿，一侧为左旋，另一侧为右旋，轴向力能互相抵消。为了使左右两对斜齿轮能自动调整以便传递相等的载荷，其中较轻的龆轮轴在轴向应能作小量游动。同轴式减速器输入轴和输出轴位于同一轴线上，故箱体长度较短。但这种减速器的轴向尺寸较大。 圆柱齿轮减速器在所有减速器中应用最广。它传递功率的围可从很小至40 000kW，圆周速度也可从很低至60m/s一70m／s，甚至高达150m／s。传动功率很大的减速器最好采用双驱动式或中心驱动式。这两种布置方式可由两对齿轮副分担载荷，有利于改善受力状况和降低传动尺寸。设计双驱动式或中心驱动式齿轮传动时，应设法采取自动平衡装置使各对齿轮副的载荷能得到均匀分配，例如采用滑动轴承和弹性支承。 圆柱齿轮减速器有渐开线齿形和圆弧齿形两大类。除齿形不同外，减速器结构基本相同。传动功率和传动比相同时，圆弧齿轮减速器在长度方向的尺寸要比渐开线齿轮减速器约30％。 （2）圆锥齿轮减速器 它用于输入轴和输出轴位置布置成相交的场合。二级和二级以上的圆锥齿轮减速器常
1引言 齿轮传动是现代机械中应用最广的一种传动形式。它的主要优点是：①瞬时传动比恒定、工作平稳、传动准确可靠，可传递空间任意两轴之间的运动和动力；②适用的功率和速度范围广；③传动效率高，η=0.92-0.98；④工作可靠、使用寿命长；⑤外轮廓尺寸小、结构紧凑。由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用,在现代机械中应用极为广泛。 国内的减速器多以齿轮传动、蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。另外，材料品质和工艺水平上还有许多弱点，特别是大型的减速器问题更突出，使用寿命不长。国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势，减速器工作可靠性好，使用寿命长。但其传动形式仍以定轴齿轮传动为主，体积和重量问题，也未解决好。 当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展。减速器与电动机的连体结构，也是大力开拓的形式，并已生产多种结构形式和多种功率型号的产品。近十几年来,由于近代计算机技术与数控技术的发展，使得机械加工精度，加工效率大大提高，从而推动了机械传动产品的多样化，整机配套的模块化，标准化，以及造型设计艺术化，使产品更加精致，美观化。 在21世纪成套机械装备中,齿轮仍然是机械传动的基本部件。CNC机床和工艺技术的发展,推动了机械传动结构的飞速发展。在传动系统设计中的电子控制、液压传动、齿轮、带链的混合传动,将成为变速箱设计中优化传动组合的方向。在传动设计中的学科交叉,将成为新型传动产品发展的重要趋势。
2 传动装置总体设计 2.0设计任务书 1设计任务 设计带式输送机的传动系统，采用两级圆柱直齿齿轮减速器传动。 2 设计要求 （1）外形美观，结构合理，性能可靠，工艺性好； （2）多有图纸符合国家标准要求； （3）按毕业设计（论文）要求完成相关资料整理装订工作。 3 原始数据 （1）运输带工作拉力 F=4KN （2）运输带工作速度V=2.0m/s (3)输送带滚筒直径 D=450mm η （4）传动效率96 = .0 4工作条件 两班制工作，空载起动，载荷平稳，常温下连续（单向）运转，工作环境多尘，中小批量生产，使用期限10年，年工作300天。 2.1 确定传动方案
一级圆柱齿轮减速器设计毕业论文 目录 第一章减速器的慨述 (5) 第二章传动方案拟定 (9) 第三章电动机的选择 (10) 第四章确定传动装置总传动比及分配各级的传动比 (13) 第五章传动装置的运动和动力设计 (14) 第六章普通V带的设计 (18) 第七章齿轮传动的设计 (23) 第八章传动轴的设 计 (28) 第九章输出轴的设 计 (33) 第十章箱体的设 计 (38) 第十一章键连接的设计 (41) 第十二章滚动轴承的设计 (43) 第十三章润滑和密封的设计 (45) 第十四章联轴器的设计 (46) 第十五章设计小
结 (47) 第十六章致 谢 (49) 第十七章参考文 献 (50) 第一章减速器概述 1.1减速器的主要型式及其特性 减速器是一种由封闭在刚性壳体的齿轮传动、蜗杆传动或齿轮—蜗杆传动所组成的独立部件，常用在动力机与工作机之间作为减速的传动装置；在少数场合下也用作增速的传动装置，这时就称为增速器。减速器由于结构紧凑、效率较高、传递运动准确可靠、使用维护简单，并可成批生产，故在现代机械中应用很广。 减速器类型很多，按传动级数主要分为：单级、二级、多级；按传动件类型又可分为：齿轮、蜗杆、齿轮-蜗杆、蜗杆-齿轮等。 以下对几种减速器进行对比： 1）圆柱齿轮减速器 当传动比在8以下时，可采用单级圆柱齿轮减速器。大于8时，最好选用二级(i=8—40)和二级以上(i>40)的减速器。单级减速器的传动比如果过大，则其外廓尺寸将很大。二级和二级以上圆柱齿轮减速器的传动布置形式有展开式、分流式和同轴式等数种。展开式最简单，但由于齿轮两侧的轴承不是对称布置，因而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。为此，在设计这种减速器时应注意：1)轴的刚度宜取大些；2)转矩应从离齿轮远的轴端输入，以减轻载荷沿齿宽分布的不均匀；3)采用斜齿轮布置，而且受载大的低速级又正好位于两轴承中间，所以载荷沿齿宽的分布情况显然比展开好。这种减速器的高速级齿轮常采用斜齿，一侧为左旋，另一侧为右旋，轴向力能互相抵消。为了使左右两
一：多级减速器的工作原理及结构组成 工作原理：单级减速器就是一个主动椎齿轮（俗称角齿），和一个从动伞齿轮（俗称盆角齿），主动椎齿轮连接传动轴，顺时针旋转，从动伞齿轮贴在其右侧，啮合点向下转动，与车轮前进方向一致。由于主动锥齿轮直径小，从动伞齿轮直径大，达到减速的功能。 双级减速器多了一个中间过渡齿轮，主动椎齿轮左侧与中间齿轮的伞齿部分啮合，伞齿轮同轴有一个小直径的直齿轮，直齿轮与从动齿轮啮合。这样中间齿轮向后转，从动齿轮向前转动。中间有两级减速过程。双级减速由于使车桥体积增大，过去主要用在发动机功率偏低的车辆匹配上，现在主要用于低速高扭矩的工程机械方面。 在双级式主减速器中，若第二级减速在车轮附近进行，实际上构成两个车轮处的独立部件，则称为轮边减速器。这样作的好处是可以减小半轴所传递的转矩，有利于减小半轴的尺寸和质量。轮边减速器可以是行星齿轮式的，也可以由一对圆柱齿轮副构成。当采用圆柱齿轮副进行轮边减速时可以通过调节两齿轮的相互位置，改变车轮轴线与半轴之间的上下位置关系。这种车桥称为门式车桥，常用于对车桥高低位置有特殊要求的汽车。 按主减速器传动比档数分，可分为单速式和双速式两种。目前，国产汽车基本都采用了传动比固定的单速式主减速器。在双速式主减速器上，设有供选择的两个传动比，这种主减速器实际上又起到了副变速器的作用。 二结构组成 1、齿轮、轴及轴承组合 小齿轮与轴制成一体，称齿轮轴，这种结构用于齿轮直径与轴的直径相关不大的情况下，如果轴的直径为d，齿轮齿根圆的直径为df，则当df-d≤6～7mn时，应采用这种结构。而当df-d＞6～7mn时，采用齿轮与轴分开为两个零件的结构，如低速轴与大齿轮。此时齿轮与轴的周向固定平键联接，轴上零件利用轴肩、轴套和轴承盖作轴向固定。两轴均采用了深沟球轴承。这种组合，用于承受径向载荷和不 大的轴向载荷的情况。当轴向载荷较大时，应采用角接触球轴承、圆锥滚子轴承或深沟球轴承与推力轴承的组合结构。轴承是利用齿轮旋转时溅起的稀油，进行润滑。箱座中油池的润滑油，被旋转的齿轮溅起飞溅到箱盖的内壁上，沿内壁流到分箱面坡口后，通过导油槽流入轴承。当浸油齿轮圆周速度υ≤2m/s时，应采用润滑脂润滑轴承，为避免可能溅起的稀油冲掉润滑脂，可采用挡油环将其分开。为防止润滑油流失和外界灰尘进入箱内，在轴承端盖和外伸轴之间装有密封元件。 2、箱体 箱体是减速器的重要组成部件。它是传动零件的基座，应具有足够的强度和刚度。 箱体通常用灰铸铁制造，对于重载或有冲击载荷的减速器也可以采用铸钢箱体。单体生产的减速器，为了简化工艺、降低成本，可采用钢板焊接的箱体。 灰铸铁具有很好的铸造性能和减振性能。为了便于轴系部件的安装和拆卸，箱体制成沿轴心线水平剖分式。上箱盖和下箱体用螺栓联接成一体。轴承座的联接螺栓应尽量靠近轴承
设计说明书 一、前言1 (—)课程设计的目的(参照第1页) 机械零件课程设计是学生学习《机械技术》（上、下）课程后进行的一项综合训练，其主要目的是通过课程设计使学生巩固、加深在机械技术课程中所学到的知识，提高学生综合运用这些知识去分析和解决问题的能力。同时学习机械设计的一般方法，了解和掌握常用机械零部件、机械传动装置或简单机械的设计方法与步骤，为今后学习专业技术知识打下必要的基础。(二)传动方案的分析(参照第10页) 机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。 本设计中原动机为电动机，工作机为皮带输送机。传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。 带传动承载能力较低．在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。 齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之—。本设计采用的是单级直齿轮传动(说明直齿轮传动的优缺点)。 说明减速器的结构特点、材料选择和应用场合(如本设计中减速器的箱体采用水平剖分式结构，用HT200灰铸铁铸造而成)。 设计说明书 1
二、传动系统的参数设计 已知输送带的有效拉力F w ＝2350，输送带的速度V w =1.5,滚筒直径D=300。连续工作，载荷平稳、单向运转。 1)选择合适的电动机；2)计算传动装置的总传动比，分配各级传动比；3)计算传动装置的运动参数和动力参数。 解：1、选择电动机 (1)选择电动机类型：按工作要求和条件选取Y 系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。 (2)选择电动机容量 工作机所需功率： 75.3ηw 1000=?= Vw Fw Pw ,其中带式输送机效率ηw =0.94。 电动机输出功率： 12.4== η Pw Po 其中η为电动机至滚筒、主动轴传动装置的总效率，包括V 带传动效率ηb 、一对齿轮传动效率ηg 、两对滚动轴承效率ηr 2、及联轴器效率ηc ，值 计算如下：η=ηb ·ηg ·ηr 2·ηc =0.90 由表10—1(134页)查得各效率值，代入公式计算出效率及电机输出功率。使电动机的额定功率Pm ＝(1～1.3)Po ，由表10—110(223页)查得电动机的额定功率Pm=5.5。 (3)选择电动机的转速 计算滚筒的转速：== D Vw nw π6095.49 根据表3—1确定传动比的范围：取V 带传动比i b ＝2～4，单级齿轮传动比i g ＝3～5，则总传动比的范围：i ＝(2X3)～(4X5)＝6～20。 电动机的转速范围为n′=i·n w (6~20)·n w =592.94~1909.8 在这个范围内电动机的同步转速有1000r ／min 和1500r ／min ，综合考虑电动机和传动装置的情况，同时也要降低电动机的重量和成本，最终可确定同步转速为1000，根据同步转速确定电动机的型号为Y132M2-6，满载转速960。（223页） 型号 额定功率 满载转速 同步转速 Ｙ１３２Ｍ２－６ ５．５ ９６０ 1000 2、计算总传动比并分配各级传动比 (1)计算总传动比：i=n m ／n W =8～14 (2)分配各级传动比：为使带传动尺寸不至过大，满足i b 二级减速器(机械课程设计)(含总结)
机械设计课程设计 ： 班级： 学号： 指导教师： 成绩：
日期：2011 年6 月 目录 1. 设计目的 (2) 2. 设计方案 (3) 3. 电机选择 (5) 4. 装置运动动力参数计算 (7) 5.带传动设计 (9) 6.齿轮设计 (18) 7.轴类零件设计 (28) 8.轴承的寿命计算 (31) 9.键连接的校核 (32) 10.润滑及密封类型选择 (33) 11.减速器附件设计 (33) 12.心得体会 (34) 13.参考文献 (35)
1. 设计目的 机械设计课程是培养学生具有机械设计能力的技术基础课。课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是： （1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。 （2）学习机械设计的一般方法，掌握机械设计的一般规律。 （3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。 （4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规等。 2. 设计方案及要求 据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：
1—输送带 2—电动机 3—V带传动 4—减速器 技术与条件说明： 1）传动装置的使用寿命预定为8年每年按350天计算，每天16小时计算； 2）工作情况：单向运输，载荷平稳，室工作，有粉尘，环境温度不超过35度； 3）电动机的电源为三相交流电，电压为380/220伏； 4）运动要求：输送带运动速度误差不超过%5；滚筒传动效率 0.96； 5）检修周期：半年小修，两年中修，四年大修。 设计要求 1）减速器装配图1； 2）零件图2（低速级齿轮，低速级轴）；
一、选题的依据及意义： 齿轮减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以满足工作需要，在某些场合也用来增速，称为增速器。其特点是减速电机和大型减速机的结合。无须联轴器和适配器，结构紧凑。负载分布在行星齿轮上，因而承载能力比一般斜齿轮减速机高。满足小空间高扭矩输出的需要。广泛应用于大型矿山，钢铁，化工，港口，环保等领域。与K、R系列组合能得到更大速比。按照齿形分为圆柱齿轮减速器、圆锥齿轮减速器和圆柱—圆锥齿轮减速器; 二级圆柱齿轮减速器就是按其分类来命名的。圆柱齿轮减速器的设计是按传统方法进行的。设计人员按照各种资料、文献提供的数据，结合自己的设计实验，并对已有减速器做一番对比，初步定出一个设计方案，然后对这个方案进行一些验算，如果验算通过了，方案便被肯定了。显然，这个方案是可采用的。但这往往使设计的减速器有很大的尺寸富余量，造成财力、物力和人力的极大浪费。因此，优化圆柱齿轮减速器势在必行。 圆柱齿轮传动与普通定轴齿轮传动相比较，具有质量小、体积小、传动比大、承载能力大以及传动平稳和传动效率高等优点，这些已被我国越来越多的机械工程技术人员所了解和重视。由于在各种类型的圆柱齿轮传动中均有效的利用了功率分流性和输入、输出的同轴性以及合理地采用了内啮合，才使得其具有了上述的许多独特的优点。圆柱齿轮传动不仅适用于高速、大功率而且可用于低速、大转矩的机械传动装置上。它可以用作减速、增速和变速传动，运动的合成和分解，以及其特殊的应用中；这些功用对于现代机械传动发展有着重要意义。因此，圆柱齿轮传动在起重运输、工程机械、冶金矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器、和航空航天等工业部门均获得了广泛的应用。对这种减速器进行优化设计，必将获得可观的经济效益。 选做这个毕业设计，一方面对于减速器的内部结构和工作原理也有一定的了解和基础，其次通过对圆柱齿轮减速器这一毕业课题设计可以巩固我大学4年来所学的专业知识，对于我也是一种检验。可以全面检验我大学所学的知识是否全面，是否能灵活运用到实际生活工作中。在做的过程中我还可以不断学习和拓宽视野和思路，做到理论与实际相结合的运用。最重要的是对于即将离校走向社会的我是一种挑战，培养我独立思考，树立全局观念，为以后的我奠定坚实的基础。
江苏联合职业技术学院 张家港职业教育中心校办学点 毕业设计（论文） 题目带式输送机传动装置 指导教师吕敏 专业机械制造与自动化 班级机械 091 学号 8 号 姓名陈龙 2013年6月14日
毕业设计任务书 论文(设计)题目带式输送机传动装置 机械部系部 指导老师吕敏学生姓名陈龙系部、专业 机械制造专业 选题目的和意义： 1)、培养理论联系实际的设计构想，训练综合运用机械设计和有关先修课程的理论，结合生产实际分析和解决工程实际问题。 2)、了解和掌握机械零件，机械传动装置，或简单机械的设计过程和方法。 3)、培养计算、绘图、熟悉和应用设计手册以及经验数据、进行经验估算和处理数据的能力。 本课题在国内外的研究状况及发展趋势： 目前,德国 FLENDER、比利时 HANSEN、日本住友等公司在减速器制造业处于技术领先地位, 国内企业通过改进设计方法、制造工艺使减速器的品质不断提高, 部分中、低端产品已经可以与国外的产品相媲美, 但与 FLENDER 等公司相比, 在产品性能、外观造型等方面仍存在一定差距, 其根本原因是: 在设计理念、设计方法上存在一定差异。例如, 在设计理念上, 国外公司重视减速器外观造型设计, 由此树立品牌特征, 而国内企业往往只注重产品的性能而忽略了外观设计；在设计方法上, 国外公司在 20 世纪 80 年代将模块化设计应用于减速器, 而国内直到20世纪末才引入模块化的概念。实践表明, 设计方法的改进与创新对缩小国内外减速器的差距至关重要。 主要研究内容： 决定传动装置的总体设计方案；选择电动机；计算运动装置的运动和动力参数；传动零件、轴的设计计算；轴承、联接件、润滑密封和联轴器的选择及校验计算；机体结构及其附件设计；绘制减速器装配图和零件设计计算说明书的编写以及进行设计答辩。
济源职业技术学院 毕业设计 题目二级圆柱齿轮减速器的设计系别机电系 专业机电一体化技术 班级机电0602班 姓名Xxx 学号06010204 指导教师高清冉 日期2008年11月
设计任务书 设计题目： 二级圆柱齿轮减速器 设计要求： 运输带拉力 F = 3400 N 运输带速度 V = 1.3 m/s 卷筒直径 D = 320 mm 滚筒及运输带效率η=0.94 。要求电动机长期连续运转，载荷不变或很少变化。电动机的额定功率Ped稍大于电动机工作功率Pd。工作时，载荷有轻微冲击。室内工作，水份和灰份为正常状态，产品生产批量为成批生产，允许总速比误差为±4%，要求齿轮使用寿命为10年，传动比准确，有足够大的强度，两班工作制，轴承使用寿命不小于15000小时，要求轴有较大刚度，试设计二级圆柱齿轮减速器。 设计进度要求： 第一周：熟悉题目，收集资料，理解题目，借取一些工具书。 第二周：完成减速器的设计及整理计算的数据，为下步图形的绘制做准备。 第三周：完成了减速器的设计及整理计算的数据。 第四周：按照上一阶段所计算的数据，完成零部件的CAD的绘制。 第五周：根据设计和图形绘制过程中的心得体会撰写论文，完成了论文的撰写。 第六周：修改、打印论文，完成。 指导教师（签名）：

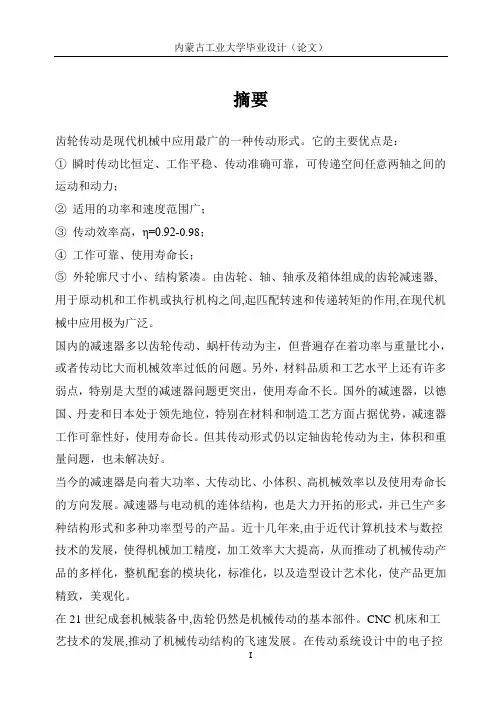

摘要 齿轮传动是现代机械中应用最广的一种传动形式。它的主要优点是： ①瞬时传动比恒定、工作平稳、传动准确可靠，可传递空间任意两轴之间的运动和动力； ②适用的功率和速度范围广； ③传动效率高，η=0.92-0.98； ④工作可靠、使用寿命长； ⑤外轮廓尺寸小、结构紧凑。由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。齿轮减速器按减速齿轮的级数可分为单级、二级、三级和多级减速器几种；按轴在空间的相互配置方式可分为立式和卧式减速器两种；按运动简图的特点可分为展开式、同轴式和分流式减速器等。单级圆柱齿轮减速器的最大传动比一般为8～10，作此限制主要为避免外廓尺寸过大。若要求i>10时，就应采用二级圆柱齿轮减速器。二级圆柱齿轮减速器应用于i：8～50及高、低速级的中心距总和为250～400mmm的情况下。 本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述，选择齿轮减速器作为传动装置，然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）。运用AutoCAD软件进行齿轮减速器的二维平面设计，完成齿轮减速器的二维平面零件图和装配图的绘制。 关键词：齿轮啮合轴传动传动比传动效率
