PSW：程序状态字
寄存器地址D0H，位寻址D7H～D0H。
AC——半进位标记
F0——用户设定标记
RS1、RS0——4个工作寄存器区的选择位。
VO——溢出标记
P——奇偶校验标记
PCON：电源控制器及波特率选择寄存器
字节地址＝87H，不可位寻址
GF1、GF0——用户通用标记
PD——掉电方式控制位，PD＝1时进入掉电模式
IDL——空闲方式控制位，IDL=1时进入空闲方式
在AT89S51中PCON.4是电源断电标记位POF，上电是为1
P3口的代替功能
寄存器地址B0H，位寻址B7H～B0H。
寄存器地址88H，位寻址8FH～88H。
TR0（TR1）——定时器运行控制位
当TR0（TR1）＝0 停止定时器/计数器工作
当TR0（TR1）＝1 启动定时器/计数器工作
IE0（IE1）——外中断请求标志位
当CPU采样到P3.2（P3.3）出现有效中断请求时，此位由硬件置1。在中断响应完成后转向中断服务时，再由硬件自动清0。
IT0（IT1）——外中断请求信号方式控制位
当IT0（IT1）=1 脉冲方式（后沿负跳有效）
当IT0（IT1）＝0 电平方式（低电平有效）此位由软件置1或清0。
TF0（TF1）——计数溢出标志位
当计数器产生计数溢出时，此位由硬件置1。当转向中断服务时，再有硬件自动清0。计数溢出的标志位的使用有两种情况：采用中断方式时，作中断请求标志位来使用；采用查询方式时，作查询状态位来使用。

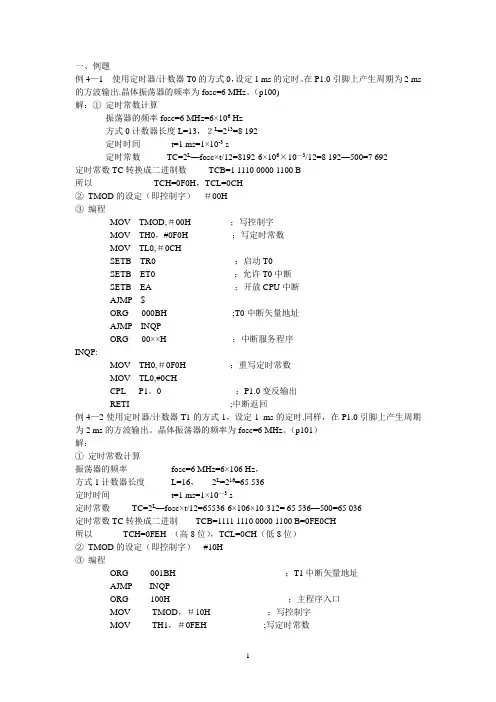

TMOD：工作方式控制寄存器
当＝0时，以TR0（或TR1）状态决定定时器/计数器的启动或禁止
当＝1时，以TR0与INT0（或TR1与INT1）状态决定定时器/计数器的启动或禁止
C/T＝0 定时/计数工作方式选择位 0为定时器 1为计数器。
M1M0——工作方式选择位
M1M0=00 方式0：是13位计数结构的工作方式，其计数器由TH全部8位和TL的低5位构成。
M1M0=01 方式1：是16位计数结构的工作方式，计数器由TH全部8位和TL全部8位构成。
M1M0=10 方式2：自动装入8位计数器。
M1M0=11 方式3：定时器/计数器0被拆成两个独立的8位计数器TL0和TH0。其中TL0既可以计数使用，又可以定时使用，定时器/计数器0的各控制位和引脚信号全归它使用。
T2MOD：工作方式控制寄存器
DCEN：当＝1时，T2配置成向上向下计数器
SCON：串行口控制寄存器
寄存器地址98H，位寻址9FH～98H。
SM2：多机通信控制位
REN：允许/禁止串行口接收的控制位
TB8：在方式2和方式3中，是被发送的第9位数据，可根据需要由软件置1或清零，也可以作为奇偶校验位，在方式1中是停止位。
RB8：在方式2和方式3中，是被接收的第9位数据（来自第TB8位）；在方式1中，RB8收到的是停止位，在方式0中不用。
TI——串行口发送中断请求标志位
当发送完一帧串行数据后，由硬件置1；在转向中断服务程序后，用软件清0。RI——串行口接收中断请求标志位
当接收完一帧串行数据后，由硬件置1；在转向中断服务程序后，用软件清0。
IE：中断允许控制寄存器
寄存器地址A8H，位寻址AFH～A8H。
当EA=0时，中断总禁止。
当EA=1时，中断总允许后中断的禁止与允许由各中断源的中断允许控制位进行设置。EX0（ EX1）：外部中断允许控制位
当EX0（ EX1）＝0 禁止外中断
当EX0（ EX1）＝1 允许外中断
ET0（EX1）：定时/计数中断允许控制位
当ET0（ET1）＝0 禁止定时(或计数)中断
当ET0（ET1）＝1 允许定时(或计数)中断
ET2：定时器2中断允许控制位，在AT89S52、AT89C52中
ES：串行中断允许控制位
当ES＝0 禁止串行中断
当ES＝1 允许串行中断
IP：中断优先级控制寄存器
寄存器地址B8H，位寻址BFH～B8H。
PT0——定时中断0优先级设定位
PX1——外部中断1优先级设定位
PT1——定时中断1优先级设定位
PS——串口中断优先级设定位
PT2——定时器2优先级设定位
