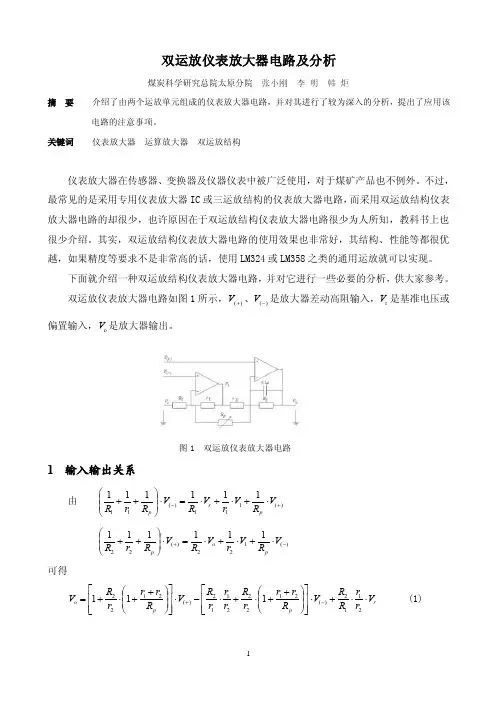

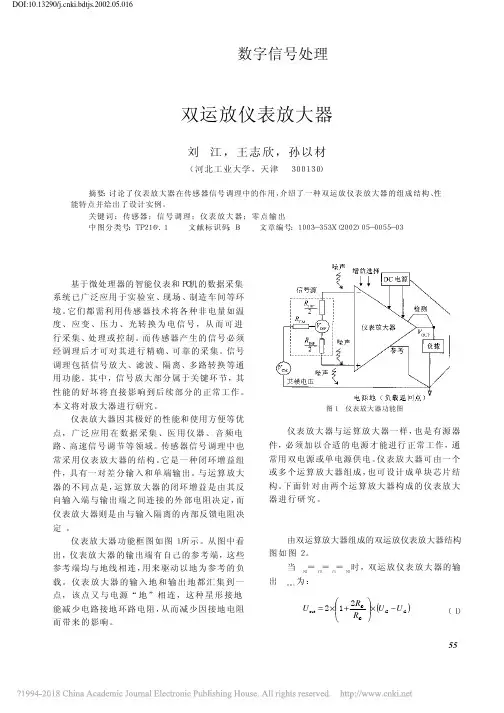

仪表放大器特点及作用 仪表放大器是一个特殊的差动放大器，具有超高输入阻抗，极其良好的CMRR，低输入偏移，低输出阻抗，能放大那些在共模电压下的信号。仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益组件，具有差分输入和相对参考端的单端输出。与运算放大器不同之处是运算放大器的闭环增益是由反相输入端与输出端之间连接的外部电阻决定，而仪表放大器则使用与输入端隔离的内部反馈电阻网络。仪表放大器的2个差分输入端施加输入信号，其增益即可由内部预置，也可由用户通过引脚内部设置或者通过与输入信号隔离的外部增益电阻预置。 一、仪表放大器特点 1、高共模抑制比 共模抑制比（CMRR）则是差模增益（Ad）与共模增益（Ac）之比，即：CMRR=20lg|Ad/Ac|dB;仪表放大器具有很高的共模抑制比，CMRR典型值为70～100dB 以上。 2、高输入阻抗 要求仪表放大器必须具有极高的输入阻抗，仪表放大器的同相和反相输入端的阻抗都很高而且相互十分平衡，其典型值为109～1012Ω。 3、低噪声 由于仪表放大器必须能够处理非常低的输入电压，因此仪表放大器不能把自身的噪声加到信号上，在1kHz条件下，折合到输入端的输入噪声要求小于10nV/Hz. 4、低线性误差 输入失调和比例系数误差能通过外部的调整来修正，但是线性误差是器件固有缺陷，它不能由外部调整来消除。一个高质量的仪表放大器典型的线性误差为0.01%，有的甚至低于0.0001%. 5、低失调电压和失调电压漂移 仪表放大器的失调漂移也由输入和输出两部分组成，输入和输出失调电压典型值分别为100μV和2mV。 二、仪表放大器的作用 目前仪表放大器在多方面已经得到运用，典型应用如下：
仪表放大器与运算放大器的区别 仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益单元。大多数情况下，仪表放大器的两个输入端阻抗平衡并且阻值很高，典型值≥109 Ω。其输入偏置电流也应很低，典型值为 1 nA至50 nA。与运算放大器一样，其输出阻抗很低，在低频段通常仅有几毫欧（mΩ）。 运算放大器的闭环增益是由其反向输入端和输出端之间连接的外部电阻决定。与放大器不同的是，仪表放大器使用一个内部反馈电阻网络，它与其信号输入端隔离。对仪表放大器的两个差分输入端施加输入信号，其增益既可由内部预置，也可由用户通过引脚连接一个内部或者外部增益电阻器设置，该增益电阻器也与信号输入端隔离。 使用三个普通运放就可以组成一个仪用放大器。电路如下图所 示： 输出电压表达式如图中所示。
看到这里大家可能会问上述表达式是如何导出的？为何上述电路可以实现仪表放大器？下面我们就将探讨这些问题。在此之前，我们先来看如下我们很熟悉的差分电路： 如果R1 ＝R3，R2 ＝R4，则VOUT = (VIN2—VIN1)(R 2/R1) 这一电路提供了仪表放大器功能，即放大差分信号的同时抑制共模信号，但它也有些缺陷。首先，同相输入端和反相输入端阻抗相当低而且不相等。在这一例子中VIN1反相输入阻抗等于100 kΩ，而VIN2同相输入阻抗等于反相输入阻抗的两倍，即200 kΩ。因此，当电压施加到一个输入端而另一端接地时，差分电流将会根据输入端接收的施加电压而流入。（这种源阻抗的不平衡会降低电路的CMRR。） 另外，这一电路要求电阻对R1 /R2和R3 /R4的比值匹配得非常精密，否则，每个输入端的增益会有差异，直接影响共模抑制。例如，当增益等于 1 时，所有电阻值必须相等，在这些电阻器中只要有一只电阻值有0.1% 失配，其CMR便下降到66 dB（2000:1）。同样，如果源阻抗有100 Ω的不平衡将使CMR下降 6 dB。 为解决上述问题，我们在运放的正负输入端都加上电压跟随器以提高输入阻抗。如下图所示： 以上前置的两个运放作为电压跟随器使用，我们现在改为同相放大器，电路如下所示：
电子线路CAD与电子工艺实训报告 第七组 仪表放大器的设计与制作 班级：电本0501 学号：0532110661 姓名：王德权 序号：16 指导教师：姜李张娟 2008年 1 月 16日
一．实训目的： 1掌握仪表放大器的结构原理： 2 熟练应用Protel99se设计电路原理图；并生成电路板图； 3 熟练掌握印制电路板的生成，了解如何刻板； 4 掌握基本焊接技术。 二．实训工具： Protel99se CircuitCAM 电烙铁 万用表 模拟电子试验箱（含有+12V电源，+0V---+0.5V电源） 其他必要检测设备 三．仪表放大器原理： 本仪器放大器是由三个OP27集成运算放大器组成，OP27的特点是低噪声，高速，低输入失调电压和卓越的共模抑制比。仪表放大器电路连接成比例运算的电路形式，因此具有很高的输入电阻。由于电路的结构对称，他们的漂移和失调都具有互相抵消的作用。后一个运算放大器组成差分放大器，将差分输入转换为单端输出。电容C用于除抖动和抗干扰。 工作原理： 由于v—→v+，因而加在R7两端的电压为(vI1—vI2)，相应通过R7的电流i7＝(vI1-vI2)／R7，由于i→0，因而vo1＝i7R1+vI1，vo2＝i7R2+vI2，当，R1＝R2＝R时，vo1-vo2＝(1+2R／R7)(vI1-vI2)对U2而言，vo1加在反相输入端，vo2加在同相输入端，利用叠加原理的输出电压。vo＝—(R5／R3)vo1+R6／(R4+R6)vo2(1+R5／R3)由于R3＝R4，R5＝R6因而 vo＝—(R5／R3)(vo1-vo2)＝—(R5／R3)（1+2R／R7）(vI1-vI2) 仪器放大器的差值电压增益：Avf＝vo／(vI1-vI2)＝—(R5／R3)（1+2R／R7）上式表明，改变R7可设定不同的Avf值。 仪器放大器的共模抑制比主要取决于第—级集成运放U1和U3的对称性和各电阻值的匹配精度。如果U1和U3对称，且各电阻值的匹配误差为→±0．001％，则仪器放大器的共模抑制比可达到100dB以上。 由于采用了对称的同相放大器，因而仪器放大器两输入端具有相同的输入电阻，且其值可达到几百MΩ以上。利用仪表放大对他的特性进行了实际的测量和具体数据进行了记录最大放大倍数为Av=100。经计算，本设计中仪表放大器的电压放大倍数A U=R5/R3(1+2R1/R2)=100，结果将在仿真中验证。 仪表放大器的结构特点：使仪表放大器成为一种高输入电阻，高共模抑制比，具有较低的失调电压，失调电流，噪声及飘移的放大器。在使用时R4,R5,R6,R7四个电阻要精密且匹配，否则将给放大器带来误差，而其将降低电路的共模抑制比。 四．实训步骤： （一）在Protel99se环境中绘制原理图、印制板图，生成CAM文件 1 、绘制电路原理图： 进入Protel99se SCH界面，绘制电路原理图，绘制原理图过程中注意元件的封装和名称，还有元件的布局，力求美观，完成之后，经电气检查无误后即可生成网络表。
三运放仪表放大器 摘要 本系统采用三个OP07双电源单集成运放芯片构成仪表放大器，此放大器能调节将输入差模信号放大100至200倍，同时具有高输入电阻和高共模抑制比，对不同幅值信号具有稳定的放大倍数；电源部分由变压器、整流桥、7812、7912、7805等线性电源芯片组成，可输出+5V、+12V、-12V三路电压。 一、方案论证与比较 1.放大器电源的制作方法 方案一：本三运放仪表放大器系统采用集成运放OP07，由于OP07是双电源放大器，典型电源电压为，可方便采用市售开关电源或者开关电源芯片制作电源作为OP07的电 源输入，开关电源具有的效率高，体积小，散热小，可靠性高等特点，但是因为其内部构造特性，使输出电压带有一定的噪声干扰，不能输出纯净稳定的电压。 方案二：采用线性电源稳压芯片78系列和79系列制作线性电源，使用多输出抽头变压器接入整流桥再接入稳压芯片，输出纯净的线性电源。 2.电源方案论证 本系统是一个测量放大系统，其信号要求纯净无噪声干扰，在系统中加入滤波器消除干扰的同时，我们应该考虑系统本身的干扰源并尽量降低干扰。考虑到开关电源的输出电压不是十分纯净的，带有许多噪声干扰，而线性电源可以稳定输出电压值，虽然线性电源体积较大，效率较低，但是作为测量系统中，我们采用方案二来提高测量的精准度。 3.放大器制作方法 方案一：题目要求使输入信号放大100至200倍，可使用单运放构成比例运算放大电路， 按负反馈电阻比例运算进行放大，输出电压，此放大电路可以达到预定的放大倍数，但是其对共模信号抑制较差，容易出现波形失真等问题。 方案二：采用三运放构成仪表放大器，这是一种对弱信号放大的一种常用放大器，输出 电压。 4.放大器方案论证 在测量系统中，通常被测物理量均通过传感器转换为电信号，然后进行放大，因此，传感器的输出是放大器的信号源。然而，多数传感器的等效电阻均不是常量，他们随所测物理量的变化而变。这样，对于放大器而言信号源内阻是变量，放大器的放大能力将随信号的大小而变。为了保证放大器对不同幅值信号具有稳定的放大倍数，就必须使得放大器输入电阻加大，因信号源内阻变化而引起的放大误差就越小。 此外，传感器所获得的信号常为差模小信号，并含有较大的共模部分，期数值有时远大于差模信号。因此，要求放大器具有较强的共模信号抑制能力。 综上所述，采用方案二仪表放大器方案，仪表放大器除了具有足够的放大倍数外，还具有高输入电阻和高共模抑制比。 二、系统设计
仪表放大器的应用技巧摘 仪表放大器的应用技巧(摘)2019-05-06 00：39仪表放大器的应用技巧(摘) 长期以来，为仪表放大器供电的传统方法是采用双电源或双极性电源，这具有允许正负输入摆幅和输出摆幅的明显优势。随著元器件技术的发展，单电源工作已经成为现代仪表放大器一个越来越有用的特性。现在许多数据采集系统都是采用低电压单电源供电。对于单电源系统，有两个至关重要的特性。首先，仪表放大器的输入范围应当在正电源和负电源之间(或接地电压)扩展。其次，放大器的输出摆幅也应当接近电源电压的两端(R-R)，提供一个与电源电压的任一端或地电位相差 100mV(或小于100mV)以内的输出摆幅(V-+0.1V~V+-0.1V)。比较起来，一个标准的双电源仪表放大器的输出摆幅只能与电源电压的任一端或地电位相差1V或2V以内。当采用5V单电源工作时，这些仪表放大器仅具有1V或2V输出电压摆幅，而真正的R-R输出仪表放大器能提供几乎与电源电压一样高的峰峰输出摆幅。另一个重要点是单电源或R-R仪表放大器采用双电源仍能工作(甚至更好)并且通常其工作电源电压比传统的双电源器件低。 电源解耦是一个经常被工程师忽视的重要细节。通常，旁路电容器(典型值为0.1μF)连接在每个IC的电源引脚和地之间。尽管通常情况适合，但是这在实际应用中可能无效或甚至产生比根本没有旁路电容器更坏的瞬态电压。因此考虑电路中的电流在何处产生，从何处返回和通过什么路径返回是很重要的问题。一旦确定，应当在地周围和其他信号路径周围旁路这些电流。 图1、电源旁路的推荐方法 图2、一个没有输入接地返回的AC耦合仪表放大器电路 通常，像运算放大器一样，大多数单片仪表放大器都有其以电源的一端或两端为参考端的积分器并且应当相对输出参考端解耦。这意味著对于每颗晶片在每个电源引脚与仪表放大器的参考端在PCB上的连接点之间应连接一个旁路电容器，如图1所示。 1.输入接地返回的重要性 当使用仪表放大器电路时出现的一个最常见的应用问题是缺乏为仪表放大器的输入偏置电流提供一个DC返回路径。这通常发生在当仪表放
目录 一、绪言 (7) 二、电路设计 (8) 设计要求 (8) 设计方案 (8) 1、电路原理 (8) 2、主要器件选择 (9) 3、电路仿真 (10) 三、电路焊接 (13) 四、电路调试 (14) 1、仪表放大电路的调试 (14) 2、误差分析 (15) 五、心得体会 (18) 六、参考文献 (19)
绪言 智能仪表仪器通过传感器输入的信号，一般都具有“小”信号的特征：信号幅度很小(毫伏甚至微伏量级)，且常常伴随有较大的噪声。对于这样的信号，电路处理的第一步通常是采用仪表放大器先将小信号放大。放大的最主要目的不是增益，而是提高电路的信噪比；同时仪表放大器电路能够分辨的输入信号越小越好，动态范围越宽越好。仪表放大器电路性能的优劣直接影响到智能仪表仪器能够检测的输入信号范围。本文从仪表放大器电路的结构、原理出发，设计出仪表放大器电路实现方案，通过分析，为以后进行电子电路实验提供一定的参考。 在同组成员张帅威、张智越的共同努力下，大家集思广益，深入探讨了实验过程中可能出现的各种问题，然后分工负责个部分的工作，我和张帅威负责前期的电路设计和器件的采购，后期的焊接由张智越完成，最后的调试由我们三个人共同完成。本报告在做实验以及其他同学提出的富有建设性意见的基础上由我编写，报告中难免会有不足或疏漏之处，还望大家指正为谢！
第一章电路设计 一、设计要求 1、电路放大倍数>3000倍 2、输入电阻>3000kΩ 3、输出电阻＜300Ω 二、设计方案 1、电路原理 仪表放大器电路的典型结构如图1所示。它主要由两级差分放大器电路构成。其中，运放A1，A2为同相差分输入方式，同相输入可以大幅度提高电路的输入阻抗，减小电路对微弱输入信号的衰减；差分输入可以使电路只对差模信号放大，而对共模输入信号只起跟随作用，使得送到后级的差模信号与共模信号的幅值之比(即共模抑制比CMRR)得到提高。这样在以运放A3为核心部件组成的差分放大电路中，在CMRR要求不变情况下，可明显降低对电阻R3和R4，RF和R5的精度匹配要求，从而使仪表放大器电路比简单的差分放大电路具有更好的共模抑制能力。在R1=R2，R3=R4，Rf=R5的条件下，图1电路的增益为：G=(1+2R1／Rg)(Rf／R3)。由公式可见，电路增益的调节可以通过改变Rg阻值实现。
项目支持：北京市科技攻关项目，农业节水灌溉监测与控制设备研制与开发（D0706007040191）国家“十一五”科技支撑计划农产品流通过程信息化关键技术与系统研发（2006BAD10A04） 国家“十一五”科技支撑计划灌区地下水开发利用关键技术（2006BAD11B05） 微弱信号检测的前置放大电路设计 张石锐1，2，郑文刚2*，黄丹枫1，赵春江2 （1.上海交通大学农业与生物学院上海市 200240 2.国家农业信息化工程技术研究中心北京市 100097） 摘要：针对精准农业中对微弱信号检测的技术需求，论文设计了以电流电压转换器，仪表放大器和低通滤波器为主要结构的微弱信号检测前置放大电路。结合微弱信号的特点讨论了电路中噪声的抑制和隔离，提出了电路元件的选择方法与电路设计中降低噪声干扰的注意事项。本文利用集成程控增益仪表放大器PGA202设计了微弱信号检测前置放大电路，并利用微弱低频信号进行了测试，得到了理想的效果。 关键字：精准农业、微弱信号检测、仪表放大器、前置放大电路 中图分类号：TN721.5 文献标识码：A The design of preamplifier circuit based on weak signal detection ZHANG Shi-rui1，2，ZHENG Wen-gang2，HUANG Dan-feng1，ZHAO Chun-jiang2 (1. School of Agriculture and Biology, Shanghai Jiao Tong University, Shanghai 200240, China 2. National Engineering Research Center for Information Technology in Agriculture, Beijing, 100097, China) Abstract：Combined with the demand of the detection of weak signal in precision agriculture, the article introduced the circuit principle of deigning preamplifier circuit whit I/V Conversion level, instrumentation amplifier level and low-pass filter level. At the same time the article discussed the circuit's noise suppression and isolation according to the characteristics of the weak signal, and gave the method of choosing elements and noise reduction. Finally, gave the design of the weak signal detection pre-amplifier using the program-controlled integrated instrumentation amplifier PGA202. Key words: precision agriculture ，weak signal detection, instrumentation amplifier, preamplifier 1、引言 精准农业主要是依据实时获取的农田环境和农作物信息，对农作物进行精确的灌溉、施肥、喷药，最大限度地提高水、肥和药的利用效率，减少环境污染，获得最佳的经济效益和生态效益[1]。农田环境和农作物信息的准确获取取决于可靠的生物传感技术。如常规精准灌溉主要关注空气的温度、湿度和土壤的含水量，利用这些参数的变化控制对农作物的灌溉，而作物自身产生的一些信号能够更准确的反映其自身的生理状况，通过检测这些信号控制灌溉可以使灌溉更精确。目前精准灌溉技术正朝着以环境信息和农作物生理信息相结合为控制依据的方向发展，为此各种生物传感器如植物电信号传感器、植物茎流传感器等应运而生。但一般作物自身生理状况产生的信号极其微弱，往往电流信号只能达到纳安级，电压信号也只能达到微伏级。为有效的利用这些信号，应首先对其进行调理，本文根据植物生理信号的特点设计了适合此类微弱信号检测的前置放大电路。 2、电路基本结构 生物传感器所产生的信号一般为频率较低的微弱信号，检测不同的植物生理参数，可能得到电压或电流信号。对于电流信号，应首先把电流信号转换成为电压信号，通过放大电路的放大，最后利用低通滤波器，滤除混杂在信号中的高频噪声。微弱信号检测前置放大电路的整体结构如图1。
仪表放大器：三运放INA的基础操作简介许多工业和医疗应用在存在大共模电压和DC电位的情况下，都使用仪表放大器（INA）来调理小信号。三运算放大器（三运放）INA架构可执行该功能，其中输入级提供高输入阻抗，输出级过滤共模电压并提供差分电压。高阻抗与高共模抑制比的结合是流量传感器、温度传感器、称重装置、心电图（ECG）和血糖仪等众多传感器和生物计量应用的关键。 本文介绍了三运放INA的基础操作，分析了零漂移放大器的优点、RFI 输入滤波器、监测传感器健康和可编程增益放大器，并列举了传感器健康监测器和有源屏蔽驱动（acTIve shield guard drive）电路的应用范例。 三运放INA基础操作 INA本身的性质使其适用于调理小信号。其高阻抗与高共模抑制比的结合非常适合传感器应用。通过使用输入级的同相输入可实现高输入阻抗，无需靠任何反馈技巧（见图1）。三运放电路可消除共模电压，并以非常小的误差放大传感器信号，但必须考虑输入共模电压（VCM）和差分电压（VD），以免使INA的输入级达到饱和。
饱和的输入级可能看似对处理电路是正常的，但实际上却具有灾难性后果。通过使用具有轨到轨输入和输出（RRIO）配置的放大器来提供最大设计余量，有助于避免出现输入级饱和。以下讨论介绍了三运放INA的基本操作，并举例说明了放大器如何处理共模和差分信号。 图1是三运放INA的框图。按照设计，输入被分为共模电压VCM和差分电压VD。其中，VCM定义为两个输入的共用电压，是INA+与INA-之和的平均值，VD定义为INA+与INA-的净差。 式1： 式2给出了由于施加共模电压和差分电压而在INA输入引脚上产生的节点电压（INA+、INA-）。 式2： 在非饱和模式下，A1和A2的运放在增益设置电阻RG上施加差分电压，产生电流ID： 式3： 因此A1和A2的输出电压为：
仪表放大器电路设计技巧 Charles Kitchin，Lew Counts 美国模拟器件公司 长期以来，为仪表放大器供电的传统方法是采用双电源或双极性电源，这具有允许正负输入摆幅和输出摆幅的明显优势。随著元器件技术的发展，单电源工作已经成为现代仪表放大器一个越来越有用的特性。现在许多数据采集系统都是采用低电压单电源供电。对于单电源系统，有两个至关重要的特性。首先，仪表放大器的输入范围应当在正电源和负电源之间(或接地电压)扩展。其次，放大器的输出摆幅也应当接近电源电压的两端(R-R)，提供一个与电源电压的任一端或地电位相差100mV(或小于100mV)以内的输出摆幅(V-+0.1V～V+-0.1V)。比较起来，一个标准的双电源仪表放大器的输出摆幅只能与电源电压的任一端或地电位相差1V或2V以内。当采用5V 单电源工作时，这些仪表放大器仅具有1V或2V输出电压摆幅，而真正的R-R输出仪表放大器能提供几乎与电源电压一样高的峰峰输出摆幅。另一个重要点是单电源或R-R仪表放大器采用双电源仍能工作(甚至更好)并且通常其工作电源电压比传统的双电源器件低。 电源解耦是一个经常被工程师忽视的重要细节。通常，旁路电容器(典型值为0.1μF)连接在每个IC的电源引脚和地之间。尽管通常情况适合，但是这在实际应用中可能无效或甚至产生比根本没有旁路电容器更坏的瞬态电压。因此考虑电路中的电流在何处产生，从何处返回和通过什麽路径返回是很重要的问题。一旦确定，应当在地周围和其他信号路径周围旁路这些电流。 通常，像运算放大器一样，大多数单片仪表放大器都有其以电源的一端或两端为参考端的积分器并且应当相对输出参考端解耦。这意味著对于每颗晶片在每个电源引脚与仪表放大器的参考端在PCB上的连接点之间应连接一个旁路电容器，如图1所示。 图1、电源旁路的推荐方法 1.输入接地返回的重要性 当使用仪表放大器电路时出现的一个最常见的应用问题是缺乏为仪表放大器的输入偏置电流提供一个DC返回路径。这通常发生在当仪表放大器的输入是容性耦合时。图2示出这样一个电路。
第三节仪器放大器(三运放) 在工业测量，医疗仪器以及各种传感器探测等应用中，信号是由传感器对各种物理量（如：温度、压力、流量、血流等）进行相应的变换而来的。这些换能器产生的信号往往很微弱，而且其中其中包含有很高的共模电压信号及各种共模干扰。被测对象有一定的（甚至很高）的内阻。如：人体的心电信号为1mv左右，而共模电压可能达到10V左右，（共模/差模=10000倍），人体的阻抗几千欧到几百千欧。 基本作用：仪用放大器常用来精确放大载于高共模电压上的微弱差动信号。 主要特点： ①差动输入，具有很高的共模抑制比； ②有很高的电压增益； ③低噪声； ④高输入阻抗。 应用领域： ①信号放大。如：扩散硅压力传感器，应变计、热电偶和电阻式 热探测器； ②医用仪器仪表：心电、脑电等人体生物信号的放大。
3.1基本仪用放大器的工作原理 ⑴电路结构： 仪用放大器是在差动放大器基础上发展起来的一种比较完善的放大器。它由三个运放（A1、A2、A3）和一些精密电阻（R1--R7）构成。 A1、A2为高输入阻抗的同相放大器。A3为差动放大器。 注意：两个同相放大器不是通过R1直接接地而是相连。这是很有必要的，下面加以说明。 ⑵电路分析： ①A3为差动放大器，取匹配电阻R5=R4，R7=R6，采用电路理论 中的迭加原理及运放的虚短虚断的概念可以求出放大器的输 出为： ②仪用放大器的差模放大信号为：
可见，放大器只要求R5=R4，R7=R6两个电阻匹配。若将A1、 A2接成两个独立的同相放大器，另外需要保证A1、A2的放大 器数相等，两个R1相等，否则会带来较大误差。这在制造时 有很大的困难。 ③通常选取R2--R6为同一电阻R，则： 差模放大倍数： 由上式可见，只要改变R1，即可改变增益，很方便。 ④讨论：制造时，应尽量将A1，A2特性相等，R2和R3，R4 和R2，R1和R7要尽量配成对，才能减少电路的误差。 由于A1和A2为近似相同的同相放大器，由共模电压引起的输出也近似相等，位差动放大器A3相差后可以补偿掉A1和 A2共模放大倍数引起的误差。这时放大器的共模误差主要取决 于A3的共模抑制比。由于A1A2具有相同的温度漂移特性，通 过差动放大器A3的相减作用而达到补偿，改善了其温度特性。 ⑤仪用放大器已被制造成一块集成的放大器。其内部各电阻对运 放较好地保证匹配关系。器件中温度特性也比较一致。可以在 很宽的温度范围内保证放大器数的精度和稳定性。 3.2应用举例 (1)压力测量
仪表放大器应用工程师指南（第三版）仪表放大器应用工程师指南 第一章仪表放大器的基本原理 前言 仪表放大器有时被错误地理解。并非所有用于仪器仪表的放大器都是仪表放大器，而且仪表放大器决不只用于仪器仪表。仪表放大器用于从电机控制到数据采集以及汽车系统等诸多领域。本书的目的是阐述什么是仪表放大器，它的工作原理怎样，如何使用它以及在何处使用它等基本问题。另外，本书还介绍了几种不同类型的仪表放大器。 仪表放大器与运算放大器的区别是什么, 仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益单元。大9多数情况下，仪表放大器的两个输入端阻抗平衡并且阻值很高，典型值为 Ω10或更大。其输入偏置电流也很低，典型值为1nA至50 nA。与运算放大器一样，仪表放大器输出阻抗也很低，在低频段通常仅有几毫欧。 运算放大器的闭环增益是由其反向输入端和输出端之间连接的外部电阻决定。与运算放大器不同的是，仪表放大器使用一个与信号输入端隔离的内部反馈电阻网络。对仪表放大器的两个差分输入端施加输入信号，其增益既可由内部预置，也可由用户通过引脚连接一个内部或者外部增益电阻器设置，该增益电阻器也与信号输入端隔离。 图1-1所示的是一个电桥前置放大电路，即为一种典型的仪表放大器应用。当检测信号时，电桥电阻阻值改变，使电桥失去平衡并且在电桥两端产生一个差分的电压变化。该电桥的信号输出就是这种差分电压，且其直接连接到仪表放大器的输入端。此外，恒定的直流电压也施加到电桥的两输入端。这种直流电压通常在两输
入端是相等的或是共模的。仪表放大器的主要作用通常是抑制共模直流电压或对两输入端共模的任何其它电压，同时放大差分信号电压，即两输入端之间的电压差。 相反，如果若在该类应用中采用标准的运算放大器，那么它只会对信号电压和任何直流信号、噪声或其它共模电压进行简单放大。因此，信号会淹没在直流失调电压与噪声之中。正因为如此，即使最好的运算放大器也不能有效地提取微弱的信号。图1-2对比了运算放大器和仪表放大器输入特征之间的差别。信号放大与共模抑制(CMR) 仪表放大器是一种放大两输入信号电压之差而抑制对两输入端共模的任何信号的器件。因此，仪表放大器在从传感器和其它信号源提取微弱信号时提供非常重要的功能。 共模抑制(CMR) 是指抵消任何共模信号(两输入端电位相同)同时放大差模信号(两输入端的电位差)的特性，这是仪表放大器所提供的最重要的功能。直流和交流的共模抑制比都是仪表放大器的重要技术指标。使用现代任何质量合格的仪表放大
三运放仪表放大器工作原理分析 图1 所示的三运放仪表放大器看似为一种简单的结构，因为它使用已经存在了几十年的基本运算放大器(op amp)来获得差动输入信号。运算放大器的输入失调电压误差不难理解。运算放大器开环增益的定义没有改变。运算放大器共模抑制(CMR)的简单方法自运算放大器时代之初就已经有了。那么，问题出在哪里呢？ 图1：三运放仪表放大器，其VCM 为共模电压，而VDIFF 为相同仪表放大器的差动输入。 单运算放大器和仪表放大器的共享CMR 方程式如下：本方程式中，G 相当于系统增益，VCM 为相对于接地电压同样施加于系统输入端的变化电压，而VOUT 为相对于变化VCM 值的系统输出电压变化。 在CMR 方面，运算放大器的内部活动很简单，其失调电压变化是唯一的问题。就仪表放大器而言，有两个影响器件CMR 的因素。第一个也是最重要的 因素是，涉及第三个放大器（图1，A3）电阻比率的平衡问题。例如，如果R1 等于R3，R2 等于R4，则理想状况下的三运放仪表放大器CMR 为无穷大。然而，我们还是要回到现实世界中来，研究R1、R2、R3 和R4 与仪表放大器CMR 的关系。 具体而言，将R1：R2 同R3：R4 匹配至关重要。结合A3，这4 个电阻从 A1 和A2 的输出减去并增益信号。电阻比之间的错配会在A3 输出端形成误差。方程式2 在这些电阻关系方面会形成CMR 误差：例如，如果R1、R2、R3 和R4 接近相同值，且R3：R4 等于R1/R2 的1.001，则该0.1%错配会带来仪表放大器CMR 的降低，从理想水平降至66dB 级别。 根据方程式1，仪表放大器CMR 随系统增益的增加而增加。这是一个非常
-14- 《国外电子元器件》2000年第6期2000年6月 图1INA118的内部电路 图2 INA118的引脚排列 精密低功耗仪表放大器INA118及其应用 信息产业部电子六所 杨昌金北京联合大学机电工程学院 王涛 Precision And Lo w Po wer Instrument Am p l if ier INA118 Yan g Chan gj in Wan g Tao 摘要:INA118是美国B -B 公司生产的精密仪表放大器,它在内部集成了输入保护电路,其增益可由外部可调增益电阻R g 进行调节。本文介绍了INA118的原理、特性及应用电路。关键词:共模抑制;频带宽度;增益;轨至轨;INA118分类号:TN 722文献标识码:B 文章编号:1006-6977(2000)06- 0014- 02 ●新特器件应用 1.概述 INA118是美国B -B 公司生产的精密仪表放 大器系列中的一种,它具有精度高、功耗低、共模抑制比高和工作频带宽等优点,适合对各种微小信号进行放大。INA118独特的电流反馈结构使得它在较高的增益下也能保持很高的频带宽度(G =100时带宽为70k Hz )。 INA118由三个运算放大器组成差分放大结构,其内部电路如图1所示。内置输入过压保护,且可通过外置不同大小的电阻实现不同的增益(从1 到1000),因而应用范围很广。 2.引脚图及引脚功能 INA118的引脚排列如图2所示。各引脚的功 能说明如表1所列。 3.电气参数 INA118的主要参数如下: ●最大偏移电压:50μV ;●最大温漂:0.5μV /℃;●最大输入基极电流:5nA ; ●最小共模抑制比:110dB ; ●输入过压保护电压:±40V ;●电源电压:±1.35V ～±18V ;●溃散电流:350μA ;●带宽:单位增益时为800k Hz ;●稳定时间:单位增益时为25μs ;●过载恢复时间:20μs ;●工作温度范围:-40℃～85℃;●封装形式:8脚D IP 或SO 。 4.工作原理 INA118由于内含输入保护电路,因此,如果输 入过载,保护电路将把 输入电流限制在1.5到5mA 的安全范围内,以保证后续电路的安全。 此外,输入保护电路还 能在无电源供电的情况
下面是我上月25号整理的，当时偶然发现我就趋值班的时间整理了一下，现在整理一下供大家点评。下面有下划线的地方是我修改过的（方括号［］内是原译和本人观点），我觉得这样比较通顺一点，正文中的黑体处属于准确性明显不足的地方。今天还发现了一个明显是错误的地方，呆会帖出来，大家看看是不是？ 信号放大与 CMR ［原译：仪表放大器是一种放大两输入信号电压之差而抑制对两输入端共模的任何信号的器件。----观点：原文说得好好的，但译出了一种洋味，特别是那个“对”字，纯属多余又影响理解。|| 原文：An instrumentation amplifier is a device that amplifies the dif ference between two input signal voltages while rejecting any signals that are common to both inputs. 抑制这两个输入端共模信号的器件，因此，仪表放大器在从传感器和其它信号源提取微弱信号时提供非常重要的功能。 共模抑制（CMR）是指抵消任何共模信号（［原译：两输入端电位相同----观点：两个输入端的电位|| 原文：the same potential on both inputs］）同时放大差模信号（两输入端的电位差）的特性，这是仪表放大器所提供的最重要的功能（阅读附注：也可以说是表现最突出、最有吸引力的功能/性能）。［原译：DC 和交流（AC）CMR 两者都是仪表放大器的重要技术指标----观点：意思没错，就是有点“涩”，翻译时加上CMR的中文意思更多方便更语言化一点，但那个“两者”是没有必要加进去了。|| 原文：Both dc and ac common-mode rejection are important in-amp specifications.］直流和交流的共模抑制CMR都是它的重要技术指标。［原译：使用现代任何质量合格的仪表放大器都能将由于DC 共模电压（即，出现在两输入端的DC 电压）产生的任何误差减小到80 dB 至120 dB。----观点：理由同上句，但读者要注意原文并没有说交流共模抑制也能达到8 0～120dB。|| 原文：Any errors due to dc common-mode voltage (i.e., dc v oltage present at both inputs) will be reduced 80 dB to 120 dB by any mo dern in-amp of decent quality 共模电压（即出现在两输入端的直流电压）产生的任何误差减小到80～120dB。 然而，［原译：如果AC CMR 不够大会产生一种很大的时变误差。因为它通常随着频率产生很大变化，所以要在仪表放大器的输出端消除它是困难的。幸好大多数现代单片集成电
三运放组成的仪表放大器电路分析 仪表放大器与运算放大器的区别是什么？ 仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益单元。大多数情况下，仪表放大器的两个输入端阻抗平衡并且阻值很高，典型值≥109 ?。其输入偏置电流也应很低，典型值为 1 nA至 50 nA。与运算放大器一样，其输出阻抗很低， 在低频段通常仅有几毫欧（m?）。运算放大器的闭环增益是由其反向输入端和输 出端之间连接的外部电阻决定。与放大器不同的是，仪表放大器使用一个内部反馈电阻网络，它与其信号输入端隔离。对仪表放大器的两个差分输入端施 加输入信号，其增益既可由内部预置，也可由用户通过引脚连接一个内部或者外部增益电阻器设置，该增益电阻器也与信号输入端隔离。 专用的仪表放大器价格通常比较贵，于是我们就想能否用普通的运放组成仪表放大器？答案是肯定的。 使用三个普通运放就可以组成一个仪用放大器。电路如下图所示： 输出电压表达式如图中所示。 看到这里大家可能会问上述表达式是如何导出的？为何上述电路可以实现仪表放大器？下面我们就将探讨这些问题。在此之前，我们先来看如下我们很熟悉的差分电路： 如果R1 ＝ R3，R2 ＝ R4，则VOUT = (VIN2—VIN1)(R2/R1) 这一电路提供了仪表放大器功能，即放大差分信号的同时抑制共模信号，但它也有些缺陷。首先，同相输入端和反相输入端阻抗相当低而且不相等。在这一例子中VIN1反相输入阻抗等于 100 k?，而VIN2同相输入阻抗等于反相输入阻抗的两倍，即200 k?。因此，当电压施加到一个输入端而另一端接
地时，差分电流将会根据输入端接收的施加电压而流入。（这种源阻抗的不平衡会降低电路的CMRR。）另外，这一电路要求电阻对R1 /R2和R3 /R4的比值匹配得非常精密，否则，每个输入端的增益会有差异，直接影响共模抑制。例如，当增益等于 1 时，所有电阻值必须相等，在这些电阻器中只要有一只电阻值有 0.1% 失配，其CMR便下降到 66 dB（2000:1）。同样，如果源阻抗有 100 ?的不平衡将使CMR下降 6 dB。 为解决上述问题，我们在运放的正负输入端都加上电压跟随器以提高输入阻抗。如下图所示： 以上前置的两个运放作为电压跟随器使用，我们现在改为同相放大器，电路如下所示： 输出电压表达式如上图所示。上图所示的电路增加增益（A1 和 A2）时， 它对差分信号增加相同的增益，也对共模信号增加相同的增益。也就是说，上述电路相对于原电路共模抑制比并没有增加。 下面，要开始最巧妙的变化了！看电路先：
电源招聘专家使用仪表放大器的高性能加法器 随着仪表放大器价格的逐步下滑，它们可以为传统上采用运算放大器的应用提供更高的性能。图1中的运放加法器有一些缺点。首先，输入端为中低输入阻抗，这是由每个信号的输入电阻所决定的。当驱动信号源阻抗较大，或需要设计低阻驱动源时，这种结构会产生增益误差。另外，电路也没有共模抑制能力，因此输入端必须是单端的。最大增益的通道限制了整个系统的性能。一个通道的较高增益会产生较低带宽、较大失真，并增加系统所有通道上的噪声。为限制这些作用，即使低性能的加法器也需要高性能、大带宽的运放。 这款运放加法器的噪声增益为1+10,000/(10||10,000)。最高增益的输入信号以及10Ω阻抗决定了噪声增益，但所有的输入缓冲器都增加了偏移电压、增益误差、噪声与失真。你可以用仪表放大器增加输入阻抗，提高共模抑制能力。一只仪表放大器的输出电压与正、负输入端之间的压差成正比。 图1，一种采用单运放的典型加法器结构。 在RG脚连接一只电阻RGAIN，就可将此信号放大（图2）。输出电压产生于参考脚与输出脚之间。这种结构可以用参考脚将一个加法器结构中的多个信号级联起来。每个仪表放大器的增益可以设定为不同值。
电源招聘专家 图2，两只仪表放大器为该加法器电路提供了更多的输入阻抗。 图3，在高于300 Hz频率下，仪表放大器结构表现出更强的THD+N性能。 本系统比简单的运放加法器有多个优点。例如，每个输入端都有极高的输入阻抗，并有独立的共模抑制能力，它由连接到该通道上的仪表运放所决定。通道增益越高，则共模抑制越大，得到的误差越小。还可以使用仪表放大器的反相与非反相端，方便地加减信号；如果愿意，该放大器也可以使用差分输入信号。此外，每个信号的失真、噪声增益和带宽都与其它信号无关，从而有较低的偏移电压、增益误差、噪声和失真。图3的THD+N（总谐波失真加噪声）图表明，仪表放大器加法器的失真为运放加法器的五分之一，哪怕所用仪表放大器的带宽为1MHz，并工作在1mA，而运放带宽为8 MHz，工作在4.5mA。
仪表放大器与运算放大器的区别是什么？ 文章来源：EDN博客作者：zhangjinlei2005 访问次数：513 -------------------------------------------------------------------------------- 该文章讲述了仪表放大器与运算放大器的区别是什么？的电路原理和应用 仪 表放大器与运算放大器的区别是什么？ 仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益单元。大多数情况下，仪表放大器的两个输入端阻抗平衡并且阻值很高，典型值≥109 Ω。其输入偏置电流也应很低，典型值为1 nA至50 nA。与运算放大器一样，其输出阻抗很低， 在低频段通常仅有几毫欧（mΩ）。运算放大器的闭环增益是由其反向输入端和输 出端之间连接的外部电阻决定。与放大器不同的是，仪表放大器使用一个内部反馈电阻网络，它与其信号输入端隔离。对仪表放大器的两个差分输入端施 加输入信号，其增益既可由内部预置，也可由用户通过引脚连接一个内部或者外部增益电阻器设置，该增益电阻器也与信号输入端隔离。 专用的仪表放大器价格通常比较贵，于是我们就想能否用普通的运放组成仪表放大器？答案是肯定的。使用三个普通运放就可以组成一个仪用放大器。电路如下图所示： 输出电压表达式如图中所示。 看到这里大家可能会问上述表达式是如何导出的？为何上述电路可以实现仪表放大器？下面我们就将探讨这些问题。在此之前，我们先来看如下我们很熟悉的差分电路： 如果R1 ＝R3，R2 ＝R4，则VOUT = (VIN2—VIN1)(R2/R1) 这一电路提供了仪表放大器功能，即放大差分信号的同时抑制共模信号，但它也有些缺陷。首先，同相输入端和反相输入端阻抗相当低而且不相等。在这一例子中VIN1反相输入阻抗等于100 kΩ，而VIN2同相输入阻抗等于反相输入阻抗的两倍，即200 kΩ。因此，当电压施加到一个输入端而另一端接地时，差分电流将会根据输入端接收的施加电压而流入。（这种源阻抗的不平衡会降低电路的CMRR。） 另外，这一电路要求电阻对R1 /R2和R3 /R4的比值匹配得非常精密，否则，每个输入端的增益会有差异，直接影响共模抑制。例如，当增益等于1 时，所有电阻值必须相等，在这些电阻器中只要有一只电阻值有0.1% 失配，其CMR便下降到66 dB （2000:1）。同样，如果源阻抗有100 Ω的不平衡将使CMR下降6 dB。 为解决上述问题，我们在运放的正负输入端都加上电压跟随器以提高输入阻抗。如下图所示： 以
运算放大器应用设计的几个技巧 一、如何实现微弱信号放大？ 传感器+运算放大器+ADC+处理器是运算放大器的典型应用电路，在这种应用中，一个典型的问题是传感器提供的电流非常低，在这种情况下，如何完成信号放大？张世龙指出，对于微弱信号的放大，只用单个放大器难以达到好的效果，必须使用一些较特别的方法和传感器激励手段，而使用同步检测电路结构可以得到非常好的测量效果。这种同步检测电路类似于锁相放大器结构，包括传感器的方波激励，电流转电压放大器，和同步解调三部分。他表示，需要注意的是电流转电压放大器需选用输入偏置电流极低的运放。另外同步解调需选用双路的SPDT模拟开关。 另有工程师朋友建议，在运放、电容、电阻的选择和布板时，要特别注意选择高阻抗、低噪声运算和低噪声电阻。有网友对这类问题的解决也进行了补充，如网友“1sword”建议： 1)电路设计时注意平衡的处理，尽量平衡，对于抑制干扰有效，这些在美国国家半导体、BB(已被TI收购)、ADI等公司关于运放的设计手册中均可以查到。 2)推荐加金属屏蔽罩，将微弱信号部分罩起来(开个小模具)，金属体接电路地，可以大大改善电路抗干扰能力。 3)对于传感器输出的nA?级，选择输入电流pA?级的运放即可。如果对速度没有多大的要求，运放也不贵。仪表放大器当然最好了，就是成本高些。 4)若选用非仪表运放，反馈电阻就不要太大了，M欧级好一些。否则对电阻要求比较高。后级再进行2级放大，中间加入简单的高通电路，抑制50Hz干扰。 二、运算放大器的偏置设置 在双电源运放在接成单电源电路时，工程师朋友在偏置电压的设置方面会遇到一些两难选择，比如作为偏置的直流电压是用电阻分压好还是接参考电压源好？有的网友建议用参考电压源，理由是精度高，此外还能提供较低的交流旁路，有的网友建议用电阻，理由是成本低而且方便，对此，张世龙没有特别指出用何种方式，只是强调双电源运放改成单电源电路时，如果采用基准电压的话，效果最好。这种基准电压使系统设计得到最小的噪声和最高的PSRR。但若采用电阻分压方式，必须考虑电源纹波对系统的影响，这种用法噪声比较高，PSRR比较低。 三、如何解决运算放大器的零漂问题？ 有网友指出，一般压电加速度传感器会接一级电荷放大器来实现电荷——电压转换，可是在传感器动态工作时，电荷放大器的输出电压会有不归零的现象发生，如何解决这个问题？ 对此，网友“Frank”分析道，有几种可能性会导致零漂：1)反馈电容ESR特性不好，随电荷量的变化而变化；2)反馈电容两端未并上电阻，为了放大器的工作稳定，减少零漂，在反馈电容两端并上电阻，形成直流负反馈可以稳定放大器的直流工作点；3)可能挑选的运算放大器的输入阻抗不够高，造成电荷泄露，导致零漂。 网友“camel”和“windman”还从数学分析的角度对造成零漂的原因进行了详细分析，认为除了使干扰源漂移小以外还必须使传感器、缆线电阻要大，运放的开环输入阻抗要高、运放的反馈电阻要小，即反馈电阻的作用是为了防止漂移，稳定直流工作点。但是反馈电阻太小的话，也会影响到放大器的频率下限。所以必须综合考虑！ 而嘉宾张世龙则建议，对于电荷放大器输出电压不归零的现象，一般采用如下办法来解决： 1)采用开关电容电路的技巧，使用CDS采样方式可以有效消除offset电压；2)采用同步检测电路结构，可以有效消除offset电压。
