Q1：伺服电机与普通电机有何区别？ A1：伺服电机与普通电机最大的区别在于电机转子和反馈装置。伺服电机转子表面贴有强力磁钢片，因此可以通过定子线圈产生的磁场精确控制转子的位置，并且加减速特性远高于普通电机。反馈装置可以精确反馈电机转子位置到伺服驱动器，伺服电机常用的反馈装置有光学编码器、旋转变压器等。 Q2：伺服驱动器输入电源是否可接单相220V ？ A2：台达伺服1.5KW（含）以下可接单相/三相220V电源，2.0KW（含）以上只能接三相220V电源。三相电源整流出来的直流波形质量更好，质量不好的直流电源会消耗母线上电容的能量，电机急加减速时电容会对母线充放电来保持母线电压稳定，因此三相电源输入比单相电源输入伺服的特性会好一些，三相电源输入提供的电流也更大。 Q3：伺服驱动器输出到电机的UVW三相是否可以互换？ A3：不可以，伺服驱动器到电机UVW的接法是唯一的。普通异步电机输入电源UVW两相互换时电机会反转，事实上伺服电机UVW任意两相互换电机也会反转，但是伺服电机是有反馈装置的，这样就出现正反馈会导致电机飞车。伺服驱动器会检测并防止飞车，因此在UVW
接错线后我们看到的现象是电机以很快的速度转过一个角度然后报警过负载ALE06。 Q4：伺服电机为何要Servo on之后才可以动作？ A4：伺服驱动器并不是在通电后就会输出电流到电机，因此电机是处于放松的状态（手可以转动电机轴）。伺服驱动器接收到Servo on信号后会输出电流到电机，让电机处于一种电气保持的状态，此时才可以接收指令去动作，没有收到指令时是不会动作的即使有外力介入（手转不动电机轴），这样伺服电机才能实现精确定位。
ASD伺服常见问题处理方式 1,伺服驱动器输出到电机的UVW三相是否可以互换？ 不可以，伺服驱动器到电机UVW的接法是唯一的。普通异步电机输入电源UVW两相互换时电机会反转，事实上伺服电机UVW任意两相互换电机也会反转，但是伺服电机是有反馈装置的，这样就出现正反馈会导致电机飞车。伺服驱动器会检测并防止飞车，因此在UVW接错线后我们看到的现象是电机以很快的速度转过一个角度然后报警过负载ALE06。 2,伺服电机为何要Servo on之后才可以动作？ 伺服驱动器并不是在通电后就会输出电流到电机，因此电机是处于放松的状态（手可以转动电机轴）。伺服驱动器接收到Servo on信号后会输出电流到电机，让电机处于一种电气保持的状态，此时才可以接收指令去动作，没有收到指令时是不会动作的即使有外力介入（手转不动电机轴），这样伺服电机才能实现精确定位。 3,伺服驱动器报警ALE01如何处理？ 检查UVW线是否有短路。如果把UVW线与驱动器断开再通电仍然出现ALE01则是驱动器硬件故障。 4,ALE02过电压/ALE03低电压报警发生时如何处理？ 首先使用万用表测量输入电压是否在允许范围内；再次是通过驱动器或伺服软件示波器监视“主回路电压”，这是直流母线电压，电压伏数应该是输入交流电压的1.414倍，正常来讲应该不会有太大的偏差。如果偏差很大需返厂重新校准。ALE02/ALE03报警是以“主回路电压”来判断的。 5,在高速运行时机台在中途有很明显的一钝，观察发现是中途有ALE03报警产生，但是一闪就消失了，如何解决这个问题？ 在高速运行时会消耗很大能量，母线电压会下降，如果输入电压偏低此时就会出现ALE03报警。报警发生时伺服马上停止，母线电压恢复正常，报警自动消失，伺服会继续运行，因此看起来就是明显的一钝。这种情况多发生在使用单相电源供电时，建议主回路使用三相电源供电。参数P2-65 bit12置ON可使ALE03报警发生时，母线电压恢复后报警不会自动消失。 6,伺服驱动器报警ALE04如何处理？ AB系列伺服驱动器配ECMA马达时功率不匹配上电会报警ALE04，除这种情况外刚一上电就报警ALE04就是电机编码器故障。如果在使用过程中出现ALE04报警是因为编码器信号被干扰，请查看编码器线是否是屏蔽双绞、驱动器与电机间地线是否连接，或者在编码器线上套磁环。通过ALE04.EXE软件可以监测每次Z脉冲位置AB脉冲计数是否变化，有变化则会报
何謂伺服的低頻擺振？當發生低頻擺振時如何處理？ 若系統剛性不足，在定位命令結束後，即使馬達本身已經接近靜止，機械傳動端仍會出現持續擺動。低頻抑振功能可以用來減緩機械傳動端擺動的現象。低頻抑振的範圍為 1.0 ~ 100.0Hz。本功能提供手動設定與自動設定，但目前只有ASDA-A2系列機種支援此功能。 低頻抑振方式分為自動及手動方式： (1) 自動設定 若使用者難以直接知道頻率的發生點，可以開啟自動低頻抑振功能。此功能會自動尋找低頻擺動的頻率。若P1-29設定為1時，系統會先自動關閉低頻抑振濾波功能，並開始自動尋找低頻的擺動頻率。當自動偵測到的頻率維持固定後，P1-29會自動設回0，並會將第一擺動頻率設定在P1-25且P1-26設為1。第二擺動頻率設定在P1-27且將P1-28設為1。當P1-29自動設回零後，低頻擺動依然存在，請檢查低頻抑振P1-26或P1-28是否已被自動開啟。若P1-26與P1-28皆為零，代表沒有偵測到任何頻率，此時請減少低頻擺動檢測準位P1-30，並設定P1-29 = 1，重新尋找低頻的擺動頻率。 (2) 手動設定 低頻抑振有兩組低頻抑振濾波器，第一組為參數P1-25 ~ P1-26，第二組為參數P1-27 ~ P1-28。可以利用這兩組濾波器來減緩兩個不同頻率的低頻擺動。參數P1-25與P1-27用來設定低頻擺動所發生的頻率，低頻抑振功能唯有在低頻抑振頻率參數設定與真實的擺動頻率接近時，才會抑制低頻的機械傳動端的擺動。參數P1-26與P1-28用來設定經濾波處理後的響應，當P1-26與P1-28設定越大響應越好，但設太大容易使得馬達行走不順。參數P1-26與P1-28出廠值預設值為零，代表兩組濾波器的功能皆被關閉。 伺服煞車電阻使用時機為何？ 當伺服驅動器搭配馬達運轉時，若驅動器面板出現ALE05（回生能量異常）時，代表馬達回生產生的能量超過驅動器內建回生電阻所能消耗的能量，此時必須安裝回生電阻，提高驅動器回生能量消耗速度。 ASDA-A2系列內建回生電阻規格：
台达品牌变频器的VFD-B系列故障代码详表 故障代码故障现象/ 类型 故障原因解决对策 occ 交流电机驱 动侦测输出 侧有异常突 增的过电流 产生 检查电机额定与电流驱动 器额定是否相匹配 检查交流电机驱动器U-V-W 见有无短路 检查与电机连线是否有短 路现象或接地 检查交流电机驱动器与电 机的落地有无松动 加长加速时间 检查是否电机是否有超额 负载 ov 交流电机驱 动器侦测内 部直流高压 侧有过电压 现象 检查输入电压是否与在交 流电机驱动器额定输出电 压范围内，并监测是否有突 破电压产生 若是由于电机惯量回升电 压，造成交流电机驱动器内 部直流高压侧电压过高，此 时可加长减速间或加装刹 车电阻 oH 交流驱动器 侦测内部温 度过高，超 过保护 位准 检查温度是否过高 检查散热片是否有异物，风 扇有无转动 检查交流电机驱动器通风 空间是否足够
Lv 交流电机驱 动器内部直 流电压侧过 低 检查输入电源电压是否正 常 检查负载是否有突然的重 载，是否三相机种单相电源 入力或欠相 Lv 输出电流超 过交流电机 驱动器可承 受的电流， 若输出150 （%）的交流 电机驱动器 额定电流， 可承受60秒 检查电机是否过负载 减低转矩提升设定值 是否三相机种单相电源入 力或欠相 oL1 内部电子热 动电驿保 护动作 检查电机是否过载 检查电机额定电流值是否 适当 检查电子热动电驿功能设 定 增加电机容量 oL2 电机负载过 大检查电机负载是否过大检查过转矩出位准设定值（06-03----06-05); oL1 内部电子热 动电驿保 护动作 检查电机是否过载 检查电机额定电流值是否 适当 检查电子热动电驿功能设 定 增加电机容量
台达伺服器异警处理 RLE01：过电流：主回路电流值超越电机瞬间最大电流值1.5倍时动作 1．驱动器输出短路：检查电机与驱动器接线状态或导线本体是否短路，排除短路状态，并防止金属导体外露 2. 电机接线异常：检查电机连接至驱动器的接线顺序，根据说明书的配线顺序重新配线 3. IGBT 异常：散热片温度异常，送回经销商或原厂检修 4. 控制参数设定异常：设定值是否远大于出厂预设值，回复至原出厂预设值，再逐量修正 5. 控制命令设定异常：检查控制输入命令是否变动过于剧烈，修正输入命令变动率或开启滤波功能 RLE02：过电压：主回路电压值高于规格值时动作 1．主回路输入电压高于额定容许电压值：用电压计测定主回路输入电压是否在额定容许电压值以内（参照11-1），使用正确电压源或串接稳压器 2. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器 3. 驱动器硬件故障：当电压计测定主回路输入电压在额定容许电压值以内仍然发生此错误，送回经销商或原厂检修 RLE03：低电压：主回路电压值低于规格电压时动作 1．主回路输入电压低于额定容许电压值：检查主回路输入电压接线是否正常，重新确认电压接线 2. 主回路无输入电压源：用电压计测定是否主回路电压正常，重新确认电源开关 3. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器 RLE04：RLE04：Z 脉冲所对应磁场角度异常 1．编码器损坏：编码器异常，更换电机 2. 编码器松脱：检视编码器接头，重新安装 RLE05：回生错误：回生控制作动异常时动作 1．回生电阻未接或过小：确认回生电阻的连接状况，重新连接回生电阻或计算回生电阻值 2. .回生用切换晶体管失效：检查回生用切换晶体管是否短路，送回经销商或原厂检修 3. 参数设定错误：确认回生电阻参数（P1-52）设定值与回生电阻容量参数（P1-53）设定，重新正确设定 RLE06：过负载：电机及驱动器过负载时动作 1．超过驱动器额定负载连续使用：可由驱动器状态显示P0-02设定为11后，监视平均转矩[%]是否持续一直超过100%以上，提高电机容量或降低负载 2. 控制系统参数设定不当：机械系统是否摆振、加减速设定常数过快，调整控制回路增益值、加减速设定时间减慢 3. 电机、编码器接线错误：检查U、V、W 及编码器接线是否准确 4. 电机的编码器不良：送回经销商或原厂检修 RLE07：过速度：电机控制速度超过正常速度过大时动作 1．速度输入命令变动过剧：用信号检测计检测输入的模拟电压信号是否异常，调整输入变信号动率或开启滤波功能 2. 过速度判定参数设定不当：检查过速度设定参数P2-34（过速度警告条件）是否太小，检查过速度设定参数P2-34（过速度警告条件）是否太小 RLE08：异常脉冲控制命令：脉冲命令的输入频率超过硬件界面容许值时动作 1．脉冲命令频率高于额定输入频率：用脉冲频率检测计检测输入频率是否超过额定输入频率，正确设定输入脉冲频率 RLE09：位置控制误差过大：位置控制误差量大于设定容许值时动作 1．最大位置误差参数设定过小：确认最大位置误差参数P2-35（位置控制误差过大警告条件）设定值，加大P2-35 （位置控制误差过大警告条件）设定值 2. 增益值设定过小：确认设定值是否适当，正确调整增益值 3. 扭矩限制过低：确认扭矩限制值，正确调整扭矩限制值 4. 外部负载过大：检查外部负载，减低外部负载或重新评估电机容量。更换摇床电机。 RLE10：芯片执行超时：芯片异常时动作 1．芯片动作异常：电源复位检测，复位仍异常时，送回经销商或原厂检修 RLE11：编码器异常：编码器产生脉冲信号异常时动作
三相機種的變頻器是否可以接單相入力電源？ 台達變頻器為單相及三相機種，其最大的差異在於電容的配置。單相機種會配置比較大的電容，因此若三相機種只接單相入力，可能導致輸出電流不足，且會發生欠相的異常。為確保系統正常運行，請搭配使用正確的電源系統。 變頻器使用 在硬體上需加裝PG卡，在PG卡上的開關設置編碼器為Open-Collector或是 Line-Driver型式，並設置正確的電壓大小。在參數上，設定編碼器每轉的脈波數及輸入脈波型式。以台達VFD-VE系列變頻器為例，選用EMV-PG01X的PG卡，且編碼器一圈有1024個脈波，為Open-Collector 12V型，此時，PG卡需設置(如下圖) 在參數設定方面，需設定參數10-00每轉脈波數為1024。另外，在設定10-01之前，需先確定該編碼器的脈波型式為AB相、脈波加方向或單一脈波，再加以設定。 之後只要將參數00-04設為7，就可以在使用者顯示的內容看到馬達實際由編碼器回授的轉速。 無感測向量控制 a.優異開迴路速度控制，不必滑差補償 b.在低度時有高轉矩，不必提供過多之轉矩增強 c.更低損耗,更高效率 d.更高動力響應- 尤其是階梯式負載 e.大馬達有穩定之運轉 f.在電流限制，改善滑差控制有較好之表現 在台達交流馬達驅動器的輸入
電源輸入側電抗器 用於變頻器/驅動器輸入端，電抗器保護著靈敏電子設備使其免受變頻器產生的電力雜訊干擾(如電壓凹陷、脈衝、失真、諧波等)，而藉由電抗器吸收電源上的突波，更能使變頻器受到良好的保護。 變頻器/驅動器輸出側電抗器 在長距離電纜接線應用中，使用IGBT保護型電抗器於馬達與變頻器之間，來減緩dv/dt值及降低馬達端的反射電壓。使用負載電抗器於輸出端，可抑制負載迅速變化所產生的突波電流，即使是負載短路亦可提供保護。 何謂控速比 可控速範圍是以馬達的額定轉速為基準，在定轉矩操作區中為維持額定轉矩，其額定轉速與最低轉速的比值，例如一典型交流伺服馬達的可控速範圍為1000:1，亦即若馬達的額定轉速為2000 rpm/min，其最低轉速為2 rpm/min；而且在此控速範圍內，由無載至額定負載時，其轉速誤差百分比值均能滿足所設定的控速精度，如+-0.01%。轉速誤差百分比值是由下式計算：(如下圖) 什麼是變頻器的失速防止功能？ 如果給定的加速時間過短，變頻器的輸出頻率變化遠遠超過轉速的變化，變頻器將因流過過電流而跳機，而自由運轉停止，這就是失速。為了防止失速使馬達繼續運轉，就要檢出電流的大小進行頻率控制。當加速電流過大時，適當放慢加速速率。減速時也是如此。兩者結合起來就是失速防止功能。 變頻器的哪些模式可以調整馬達轉速？ 變頻器上的轉速控制主要有以下： 1. 直接從變頻器面版上的可變電阻調整 2. 外接類比電壓或電流信號來調整 3. 利用變頻器的多功能輸入端子可達成多段速控制 4. 台達變頻器支援Modbus通訊，可利用上位控制器以通訊的方式改變變頻器轉速。 請問 可以，只要韌體版本為4.08版，即可運轉到2000Hz。 請問 不可以，因為EF輸入端子是數位端子，只有開及關的狀態而已，所以不能作為PTC的輸入端。 請問
X1 Y0脉冲输出Y1正转/反转Y 脉冲清除 4DOP-A 人机 ASDA 伺服驱动器 【控制要求】 ● 由台达PLC 和台达伺服，台达人机组成一个简单的定位控制演示系统。通过PLC 发送脉冲控制伺服， 实现原点回归、相对定位和绝对定位功能的演示。 ● 下面是台达DOP-A 人机监控画面： 原点回归演示画面 相对定位演示画面
绝对定位演示画面【元件说明】
【PLC 与伺服驱动器硬件接线图】 台达伺服驱动器 码器 DO_COM SRDY ZSPD TPOS ALAM HOME
【ASD-A伺服驱动器参数必要设置】 当出现伺服因参数设置错乱而导致不能正常运行时，可先设置P2-08=10（回归出厂值），重新上电后再按照上表进行参数设置。 【控制程序】
M1002 MOV K200 D1343 Y7 Y10 Y11 M20 M21 M22 M23 M24 M1334 Y12 M1346 M11 X0 X1 X3 X4 X5 X6 X7 M12 M13 设置加减速时间为 200ms Y6 M10 伺服启动伺服异常复位M0M1M2M3M4M1029 DZRN DDRVI DDRVI DDRVA DDRVA ZRST K10000 K100000K-100000K400000K-50000K5000 K20000 K20000 K200000 K200000 X2 Y0 Y0 Y0 Y0 Y0 Y1 Y1 Y1 Y1 M1M0M0M0M0M2M2M1M1M1M3M3M3M2M2M4 M4 M4 M4 M3 M0 M4 原点回归 正转圈 10跑到绝对坐标，处400000跑到绝对坐标，处 -50000定位完成后自动关闭定位指令执行伺服计数寄存器清零使能 反转圈10伺服电机正转禁止伺服电机反转禁止PLC 暂停输出脉冲伺服紧急停止伺服启动准备完毕伺服启动零速度检出伺服原点回归完成伺服定位完成伺服异常报警
台达A系列伺服电机调试 步骤 The Standardization Office was revised on the afternoon of December 13, 2020
第七轴通过伺服电机运行的调试步骤 一、概述 此文档将介绍如何通过西门子PLC来控制伺服电机的正转、反转、以某一速度进行绝对位置的定位以及电机运行错误后如何复位，伺服驱动器如何设置参数等一些最基本的伺服电机的运行操作步骤。 二、需准备的材料 1、西门子S7-1200系列PLC一台（我们准备的S7-1200 CPU1215C DC/DC/DC） 2、台达伺服电机ECMA-L110 20RS一台 3、台达伺服控制器ASD-A2-2023-M一台 4、威纶通触摸屏MT-8012IE一台 5、博途V15设计软件 6、威纶通设计软件 三、调试步骤及简单说明 调试之前首先将所有设备按照安装说明书上控制接线部分的介绍正确的接入电源，所有设备中需要特别注意的是伺服控制器的进线是三项220V 的电压。建议先让伺服电机在无负载的作用下正常运作，之后再将负载接上以免造成不必要的危险，伺服驱动器的控制用CN1信号端口来接线控制（CN1端口如何接线将提供接线图来接线）。
1、伺服驱动器的参数设置 1）、伺服驱动器面板介绍 2）、启动电源面板将显示以下几种报警画面，根据需要将参数调整到位。 画面一：将参数P2-15、P2-16、P2-17三个参数设定为0
画面二：将参数P2-10~P2-17参数中没有一个设定为21 画面三：将参数P2-10~P2-17参数中没有一个设定为23
3）、以上步骤调整好之后可以利用JOG寸动方式来试转电机和驱动器，操作 步骤如下图

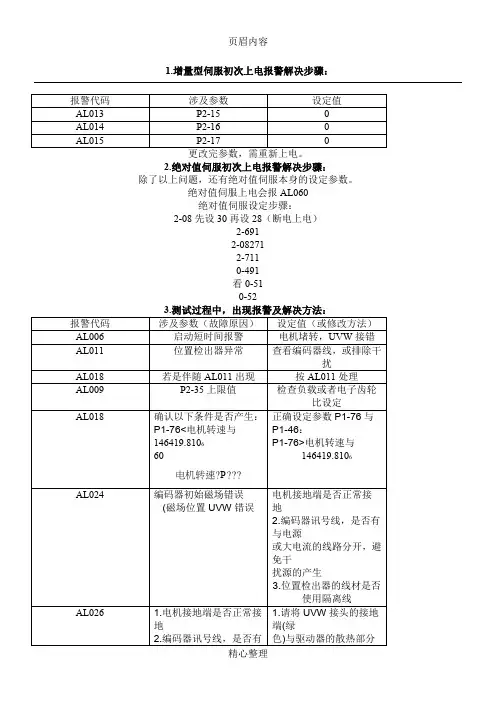

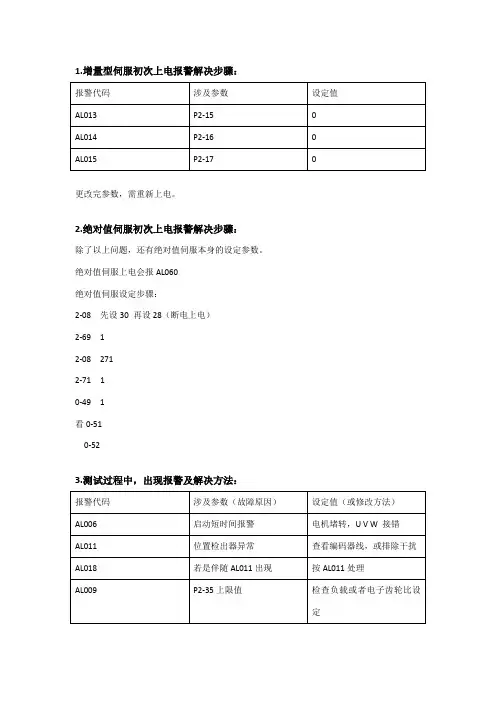

1.增量型伺服初次上电报警解决步骤： 报警代码涉及参数设定值 AL013 P2-15 0 AL014 P2-16 0 AL015 P2-17 0 更改完参数，需重新上电。 2.绝对值伺服初次上电报警解决步骤： 除了以上问题，还有绝对值伺服本身的设定参数。 绝对值伺服上电会报AL060 绝对值伺服设定步骤： 2-08 先设 30 再设 28（断电上电） 2-69 1 2-08 271 2-71 1 0-49 1 看0-51 0-52 3.测试过程中，出现报警及解决方法： 报警代码涉及参数（故障原因）设定值（或修改方法） AL006 启动短时间报警电机堵转， U V W 接错 AL011 位置检出器异常查看编码器线，或排除干扰 AL018 若是伴随 AL011 出现按 AL011 处理 AL009 P2-35 上限值检查负载或者电子齿轮比设 定 AL018 确认以下条件是否产生：正确设定参数 P1-76 与 P1-76< 电机转速与P1-46 ： 1 46 4 19.8 10 P1-76> 电机转速与 6 1 46 4 19.8 10 60 6 电机转速P AL024 AL026
编码器初始磁场错误电机 接地端是否正常接 (磁场位置 UVW 错误地 2. 编码 器讯 号线， 是否 有 与电 源 或大 电流 的线 路分 开， 避 免干 扰源 的产 生 3. 位置 检出 器的 线材 是 否使 用隔 离线1. 电机接地端是否正常 1. 请将 UVW 接头的接 接地地端(绿
2.编码器讯号线，是否有色 )与驱动器的散热部分 与电源 或大电流的线路分开，避免干 扰源的产生 3. 位置检出器的线材连接 2. 请检查编码器讯号线，是否有 与电源或大电流的线路 确实的 分隔开 3. 请使用含隔离网的线材 4.当运行过程中电机出现明显的抖动或震动： 需手动调增益看看效果 手动模式调增益： 当P2-32 设定为 0 时，速度回路的比例增益（ P2-04), 积分增益（ P2-06）, 和前馈增益（ P2-07), 可自由设定。 比例增益：增加增益会提高速度回路响应带宽 积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。 前馈增益：降低相位落后误差 另外在排除干扰的过程中需要注意： 信号线归结在一起，电源线归结在一起。两者之间至少保持 30 公分距离，以减少在运行过程中强电对弱电造成信号上的干扰！
台达变频器常见故障代码 Prepared on 24 November 2020
台达变频器常见故障代码 .过电流，这可能是变频器里面最常见的故障了。我们首先要排除由于参数问题而导致的故障。例如电流限制，加速时间过短都有可能导致过电流的产生。然后我们就必须判断是否电流检测电路出问题了。以FVR075G7S-4EX为例：我们有时会看到FVR075G7S-4EX在不接电机运行的时候面板也会有电流显示。电流来自于哪里呢这时就要测试一下它的三个霍尔传感器，为确定那一相传感器损坏我们可以每拆一相传感器的时候开一次机看是否会有电流显示，经过这样试验后基本能排除OC故障。 .过电压，我们首先要排除由于参数问题而导致的故障。例如减速时间过短，以及由于再生负载而导致的过压等，然后我们可以看一下输入侧电压是否有问题，最后我们可以看一下电压检测电路是否出现了故障，一般的电压检测电路的电压采样点，都是中间直流回路的电压。我们以三肯SVF303为例，它由直流回路取样后(530V左右的直流)通过阻值较大电阻降压后再由光耦进行隔离，当电压超过一定值时，显示“5”过压(此机器为数码管显示)我们可以看一下电阻是否氧化变值，光耦是否有短路现象等。 .欠电压。我们首先可以看一下输入侧电压是否有问题，然后看一下电压检测电路，故障判断和过压相同。 .快速熔断器故障。在现行推出的变频器大多推出了快熔故障检测功能。(特别是大功率变频器)以LG030IH-4变频器为例。它主要是对快熔前面后面的电压进行采样检测，当快熔损坏以后必然会出现快熔一端电压没有，此时隔离光耦动作，出现FU报警。更换快熔就因该能解决问题。特别应该注意的是在更换快熔前必须判断主回路是否有问题。 .过热，主要引起原因变频器内部散热不好。我们可以检查散热风扇及通风通道。 6．SC.短路故障。我们可以检测一下变频器内部是否有短路现象。我们以安川616G5A45P5为例，我们检测一下内部线路，可能不一定有短路现象，此时我们可以检测一下功率模块有可能出现了故障，在驱动电路正常的情况下，更换功率模块，应该能修复机器 .
第七轴通过伺服电机运行的调试步骤 一、概述 此文档将介绍如何通过西门子PLC来控制伺服电机的正转、反转、以某一速度进行绝对位置的定位以及电机运行错误后如何复位，伺服驱动器如何设置参数等一些最基本的伺服电机的运行操作步骤。 二、需准备的材料 1、西门子S7-1200系列PLC一台（我们准备的S7-1200 CPU1215C DC/DC/DC） 2、台达伺服电机ECMA-L110 20RS一台 3、台达伺服控制器ASD-A2-2023-M一台 4、威纶通触摸屏MT-8012IE一台 5、博途V15设计软件 6、威纶通EBproV6.0设计软件 三、调试步骤及简单说明 调试之前首先将所有设备按照安装说明书上控制接线部分的介绍正确的接入电源，所有设备中需要特别注意的是伺服控制器的进线是三项220V 的电压。建议先让伺服电机在无负载的作用下正常运作，之后再将负载接上以免造成不必要的危险，伺服驱动器的控制用CN1信号端口来接线控制（CN1端口如何接线将提供接线图来接线）。
1、伺服驱动器的参数设置 1）、伺服驱动器面板介绍 2）、启动电源面板将显示以下几种报警画面，根据需要将参数调整到位。 画面一：将参数P2-15、P2-16、P2-17三个参数设定为0
画面二：将参数P2-10~P2-17参数中没有一个设定为21 画面三：将参数P2-10~P2-17参数中没有一个设定为23
3）、以上步骤调整好之后可以利用JOG寸动方式来试转电机和驱动器，操作步骤如下图 4）、JOG模式调试正常后，在通过PLC控制伺服电机运转，需设定以下几个参数用来。 ①、P1-01设定成Pt模式 00000
台达伺服基本参数设置 1．新伺服驱动器一般会报警。如：ALE13（紧急停止）解除方法P2-15参数值设为122 ALE14（逆向极限异常）解除方法P2-16参数值设为0 ALE15（正向极限异常）解除方法P2-17参数值设为0 2．脉冲设置P1-00设为2 （伺服OFF时设置有效） 3．电子齿轮比设置。 （1）台达伺服速比12.5 丝杆导程10mm P1-44分子＝编码器线数X减速比=2500X12.5 P1-45分母=每毫米脉冲数X螺距=1000X10 （2）山洋速比150 旋转轴P1-44分子＝编码器线数X减速比=131072X150 P1-45分母=每毫米脉冲数X360=1000X360 （3）台达伺服速比20 同步带314 m m /转P1-44分子＝编码器线数X减速比=2500X20 P1-45分母=每毫米脉冲数X314=1000X314 4.马达平滑度调节，主要调P2-00 （位置控制比例增益初值35）（速度控制增益初值500 ），使P2-00 P2-04值慢慢调大。（参考值P2-00 80-120 P2-04 800-1400） 山洋RS2伺服基本参数设置 1.Group C 00设为01(00为绝对式，01为相对式) 2.Gr1 02设为60（位置环比例增益1，初值35，调整马达平滑度，慢慢调整） 3.Gr1 03设为600（位置环比积分时间常数1，初值1000，调整马达反应，慢慢调整） 4.Gr1 13设为100（速度环比例增益1，初值50，调整马达平滑度，慢慢调整） 5. Gr1 14设为30（速度环比积分时间常数1，初值20.0，调整马达反应，慢慢调整） 6.Gr8 00设为00（位置，速度，转矩指令输入极性） 7.Gr8 10设为02（位置指令脉冲选择） 8.Gr8 13设为电子齿轮比的分子 9.Gr8 14设为电子齿轮比的分子 10.Gr9 00设为0C（正转超程功能） 11.Gr9 01设为0A（逆转超程功能） 12.Gr9 05设为01（伺服ON功能）

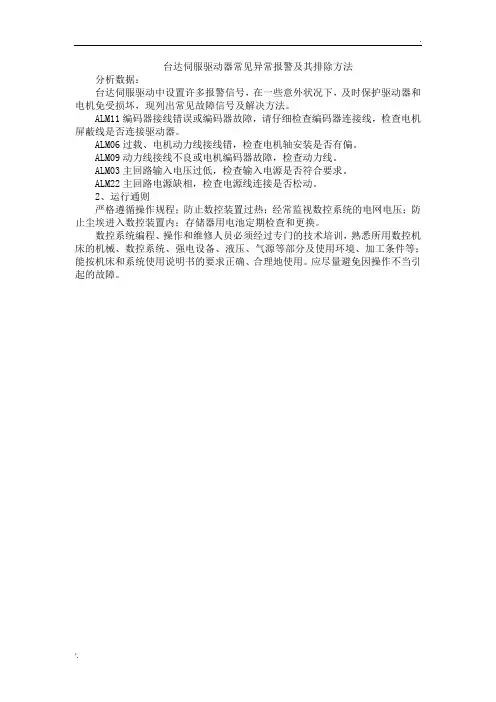

台达伺服驱动器异警处理 RLE01：过电流：主回路电流值超越电机瞬间最大电流值1.5倍时动作 1． 2．驱动器输出短路：检查电机与驱动器接线状态或导线本体是否短路，排除短路状态，并防止金属导体外露 2. 电机接线异常：检查电机连接至驱动器的接线顺序，根据说明书的配线顺序重新配 线 3. IGBT 异常：散热片温度异常，送回经销商或原厂检修 4. 控制参数设定异常：设定值是否远大于出厂预设值，回复至原出厂预设值，再逐量修正 5. 控制命令设定异常：检查控制输入命令是否变动过于剧烈，修正输入命令变动率或开启滤波功能 RLE02：过电压：主回路电压值高于规格值时动作 1．主回路输入电压高于额定容许电压值：用电压计测定主回路输入电压是否在额定容许电压值以内（参照11-1），使用正确电压源或串接稳压器 2. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器 3. 驱动器硬件故障：当电压计测定主回路输入电压在额定容许电压值以内仍然发生此错误，送回经销商或原厂检修
RLE03：低电压：主回路电压值低于规格电压时动作 1．主回路输入电压低于额定容许电压值：检查主回路输入电压接线是否正常，重新确认电压接线 2. 主回路无输入电压源：用电压计测定是否主回路电压正常，重新确认电源开关 3. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器 RLE04：RLE04：Z 脉冲所对应磁场角度异常 1． 2．编码器损坏：编码器异常，更换电机 2. 编码器松脱：检视编码器接头，重新安装 RLE05：回生错误：回生控制作动异常时动作 1．回生电阻未接或过小：确认回生电阻的连接状况，重新连接回生电阻或计算回生电阻值 2. .回生用切换晶体管失效：检查回生用切换晶体管是否短路，送回经销商或原厂检修 3. 参数设定错误：确认回生电阻参数（P1-52）设定值与回生电阻容量参数（P1-53）设定，重新正确设定 RLE06：过负载：电机及驱动器过负载时动作
台达B2伺服驱动器 台达伺服驱动器恢复出厂设置： A、通电后，P2-08设置为10，断电重启（如遇到无法设置成功请断开使能）。 B、这时出现AL-13，伺服报警（报警内容参照用户手册报警对照表） C、把P2-15设置为0。P2-16设置为0。P2-17设置为0. D、重新启动后报警消失 注意：进行模式选择后需要重新上电才能生效。 L1C,L2C控制电源接AC220V 。R-S主回路电源接AC220V 注意：通电时尽量使控制电源先得电，主回路电源后得电。至少同时得电，不能主回路电源先得电。 U-V-W接电机U接电机的红V接电机的白W接电机的黑绿接驱动器接地处 短接P-D。 一、位置模式： 例：螺杆螺距为5MM，要使每个脉冲当量为1微米。要求按下启动按钮滑台前进2mm，3s 后后退5mm，再7s后前进3mm，4s后如此循环。按下停止按钮停止。 A：电子齿轮比分子B：电子齿轮比分母 脉冲数x A/B=编码器分辨率（当电子齿轮比为1时，编码器反馈回的脉冲个数，编码器的分辨率为16000） 5mm=5000微米5000 x 160/5=160000（由于电子齿轮比分子设置为16时伺服转动过慢，因此放大10倍，设置为160。） 所以滑台要移动2MM那么上位机发送2000个脉冲。 参数设置： P1-00，设置为2,。脉冲+方向 P1-01，设置为0 P1-44 设置160 电子齿轮比，分子 P1-45 设置为5 电子齿轮比，分母（需要修改分母时必须断开使能） 接线： CN1共有44个接头，其中17,11,35短接 37接PLC的Y3 41接PLC的Y0 14为公共端COM，接PLC输出公共端 9为使能端，短接14 CN2接编码器 接线端子号及端子功能如下两张图：
台达伺服位置控制的应用和调试 1 PLC和伺服驱动器的接线方式 天银一般只用位置（PT）模式标准接线（脉冲与方向的），只用9，14，35，37和41四个端子，其中： 9号端子，伺服启动； 14号端子，COM-； 35号端子，指令脉冲的外部电源，COM+；（台达脉冲命令输入使用内部电源） 37号端子，伺服方向； 41号端子，伺服脉冲，外部输入脉冲的频率确定转动速度的大小，脉冲的个数来确定转动的角度。
2 伺服参数调试 2.1 脉冲个数确定 le 如果我们拿到一台伺服驱动器，不知道参数是否正确，需要把P2-8 设为10 即为恢复出厂设置。复位完成后既要开始设置参数，最先要搞 清楚电机转一圈需要多少脉冲，计算公式如下： 分辨率 / 1圈脉冲数 = P1-44/P1-45 式中：P1-44，电子齿轮比分子 P1-45，电子齿轮比分母（一般不动） 再结合齿轮比，同步带周长或丝杆的间距，就可以确定我们达到要 求要发多少脉冲了。 2.2 参数调试 2.2.1 基本参数（伺服能够运行的前提） P1-00 设为2，表示脉冲+方向控制方式； P1-01 设为00 ，表示位置控制模式； P1-32 设为0 ，表示停止方式为立即停止； P1-37 初始值10，表示负载惯量与电机本身惯量比，在调试时自动 估算； P1-44，电子齿轮比分子； P1-45，电子齿轮比分母； P2-15，设为122； P2-16，设为123； P2-17，设为121。 2.2.2 扩展参数（伺服运行平稳必须的参数，可自 动整定，也可手动设置） P2-00 位置控制比例增益（提升位置应答性，缩小位置控制误差， 太大容易产生噪音）。 P2-04 速度控制增益（提升速度应答性，太大容易产生噪音）。
台达伺服位置控制的应用和调试 1PLC和伺服驱动器的接线方式 天银一般只用位置（PT）模式标准接线（脉冲与方向的），只用9，14，35，37和41四个端子，其中：9号端子，伺服启动； 14号端子，COM-； 35号端子，指令脉冲的外部电源，COM+；（台达脉冲命令输入使用内部电源） 37号端子，伺服方向； 41号端子，伺服脉冲，外部输入脉冲的频率确定转动速度的大小，脉冲的个数来确定转动的角度。
2伺服参数调试 2.1脉冲个数确定le 如果我们拿到一台伺服驱动器，不知道参数是否正确，需要把P2-8设为10 即为恢复出厂设置。复位完成后既要开始设置参数，最先要搞清楚电机转一圈需要多少脉冲，计算公式如下： 分辨率 / 1圈脉冲数 = P1-44/P1-45 式中：P1-44，电子齿轮比分子 P1-45，电子齿轮比分母（一般不动） 再结合齿轮比，同步带周长或丝杆的间距，就可以确定我们达到要求要发多少脉冲了。 2.2参数调试 2.2.1基本参数（伺服能够运行的前提） P1-00 设为2，表示脉冲+方向控制方式； P1-01 设为00 ，表示位置控制模式； P1-32 设为0 ，表示停止方式为立即停止； P1-37 初始值10，表示负载惯量与电机本身惯量比，在调试时自动估算； P1-44，电子齿轮比分子； P1-45，电子齿轮比分母； P2-15，设为122； P2-16，设为123； P2-17，设为121。 2.2.2扩展参数（伺服运行平稳必须的参数，可自动整定，也可手动设置） P2-00 位置控制比例增益（提升位置应答性，缩小位置控制误差，太大容易产生噪音）。 P2-04 速度控制增益（提升速度应答性，太大容易产生噪音）。 P2-06 速度积分补偿（提升速度应答性，缩小速度控制误差，太大容易产生噪音）。 此外还需要把P2-15至P2-17 均设为0，分别代表正反转极限，紧急停止关闭。否则的话会导致伺服驱动器报警。此外如果有刹车的话还要把 P2-18设为108 （设定第一路数字量输出为电磁抱闸信号。）这些参数都是基于对伺服驱动器的数字输入（DI）输出（DO）功能定义表来设置。
工程部 台达VFD-VJ伺服驱动器 调机步骤 第一步:驱动器通电和设置运行命令来源 先不接SON与EMG信号线,检查其他接线无误后给伺服驱动器通电。然后设置01-01=0（由面板控制启停）。 第二步:设置电机温度报警(电机内温度报警开关为常闭时) 设置03-04=4,这时面板闪烁显示EF1。再接上EMG信号线，按“停止/复位”键复位报警。 第三步:设置系统最高工作压力 设00-07=系统最高工作压力（如140kg或175kg） 第四步：设置伺服电机参数 确认00-09=0情况下（即处于速度模式），依伺服电机铭牌数据设置以下参数： 01-02 PM电机最高频率(HZ)（8极电机用最高转速除以15即为最高频率） 01-03 PM电机额定频率(HZ) 01-04 PM电机额定电压(V) 01-17 PM电机额定电流(A) 01-18 PM电机额定功率(KW) 01-19 PM电机额定转速(RPM) 01-20 PM电机极数 01-21 PM电机转子惯量(K g·CM2)
01-22～01-25 这四个参数采用设置01-07=5然后按“启动”键进行自学习。（自学习时面板闪烁显示，闪烁完毕即学习完成。可查看01-22～01-25中是否有参数写入确认学习是否完成，原为0） 第四步：自学习电机PG原点偏移角 设置01-07=4然后按“启动”键自学习。（自学习时面板闪烁显示，闪烁完毕即学习完成。可查看01-27中是否有参数写入确认学习是否完成，原为0）自学习中同时查看电机轴旋转方向是否正确，应为面向轴心逆时针旋转。若旋转方向不对，任意调换U、V、W的两相即可。 第五步：用面板给定小频率让电机运行 按MODE键至面板左侧显示“F”，调节右侧数字为1～10（HZ）然后按RUN键让电机慢慢旋转，观察压力表是否起压。若久不起压，可松开某处油管接头，给油路排气。 第六步：三点压力与流量校正 设置00-09=1（即处于压力模式）。 先设00-04=12（面板自定义显示PI输入），用注机电脑给最大压力、一半压力和最低压力，观察面板监控值（按MODE键至左侧显示‘U’，查看右侧数字）并分别写入00-14、00-15和00-16。 设00-04=25（面板自定义显示QI输入），用注机电脑给最大流量、一半流量和最低流量，观察面板监控值（按MODE键至左侧显示‘U’，查看右侧数字）并分别写入00-17、00-18和00-19。 第七步：用机台操作驱动器 设置01-01=1（由外部端子控制启停），再接上SON信号线。然后在电脑
01、问台达交流伺服系统ASDA-M系列所提供DI/O功能与交流伺服系统ASDA-A2系列有何差异？ 答台达交流伺服系统ASDA-M系列各轴各提供6个DI,3个DO；共有18个DI,9个DO。 交流伺服系统ASDA-A2则提供8个DI,5个DI。 ASDA-M系列硬件的DI与DO分别在三轴的50 PIN Connector上，透过韧体的转换，可以将各轴6个DI与3个DO整合之后分配给其他轴使用。为避免一些共享DI重复及节省DI脚位，可透过参数设定三轴共享DI，目前提供三轴共享DI： ,伺服启动:设定数值为0101(A接点)，0001(B接点) ,异常重置: 设定数值为0102(A接点)，0002(B接点) ,紧急停止: 设定数值为0121(A接点)，0021(B接点) 在指定各轴DI/O的参数设定上，DI(P2-10~P2-15)及DO(P2-18~P2-20)功能参数设定中增加位4作为各轴DI/O的指定。

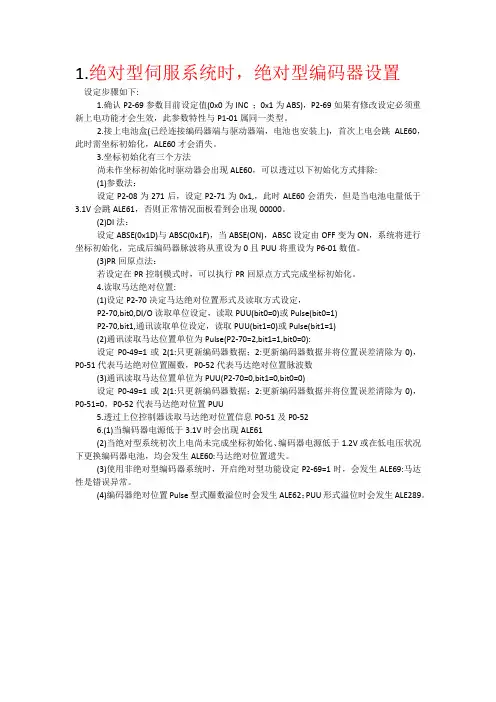

02、问当连接绝对型伺服系统时，如何设定绝对型编码器？ 答设定步骤如下: 1.确认P2-69参数目前设定值(0x0èINC ；0x1èABS)，P2-69如果有修改设定必须重新上电功能才会生效，此参数特性与P1-01属同一类型。 2.接上电池盒(已经连接编码器端与驱动器端，电池也安装上)，首次上电会跳ALE60，此时需坐标初始化，ALE60才会消失。 3.坐标初始化有三个方法 尚未作坐标初始化时驱动器会出现ALE60，可以透过以下初始化方式排除: (1)参数法： 设定P2-08è271后，设定P2-71è0x1,，此时ALE60会消失，但是当电池电量低于会跳ALE61，否则正常情况面板看到会出现00000。 (2)DI法： 设定ABSE(0x1D)与ABSC(0x1F)，当ABSE(ON)，ABSC设定由OFF变为ON，系统将进行坐标初始化，完成后编码器脉波将从重设为0且PUU将重设为P6-01数值。 (3)PR回原点法： 若设定在PR控制模式时，可以执行PR回原点方式完成坐标初始化。
xx伺服基本参数设置 1．新伺服驱动器一般会报警。如： ALE13（紧急停止）解除方法P2-15参数值设为122ALE14（逆向极限异常）解除方法P2-16参数值设为0ALE15（正向极限异常）解除方法P2-17参数值设为 02．脉冲设置P1-00设为2（伺服OFF时设置有效） 3．电子齿轮比设置。 （1）xx伺服速比 12.5丝杆导程10mmP1-44分子＝编码器线数X减速比=2500X 12.5P1-45分母=每毫米脉冲数X螺距=1000X10 （2）山洋速比150旋转轴P1-44分子＝编码器线数X减速比 =131072X150P1-45分母=每毫米脉冲数X360=1000X360 （3）台达伺服速比20同步带314 m m /转P1-44分子＝编码器线数X减速比=2500X20P1-45分母=每毫米脉冲数X314=1000X314 4.马达平滑度调节，主要调P2-00（位置控制比例增益初值35）（速度控制增益初值500），使P2-00P2-04值慢慢调大。（参考值P2-0080-120P2-04800-1400）山洋RS2伺服基本参数设置 1.Group C00设为01(00为绝对式，01为相对式) 2.Gr102设为60（位置环比例增益1，初值35，调整马达平滑度，慢慢调整） 3.Gr103设为600（位置环比积分时间常数1，初值1000，调整马达反应，慢慢调整） 4.Gr113设为100（速度环比例增益1，初值50，调整马达平滑度，慢慢调整）
5.Gr114设为30（速度环比积分时间常数1，初值20.0，调整xx反应，慢慢调整） 6.Gr800设为00（位置，速度，转矩指令输入极性） 7.Gr810设为02（位置指令脉冲选择） 8.Gr813设为电子齿轮比的分子 9.Gr814设为电子齿轮比的分子 10.Gr900设为0C（正转超程功能） 11.Gr901设为0A（逆转超程功能） 12.Gr905设为01（伺服ON功能）
台达b2伺服说明书 篇一:台达B2伺服电机参数设定 台达B2系列伺服电机参数设定 自动: P0-02 驱动器状态显示参数功能:07 电机转速(r/min) P1-01控制模式及控制指令输入源设定参数功能:02 选择为S模式(r/min) P1-38 :零速度检出准位(低于设定速度无反馈) P1-40:仿真速度指令最大回转速度 如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v(应该是0-10v吧,)，电压对应的转速是由P1-40 调整的。 P1-55:最大速度限定值 P1-40与P1-55设定的值一样。 P2-10:数字输入接脚DI1功能规划参数功能:10101:此信号接通时，伺服启动。 P2-11:数字输入脚DI2功能规划参数功能:10909:在速度及位置模式下，次信号接通，电机速度将被限制，限制的速 1 度指令为内部寄存器或仿真电压指令 P2-12:数字输入接脚DI3功能规划参数功能:114P2-13: 数字输入接脚DI4功能规划参数功能:115 P2-14: 数字输入接脚DI5功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号
P2-15: 数字输入接脚DI6功能规划参数功能:0 P2-16: 数字输入接脚DI7功能规划参数功能:0 P2-17: 数字输入接脚DI8功能规划参数功能:0000为设定输入点为常闭接点b。手动设为001 P2-18: 数字输出接脚DO1功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号。 P2-19:103 03:当电机运行速度低于零速度(参数P1-38)的速度设定时，此信号输出信号。 P2-20: 数字输出接脚DO3功能规划参数功能:109P2-21: 数字输出接脚DO4功能规划参数功能:105 P2-22: 数字输出接脚DO5功能规划参数功能:07 07:当伺服发生警示时，此信号输出信号。 篇二:台达PLC控制伺服ASDA说明 台达ASDA伺服简单定位演示系统 【控制要求】 1:由台达PLC和台达伺服组成一个简单的定位控制演示系统。通过PLC发送脉冲控制伺服，实现原点回归、相对 2 定位和绝对定位功能的演示。 2:监控画面:原点回归、相对定位、绝对定位。 注意: 当出现伺服因参数设置错乱而导致不能正常运行时，可先设置P2-08=10(回归出厂值)，重新上电后再按照上表进行参数设置。 附:PLC元件说明
