微课程教学设计
测量电阻的多种方法 1.用以下器材可测量电阻R x 的阻值． 待测电阻R x ，阻值 约为600 Ω； 电源E ，电动势约为6.0 V ，内阻可忽略不计； 电压表V 1，量程为0～500 mV ，内阻r 1＝1 000 Ω； 电压表V 2，量程为0～6 V 内阻r 2约为10 kΩ； 电流表A ，量程为0～0.6 A ，内阻r 3约为1 Ω； 定值电阻R 0，R 0＝60 Ω； 滑动变阻器R ，最大阻值为150 Ω； 单刀单掷开关S 一个，导线若干． (1)测量中要求两只电表的读数都不小于其量程的1 3，并能测量多组数据，请在虚线框中画出测量电阻R x 的实验电路 图． (2)若选择测量数据中的一组来计算R x ，则由已知量和测量物理量计算R x 的表达式为R x ＝________，式中各符号的意义是__________________________________．(所有物理量用题中代表符号表示) .2.电压表满偏时通过该表的电流是半偏时通过该表电流的两倍．某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供的器材如下： 待测电压表 (量程3 V ，内阻约为3 000 Ω)，电阻箱R 0(最大阻值为99 999.9 Ω)，滑动变阻器R 1(最大阻值100 Ω， 额定电流2 A)，电源E (电动势6 V ，内阻不计)，开关2个，导线若干． (1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整．
(2)根据设计的电路，写出实验步骤： ____________________________________________________________________________________________ (3)将这种方法测出的电压表内阻记为R V′，与电压表内阻的真实值R V相比，R V′________R V(填“＞”“＝”或“＜”)，主要理由是 _________________________________________________________________. 3.电流表A1的量程为0～200 μA、内电阻约为500 Ω，现要测其内阻，除若干开关、导线之外还有器材如下： 电流表A2：与A1规格相同 滑动变阻器R1：阻值0～20 Ω 电阻箱R2：阻值0～9 999 Ω 保护电阻R3：阻值约为3 kΩ 电源：电动势E约1.5 V、内电阻r约2 Ω (1)如图所示，某同学想用替代法测量电流表内阻，设计了部分测量电路，在此基础上请你将滑动变阻器接入电路中，使实验可以完成． (2)电路补充完整后，请你完善以下测量电流表A1内电阻的实验步骤． a．先将滑动变阻器R1的滑动端移到使电路安全的位置，再把电阻箱R2的阻值调到________(填“最大”或“最小”)；b．闭合开关S1、S，调节滑动变阻器R1，使两电流表的指针在满偏附近，记录电流表A2的示数I； c．断开S1，保持S闭合、R1不变，再闭合S2，调节R2，使电流表A2的示数________，读出此时电阻箱的阻值R0，则电流表A1内电阻r＝________ 4.(2019·全国卷Ⅱ)某小组利用图a所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中和为理想电压表；R为滑动变阻器，R0为定值电阻(阻值100 Ω)；S为开关，E为电源。实验中二极管置于控温炉内，控温炉内的温度t由温度计(图中未画出)测出。图b是该小组在恒定电流为50.0 μA时得到的某硅二极管U-t关系曲线。回答下列问题：
电阻的测量 1.（2019福建，30）现要测量电阻R X的阻值，提供的实验器材有：待测电阻R x（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干° （1）用笔画线代替导线，将图1中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。 （2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，可判断该故障是。 （3）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为V，则R x＝Ω。 （4）某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻R x的阻值，设计的电路如图3．完成下列实验步骤： ①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大； ②； ③； ④电阻R x＝。（用测得量的符号表示） 2.(2019天水,20)利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。 （]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。 （2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。 （3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b 之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是______。 （4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻R x的I-U图象，如图丙所示。由图象可得R x=______Ω．
电阻的测量专题 1.（2019威海，25）图甲是测量定值电阻R阻值的实验电路图。 （1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为Ω；调节滑片P的位置，进行多次测量，其目的是。 （2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是。 2.（2019乐山，38）小明利用如图甲所示电路图来测量电源电压U和电阻R1的阻值 （1）请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大； 最大阻值为Ω。 3.（2019南京，28）有两只阻值未知的定值电阻R1、R2。 （1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。 ①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。 ②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是（填字母）。 A．滑动变阻器断路 B．R1断路 C．R1短路 ③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝Ω。
④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序号）。 （2）图丙是能巧测R2阻值的实验电路图。图中R为电阻箱，R0为定值电阻（阻值未知）。要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。 ①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下； ②将开关接b，调节，保持不变，记下； ③则R2＝。 4.（2019年郴州，27）为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路。 （1）根据图甲所示电路，用笔画线表示导线，将实物电路补充完整； （2）闭合开关前，滑动变阻器的滑片应放在（选填“a”或“b”）端； （3）假设电源电压恒为U0，定值电阻的阻值为R1．如果电压表示数用U表示，电流表示数用I表示，则U与I的关系式为U＝（用U0、I、R1表示）； （4）检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的读数，并画出了U﹣I图象，如图丙所示。图象是一条直线，与U、I坐标轴分别交于3V和0.6A处。由此可知，电源电压U0＝V，定值电阻R1＝Ω。
专题19 电阻的测量 ★考点一：电阻及滑动变阻器的使用 1．（2019?盘锦）关于导体电阻，下列说法正确的是（） A．铜导线电阻比铁导线电阻小 B．导体两端的电压为零时，导体的电阻为零 C．只增加导体的横截面积，导体的电阻增大 D．导体的电阻越小，表示导体对电流的阻碍作用越小 2．（2019?菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（） A．B． C．D． 3．（2019?天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（） A．B． C．D． ★考点二：测量定值电阻的阻值 4．（2019?重庆）小明同学在“伏安法测电阻”的实验中：
（1）在连接电路时，开关S应处于的状态，滑动变阻器的滑片P应放在电阻最的位置。 （2）小明同学连接了如图甲的电路，闭合开关，电流表示数，电压表示数。（两空均选填“有”或“无”） （3）他仔细检查电路，发现有一根导线连接错误，请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。 （4）正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为Ω。 （5）同组小斌同学继续向（选填“A“或“B”）端移动滑片P，适当增大电阻R 两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。5．（2019?南京）有两只阻值未知的定值电阻R1、R2。 （1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。 ①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实 线且不能交叉）。 ②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其 原因可能是（填字母）。 A．滑动变阻器断路B．R1断路C．R1短路 ③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示 数如图乙所示，则待测电阻R1＝Ω。 ④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序 号）。
实验二伏安法测电阻 一. 教学内容： 伏安法测电阻实验问题综合 二. 学习目标： 1、掌握伏安法测电阻的实验原理及两种电路的误差来源。 2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。 3、重点掌握伏安法实验习题的类型及其相关的解法。 考点地位：伏安法测电阻是电学实验的重点内容，是历年高考考查的重点和难点，实验所 涉及的知识面广，综合性强，难度较大，从出题内容上可以从多角度考查学生的实验分析能力，包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等，出题形式主要是以实验题形式出现， 三. 重难点解析： 1、伏安法测电阻原理分析： U I — （1）测量原理：根据欧姆定律R，得到I ,用电压表测出电阻两端的电压和通过电阻的电流，就可以求出电阻，这种测量电阻的方法叫伏安法。 （2）两种测量电路的比较 类别安培表内接法安培表外接法 4早 圭 误差 伏特表示数 U V U R 安培表示数 R U v R测 I A U A U R 1 A 1 R UfR真 误差来源于安培表的分压作用 伏特表示数U v U R 安培表示数 1 A 1 R 1 v 1 R _ U v U R , —■R直 I A I R直 误差来源于电压表的分流作用 两种 电路 的选 择条 件 U V I A越接 U v，R 测 R越大，U R越接近 R真U R 近于i R 可见，为了减小误差，该电路适合测大 电阻，即R R A R越小，1 R越接近1A Uv 1A越接近 U R 1 R 可见，为减小误差，该电路适合测小电阻, 即R R v
小电阻，外接法; 2.试触法选择内、 压表的一个接线柱分别接触 显，说明电压表内阻对电路影响较大，应采用内接法；如果电压表变化明显，说明电流表内阻 对电路影响较大，应采用外接法。 题型1、伏安法实验原理问题： 用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。让电压 表一端先后接到b 点和c 点，观察两个电表的示数， 若电流表的示数有显著变化， 则待测电阻 的阻值跟 ________ 表的内阻可以比拟。电压表的两端应接在 a 、 ________ 两点；若电压表的示 数有显著变化，则待测电阻的阻值跟 ___________ 表的内阻可比拟，电压表应接在 a 、 _________ 两点。 答案：电压 电流表和电压表的内接和外接法的选择原则: 2?临界值法 已知待测电阻、电压表和电流表内阻的大约值 R A 时， 该值为临界值；内外接法均可; R z 时， R A 大电阻，内接法; 外接法：具体方法是，在如图所示的电路中，改变电表的连接方式，拿电 M N 两点，观察电压表和电流表的示数变化，如果电流表变化明 当 电流 b
2020中考物理重点知识专题三：电阻的测量 考点一：伏安法测电阻 1.(2019四川绵阳)测量标有“ 2.5 V”字样的小灯泡在额定电压下工作时的电阻,小灯泡的额定功率估计在0.8 W左右。实验室提供的器材有:两节干电池、电压表V(量程0~3 V)、滑动变阻器、导线若干、开关、待测小灯泡。供选择的电流 表: A 1(量程0~0.6 A)、A 2 (量程0~3 A)。回答下列问题: (1)电流表应选用(选填“A 1”或“A 2 ”)。 (2)连接好如图所示的实验电路,闭合开关,发现灯泡不亮,电流表无示数,电压表有较大的示数。电路的故障可能是(选填序号)。 A.电压表断路 B.小灯泡断路 C.电压表短路,且小灯泡断路 D.电流表短路,且小灯泡断路 (3)排除故障后,闭合开关,调节滑动变阻器使电压表示数为2.5 V,电流表示数如图乙所示,小灯泡正常发光时的电阻是Ω(小数点后保留一位数字)。 2.(2019湖南湘潭)在“测量电阻”的实验中,设计了如图甲所示的电路图。
(1)请根据电路图甲,用笔画线代替导线将图乙中的器材连接成完整电路。 (2)按图甲所示电路连接器材时,开关要处于(选填“断开”或“闭合”)状态,滑动变阻器的滑片P应该滑到最(选填“左端”或“右端”)。(3) 闭合开关,将滑片P缓慢向右移动,电压表的示数将(选填“增大”或“减小”)。 (4)某次测量时,电压表的示数为1.5 V,电流表的示数如图丙所示,为A,根据欧姆定律求出此时这个电阻R的阻值为欧姆。 (5)以上这种测量电阻的方法叫。 (6)为减小实验误差,我们应该多次进行正确测量,然后取电阻R的值。 3.(2019安徽)图甲为伏安法测电阻的实验电路图。
专题三：电阻的测量 考点一：伏安法测电阻 1.(2019四川绵阳)测量标有“ 2.5 V”字样的小灯泡在额定电压下工作时的电阻,小灯泡的额定功率估计在0.8 W左右。实验室提供的器材有:两节干电池、电压表V(量程0~3 V)、滑动变阻器、导线若干、开关、待测小灯泡。供选择的电流表: A1(量程0~0.6 A)、A2(量程0~3 A)。回答下列问题: (1)电流表应选用(选填“A1”或“A2”)。 (2)连接好如图所示的实验电路,闭合开关,发现灯泡不亮,电流表无示数,电压表有较大的示数。电路的故障可能是(选填序号)。 A.电压表断路 B.小灯泡断路 C.电压表短路,且小灯泡断路 D.电流表短路,且小灯泡断路 (3)排除故障后,闭合开关,调节滑动变阻器使电压表示数为2.5 V,电流表示数如图乙所示,小灯泡正常发光时的电阻是Ω(小数点后保留一位数字)。 2.(2019湖南湘潭)在“测量电阻”的实验中,设计了如图甲所示的电路图。
(1)请根据电路图甲,用笔画线代替导线将图乙中的器材连接成完整电路。 (2)按图甲所示电路连接器材时,开关要处于(选填“断开”或“闭合”)状态,滑动变阻器的滑片P应该滑到最(选填“左端”或“右端”)。 (3) 闭合开关,将滑片P缓慢向右移动,电压表的示数将(选填“增大”或“减小”)。 (4)某次测量时,电压表的示数为1.5 V,电流表的示数如图丙所示,为A,根据欧姆定律求出此时这个电阻R的阻值为欧姆。 (5)以上这种测量电阻的方法叫。 (6)为减小实验误差,我们应该多次进行正确测量,然后取电阻R的值。 3.(2019安徽)图甲为伏安法测电阻的实验电路图。 (1)闭合开关前,滑动变阻器的滑片P应置于(选填“a”或“b”)端;
初中物理电阻测定 一、伏安法测电阻 ①原理：R=U/I ②实验电路图 注意事项 ①在连接电路时，开关S要断开 ②注意电流表、电压表量程选择，“ +”“-” 接线柱，题目有要求按要求选择量程，无要求选最大量程. ③闭合开关时要试触. ④会读表. 二、利用串联特点引入双伏法测电阻 、用两个电压表，一个已知电阻R0、电源、开关、滑动变阻器、导线若干测RX (双伏法) ①实验电路图 ②当S闭合后，读出V1和V2的示数U1和U2 , 根据串联特点I0=I X求出R X表达式， 因为I0=I X，所以U1/R0=U2/R X，则R X=U2R0/U1
: 、、 变形2：。 三、利用短接技巧引入伏短法测电阻 。 器材：一个电源，一只电压表，一个已知阻值的电阻器R ，一个开关和几根导线， （1）电路图: ,开关S闭（2）需要测量的量: 开关S断开时测Rx两端的电压U X 合时测电源总电压U （3） 将上述方法中的电压表与开关的位置互换就可拓展出伏短法二。 四．由伏短法引入伏变法测电阻 器材：一个电源，一只电压表，一只最大阻值为R 的滑动变阻器，一个开关和 几根导线，请你设计只需连一次电路就能测定未知电阻Rx阻值的电 路．
, 滑片滑（2）需要测量的量: 滑片滑到右端时测Rx两端的电压U X 到左端时测电源两端的电压U （3） 五．双安法测电阻、 器材：用两个电流表，一个已知电阻R0、电源、开关、 滑动变阻器、导线若干测Rх的阻值（双安法） ①电路图 ②当S闭合后，读出A1、A2的示数I1、I2， 据并联电路U0=U X，则I1R0=I2R X，R X= I1R0/ I2 测电阻的十三种方法
一. 教学内容： 伏安法测电阻实验问题综合 二. 学习目标： 1、掌握伏安法测电阻的实验原理及两种电路的误差来源。 2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。 3、重点掌握伏安法实验习题的类型及其相关的解法。 考点地位：伏安法测电阻是电学实验的重点内容，是历年高考考查的重点和难点，实验所涉及的知识面广，综合性强，难度较大，从出题内容上可以从多角度考查学生的实验分析能力，包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等，出题形式主要是以实验题形式出现，2008年全国Ⅱ卷第22题、广东理科基础卷第14题、2007年海南卷第13题、上海卷第15题、全国Ⅱ卷第22题，2006年全国Ⅰ卷第22题均通过实验题的形式进行考查。2007年江苏卷第9题以选择题形式考查。 三. 重难点解析： 1、伏安法测电阻原理分析： (我们不讲基本概念，但是要求简单的列出来。我们的重点是总结、归纳、提高，突出重点难点，指出学生容易犯的错误，给出避免的方法。) （1）测量原理：根据欧姆定律 R U I = ，得到I U R = ，用电压表测出电阻两端的电压和通 过电阻的电流，就可以求出电阻，这种测量电阻的方法叫伏安法。
可见，为了减小误差，该电路适合测大电阻，即A R R >> R R I U R = 真 可见，为减小误差，该电路适合测小电阻，即V R R << 题型1、伏安法实验原理问题： 用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。让电压表一端先后接到b 点和c 点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。电压表的两端应接在a 、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a 、________两点。 答案：电压 c 电流 b 变式：用伏安法测金属电阻x R （约为Ω5）的值。已知电流表内阻为Ω1，量程为0.6A ，电压表内阻为几千欧，量程为3V ，电源电动势为9V ，滑动变阻器的阻值为Ω6~0，额定电流为5A ，试画出测量R x 的原理图。 解析：解法一：当待测电阻的阻值x R 比电压表的内阻V R 小很多时，采用电流表外接的方法，如图a 所示，当待测电阻的阻值x R 比电流表的内阻A R 大很多时，采用电流表内接的方法，如图b 所示。 此题V A x R ,1R ,5R Ω=Ω≈为几千欧，很显然V x R R <<，应采用电流表外接法。 下面分析应用分压还是限流电路。 若用限流接法，x R 两端电压的变化范围是V 9~V 659 5,E ~R R E R x x +?+即， V 9~V 09.4∴之间，而题目所给电压表的量程为3V ，所以应用分压接法，如图所示。
“电阻的测量”专题分析 电阻的测量是电路知识的综合应用，这类题目的解决往往要涉及到电流表内接法和外接法的选择、滑动变阻器限流接法和分压接法的选择、仪器和量程的选择以及实物连线等问题，是考查学生对电路的综合分析能力和实验能力的最佳题型之一，也是近几年高考实验题的热点问题，应引起同学们的高度重视.下面就电阻测量中所涉及到的问题做一简要分析，希望对同学们有所启发. 一、电流表的内接法和外接法 1．内接法和外接法：伏安法测电阻的原理是：用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，利用部分电路欧姆定律算出待测电阻的阻值。用伏安法测电阻有两种测量电路，图1（甲）中的接法叫电流表内接法，图1（乙）中的接法叫电流表外接法。 2．误差原因：由于电流表和电压表接入后对电路的影响，不管采用内接法和外接法都会产生测量误差.内接法的误差是由于电流表的分压作用，使得电压表的测量值大于待测电阻两端电压的实际值，导致待测电阻的测量值大于实际值. 外接法的误差是由于电压表的分流作用，使得电流表的测量值大于通过待测电阻电流的实际值，导致待测电阻的测量值小于实际值. 3．内接法和外接法的选择 一般情况下，测量大阻值电阻时，电流表的分压可以忽略，应采用电流表内接法.测量小阻值电阻时，电压表的分流可以忽略，应采用电流表外接法.若遇到待测电阻的阻值R x 既不太大又不太小时，可用求临界阻值的方法来判定：即先算出临界电阻V A R R R 0,若R x
欧姆定律（测量电阻） 1．(10年南京第32题) 小明设计了一种测量未知电阻R x的实验方案，并选择了合适的器材，测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接人的元件每次只能是电阻箱或未知电阻R x (1)请你帮他完成相关实验内容： ①将接入A、B两点间； ②闭合开关，移动滑动变阻器滑片到某一合适位置时， 记下； ③断开开关，取下A、B间的元件，将接在A、B 两点间； ④闭合开关，调节，使； ⑤读出，即可知道R x的阻值． (2)小明测量电阻R，的方法，在科学研究中经常用到，下面四个研究实例中，采用这种研究方法的是 . A．力是看不见的，可以通过力的作用效果认识它 B．根据磁铁吸引大头针多少判定磁铁磁性的强弱 C．用总电阻表示同一段电路中串联的两个电阻 D．用磁感线的疏密程度表示磁场的强弱 2．(11年苏州第28题)用实验室提供的常用器材(电源是一节干电池)测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图． (1)小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下． 请你通过分折表格中的实验数据．推断小明在实验中所用的电路图是图．(2)另外三位同学连接好电路后。闭合开关S．移动变阻器的滑片P时，分别出现了下列三种异常现象： (A)电流表示数有变化，电压表示数几乎为零
(B)电流表示数几乎为零，电压表示数基本不变 (C)电流表烧坏 请你判断：按图连接的电路出现现象(A)；按图连接的电路出现现象(B)；按图连接的电路出现现象(C)． (3)请你根据上表中的数据，在图中画出I—U图线． 分析图线你能得出的结论是：． 3．(11年无锡第31题)用“伏安法”测电阻，小华实验时的电路如图甲所示。 (1)请用笔画线代替导线，将实物电路连接完整． (2)正确连接电路后。闭合开关前滑片p应置于滑动变阻器的端(选填“左”或“右”)． (3)测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I= A，根据实验数据可得Rx= Ω． (4)如果身边只有一只电流表或电压表，利用一已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻R x．请仿照表中示例，设计测量R x阻值的其他方法．

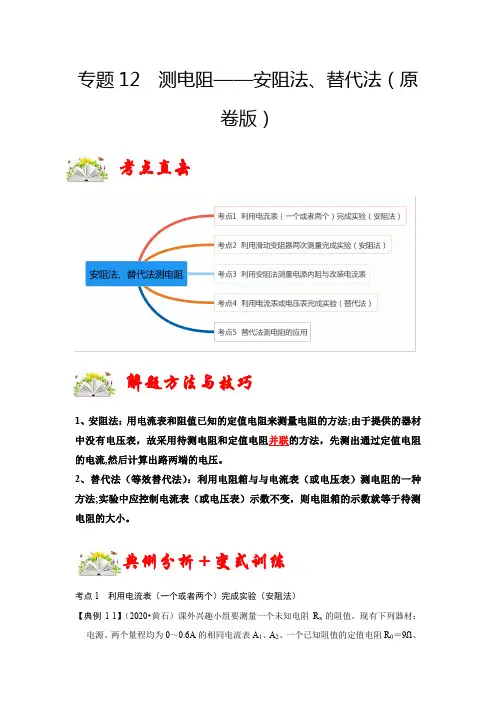

测电阻的方法 (1)伏安法测电阻 (2)替代法测电阻 (3)双安法测电阻 (4)双伏法测电阻 (5)单伏法测电阻 (6)单安法测电阻 知识点一：电阻的测量 例1 :伏安法测电阻 用伏安法测小灯泡的电阻 图甲图乙 (1 )在图甲中，已完成了一部分的电路连接，请你继续完成实验电路的连接。 (2 )在闭合开关之前，图甲中滑动变阻器的滑片应放在____________ 。 (3)若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为________ V 电流表的示数为________A灯泡的电阻R L = __________ W。 例2 :替代法测电阻 如图甲所示电路，R X是未知电阻，R o是电阻箱，R是滑动变阻器。 (1)先闭合开关_____ ,滑动变阻器滑片滑至— ; xlOtW xlOO 图乙 图丙 (2) _____________________________________________________________________ 再闭合S2、断开S1,调节滑动变阻器，使电流表的示数如图乙所示，1 = ______________________ A
(3)保持滑片在变阻器上的位置不 变，断开S2,闭合S1，调节电阻箱的旋钮，如图丙所示，使电流表的示数仍为I,则未知电阻R X的阻值为__________________________________________ W 延伸：如果把安培表换成电压表呢？画出实验电路图并写出简要步骤。
例3 :双安法测电阻 简要叙述实验方法及R X的计算公式: 例4 :双伏法测电阻 小明要测量一只定值电阻R x的阻值，实验桌上器材如下：满足 实验要求的电源一个、开关一个、电压表V i和V2、阻值已知的定值电阻R o、待测电阻R x和导线若干。他设计了如图所示的电路进行实验。闭合开关后，如果电压表V i的示数为U i，电压表V2的示数为U2，用U i、U2和R o表示R x，则表达式为R x = ____________ 。 例5 :单伏法测电阻 在例4的实验过程中，小明发现有一块电压表无法正常使用。老师知道情况后只是又 给了他一个单刀双掷开关，请你帮助小明设计一个用现有器材测出电阻R x阻值的电路并写 出R x的表达式（已知电源两端的电压不超过电压表的量程，要求测量过程中不得重新拆改电路）。 例6 :单安法测电阻 根据给定的器材，设计实验测定未知电阻R X的电阻值。 器材：电压未知的稳压电源一台；已知电阻值的电阻R o一个；符合要求的电流表一块; 单刀单掷开关两个；待测电阻R X以及导线若干。要求：实验过程中不得拆改电路。 ⑴请画出电路图； ⑵简述实验步骤： ①按照电路图连接电路，检查并确保无错误、无故障； ②________________________________________________________________

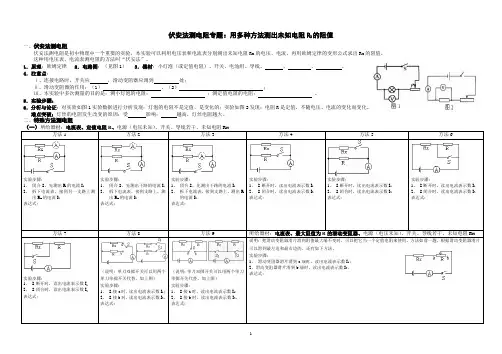

实验设计：要求用所给器材测出未知电阻R X的阻值 一、所给器材：电源（电压未知）、开关、电流表、定值电阻R、导线若干、未知电阻R X （要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法） 方法1 方法2 方法3 实验步骤： 1、闭合S，先测出R的电流I1； 2、拆下电流表，接到另一支路上， 测出R x的电流I2。 表达式：实验步骤： 1、闭合S，先测出干路的电流I1； 2、拆下电流表，接到支路上，测出 R x的电流I2。 表达式： 实验步骤： 1、闭合S，先测出干路的电流I1； 2、拆下电流表，接到支路上，测出R 的电流I2。 表达式： 方法4 方法5 方法6 实验步骤： 1、S断开时，读出电流表示数I1； 2、S闭合时，读出电流表示数I2。表达式：实验步骤： 1、S断开时，读出电流表示数I1； 2、S闭合时，读出电流表示数I2。 表达式： 实验步骤： 1、S断开时，读出电流表示数I1； 2、S闭合时，读出电流表示数I2。 表达式： 方法7 方法8 方法9 实验步骤： 1、S断开时，读出电流表示数I1； 2、S闭合时，读出电流表示数I2。表达式：（说明：单刀双掷开关可以用两个单 刀单掷开关代替。如上图） 实验步骤： 1、S接a时，读出电流表示数I1； 2、S接b时，读出电流表示数I2。 表达式： （说明：单刀双掷开关可以用两个单刀 单掷开关代替。如上图） 实验步骤： 1、S接a时，读出电流表示数I1； 2、S接b时，读出电流表示数I2。 表达式：
二、所给器材：电源（电压未知）、开关、电流表、最大阻值为R的滑动变阻器、导线若 干、未知电阻R X（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法） 说明：把滑动变阻器滑片滑到阻值最大端不变时，可以把它当一个定值电阻来使用，方法如前一题。根据滑动变阻器滑片可以滑到最左边和最右边的，还有如下方法。 实验步骤： 1、滑动变阻器滑片滑到a 端时，读出电流表示数I1； 2、滑动变阻器滑片滑到b端时，读出电流表示数I2。 表达式： 三、所给器材：电源（电压未知）、开关、电流表、变阻箱、导线若干、未知电阻R X（要 求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法） 说明：变阻箱调到某个阻值不变时，可以当定值电阻使用，也可以当滑动变阻器来使用，当然要更关注用等效替代法来解此题（见下面的三种方法） 方法1 方法2 方法3 实验步骤： 1、S接a时，读出电流表示数I 2、S接b时，调变阻箱，使电流表 示数的示数也为I 表达式：实验步骤： 1、S1闭合时，读出电流表示数I 2、S2闭合时，调变阻箱，使电流表 示数的示数也为I 表达式： 实验步骤： 1、把变阻箱调到0Ω时，闭合S， 读出电流表示数I； 2、S闭合时，调变阻箱，使电流表 示数的示数为I 2 1 表达式： 四、所给器材：电源（电压未知）、开关、电压表、定值电阻R、导线若干、未知电阻R X （要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法） 方法1 方法2 方法3 实验步骤： 1、如图，闭合S，先测出R x的电压U1； 2、拆下电压表，接到R和R x的两端测出总电压U2。 表达式：实验步骤： 1、如图，闭合S，先测出R的电压 U1； 2、拆下电压表，接到R和R x的两端 测出总电压U2。 表达式： 实验步骤： 1、如图，闭合S，先测出R x的电压 U1； 2、拆下电压表，接到R的两端测出 它的电压U2。 表达式：

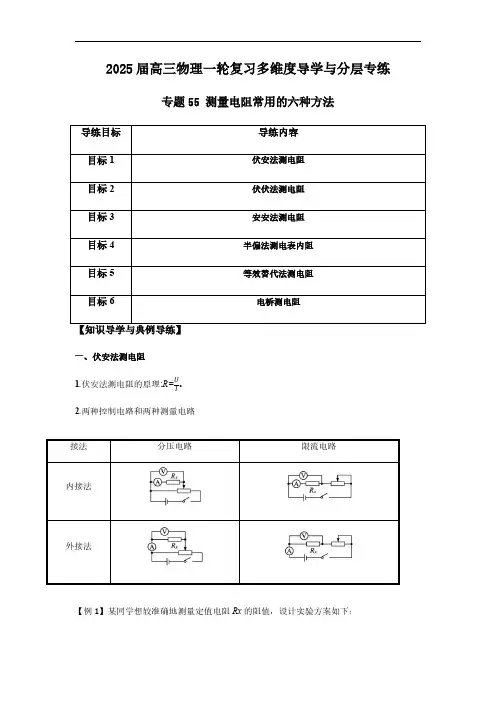

2020年高考物理专题精准突破 专题 实验：测量电阻的多种方法 一、 伏安法测电阻 伏安法测电阻是电学实验的基础，是高考考查的热点，也是难点．它渗透在电学实验的各个环节中，如测未知电阻、测电阻率、测各种电表内阻等．本质上都是伏安法测电阻在不同情景下的具体应用，主要涉及电压表、电流表的选择以及实物连线等． 例1(2019·成都市七中月考)在伏安法测电阻的实验中，实验室备有下列器材： A ．待测电阻R x 阻值约为10 Ω左右 B ．电压表V 1，量程6 V ，内阻约2 kΩ C ．电压表V 2，量程15 V ，内阻约10 kΩ D ．电流表A 1，量程0.6 A ，内阻约0.2 Ω E ．电流表A 2，量程3 A ，内阻约0.02 Ω F ．电源：电动势E ＝12 V G ．滑动变阻器1，最大阻值10 Ω，最大电流为2 A H ．滑动变阻器2，最大阻值50 Ω，最大电流为0.2 A I ．导线、电键若干 (1)为了较精确测量电阻阻值，尽可能多测几组数据，且两表读数大于量程一半．除A 、F 、I 以外，还要在上述器材中选出该实验所用器材________(填器材前面的字母代号)． (2)在虚线框内画出该实验电路图． 【答案】 (1)BDG (2)图见解析 【解析】(1)两表读数大于量程一半，故应选量程较小的电压表，故选B ；根据所选电压表可知电流最大值约为I ＝U R ＝6 10 A ＝0.6 A ，故电流表选D ；为尽可能多测几组数据，应用分压式接法，故滑动变阻器应选阻 值较小的G. (2)因待测电阻远小于电压表内阻，电流表应用外接法，又变阻器采用分压式接法，电路如图所示．
仪表的电阻测量专题 1.现有一只量程3 mA、内阻约为100 Ω的灵敏电流表（表头）．为了较准确地测量它的内阻，采用了如图甲所示的实验电路，实验室提供的器材除电源（电动势为2 V，内阻不计）、电阻箱（最大阻值为999.9 Ω）、开关和若干导线外，还有多个滑动变阻器和定值电阻可供选择（如表）． A．滑动变阻器R1（0～5 Ω，1 A）B．滑动变阻器R2（0～200 Ω，0.5 A）C．滑动变阻器R3（0～1750 Ω，0.1 A）D．定值电阻R01（阻值为200 Ω）E．定值电阻R02（阻值为25 Ω）F．定值电阻R03（阻值为5 Ω） （1）按照实验电路，用笔画线代替导线，在如图乙所示的方框中完成实物图连接（部分导线已画出）． （2）连接好电路之后，实验小组进行了以下操作： 第一，先将滑动变阻器的滑片移到最右端，调节电阻箱的阻值为零； 第二，闭合开关S，将滑片缓慢左移，使灵敏电流表满偏； 第三，保持滑片不动（可认为a、b间电压不变），调节电阻箱R′的阻值使灵敏电流表的示数恰好为满刻度的．若此时电阻箱的示数如图丙所示，则灵敏电流表内阻的测量值R g为Ω． （3）为较好地完成实验，尽量减小实验误差，实验中应选择的滑动变阻器和定值电阻分别为和（填表格中器材前的字母）． （4）要临时把该灵敏电流表改装成3.0 V量程的电压表使用，则应将其与电阻箱（填“串联”或“并联”），并把电阻箱的电阻值调为Ω． 2.某同学在进行扩大电流表量程的实验时，需要知道电流表的满偏电流和内阻．他设计了一个用标准电流表G1来校对待测电流表G2的满偏电流和测定G2内阻的电路，如图1所示．已知G1的量程略大于G2的量程，图中R1为滑动变阻器，R2为电阻箱．该同学顺利完成了这个实验． （1）实验步骤如下；
第五章电阻测量方法专题 一、概述 电阻是电学元件的基本参数之一。在进行材料特性和电器装置性能研究等工作中，经常要测量电阻。当一个元件两端加上电压时，元件就会有电流通过，电压与电流之比，就是该元件的电阻，这种方法就是伏安法。按测量电路有电流表接法、电流表外接法。其它如伏伏法、安安法、等效替代法、极值法、补偿法、半偏法、电桥法等都是伏安法的具体拓展。在具体测量时各有优缺点。电阻按阻值的大小大致可分为三类：1欧姆以下的为低值电阻；1欧姆到100千欧姆之间的为中值电阻；100千欧姆以上的为高值电阻。对不同阻值的电阻，其测量方法不尽相同。惠斯通电桥通常用于测量中值电阻。而对于测量金属的电阻率、分流器的电阻、电机和变压器绕组的电阻、以及其它低值阻值的电阻时，由于接线电阻和接触电阻（数量级为10-2～10-3欧姆）的存在，为消除和减少这些电阻对测量结果的影响，常采用开尔文电桥。而对于高阻值电阻一般可利用放电法来进行测量。 用伏安法测电阻时，将一个元件的电流随电压变化的情况在图上画出来，得到的就是该元件的伏安特性曲线。若元件的伏安特性曲线呈直线，则它的电阻为常数，我们称其为线性电阻；若呈曲线，即它的电阻是变化的，则称其为非线性电阻。非线性电阻伏安特性所反映出来的规律总是与一定的物理过程相联系的。利用非线性元件的特性可以研制各种新型的传感器、换能器，在温度、压力、光强等物理量的检测和自动控制方面都有广泛的应用。对非线性电阻特性及规律的研究，有助于加深对有关物理过程、物理规律及其应用的理解和认识。 电桥法测电阻是在平衡条件下将待测电阻与标准电阻进行比较，以确定其待测电阻的大小。电桥法具有灵敏度高、测量准确和使用方便等特点，从而求得可引起电阻变化的其他物理量，如温度、压力、形变等。直流电桥可分为平衡电桥和非平衡电桥。平衡电桥是通过调节电桥平衡，得到待测电阻值。如惠斯登电桥、开尔文电桥均是平衡式直流电桥。由于需要调节平衡，因此平衡电桥只能用于测量具有相对稳定状态的物理量。若某一个臂或几个臂是传感元件，其阻值可随待测物理量的改变而变化，电桥处于非平衡态，此时电桥间的电势不相等。电势差的大小反映了电阻的变化情况。若在两点间接入电流计，则有电流流过。测量两点间的不平衡电压（或电流），即可了解电路中电阻的变化情况，从而获得待测物理量的变化。直流非平衡电桥相对平衡电桥而言，在工程技术中应用更为广泛，比如有些电阻准确度要求不高，但需要连续快捷的测量，就要应用非平衡电桥。由于传感器的广泛应用，在非平衡电桥中，某一个臂或几个臂可以是传感元件，其阻值可随某一物理量的变化而相应改变，用非平衡电桥可以快速连续地测定其阻值的改变，因此可以得到该物理量的变化信息，从而完成一定的测量。因此，电桥电路不仅可精测电阻，而且可以用于测量电感、电容、频率等许多物理量，已被广泛地应用于电工技术和非电量电测中。根据用途不同，电桥有多种类型，它们的性能、结构各异，但其基本原理却是相同的。 二、预习提要 1、单臂电桥和双臂电桥的平衡条件及原理图解释。如何测量电桥灵敏度。双臂电桥怎样避免了附加电阻的影响？ 2、如果待测低电阻的两个电压端引线电阻较大，对测量结果有无影响？为什么？ 3、二极管中PN节工作原理，比较硅和锗二极管伏安特性曲线，画出它们的理论曲线。 4、放电法测量高电阻的原理。 5、利用伏伏法和安安法，设计电路图测量电阻为200欧待测电阻。 三、实验目的 1、系统掌握电阻测量的方法。
2019年中考物理总复习 专题(六) 电阻的测量 (2018·襄阳)在“伏安法测电阻”的实验中，电源电压U恒定不变．某同学连接了如图甲所示部分电路． (1)用笔画线代替导线完成图甲电路连接． (2)电路连接后，闭合开关前，滑动变阻器的滑片应该滑到最________(填“左”或“右”)端． (3)某次测量时，电压表的示数为1.5 V，电流表的示数如图乙所示，此时小灯泡灯丝的电阻值为________Ω. (4)某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻的阻值，其表达式为R L＝________． 【拓展训练1】(伏阻法)在测电阻的实验操作中，某同学发现电流表已损坏，电压表完好，滑动变阻器的最大阻值为R，于是小组同学设计了如图所示的电路图也完成了实验． 请你帮助他们把以下实验步骤填写完整： (1)闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1. (2)再将____________________________，读出此时电压表的示数，记为U2. (3)则未知电阻R x＝________． 【拓展训练2】(伏阻法)小明利用一个电压表和阻值为R0的已知电阻，测量未知电阻R x的阻值．他选择了满足实验要求的器材，并连接了部分实验电路(如图所示)．小明的实验要求是：只闭合开关S和S1时，电压表测量R0两端的电压U1；只闭合开关S和S2时，电压表测量电源两端的电压U2. (1)请你用笔线代替导线完善实验电路(只添加一根导线)． (2)请用已知物理量和测出的物理量表示出R x，则R x＝________. 【拓展训练3】(安阻法)小亮同学要测量一个定值电阻R y的阻值，实验器材有：待测定值电阻R y、电流表、滑动变阻器(20 Ω 1 A)、开关、电源(电压恒定)各一个，导线若干．利用现有器材设计如下电路图．请你帮他完成实验操作步骤，并写出求得未知电阻的阻值的表达式． (1)将滑动变阻器的滑片滑至最左端，闭合开关，读出此时电流表的示数I1. (2)断开开关，将______________________________，闭合开关，读出此时电流表的示数I2. (3)请用已知量和测量量表示未知电阻的阻值R y＝________．
实验设计：要求用所给器材测出未知电阻 R X的阻值 一、所给器材：电源（电压未知）、开关、电流表、定值电阻R、导线若干、未知电阻R X （要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法） 方法1 方法2 方法3 实验步骤： 1、闭合S，先测出R的电流I1； 2、拆下电流表，接到另一支路上， 测出R x的电流I2。 表达式： 实验步骤： 1、闭合S，先测出干路的电流I1； 2、拆下电流表，接到支路上，测出 R x的电流I2。 表达式： 实验步骤： 1、闭合S，先测出干路的电流I1； 2、拆下电流表，接到支路上，测出R 的电流I2。 表达式： 方法4 方法5 方法6 实验步骤： 1、S断开时，读出电流表示数I1； 2、S闭合时，读出电流表示数I2。 表达式： 实验步骤： 1、S断开时，读出电流表示数I1； 2、S闭合时，读出电流表示数I2。 表达式： 实验步骤： 1、S断开时，读出电流表示数I1； 2、S闭合时，读出电流表示数I2。 表达式： 方法7 方法8 方法9 实验步骤： 1、S断开时，读出电流表示数I1； 2、S闭合时，读出电流表示数I2。 表达式： （说明：单刀双掷开关可以用两个单 刀单掷开关代替。如上图） 实验步骤： 1、S接a时，读出电流表示数I1； 2、S接b时，读出电流表示数I2。 表达式： （说明：单刀双掷开关可以用两个单刀 单掷开关代替。如上图） 实验步骤： 1、S接a时，读出电流表示数I1； 2、S接b时，读出电流表示数I2。 表达式：
二、所给器材：电源（电压未知） 、开关、电流表、最大阻值为R的滑动变阻器、导线若 干、未知电阻R X（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法） 说明：把滑动变阻器滑片滑到阻值最大端不变时，可以把它当一个定值电阻来使用，方法如前一题。根据滑动变阻器滑片可以滑到最左边和最右边的，还有如下方法。 实验步骤： 1、滑动变阻器滑片滑到a端时，读出电流表示数I1； 2、滑动变阻器滑片滑到b端时，读出电流表示数I2。 表达式： 三、所给器材：电源（电压未知）、开关、电流表、变阻箱、导线若干、未知电阻R X（要 求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法） 说明：变阻箱调到某个阻值不变时，可以当定值电阻使用，也可以当滑动变阻器来使用，当然要更关注用等效替代法来解此题（见下面的三种方法） 方法1 方法2 方法3 实验步骤： 1、S接a时，读出电流表示数I 2、S接b时，调变阻箱，使电流表 示数的示数也为I 表达式：实验步骤： 1、S1闭合时，读出电流表示数I 2、S2闭合时，调变阻箱，使电流表 示数的示数也为I 表达式： 实验步骤： 1、把变阻箱调到0Ω时，闭合S， 读出电流表示数I； 2、S闭合时，调变阻箱，使电流表 示数的示数为I 2 1 表达式： 四、所给器材：电源（电压未知）、开关、电压表、定值电阻R、导线若干、未知电阻R X （要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法） 方法1 方法2 方法3 实验步骤： 1、如图，闭合S，先测出R x的电压U1； 2、拆下电压表，接到R和R x的两端测出总电压U2。 表达式：实验步骤： 1、如图，闭合S，先测出R的电压 U1； 2、拆下电压表，接到R和R x的两端 测出总电压U2。 表达式： 实验步骤： 1、如图，闭合S，先测出R x的电压 U1； 2、拆下电压表，接到R的两端测出 它的电压U2。 表达式：
