目录
序言
一．零件的分析 (2)
（一）零件的作用 (3)
（二）零件的工艺分析 (3)
二．工艺规程的设计 (3)
（一）确定毛坯的制造形式 (4)
（二）基面的选择 (4)
（三）制定工艺路线 (4)
（四）机械加工余量工序尺寸及毛坯尺寸的确定..7
（五）确立切削用量及基本工时 (9)
三．夹具设计 (16)
（一）问题的提出 (16)
（二）夹具设计 (17)
四．工序简图 (21)
五．参考文献 (26)
序言
机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
通过机械设计装备及夹具设计的学习，汇总所学专业知识如一体，让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！
在些次设计中我们主要是设计CA6140拨叉的铣床夹具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍，并且得到了有关老师的指点。
一、零件的分析
（一）零件的作用
题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的φ25孔与操纵机构相连，二下方的φ60半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。
（二）零件的工艺分析
CA6140车床共有两处加工表面，其间有一定位置要求。分述如
下：
1. 以φ25mm孔为中心的加工表面
这一组加工表面包括：φ25H7mm的孔，以及φ42mm的圆柱两端面，其中主要加工表面为φ25H7mm通孔。
2. 以φ60mm孔为中心的加工表面
这一组加工表面包括：φ60H12的孔，以及φ60H12的两个端面。主要是φ60H12的孔。
3. 铣16H11的槽
这一组加工表面包括：此槽的端面，16H11mm的槽的底面，
16H11mm的槽两侧面。
4. 以M22×1.5螺纹孔为中心的加工表面。
这一组加工表面包括：M22×1.5的螺纹孔，长32mm的端面。
主要加工表面为M22×1.5螺纹孔。
这两组加工表面之间有着一定的位置要求，主要是：
（1）φ60孔端面与φ25H7孔垂直度公差为0.1mm.。
（2）16H11mm的槽与φ25H7的孔垂直度公差为0.08mm。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
2、工艺规程设计
（1）、确定毛坯的制造形式
零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。查《机械制造工艺设计简明手册》第38页表2.2-3，选用铸件尺寸公差等级为CT-11，加工余量等级为H。
（2）、基面的选择
（1）、粗基准的选择
在选择粗基准时，一般遵循下列原则：（1）保证相互位置要求原则；（2）保证加工表面余量合理分配原则；（3）便于工件装夹原则；（4）粗基准一般不重复使用的原则；（5）为了保证所有加工表面有足够的加工余量，选用加工余量小的表面作粗基准，不要用同一尺寸方向上。
为了方便装夹，以及依据以不加工表面为基准和毛皮表面质量较好者为基准的原则，选底端面为基准。
（2）、精基准的选择
主要考虑基准重合的原则，选用统一的基准有利于保证零件的精度。多用“一面两孔”的定位方式定位，所以选择小头孔轴线和底面为精基准。
(3、制定工艺路线
制定工艺路线的出发点，应当根据零件的几何形状、尺寸精度以及位置精度等技术要求，以及加工方法所能达到的经济精度得到保证。在生产纲领已经确定的情况下，可以考虑采用机床配以专用工具卡，并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便是生产成本尽量下降。查《机械制造工艺设计简明手册》第20页表1.4-7、1.4-8,选择零件的加工方法及工艺路线方案如下：
工艺路线方案一：
工序 1：以Ф40的下平面为基准，粗铣两端通孔Ф22上表面。
工序 2：精铣φ40上平面，保证表面粗糙度3.2。
工序3：扩、粗铰、精铰两小端头孔至Ф22，保证表面粗糙度1.6
工序4：粗镗Ф55的孔。
工序 5：半精镗Ф55的孔，保证表面粗糙度3.2。
工序6：粗镗Ф73孔的上端面。
工序 7：半精镗Ф73孔上端面，保证表面粗糙度3.2。
工序 8：钻Ф6.9的孔、钻Ф8锥销孔。
工序9：攻丝、精铰Ф8孔，保证粗糙度1.6。
工序10：切断。
工序11：检验。
工艺路线芳案二：
工序 1：以Ф40的下平面为基准，粗铣两端通孔Ф22上表面。
工序2：精铣Ф40上表面
工序3：粗镗Ф55的孔。
工序4：半精镗Ф55的孔，保证表面粗糙度3.2。
工序5：扩、粗铰、精铰两小端头孔至Ф22，保证表面粗糙度1.6。
工序6：粗铣Ф73孔的两端面。
工序7：精铣Ф73孔两端面，保证表面粗糙度3.2。
工序8：钻Ф6.9的孔、钻Ф8锥销孔。
工序9：攻丝、精铰Ф8孔，保证粗糙度1.6。
工序10：切断。
工序11：检验。
工艺方案的比较及分析：
上述两方案:方案一：是先加工内孔φ22, 再以φ22孔为基准加工φ55内孔,而方案二：先镗孔φ55,以底面及φ22外圆面为基准，再以φ55内孔及上平面加工φ22孔。由零件图可知φ22孔的设计基为准φ55孔的中心线，所以加工φ22孔时定位基准最好为φ55孔的中心线，可保证其加工的位置精度，符合中批生产要求,方案二较为合理。
最终工艺路线
工序 1：以Ф40的下平面为基准，粗铣两端通孔Ф22上表面。
工序2：精铣Ф40上表面（以φ22孔外表面及底面为基准，选用X5032立式升降台铣床和专用夹具）
工序3：粗镗Ф55的孔。（以φ40上平面及φ22内孔为基准，选用TGX4132B立式单柱坐标镗床和专用夹具）
工序4：精镗Ф55的孔，保证表面粗糙度。
工序5：扩、粗铰、精铰两小端头孔至Ф22，保证表面粗糙度（以φ40上平面及φ22孔外表面为基准，选用Z3025摇臂钻床和专用夹具）。
机械制造工艺学课程设计任务书 题目：车床主轴的零件机械加工工艺规程设计 内容： 1、车床主轴的零件图 1 张 2、机械加工工艺过程综合卡片 2 张 3、机械加工工序卡25 张 4、课程设计说明书 1 份 序言 机械制造工艺及设备毕业设计是我们完成本专业教学计划的一个极为重要的实践性教学环节，是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。 我们在完成课程设计的同时，也培养了我们正确使用技术资料，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力，也为我们以后的工作打下坚实的基础，所以我们要认真对待这次综合能力运用的机会！ 其主要目的是： 1.培养学生综合分析和解决本专业的一般工程问题的独立能力，拓宽和深化所学的知识。 2. 培养学生树立正确的设计思想，设计思维，掌握工程设计的一般程序，规范和方法。 3.培养学生正确的使用技术知识，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力和技巧。 4. 培养学生进行调整研究，面向实际，面向生产，向工人和工程技术人员学习的基本工作态度，工作作风和工作方法。 第一章课题介绍 1.1、课题 车床主轴是车床的主要零件，它的头端装有夹具、工件或刀具，工作时要承受扭曲和弯矩，所以要求 有足够的刚性、耐磨性和抗振性，并要求很高的回转精度。所以主轴的加工质量对机床的工作精度和使用 寿命有很大的影响。 其原始资料如下： 零件材料： 45钢 技术要求：
1、莫氏锥度及1：12锥面用涂色法检查，接触率为大于等于70% 。 2、莫氏6号锥孔对主轴端面的位移为+2 。 3、用环规紧贴C面，环规端面与D端面的间隙为0.05～0.1 。 4、花键不等分积累误差和键对定心直径中心的偏移为0.02 。 生产批量：中等批量 零件数据：（见零件图） 图1 车床主轴零件图 1.2、设计要求 要求编制一个车床主轴零件的机械加工工艺规程，按照老师的设计，并编写设计说明书。具体内容如下： 1、选择毛胚的制造方法，指定毛胚的技术要求。 2、拟定车床主轴的机械加工工艺过程。
机械制造工艺学课程设计目得、内容与要求 1 课程设计得目得 学生通过设计能获得综合运用过去所学过得全部课程进行机械制造工艺及结构设计得基本能力,为以后做好毕业设计、走上工作岗位进行一次综合训练与准备。它要求学生全面地综合运用本课程及有关选修课程得理论与实践知识，进行零件加工工艺规程得设计与机床夹具得设计。其目得就是: （1）培养学生综合运用机械制造工程原理课程及专业课程得理论知识,结合金工实习、生产实习中学到得实践知识，独立地分析与解决机械加工工艺问题,初步具备设计中等复杂程度零件工艺规程得能力。 （2)培养学生能根据被加工零件得技术要求,运用夹具设计得基本原理与方法,学会拟订夹具设计方案,完成夹具结构设计,进一步提高结构设计能力。 (3)培养学生熟悉并运用有关手册、图表、规范等有关技术资料得能力。 （4)进一步培养学生识图、制图、运算与编写技术文件得基本技能。 （5)培养学生独立思考与独立工作得能力,为毕业后走向社会从事相关技术工作打下良好得基础。 ２课程设计得内容与要求 ２、１课程设计得内容 课程设计题目通常定为:设计××零件得机械加工工艺规程及相关工序得专用夹具。零件图样、生产纲领与生产条件就是设计得主要原始资料，由指导教师提供给学生。零件复杂程度以中等为宜,生产类型为成批生产。 学生根据教师设计任务书中规定得设计题目,分组进行设计，按照所给零件编写出相应得加工工艺规程,设计出其中由教师指定得一道重要工序（如:工艺规程中所要求得车、铣、钻夹具中得一种)得专用夹具，并撰写说明书。学生在指导教师得指导下，参考设计指导书，认真地、有计划地、独立按时完成设计任务. 具体设计内容如下: １。对零件进行工艺分析,拟定工艺方案,绘制零件工作图1张。 ２．确定毛坯种类及制造方法，绘制毛坯图１张。 3。拟定零件得机械加工工艺过程,选择各工序加工设备及工艺装备（刀具、夹具、量具、辅具），确定某一代表工序得切削用量及工序尺寸.编制机械加工工艺规程卡片（工艺过程卡片与工序卡片)1套。 4．设计重要工序中得一种专用夹具，绘制夹具装配总图与大件零件图(通常为夹具体）各１张。 5.撰写设计说明书1份. 2、2课程设计中对学生得要求
机电及自动化学院《机械制造工艺学》课程设计说明书设计题目：输出轴工艺规程设计 目录 1、零件的分析 1.1、计算生产纲领，确定生产类型------------------------- 3 1.2、零件的作用-----------------------------------------3 1.3、零件的工艺分析-------------------------------------3 2、工艺规程设计 2.1、确定毛坯的制造形式---------------------------------3
2.3、制定工艺路线---------------------------------------4 2.3.1、加工方法的选择---------------------------------4 2.3.2、加工顺序的安排---------------------------------4 2.3.3、拟定加工工艺路线-------------------------------5 2.3.4、加工路线的确定--------------------------------6 2.3.5、加工设备的选择--------------------------------6 2.3.6、刀具的选择------------------------------------7 3、机械加工余量、工序尺寸及毛坯尺寸的确定-------------7 4、确定切削用量及加工时间 4.1、切削用量选定--------------------------------------10 4.2、基本加工时间确定-----------------------------------14 5、小结----------------------------------------------------18 6、参考文献------------------------------------------------19 7、附件---------------------------------------------19 第一章零件的分析 1.1计算生产纲领，确定生产类型 如下面零件图所示为输出轴，该产品年产量为5000台，设其备品率为16%，机械加工废品率为2%，现制订该零件的机械加工工艺规程。 技术要求如下： ①锻件消除内应力； ②未注明倒角为1×45o； ③调质处理217~255HBS； ④材料45钢，N=Qn(1+a%+b%)=5000×1×(1+16%+2%)=5900(件/年）。 输出轴的年生产量为5900件，现通过计算，该零件质量约为3kg。根据教材表2-3，生产纲领与生产类型的关系，可确定其生产类型为大批量生产。
《工程经济学》课程设计报告 安东新区的某房地产住宅开发项目 经济评价 学期 2011-2012学年第二学期 系（院）建筑工程学院 专业工程管理 年级 ****** 学号 ********* 姓名 ***** 指导教师 ******** 日期 2012年6月
目录 第一章概述 (2) 本课题的目的 (2) 设计内容要求 (2) 第二章项目概况 (2) 项目概况 (2) 市场研究 (2) 投资估算 (3) 资金筹措 (3) 项目成本 (3) 销售收入 (4) 税费 (4) 其他 (4) 第三章编制报表、指标计算、风险分析 (4) 项目总投资估算表 (4) 建筑工程费用估算表 (5) 工程建设其他费用表 (5) 投资使用计划与资金筹措表 (7) 营业收入、营业税金及附加估算表 (7) 利润与利润分配表 (8) 资金来源与运用表 (9) 借款与还本付息表 (10) 第四章项目经济评价 (11) 现金流量分析 (11) 风险分析 (14) 第五章结论 (15) 附录 (17)
第一章概述 本课题的目的： 通过市场供需研究和财务经济分析，对投资和和资金筹措，成本费用，销售收入，销售税金及附加等进行估算的基础上，根据国家现行财务制度及价格体系和项目评估的有关规定，从项目财务角度分析计算项目直接发上的财务费用和效益。对项目预期进行进行可行性分析。确定项目的规划功能、开发档次、开发成本和市场营销对象，并对该项目的经济可行性做出评价，为委托投资决策及来发项目融资提供依据。 本课题的任务要求： 本课程设计是位于安东新区的某房地产住宅开发项目的经济评价。根据给定的资料数据，综合运用“工程经济学”所学的各种知识和方法，对该项目进行经济评价并做出结论。 第二章项目概况 . 项目概况 随着安阳城市化进程的加快、城市社会经济的发展和产业结构的优化，城市用地功能进一步拓展，尤其是安阳新区的开发，现某房地产开发公司拟在安阳市东开发区开发一房地产住宅项目，该项目总规划用地总面积为平方米，总建筑面积为平方米。其中住宅建筑面积为平方米，共包含32栋住宅楼，其中小高层（11层）共9栋，建筑面积为平方米；高层（18层、24层）共23栋，建筑面积为平方米；商业建筑面积为平方米；幼儿园平方米（不可销售），公共配套建筑平方米（不可销售）。 项目拟建规模和建筑面积分配 、市场研究
~ 机械制造工艺学课程设计任务书 设计题目：拨叉（二）（CA6140） 机械加工工艺规程编制及工装设计（年产量：4,000件） 设计内容： 1.编制机械加工工艺规程，填写工艺文献1套，绘 制零件毛坯图1张 2.设计夹具1套，绘制夹具装配图和主要结构零 件 图各1张 " 3.撰写课程设计说明书1份 设计时间： [
前言 机械制造工艺学课程设计是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计，汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解，并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的 设计目的： 机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。同时，也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的： ； 1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。 一．零件的分析 （一）、零件的作用： 题目给定的拨叉（CA6140）位于车床变速机构中，主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程：拨叉零件是在传动系统中拨动滑移齿轮，以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 — （二）、零件的工艺分析 CA6140车床拨叉（二）共有两个加工表面，它们之间有一定的位置
序言 课程设计是我们在学完大学的全部课程后进行的.是我们对大学四年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练.这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识.独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件，床法兰盘的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力。也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。因此，它在我们大学生活中占有重要地位。就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力。对未来的工作发展打下一个良好的基础。 第一章零件分析 一﹑零件的功用分析 题目所给的零件是法兰盘，法兰盘起联接作用是车床上的重要零件。 二﹑零件的工艺分析 从零件图看，法兰盘是一回转体零件,有一组加工表面,这一组加工表面以 mm为 φ200.045 中心,包括: 两个φ
艺工程、简化工艺装备结构与种类、提高生产效率。 1.粗基准的选择 选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。选择粗基准的出发点是：一要考虑如何分配各加工表面的余量；二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。这两个要求常常是不能兼顾的。但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量。应选加工余量最小的面为粗基准，这就是粗基准选择原则里的余量足够原则。现选取Φ45mm外圆柱面和端面作为粗基准。在车床上用带有子口的三爪卡盘夹住工件消除工件的六个自由度，达到完全定位。 2．精基准的选择 主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不在重复。 三、选择加工方法 1.面的加工 面的加工方法有很多，有车，铣，刨，磨，拉等。对于上下端面和Φ90距离轴线为24和30mm的2个平面，粗糙度要求较高。前者可以用车床车，后面可以用铣床铣，然后精沙精磨达到要求；后者在铣床洗后再到磨
机械制造工艺学课程设计任务书 设计题目:拨叉(二)(CA6140) 机械加工工艺规程编制及工装设计(年产量:4,000件) 设计内容: 1、编制机械加工工艺规程,填写工艺文献1套,绘制零件毛坯图1张 2、设计夹具1套,绘制夹具装配图与主要结构零 件 图各1张 3、撰写课程设计说明书1份 设计时间: 前言
机械制造工艺学课程设计就是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计,汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解,并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的 设计目的: 机械制造工艺学课程设计,就是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的: 1、能熟练的运用机械制造工艺学的基本理论与夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题与解决问题的能力。 2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练,提高结构设计的能力。 3、课程设计过程也就是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。 一.零件的分析
(一)、零件的作用: 题目给定的拨叉(CA6140)位于车床变速机构中,主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程:拨叉零件就是在传动系统中拨动滑移齿轮,以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 (二)、零件的工艺分析 CA6140车床拨叉(二)共有两个加工表面,它们之间有一定的位置要求。 1、一花键孔的中心线为基准的加工面 这一组面包括?25H7的六齿方花键孔、?22H2的花键低空及两
机械制造工艺学课程设 计说明书 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT

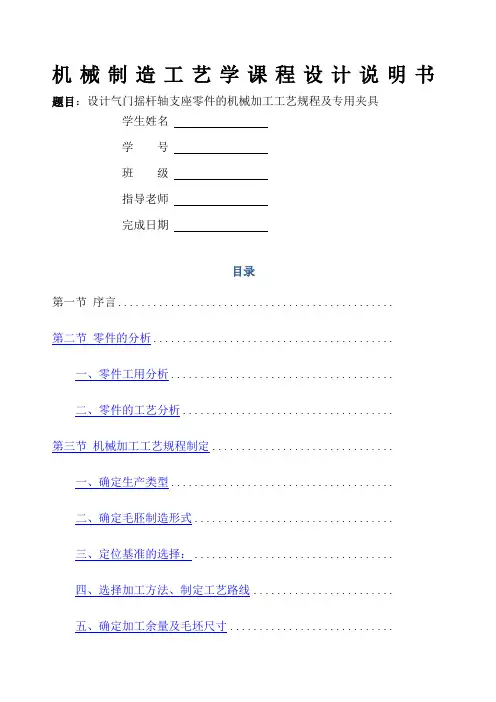

机械制造工艺学课程设计说明书 题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具 学生姓名 学号 班级 指导老师 完成日期 目录
