PLA的基本性质与改性研究 1.1 物理性质[1,9] 无定形PLA的密度为1.248g/cm3，结晶PLLA的密度为1.290g/cm3,因此PLA的密度一般在两者之间。PLA为浅黄色或透明的物质，玻璃化温度约为55℃、熔点约175℃，不溶于水、乙醇、甲醇等，易水解成乳酸[6]。其性质如表1-1所示： 表1-1 PLA的基本性能 Table 1.1 The basic properties of PLA 性能PLLA PDLLA 熔点/℃170-190 <170 玻璃化转变温度/℃50~65 50~60 密度(g/cm3) 1.25~1.29 1.27 溶度参数(MPa0.5) 19~20.5 21.2 拉伸强度(kg/mm2) 12~230 4~5 弹性模量(kg/mm2) 700~1000 150~190 断裂伸长率(%) 12~26 5~10 结晶度(%) 60 / 完全降解时间(月) ＞24 12～16 乳酸有两种旋光异构体即左旋(L)和右旋(D)乳酸，聚合物有三种立体构型：右旋PLA(PDLA)、左旋PLA(PLLA)、内消旋PLA(PDLLA)。右旋PLA和左旋PLA是两种具有光学活性的有规立构聚合物，比旋光度分别为+157℃、-157℃。在熔融和溶液条件下均可形成结晶，结晶度高达60％左右。内消旋PLA是无定形非结晶材料，T g为58℃，由于内消旋结构打乱了分子链的规整度，无法结晶因此不存在熔融温度。纯的PLA为乳白色半透明粒子，PLA经双向拉伸加工可具有良好的表面光泽性、透明性、高刚性、抗油和耐润滑侵蚀性。 结晶性对PLA材料力学性能和降解性能(包括力学强度衰减、降解速率)的影响很大，PLA性脆、冲击强度差，特别是无定形非晶态的PDLLA力学强度明显低于晶态的PLLA，用特殊增强工艺制备的Φ3.2mmPLLA，PDLLA棒材的最大弯曲强度分别是270MPa和140 MPa，PLLA弯曲强度几乎是PDLLA的2倍。结晶也使降解速度变慢，研究称PDLLA 材料在盐水中降解时，分子量半衰期一般为3至10周，而PLLA由于结晶存在至少为20周。随分子量增大，PLA的力学强度也会随之提高，如PLA要想作为可使用的材料其分子量至少要达到10万左右。PLA材料的另一个突出优点是加工途径广泛，如挤出、纺丝、双轴拉伸等。在加工过程中分子取向不仅会大大增加其力学强度，同时使降解速
玻璃纤维增强塑料（FRP）基础知识一．什么是复合材料 指一种材料不能满足使用要求，需要由两种或两种以上的才料，通过某种技术方法结合组成另一种能够满足人们需求的新材料，叫做复合材料。 二．什么是玻璃纤维增强塑料（Fiber Reinforced Plastics）指用玻璃纤维增强，不饱和聚酯树脂（或环氧树脂；酚醛树脂）为基体的复合材料，称为玻璃纤维增强塑料。简称FRP 由于其强度相当于钢材，又含有玻璃纤维且具有玻璃那样的色泽;形体和耐腐蚀；电绝缘；隔热等性能，在我国被俗称为“玻璃钢”。这个名称是原中国建筑材料工业部部长赖际发在1958年提出的一直延用至今。 三．FRP的基本构成 基体（树脂）+ 增强材料+助剂+颜料+填料 1．基体（树脂）：环氧树脂；酚醛树脂；乙烯基树脂；不饱和聚酯树脂；双酚A等 2．增强材料（纤维）：玻璃纤维；碳纤维；硼纤维；芳纶纤维；氧化铝纤维；碳化硅纤维；玄武岩纤维等。
3．助剂：引发剂（固化剂）；促进剂；消泡剂；分散剂；基材润湿剂；阻聚剂；触边剂；阻燃剂等。 4．颜料：氧化铁红；大红粉；炭黑；酞青兰；酞青绿等。多数为色浆状态。 5. 填料：重钙；轻钙；滑石粉（400目以上）；水泥等。PVC：聚氯乙烯，硬PVC和软PVC，硬PVC有毒。PPR：聚丙烯。 PUR：泡沫。 PRE：聚苯醚。 尼龙：聚酰胺纤维。 FRP的发展过程：无法确定发明人。 四．FRP材料的特点： 1．优点： （1）质轻高强：FRP的相对密度在1.5~2.0之间，只有碳钢的1/4~1/5但是拉伸强度却接近甚至超过碳素钢，而强度可以与高级合金钢相比，被广泛的应用于航空航天；高压容器以及其他需要减轻自重的制品中。 （2）耐腐蚀性好：FRP是良好的耐腐蚀材料，对于大气；水和一般浓度的酸碱；盐及多种油类和溶剂都有较好的抵抗力，已经被广泛应用于化工防腐的各个方面。正在取代碳钢;不锈钢;木材；有色金属等材料。 （3）电性能好：FRP是优良的绝缘材料，用于制造绝缘体，

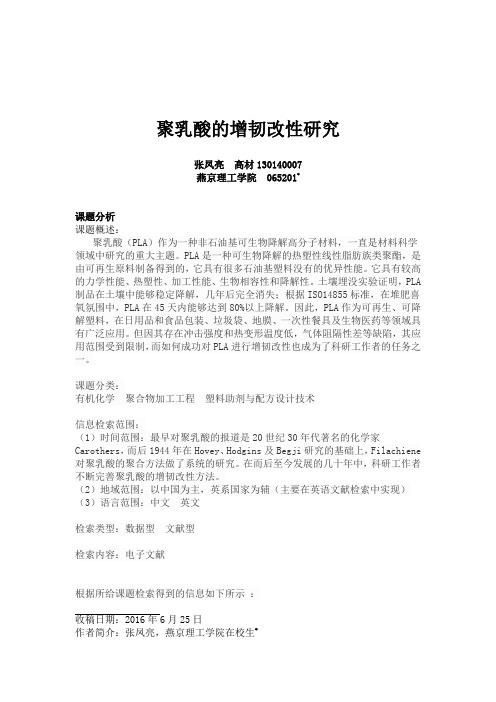

聚乳酸的增韧改性研究 张凤亮高材130140007 燕京理工学院 065201* 课题分析 课题概述： 聚乳酸（PLA）作为一种非石油基可生物降解高分子材料，一直是材料科学领域中研究的重大主题。PLA是一种可生物降解的热塑性线性脂肪族类聚酯，是由可再生原料制备得到的，它具有很多石油基塑料没有的优异性能。它具有较高的力学性能、热塑性、加工性能、生物相容性和降解性。土壤埋没实验证明，PLA 制品在土壤中能够稳定降解，几年后完全消失；根据ISO14855标准，在堆肥喜氧氛围中，PLA在45天内能够达到80%以上降解。因此，PLA作为可再生、可降解塑料，在日用品和食品包装、垃圾袋、地膜、一次性餐具及生物医药等领域具有广泛应用。但因其存在冲击强度和热变形温度低，气体阻隔性差等缺陷，其应用范围受到限制，而如何成功对PLA进行增韧改性也成为了科研工作者的任务之一。 课题分类： 有机化学聚合物加工工程塑料助剂与配方设计技术 信息检索范围： （1）时间范围：最早对聚乳酸的报道是20世纪30年代著名的化学家Carothers，而后1944年在Hovey、Hodgins及Begji研究的基础上，Filachiene 对聚乳酸的聚合方法做了系统的研究。在而后至今发展的几十年中，科研工作者不断完善聚乳酸的增韧改性方法。 （2）地域范围：以中国为主，英系国家为辅（主要在英语文献检索中实现）（3）语言范围：中文英文 检索类型：数据型文献型 检索内容：电子文献 根据所给课题检索得到的信息如下所示： 收稿日期：2016年6月25日 作者简介：张凤亮，燕京理工学院在校生* 摘要：为了克服聚乳酸的局限性，我们需要提高他的韧性来降低不必要的花费，并使其在各种各样的应用中发挥作用。大量研究表明，主要是在可再生资源和聚
玻璃纤维复合材料的十大应用领域 玻璃纤维（英文原名为：glassfiber或fiberglass ）是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好，机械强度高，但缺点是性脆，耐磨性较差。它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺制造成的，其单丝的直径为几个微米到二十几米个微米，相当于一根头发丝的1/20-1/5 ，每束纤维原丝都由数百根甚至上千根单丝组成。玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。 一、船艇 玻璃纤维复合材料具有耐腐蚀性、重量轻、增强效果优越等特点，被广泛用于制造游艇船体、甲板等。 二、电子电气
玻璃纤维增强复合材料在电子电气方面的运用主要是利用了它的电绝缘性、防腐蚀性等特点。复合材料在电子电气领域的应用主要有以下几个部分： 1、电器罩壳：包括电器开关盒、电器配线盒、仪表盘罩等。 2、电器原件与电部件：如绝缘子、绝缘工具、电机端盖等。 3、输线电包括复合电缆支架、电缆沟支架等。 三、风能
风能是无污染、可持续的能源之一，采用风能发电是开发新能源的一种途径。玻璃纤维具有优越的增强效果、重量轻等特点，是用于制造玻璃钢叶片和机组罩的一种良好材料。 四、航空航天、军事国防 由于航空航天、军事等领域对材料的特殊要求，玻纤复合材料所具有的重量轻，强度高，耐冲击及阻燃性好等特色能为这些领域提供了广泛的解决方案。 复合材料在这些领域的应用如下： --小飞机机身 --直升机外壳和旋翼桨叶 --飞机次要结构部件（地板、门、座椅、辅助油箱） --飞机发动机零件
聚乳酸的研究进展 摘要：聚乳酸(Poly(lactic acid),PLA)是一种由可再生植物资源如谷物或植物秸秆发酵得到的乳酸经过化学合成制备的生物降解高分子。聚乳酸无毒、无刺激性,具有优良的可生物降解性、生物相容性和力学性能,并可采用传统方法成型加工,因此,聚乳酸替代现有的一些通用石油基塑料己成为必然趋势。由于聚乳酸自身强度、脆性、阻透性、耐热性等方面的缺陷限制了其应用范围,因而,增强改性聚乳酸己成为目前聚乳酸研究的热点和重点之一。本文综述了聚乳酸的研究进展，以改性为中心。 关键词：聚乳酸改性合成方法生物降解 引言 天然高分子材料更具有完全生物降解性，但是它的热学、力学性能差，不能满足工程材料的性能要求，因此目前的研究方向是通过天然高分子改性，得到有使用价值的天然高分子降解塑料。1780年,瑞典化学家Carl Wilheim Scheele 首先发现乳酸(Lactic acid ,LA)之后,对LA进一步研究发现,在大自然中其可作为糖类代谢的产物存在。乳酸即2—羟基丙酸,是具有不对称碳原子的最小分子之一,其存在L-乳酸(LLA)和D—乳酸(DLA)两种立体异构体。LA的生产主要以发酵法为主,一般采用玉米、小麦等淀粉或牛乳为原料,由微生物将其转化为LLA，由于人体只具有分解LLA的酶,故LLA比DLA或DLLA在生物可降解材料的应用上有独到之处。 上世纪50年代就开始了PLA的合成及应用研究上世纪70年代通过开环聚合合成了高分子量的聚乳酸并用于药物制剂及外科手术的研究上世纪80到90年代组织工程学的兴起更加推动了对PLA及其共聚物材料的研究。目前国内外对的研究主要集中在两个方面（1）合成不同结构的聚合物材料主要是采用共聚、共混等手段合成不同结构的材料；（2）催化体系的研究。 1 PLA的结构和性能
玻纤增强ABS复合材料 金敏善，李贺，曲凤书，鲁建春 中国石油吉林石化公司研究院，吉林，132021, Email: sunnyjin327@https://www.doczj.com/doc/451745607.html, 关键词：苯乙烯-丙烯腈-丁二烯三元共聚物玻璃纤维玻纤增强复合材料ABS是一种以聚丁二烯链为骨架的苯乙烯和丙烯腈的接枝共聚物与苯乙烯、丙烯腈共聚物共混而成的多相聚合物。ABS以其突出的综合性能如：良好的耐化学腐蚀性和加工流动性以及较高的表面硬度、耐热性、韧性、抗冲击性能和刚性已被广泛地用于制作各种机械、仪器设备的零部件，及电器、仪表的外壳上，但是，ABS较大的成型收缩率给其制品的加工和后组装带来了一定的难度。 玻纤增强复合材料，是以聚合物为基体，以玻纤为增强材料而制成的复合材料。它综合了塑料基体和玻纤的综合性能，已成为一种具有优越性能和广泛用途的工程材料。玻纤增强的复合材料还可以按纤维的长度分类，分为长纤维复合材料和短纤维复合材料。玻璃纤维按化学组分可分为无碱铝硼硅酸盐（简称无碱纤维）和有碱无硼硅酸盐（简称中碱纤维）。玻纤增强塑料具有比强度高、耐腐蚀、隔热、成型收缩率小等优点，此外利用玻纤增强可以使塑料材料的拉伸性能大幅度地提高[1～6]。本文以通用ABS树脂为基体，利用短切玻璃纤维（事先用硅烷偶联剂进行表面处理）对其进行共混改性，并对复合材料的各项性能与玻纤的含量，玻纤的长径比及螺杆挤出温度的关系进行较详细的研究和讨论。 ABS/玻纤复合材料的弯曲性能随高模量玻纤含量的增加而明显提高，而ABS/玻纤复合材料的缺口冲击性能随玻纤含量的增加而迅速降低。这是由于，随着玻纤含量的增加复合材料的缺陷也增多，从而导致材料的应力集中点大大增加，另一方面，当受到外力冲击时裂纹可以沿着玻纤迅速扩大，所以随着玻纤含量的增加复合材料的缺口冲击性能显著降低。此外，随着玻纤含量的增加，材料中能够吸收大量冲击能的橡胶粒子浓度也相对降低，所以材料的缺口冲击性能进一步降低（Fig.1.）。当玻纤含量达到30%时，复合材料的熔融指数由空白ABS 树脂的18（g/10min）下降到10（g/10min）以下（Fig.2.）。这是由于随着玻纤含量的增加，玻纤与玻纤之间，玻纤与高聚物分子之间，以及玻纤之间的高聚物分子之间的内摩擦阻力变大，导致聚合物的分子链之间的相对运动困难，所以在同
热塑性有机硅聚氨酯弹性体增韧改性聚乳酸的研究聚乳酸(PLA)是以可再生植物为原料经化学合成的热塑性脂肪族聚酯,其原料来自植物,最终又可降解为二氧化碳和水,具有优良的环保性、生物相容性和力学性能,已成为目前应用最广泛的生物可降解材料之一,在包装材料、纺织面料、生物医学等领域有着广泛应用。然而,由于PLA存在韧性差等缺点,导致其在实际应用中受到一定的限制,因此PLA的増韧改性研究一直是该领域的重点研究课题之一。 本论文采用热塑性有机硅聚氨酯弹性体(TPSiU)作为增韧剂,系统研究了TPSiU对PLA的增韧改性行为,并进一步采用聚碳化二亚胺(PCDI)为增容剂,研究了增容剂的加入对该体系相容性及増韧改性效果的影响,并得出如下主要结论:对TPSiU的结构及性能分析结果表明,TPSiU为非晶态聚合物,分子链中含有机硅链段,在四氢呋喃(THF)、N,N-二甲基甲酰胺(DMF)等强极性溶剂中具有良好的溶解性。其熔融加工温度在180℃以上,且热稳定性良好。 通过熔融共混制备了PLA/TPSiU共混物,主要研究了TPSiU含量对共混体系结构及性能的影响规律。实验结果表明,TPSiU的加入使得PLA的冷结晶峰向高温方向移动,结晶度略有降低,同时共混体系的初始热分解温度有小幅下降。 PLA与TPSiU两种组分在热力学上相容性较差,导致PLA/TPSiU共混物呈现“海岛”结构。TPSiU的加入对TPSiU/PLA共混体系的力学性能具有显著影响,当TPSiU含量为10wt%时,共混体系的增韧效果较好,其断裂伸长率、缺口冲击强度均得到明显改善,但拉伸强度有所降低。 流变行为研究显示,PLA/TPSiU共混物为切力变稀流体,随着TPSiU含量的增加,PLA/TPSiU共混物的表观粘度呈先升后降的趋势,同时,其非牛顿流动指数逐
玻璃纤维增强聚丙烯复合材料的制备及性能研究 一．原材料 1．聚丙烯（polypropylene简称PP） PP是一种热塑性树脂基体，为白色蜡状材料。聚丙烯的生产均采用齐格勒—纳塔催化剂，以Al(C2H5)3+TiCl4体系在烷烃（汽油）中的浆状液为催化剂，在压力为1.3MPa，温度为100℃的条件下按离子聚合机理反应制得。聚丙烯的结晶度为70％以上，密度为0.98，透明度大，软化点在165℃左右，脆点—10~20℃，具有优异的介电性能。热变形温度超过100℃，其强度及刚度均优于聚乙烯，具有突出的耐弯曲疲劳性能、耐化学药品性和力学性能都比较好，吸水率也很低。因此应用十分广泛，主要用于制造薄膜，电绝缘体，容器等，还可用作机械零件如法兰，接头，汽车零部件等。 2．玻璃纤维(glass fiber简称GF) GF是一种性能优异的无机非金属材料。成分为二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等。它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺，最后形成各类产品。玻璃纤维单丝的直径从几个微米到十几米个微米，相当于一根头发丝的1／20—1／5，每束纤维原丝都有数百根甚至上千根单丝组成，通常作为复材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等，广泛应用于国民经济各个领域。 玻璃一般人的观念为质硬易碎物体，并不适于作为结构用材，但如其抽成丝后，则其强度大为增加且具有柔软性，故配合树脂赋予形状以后终于可以成为优良的结构用材。玻璃纤维随其直径变小其强度高。作为增强材料的玻璃纤维具有以下的特点，这些特点使玻璃纤维的使用远较其他种类纤维来得广泛，发展速度亦遥遥领先，其特性列举如下：1)拉伸强度高，伸长小(茎3％)。 2)弹性系数高，刚性佳。3)弹性限度内伸长量大且拉伸强度高，故吸收冲击能量大。 4)为无机纤维，具不燃性，耐化学性佳。5)吸水性小。6)尺度安定性，耐热性均佳。 7)透明可透过光线。8)与树脂接着性良好之表面处理剂之开发完成。9)价格便宜。3．乙烯--丙烯共聚物 为了改善聚丙烯的冲击性能、低温脆性,应对之进行增韧处理。通常选用的是含有二烯烃成分的乙烯-- 丙烯-- 二烯烃三元共聚(BPDM) 4．表面处理剂 PP是非极性树脂,与其它材料的熔合性差。玻纤的表面光滑,很难与非极性树脂结合。改进方法主要是对玻纤的表面进行处理。表面处理剂主要用硅烷偶联剂,如KH-550等,但还不理想。因为此时PP依然是惰性的,它没有尼龙、饱和聚酯与玻纤之间那样的粘结力。为了改进这一缺点,可采用以下几种方法: (1) 以过氧化硅烷偶联剂:含有双键置换基团的某些过氧化硅烷,如乙烯基三(特丁基过氧化)硅烷。 (2)以氯化物偶联:将硅烷与全氯环戊烷,氯化二甲苯,氯桥酸酐等高氯化物并用,可显著地改进玻纤增强PP的强度。特别是从氯化二甲苯的热稳定性考虑,最优异。 (3) 对PP进行极性化处理,即在PP链中引入极性共聚单体,常用的极性共聚单体有双马来酰亚胺(BMI)和马来酸酐(MAH)等;或加入过氧化物,如过氧化二异丙苯(DCP)。 采用这些方法能使聚丙烯与玻纤表面产生一定程度的交联或化学作用,因而产品
聚乳酸增塑与聚对苯二甲酸丁二醇酯增韧改性研究聚乳酸(PLA)来源于可再生植物资源,由于其具有良好的生物降解性和生物相容性而引起了人们的广泛关注。然而,作为脂肪族聚酯,PLA具有较低的结晶速率、较差的尺寸稳定性和力学性能,这就很大程度上限制了它的应用范围。 针对PLA的自身缺陷,我们分别选用小分子增塑剂和不同分子量的聚合物型增塑剂对PLA进行增塑增韧改性。作为通用工程塑料,聚对苯二甲酸丁二醇酯(PBT)的结晶速率快,同时具有较好的耐化学药品性和易于加工性,因而其被普遍应用于汽车、电子、电器等制造行业。 但PBT在室温下的缺口冲击强度较低,限制了它的广泛应用。针对PBT的这一缺陷,我们选用热塑性弹性体和具有核-壳结构的冲击改性剂对PBT进行增韧改性。 本论文的主要内容和结论如下:(1)选用环保型己二酸二乙二醇单丁醚酯(DGBEA)作为增塑剂,通过直接熔融共混的方法制备了PLA/DGBEA共混体系,并对共混体系的相容性、流变性能、结晶行为以及力学性能进行了研究。结果表明,PLA/DGBEA为部分相容共混体系。 在整个频率范围内,共混物的复合粘度和储能模量随着DGBEA含量的增加而逐渐降低,这是由于DGBEA对PLA起到了一定的增塑作用。增塑剂的加入促进了PLA链段的运动,使得PLA的玻璃化转变峰逐渐向低温移动。 PLA/DGBEA共混物表现为双熔融峰,这是由于DGBEA的加入导致了不完整晶型的产生,这些不完整晶型先熔融再结晶然后又熔融形成了双熔融峰现象。与纯PLA相比,共混体系的断裂伸长率和冲击强度均随着DGBEA含量的增加而逐渐增大,相应的,增塑剂的加入降低了共混物的拉伸强度。
聚乳酸改性的研究进展 周海鸥史铁钧王华林方大庆 (合肥工业大学化工学院,合肥,230009) 摘 要 概述了近年来国内外聚乳酸通过共聚、共混、复合等方法获得改性材料的研究进展,并对其发展方向进行了展望。 关键词:聚乳酸改性共聚共混复合 一、前言 聚乳酸(PLA)具有优良的生物相容性、生物可降解性,最终的降解产物是二氧化碳和水,不会对环境造成污染。这使之在以环境和发展为主题的今天越来越受到人们的重视,并对其在工业、农业、生物医药、食品包装等领域的应用展开了广泛地研究。由于聚乳酸在性质上存在如下局限而限制了它的实际应用: (1)聚乳酸中有大量的酯键。酯键为疏水性基团,它降低了聚乳酸的生物相容性; (2)降解周期难以控制; (3)聚合所得产物的分子量分布过宽。聚乳酸本身为线型聚合物,这使得材料的强度往往不能满足要求。 同时,在实际应用中还有一些特殊的功能性需要。这都促使人们对聚乳酸材料的改性展开深入地研究。目前国内外对聚乳酸的改性主要有共聚、共混以及制成复合材料等几种方法。 二、共聚法改性 随着聚乳酸应用领域的不断扩展,单纯的均聚物已不能满足人们的需要,特别是在高分子药物控制释放体系中,要求对于不同的药物有不同的降解速度,同时对于抗冲击强度、亲水性有更高的要求。这使得人们开始将乳酸与其它单体共聚改性,以调节共聚物的分子量、共聚单体数目和种类来控制降解速度并改善结晶度、亲水性等。由于在乳酸分子中含有羟基和羧基,生成的聚乳酸含有端羟基和端羧基,所以在聚乳酸共聚物中比较多的是聚酯2聚酯共聚物、聚酯2聚醚共聚物以及和有机酸、酸酐等反应生成的共聚物。 1.线性结构的共聚物 聚酯2聚酯共聚物是目前聚乳酸共聚物中最多的一种。人们将多种酯类和丙交酯共聚制得了不同用途的产物,其中涉及的机理主要是将共聚单体制成环状化合物,再开环聚合生成不同单体间的交替共聚物。Miller等研究发现用乙醇酸生成乙交酯(gly2 colide,简称G A)再和乳酸开环聚合,能使降解速率比均聚物提高10倍以上,并且可以通过改变组分的配比来调节共聚物的降解速度[1]。张艳红等采用低聚D,L2丙交酯与聚己内酯低聚物在2,42甲苯二异氰酸酯(TDI)作用下进行了扩链反应,形成了具有
聚乳酸的基本性质与改性研究
PLA的基本性质与改性研究 1.1 物理性质[1,9] 无定形PLA的密度为1.248g/cm3，结晶PLLA的密度为1.290g/cm3,因此PLA的密度一般在两者之间。PLA为浅黄色或透明的物质，玻璃化温度约为55℃、熔点约175℃，不溶于水、乙醇、甲醇等，易水解成乳酸[6]。其性质如表1-1所示： 表1-1 PLA的基本性能 Table 1.1 The basic properties of PLA 性能PLLA PDLLA 熔点/℃170-190 <170 玻璃化转变 50~65 50~60 温度/℃ 密度(g/cm3) 1.25~1.29 1.27 溶度参数 19~20.5 21.2 (MPa0.5) 拉伸强度 12~230 4~5 (kg/mm2) 弹性模量 700~1000 150~190 (kg/mm2) 断裂伸长率 12~26 5~10 (%) 结晶度(%) 60 / 完全降解时 ＞24 12～16 间(月)
1.2 PLA热力学特性 PLA中碳原子为手性碳原子，因此PLA可分为左旋、右旋和内消旋等种类。其中非立体异构PLA的玻璃化转变温度由共聚单体的性能和聚合度决定。PLA立体异构体共聚物的Tg一般在60℃，与乳酸含量多少无关。 PLA的熔点与聚合物的分子量大小、光纯度、结晶程度等有关。共聚单体纯度也影响合成PLA的熔点。一般情况下，光纯度较高的PLLA的熔点较高，可到180℃，随D型乳酸增大后，合成的内消旋PLA的熔点有明显下降趋势，比如当内消旋异构体含量为2%，Tm下降至160℃，含量升至15%时，熔点降低至127℃。 但当PLLA和PDLA以1:1的比例混合后,形成外消旋PLA,其熔点可提高至230℃。因为混合物中PLLA和PDLA之间发生明显的立体络合，无定形区的链节之间之间相互作用导致该区域高密度的链堆砌，结构更加紧密，导致Tg升高。 1.3 PLA的热稳定性 同PET一样，由于PLA分子链中主要为羟基和羧基脱水缩合形成的酯键，化学活化能低，在高温下易发生化学键断裂反应，使分子量降低。特别是在有水分子存在的情况下，易发生水解反应，使PLA降解速度加快。有实验显示PLA在干燥条件下起始失重温度为285℃，但未经干燥的PLA的起始失重温度降低至260℃。因此在生产过程中水分对PLA的影响不可忽视，原料是否干燥成为影响PLA性能的关键因素。 2 PLA的加工性能 PLA是一种较稳定的热塑性结晶高分子。PLA的熔体粘度比PP有更高的温度依赖性，在剪切范围低时对剪切速率依赖性小。由于PLA熔体对温度的敏感因此注塑成型的加工温度范围很窄，且由于PLA是结晶性聚合物，产品成型后收缩较大，这也加大了PLA的加工难度。 2.1 PLA的缺点 虽然PLA是一种良好的可降解高分子材料但存在的一些不足限制其使用范围。主要的缺点有： (1)耐冲击性能差：PLLA是与PP、PET性能相近的热塑性结晶性聚合物，但抗冲击性差。并且内消旋PLA一般为无定形态，结晶度极低，其力学强度明显低于PLLA。 (2)加工条件苛刻：PLA在高温下极不稳定，特别是当加工温度高于熔融温度时，PLA的分子量降低更加明显。 (3)生产价格较高：合成PLA的原料主要由玉米、小麦等农作物发酵制备，因而原料来源广、易于制备且价格便宜，这为其广泛应用打下了良好的基础。但由于由乳酸合成PLA聚合工艺不够成熟，生产成本较高也决定了PLA的价格较通用塑料要高。 3 PLA的改性
第一章 绪论 1.1 引言 自20世纪30年代塑料材料投入使用以来，以其质轻、价廉、外表光洁美观、耐腐蚀、生产工艺简单等卓越特性，广泛应用于国民经济各部门和人民生活各领域。世界塑料原料产量1991年首次突破一亿吨，至2003年世界塑料年产量已接近二亿吨，按体积计算已超过钢铁、铝、铜等金属材料的总和。1995~2000年全球塑料产量年均增长速度为6.3 %。根据预测， 2026年全世界塑料需求量将达到3.8亿吨，2007~2026年年平均增长速度将达到3.9 %。塑料工业已成为名副其实的第一大材料工业[1-4]。 塑料工业在高速发展的同时，面临着以下三个主要问题[5, 6]： （1）塑料原料绝大部分来自石油，是不可再生资源。全世界的石油消耗量从二十世纪八十年代初开始一直保持着以每年3 %的速度增长，石油危机逐渐为世人所瞩目。在过去的几十年间，“石油危机”频频爆发，不仅在能源方面对石油进口国家产生巨大影响，对以石油为原料的塑料工业也产生了很强的限制作用。 （2）传统塑料在自然环境中很难自行分解，大量塑料废弃物对环境形成公害，造成“白色污染”。随着塑料应用范围的不断扩展和消费量的日益增长，塑料废弃物也与日俱增。由于聚乙烯等是人工合成的高分子，分子结构非常稳定，很难被自然界的光和热降解，也不能被细菌和酶生物降解，不具备在环境中自然降解的能力，因此废弃后，即使被深埋或是露天堆放几十年甚至数百年也不会消失。塑料废弃物重量轻、体积大、数量多，难以降解，大量的废弃物丢弃在道路两旁、海洋、内河水域等，日积月累成为“白色污染”的主要来源。 （3）目前塑料废弃物的处理方法主要有高温焚烧、填埋和回收利用三种。但是废弃物焚烧处理会释放出大量有害气体，产生二次污染。填埋需大量占用可耕地面积，会加剧土地资源的匮乏危机，同时，将大量废弃物置于地下，断绝了与阳光和空气的接触，降解更困难；回收利用对一次性制品，如包装袋、地膜等，无论是从经济或实践上讲都很困难。 因此，需研究开发以非石油基的可再生资源为原材料同时在自然条件下如堆肥环境中能发生降解的材料来替代现有石油基塑料，以减少塑料行业对石油的依赖以及对环境的污染，从而达到材料可循环利用、经济环保的效果[7, 8]。
玻璃纤维复合材料的十大应用领域 令狐采学 玻璃纤维（英文原名为：glassfiber或fiberglass ）是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好，机械强度高，但缺点是性脆，耐磨性较差。它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺制造成的，其单丝的直径为几个微米到二十几米个微米，相当于一根头发丝的1/20-1/5 ，每束纤维原丝都由数百根甚至上千根单丝组成。玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。 一、船艇 玻璃纤维复合材料具有耐腐蚀性、重量轻、增强效果优越等特点，被广泛用于制造游艇船体、甲板等。 二、电子电气 玻璃纤维增强复合材料在电子电气方面的运用主要是利用了它的电绝缘性、防腐蚀性等特点。复合材料在电子电气领域的应用主要有以下几个部分：
1、电器罩壳：包括电器开关盒、电器配线盒、仪表盘罩等。 2、电器原件与电部件：如绝缘子、绝缘工具、电机端盖等。 3、输线电包括复合电缆支架、电缆沟支架等。 三、风能 风能是无污染、可持续的能源之一，采用风能发电是开发新能源的一种途径。玻璃纤维具有优越的增强效果、重量轻等特点，是用于制造玻璃钢叶片和机组罩的一种良好材料。 四、航空航天、军事国防 由于航空航天、军事等领域对材料的特殊要求，玻纤复合材料所具有的重量轻，强度高，耐冲击及阻燃性好等特色能为这些领域提供了广泛的解决方案。 复合材料在这些领域的应用如下： --小飞机机身 --直升机外壳和旋翼桨叶 --飞机次要结构部件（地板、门、座椅、辅助油箱） --飞机发动机零件 --头盔
玻璃纤维复合材料的十大 应用领域 Prepared on 22 November 2020
玻璃纤维复合材料的十大应用领域 玻璃纤维（英文原名为：glassfiber或fiberglass ）是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好，机械强度高，但缺点是性脆，耐磨性较差。它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺制造成的，其单丝的直径为几个微米到二十几米个微米，相当于一根头发丝的 1/20-1/5 ，每束纤维原丝都由数百根甚至上千根单丝组成。玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。 一、船艇 玻璃纤维复合材料具有耐腐蚀性、重量轻、增强效果优越等特点，被广泛用于制造游艇船体、甲板等。 二、电子电气 玻璃纤维增强复合材料在电子电气方面的运用主要是利用了它的电绝缘性、防腐蚀性等特点。复合材料在电子电气领域的应用主要有以下几个部分： 1、电器罩壳：包括电器开关盒、电器配线盒、仪表盘罩等。 2、电器原件与电部件：如绝缘子、绝缘工具、电机端盖等。 3、输线电包括复合电缆支架、电缆沟支架等。 三、风能 风能是无污染、可持续的能源之一，采用风能发电是开发新能源的一种途径。玻璃纤维具有优越的增强效果、重量轻等特点，是用于制造玻璃钢叶片和机组罩的一种良好材料。 四、航空航天、军事国防
由于航空航天、军事等领域对材料的特殊要求，玻纤复合材料所具有的重量轻，强度高，耐冲击及阻燃性好等特色能为这些领域提供了广泛的解决方案。 复合材料在这些领域的应用如下： --小飞机机身 --直升机外壳和旋翼桨叶 --飞机次要结构部件（地板、门、座椅、辅助油箱） --飞机发动机零件 --头盔 --雷达罩 --救援担架 五、化工化学 玻璃纤维复合材料巨头耐腐蚀性好、增强效果优越等特点，被广泛应用于化工领域，制造化工容器（如储罐）、防腐格栅等。 六、基础设施 玻璃纤维具有尺寸性好、增强性能优越，与钢铁、混凝土等材料相比巨头重量轻、耐腐蚀等特点，使得玻璃纤维增强材料成为制造桥梁、码头、高速公路路面、栈桥、临水建筑、管道等基础设施的理想材料。 七、建筑 玻璃纤维复合材料具有强度高、重量轻、耐老化、阻燃性能好、隔音隔热等特点，可被广泛用于制造多种建筑材料，如：增强混凝土、复合材料墙体、保温纱窗与装饰、FRP 钢筋、卫浴、游泳池、顶棚、采光板、FRP瓦、门板、冷却塔等。
生物可降解材料聚乳酸的增韧改性研究 天然材料衍生来的生物可降解聚合物有希望成为石油基聚合物材料替代品,并解决废物处理问题,因此吸引了越来越多的注意。因此,发展可降解材料对于降低塑料产品和废物造成的环境影响至关重要。 聚乳酸(PLA)是生物材料之一,由糖、玉米、甜菜等衍生而来,拥有优秀的物理和机械性能以及良好的生物相容性和生物可降解性质。由于聚乳酸最初的生产成本,聚乳酸的应用集中在高性能产品,如医疗器件。 随着生产成本的下降,聚乳酸也在其他方面展示了应用前景。聚乳酸由于它的透明性,机械性能和可接受的湿加工性能,在食品包装方面有良好的应用前景。 然而,聚乳酸也有一些缺陷,如高脆性,弱结晶行为,这些缺陷限制了它在食品包装方面的应用。支化可以有效的提高聚乳酸的熔体强度,提高可加工性。 而共混是一种经济有效的增韧改性方法。本文从聚乳酸的缺点出发,通过调节聚乳酸的支化结构和反应共混的方法,探究聚乳酸链结构、增塑剂与聚乳酸材料性能之间的关系,对聚乳酸的增韧改性提供理论指导。 主要内容包括:1、采用高能伽马射线(γ-ray)为激发源和三羟基甲基丙烷三丙烯酸酯(TMPTA)为多官能度单体制备了长链支化聚乳酸(LCB-PLA),通过控制TMPTA含量,制备了不同支化度的LCB-PLA。使用不同支化度的LCB-PLA与聚乙二醇类二丙烯酸酯(PEGDA)单体反应共混。 随着支化度提高,PEGDA的加入,PLA的η*、G′及G″增大,熔体强度增大,剪切变稀行为更加明显,体系的加工性能变好;支化度的提高和PEGDA的加入降低了聚乳酸的结晶度;随着支化度的提高,PEGDA的加入,PLA的冲击强度和断裂伸长率得到明显提高,对于LCB-PLA2,添加10wt%PEGDA时,断裂伸长率最高提高
玻璃纤维增强水泥复合材料 概述GRC是英文Glass fiber Reinforced Cement 的缩写，指的是玻 璃纤维增强水泥混合材料 GRC材料组成 GRC的基本组成材料为水泥、砂子、纤维和水，另外还添加有聚合物、 外加剂等用于改善后期性能的材料。 水泥：通常用于GRC中的水泥主要有快硬硫铝酸盐水泥、低碱度硫铝 酸盐水泥、普通硅酸盐水泥、白色硅酸盐水泥。 纤维：GRC材料中使用的纤维必须是耐碱玻璃纤维，种类包括耐碱玻璃 纤维无捻粗纱、耐碱玻璃纤维短切纱、耐碱玻璃纤维网格布。欧美国家要 求GRC中使用的玻璃纤维氧化锆含量不低于16.5%，中国要求在使用普通硅 酸盐水泥时氧化锆含量不低于16.5%。 聚合物：通常添加的聚合物为丙乳，即丙烯酸酯共聚乳液。 外加剂：通常可选择性地加入高效减水剂、塑化剂、缓凝剂、早强剂、 防冻剂、防锈剂等外加剂:当制品中含有钢质增强材料或钢质预埋件时，不 得使用氯化钙基的外加剂。 其他材料：可以选择性的添加一些火山灰质活性材料，有利于提升GRC 制品的综合性能，例如强度、抗渗、耐久等。 GRC产品种类 目前市场上比较常见的GRC产品有有GRC装饰制品、GRC外墙板、园林景观制品、轻质隔墙板、GRC保温板、通风管道永久性管状芯模、永久性模 板、工业建筑屋面构件、声屏障、自承载式地板、灌溉渠道及管路保护渠 道等。 GRC生产工艺 增强的玻璃纤维有很多种型式，例如短切纤维纱、连续纤维无捻粗纱、 网格布、短切纤维毡等，不同型式的玻璃纤维掺入到水泥基体中的方法不 同，相同型式的玻璃纤维掺入到水泥基体中的方法也不完全相同。而且玻 璃纤维的掺入量和使用方式对于玻璃纤维增强水泥复合材料的力学性能有 着很大的影响。这就形成了多种玻璃纤维增强水泥复合材料的制作工艺， 如喷射工艺、预混喷射工艺、预混浇筑工艺、注模工艺、布网工艺、缠绕 工艺等。每种生产厂工艺都有其各自的特点，适用于制作不同的产品，当 然所使用的设备也有所相同。
玻璃纤维增强复合材料 概述GRC是英文Glass fiber Reinforced Cement 的缩写，指的是玻璃纤维增强水泥混合材料 GRC材料组成 GRC的基本组成材料为水泥、砂子、纤维和水，另外还添加有聚合物、外加剂等用于改善后期性能的材料。 水泥：通常用于GRC中的水泥主要有快硬硫铝酸盐水泥、低碱度硫铝酸盐水泥、普通硅酸盐水泥、白色硅酸盐水泥。 纤维：GRC材料中使用的纤维必须是耐碱玻璃纤维，种类包括耐碱玻璃纤维无捻粗纱、耐碱玻璃纤维短切纱、耐碱玻璃纤维网格布。欧美国家要求GRC中使用的玻璃纤维氧化锆含量不低于16.5%，中国要求在使用普通硅酸盐水泥时氧化锆含量不低于16.5%。 聚合物：通常添加的聚合物为丙乳，即丙烯酸酯共聚乳液。 外加剂：通常可选择性地加入高效减水剂、塑化剂、缓凝剂、早强剂、防冻剂、防锈剂等外加剂:当制品中含有钢质增强材料或钢质预埋件时，不得使用氯化钙基的外加剂。 其他材料：可以选择性的添加一些火山灰质活性材料，有利于提升GRC制品的综合性能，例如强度、抗渗、耐久等。 GRC产品种类 目前市场上比较常见的GRC产品有有GRC装饰制品、GRC外墙板、园林景观制品、轻质隔墙板、GRC保温板、通风管道永久性管状芯模、永久性模板、工业建筑屋面构件、声屏障、自承载式地板、灌溉渠道及管路保护渠道等。 GRC生产工艺 增强的玻璃纤维有很多种型式，例如短切纤维纱、连续纤维无捻粗纱、网格布、短切纤维毡等，不同型式的玻璃纤维掺入到水泥基体中的方法不同，相同型式的玻璃纤维掺入到水泥基体中的方法也不完全相同。而且玻璃纤维的掺入量和使用方式对于玻璃纤维增强水泥复合材料的力学性能有着很大的影响。这就形成了多种玻璃纤维增强水泥复合材料的制作工艺，如喷射工艺、预混喷射工艺、预混浇筑工艺、注模工艺、布网工艺、缠绕工艺等。每种生产厂工艺都有其各自的特点，适用于制作不同的产品，当然所使用的设备也有所相同。 1、喷射工艺 工艺是应用最早并且最多的制造GRC制品的方法，包括手工喷射和自动喷射。20世纪70年代初英国建筑研究院（BRE）最先用此方法制造玻璃纤维增强水泥（GRC）制品。不管是手工喷射还是机械喷射，喷射工艺都需要经过专门训练的操作人员和专用设备。操作方法的正确与否很大程度影响到GRC制品的强度和耐久性。对于喷射工艺而言，玻璃纤维以二维乱向随机分布于水泥砂浆之中，纤维的有效利用率高，产品的各项物理性能也较好。 2、预混工艺 预混工艺是将短切玻璃纤维和水泥砂浆基体共同搅拌，形成均匀的玻璃纤维水泥混合料，然后通过浇筑或喷射的方法制成产品。根据成型方法的不同，预混工艺可分为预混浇筑
