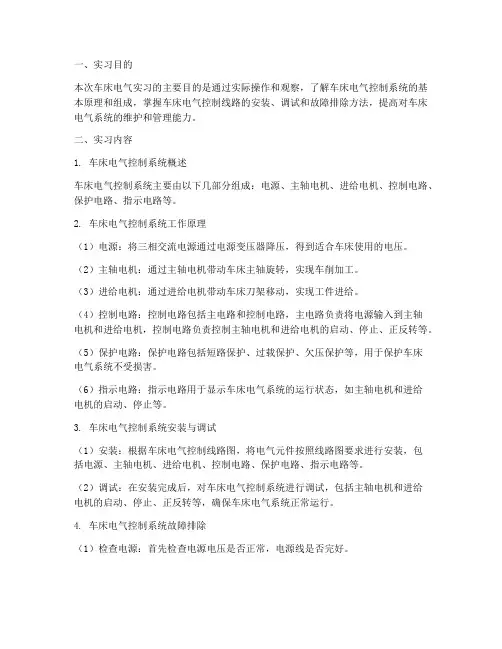

机床电气控制实习报告
姓名：
系别：
班级
学号：
指导老师：
完成日期：
实习一：CM6132型车床
过程：
1.弄懂CM6132型车床电气控制线路的工作原理。
2.床电气控制线路接线步骤是：先接主电路，后接控制电路，再信号电路和照明电路。尽量接完一个回路后另个回路，切勿心急乱套，一步一步，确保连接正确。
3.线路连接完后，要认真做全面的检查。从两方面检查：一是根据机床电气控制原理图的主电路·控制电路顺序，观察导线是否连接或错漏接。二是用万用表检查关联的电器元件是否接通。
4.检查后，请老师来指导操作（通电）和问答。在此之前，自己要懂得如何从头到尾操作机床的工作。而且说出其工作顺序与原理。
5. CM6132型车床电气控制实物图
实习总结：
通过自己亲手接线，同组的同学合作，老师的指点，学会普通机床电气控制线路的安装，明白机床的工作原理，各种电器元件的结构原理和功能。如：交流接触器的自动通断，欠压失压和自锁，连锁的作用。热继电器的过载保护和整定值的调定：范围为电机的额定电流的1.1~1.2倍。桥式整流跬堆直流输出正·负极的判别。中间继电器的增加触点数量，中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。行程开关的远程自动控制和限位作用。还有熔断器，控制变压器，多路开关，组合开关等等。
心得与体会：
这是一次学以致用的最好考验，我们也非常珍惜这次机会，很认真地完成实习。深刻地体会到成功的喜悦的失败的无奈。不管怎样，我们都很努力地追求达到完美，把这次实习当作以后到社会工作的岗位上，把本分的事情做好，就是社会奉献者的一份子。实习成功与否，对我们以后做事习惯和找工作有很大影响。因为实习中不仅考验我们对专业知识的熟练掌握和个人做事能力，而考验我们的团体合作精神，这些在社会生存是非常必须的。无论各种实习，我们都认真对待，对我们养成好习惯非常重要，对我们生活与学习有很大帮助。
CM6132型车床电气控制原理图如下：
实习二：z3040摇臂钻床
z3040摇臂钻床原理图
实习总结：
通过自己亲手接线，同组的同学合作，老师的指点，学会普通机床电气控制线路的安装，明白机床的工作原理，各种电器元件的结构原理和功能。如：交流接触器的自动通断，欠压失压和自锁，连锁的作用。热继电器的过载保护和整定值的调定：范围为电机的额定电流的1.1~1.2倍。桥式整流跬堆直流输出正·负极的判别。中间继电器的增加触点数量，中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。行程开关的远程自动控制和限位作用。还有熔断器，控制变压器，多路开关，组合开关等等。
心得与体会：
这是一次学以致用的最好考验，我们也非常珍惜这次机会，很认真地完成实习。深刻地体会到成功的喜悦的失败的无奈。不管怎样，我们都很努力地追求达到完美，把这次实习当作以后到社会工作的岗位上，把本分的事情做好，就是社会奉献者的一份子。实习成功与否，对我们以后做事习惯和找工作有很大影响。因为实习中不仅考验我们对专业知识的熟练掌握和个人做事能力，而考验我们的团体合作精神，这些在社会生存是非常必须的。无论各种实习，我们都认真对待，对我们养成好习惯非常重要，对我们生活与学习有很大帮助。这次实习获益良多，这对我今后的生活和学习都有很大程度上的启发。这次的实习是一个开始，也是一个起点，我相信这个起点将会促使我逐步走向社会，慢慢走向成功。
电气控制电路设计例题 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
电气控制设计例题 1．一运料小车由一台笼型异步电动机拖动,要求：（1）小车运料到位自动停车；（2）延时一定时间后自动返回；（3）回到原位自动停车。试画出控制电路。并说明工作原理。 工作原理：QS+ — SB2 — KM1+ —M转动，到位压下SQ1 —M停转，KT+ —延时到—KM2+ — M反转—到位压下SQ2，M停。 2．设计一个电气控制线路，要求第一台电机起动后，第二台电机才能起动；第二台电机停止后，第一台电机才能停止。 3．设计一电气控制线路，要求第一台电动机起动10s后，第二台电动机自行起动，运行5s后，第一台电动机停止并同时使第三台电动机起动。再运行15s，第一台电机停止。 4．画出一种实现电动机点动控制及连续运转控制的控制线路。 5．设计一电气控制线路。有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动。其动作要求如下： 1）起动时要求按M1M2M3顺序起动。 2）停车时要求按M3M2M1顺序停车。 3）上述动作要求有一定时间间隔。 6．为两台异步电动机设计一个控制线路，其要求如下： 1）两台电动机互不影响地独立操作。 2）能同时控制两台电动机的起动和停止。 3）当一台电动机发生过载时，两台电动机均停止。 7、某水泵由一台三相笼型异步电动机拖动，按下列要求设计电气控制电路： 1）采用Y-Δ减压起动； 2）三处控制电动机的起动和停止； 3）要有必要的保护环节。 8、试画出异步电动机既能正转连续运行，又能正、反转点动的控制线路。
期中测试题一 一、单选题（每题1分，共15分） 1.在低压电器中，用于短路保护的电气是（） A.过电流继电器 B.熔断器 C.热继电器 D.时间继电器 2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（） A.过电压继电器 B.熔断器 C.热继电器 D.时间继电器 3.下列不属于主令电器的是（） A.按钮 B.行程开关 C.主令控制器 D.刀开关 4.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（） A.按钮 B.交流接触器 C.主令控制器 D.刀开关 5.下列不属于机械设备的电气工程图是（） A.电气原理图 B.电气位置图 C.安装接线图 D.电器结构图 6.接触器是一种自动控制电器，其作用是：（） A.不频繁地接通或断开电路 B.频繁地接通或断开电路，但不具备任何保护功能 C.频繁地接通或断开电路，且具有一定的保护功能 D.以上都不对 7.熔断器在电路中的作用是：（） A.普通的过载保护 B.短路保护和严重过载保护 C.欠压、失压保护 D.过电流保护 8.热继电器在电路中的作用是：（） A.过载保护 B.短路保护和严重过载保护 C.欠压、失压保护 D.过电流保护 9.低压电器是指工作在交流（）V以下的电器装置 A.1500 B.1200 C.1000 Ｄ.2000 10.在控制线路中，熔断器所起到的保护是（） A.过流保护 B.过压保护 C.过载保护 D.短路保护
11.下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是（） A.熔断器 B.速度继电器 C.低压断路器 D.时间继电器 12.在设计机械设备的电气控制工程图时，首先设计的是（） A.安装接线图 B.电气原理图 C.电器布置图 D.电气互连图 13.在控制线路中，速度继电器所起到的作用是（） A.过载保护 B.过压保护 C.欠压保护 D.速度检测 14.断电延时型时间继电器，它的延时触点是（） A.延时闭合的动合触点 B.瞬间动合的触点 C.瞬间闭合延时断开的动合触点 D.延时闭合瞬时断开的动合触点 15.三相异步电动机反接制动时，采用对称电阻对接法，可以限制制动转矩的同时，也限制（） A.制动电流 B.启动电流 C.制动电压 D.启动电 二、多项选择题（每题2分，共10分） 1.电机车过曲线时掉道，原因是（） A.列车行驶速度太快 B.曲线外轨超高或不足 C.曲线半径小 D.曲线内轨未加宽 2.斜巷人车装备专用信号，通讯信号必须具备（） A.通话 B.信号发送 C.连接 D.电源 3.采区连续运输车、卡轨车必须装备（） A.位置显示器 B.过位保护 C.专用通讯信号 D.照明装置 4.同一水平同时行驶（）台以上机车时，使用带有电气闭锁的信号装置行驶机车台数大于（）台时，使用“信、集、闭”系统 A.3 B.4 C.5 D.6 5.低压供电系统，必须装设那些保护（） A.检漏保护
数控机床电气控制 第一章机床控制线路的基本环节 内容机床常用电器的选择 机床电气原理图的画法及阅读方法 三相异步电动机的启动控制线路 三相异步电动机的运行控制线路 三相异步电动机的制动控制线路 电动机的保护环节 学习目标。通过本章的学习，熟练掌握低压电器的结构，工作原理，掌握控制线路 的基本环节及一些典型线路的工作原理，分析方法，从而具备正确选用机床常用电 器的能力，分析机床控制电路基本环节的能力和看懂电气控制原理图的能力。 第二章典型普通型机床电器线路的分析 内容电气控制线路分析基础 C650卧式车床的电气控制线路 X62卧式万能铣床的电气控制线路 学习目标。通过本章的学习，了解集中普通典型机床的基本结构，掌握其电气控制 原理熟练掌握阅读分析电气控制原理图的方法与步骤，培养读图能力，为机床及其 他生产机械电气控制系统的设计，安装，调试和维护打下一定的基础。 第三章机床电气控制系统的设计 机床电器控制系统的设计基本原则和设计步骤 电力拖动方案的确定和电动机的选择 机床电气控制线路设计的一般要求 机床电气控制线路的设计方法及实例 机床电气控制系统的工艺设计 学习目标。通过本章的学习，了解机床电器控制系统设计的基本原则，基本内容，正确理解和选用电力拖动方案，掌握机床电气原理图的设计以及电器工艺设计的方法和步骤，具有基本的电气控制系统设计的能力。 第四章可编程控制器plc的工作原理 内容概述 Plc的组成与工作原理 数控机床的plc 学习目标，通过本章的学习，了解可编程控制器的基本组成和编程语言，正确理解 可编程控制器的扫描工作方方式，等效电路，掌握可编程控制的工作原理，以及数 控机床中可编程控制器的形式，特点和功能。 第五章Plc的指令系统 内容Siemens s7-200plc性能简介 S7200plc的基本指令 S7200plc的顺序控制指令 S7200plc的功能指令 学习目标。通过本章的学习，了解西蒙子s7-200plc和fanuc pmc-pa1型的软器件的 特点，掌握其指令系统的功能以及编程的方法，正确理解功能基本指令。了解功能 图的主要内型，掌握顺序控制指令的应用。
数控机床电气控制作业 2 一、单项选择题 1. 用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是（ B ） A.电气原理图 B. 电器元件布置图 C. 电气安装接线图 A ）完成的。 2. 数控机床的进给运动是由（ A.进给伺服系统 B. 位置检测系统 C. 可编程序控制器 3. （ B ）是数控系统的核心 A. 进给伺服系统 B. 数控装置 C. 可编程序控制器 4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由（ B ）组成。 A. 控制软件 B. 管理软件和控制软件两部分 C. 管理软件 5. （ A ）用来检测工作台的实际位移或丝杠的实际转角。 A. 位置检测装置 B. 进给伺服系 C. 数控装置 6. （ B ）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电 KB 器。 A. 自动空气开关 B. 接触器 C. 电流继电器 7. （ B ）不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。 A. 直线控制的数控机床 B. 轮廓控制的数控机床 C. 点位控制的数控机床 8. 数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些（ C ）的有害的电气瞬变现象。 A. 可预见 B. 确定 C. 不确定
9. （ A ）是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过这条途径对机床起作用的。 A. 接地 B. 电动机 C. 检测元件 二、判断题（正确的题标注“" ”错误标注“ X”） 1. 直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量（大于10KV）的 电动机。（V ） 2. 开环伺服系统即为无位置反馈的系统，其驱动元件主要是步进电动机。 （V） 3. 继电器的输入信号是能是电流、电压等电学量。（X ） 4. 热继电器的作用是对电路进行短路保护。（X ） 5. 以交流伺服电机为驱动单元的数控系统称为闭环数控系统。（X ） 三、简答题 1、电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？ 答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。 电动机起动电流很大，但是，当电动机起动时，热继电器不会动作。因为，热继电器由于热惯性，其双金属片在短时间内不会弯曲，当电路短路时不能立即动作使电路立即断开，因此不能作短路保护。 2. 接触器的作用是什么？接触器按其主触头通过电流的种类不同，分为哪两类？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。 四、分析题永磁式同步型交流电动机的工作原理如图所示，试分析其工作原理。并回答转子 磁 极轴线与定子磁场轴线B夹角的大小与什么因素有关?
《 》试卷 共4页 第1页 宿迁学院继续教育学院淮海技师学院函授点考试试题 课程名称： 考试日期：2010年 月 日 专业： 姓 名： 学号： 1、电器的触头系统是电器的主要 部分，起 和 电路的作用。 2、过电流继电器主要用作电动机的 ，对其选择的主要参数是 和 。 3、欠电压继电器在电路中多用作 ，防止电压故障后恢复供电时的自启动。 4、定子绕组为星形联结的三相异步电动机采用一般的三相 就可以得到保护，但定子绕组为三角形联结的三相异步电动机需要采用带 保护的热继电器才能获得可靠的保护。 5、直流电动机按不同的励磁方式分为 、 、 和 。 6、直流电动机的调速方法有 、 和 三种。 7、直流电动机电气制动方法有 、 和 三种。 8、直流电动机启动时比较常用的方法有 和 两种形式。 二、选择题（每题2分，共计30分） 1、启动按钮优先选用（ ）色按钮；急停按钮应选用（ ）色按钮；停止按钮优先选用（ ）色按钮。 A. 绿、黑、红 B. 白、红、红 C. 绿、红、黑 D. 白、红、黑 2、低压断路器的额定电压和额定电流应（ ）线路的正常工作电压和计算负载电流。 A. 不小于 B. 小于 C. 等于 D. 大于 3、常用的稳压电路有（ ）等。 A. 稳压二极管并联型稳压电路 B. 串联型稳压电路 C. 开关型稳压电路 D. 以上都是 班级： 座位号 ―――――――――――――――――――――――――装―――――――订―――――――线―――――――――――――――― 答 题 不 得 超 过 此 装 订 线
4、按钮联锁正反转控制电路的优点是操作方便，缺点是容易产生电源两相短路事故。在实际工作中，经常采用（）正反转控制电路。 A. 按钮联锁 B. 接触器联锁 C. 按钮、接触器双重联锁 D. 倒顺开关 5、Y-△减压启动是指电动机启动时，定子绕组采用Y联结，以降低启动电压，限制启动电流。待电动机启动后，再把定子绕组改成（）,使电动机全压运行。 A. YY联结 B. Y△联结 C. △△联结 D. Y联结 6、欠电压继电器的返回系数一般在（）以下。 A. 0.80 B. 0.85 C. 1.25 D. 1.55 7、在分析主电路时，应根据各电动机和执行电器的控制要求，分析其控制内容，如电动机的起动、( )等基本环节。 A. 工作状态显示 B. 正反转控制 C. 电源显示 D. 参数测定 8、绘制电气原理图时，通常把主电路和辅助电路分开主线路用粗实线画在辅助电路的左侧或（）。 A. 上部 B. 下部 C. 右侧 D. 任意位置 9、在分析复杂电气原理图的辅助电路时，要对照（）进行分析。 A. 主电路 B. 控制电路 C. 辅助电路 D. 联锁与保护环节 10、下列故障原因中（）会导致直流电动机不能启动。 A. 电源电压过高 B. 电刷接触不良 C. 电刷架位置不对 D. 励磁回路电阻过大 11、直流电动机转速不正常的故障主要由（）等。 A. 换向器表面有油污 B. 接线错误 C. 无励磁电流 D. 励磁回路电阻过大 12、直流电动机温升过高时，发现通风冷却不良，此时应检查（）。 A. 起动、停止是否过于频繁 B. 风扇扇叶是否良好 C. 绕组有无短路现象 D. 换向器表面是否有油污 13、直流电动机因电刷牌号不相符导致电刷下火花过大时，应更换（）的电刷。 A. 高于原规格 B. 低于原规格 C. 原牌号 D. 任意 14、直流伺服电动机旋转时有大的冲击，其原因如：测速发电机在（）时，输出电压的文波峰值大于2%。 A. 550r/min B. 750r/min C. 1000r/min D. 1500r/min 15、他励直流电动机的反接制动是通过把正在运行的电动机的（）突然反接来实现的。 A. 励磁绕组 B. 电枢绕组 C. 励磁绕组和电枢绕组 三、判断题（每题2分，共计20分） 《》试卷共4页第2页
数控机床电气控制作业2 一、单项选择题 1. 用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是（B ） A.电气原理图 B.电器元件布置图 C.电气安装接线图 A ）完成的。 2. 数控机床的进给运动是由（ A. 进给伺服系统 可编程序控制 B.位置检测系统 C. 器 3. （B ）是数控系统的核心 A. 进给伺服系统 B.数控装置 C.可编程序控制器 4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由（B ）组成。 A. 控制软件 B. 管理软件和控制软件两部分 C. 管理软件 5. （A ）用来检测工作台的实际位移或丝杠的实际转角。 A. 位置检测装置 B. 进给伺服系 C. 数控装置 6. （B ）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。 A. 自动空气开关 B. 接触器 C. 电流继电器 7. （B ）不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。 A. 直线控制的数控机床 B. 轮廓控制的数控机床 C. 点位控制的数控机床
8. 数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些( C )的有害的电气瞬变现象。 A. 可预见 B. 确定 C. 不确定 9. ( A )是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过这条途径对机床起作用的。 A. 接地 B. 电动机 C. 检测元件 二、判断题(正确的题标注“" ”错误标注“ X”) 1. 直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量(大 于10KW ) 的电动机 (V ) 2. 开环伺服系统即为无位置反馈的系统，其驱动元件主要是步进电动机。 ( V ) 3. 继电器的输入信号是能是电流、电压等电学量 ( X ) 4. 热继电器的作用是对电路进行短路保护 ( X ) 5. 以交流伺服电机为驱动单元的数控系统称为闭环数控系统 （x ）
机床电气控制考试题目【含答案】 案场各岗位服务流程 销售大厅服务岗： 1、销售大厅服务岗岗位职责： 1)为来访客户提供全程的休息区域及饮品; 2)保持销售区域台面整洁; 3)及时补足销售大厅物资,如糖果或杂志等; 4)收集客户意见、建议及现场问题点； 2、销售大厅服务岗工作及服务流程 阶段工作及服务流程 班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域 2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。 班中工作程序服务 流程 行为 规范 迎接 指引 递阅 资料 上饮品 （糕点） 添加茶水工作1）眼神关注客人，当客人距3米距离侯客迎询问客户送客户
注意事项 15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！” 3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人； 4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好 6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）； 7）在满座位的情况下，须先向客人致
待； 阶段工作及服务流程 班中工作程序工作 要求 注意 事项 饮料（糕点服务） 1）在所有饮料（糕点）服务中必须使用 托盘； 2）所有饮料服务均已“对不起，打扰一 下，请问您需要什么饮品”为起始； 3）服务方向：从客人的右面服务； 4）当客人的饮料杯中只剩三分之一时， 必须询问客人是否需要再添一杯，在二 次服务中特别注意瓶口绝对不可以与 客人使用的杯子接触； 5）在客人再次需要饮料时必须更换杯 子； 下班程 序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导； 2）填写物资领用申请表并整理客户意见；3）参加班后总结会； 4）积极配合销售人员的接待工作，如果下班
中央广播电视大学2009-2010学年度第一学期“开放专科”期末考试 数控机床电气控制试题 （宝丰县教师进修学校-马全力提供） 2010年1月 一、单选题（每小题3分，共54分） 1·某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。那么这是属于( )。 A．直线控制的数控机床 B．轮廓控制的数控机床C．点位控制的数控机床 2．数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由( )组成。 A.控制软件 B．管理软件和控制软件两部分C．管理软件 3．( )不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。 A.刀开关 B．低压断路器C．组合开关 4．电流继电器与电压继电器在结构上的区别主要是( )不同。电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。 A.线圈 B．衔铁C．触点 5．数控装置是整个数控系统的核心，按CNC装置中微处理器的个数可以分为单微处理器结构和( )。 A．专用型结构 B．功能模块式结构C．多微处理器结构 6．位置检测元件不直接安装在进给坐标的最终运动部件上，而是中间经过机械传动部件的位置转换（称为间接测量），亦即，坐标运动的传动链有一部分在位置闭环以外，这种伺服系统称为( )。 A．开环伺服系统 B．半闭环系统C．闭环伺服系统 7．( )是一种将电脉冲信号转换为机械角位移的机电执行元件。 A．交流电动机 B．直流电动机 C．步进电动机 8．( )又称无触点行程开关，当运动着的物体在一定范围内与之接近时，它就会发生物体接近而“动作”的信号，以不直接接触方式检测运动物体的位置。 A．接近开关 B．按钮开关C．组合开关 9．热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的( )保护。 A．过压 B．过载C．过流 10．( )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。
数控机床电气控制作业（一） 1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？ 答：按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。 行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。 按钮开关的选用原则 ①根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。 ②根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。 ③按工作状态和工作情况的要求，选择按钮开关的颜色。 2．低压断路器在电路中的作用是什么？P12 3．接触器的用途是什么？它由哪几部分组成？P15 4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？ 答：接近开关又称无触点行程开关。与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。 接近开关多为三线制。三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。 5．.中间继电器的作用是什么？P21它和交流接触器有何区别？ 答接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。而继电器是一种根据某种输入信号的变化，而接通或断开控制电路，实现控制目的的电器，中间继电器实质上是电压继电器的一种。 6．电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？ 答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。 电动机起动电流很大，但是，当电动机起动时，热继电器不会动作。因为，热继电器由于热惯性，其双金属片在短时间内不会弯曲，当电路短路时不能立即动作使电路立即断开，因此不能作短路保护。 8 ．三相异步电动机的起动控制采用哪两种方式？
电气工程师教你快速看懂电气控制电路图 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件。而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。 电气控制原理图 分析主电路： 无论线路设计还是线路分析都是先从主电路入手。主电路的作用是保证机床拖动要求的实现。从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。 分析控制电路： 主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。 分析辅助电路： 辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。这部分电路具有相对独立性，起辅助作用但又不影响主要功能。辅助电路中很多部分是受控制电路中的元件来控制的。 分析联锁与保护环节：
生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查： 经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1. 看主电路的步骤 第一步：看清主电路中用电设备 用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 第二步：要弄清楚用电设备是用什么电器元件控制 控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。 第三步：了解主电路中所用的控制电器及保护电器 前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气、万能转换开关。后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。一般来说，对主电路作如上内容的分析以后，即可分析辅助电路。
15级电子制冷专业《机床电气控制与技能训练》毕业考试试题 班别_______ 姓名_______ 座位号______ 成绩______ 注：请同学们把答案写在答题卡上 选择题 1 2 3 4 5 6 7 8 9 10 答案 选择题 1 2 3 4 5 6 7 8 9 10 答案 一、填空题（每空1分，共25分） 1、C A6140车床主电路中，KM表示交流接触器，起失压、欠压护；FR 表示_热继电器_，起过载保护；Fu表示__熔断器__，起短路保护。 2、C A6140型车床控制线路的电源由TC二次侧输出110 V电压提供；指 示线路电源由TC二次侧输出___6__V电压提供；照明线路电源由TC二次侧输出24 V电压提供。 3、C A6140车床电气原理图中，图示是指该交流接触器主触点在 2 区，辅助触电在___8___区和____10___区。 4、电气故障检修中，常用的几种测量方法有（1）电笔测量法；（2）万 用表测量法；（3）校验灯法。 5、Z3050摇臂钻床型号中，Z是指钻床，50是指最大钻孔直径。 6、Z3050摇臂钻床共有四台电动机，分别为主轴电动机M1，摇臂升降电 动机M2，液压泵电动机M3，冷却泵电动机M4。 7、Z3050摇臂钻床在摇臂上升和下降的控制电路中采用了按钮连锁和接 触器连锁，以确保电路安全工作。 8、Z3050摇臂钻床摇臂升降的过程是松开上升（下降）夹 紧。 二、选择题
1、安装刀开关时，电源进线应接在_____触点一边的进线端上，负载应接在______触点一边的出线端上。（） A．静；静 B．静；动 C．动；静 D．动；动 2、熔断器主要是用于电路的（）保护。 A．过压 B．过载C．短路 D．漏电 3、延时动作的继电器是（）。 A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器 4、CA6140型车床的主轴电机是（）。 A．三相笼型异步电动机 B．三相绕线转子异步电动机 C．直流电动机 D．双速电动机 5、电路图中接触器线圈符号下左栏中的数字表示该接触器（）所 处的图区号。 A．线圈B．主触头 C．常开辅助触头 D．常闭辅助触头 6、安装在X62W型万能铣床工作台上的工件可以在（）个方向调整位置 或进给。 7、 A、 2 B、3 C、 4 D、6 7、采用星－三角降压起动电动机，正常工作时定子绕组接成（）。 A三角形B星形 C星形或三角形 D定子绕组中间带抽头 8、下列电器中不能实现短路保护的是（）。 A.熔断器 B.过电流继电器 C.热继电器 D.低压断路器 9、接触器的自锁触头是一对（） A、动合辅助触头 B、动断辅助触头C．主触头D．以上都不正 10、热继电器是一种利用（）进行工作的保护电器。 A.电流的热效应原理 B.监测导体发热的原理 C.监测线圈温度 D.测量红外线 11、三相异步电动机有两种接法，分别是星型和（）。 A、方型 B、三角型 C、圆型
数控机床电气控制形成性考核册作业 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
数控机床电气控制作业2 一、单项选择题 1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是（ B ） A．电气原理图 B.电器元件布置图 C.电气安装接线图 2. 数控机床的进给运动是由（ A ）完成的。 A.进给伺服系统 B.位置检测系统 C.可编程序控制器 3.（ B ）是数控系统的核心 A.进给伺服系统 B.数控装置 C.可编程序控制器 4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由（ B ）组成。 A.控制软件 B.管理软件和控制软件两部分 C.管理软件 5.（ A ）用来检测工作台的实际位移或丝杠的实际转角。 A. 位置检测装置 B.进给伺服系 C.数控装置 6.（ B ）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。 A.自动空气开关 B.接触器 C.电流继电器 7. （ B ）不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。 A.直线控制的数控机床 B.轮廓控制的数控机床 C.点位控制的数控机床 8. 数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些（ C ）的有害的电气瞬变现象。 A.可预见 B.确定 C. 不确定
9.（ A ）是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过这条途径对机床起作用的。 A.接地 B.电动机 C.检测元件 二、判断题（正确的题标注“√”，错误标注“×”） 1. 直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量（大于10KW）的电动机。（√） 2.开环伺服系统即为无位置反馈的系统，其驱动元件主要是步进电动机。 （√） 3. 继电器的输入信号是能是电流、电压等电学量。（×） 4.热继电器的作用是对电路进行短路保护。（×） 5.以交流伺服电机为驱动单元的数控系统称为闭环数控系统。（×） 三、简答题 1、电动机起动电流很大，当电动机起动时，热继电器会不会动作为什么 答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。 电动机起动电流很大，但是，当电动机起动时，热继电器不会动作。因为，热继电器由于热惯性，其双金属片在短时间内不会弯曲，当电路短路时不能立即动作使电路立即断开，因此不能作短路保护。 2.接触器的作用是什么接触器按其主触头通过电流的种类不同，分为哪两类 答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。 四、分析题
数控技术专业 《数控机床电气控制》课程标准 重庆工业职业技术学院
二○○九年五月 制定人员： 张光跃重庆工业职业技术学院机械学院教授姜秀华重庆工业职业技术学院机械学院副教授张新亮重庆工业职业技术学院机械学院讲师陈剑重庆机床集团公司高级工程师 刘学群重庆第二机床厂高级工程师 袁斌重庆长安汽车集团公司高级工程师 执笔人：张光跃 审核部门：数控技术专业建设指导委员会 实施部门：数控技术教研室 批准部门：教务处
《数控机床电气控制》课程标准 一、课程概述 （一）制定依据 本课程标准依据《数控机床装调维修工国家职业资格标准》、《数控技术专业人才培养方案》及本课程在人才培养方案中的作用和地位来制定。 （二）课程的性质与地位 《数控机床电气控制》（CNC Machine tool electric control）是指数控机床内部涉及电气控制的内容，包括数控机床电源电器控制、主轴和进给伺服运动电气控制，刀架电气控制、面板电气控制、I/O接口电气控制以及数控机床电气系统的控制和调试等。《数控机床电气控制》课程以数控设备应用技术为背景，理论与实际并重，是数控技术专业、数控设备应用与维护专业及相关的机电一体化等专业培养工程技术人才必备的一门核心专业课程，该课程为后续课程数控机床的故障诊断和维修打下基础，是一门理论与实践结合很紧密的课程。 通过本课程的学习，使学生掌握数控机床电气系统的基本知识和基本的动手操作方法，并得到必要的实践技能的训练，为后续专业课程学习和学生的顶岗实习作前期准备。本课程与其它课程的关系如下表所
（三）课程设计思路 1）课程内容设计 本专业人才培养目标提出的能力要求是：掌握数控机床的工作原理和结构知识，掌握主要数控系统的特点、CNC接口技术、PLC应用技术、电气参数设置和机电联调知识。具备数控机床的操作、手工编程和数控机床的机械和电气的调试和维护维修能力。 根据专业人才培养目标和本课程在专业目标的地位，课程的设计提出了在完整的工作过程中学习，以获得所需的知识和能力。工作过程知识是根据职业岗位职责、工作任务、工作规范、工具、手段与对象结合，并指向目标的职业行动过程所需要的知识，工作过程知识实现了理论知识与实践知识的结合，注重对知识的应用和能力的培养。按工作过程知识构建课程的学习内容，即按职业活动、岗位项目和具体的工作任务来组建学习内容，以具体的工作任务为圆心，凡是与工作过程任务有关的知识按圆周进行排列，纳入学习内容中，无关的知识尽量不讲，使课程的学习、内容构建从原来的学科体系的“平行结构”向工作任务体系的“圆周结构”转变。为使学生能很好学习和掌握本课程的知识和技能，我们结合职业教育特点和重庆地区数控设备构成和应用情况，选用典型的数控机床作为学习载体，按照数控机床电气控制的要求将数控机床的电气控制课程的学习领域分解为七个学习模块，每个学习模块选择一个到三个独立的工作任务，学生学习完这七个学习模块，就能基本掌握对数控机床电气连接与调试，达到教学的要求。在工作任务学习模块中，基
数控机床电气控制形考作业 4 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
数控机床电气控制 形成性作业4 (第5章、第6章 一、单选题 1. （ B ）是各种PLC 通用的一种图形编程语言，在形式上类似于继电器控制电路。它直观、易懂，是目前应用最多的一种编程语言。 A 语句表 B 梯形图 C 功能表图 2. 梯形图中当输入点I0.1的状态为“0”、输入点I 0.0 的状态为“l ”时，输出Q 0.2为（ A ）。 A “l ” B “0” C 都不是 3.如图，PLC 中块的“或”操作就是将梯形 图中以LD 起始的电路块和另外以LD 起始的 电路块并联起来。当输入点I0.1与输入点I 0.2的状态都为“l ”时，输出Q 0.0为 （ A ）。 A “l ” B “0” C 都不是 4. 由于（ A ）存在着一些固有的缺点， （比如，有电刷，限制了转速的提高，而且结构复杂，价格贵 ），使其应用范围受到限制。 A 直流伺服电动机 B 交流伺服电动机 C 步进电动机 5. （ B ）又称主轴准停控制，即当主轴停止时能控制其停在固定位置。 A 开环控制 B 主轴定向控制 C 辅助控制 姓 名：＿＿＿＿＿ 学 号：＿＿＿＿＿ 得 分：＿＿＿＿＿ 教师签名：＿＿＿＿＿
6. 位置检测装置能检测的最小位置变化量称作分辨率。位置检测装置的分辨率应适当（ A ）机床加工精度。 A高于 B低于 C等于 7. 位置检测装置输出信号的变化量相对于输入信号变化量的比值为( A )。 A灵敏度 B测量范围 C零漂 8. 采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做（ C ）。 A绝对测量 B直接测量 C间接测量 9.按照电动机学原理，当（ A ）的定子三相绕组接通三相交流电源时，就会产生旋转磁场。 A交流电动机 B直流电动机 C步进电动机 二、判断题（对认为正确的题标注“√”、错题标注“×”） 1. 步进电动机驱动装置由环形脉冲分配器、功率放大驱动电路两大部分组成。（√） 2. PLC内部可以看作是由许多“硬继电器”等逻辑部件组成的。（×） 3. 由电动机学基本原理可知，交流电动机的同步转速与定子供电频率无关。（×） 4. 语句表又叫做指令表，是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。（×）
形成性作业1 (第1章、第2章) 一、单选题 1. 某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。那么这是属于（ C ） A直线控制的数控机床 B轮廓控制的数控机床 C点位控制的数控机床 2. 数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控制功能。这部分功能一般由（ C ）实现。 A 输入/输出装置 B数控装置 C 可编程序控制器(PLC) 3. （ B ）不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。 A刀开关 B低压断路器 C 组合开关 4. 电流继电器与电压继电器在结构上的区别主要是( A )不同。电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。 A 线圈 B衔铁 C 触点 5. 数控装置是整个数控系统的核心，按CNC装置中微处理器的个数可以分为单微处理器结构和（ C ）。 A专用型结构 B功能模块式结构 C多微处理器结构
6. 热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的( B )保护。 A过压B过载 C过流 7.（ B ）即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。 A进给控制 B辅助控制 C主轴控制 8. 目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变（ A ）进行调速。 A定子供电频率 B磁极对数 C定子供电电压 9. （ A ）一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制。 A直线控制的数控机床 B轮廓控制的数控机床 C点位控制的数控机床 二、判断题（对认为正确的题标注“√”、错题标注“×”） 1.绝对式位置检测是：每个被测点的位置都从一个固定的零点算起。（√） 2.接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是直流接触器。（×） 3.主轴定向控制又称主轴准停控制，即当主轴停止时能控制其停在固定位置，对M06和M19指令有效。（√） 4.中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。（√） 5. 常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。（√）
数控机床电气控制作业3 一、单项选择题 1.主轴提供切削过程中的转角和功率，主轴电动机一般使用（ B ）。 A. 直流伺服电动机 B.笼型异步电动机 C.步进电动机 2. 正弦波脉宽调制(SPWM)变频器的工作原理中运用了：冲量（窄脉冲的面积）相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果（ B ）这一采样控制理论重要结论。 A.不同 B.基本相同 C.无关 3、位置检测装置按检测量的测量基准，可分为（ A ）和增量式测量。 A.绝对式 B.直接测量 C.回转型 4. 旋转编码器是一种（ B ）的角位移检测装置，在数控机床中得到了广泛的使用。 A.直线位移 B.角位移 C.短距离直线位移 5. 传统的继电接触器控制装置体积大、动作速度较慢、耗电较多、功能少，目前大都用（ A ）取代。 A.可编程序控制器 B.数控装置 C.通用计算机 6. 按CNC装置中各印刷电路板的插接方式可以分为（ C ）和功能模块式结构。 A.专用型结构 B.个人计算机式结构 C.大板式结构 7.（ C ）是一种将电脉冲信号转换为机械角位移的机电执行元件。 A.交流电动机 B.直流电动机 C.步进电动机 8.（ A ）又称无触点行程开关。当运动着的物体在一定范围内与之接近时，它就会发生物体接近而“动作”的信号，以不直接接触方式检测运动物体的位置。 A. 接近开关 B.按钮开关 C.组合开关 9. 位置检测元件不直接安装在进给坐标的最终运动部件上，而是中间经过机械传动部件的位置转换(称为间接测量)。亦即，坐标运动的传动链有一部分在位置闭环以外，
这种伺服系统称为（ B ）。 A.开环伺服系统 B.半闭环系统 C.闭环伺服系统 二、判断题（对认为正确的题标注“√”, 错题标注“×”） 1. 在光电码盘的里圈里还有一条透光条纹C(零标志刻线)，用以每转产生一个脉冲，该脉冲信号又称零标志脉冲，作为测量基准。（√） 2. 数控机床位置检测装置的分辨率与数控机床的分辨率精度是相同的。 （×） 3. 接近开关多为三线制。三线制接近开关有二根电源线（通常为24V）和一根输出线。 （√） 4. 电器元件布置图是用规定的图形符号，根据原理图，按各电器元件相对位置绘制的实际接线图。（×） 5. 屏蔽技术利用金属材料制成容器，将需要防护的电路或线路包在其中，可以防止电场或磁场的耦合干扰。（√） 三、简答题 1.正弦波脉宽调制(SPWM)变频器采用的重要理论基础是什么？ 答：在采样控制理论中有一个重要结论，冲量(窄脉冲的面积)相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。电动机就是一个惯性的环节，该结论是SPWM控制的重要理论基础。 2. 步进电机驱动的环形脉冲分配器有何作用是什么？ 答：环形脉冲分配器是用于控制步进电动机的通电方式的，其作用是将CNC装置送来的一系列指令脉冲按照一定的循环规律依次分配给电动机的各相绕组，控制各相绕组的通电和断电。 四、分析题 三相反应式步进电动机的结构及工作原理如图所示。请回答步进电动机主要由哪
数控机床电气控制形成性考核册作业3 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
数控机床电气控制作业3 一、单项选择题 1.主轴提供切削过程中的转角和功率，主轴电动机一般使用（ B ）。 A. 直流伺服电动机 B.笼型异步电动机 C.步进电动机 2. 正弦波脉宽调制(SPWM)变频器的工作原理中运用了：冲量（窄脉冲的面积）相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果（ B ）这一采样控制理论重要结论。 A.不同 B.基本相同 C.无关 3、位置检测装置按检测量的测量基准，可分为（ A ）和增量式测量。 A.绝对式 B.直接测量 C.回转型 4. 旋转编码器是一种（ B ）的角位移检测装置，在数控机床中得到了广泛的使用。 A.直线位移 B.角位移 C.短距离直线位移 5. 传统的继电接触器控制装置体积大、动作速度较慢、耗电较多、功能少，目前大都用（ A ）取代。 A.可编程序控制器 B.数控装置 C.通用计算机 6. 按CNC装置中各印刷电路板的插接方式可以分为（ C ）和功能模块式结构。 A.专用型结构 B.个人计算机式结构 C.大板式结构
7.（ C ）是一种将电脉冲信号转换为机械角位移的机电执行元件。 A.交流电动机 B.直流电动机 C.步进电动机 8.（ A ）又称无触点行程开关。当运动着的物体在一定范围内与之接近时，它就会发生物体接近而“动作”的信号，以不直接接触方式检测运动物体的位置。 A. 接近开关 B.按钮开关 C.组合开关 9. 位置检测元件不直接安装在进给坐标的最终运动部件上，而是中间经过机械传动部件的位置转换(称为间接测量)。亦即，坐标运动的传动链有一部分在位置闭环以外，这种伺服系统称为（ B ）。 A.开环伺服系统 B.半闭环系统 C.闭环伺服系统 二、判断题（对认为正确的题标注“√”, 错题标注“×”） 1. 在光电码盘的里圈里还有一条透光条纹C(零标志刻线)，用以每转产生一个脉冲，该脉冲信号又称零标志脉冲，作为测量基准。 （√） 2. 数控机床位置检测装置的分辨率与数控机床的分辨率精度是相同的。 （ × ）
