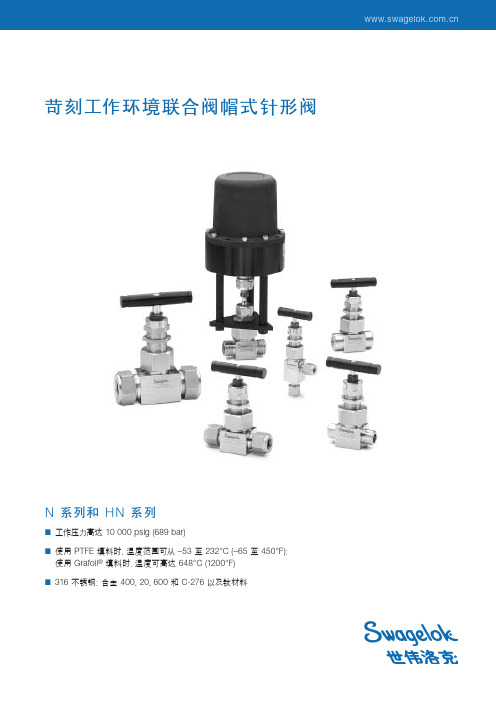

填料螺栓设计允许在打开位置进行填料调节
经过轧制和镀层的
螺纹可提高循环寿命
联合阀帽结构可防止意外
阀门分解
处于全开位置安全后阀座起
密封作用
1
23
45678
910911
12a
14a
1315
12b 14b
阀杆驱动螺母
如何正确观看玻璃转子流量计上的刻度读数 如何正确选用玻璃转子流量计玻璃转子流量计是一种使用简单、读数方便、用途十分广泛的瞬时流量测量仪表。在环境保护设备仪器。因此，选好、用好玻璃转子流量计，极为重要。 一、玻璃转于流量计的品种及选用 玻璃转子流量计根据它的用途和适应范围可分为：普通型、带筋维管型，微小流量及小外形型、耐腐型、实验室型、保温型、报警型和耐高压型八个系列。按照国家制订的仪表系列型谱，不论哪个系列，最多包括从1毫米到100毫米共12个口径数，可测量的流量范围是：液体（水） 0.1毫升/分～40立方米／时，气体（空气）1毫升／分～1000立方米／时。用于环保仪器配套的玻璃转子流量计一般口径不超过10毫米，测量的流量属小流量范围。 玻璃转子流量计的选用可从以下几个方面考虑。 1．测量的对象。即测量介质种类、压力大小、化学性质。如液体介质、气体介质，对具腐蚀性的介质则应选择耐腐流量计。 2．玻璃转子流量计本身性能。上述条件确定后一般讲，若价格没有大的变化，可优先选用针阀置于流量计上部的；有较大流通孔的，是直接流量刻度的；结构简单的；外部尺寸较小的等等。如是小流量范围，则可选用球浮子式，因它测量时稳定、不易积尘、精度较高、互换性好。 3．根据价格选用。一般讲，精度高的价格高。要根据测量目的选用仪表精度等级，如只 须控制测量介质通过量，经试运行调整，以后需始终稳定这个通过量，那么精度就是次要的。 二、玻璃转子流星计的刻度修正 玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。但在流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。 考虑到环保仪器使用玻璃转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。由于气体介质的粘度很小，故而讨论时略去粘度影响。实践证明，这不影响修正后的精度。

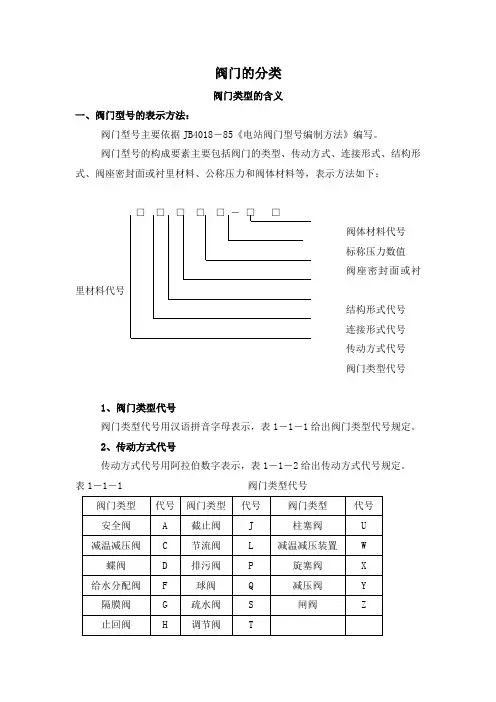

阀门有哪些种类？其结构及工作原理在这里给大家分类总结： 1.截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。 2.调节阀类主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。 3.止回阀类用于阻止介质倒流。包括各种结构的止回阀。 4.分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。 5.安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。 一、闸阀 靠阀板的上下移动，控制阀门开度。阀板象是一道闸门。闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点： 优点： 1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。 2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。 3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。 4、水锤现象不易产生。原因是关闭时间长。 5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。 6、结构长度(系壳体两连接端面之间的距离)较小。 7、形体简单, 结构长度短，制造工艺性好，适用范围广。 8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活． 缺点：
转子流量计的原理及计算 1概述 转子流量计(Rotometer)，又称浮子流量计(FloatTypeFlowmeter)，在工业中得到广泛的应用。它可测量液体、气体和蒸气的流量，宜测中小管径(DN4~250)的流量。压力损失小且恒定，测量范围比较宽，量程比1:10，工作可靠且刻度线性，使用维修方便，对仪表前后直管段长度要求不高。其测量精确度为±2%左右，受被测液体的密度、粘度、纯净度以及温度、压力的影响，也受安装垂直度的影响。玻璃管浮子流量计结构简单，成本低，易制成防腐蚀性仪表，但其强度低。金属管浮子流量计可输出标准信号，耐高压，能实现流量的指示、积算、记录、控制和报警等多种功能。 1.1 原理及结构 1.1.1 冲量定理及应用 设一物体的质量为m，作用其上的力为F，实际上流体的速度v，物体变化路程为L。那么根据冲量定理可推出 (1)
1.1.2 测量原理及结构 如果将阻挡体置于直立且具有锥度(上大下小)的管道中，就形成转子式的流量计，它的工作原理如图1所示。 当流量增加时，转子接受流体自下而上的冲力将增加，因而被冲向上方，一到达上面，由于流通截面增加，流速减小，冲力也随之减小。当冲力和差压对转子截面构成的作用力以及粘滞摩擦力等的合力与转子本身在流体中重量相等时，转子即处于一平衡状态，不再上升或下降，这个位置就表示新的流量值。 1.2 计算公式 设转子的显示重量为Wf(N)，流体对转子的作用力为F(N)，锥形管与转子间环形截面为Sa(m2)，转子处最大截面积为Sf(m2)，转子体积Vf(m3)，转子密度为ρf(Kg/m3)，转子长度为L(m)，流体介质的密
1、如何用潜水泵的管径来计算水的流量 Q=4.44F*((p2-p1)/ρ）0.5 流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。以上全部为国际单位制。适用介质为液体，如气体需乘以一系数。 由Q＝F*v可算出与管径关系。 以上为稳定流动公式。 2、请问流水的流量与管径的压力的计算公式是什么？ 管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？ 问题补充： 从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大 Q=[H/（SL）]^(1/2) 式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911 把H=120米，L=1800米及S=6.911代入流量公式得 Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒= 353.5 立方米/时 在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算： 管道出口挡板中心的静水压强P=pgH=1000*9.8*180=1764000 帕 管道出口挡板的静水总压力为F： F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿 3、管径与流量的计算公式 请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的? 流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系： Q=π×r^4×Δp/(8ηL) 4、面积，流量，速度，压力之间的关系和换算方法、 对于理想流体，管道中速度与压强关系：P + ρV2/2 = 常数，V2表示速度的平方。 流量=速度×面积,用符号表示 Q =VS 5、管径、压力与流量的计算方法 流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L/s或 （`m^3`/h）；用重量表示流量单位是kg/s或t/h。 流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位
针型阀>>多功能针型阀>>多功能针型阀产品详细信息
针型阀系列价格 供用户或设计院工程项目做预算
一、阀门的选型步骤 1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。 2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。 3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。 5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。 6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。 7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。 8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。 二、阀门的选型依据 1.所选用阀门的用途、使用工况条件和操纵控制方式。 2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。 3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。 4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。管道的最终控制是阀门。阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。 三、阀门选型原则 1.截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀
摘要：本文概述了目前用于管道直饮水系统管网设计秒流量的三种算法：传统公式算法、改造传统公式算法和概率公式算法，并比较了这三种算法的计算结果，分析了其中原因。指出传统公式算法和改造传统公式算法都不适用于管道直饮水系统管网的计算，而概率公式算法是一种较为合适的方法。 关键词：管道直饮水设计秒流量算法 0 前言 设计秒流量的计算是管网水力计算的基础，设计秒流量计算正确才能保证整个系统的正常运行。设计秒流量计算偏大，就会导致管径偏大、水泵流量偏大，造成经济上的浪费；同时，管网中的流速偏小，容易导致细菌繁殖，微粒沉积。而如果设计秒流量过小，则会使所选管径过小，造成水头损失过高，浪费能量，严重时出现断流，不能保证用水可靠性。所以，选择一个正确的设计秒流量计算方法至关重要。 1．设计秒流量计算方法概述 目前，用于管道直饮水系统设计秒流量的计算方法大致有三种： （1）算法一（传统公式算法） 即采用建筑生活给水管道设计秒流量计算公式 （1） 取=1.02，=0.0045，公式（1）成为： （2） 其中为设计秒流量（l/s），为当量总数，此公式为水工业工程设计手册《建筑和小区给水排水》[1]所采用。 （2）算法二（改造传统公式算法） 根据1981年出版的《室内给排水工程》[2]，住宅生活用水秒不均匀系数与平均日用水量的关系为：
（3） 则 （4） 其中，为秒不均匀系数，为平均日用水量（m3/d）。 （3）算法三（概率公式算法） 关于概率公式算法，首先要引入一个重要概念——龙头使用概率。根据有关资料［３］，龙头使用概率可表示为： （5） ——最高峰用水时龙头连续两次用水时间间隔（s）； ——期间龙头放水时间（s）。 有了龙头的使用概率之后，可以用概率统计的方法计算出同时用水龙头数量，个龙头额定流量之和便是管道设计秒流量。 、和可用以下方法计算得到。设用水高峰期为下班后的某个半小时内，且此时段内的放水时间均匀分布，则此时龙头的使用概率为： （6） ——高峰期用水定额，l/s; ——管段负荷龙头总数；
压力表三通针型阀-J19W压力表三通针型阀台湾品质
针型阀>>压力表三通阀>>压力表三通针型阀 产品名称：压力表三通针型阀 产品型号：J19W 产品口径：DN6-32 产品压力：0.6-32.0MPa 产品材质：铸钢、不锈钢、合金钢等 产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
产品详细信息 压力表三通针型阀概述： 仪表针型阀主要有截止阀和球阀，其功用是作开启或切断管道通路用,是仪表测量管路系统中重要组成部分。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应注意使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。针型阀有螺纹连接、卡套连接、焊接。针型阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动装置（手轮、齿轮箱或气动、电动装置等）组成。针型阀门里的阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称为内件，此外还有紧固件、密封件等。 针型阀系列价格 供用户或设计院工程项目做预算
高压反应釜使用说明书 一、特点及用途: FCF 系列实验室磁力搅拌反应釜系气—液、液—液、液—固或气—液固三相化工物料进行化学反应的搅拌反应装置, 可使各种化工物料在较高的压力、真空、温度下充分搅拌, 以强化传质和传热过程。 本装置主要特点采用静密封结构, 搅拌器与电机传动间采用磁力耦合器联接, 由于其无接触的传递力矩, 以静密封取代动密封, 能彻底解决搅拌存在的泄漏问题, 使整个介质和搅拌部件完全处于绝对密封的状态中进行工作, 因此, 更适合用于各种易燃易爆、剧毒、贵重介质及其它渗透力极强的化学介质进行搅拌反应, 是石油、化工、有机合成、高分子材料聚合、食品等工艺中进行硫化、氟化、氧化等反应最理想的无泄漏反应设备。 二、主要技术参数 1、FCF系列实验室磁力搅拌反应釜的主要技术参数:
注明: 01~0.25L 无内冷却盘管, 0.1~0.5L 无固体加料口。常规釜的使用压力为22Mpa, 搅拌转速 20~750r/min 可调, 工作温度 350℃, 主体接触物料材料为1Cr18Ni9Ti 不锈钢, 搅拌桨叶的形式为推进式, 电机为普通直流电机; 常规釜盖开口: 气相口配针型阀, 液相口配针型阀及釜内插底管, 固体加料口配丝堵, 测控温口配铂电阻, 压力表安全爆破口配压力表及安全防爆装置, 釜内冷却盘管进、出口配水嘴; 如果用户对釜盖、釜体开口、内部结构、压力高低、加热方式、搅拌桨叶形式、及增加其它附助装置( 如冷凝回流装置、恒压加料罐、接收装置、冷凝器、液位计、视镜等) 有特殊要求, 可完全按照用户的要求加工制造, 用户有特殊要求的反应釜技术指准依据所购设备的技术协议及标牌外准。 三、结构简介和工作原理: FCF 系列实验室磁力搅拌反应釜型号字母介绍: C J F S K T —— I L 有效容积2升 主体材料为钛材 卡环式快开法兰, 釜体翻转 釜盖升降或釜体升降
水管网流量简单算法如下： 自来水供水压力为市政压力大概平均为0.28mpa。 如果计算流量大概可以按照以下公式进行推算，仅作为推算公式， 管径面积×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s）=流量如果需要准确数据应按照下文进行计算。 水力学教学辅导 第五章有压管道恒定流 【教学基本要求】 1、了解有压管流的基本特点，掌握管流分为长管流动和短管流动的条件。 2、掌握简单管道的水力计算和测压管水头线、总水头线的绘制，并能确定管道的压强分布。 3、了解复杂管道的特点和计算方法。 【容提要和学习指导】 前面几章我们讨论了液体运动的基本理论，从这一章开始将进入工程水力学部分，就是运用水力学的基本方程（恒定总流的连续性方程、能量方程和动量方程）和水头损失的计算公式，来解决实际工程中的水力学问题。本章理论部分容不多，主要掌握方程的简化和解题的方法，重点掌握简单管道的水力计算。 有压管流水力计算的主要任务是：确定管路过的流量Q；设计管道通过的流量Q所需的作用水头H和管径d；通过绘制沿管线的测压管水头线，确定压强p沿管线的分布。 5.1 有压管道流动的基本概念 （1）简单管道和复杂管道 根据管道的组成情况我们把它分为简单管道和复杂管道。直径单一没有分支而且糙率不变的管道称为简单管道；复杂管道是指由两根以上管道组成管道系统。复杂管道又可以分
为串联管道、并联管道、分叉管道、沿程泄流管和管网。 （2） 短管和长管 在有压管道水力计算中，为了简化计算，常将压力管道分为短管和长管： 短管是指管路中水流的流速水头和局部水头损失都不能忽略不计的管道； 长管是指流速水头与局部水头损失之和远小于沿程水头损失，在计算中可以忽略的管 道为，一般认为（ ）＜（5~10）h f %可以按长管计算。 需要注意的是：长管和长管不是完全按管道的长短来区分的。将有压管道按长管计算，可以简化计算过程。但在不能判断流速水头与局部水头损失之和远小于沿程水头损失之前，按短管计算不会产生较大的误差。 5.2简单管道短管的水力计算 （1）短管自由出流计算公式 （5—1） 式中：H 0是作用总水头，当行近流速较小时，可以近似取H 0 = H 。 μ称为短管自由出流的流量系数。 （5—2） （2）短管淹没出流计算公式 （5—3） 式中：z 为上下游水位差，μc 为短管淹没出流的流量系数 （5—4） 请特别注意：短管自由出流和淹没出流的计算关键在于正确计算流量系数。我们比较短管自由出流和淹没出流的流量系数（5—2）和（5—4）式，可以看到（5—2）式比（5—4）式在分母中多一项“1”，但是计算淹没出流的流量系数μc 时，局部水头损失系数中比自由出流多一项管道出口突然扩大的局部水头损失系数“1”，在计算中不要遗忘。 （3）简单管道短管水力计算的类型 简单管道短管水力计算主要有下列几种类型： 1）求输水能力Q:可以直接用公式（5—1）和（5—3）计算。 2）已知管道尺寸和管线布置，求保证输水流量Q 的作用水头H 。 这类问题实际是求通过流量Q 时管道的水头损失，可以用公式直接计算，但需要计算管流速，以判别管是否属于紊流阻力平方区，否则需要进行修正。 3）已知管线布置、输水流量Q 和作用水头H ，求输水管的直径 d 。 j h g v ∑+22 02gH A c Q μ=ζλμ∑++= d l 11 z g A c Q 2μ=ζλμ∑+=d l c 1
针型阀结构图 ～3亿元的投资。 “而三家大的钢铁企业中，除了鞍钢国产化力度较大外，其他用户的设备还有进口倾向。”对此，业内专家不无担忧，如果国内制造企业再次丧失这样的机会，对于我国冶金设备国产化工作而言将是一个不小的损失。 相关部门需严把“审批关”重大技术装备国产化亟待政策支持 “之前，我国曾提出以市场换技术，旨在引进技术的基础上，消化、吸收、再创新。然而，结果并未完全如愿，有的市场让出去了，技术却没引进来。”对于该问题，中国机械工业联合会规划与市场部副主任冯宝珊认为，就目前盾构机市场而言，被进口产品垄断完全是因为国内相关部门在审批方面没把好关。她建议，实行捆绑招标是解决市场换技术，也是实现重大装备国产化的重要途径。 针型阀>>针型阀组>>外螺纹针型阀组合阀
首页>>产品中心>>J49H不锈钢仪表针型阀 一、产品[针型阀]的详细资料： 产品型号：J49H-1.6(32)P型 产品名称：针型阀 二、主要零件材料：
三、主要性能规范： 四、J49H不锈钢仪表针型阀主要外形及连接尺寸： 订货须知： 一、①J49H不锈钢仪表针型阀产品名称与型号②J49H不锈钢仪表针型阀口径③J49H不锈钢仪表针型阀是否带附件二、若已经由设计单位选定公司的J49H不锈钢仪表针型阀型号，请按J49H不锈钢仪表针型阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数， 相关产品： QFF3阀组针型阀 针型仪表阀 J13W高压内螺纹针型阀 J23W铬镍不锈钢焊接针型阀 J29H针型仪表阀 不锈钢针型仪表阀 针型阀 JJY1卡套针型阀 J13W型针型阀
已知1小时流量为10吨水,压力为0.4 水流速为1.5 试计算钢管规格 题目分析：流量为1小时10吨，这是质量流量，应先计算出体积流量，再由体积流量计算出管径，再根据管径的大小选用合适的管材，并确定管子规格。（1）计算参数，流量为1小时10吨；压力0.4MPa（楼主没有给出单位，按常规应是MPa），水的流速为1.5米/秒（楼主没有给出单位，我认为只有单位是米/秒，这道题才有意义） （2）计算体积流量：质量流量m=10吨/小时，水按常温状态考虑则水的密度ρ=1吨/立方米=1000千克/立方米；则水的体积流量为Q=10吨/小时=10立方米/小时=2777.778立方米/秒 （3）计算管径：由流量Q=Av=（π/4）*d*dv；v=1.5m/s；得： d=4.856cm=48.56mm (4)选用钢管，以上计算，求出的管径是管子内径，现在应根据其内径，确定钢管规格。由于题目要求钢管，则： 1）选用低压流体输送用镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管比较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为 S=3.8mm，管子内径为d=60.3-3.8*2=52.7mm＞48.56mm，满足需求。 2）也可选用流体输送用无缝钢管D57*3.0，该管内径为51mm 就这个题目而言，因要求的压力为0.4MPa，选用DN50的镀锌钢管就足够了，我把选择无缝钢管的方法也介绍了，只是提供个思路而已。 具体问题具体分析。 1、若已知有压管流的断面平均流速V和过流断面面积A，则流量Q=VA 2、若已知有压流水力坡度J、断面面积A、水力半径R、谢才系数C，则流量Q=CA(RJ)^(1/2),式中J=(H1-H2)/L,H1、H2分别为管道首端、末端的水头，L 为管道的长度。 3、若已知有压管道的比阻s、长度L、作用水头H，则流量为 Q=[H/(sL)]^(1/2) 4、既有沿程水头损失又有局部水头损失的有压管道流量： Q=VA=A√(2gH)/√(1+ζ+λL/d) 式中：A——管道的断面面积；H——管道的作用水头；ζ——管道的局部阻力系数；λ——管道的沿程阻力系数；L——管道长度；d——管道内径。 5、对于建筑给水管道，流量q不但与管内径d有关，还与单位长度管道的水头损失（水力坡度）i有关.具体关系式可以推导如下： 管道的水力坡度可用舍维列夫公式计算i=0.00107V^2/d^1.3 管道的流量q=(πd^2/4)V 上二式消去流速V得： q = 24d^2.65√i ( i 单位为m/m )， 或q = 7.59d^2.65√i ( i 单位为kPa/m )
转子流量计一般会出现的三种常见故障 转子流量计（浮子流量计）是根据是一种变面积式流量计，液体在流量计管道中流动，使管道中浮子向上移动，当流速与流量一定的时候浮子与管道之间的面积达到一定值。此面积与浮子的高度成正比，也与流量成正比。指针式的转子流量计是的指针根据浮子的高度经过内部零件的转动显示在表盘上。电子表头显示的则是电路板智能计算显示。一、转子流量计测量误差大： 1.气体介质由于受到温度压力影响较大，建议采用温压补偿的方式来获得真实的流量。 2.由于长期使用及管道震动等多因素引起浮子流量计传感磁钢、指针、配重、旋转磁钢等活动部件松动，造成误差较大。解决方法：可先用手推指针的方式来验证。首先将指针按在RP位置，看输出是否为4mA，流量显示是否为0%，再依次按照刻度进行验证。若发现不符，可对部件进行位置调整。一般要求专业人员调整，否则会造成位置丢失，需返回厂家进行校正。 3.安装不符合要求：对于垂直安装转子流量计要保持垂直，倾角不大于20度;对于水平安装转子流量计要保持水平，倾角不大于20度;转子流量计周围100mm空间不得有铁磁性物体。安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。要保持前5D后250mm直管段的要求。 4.液体介质的密度变化较大也是引起误差较大的一个原因。由于仪表在标定前，都将介质按用户给出的密度进行换算，换算成标校状态下水的流量进行标定，因此如果介质密度变化较大，会对测量造成很大误差。解决方法可将变化以后的介质密度带入公式，换算成误差修正系数，然后再将流量计测出的流量乘以系数换成真实的流量。二、转子流量计指针抖动： 1.剧烈指针抖动：主要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与转子流量计实际的状态不符，有较大差异造成转子流量计过量程。2.轻微指针抖动：一般由于介质波动引起。可采用增加
管道水流量计算公式 A.已知管的内径12mm，外径14mm，公差直径13mm，求盘管的水流量。压力为城市供水的压力。 计算公式1：1/4∏×管径的平方（毫米单位换算成米单位）×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s） 计算公式2：一般取水的流速1--3米/秒，按 1.5米/秒算时：DN=SQRT（4000q/u/3.14 流量q，流速u，管径DN。开平方SQRT。 其实两个公式是一样的，只是表述不同而已。另外，水流量跟水压也有很大的关系，但是现在我们至少可以计算出大体的水流量来了。 备注：1.DN为Nomial Diameter 公称直径(nominal diameter，又称平均外径(mean outside diameter。 这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。 因为单位有公制(mm及英制(inch的区分，所以有下列的称呼方法。 1. 以公制(mm为基准，称DN (metric unit 2. 以英制(inch为基准，称NB(inch unit 3. DN (nominal diameter NB (nominal bore OD (outside diameter 4. 【例】镀锌钢管DN50，sch 20 镀锌钢管NB2”，sch 20 5. 外径与DN，NB的关系如下：
------DN(mm--------NB(inch-------OD(mm 15-------------- 1/2--------------21.3 20--------------3/4 --------------26.7 25-------------- 1 ----------------33.4 32-------------- 1 1/4 -----------42.2 40-------------- 1 1/2 -----------48.3 50-------------- 2 -----------60.3 65-------------- 2 1/2 -----------73.0 80-------------- 3 -----------88.9 100-------------- 4 ------------114.3 125-------------- 5 ------------139.8 B.常用给水管材如下： （1）给水用硬聚氯乙烯（PVC-U）DN100的管子其公称外径de=110,壁厚为 e=4.2mm(S12.5,SDR26,PN1.0,则其内径为110-4.2×2=101.6mm； （2）给水用聚乙烯（PE）管材，DN100的管子其公称外径de=110,壁厚为 e=8.1mm(PE80级，SDR13.6,PN1.0,则其内径为110-8.1×2=93.8mm； （3）冷水用聚丙烯（PP-R）管，DN100的管子其公称外径de=110,壁厚为 e=12.3mm(S4，PN1.0,则其内径为110-12.3×2=85.4mm； （4）镀锌钢管，DN100的镀锌钢管其外径D=114.3,壁厚为S=4.0mm(普通钢管,则 其内径为114.3-4.0×2=106.3mm； （5）流体输送用无缝钢管，DN100的无缝钢管其外径D=108,壁厚为S=4.0mm,则其内径为108-4.0×2=100mm。 2.管道最大流量，是指管内输送水时流速的最大取值，给水工程上。给水管道的最大流速不得超过2m/s，消防给水管道的流速最大不得超过2.5m/s。 3.计算最大流量。 流量公式：Q=AV=（π/4）×d×d×V= （1）PVC-U管：Q=（π/4）×0.1016×0.1016×2.0×3600=58.37m3
一、产品[针型阀]的详细资料：产品型号：J13W-1.6(32)Ⅲ型产品名称：针型阀 二、主要性能规范：
三、J13W型针型阀主要外形及连接尺寸： 订货须 知：一、①J13W型针型阀产品名称与型号②J13W型针型阀口径③J13W型针型阀是否带附件二、若已经由设计单位选定公司的J13W型针型阀型号，请按J13W型针型阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数， 相关产品： QFF3阀组针型阀 针型仪表阀 J13W高压内螺纹针型阀 J23W铬镍不锈钢焊接针型阀 J29H针型仪表阀
J49H不锈钢仪表针型阀 不锈钢针型仪表阀 针型阀 JJY1卡套针型阀 J24W角式高压针型阀 CJ123F型针型阀 J19H压力表针型阀 液化石油气针型阀 J61Y焊接针型阀 J23SA型针型阀 JJM8不锈钢压力表针型阀 针型阀系列价格 供用户或设计院工程项目做预算
一、阀门的选型步骤 1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。 2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。 3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。 4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。 6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。 7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。 8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。 二、阀门的选型依据 1.所选用阀门的用途、使用工况条件和操纵控制方式。 2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。 3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。 4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。管道的最终控制是阀门。阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。 三、阀门选型原则 1.截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀门。向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。在允许有较高流阻的场合，可选用闭合式阀门。
仪表针型阀 针阀（Needle Valve）是一种小型的手动截止阀，因其阀杆头部呈针状而得名，见下图。 针阀在图纸中的表示符号：。 一．功能 针阀在流体管线中主要有两种功能： 1.切断流体 2.调节流量 二．结构： 常见的针阀按阀帽的不同分为三类： 1.整体阀帽型 2.螺纹连接阀帽型 3.联合结构阀帽型 三. 针阀的密封： 1.阀杆的密封 阀杆密封填料的位置相对于阀杆螺纹有两种形式。一种是如上图所示填料在螺纹的上方，这种结构比较简单，但螺纹易受流体冲刷，螺纹的润滑受影响，导致损坏。一种是填料在螺纹的下方，这种结构可避免流体或高温对螺纹的不良影响 2.阀座的密封
阀座密封按阀杆头与阀座的材料，通常分为两种：①金属对金属密封。形成的密封面小，适用液体或高温、腐蚀性的流体环境。②塑料对金属密封。形成的密封面大，适用于密封性要求高的气体场合。 四. 阀杆头设计 1. 常见的阀杆头形状如下： 钝头型阀杆头属快开型，开启后流量快速增加。主要用于流体的关断，与阀座之间常采用塑料对金属的密封形式。 V字型阀杆头既可用于流体关断又可用于调节流量，但开启后流量快速增加，不易调节。与阀座之间常采用金属对金属的密封形式。 调节型阀杆头主要用于线性、均匀地调节流量，也可用于关断。 2.非旋转阀杆头 为了消除阀杆头与阀座间的的磨损、咬合，阀杆头通常采用非旋转的结构设计。阀杆头部分与阀杆驱动螺纹部分采用类似关节的活性连接方式，从而保证当阀门关闭，阀杆头与座接触时，阀杆头做上下直线动作，不产生导致磨损、咬合的旋转运动。在阀门经常开关的应用场合，常采用这种阀杆结构。 3.Stellite钴基合金阀杆头 在某些应用场合，系统的流体有侵蚀性或高温高压有冲蚀性，如蒸汽等。为了提高阀杆头对高温粘着磨损、冲刷磨损与腐蚀的抵抗性，阀杆头的材料常采用Stellite钴基合金，以延长阀门的使用寿命。
（转）循环泵的流量和扬程计算 2011-12-07 16:25 事例见最后 1、先计算出建筑的热负荷然后 0.86*Q/(Tg-Th)=G 这是流量 2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。这个集中供热系统的采暖面积是33.8万平方米。通过计算可知，该系统每年至少可节煤5000吨。换句话说，30%多的能量被浪费了。如果我的设计被采纳，这个管理处每年可以节约大约一百万元的经费（如果煤价是200元/吨）。而我所做的仅仅是装调节阀，平衡并联管路阻力；安装温度计，压力表，对采暖系统进行监控；换掉了过大的循环水泵和补给水泵；编制了锅炉运行参数表。 原始资料 1. 供热系统平面图，包括管道走向、管径、建筑物用途、层高、面积等。 2. 锅炉容量、台数、循环水泵型号及台数等。本系统原有15吨锅炉三台，启用两台；10吨锅炉三台，启用一台；配有12SH-9A型160KW循环水泵三台，启用两台。 3. 煤发热量为23027KJ/kg（5500kcal/kg）。 4. 煤耗量及耗煤指标，由各系统资料给出。采暖面积：33.8万m2；单位面积煤耗量：39.54kg/m2?年。 5. 气象条件：沧州地区的室外供热计算温度是-9℃，供热天数122天，采暖起的平均温度-0.9℃。 6. 锅炉运行平均效率按70%计算。 7. 散热器以四柱为主，散热器相对面积取1.5。 8. 系统要求采用自动补水定压。 设计内容 1.热负荷的校核计算 《节能技术》设计属集中供热系统的校核与改造。鉴于设计任务书所提供的原始资料有限，拟采用面积热指标法进行热负荷的概算。 面积热指标法估算热负荷的公式如下： Qnˊ= qf × F / 1000 kW 其中：Qnˊ——建筑物的供暖设计热负荷，kW； F ——建筑物的建筑面积，㎡； qf ——建筑物供暖面积热指标，W/㎡；它表示每1㎡建筑面积的供暖设计热负荷。 因此，为求得建筑物的供暖设计热负荷Qnˊ，需分别先求出建筑物供暖面积热指标qf 和建筑物的建筑面积F。 1.1 热指标的选择 由《节能技术》附表查得：住宅的热指标为46~70W/㎡。
转子流量计的原理及计算 1 概述 转子流量计（Rotometer），又称浮子流量计（FloatTypeFlowmeter），在工业中得到广泛的应用。它可测量液体、气体和蒸气的流量，宜测中小管径（DN4～250）的流量。压力损失小且恒定，测量范围比较宽，量程比1：10，工作可靠且刻度线性，使用维修方便，对仪表前后直管段长度要求不高。其测量精确度为±2%左右，受被测液体的密度、粘度、纯净度以及温度、压力的影响，也受安装垂直度的影响。玻璃管浮子流量计结构简单，成本低，易制成防腐蚀性仪表，但其强度低。金属管浮子流量计可输出标准信号，耐高压，能实现流量的指示、积算、记录、控制和报警等多种功能。 1.1 原理及结构 1.1.1 冲量定理及应用 设一物体的质量为m，作用其上的力为F，实际上流体的速度v，物体变化路程为L。那么根据冲量定理可推出 （1） 1.1.2 测量原理及结构 如果将阻挡体置于直立且具有锥度（上大下小）的管道中，就形成转子式的流量计，它的工作原理如图1所示。
当流量增加时，转子接受流体自下而上的冲力将增加，因而被冲向上方，一到达上面，由于流通截面增加，流速减小，冲力也随之减小。当冲力和差压对转子截面构成的作用力以及粘滞摩擦力等的合力与转子本身在流体中重量相等时，转子即处于一平衡状态，不再上升或下降，这个位置就表示新的流量值。 1.2 计算公式 设转子的显示重量为W f（N），流体对转子的作用力为F（N），锥形管与转子间环形截面为Sa（m2），转子处最大截面积为S f （m2），转子体积V f（m3），转子密度为ρf（Kg/m3），转子长度为L（m），流体介质的密度为ρ（Kg/m3），重力加速度为g（m/s2），则 因为m=ρV f=ρS f L代入（1）式中，整理后得 考虑到实际情况的因素，加一校正系数k变为：
1 流量系数KV的来历 调节阀同孔板一样，是一个局部阻力元件。前者，由于节流面积可以由阀芯的移动来改变，因此是一个可变的节流元件；后者只不过孔径不能改变而已。可是，我们把调节阀模拟成孔板节流形式，见图2－1。对不可压流体，代入伯努利方程为： （1） 解出 命图2-1 调节阀节流模拟 再根据连续方程Q＝ AV，与上面公式连解可得： （2） 这就是调节阀的流量方程，推导中代号及单位为： V1 、V2 ——节流前后速度； V ——平均流速； P1 、P2 ——节流前后压力，100KPa； A ——节流面积，cm； Q ——流量，cm／S； ξ——阻力系数； r ——重度，Kgf／cm； g ——加速度，g = 981cm/s； 如果将上述Q、P1、P2 、r采用工程单位，即：Q ——m3/ h；P1 、P2 ——100KPa；r——gf/cm3。于是公式（2）变为： （3） 再令流量Q的系数为Kv，即：Kv ＝ 或（4） 这就是流量系数Kv的来历。
从流量系数Kv的来历及含义中，我们可以推论出： （1）Kv值有两个表达式：Kv = 和 （2）用Kv公式可求阀的阻力系数ξ = （5.04A/Kv）×（5.04A/Kv）； （3），可见阀阻力越大Kv值越小； （4）；所以，口径越大Kv越大。 2 流量系数定义 在前面不可压流体的流量方程（3）中，令流量Q的系数为Kv，故Kv 称流量系数；另一方面，从公式（4）中知道：Kv∝Q ，即Kv 的大小反映调节阀流量Q 的大小。流量系数Kv国内习惯称为流通能力，现新国际已改称为流量系数。 2.1 流量系数定义 对不可压流体，Kv是Q、△P的函数。不同△P、r时Kv值不同。为反映不同调节阀结构，不同口径流量系数的大小，需要跟调节阀统一一个试验条件，在相同试验条件下，Kv的大小就反映了该调节阀的流量系数的大小。于是调节阀流量系数Kv的定义为：当 调节阀全开，阀两端压差△P为100KPa，流体重度r为lgf/cm(即常温水)时，每小时 流经调节阀的流量数（因为此时），以m/h 或t／h计。例如：有一台Kv ＝50的调节阀，则表示当阀两端压差为100KPa时，每小时的水量是50m／h。 Kv＝0.1，阀两端压差为167－（－83）＝2.50，气体重度约为1 .0×E（－6），每小时流量大约为158 m／h。＝43L/s=4.3/0.1s Kv＝0.1，阀两端压差为1.67，气体重度约为1 2.2 Kv与Cv值的换算 国外，流量系数常以Cv表示，其定义的条件与国内不同。Cv的定义为：当调节阀全开，阀两端压差△P为1磅／英寸2，介质为60°F清水时每分钟流经调节阀的流量数，以加仑／分计。 由于Kv与Cv定义不同，试验所测得的数值不同，它们之间的换算关系:Cv ＝ 1.167Kv （5）
