8 桥梁振动及抗震 8.1结构抗震体系 8.1.1结构应具有合理的地震作用传力途径和明确的计算简图。结构除了具有必要的承载能力以外，还应具有良好的变形能力和耗能能力，以保证结构的延性性能。 8.1.2结构的质量和刚度应均匀分布，避免因质量和刚度突变而造成地震时结构各部分相对变形过大。对于质量和刚度变化较大的部位，应采取有效措施予以加强。 8.1.3结构基础应建造在坚硬的地基上，尽可能避开活断层及地质条件不好的地基。当结构必须建造在软土地基或可能液化的地基上时，应对地基进行处理。 8.1.4上部结构应尽量采取连续的形式。当上部结构与下部结构之间的支座允许上部结构平动时，必须保证支承面宽度并采取相应的限位措施，防止落梁的发生。 8.1.5确定墩柱的截面尺寸时应避免墩柱的轴压比（墩柱所承受的轴向压力与抗压极限承载力之比）过大，以保证墩柱截面的延性性能。 8.1.6对于多跨连续结构，各中墩柱的截面尺寸和高度应使各柱的纵桥向刚度和横桥向刚度基本相同。跨径相差较大时，应考虑上部结构质量对横桥向频率的影响。对于地面高差较大的地形，可通过下挖地面来调整墩柱的高度。 8.1.7对于大跨度桥梁，应结合桥位处的地质条件和地震动特性等具体情况，对各种结构体系进行分析研究，选择抗震性能较好的结构体系。 8.2地震反应计算 8.2.1工程设计项目应按《地震安全性评价管理条例》（国务院令第323号）及各地方相应管理办法，要求业主对相应区域进行地震危险性分析，
并根据地震危险性分析进行结构的地震反应计算。在桥梁建设中尽量避开具有危险性的活动地震断层。活动性地震断层附近桥梁的地震反应计算要特别注意地面位移对结构的影响。按“条例”不需进行地震安全性评价的一般性工程，应按照《中国地震动参数区划图》（GB18306-xx）规定的设防要求进行抗震设防。 8.2.2应根据工程的重要性等级、场地的地质条件和地震烈度、结构的自振特性等情况，按照规范用反应谱方法进行结构的地震反应计算。对于大跨度桥梁，还应进行时程反应分析，并考虑地震动的空间不均匀性。 8.2.3对于地震作用的计算，应按公路桥梁相关规范执行，城市桥梁应根据道路等级和桥梁的重要性，按表8.1进行重要性系数修正。 表8.1 城市桥梁重要性修正系数Ci 考虑地震引起的位移，避免结构因位移过大而导致非强度破坏。 8.2.5对大跨度桥梁进行地震反应计算时，由于高阶振型的影响较大，必须计算足够多的振型。 8.2.6采用减震措施设计时，应结合具体桥型进行动力时程分析。 8.3构件抗震设计和抗震构造措施 8.3.1 应搜集桥位处地震基本烈度、地质构造、地震活动情况、工程地质及水文地质条件，并根据地震基本烈度及桥梁重要性等级采取相应的
浅谈桥梁工程与结构力学 梁桢 土木工程与力学学院地质工程专业2班 2011级 摘要：桥梁工程的发展与力学的进步是紧密相联的，而且是互相促进的：随着经济的发 展，建筑材料、设备、建桥技术也有了很快的发展，特别是电子计算技术的广泛应用加 快了人们对桥梁力学问题的研究，极大地推动了桥梁力学的发展；同时，桥梁力学的研 究成果也使桥梁的设计、施工及管理水平得到了进一步的提高。 关键词：桥梁、力学、发展、现状 一、引言 在原始时代就已经出现了桥梁，那时跨越水道和峡谷是利用自然倒下的树木，自然形成的石梁或石拱，虽然还不具备造桥的能力，但已经知道利用桥梁为生活创造方便。在17世纪以前，桥梁一般是用的木、石材料建造的，并按建桥材料分为石桥和木桥。19世纪50年代以后，随着酸性转炉炼钢和平炉炼钢技术的发展，钢材成为重要的造桥材料，钢的抗拉强度大，抗冲击性能好，尤其是19世纪70年代出现钢板和矩形轧制断面钢材，为桥的部件在厂内组装创造了条件，钢材应用日益广泛。因为只是凭经验修桥，曾使19世纪80-90年代得许多铁路桥发生重大事故;从那时起，正在发展中的结构力学理论得到了重视，在它的静力分析理论完全确立并广泛普及之后，桥梁因强度不足而造成的事故大为减少。到了现代，桥梁按建桥材料可分为预应力钢筋混凝土桥、钢筋混凝土桥。混凝土抗拉强度很低，但其价格却远低于钢材，为了增加其抗拉能力，设计了钢筋混凝土这类复合建筑材料，使其既能承受拉力，又能承受压力，但限于混凝土材料本身所具有的力学性能，将其作为梁式桥结构用材，跨度仍远逊色于传统的拱桥结构。而预应力钢筋混凝土桁架拱桥：尽管有受力钢筋在承载，但在受拉区仍然不可避免地会出现一些裂缝，若对钢筋施加一定的张力作用，可以克服此弊端，即通过张拉预应力筋，使得受拉区事先储备一定数值的压应力，当外荷载作用时，混凝土可不出现拉应力或不超过某个临界值的拉应力，从而极大地提高了混凝土结构的抗裂性能，刚度和承载能力，进而导致了预应力混凝土桥梁结构的出现。 二．桥梁建设简述与发展趋向 1、国外桥梁建设简述和发展趋向 纵观国外桥梁建设发展的历史，对于促进和发展现代桥梁有深远影响的，是继意大利文艺复兴后18世纪在英国、法国和其他西欧国家兴起的工业革命。它推动了工业的发展，从而也促进了桥梁建筑技术方面空前的发展。 1855年起，发共建造了第一批应用水泥砂浆砌筑的石拱桥。法国谢儒奈教授在拱桥结构、拱圈

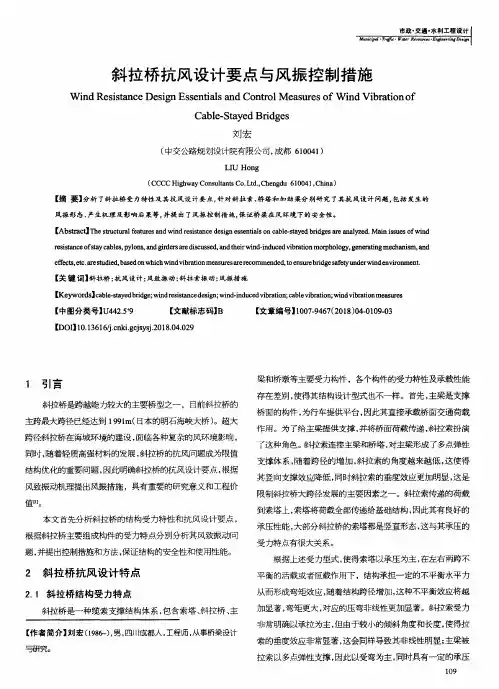

风振对桥梁工程损害及防治 摘要：风对桥梁的作用是一种十分复杂的现象，随着桥梁跨径的不断增加，风振现象也越来越受到工程界的关注。本文针对抖振、涡激共振、风雨振等风致振动对大跨度桥梁的结构安全形成不可忽视的影响,探讨了大跨度桥梁抗风设计原则与风致振动的控制,提出了改善桥梁结构和增加机械阻尼等方法。 关键词：大跨度桥梁;风致振动;抗风设计 1引言 1940年秋，美国华盛顿州建成才四个月的主跨853m的塔科马悬索桥在风速不到20m／s的8级大风袭击下发生了当时还难以理解的强烈振动，奇妙的风竟使桥面扭曲翻腾．而且振幅愈来愈大。直至使桥面倾翻到45度，最终导致桥粱的折断坠入峡谷之中。这次事故后引起了国际桥梁工程界和空气动力界的极大关切,并开展了大量的理论探索和风洞实验研究。我国自70年代起斜拉桥蓬勃发展,跨度日益增大,1999年10月,主跨1385m的江阴长江公路大桥的建成通车,使我国成为世界上能自主设计和建造千米级悬索桥的第六个国家。中国改革开放以来已经建成了百余座缆索承重桥梁,其中包括10座悬索桥和近20座跨度超过400m的斜拉桥。与此同步,斜拉桥和吊桥的风致振动理论与实验研究也结合工程实际迅速发展,并取得了一些有价值的研究成果。 2桥梁结构风致振动理论 风灾是自然灾害中发生最频繁的一种，桥梁的风害事故屡见不鲜。风与结构的相互作用是一个十分复杂的现象，它受风的自然特性、结构的外型、结构的动力特性以及风与结构的相互作用等多方面因素的制约。当风绕过一般为非流线型作用截面的桥梁结构时，会产生旋涡和流动的分离，形成复杂的空气作用力。当桥梁结构的刚度较大时，结构保持静止不动，这种空气力的作用只相当于静力作用。当桥梁结构的刚度较小时，结构振动受到激发，这时空气力的作用不仅具有静力作用，而且具有动力作用。 2.1 风的静力作用 静力作用指风速中由平均风速部分施加在结构上的静压产生的效应，可分
悬索桥的风致振动及控制方法的探讨 刘琳娜，何杰，王志春 武汉理工大学，道路桥梁与结构工程湖北省重点实验室，湖北武汉（430070） 摘要：风对悬索桥的作用是十分复杂的现象，随着桥梁结构的大跨度发展，桥梁对风作用反应的敏感和复杂逐渐成为设计的控制因素。本文章就悬索桥的三个重要组成部分——梁体，主塔以及缆索各自的风致振动研究现状和控制方法进行了分析介绍，同时探讨了悬索桥应该进一步研究的风致振动方面的问题。 关键词：悬索桥，风致振动，振动形式，控制方法 1. 引言 悬索桥以其受力性能好、跨越能力大、轻型美观，抗震能力好，而成为跨越江河、海峡港湾等交通障碍的首选桥型。由于桥梁是裸露于地球表面大气边界层内的建筑物，不可避免的会受到风的作用。而且随着桥梁理论的不断完善和施工技术的不断提高，桥梁结构型式向轻型化、长大化发展[1]，这就使风对桥梁的作用更加明显。风荷载逐渐成为悬索桥设计的主要控制荷载。然而，桥梁界对风对桥梁的作用的认识是在惨痛的历史教训中总结发展的。据不完全统计，18世纪以来，世界上至少有11座悬索桥由于风的作用而毁坏[2]。直到1940年秋，美国华盛顿州建成才4个月的Tacoma吊桥在不到20 m/s 的8级大风作用下发生破坏才引起了国际桥梁工程界和空气动力界的极大关切。 目前，世界上已修建的最大跨度的悬索桥为日本的明石海峡大桥，其主跨跨度已达到1990m，而一些跨度更大的特大跨悬索桥，如Messina海峡大桥、Gilbralter海峡大桥也己先后提上议事日程。随着我国经济的迅速发展，桥梁建设事业也得到了飞速发展，我国也己成功修建了汕头海湾大桥、广东虎门大桥、西陵长江大桥和江阴长江大桥等多座悬索桥，尤其江阴长江大桥跨度达到1385米，进入世界前列；目前还有多座大跨悬索桥在规划中，如珠江口伶仃洋跨海工程、杭州舟山大桥等。因此，二十一世纪中国的桥梁事业将有更崭新的发展。 随着悬索桥跨度的增加，结构刚度和阻尼显著下降，因此对风的作用更为敏感，从而抗风设计已逐渐成为大跨悬索桥设计中的控制因素。而对于悬索桥风致振动及其控制方法的研究也显的越来越重要了。悬索桥的风致振动在其结构上主要表现为梁体、主塔、缆索等三个构件的振动，因此本文从这三个构件的风致振动机理的研究入手，借以探讨对悬索桥各个构件的控制方法。 2. 梁体的风致振动和控制方法 由于悬索桥轻柔、大跨的性质，梁体的振动机理是最受关注的，一般来说，其主要风致振动形式有两种——对桥梁具有摧毁作用的颤振和最常见的抖振。 2.1 颤振 颤振是一种危险性的自激发散振动。对于近流线型的扁平断面可能发生类似机翼的弯扭耦合颤振。对于非流线型断面则容易发生分离流的扭转颤振[3]。上述两种颤振分析理论可以较好地解决悬索桥的颤振问题。 对桥梁结构进行颤振分析可首推Bleich，他于1948年首次将以Theodorson函数为基础
第3章 自测题 1. 某LTI 连续系统，输入)()sin()(y )(t u t t t u f π=→，则)2(2)(2--t u t u 产生的零状态 响应= ，该系统的冲激响应)(t h = ，)(t r 的零状态响应= 解：由线性时不变性质，)(2t u )()sin(2t u t π→，)2-(2t u )2()]2(sin[2--→t u t π，所 以)2(2)(2--t u t u )]2()()[sin(2--→t u t u t π 由系统的微分性质，)(t h =)()cos()]'()[sin(t u t t u t πππ=——因果系统 由系统的积分性质，)(t r 的零状态响应=)()sin(t u t π的一次积分=?∞-t dx x u x )()sin(π= ?>00)sin()(t dx x t u π=)()]cos(1[1t u t ππ-——输入r(t)是因果信号，输出也是因果的。 2. 因果系统指：输入是因果信号，则零状态响应输出一定是 因果 信号。 3. 某LTI 因果系统的方程为)()(6)('5)("t f t y t y t y =++，初始状态1)0(=-y ， 2)0('=-y ，输入信号)()(t u e t f t -=，完成下列过程： 一、求零输入响应)(t y x 解：(1) 特征方程为065s 2=++s ；特征根为=1s -2 ，=2s -3 (2) )(t y x 形式由 特征根 决定，)(t y x =t t Be Ae 32--+，-≥0t (3) 由初始状态求解)(t y x 表达式中的待定系数，得)(t y x =t t e e 324-5--，-≥0t 二、求单位冲激响应)(h t ，[注意：本方法仅仅适用于方程右边只有)(f t 一项] 解：(1) )(h t =(t t Be Ae 32--+))(u t ，[因果系统，输入)(t δ是因果信号，所以)(h t 一定是 因果信号！] (2) 等效初始状态：由于方程右边只有)(f t 一项，不必对h(t)中的u(t)求导，即求解待定系 数时，不要h(t)表达式中的u(t) ???+====++ B A 0)0(h 3B -2A - 1)0(h'，解出待定常数A=1，B=-1，)(h t =)()(32t u e e t t --- 三、求输入信号)()(t u e t f t -=[因果]产生的零状态响应)(t y f ---也一定是因果的！ 解：)(t y f =)(*)(t h t f =*-)(t u e t )()(32t u e e t t ---= )()5.0(32t u e e e t t t ---+-
一、叙述小波分析理论发展的历史和研究现状 答：傅立叶变换能够将信号的时域和特征和频域特征联系起来，能分别从信号的时域和频域观察，但不能把二者有机的结合起来。这是因为信号的时域波形中不包含任何频域信息，而其傅立叶谱是信号的统计特性，从其表达式中也可以看出，它是整个时间域内的积分，没有局部化分析信号的功能，完全不具备时域信息，也就是说，对于傅立叶谱中的某一频率，不能够知道这个频率是在什么时候产生的。这样在信号分析中就面临一对最基本的矛盾——时域和频域的局部化矛盾。 在实际的信号处理过程中，尤其是对非常平稳信号的处理中，信号在任一时刻附近的频域特征很重要。如柴油机缸盖表明的振动信号就是由撞击或冲击产生的，是一瞬变信号，单从时域或频域上来分析是不够的。这就促使人们去寻找一种新方法，能将时域和频域结合起来描述观察信号的时频联合特征，构成信号的时频谱，这就是所谓的时频分析，亦称为时频局部化方法。 为了分析和处理非平稳信号，人们对傅立叶分析进行了推广乃至根本性的革命，提出并开发了一系列新的信号分析理论：短时傅立叶变换、时频分析、Gabor 变换、小波变换Randon-Wigner变换、分数阶傅立叶变换、线形调频小波变换、循环统计量理论和调幅—调频信号分析等。其中，短时傅立叶变换和小波变换也是因传统的傅立叶变换不能够满足信号处理的要求而产生的。 短时傅立叶变换分析的基本思想是：假定非平稳信号在不同的有限时间宽度内是平稳信号，从而计算出各个不同时刻的功率谱。但从本质上讲，短时傅立叶变换是一种单一分辨率的信号分析方法，因为它使用一个固定的短时窗函数，因而短时傅立叶变换在信号分析上还是存在着不可逾越的缺陷。 小波变换是一种信号的时间—尺度（时间—频率）分析方法，具有多分辨
桥梁结构涡激振动实例及减振措施比较研究 摘要：针对设计中不被重视的涡激共振问题，讨论了桥梁结构涡激振动及其响应分析的复杂性，介绍了几座国外大跨度桥梁结构的涡激振动问题，并比较分析了这些桥梁结构所采用的不同减振措施方案，推荐设计阶段首先选择气动控制措施来抑制桥梁涡激振动，而已建成的桥梁发生涡振病害则更适宜选用机械减振措施。abstract： in view of the ignored problem of vortex-induced resonance in design， this article analyzes vortex-induced vibration of bridge structure and the complexity of response analysis. the vortex-induced vibration problem of some foreign large span bridge structures is introduced and different vibration reducing measures of these bridges are analyzed and compared. it is recommended that pneumatic control measures be firstly used to control the vortex-induced vibration of bridges in design phase， while for vortex-induced vibration of built-up bridges， mechanical vibration reduction measures are more appropriate. 关键词：桥梁；涡激振动；振动控制；气动措施 key words： bridge；vortex-induced vibration；vibration control；pneumatic measures 中图分类号：u441 文献标识码：a 文章编号：1006-4311（2013）24-0100-03
第三章 控制系统的时域分析法 一、知识点总结 1．掌握典型输入信号（单位脉冲、单位阶跃、单位速度、单位加速度、正弦信号）的拉氏变换表达式。 2．掌握系统动态响应的概念，能够从系统的响应中分离出稳态响应分量和瞬态响应分量；掌握系统动态响应的性能评价指标的概念及计算方法（对于典型二阶系统可以直接应用公式求解，非典型二阶系统则应按定义求解）。 解释：若将系统的响应表达成拉普拉氏变换结果（即S 域表达式），将响应表达式进行部分分式展开，与系统输入信号极点相同的分式对应稳态响应；与传递函数极点相同的分式对应系统的瞬态响应。将稳态响应和瞬态响应分式分别进行拉氏逆变换即获得各自的时域表达式。 性能指标：延迟时间、上升时间、峰值时间、调节时间、超调量 3．掌握一阶系统的传递函数形式，在典型输入信号下的时域响应及其响应特征；掌握典型二阶系统的传递函数形式，掌握欠阻尼系统的阶跃响应时域表达及其性能指标的计算公式和计算方法；了解高阶系统的性能分析方法，熟悉主导极点的概念，定性了解高阶系统非主导极点和零点对系统性能的影响。 tr tp ts td
4．熟悉两种改善二阶系统性能的方法和结构形式（比例微分和测速反馈），了解两种方法改善系统性能的特点。 5．掌握系统稳定性分析方法：劳斯判据的判断系统稳定性的判据及劳斯判据表特殊情况的构建方法（首列元素出现0，首列出现无穷大，某一行全为0）；掌握应用劳斯判据解决系统稳定裕度问题的方法。了解赫尔维茨稳定性判据。 6．掌握稳态误差的概念和计算方法；掌握根据系统型别和静态误差系数计算典型输入下的稳态误差的方法（可直接应用公式）；了解消除稳态误差和干扰误差的方法；了解动态误差系数法。 二、相关知识点例题 例1. 已知某系统的方块图如下图1所示，若要求系统的性能指标为： δδ%=2222%，tt pp=1111，试确定K和τ的值，并计算系统单位阶跃输入下的特征响应量：tt，tt。 图1 解：系统闭环传递函数为：Φ(s)=CC(ss)RR(ss)=KK ss2+(1+KKKK)ss+KK 因此，ωnn=√KK，ζζ=1+KKKK2√KK， δ%=e?ππππ?1?ππ2?ζζ=0.46， t pp=ππωωdd=1ss?ωdd=ωnn?1?ζζ2=3.14 ?ωnn=3.54 K=ωnn2=12.53，τ=2ζζωnn?1KK=0.18 t ss=3ζζωωnn=1.84ss
— P2-1 — X 第二章 连续系统的时域分析习题解答 2-1 图题2-1所示各电路中，激励为f (t )，响应为i 0(t )和u 0(t )。试列写各响应关于激励微分算子方程。 解： . 1)p ( ; )1(1)p ( , 111 , 1 111)( )b (; 105.7)625(3 102 ; )(375)()6253(4) ()()61002.041( )a (0202200 204006000f i p f p u p f p p p u i f p p p p p f t u pf i p pu i t f t u p t f t u p =+++=++?++=+=+++= ++= ?=+??==+?=++-- 2-2 求图题2-1各电路中响应i 0(t )和u 0(t )对激励f (t )的传输算子H (p )。 解：. 1 )()()( ; 11)()()( )b (; 625 3105.7)()()( ; 6253375)()()( )a (22 0 20 40 0 +++==+++== +?==+== -p p p p t f t i p H p p p t f t u p H p p t f t i p H p t f t u p H f i f u f i f u 2-3 给定如下传输算子H (p )，试写出它们对应的微分方程。 . ) 2)(1() 3()( )4( ; 323)( )3(; 3 3)( )2( ; 3)( )1( +++=++=++=+= p p p p p H p p p H p p p H p p p H 解：; 3d d 3d d )2( ; d d 3d d )1( f t f y t y t f y t y +=+=+ . d d 3d d 2d d 3d d )4( ; 3d d 3d d 2 )3( 2222t f t f y t y t y f t f y t y +=+++=+ 2-4 已知连续系统的输入输出算子方程及0– 初始条件为： . 4)(0y ,0)(0y )y(0 ),()2(1 3)( )3(; 0)(0y ,1)(0y ,0)y(0 ),()84() 12()( )2(; 1)(0y ,2)y(0 ),()3)(1(4 2)( )1(---2 ---2 --=''='=++==''='=+++-=='=+++= t f p p p t y t f p p p p t y t f p p p t y f (u 0(t ) (b) u 0(t ) (a) 图题2-1
第三章时域分析法 3-1两相交流电动机，使用在简单位置控制系统中见习题3-1图。假设作误差检测器用的差动放大器增益为10，且它供电给控制磁场。 ω和阻尼系数ζ等于什么？ 试问a)无阻尼自然频率n b)相对超调量和由单位阶跃输入引起峰值的时间等于什么？ c)写出关于单位阶跃输入下的误差时间函数。 习题3-1图 3-2 差动放大器的增益增加至20，重做习题3-1。并问从你的结果中能得出什么结论？ 3-3 两相交流感应电动机采用齿轮传动和负载链接，使用在简单位置系统中，见习题3-1图。假设作误差检测器用的差动放大器增益为20，且由它供电给控制磁场。试问 ω和阻尼系数ζ等于什么? a)无阻尼自然频率n b)相对超调量和由单位阶跃输入下的峰值的时间等于什么？ c)写出关于单位阶跃输入下的误差时间函数。 3-4 差动放大器的增益增至40，重做习题3-3.并问从你的结果中能得出什么结论？ 3-5 差动放大器的增益减至10，重做习题3-3.并从你的结果中可得出什么结论？ 3-6 综合典型有翼可控导弹控制系统，可使用转矩作用于导弹弹体的方法。这些转矩由作用在离重心很远的控制翼面的偏斜来产生。这样做的结果可以用相对小的翼面负载，就能引起较大的转矩。对这一类型控制系统的设计，为使输入指令响应时间最小，就要求控制回路具有高增益。而又必须限制增益在不引起高频不稳定范围内。习题3-6图表示导弹加速度控制操纵系统。给定加速度与加速度计输出量比较，发出驱动控制系统的节本误差信号。由速度陀螺仪的输出作为阻尼。 试求出下列各式： a)确定这一系统的传递函数C(s)/R(s)。 b)对应一下的一组参数： 放大器增益= A k=16，飞行器增益系数=q=4，R k=4, ω和阻尼系数ζ。 确定该系统无阻尼自然频率n c)确定相对超调量和从加速度单位阶跃输入指令所引起的峰值时间。
第四章桥梁振动试验 4.1概述 振动是设计承受动荷载的工程结构必须研究的问题，桥梁不仅要研究由车辆移动荷载引起的振动，还要研究桥梁结构本身的抗震、抗风性能和能力。 随着结构计算、施工技术和建筑材料等方面科技水平的不断进步，桥梁的跨度越来越大，因此对桥梁振动性能的研究分析提出了更高的要求。桥梁振动试验可以求的基本问题可以归类为三种：桥梁振源、桥梁自振特性和结构动力反应。 桥梁振源的测定一般包括对能引起桥梁振动的风、地震和车辆振动等振动荷载的测定。 桥梁自振特性是桥梁结构的固有特性，也是桥梁振动试验中最基本的测试内容。 车辆、风和地震等外荷载作用下桥梁结构动力反应的测定是评价桥梁结构动力性能的基本内容之一。 传统的结构动力学方法，根据力学原理建立结构的数学模型，然后由已知振源（输入力或运动）去求所需要的动态响应。这种方法至少有两方面的问题难以完善：一是阻尼系数只能凭假定设置；其次是计算图式和设计图式与实际结构之间的差异。 振动试验已经发展起来的参数识别与模态分析技术，是改善理论计算不足的有力手段。它的基本做法是，利用已知（或未知）输入力对结构激振，用仪器测得结构的输出响应，然后通过输入、输出的关系（或仅输出）求取结构的数学模型，使更接近于结构的实际情况。 振动试验作为一门独立的工程振动学科，解决了许多理论计算上无法解决的实际问题，我国从1976年唐山地震后滦河大桥的抗震试验开始，各高校、科研单位先后对许多实桥和模型桥做过振动试验，特别是近年来对新建的一些大跨度桥梁进行施工阶段和运营阶段的振动试验，许多实测数据已直接为桥梁结构的振动分析、抗震抗风研究所利用。 4.2桥梁自振特性参数测定 测定桥梁自振特性参数是桥梁振动试验的基本内容，要研究桥梁结构的抗震、抗风或抗其它动荷载的性能和能力必须了解桥梁结构的自振特性。 自振特性参数，也称动力特性参数和振动模态参数，主要包括结构的自振频率(自振周期)、阻尼比和振型等，是由结构形式、材料性能等结构固有的特性决定，与外荷载无关。 4.2.1自振特性参数 1.自振频率和自振周期 自振频率是自振特性参数中最重要的概念，物理上指单位时间内完成振动的次数，通常用f表示，单位为赫兹（Hz）,也可以用圆频率ω(ω =2πf)表示，单位为1/秒（1/s）。 自振周期（T）指物体振动波形重复出现的最小时间，单位为秒（s），它和自振频率互成倒数关系T=1/f。
1． 自动控制系统对输入信号的响应，一般都包含两个分量，即一个是____________，另一个是__________分量。 2． 函数f(t)=t e 63-的拉氏变换式是________________________________。 3． 积分环节的传递函数表达式为G （s ）=_________________________。 4． 在斜坡函数的输入作用下，___________型系统的稳态误差为零。 四、控制系统结构图如图2所示。 （1）希望系统所有特征根位于s 平面上s ＝－2的左侧区域，且ξ不小于0.5。试画出特征根在s 平面上的分布范围（用阴影线表示）。 （2）当特征根处在阴影线范围内时，试求,K T 的取值范围。 （20分） 五、已知系统的结构图如图3所示。若()21()r t t =?时，试求 （1）当0f K =时，求系统的响应()c t ，超调量%σ及调节时间s t 。 （2）当0f K ≠时，若要使超调量%σ＝20％，试求f K 应为多大？并求出此时的调节时间s t 的值。 （3）比较上述两种情况，说明内反馈f K s 的作用是什么？ （20分） 图3 六、系统结构图如图4所示。当输入信号()1()r t t =，干扰信号()1()n t t =时，求系统总 的稳态误差e ss 。 （15分） 图4 1、 根轨迹是指_____________系统特征方程式的根在s 平面上变化的轨迹。 2、 线性系统稳定的充分必要条件是闭环传递函数的极点均严格位于s______________半平面
3、在二阶系统中引入比例-微分控制会使系统的阻尼系数________________。 9、已知单位反馈系统的开环传递函数 50 ( ) (0.11)(5) G s s s s = ++ ，则在斜坡信号作用下的稳态误差为_________。 3、某控制系统的方框图如图所示，试求(16分) (1)该系统的开环传递函数) (s G k 、闭环传递函数 ) ( ) ( s R s C 和误差传递函数 ) ( ) ( s R s E 。 (2)若保证阻尼比0.7 ξ=和单位斜坡函数的稳态误差为0.25 ss e=，求系统参数K和τ。(3) 计算超调量和调节时间。 1、已知单位反馈系统的开环传递函数为 * ()() (2)(3) K G s H s s s s ，试绘制闭环系统的根轨迹，并判断使系统稳定的* K范围。 R(s)C(s) - 2 K s N(s) 1 K 5．图4 6．在二阶系统中引入测速反馈控制会使系统的开环增益________________。 7．已知单位反馈系统的开环传递函数 100 () (0.11)(5) G s s s = ++ ，则在斜坡信号作用下的稳态误差为________________。 8．闭环系统的稳定性只决定于闭环系统的________________。
列车-桥梁共振研究的现状与发展趋势及预防共振的措施 列车通过桥梁时将引起桥梁结构的振动，而桥梁的振动又反过来影响车辆的振动，这种相互作用、相互影响的问题就是车辆与桥梁之间振动耦合的问题。人类自1825年建成第一条铁路以来，便开始了对列车与桥梁相互作用研究探索的漫长历史过程。1849年Willis提交了第一份关于桥梁振动研究的报告，探讨了Chester铁路桥梁塌毁的原因。在随后的近100年时间内，由于当时力学水平、计算技术、方法及手段的落后，研究中通常将车辆、桥梁简单地看作两个独立的模型，在这种模型里，机车车辆被简化成单个或多个集中力，或者将其各种动力因素简化为简谐力，而桥梁被处理成均布等截面梁，采用级数展开的方法进行近似的求解，这些方法基本上只能算是解析或半解析法。 20 世纪60、70年代以来，电子计算机的出现以及有限元技术的发展，使得车桥耦合振动研究有了飞速的发展，从车桥系统的力学模型、激励源的模拟到研究方法和计算手段等都有了质的飞跃，人们可以建立比较真实的车辆和桥梁计算模型，然后用数值模拟法计算车辆和桥梁系统的耦合振动响应，美国、日本、欧洲和国内诸多学者为车桥耦合振动理论的发展做出了重要贡献，在车辆模型、桥梁模型以及车桥系统耦合振动方面取得了不少成就。 本文就车桥耦合振动的研究思路、车辆分析模型、桥梁分析模型、轮轨接触关系、激励源、数值计算方法6个方面，较系统地阐述了列车~桥梁耦合振动研究的现状与进展，总结在上述6个方面已取得的一些研究成果和结论，同时，指出目前研究工作中存在的尚待进一步完善的问题，就如何进一步开展上述领域的研究作了初步探讨。 1 车桥耦合振动研究的现状 20 世纪60、70年代，西欧和日本开始修建高速铁路，对桥梁动力分析提出了更高的要求；同时，电子计算机的出现以及有限元技术的发展，使得车桥振动研究具备了强有力的分析手段，这极大地促进了车桥耦合振动研究的向前发展。 日本在修建本四联络线时，对车桥动力响应做了大量的理论研究、试验研究和现场测试工作。通过分析轮轨横向力、轮重减载率、脱轨系数和车体加速度来
浅谈风荷载对桥梁结构的影响 121210104 罗余双 摘要：风荷载是桥梁结构设计需要考虑的重要内容之一。本文先分析了风荷载的静力作用和动力作用对桥梁结构的影响，然后考虑桥梁结构进行抗风设计的主要影响因素，并给出了桥梁结构抗风设计的主要流程。 关键词：桥梁、风荷载、抗风设计 The Impact of Wind Load on the Bridge Structure 121210104 Luo Yushuang Abstract:Wind load is one of the important contents of the bridge structure design needs to consider.At first,this paper analyzes the static effect and dynamic wind load effect on the influence of the bridge structure, and then it considers main influencing factors of wind resistance design of bridge structure, giving the bridge structure wind resistance design of the main process. Key words:Bridge、Wind load、Wind-resistance design 一、风荷载对桥梁结构影响研究的必要性 桥梁的风毁事故最早可以追溯到1818年，苏格兰的Dryburgh Abbey桥首先因风的作用而遭到毁坏。之后，英国的Tay桥因未考虑风的静力作用垮掉，造成75人死亡的惨剧。但直到1940年，美国华盛顿新建成的Tacoma Narrows悬索桥，在不到20 m/s 的风速作用下发生了强烈的振动并导致破坏（见图1），才使工程界注意到桥梁风致振动的重要性。现代桥梁抗风研究自此开始。 众所周知，桥梁是一种在风荷载作用下容易产生变形和振动的柔性结构，而且桥梁一般修建在江河、海峡等风速较大的区域。故此，抗风设计是桥梁结构设计的重要内容之一。 为避免此类惨剧就必须要把风荷载对桥梁结构的影响降到最低，而有效抵抗和预防风荷载对桥梁结构的影响的一大前提，就是清楚的把握风荷载对桥梁结构的影响。
大跨径悬索桥风致振动及抗风措施 发表时间：2019-05-24T16:41:04.140Z 来源：《建筑细部》2018年第22期作者：陆明龙 [导读] 简述了国内外悬索桥抗风的发展和研究历史，分析了悬索桥风致振动的形式，并提出增强结构刚度、抑制风致振动的抗风措施。重庆交通大学土木工程学院重庆 400074 摘要：悬索桥以主缆为主要承重结构具有跨越能力大、雄伟壮观、造型优美等优点而成为大跨径桥梁结构首选桥型之一。但随着跨度的增大，悬索桥的刚度变小，对风的敏感性越来越大，对抗风要求也越来越高。大跨度悬索桥在风荷载的作用下，主要构件会产生各种形式的振动。简述了国内外悬索桥抗风的发展和研究历史，分析了悬索桥风致振动的形式，并提出增强结构刚度、抑制风致振动的抗风措施。 关键词：大跨径悬索桥、风致振动、抗风措施 1 前言 悬索桥是以缆索为主要承重结构的桥梁结构，由于其强大的跨越能力，成为跨越宽大江河、海湾的首选桥型之一。我国修建悬索桥的历史久远，早在千年之前，四川就已出现竹索桥。明清时期，在我国西南地区，修建有诸多铁索桥，有些索桥至今仍在使用，著名于世的有贵州盘江桥和四川泸定桥。在国外，也存在古老的悬索桥，如麦地海峡桥和克里夫顿桥。20世纪初，国外欧美等国家经历了工业革命，加上悬索桥计算理论的初步形成，使悬索桥得到迅速的发展。由于缺乏对空气动力学的研究，1940年，美国塔科马桥被风摧毁而倒塌。此后十年，悬索桥的建设进入了停滞期。在塔科马老桥风毁后，人们意识到悬索桥抗风设计的重要性，开始进行很多风洞试验以探索悬索桥抗风措施。抗风研究阶段后，世界各国为了适应日益增长的交通量和经济发展，兴起了修建大跨径悬索桥的高峰。我国在90年代后，国家加强基础建设水平，悬索桥的发展迅猛，东南沿海地区地区和长江内河等地修建了诸多大跨度的悬索桥，如今建设已经走在了世界的前列。但悬索桥由于跨径的增大，刚度减小，柔性问题突出，承受风荷载的能力逐渐减小，极易被风摧毁。悬索桥的风毁破坏属于脆性破坏，破坏前是难以预测和预警。因此，深入了解桥梁与风作用后效应，进行科学合理的抗风设计，采取有效的抗风措施提高桥梁的抗风能力，对于悬索桥的建设和发展具有十分积极的现实意义。 2 大跨度悬索桥风致振动形式 风是指空气由于太阳加热不均匀而引起的流动，具有一定的速度与方向。桥梁在风通过时，会与风产生作用，形成摩擦力和推力。当风以不变的物理量作用在桥梁时，产生的力为静力，可按结构力学方法进行计算。但是自然界风的作用由于具有不规则性，对悬索桥作用的大小和方向是随机的。悬索桥结构构件与风的作用大小和方向有所不同，会产生不同形式的风致振动。下面主要介绍悬索桥结构产生的常见风致振动形式。 2.1 加劲梁的颤振 当风通过非流线型断面的加劲梁时，气流会产生涡旋和分离，此时风不仅具有静力作用，更值得注意的是其对桥梁结构的动力作用。对于大跨度悬索桥这种刚度相对较小的桥型，风的作用激发了加劲梁结构产生振动，加劲梁的振动发过来影响气流的流场，改变气流的大小和方向，此时风的流动和加劲梁振动想互影响。空气力受加劲梁振动的影响较大时，形成一种自激力。加劲梁的振动系统阻尼在受不断的气流反馈作用而变为负值时，不断吸收能量导致振幅逐步增大的空气失稳现象现象称为加劲梁的颤振。 2.2 加劲梁的涡振 气流绕过非流线型的断面的加劲梁时，会发生流动分离，气流分离形成的自由剪切层在流动中卷起形成有规律的漩涡而又脱落，产生交替变化的涡激力。这种由于气流分离形成的漩涡脱落具有周期性，在一定条件下使悬索桥产生的共振现象称为涡激共振。涡激共振虽然不会引起整个结构的发散性振动，对结构产生毁灭性破坏，但其共振的风速一般较低，出现的频率较高，会出现较大的振幅，引起行车舒适度和结构疲劳问题。 2.3 吊索的风振 悬索桥的吊索和其他非流线型断面一样，会发生涡激振动、尾流颤振和尾流驰振。吊索断面在风速较低时，就会产生旋涡并有规律脱落，引发涡激振动。由于吊索相对整个结构来说较小，产生的涡激振动对桥梁不足以产生很大的结构安全和舒适度。当悬索桥上下游的吊索间距大于一定的距离时，会产生尾流颤振，当吊索间距小于一定距离时，会产生尾流驰振。故上下游吊索间距应该通过风洞试验探究出最佳间距，避免尾流颤振和尾流驰振的发生。 3 大跨度悬索桥抗风措施 我国悬索桥在过去三十年里得到快速的发展，同时也对桥梁的抗风进行了系统的研究。大跨度悬索桥刚度相对较小，必须根据桥梁址的风速和风力考虑风致振动的问题进行抗风设计和采取抗风措施。大跨度悬索桥的抗风能力可通过结构措施、气动措施和机械措施来提高。 3.1 结构措施 为了提高大跨度悬索桥的抗扭刚度和抗风稳定性，通过改善结构体系的方式来达到抗风的目的。提高抗风稳定性主要有交叉吊索系统、空间缆索系统和斜拉—悬吊体系。交叉吊索系统是通过拉索将加劲梁与主缆横向连接起来，抑制风荷载作用下横桥的横向位移或侧弯，从而提高悬索桥的抗扭刚度。空间缆索结构是通过将主缆和加劲梁用缆索连接起来形成类似于三角形的空间网索体系，利用了三角形的稳定性，提高了结构整体的刚度和稳定性。斜拉—悬吊体系是指在一座桥中同时应用了斜拉桥和悬索桥这两种桥型，将它们形成一个共同受力的整体，发挥各自的优点，改善其抗风能力。 3.2 气动措施 3.2.1 设置边缘风嘴 在加劲梁梁端设置风嘴可以改善气流的流动状态，避免结构发生涡振和颤振，使气流流动平顺。合理的边缘风嘴能提高悬索桥加劲梁的抗风能力和结构的稳定性。研究表明，设置风嘴后，桥梁结构与风力的想互反馈作用减弱，降低了结构共振的概率，提高结构的扭转刚
第三章 线性系统的时域分析与校正习题及答案 3-1 已知系统脉冲响应t 25.1e 0125.0)t (k -=，试求系统闭环传递函数)s (Φ。 解 [])25.1s /(0125.0)t (k L )s (+==Φ 3-2 设某高阶系统可用下列一阶微分方程)t (r )t (r )t (c )t (c T +τ=+? ? 近似描述，其中，1)T (0<τ-<。试求系统的动态性能指标s r d t ,t ,t 。 解 设单位阶跃输入s s R 1)(= 当初始条件为0时有： 1 Ts 1 s )s (R )s (C ++τ= 1Ts T s 1s 11Ts 1s )s (C +τ--=?++τ= ∴ T /t e T T 1)t (h )t (c -τ--== T )0(h τ=，1)(h =∞，20T T )]0(h )(h [05.0τ -=-∞=? 1) 当 d t t = 时 2T T e T T 1)]0(h )(h [5.0)0(h )t (h t /t d τ += τ--=-∞+=- T /t d e 2 1 -= ; 693T .0t d = 2) 求r t （即)t (c 从1.0)(h ∞到9.0)(h ∞所需时间) 当T /t 2e T T 1)0(h )]0(h )(h [9.0)t (h -τ-- =+-∞=; 当T /t 1e T T 1)0(h )]0(h )(h [1.0)t (h -τ--=+-∞=; )T 1(.0T ln T t 2τ+τ-=， τ +τ -=)T 9(.0T ln T t 1 则 2T .29ln T t t t 12r ==-= 3) 求 s t T /t s s e T T 1)0(h )]0(h )(h [95.0)t (h -τ-- =+-∞= 3T 05.ln0T t s ==∴ 3-3 一阶系统结构如图所示。要求系统闭环增益2k =Φ，调节时间4.0t s ≤s ，试确定参数21k ,k 的值。 解 由结构图写出闭环系统传递函数 1k k s k 1k k s k s k k 1s k )s (212211211 +=+=+ =Φ
