关于接线盒的二极管
这两年来因为二极管的问题造成退货事件已有多起。主要还是因为二极管的结温太低，而接线盒的散热不好，造成二极管的热击穿，并带有接线烧毁等。
所以在IEC61215二版中也增加二极管的测试,即10.18旁路二极管发热测试。

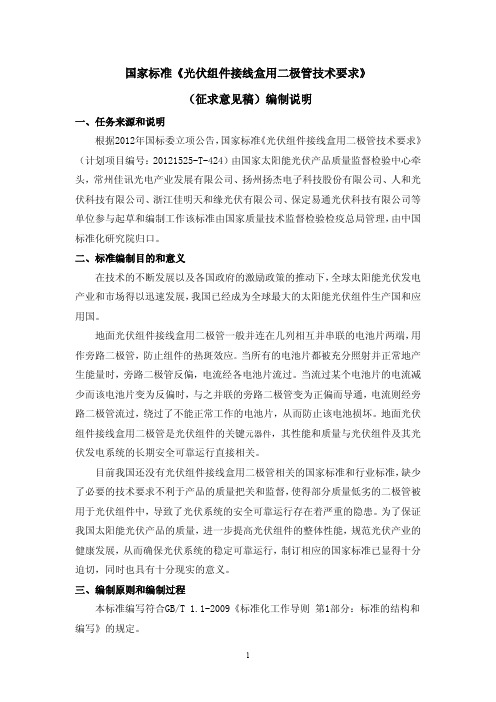

但现在好象对二极管的电压要求和漏电流要求都没做严格的规定，请教是否有精确的测
试方法和认证要求。
在IEC 61215 第二版中，有二极管发热测试，其方法如下：
把组件放在75度烘箱中至热稳定，在二极管中通组件的实际短路电流，热稳定后（例如1h），测量二极管的表面温度，根据以下公式计算实际结温
Tj=Tcase + R*U*I
其中R为热阻系数，由二极管厂家给出，Tcase是二极管表面温度（用热电偶测出），U是二极管两端压降（实测值），I为组件短路电流。计算出的Tj不能超过二极管规格书上的结温范围。
以扬杰的10SQ050型二极管为例。如果实测外壳温度是150度，用在72片125电池片180W 的组件上，其结温为：
Tj＝150+3*0.5*5.4=158.1
低于规格书中的最大结温Tj，所以没有问题。
如果是156的片子，通的电流大，发热大，外壳温度假设测得165度，那么实际结温为
Tj=165+3*0.5*8=177，高于规格书中的最大结温175，测试失败。
所以，对于这个测试，选择二极管要看以下几个量
电流（大的好）
最大结温（大的好）
热阻（小的好）
压降（小的好）
反向击穿电压（一般40V就远远够了）
