无人机载高光谱成像系统
主要参数应优于以下参数。
波长范围：400-1000nm；像素扭曲不超过一个像素，
空间通道数：≥620；光谱通道数：≥250；
光谱采样间隔：优于2.4nm/pixel；
光谱分辨率在20μm狭缝时优于6nm；
最大数值孔径：F/2.5；
重量：<0.6kg(含内部的采集控制模块)；
反射率标准布：不小于3m x 3m，包含3种反射率，可以为计算地物反射率提供标准参考；
定制3轴云台，通电后自动垂直向下，无需手动调平衡；
可在地面站软件上看到云台上图传相机的实时画面；
云台重量：≤0.8kg；
无人机载多光谱/热红外成像系统
主要参数应优于以下参数。
重量≤800 g
光谱波段：EO即电力光学：蓝色、绿色、红色、红边、近红外（NIR）LW IR（长波红外辐射）
/ 热红外： 8-14um
传感器分辨率：不低于2064*1544（每个EO（即电力光学）波段3.2 MP）/热红外线：不低于160*120
北斗GPS定位系统
仪器参数应优于以下主要参数。
解算技术：超越传统（固定/浮动）技术的 HD-GNSS处理引擎算法，比传统GNSS技术提供的误差估算评定更加精确。
卫星跟踪：360全星座技术,能够跟踪包括GPS、GLONASS、Galileo、北斗和QZSS卫星信号同步跟踪：
–– GPS：L1C/A、L1C、L2C、L2E、L5；
–– GLONASS：L1C/A、L1P、L2C/A、L2P、L3；
–– SBAS：L1C/A、L5；
–– Galileo：E1、E5A、E5B；
––北斗：B1、B2、B3
多星多频：不止于接收卫星数量，同时接收GPS、GLANASS、伽利略、北斗的第三频段
信号通道：接收机通道数不少于440个通道，支持更多的卫星信号同步跟踪
高精度静态精度：平面3mm+0.1ppm 高程3.5mm+0.4ppm
RTK实时动态精度：平面8mm+1ppm 高程15mm+1ppm
网络RTK精度：平面8mm+0.5ppm 高程15mm+0.5ppm
定位速率：1Hz、2Hz、5Hz 10Hz和20Hz
数据格式：CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RT CM 3.2的输入输出
星站差分功能：具有OmniSTAR HP、XP、G2、VBS定位功能
智能化程度：接收机可以通过WBUI管理界面，实现远程管理，下载数据等
工作温度：-40℃～65℃
防水/防尘：满足IP67等级，可侵入水下1米深
可以承受从2米高测杆处跌落
数据存储：主机4G内存：可以3年以上原始观测数据通讯链路：电台与
蜂窝移动网络，同时具备
成像光谱仪简介及其应用概述 成像光谱仪：将成像技术和光谱技术结合在一起，在探测物体空间特征的同时并对每个空间像元色散形成几十个到上百个波段带宽为10nm左右的连续光谱覆盖。它以高光谱分辨率获取景物或目标的高光谱图像。在陆地、大气、海洋等领域的研究观测中有广泛的应用。 成像光谱仪–概述 成像光谱仪是20世纪80年代开始在多光谱遥感成像技术的基础上发展起来的，它以高光谱分辨率获取景物或目标的高光谱图像，在航空、航天器上进行陆地、大气、海洋等观测中有广泛的应用，高成像光谱仪可以应用在地物精确分类、地物识别、地物特征信息的提取。建立目标的高光谱遥感信息处理和定量化分析模型后，可提高高光谱数据处理的自动化和智能化水平.。由于成像光谱仪高光谱分辨率的巨大优势，在空间对地观测的同时获取众多连续波段的地物光谱图像，达到从空间直接识别地球表面物质的目的，成为遥感领域的一大热点，正在成为当代空间对地观测的主要技术手段。地面上采用成像光谱仪也取得了很大的成果，如科学研究、工农林业环境保护等方面。 成像光谱仪主要性能参数是：（1）噪声等效反射率差（NE?p），体现为信噪比（SNR）；（2）瞬时视场角（IFOV），体现为地面分辨率；（3）光谱分辨率，直观地表现为波段多少和波段谱宽。 高光谱分辨率遥感信息分析处理，集中于光谱维上进行图象信息的展开和定量分析，其图象处理模式的关键技术有：⑴超多维光谱图象信息的显示，如图像立方体（见图一）的生成；⑵光谱重建，即成像光谱数据的定标、定量化和大气纠正模型与算法，依此实现成像光谱信息的图象-光谱转换；⑶光谱编码，尤其指光谱吸收位置、深度、对称性等光谱特征参数的算法；⑷基于光谱数据库的地物光谱匹配识别算法； ⑸混合光谱分解模型；⑹基于光谱模型的地表生物物理化学过程与参数的识别和反演算法。 高光谱分辨率成像光谱遥感起源于地质矿物识别填图研究，逐渐扩展为植被生态、海洋海岸水色、冰雪、土壤以及大气的研究中。 成像光谱仪的基本原理
高光谱成像检测技术 一、高光谱成像技术的简介 高光谱成像技术是近二十年来发展起来的基于非常多窄波段的影像数据技术，其最突出的应用是遥感探测领域，并在越来越多的民用领域有着更大的应用前景。它集中了光学、光电子学、电子学、信息处理、计算机科学等领域的先进技术，是传统的二维成像技术和光谱技术有机的结合在一起的一门新兴技术。 高光谱成像技术的定义是在多光谱成像的基础上，在从紫外到近红外（200-2500nm）的光谱范围内，利用成像光谱仪，在光谱覆盖范围内的数十或数百条光谱波段对目标物体连续成像。在获得物体空间特征成像的同时，也获得了被测物体的光谱信息。 高光谱成像技术具有超多波段（上百个波段）、高的光谱分辨率（几个nm）、波段窄（≤10-2λ）、光谱范围广（200-2500nm）和图谱合一等特点。优势在于采集到的图像信息量丰富，识别度较高和数据描述模型多。由于物体的反射光谱具有“指纹”效应，不同物不同谱，同物一定同谱的原理来分辨不同的物质信息。 二、高光谱成像系统的组成和成像原理 高光谱成像技术的硬件组成主要包括光源、光谱相机（成像光谱仪+CCD）、装备有图像采集卡的计算机。光谱范围覆盖了200-400nm、400-1000nm、900-1700 nm、1000-2500 nm。 CCD 光源光栅光谱仪成像镜头
光谱相机的主要组成部分有：准直镜、光栅光谱仪、聚焦透镜、面阵CCD。 高光谱成像仪的扫描过程：面阵CCD探测器在光学焦面的垂直方向上做横向排列完成横向扫描（X方向），横向排列的平行光垂直入射到透射光栅上时，形成光栅光谱。这是一列像元经过高光谱成像仪在CCD上得到的数据。它的横向是X方向上的像素点，即扫描的一列像元；它的纵向是各像元所对应的光谱信息。 同时，在检测系统输送带前进的过程中，排列的探测器扫出一条带状轨迹从而完成纵向扫描（Y方向）。

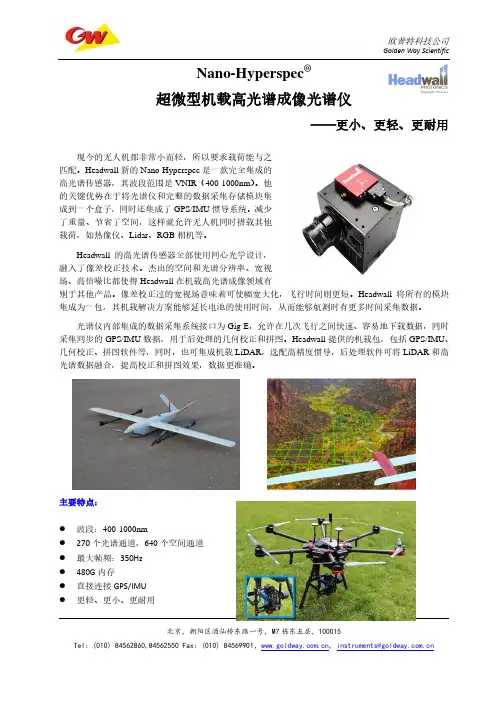

北京，朝阳区酒仙桥东路一号， M7栋东五层，100015 Nano-Hyperspec ? 超微型机载高光谱成像光谱仪 ——更小、更轻、更耐用 现今的无人机都非常小而轻，所以要求载荷能与之匹配。Headwall 新的Nano-Hyperspec 是一款完全集成的高光谱传感器，其波段范围是VNIR （400-1000nm ）。他的关键优势在于将光谱仪和完整的数据采集存储模块集成到一个盒子，同时还集成了GPS/IMU 惯导系统。减少了重量、节省了空间，这样就允许无人机同时搭载其他载荷，如热像仪、Lidar 、RGB 相机等。 Headwall 的高光谱传感器全部使用同心光学设计，融入了像差校正技术。杰出的空间和光谱分辨率、宽视场、高信噪比都使得Headwall 在机载高光谱成像领域有 别于其他产品。像差校正过的宽视场意味着可使幅宽大化，飞行时间则更短。Headwall 将所有的模块集成为一包，其机载解决方案能够延长电池的使用时间，从而能够航测时有更多时间采集数据。 光谱仪内部集成的数据采集系统接口为Gig-E ，允许在几次飞行之间快速、容易地下载数据，同时采集同步的GPS/IMU 数据，用于后处理的几何校正和拼图。Headwall 提供的机载包，包括GPS/IMU 、几何校正、拼图软件等，同时，也可集成机载LiDAR ，选配高精度惯导，后处理软件可将LiDAR 和高光谱数据融合，提高校正和拼图效果，数据更准确。 主要特点： ? 波段：400-1000nm ? 270个光谱通道，640个空间通道 ? 最大帧频：350Hz ? 480G 内存 ? 直接连接GPS/IMU ? 更轻、更小、更耐用
