九年级物理上册第十三章电路初探中考真题汇编[解析版]
一、初三物理第十三章电路初探易错压轴题提优（难）
1．进一步探究
电容器是电气设备中的重要元件，是储存电荷的装置。通常简称其容纳电荷的本领为电
容，用字母C表示，单位为法拉，用字母F表示。两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。。
电压U/V282
电荷量Q/C4×10-36×10-32×10-35×10-3
电容C/F2×10-30.75×10-31×10-32×10-3
(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为
S
C
d
ε
=
（ε是一个常数，S为极板面积，d为极板间距离）。多电容器串联时，
12
1111
=
n
C C C C
++…，（C表示总电容，C
1、C2.……C n表示各电容器的电容）。现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到A
Q
C
U
= 2.5V 12
1221
S S
S d S d
ε
+
12
1221
S S
d d
U
S S
ε
+
【解析】
【分析】
【详解】
(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知
3-3210F 2V 410C -??=?
3-30.7510F 8V 610C -??=?
3-3110F 2V 210C -??=?
即
Q CU =
则
Q C U =
(3)[3]根据上题所得公式Q U C
=，将表中数据带入可得 33510C 2.5V 210F
Q U C --?===? (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为
S C d ε=
则 111S C d ε= 222
S C d ε=
因为多电容器串联时 121111=n
C C C C ++… 则
12
111=C C C + 带入12C C 、可得
121221S S C S d S d ε=
+
则总共能够储存的电量为 121221U
S S S d C S d Q U ε+==
2．热敏电阻的阻值会随温度的改变而改变。小张同学用如图甲所示的电路来探究热敏电阻R T 的阻值与温度的关系。已知M 为控温器，电源电压未知但恒定不变，R 为电阻箱（一种
可以改变并读出阻值的变阻器）。因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：
①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；
②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；
③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：
（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c
【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A
【解析】
【详解】
（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
【点睛】
电流表、电压表在判断电路故障中的应用。本题考查了学生在实验操作中用电流表、电压表判断电路故障的方法；本题不仅体现了控制变量法思想，还考查了转换法思想，因为无法直接观测热敏电阻R T的阻值，所以可以将其转化为与U/I的关系：
R T从而间接得到R T的阻值与温度的关系。
3．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。如图是某同学连接的电路：
（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；
（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。去掉的导线是__________；
（3）仍对这个电路，只须改动一个连接点，就能成为两灯并联的正确电路。改动的方法是_________。
【答案】短路电流表 c 将导线e的F接点改接C（或E）接点
【解析】
【详解】
(1)[1]从图中可以看到，当合上开关时，电流从电源正极流出，流过开关，流到灯L1的D 端，这时电流不会流过灯泡L1，从灯L1的D端流到灯L2的F端，不会流过灯L2，最后经过电流表回负极，这情况下会出现短路现象；
[2]这短路的情况下，电流会很大，会烧坏电池和电流表；
(2)[3]需要两灯串联，假设去掉的导线是c，那么当合上开关时，电流从电源正极流出，流过开关，流过灯L1，再流过灯L2，最后流过电流表回负极，这时两灯是串联的，这种情况符合题意，所以去掉的导线是c；
(3)[4]假设把导线e的F接点改接C（或E）接点，这时灯L1和灯L2的两端分别连在一起，再接入电路，这是并联电路，这种情况符合题意，所以改动的方法是将导线e的F接点改接C（或E）接点。
4．如图，把两个小灯泡串联接入电路研究串联电路特点．
（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；
（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现
象；
（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；
（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；
（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同
【解析】
【分析】
串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；
它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；
串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；
串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．
【详解】
(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；
因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；
(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；
(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；
(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．
（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．
5．在“探究串、并联电路电流的特点”的实验中：
（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。
（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。（3）当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小红用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC 间电压为0．则电路故障可能是_____。
A．L1断路 B．L1短路 C．L2断路 D．L2短路
（4）排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是_____。
（5）接着小红继续探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如丙所示的电路。
① 闭合开关后，电流表A、A2的示数如图丁所示，则：灯L1中的电流为_____A；灯L2中的电流为_____A。
② 在某次操作中，小红闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？说出两例_____；_____。
【答案】电流表正负接线柱接反了等于见解析见解析 A 换用不同规格的灯泡多次测量 0.54 0.46 两个电流表的量程不一样灯L1的灯丝断了
【解析】
【详解】
(1)[1]小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是电流表正负接线柱接反了；
[2]根据串联电路电流的规律，通过灯L1中的电流等于通过灯L2中电流；
(2)[3]为了验证猜想是否正确，如果给出一个电流表，则可以：断开开关，将电流表接在A 处，闭合开关，记下电流表示数；重复上面的步骤，将电流表分别接在B、C处，比较各
处的电流大小；
[4]如果不增加任何其他器材，则可以：对换原电路中灯L 1、L 2的位置，闭合开关，再次观察比较两灯泡的亮度：若L 2比L 1亮，则猜想正确，若仍是L 1比L 2亮，则猜想不正确；
(3)[5]当把电流表接入电路中C 点时，闭合开关后发现L 1和L 2均不发光，电流表无示数，说明电路中有断路故障；用电压表进行检测时，测得AC 间电压为3V ，说明开关没有断路、电源是完好的；测得AB 间电压为3V ，说明此时电压表通过L 2与电源两极相连，则L 2没有断路；测得BC 间电压为0，说明此时电压表不能与电源两极相连，则L 1断路了；故选A ；
(4)[6]排除故障，继续实验，测得通过A 、B 、C 各点的电流的数值，为了验证结论的普遍性，下一步他的操作是换用不同规格的灯泡多次测量；
(5)[7]由丙图可知，电流表A 1测灯泡L 1的电流，电流表A 2测灯泡L 2的电流，电流表A 测的是干路电流；闭合开关后，电流表A 、A 2的示数如图丁所示，由并联电路的电流特点可知，A 的示数应大于A 2的示数，但图中电流表A 的偏转角度较小，所以电流表A 的量程是0～3A ，电流表A 2的量程是0～0.6A ；则由丁图可知电流表A 的示数（干路电流）是1A ，电流表A 2的示数（灯L 2中的电流）是0.46A ，则灯L 1中的电流为
12-1A -0.46A 0.54A I I I ===
[8]电流表A 、A 2的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样；原因之二可能是灯L 1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同。
6．在“探究并联电路中干路电流与各支路电流的关系”的实验中
（1）小明想测量干路中的电流，连接的电路如图甲所示，检查电路时发现只有一根导线接错了，请在这根导线上打上“×”并作出正确的连线。
（________）
（2）连接正确的电路后，闭合开关电流表的示数为0.46A ，请在如图乙所示的图中画出指针的位置（O 为指针转轴）。
（_______）
（3）小明换用不同规格的灯泡，多次改变电流表的位置，并将测量数据记录在下表中。 实验次数 支路电流I 1/A 支路电流I 2/A 干路电流I 总/A
10.300.160.46
20.200.200.40
30.240.340.58
分析上表中数据得出结论：在并联电路中，____________________。
（4）根据第1次实验数据发现，灯泡L1的电阻____________________（选填“小于”、“大于”或“等于”）灯泡L2的电阻；若两灯泡灯丝长度材料相同，则灯泡__________的灯丝更粗。
【答案】
干路电流大小等于各支路电流大小之和小于
L1
【解析】
【详解】
(1)[1]从甲图中可以看到，电流从电源正极流出，流过开关，再经过电流表后，经过灯泡L2的右端，就回负极了，这时电路中电流很大，灯泡L2的右端与电源负极的连线是错误的，应该把电源负极的连线接到灯泡L2的左端，这时灯泡L1和L2就并联接在电路了，如下图所示；
(2)[2]从图乙可以看到，接入电路的电流表量程为0到0.6A，那么里面的每一刻度的大小为0.02A，电流表的示数为0.46A，可知指针的位置，如下图所示；
(3)[3]从表中数据可知，3次实验支路电流I1加上支路电流I2是等于干路电流I总的，可得出结论，在并联电路中，干路电流大小等于各支路电流大小之和；
(4)[4]并联电路，灯泡两端的电压是相等的，在第1次实验数据中流过灯泡L1的电流比较
大，根据欧姆定律的变换式
U
R
I
，可知灯泡L1的电阻较小；
[5]由于灯泡L1的电阻小于灯泡L2的电阻，若两灯泡灯丝长度材料相同，那么灯泡L1的灯丝更粗。
7．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．
（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．
（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）
（___________）
（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初
步结论是：________．
【答案】短路电流表A2被烧坏在并联电路中，
干路电流大于支路电流
【解析】
【分析】
【详解】
（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．
（2）改正电路如图：
（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．
【点睛】
电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．
8．如图所示是小明“探究串联电路中电压的关系”的实验电路图．
（1）实验步骤
A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．
C．________．
D．保持滑片P不动，用电压表测出a、b两点之间的电压U．
E．移动滑片P的位置，重复步骤B、C、D两次．
（2）讨论交流
小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之
和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有
________性，是不科学的．
（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为
________．
（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．
（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．
【答案】断开右端保持滑片P不动，用电压表测出灯L两端的电压U2小明选的灯L 和R0的阻值相同，而小芳选的灯L和R0的阻值不同偶然 1.2灯L短路或R0断路滑动变阻器不妥，这样电压表的正、负接线柱接反了
【解析】
试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．
（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．
（3）电压表读数注意所接的接线柱．
（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．
（5）连接电路时注意电压表的正负接线柱．
9．如图是小明探究串联电路电流特点的实验电路图：
（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是
________
A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了
C．L1灯座处可能短路了 D．L1灯泡靠近电源正极
（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．
实验序号电流表的位置A B C
1电流I/A0.30.30.3
2电流I/A0.40.40.4
3电流I/A0.20.20.2
（4）他获得三组不同电流值的方法是：________
（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）
甲：________ 乙：________
【答案】（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了
【解析】
试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。
（2）连接电路时，开关应是断开的，小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。他在实验操作中不当之处是：连接电路时开关没有断开。由于灯L1与 L2是串联，，L2亮了，但L1没亮，说明电路出现了短路，实验时L1没亮的原因可能是L1灯座处可能短路了。
（3）由三组数据可以看出串联电路中，A、B、C三处的电流是相等的：可得出结论：串联电路中电流处处相等。
（4）由欧姆定律I=U/R可知，电流的大小与电压和电阻有关，所以，他获得三组不同电流值的方法是：换了不同规格的小灯泡或改变电源电压。
（5）使用电流表时，要选择合适的量程且电流从电流表的“+”接线柱流入，“-”流出，电流表指针摆动分别出现了如图甲、乙所示的两种情况．甲：电流表的正负接线柱接反了；乙：电流表的量程选取得太大了。
考点：电流表的使用；探究：串联电路电流特点；欧姆定律
10．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．
（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________
A、将乙电流表用甲电流表代替再测电流
B、将L1 L2对调位置
C、将甲乙两个电流表的位置对调
D、将电源正负极对调．
（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。
（5）小明分别测出AB、CD、AD间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：_______________。
【答案】不能并联电路干路中的开关也是控制整个电路① B 电压表的正负接线柱接反了实验次数只有一次，不可以得到普遍结论
【解析】
【分析】
电路中有电源且电路闭合时，灯泡发光；接在干路上的开关可以控制两盏串联或并联的灯泡同时亮或同时灭。串联电路电流处处相等，灯的亮暗与是否靠近电源正极无关；调换两灯泡的位置关系，或更换电流表，根据电流表的示数，即可做出判断。电压表应与被测电路并联，电流应从正接线柱流入，负接线柱流出；得出一个普遍规律时，应进行多次实验。
【详解】
（1）闭合开关，电路闭合，两灯泡发光，断开开关都不发光，两灯串联可以达到此效果，若开关接在干路中，两灯并联，开关也能控制两控制两灯同时亮同时灭，因此不能根据两灯同时亮同时灭判断两灯是串联的。
（2）把灯L2从灯座上拧下来后，发现灯L1仍发光，即电路仍然是通的，说明接线柱CD 短路，故他的猜想①是合理的；
（3）串联电路电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错
误的；
两表的示数不同可能是电流表不准确，或没有调零所至，所以将乙电流表用甲电流表代替再测电流、将甲乙两个电流表的位置对调可验证是否正确；将电源正负极对调时，两电流表的示数会与上次相同，也可以说明小华的判断是错误的；
将L1 L2对调位置，两电流表的示数还会与上次相同，不能说明小华的判断是错误的。
故选B。
（4）将电压表原来接在A处的导线改接到L2的接线柱D上去了，此时电压表正负接线柱接反了，所以他的做法是错误的。
（5）结论“串联电路总电压等于各部分电路两端电压之和” 。是一个普遍规律应使用不同的器材多次实验才能得出，以避免实验的偶然性，使结论具有普遍性。
而小明的实验次数只有一次，不可以得到普遍结论。
11．吴丽同学在“探究串联电路电压的规律”实验中，其过程如下：
（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是________________。
（2）问题解决后，她按图2连接好电路，用开关试触时发现电压表的指针还是偏转到零刻度线的左侧，产生此现象的原因是_____________________。
（3）改正错误后，她用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和两灯泡两端的总电压U AC，更换不同灯泡，再做两次实验，将三次实验数据填入下表。该表格中存在的不足之处是________________。
（4）分析表格中的数据，得出实验结论是____________________________________。【答案】将电压表指针调零电压表正负接线柱接反了电压没有单位串联电路的总电压等于各部分电路两端电压之和
【解析】
【详解】
(1)由图知，在检查实验器材时发现电压表指针没有指在零刻度线上，使用电压表前应对电压表进行调零，使指针指在零刻度线上；
(2)根据题意可知，电压表的指针发生了反向偏转，说明电压表的正负接线柱接反了；
(3)①分析表格内容可知，表中测量的物理量没有单位，因此该表格的不足之处为：物理量没有单位；
②A B两点间的电压为L1两端的电压,BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压。由表中的数据可以看出：
第一次实验时,U AC=3V,U AB+U BC=0.8V+2.2V=3V；
第二次实验时,U AC=3V,U AB+UBC=1.0V+2.0V=3V；
第三次实验时,U AC=3V,U AB+U BC=1.2V+1.8V=3V；
因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即U AC=U AB+U BC；
故答案为：(1). 将电压表指针调零 (2). 电压表正负接线柱接反了 (3). 电压没有单位 (4). 串联电路的总电压等于各部分电路两端电压之和
【点睛】
（1）使用电压表前应对电压表进行调零，使指针指在零刻度线上；
（2）从电压表的正确使用方法上找到指针不正常偏转的原因；
（3）被测物理量包括数字和单位；

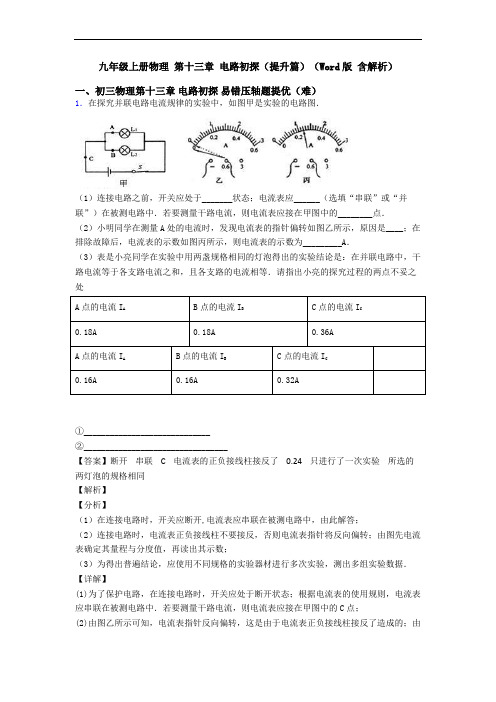

12．在探究并联电路电流规律的实验中，图甲是实验的电路图．
（1）连接电路时开关应该是________的，电流表应________（选填“串联”或“并联”）在被测电路中．若要测量灯L2中的电流，则电流表应接在甲图中的________点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是
________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________ A．（3）在实验中，小强发现两个并联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是_______．
A．两个灯泡两端的电压大小不同 B．发光微弱的灯泡的灯丝断了
C．灯泡的规格不同 D．发光微弱的灯泡被短路
（4）改变灯泡的规格，用电流表分别测出a、B、C三处的电流I A、I B、I C，重复实验，记录数据如表，根据实验数据得出结论是________．
【答案】断开串联 B 电流表正负接线柱接反了 0.24 C 并联电路的总电流等于各支路电流之和
【解析】
【分析】
【详解】
（1）根据保护电路的原则，连接电路时开关应该是断开的，电流表应串联在被测电路中．若要测量灯L2中的电流，则电流表应接在甲图中的B点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，指针反偏，原因是电流表的正负接线柱接反了；
在排除故障后，电流表的示数如图丙所示，使用小量程，分度值为0.02A，则电流表的示数为0.24 A．
（3）A. 并联时，支路遭遇的电压相等，故A错误；
B. 若灯泡的灯丝断了，该支路断路，不会有电流，灯不会发光，故B错误；
C. 灯泡的规格不同会造成通过两灯的电流不同，亮度不同，故C正确；
D. 灯泡被短路时，该灯不会电流通过，且电源同时被短路，故D错误；
故选C．
（4）改变灯泡的规格，用电流表分别测出a、B、C三处的电流I A、I B、I C，重复实验，记录数据如表，分析数据可知，A点与B点电流之和都等于C点的电流；
所以根据实验数据得出结论是：并联电路中干路电流等于支路电流之和．
【点睛】
重点是研究并联电路电流的实验，注意多次实验时，应选择不同的实验器材，避免实验的偶然性，使结果更有说服力、更具普遍性．注意电流表读数时看清楚使用的量程，弄清楚分度值再读数，不要小看了读数，在考试中是经常出现的．
13．小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把电源、一只开关和两个灯泡逐一顺次连接起来．
（1）断开开关后可观察到_______的现象．
（2）开关闭合并且两灯都发光时，取下其中一个灯，可观察到_______的现象．
（3）以上两个现象说明了串联电路_______和开关控制整个电路的工作这两个特点．小明、小红把一只开关和两个小灯泡逐一顺次连接后，刚将线路两端接到电源两极，L2就亮了，但L1不亮．
（4）他们在实验操作中不当之处是：_______；
（5）关于L1不亮，小明认为L1的灯丝断了，但小红说L1没坏．你认为_______的观点一定是错的，理由是_______；
（6）导线的两端要接在接线柱上，并_______（填“顺”或“逆”）时针旋紧螺丝帽．【答案】两灯泡都不亮另一个灯泡也不亮只有一条电流路径连接电路时，开关未断开小明如果灯L1的灯丝断了，则电路中没有电流，灯L2不亮顺
【解析】
(1)由于串联电路只有一条电流路径，则断开开关后两灯泡都不亮． (2)开关闭合并且两灯都发光时，取下其中一个灯，则电路处于开路状态，另一个灯泡也不亮． (3)以上两个现象
说明了串联电路只有一条电流路径和开关控制整个电路的工作这两个特点． (4)刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开． (5)小明的观点是错误的，两灯泡串联，如果灯L1的灯丝断了，则电路断路，电路中没有电流，灯L2不亮，这与灯L2亮相互矛盾，故小明说法一定是错误的． (6)接线柱顺时针旋时是紧的，逆时针旋时是松的，故应顺时针旋紧螺丝帽．
点睛：串联电路的特点：串联电路只有一条电流路径，各电路元件相互影响，不能独立工作．
14．小红同学对串联电路的电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
（1）按如图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
（交流与评估）
（1）在拆接电路时，开关必须________。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）
（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。
【答案】断开短路不能，电压表的正负接线柱接反了
【解析】
【详解】
（1）为了保护电路，在拆接电路时，开关必须断开。
（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。
（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。【点睛】
重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。
15．如图是小明探究串联电路特点的实验电路图：
(1)小明最好选择两个小灯泡的规格是_____的．（填“相同”或“不相同”）．
(2)小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：_____．实验时L1没亮的原因可能是_____ A．通过灯泡L1的电流比L2中的电流小
B．该灯泡的灯丝断了
C．该小灯泡灯座处可能短路了
D．该灯泡靠近电源负极
()当小明改正错误，正确连好电路后，发现灯L1较亮，灯L2较暗，他对这一现象的解释是：电流从电源正极出发，经过灯L1、L2电流逐渐变小，所以灯L1较亮，灯L2较暗；小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．在上面虚线框中，画出小欢所设计的实验电路图________，根据_____实验现象说明小林的解释是错误的．
【答案】不相同连接电路时，开关没有断开C见解析 L1比L2亮
【解析】
【详解】
（1）应选用不相同的灯泡做几次实验，是为了让结果具有普遍性；
（2）①刚将线路两端接到电源两极，L2就亮了，说明连接电路时，开关没有断开；
②两个灯泡串联时，通过的电流相等，故A错误；
L2亮说明电路是通路，即灯泡的灯丝不可能断了，故B错误；
故L1没亮的原因可能是该小灯泡灯座处可能短路了，故C正确；
灯泡的亮与不亮与电源的正负极无关，故D错误．
（3）小明认为“电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯L1，观察两个灯泡的亮度情况；电路图如下：
如上图连接后，仍然会出现灯L1比L2亮的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小明的解释是错误的；即电流相同，电阻不
同，电功率不同，亮度不同．
物理九年级上册电流和电路专题练习（word版 一、初三物理电流和电路易错压轴题（难） 1．归纳式探究—．研究电磁感应现象中的感应电流： 磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场． 如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计， 在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表： 次数R0/Ωr/m B0/T T0/s I/A 1100.1 1.00.15π×l0-2 2200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2
（1）I=_____k，其中k=________（填上数值和单位） （2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示． 【答案】 2 00 B r R t2 5A s T m π?Ω? ? c 【解析】 【分析】 【详解】 （1）[1]由图像分析可得 2 E I R = (1) E t ?Φ = ? (2) =?S B ?Φ? (3) 120 +2 R R R R == (4) 由1234联立得： 22 000 22 B B r r I t R t R ππ ? =?=? ? 由于 2 π 为定值，故 2 00 B r I k R t = [2]将第一组数据带入上式得： k= 2 5A s T m π?Ω? ? （2）[3]若R0变，其他为定值，则 2 2 B r t π 均为定值，可看作 'k I R =，此为反比例函数，故可用图线c表示． 2．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确
九年级物理电路图与实物图 一．选择题（共3小题） 1．（2014?宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C．D． 2．（2013?岳阳）与所示实物图相对应的电路图是下图中的（） A．B．C．D． 3．（2013?成都）在图中的四幅电路图中，与如图所示实物图对应的是（） A ． B．C．D． 二．解答题（共27小题） 4．（2014?菏泽）根据图1所示的实物连接图，在图2的框中画出电路图． 5．（2014?贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
6．（2014?徐汇区一模）在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”． 7．（2014?金山区二模）在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作． 8．（2014?江津区模拟）根据图1的电路在图2的方框内画出电路图． 9．（2014?甘谷县模拟）根据实物图画出电路图 10．（2014?临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框内画出与实物图相对应的电路图． 11．（2014?资阳模拟）根据实物图，画出相应的电路图．
12．（2014?海城市模拟）画出如图对应的电路图． 13．（2014?澄海区模拟）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观） 14．（2014?番禺区一模）在如图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流． 15．（2014?静安区一模）在如图所示的电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1的电流． 16．（2014?黄浦区三模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流．
电路和电路图练习 1．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图 （1） （2） （3） 3.根据电路图连接实物图 （1） （2） 4、试指出下面电路有什么错误，并改正。 5、一个开关能够控制3个灯泡，试画出连接方式。
电路与电路图专题训练 班级________姓名____________学号_______ 1、如图所示的电路中，正确的是( ) 2、分析图所示的实物连接电路，下列说法中 正确的是（） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、L3是串联 D、L1、L2 、L3是并联 3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就 要闭合开关________。 4、关于电源短路及其危害，下列说法中正确的是( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）
7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：( ) 8、如图(7)所示电路，以下说法正确的是( ) A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响 C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响 9、如图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯． 10、如图所示，要使灯L1和L2串联，应该闭合开关，断开开 关；如果要使灯L1与L2并联，则应该闭合开 关，断开开关，如果三只开关全闭合，电路发 生。 11、如图所示，要使灯A和B并联，则必须接通开关( ) A．Sl和S2 B．S2和S3 C．Sl和S3 D．S2 12、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。
物理九年级上册电流和电路中考真题汇编[解析版] 一、初三物理电流和电路易错压轴题（难） 1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。 (1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________； (2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。 【答案】并联串联 0.3A 0.15A（顺序可调换） 【解析】 【分析】 【详解】 (1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。 (2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。 2．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干． （1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内． （______） （2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是
九年级物理上册电流和电路（篇）（Word版含解析） 一、初三物理电流和电路易错压轴题（难） 1．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。 （1）选用的器材：______________________________________________； （2）探究的方法：______________________________________________________。 【答案】电压表、导线若干将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极 【解析】 【分析】 【详解】 由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极。 (1)[1]选用的器材：电压表和导线若干。 (2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。 2．小明利用如图所示的电路“探究串、并联电路中电流的关系“． （1）探究串联电路中电流的关系．
①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉） ②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等． （2）完成上述实验后，小明继续探究并联电路中电流的关系． ①各开关的连接情况是________（填写各开关断开或闭合）． ②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：． ③电阻R1：R2=________． （3）为了验证结论的普遍性，你可以采用的方法是：________． （拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________． 【答案】R2断路闭合S1、S2断开S3 并联电路干路电流等于各支路电流的和1:2改变电源电压9:2 【解析】 【分析】 （1）按从电源正极依次连接，一条路径将所有用电器连接起来； （2）闭合开关后，电流表无示数，说明电路故障为断路；电压表的示数接近电源电压，说明电压表的正负接线柱与电源两极相连； （3）通过开关的断开与闭合判断出并联电路； （4）根据实验数据得到并联电路电流的规律； （5）多次测量找普遍规律，可以改变电源电压； （6）根据电功率的公式算出两次电功率的比值。 【详解】 （1）①按从电源正极依次把各个元件连接起来，组成了一条电流的路径，电路连接如图所示：
初三物理电路图专题及 答案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第Ⅰ卷（选择题，共30分） 一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内） 1．关于生活中的一些电路连接，下列判断不正确的是（） A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的 B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的 D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（） A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（） 。 图3-2甲图3-2乙 图3-1 图3-3 图3-4 图3-5 4．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（） A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值 5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（） A、A1的示数变大，A2的示数不变 B、A1的示数变小，A2的示数变大 C、A1的示数变大，A2的示数变小 D、A1的示数不变，A2的示数变大 6．如图3-5所示，开关S闭合时，可能发生的现象是（） A. L1被烧坏 B. L1、L2均不发光 C. 电池被烧坏 D. L2被烧坏 7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定 ．．会发生（） A、电源短路 B、电流表损坏 C、L1不亮 D、L2的灯丝烧断
初三如何学习物理电路图 这是我为您倾心整理的初三物理，经典实用，希望看完之后对大家能有所帮助，谢谢您的支持，更多物理知识点，请继续收看【初三物理】栏目。 1、看电路图连元件作图 方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上(开关，电流表，电压表等)接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。 (二) 看实物画出电路图。 2、看图连元件作图。 3、根据要求设计电路。 4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。 (一)看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那
么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，(遇 到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿 电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。 (三)设计电路方法如下： 首先读题、审题、明电路，(混联不要求)一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。
九年级上册物理电流和电路专题练习（word版 一、初三物理电流和电路易错压轴题（难） 1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示． （1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关． （2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关 S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想： 猜想一：小灯泡L处发生短路 猜想二：LED灯电阻很大导致电路电流很小 为了验证猜想，小组同学进行如下实验： 实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的． 实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表． 实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5 …………
实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光． 【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小 【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为 2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。 【考点定位】欧姆定律；电功率 2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。 (1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）； (2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0； (3)通过L1、L2的电流分别是______A、______A。 【答案】向左调零螺丝 0.76 0.24 【解析】 【分析】 【详解】 (1)[1]在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。 (2)[2]使用电流表前，若其指针偏向0刻度线的左侧，应调节表盘下面的调零螺丝，使指针归零。 (3)[3][4]由电路图知，电路中灯L1、L2并联，电流表A1测干路的电流，A2测灯L2这一支路的电流，即图乙是A1的示数，图丙是A2的示数，所以电路总电流I=1A，通过灯L2的电流I2=0.24A，据并联电路的电流特点得，通过灯L1的电流 I1=I-I2=1A-0.24A=0.76A
九年级上册物理电流和电路（篇）（Word版含解析） 一、初三物理电流和电路易错压轴题（难） 1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V． （1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）． ①请用笔画线代替导线将实物电路图连接完整_____． ②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。 ③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W． （2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______． 【答案】A灯泡断路移动滑动变阻器0.8 【解析】 （1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：
②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中； ③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端； 由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：； （2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示： ①只闭合S和中间的开关，移动滑片使电压表示数为3.8V； ②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R； ③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6). 【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。 2．小红同学对串联电路的电压规律进行了探究。 （猜想与假设）串联电路总电压等于各用电器两端的电压之和。 （设计与进行实验） （1）按如图所示的电路图连接电路。
九年级上册物理电流和电路专题练习（解析版） 一、初三物理电流和电路易错压轴题（难） 1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。 (1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________； (2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。 【答案】并联串联 0.3A 0.15A（顺序可调换） 【解析】 【分析】 【详解】 (1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。 (2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。 2．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干． （1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内． （______） （2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是
人教版物理九年级上册电流和电路专题练习（word版 一、初三物理电流和电路易错压轴题（难） 1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示． （1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关． （2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关 S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想： 猜想一：小灯泡L处发生短路 猜想二：LED灯电阻很大导致电路电流很小 为了验证猜想，小组同学进行如下实验： 实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的． 实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表． 实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5 …………
实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光． 【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小 【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为 2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。 【考点定位】欧姆定律；电功率 2．演绎式探究﹣﹣﹣探究点电荷的电场强度 如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷． （1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力 F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图 线来表示． （2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ． 如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力 F= ，点电荷Q在A点产生的电场强度E A= ． （3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导 证明：E合=． 【答案】（1）c；（2）；；；（3）证明过程如上所示
物理九年级上册电流和电路（篇）（Word版含解析） 一、初三物理电流和电路易错压轴题（难） 1．归纳式探究——研究电子在电场中的偏转： 如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据： 次数d/m L/m U/V v0/（m·s-1）y/m 14×10-20.2401×107 3.6×10-2 28×10-20.2401×107 1.8×10-2 34×10-20.1401×1070.9×10-2 48×10-20.21601×1077.2×10-2 58×10-20.22402×107 2.7×10-2 (1)y＝k__________，其中k＝_________（填上数值和单位）。本实验在探究影响电子离开电场时偏移的距离时，运用了_________法； (2)相同情况下，电子的入射速度越大，偏移距离越________。它们间的关系可以用图像2中的图线________表示； (3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】2 20 UL dv ()1022 9 10m /V s ?? 控制变量 小 b 200 【解析】 【分析】 【详解】 (1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的 1 2 ，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时 240V U = 210.810m y -=? 将此时的数据与第5次实验相比，y 与2 0v 成反比，综上所述可得 2 20 UL y k dv = [2]将表格中第3次数据（其他组数据也可）代入2 20 UL y k dv =计算可得 ()1022910m /V s k =?? [3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。 (2)[4]在其他情况相同时，y 与2 0v 成反比，所以电子入射的初速度越大，偏移距离越小。 [5]它们之间的关系可以用图乙中的图线b 来表示。 (3)[6]将已知数据中的y 、d 、L 、0v 和前面算出的k 分别代入220 UL y k dv =并计算可得 200V U = 2．小红同学对串联电路的电压规律进行了探究。 （猜想与假设）串联电路总电压等于各用电器两端的电压之和。 （设计与进行实验） （1）按如图所示的电路图连接电路。 （2）闭合开关，排除故障，用电压表在AB 间测出L 1两端的电压。
. . . . 九年级物理电路图与实物图 一．选择题（共3小题） 1．（2014?宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C．D． 2．（2013?）与所示实物图相对应的电路图是下图中的（） A．B．C．D． 3．（2013?）在图中的四幅电路图中，与如图所示实物图对应的是（） A．B．C．D． 二．解答题（共27小题） 4．（2014?）根据图1所示的实物连接图，在图2的框中画出电路图． 5．（2014?）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
6．（2014?徐汇区一模）在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”． 7．（2014?金山区二模）在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作． 8．（2014?江津区模拟）根据图1的电路在图2的方框画出电路图． 9．（2014?甘谷县模拟）根据实物图画出电路图 10．（2014?临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框画出与实物图相对应的电路图．
11．（2014?资阳模拟）根据实物图，画出相应的电路图． 12．（2014?海城市模拟）画出如图对应的电路图． 13．（2014?澄海区模拟）根据如图所示的实物连线图，在右边虚线框画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观） 14．（2014?番禺区一模）在如图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流． 15．（2014?静安区一模）在如图所示的电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1的电流．
九年级物理上册电流和电路章末训练（Word版含解析） 一、初三物理电流和电路易错压轴题（难） 1．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样． （1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。___ （2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。（3）故障排除后，开始进行实验，小王根据测出的数据，在图乙中画出了小灯泡的电流、电压变化的关系图像，由此可以判断，小灯泡的额定功率为______W。此次实验中，使用滑动变阻器的目的是_________________。 （4）根据图乙还可以判断，小灯泡的电阻随电压的增大逐渐____________，原因是_____________________。 【答案】P=UI图略小灯泡断路0.75W改变（调节）灯泡两端的电压增大灯丝由金属制成，金属的电阻随温度的升高而增大 【解析】（1）测量小灯泡电功率的实验的原理是P=UI；电路图连接如图： 闭合开关，发现灯泡不亮，电流表无示数，说明电路中的开路的地方，而电压表示数接近3 V，取下灯泡，两表的示数仍不变，说明开路的地方在电灯处，即小灯泡断路； 当电压为额定电压2.5V时，对应的电流值为0.3A，则电功率P=UI=2.5V×0.3A=0.75W；使用滑动变阻器的目的是改变（调节）灯泡两端的电压； （4）当小灯泡的电压升高时，实际功率也变大，温度升高，对于小灯泡的灯丝的电阻会变大 2．在“用伏安法测电阻”的实验中： （1）实验原理是_______________________。 （2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）
一、选择题（共16分） 1．1、常用手电筒灯泡的额定电流为0.3安，它正常工作时的电功率约为（ ） A 0.1瓦 B 1瓦 C 10瓦 D 100瓦。 2．对一确定的导体，其电阻R ＝U/I 所表示的意思是 ( ) A 加在导体两端的电压越大，则电阻越大。 B 导体中电流越小，则电阻越大。 C 导体的电阻等于导体两端电压与通过导体的电流之比。 D 导体的电阻与电压成正比，与电流成反比。 3．判断电灯亮度的主要依据是（ ） A 电功 B 电功率 C 电压 D 电流 4．在如图1所示的四种电路图中，电路连接正确且电流表测L 1电流的图是（ ） A B C D 5．把阻值分别为R 1、R 2的两个电阻并联接在电压为U 的电路里，这时通过R 1的电流为I 1，通过R 2的电 流为I 2，且I 1＞I 2；若将R 1、R 2串联后仍接在电压为U 的电路里。则R 1两端的电压U 1和R 2两端电压U 2的关系是( ) A U 1＝U 2。 B U 1＜U 2。 C U 1>U 2。 D 无法比较。 6. 将甲、乙两个导体接入同一电路中，现测得通过甲、乙的电流相等，则这两个导体在电路中的连接 方式（ ） A 一定是并联的 B 有可能是并联,也有可能是串联的 C 一定是串联的 D 以上都不正确 7．在图2所示的电路中，电源电压保持不变。闭合电键S ，当滑 动变阻器的滑片P 向右移动时，电压表 V 1 与电压表 V 2 示数 的比值将（ ） A 变小 B 不变 C 变大 D 无法判断 8．在图3所示的电路中，电源电压保持不变。闭合电键S 后， 电路正常工作。过了一会儿，电流表的示数变大，且电压 表与电流示数的比值不变，则下列判断中正确的是（ ） A 电阻R 断路，灯L 变暗 B 电阻R 短路，灯L 变亮 C 灯L 断路，电压表的示数变小D 灯L 短路，电压表的示数变大 二、填空题（共26分）（第15题每空2分） 9．二节普通5号干电池的电压是 ___伏，我国家庭电路的电压是 __伏, 马路上的路灯有一盏坏了其他灯却不受影响，说明:路灯之间一定是 __ 联的（选填“串”或“并”）。 10．在1分钟内有18库仑的电量通过手电筒的小灯炮，电流做了54焦耳的电功，则通过小灯泡的电流 为 安，小灯泡两端的电压为 伏。当该导体两端的电压为9伏时，导体的电阻为 欧。 11．滑动变阻器是靠改变接入电路中电阻丝的 来改变电阻，从而改变电路中 ，一个滑动变 图1 L 1 图2 图3
九年级上册物理电流和电路（培优篇）（Word版含解析） 一、初三物理电流和电路易错压轴题（难） 1．小红同学对串联电路的电压规律进行了探究。 （猜想与假设）串联电路总电压等于各用电器两端的电压之和。 （设计与进行实验） （1）按如图所示的电路图连接电路。 （2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。 （3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。 （4）测出AC间的电压，得出结论。 （交流与评估） （1）在拆接电路时，开关必须________。 （2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”） （3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。 【答案】断开短路不能，电压表的正负接线柱接反了 【解析】 【详解】 （1）为了保护电路，在拆接电路时，开关必须断开。 （2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。 （3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。【点睛】 重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。 2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．
（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关． （2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关 S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想： 猜想一：小灯泡L处发生短路 猜想二：LED灯电阻很大导致电路电流很小 为了验证猜想，小组同学进行如下实验： 实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的． 实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表． 实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5 ………… 实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的
人教版九年级上册物理电流和电路（篇）（Word版含解析） 一、初三物理电流和电路易错压轴题（难） 1．小红同学对串联电路的电压规律进行了探究。 （猜想与假设）串联电路总电压等于各用电器两端的电压之和。 （设计与进行实验） （1）按如图所示的电路图连接电路。 （2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。 （3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。 （4）测出AC间的电压，得出结论。 （交流与评估） （1）在拆接电路时，开关必须________。 （2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”） （3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。 【答案】断开短路不能，电压表的正负接线柱接反了 【解析】 【详解】 （1）为了保护电路，在拆接电路时，开关必须断开。 （2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。 （3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。【点睛】 重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。 2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样． （1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用
九年级上册冯洋 一、电路 1.静电现象：带电体的性质、验电器、摩擦起电。 2.电路：组成，电路图和实物图的相互转化，串联和并联。 3.电流：存在电流的条件，单位，电流表的使用。 4.电压：电压是形成电流的原因，单位，电压表的使用。 *总结：①串并联电路中的电流、电压、电阻规律（必背表格） ②电路的故障分析（断路、短路） ③电路的三种状态：通路，开路，短路 ④判断物体是否带电的方法：能否吸引轻小物体、是否与其它带电体相互排斥、验电器 二、欧姆定律 1.探究电流与电压电阻的关系:实验、电路图、结论。 2.欧姆定律及其应用 （1）欧姆定律：内容、表达式（同一性、同时性） （2）串联电路的分压作用：串联电路各电阻分得的电压跟电阻成正比应用：若总电压过大，可串连一个电阻分去多余电压保护用电器 （3）并联电路的分流作用：并联电路各支路电流跟它的电阻成反比应用：总电流过大可并联电阻分去电流保护用电器 三、测量电阻 1、伏安法测电阻：原理，实验电路图 2、实验注意事项及实验中常见故障及分析： ①电流表无示数②电压表无示数③电流表无示数但电压表有示数且接近电源电压 四、电阻的串联和并联 1、电阻的串联 ①总电阻比任何一个分电阻都大 ②总电阻等于各串联电阻之和 2、电阻的并联 ①总电阻比任何一个分电阻都小 ②总电阻的倒数等于各并联电阻的倒数之和 注意：无论串联还是并联，任一电阻增大，总电阻就增大；越串越大，越并越小。 五、电功率 1、电能 （1）来源 （2）利用：各种用电器工作的过程，就是用电器消耗电能转化成其他形式能的
过程。 2、电能的计算 （1）单位：1kw’h=3.6×10^6J （2）测量 ①工具：电能表（接在所有用电器之前） ②读数 ③电能表四个重要参数： A.“220v”——应在220v电路中使用 B.“10（20）A”——标定电压10A，额定最大电流为20A C.“50~”——在50Hz的交流电路中使用 D.“600r/（kw’h）”——转盘每转600转，消耗1度电。 （3）节约用电：与生活相结合。 3、电功 （1）电流做功（w）：电流做了多少功，就有多少电能转化成其他形式能；单位J。 （2）影响电流做功多少的因素： ①电流所做的功跟电压、电流和通电时间成正比 ②计算：W=UIt（电路同一性，单位统一性），根据欧姆定律，得变形式：W=I^2Rt,W=U^2/R ·t （只适用纯电阻电路） 几个结论（串并联电路中的电功特点）： ①串并联电路中，电流的总功等于各部分用电器电流做功之和； ②串联电路中电功分配关系：W1/W2=R1/R2 ③并联电路中电功分配关系：W1/W2=R2/R1 4、电功率 （1）比较电流做功快慢的两种方法 （2）定义、单位 （3）计算：P=w/t= UI I^2R U^2/R 纯电阻电路 （4 5、测量小灯泡的电功率 （1）伏安法（电路图） （2）实验中电路故障的分析和排除：8种情况。 6、焦耳定律 （1）电流的热效应：电流通过导体时电能转化成热能 △电热器 △实验（两段金属丝在尽在液体中通电） △结论：焦耳定律。 （2）焦耳定律 ①内容 ②公式：Q=I^2Rt ③如果电能全部转化成内能，则Q=W=UIt=I^2Rt=U^2/R ·t
