一、无机结合料稳定土的无侧限抗压强度试验方法
(T 0805-1994)
（一）目的：本试验用于测定无机结合料稳定土试件的无侧限抗压强度。
（二）仪器材料：圆孔筛、试模、脱模器、反力框架、液压千斤顶、夯捶、导管、密封湿气箱或湿气池、水槽、200KN 以上压力机、天平、台称、量筒等。
（三）试验步骤：
1.备料：将原料放入50℃烘箱烘干、碾碎，并测含水量。
2.按（T0804-1994）击实确定无机结合料混和料的最佳含水量和最大干密度。
3.按施工技术规范要求制取试件（2000m2做一组）。
(细粒土一组为6个试件,每一个50mm×50mm试件约需干土180-210g、中粒土一组9个试件,每一个100mm×100mm试件约需干土1.7-1.9kg、粗粒土一组13个试件,每一个150mm ×150mm试件约需干土5.7-6.0kg。)
4. 闷料。将称好的土放在长方盘内按其最佳含水量（粘性土较最佳含水量小3%）拌和密封备用。浸润时间：粘性土12-24h;粉性土6-8h;砂性土、砂粒土、红土砂砾、级配砂砾4h;未筛分碎石、砂粒、砂2h。
5.待制成试件前1h内均匀加入水泥。
6.按预定的干密度用反力框架和液压千斤顶制件。脱模，称量试件重量m1，量取试件高度h1。
7.开始养生。养生条件：密封湿气箱和恒温室内、时间7d，温度20÷。在最后一天时，再次称量试件重量m2、量取高度h2，并浸泡水中24h。
8.测抗压强度。
将试件从水取出，吸去表面水并称重m3，并量试件高度h3。
将试件放到路面材料强度试验仪的升降台上,以速率1mm/min加荷，记录最大压力P。
9.计算公式： R C=P/A (A=π×d2/4) Rc-抗压强度 P-做大压力 A-面积
10.精确及允许误差：大于2.0Mpa采用一位小数。
C v偏差系数要求满足：大试件不大于20%
小试件不大于10%
中试件不大于15%
二、无机结合料稳定土的击实试验（T0804-94）（参照土的击实试验）

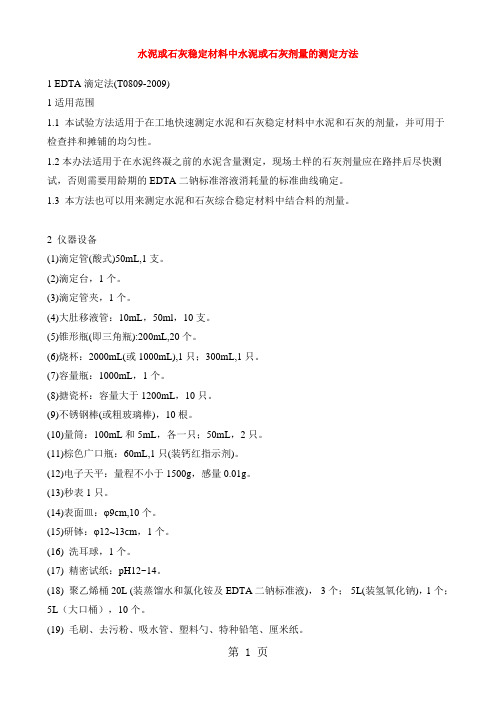

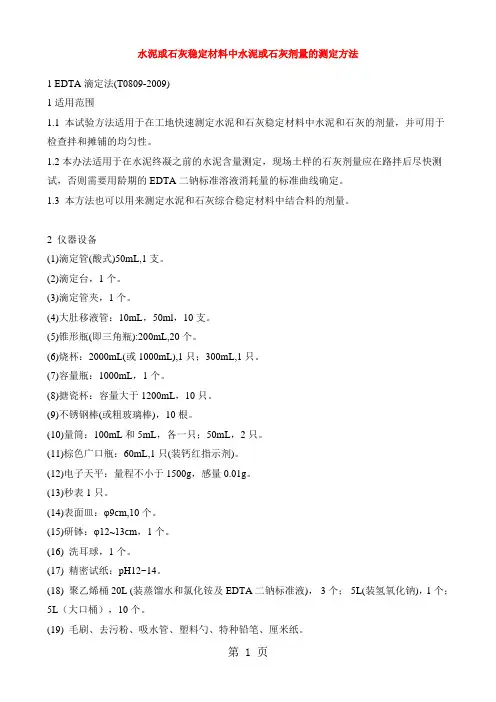

三、水泥或石灰稳定料中水泥或石灰剂量的测定方法
EDTA滴定法（T0809-94）
（一）适用范围：本方法只适用于在工地快速测定水泥稳定料或石灰稳定料中水泥和石灰的剂量，并用以检查拌和的均匀性。
（二）主要仪器：滴定管（酸式）、搪瓷杯、量筒、天平等（三）方法步骤：
1.准备标准曲线
2.试样的配制：取样，样品风干后，分别过2.0或2.5mm 筛。5种试样（每种2个样品，共出10个样品）。
（1）按下公式计算混合料组成的计算：干料质量=湿料质量/（1+含水量）
干混合料质量=300/（1+最佳含水量）
干土质量=干混合料质量/（1+水泥（石灰）质量）
干水泥（石灰）质量=干混合料质量-干土质量
湿土质量=干土质量×（1+土的风干含水量）
湿石灰（水泥）质量=干石灰（水泥）×（1+石灰（水泥）的风干含水量）
土中应加入的水=300g-湿土质量-湿石灰质量
（2）举例：首先，制取试样10种，并放入搪瓷杯中备用。
1种：称2份300g集料，含水量为最佳含水量。
2种：水泥剂量为2%的水泥混合土2份300g，含水量为最佳含水量。
3种、4种、5种分别准备2份水泥剂量分别为4%、6%、8%的水泥土混合料，含水量为最佳含水量。
其次：将10个搪瓷杯中分别加入600毫升10%氯化铵溶液，充分搅拌3分钟（每分钟110-120次），放置沉淀4分钟，这样可得到澄清的悬浊液，将上部清液移到300毫升的烧杯内，搅匀，加盖待测。
3.滴定：用移液管吸取上层（液面下1-2cm）悬浊液10毫升，放入200毫升的三角瓶中，用量筒取10毫升1.8%氢氧化钠（内含三乙醇胺）溶液倒入三角瓶中，此时溶液PH值=12.5-13.0（用试纸检测）,然后加入钙红指示剂（黄豆粒大小），摇匀，溶液呈玫瑰红色。用EDTA二钠标准液滴定到纯蓝色为终点，记录EDAT二钠的耗量，以毫升计，读至0.1毫升。
4.其它试样均用同种方法滴定，记录结果。
5.绘图：以同一种水泥剂量混合料消耗EDAT二钠毫升数的平均数为纵坐标，以水泥剂量为横坐标制图。是一根顺滑的曲线。
四、水泥稳定土（砂砾）筛分试验：（参照粗集料筛分试验）
五、水泥稳定土（砂砾）液塑限试验：（参照土的液塑限试验）
《公路路面基层施工技术规范》JTJ034-2000要求：
1、无机结合料稳定土不同基层、底基层材料的抗压强度标准：
第1题 水泥剂量应在（）测定，石灰剂量应在路拌后尽快测试，否则应用相应龄期的标准曲线确定。 A.水泥终凝前 B.达7天龄期时 C.水泥稳定土硬化后 D.达规定龄期时 答案:A 您的答案：A 题目分数：2 此题得分：2.0 批注： 第2题 配制0.1mol/l EDTA二钠标准溶液时，应准确称取（）EDTA二钠，定容至1000ml？ A.372.26g B.37.23g 答案:B 您的答案：B 题目分数：2 此题得分：2.0 批注： 第3题 钙红指示剂应保存在无色试剂瓶中，EDTA和氯化铵溶液可用聚乙烯桶，滴定时采用碱式滴定管。以上说法有（）错误？ A.一处 B.两处 C.三处 D.0处 答案:B 您的答案：B 题目分数：2 此题得分：2.0 批注： 第4题 水泥或石灰剂量测定时，如试样质量300g，则10%氯化铵的加入量应为（）。 A.600g
B.600ml C.300g D.300ml 答案:B 您的答案：B 题目分数：2 此题得分：2.0 批注： 第5题 水泥或石剂量测定中，从加入钙红指示剂、滴定过程、滴定达到终点时的溶液颜色的变化过程（）。 A.紫色—玫瑰红色—纯蓝色 B.玫瑰红色—紫色—纯蓝色 C.纯蓝色—玫瑰红色—紫色 D.玫瑰红色—纯蓝色—紫色 答案:B 您的答案：B 题目分数：2 此题得分：2.0 批注： 第6题 为防止滴定过量或滴定终点假像，滴定过程应边滴边摇、仔细观察颜色，溶液变为（）时放慢滴定速度。 A.蓝绿色 B.红色 C.纯蓝色 D.紫色 答案:D 您的答案：D 题目分数：2 此题得分：2.0 批注： 第7题 水泥或石剂量测定应进行两次平行试验，重复性误差不得大于均值的（），否则应重新试验。 A.2% B.3% C.1%
第七章无机结合料稳定材料 1 ．概述 定义： 在粉碎的或原来松散的土中掺入一定量的无机结合料(包括水泥、石灰或工业废渣等)和水，经拌和得到的混合料在压实与养生后，其抗压强度符合规定的要求的材料称为无机结合料稳定材料。以此修筑的路面称为无机结合料稳定路面。 特点： 无机结合料稳定路面具有稳定性好、抗冻性能好、结构本身自成板体等特点，但其耐磨性差。因此广泛用于修筑路面结构的基层和底基层。 （1）具有一定的抗拉强度，且各种材料的抗拉强度有明显的不同。（2）环境温度对半刚性材料强度有很大的影响； （3）强度和刚度都随龄期增长； （4）刚度较柔性路面大，但比刚性路面小； （5）承载能力和分布荷载能力大于柔性路面； （6）容许弯沉小于柔性路面； （7）容易产生收缩裂缝。 土种类： 粉碎的或原来松散的土按照土中单个颗粒(指碎石、砾石和砂颗粒)的粒径的大小和组成，将土分成细粒土、中粒土和粗粒土。 细粒土：颗粒的最大粒径小于10mm，且其中大于2mm的颗粒不少于90%。 中粒土：颗粒的最大粒径小于30mm，且其中大于20mm的颗粒不少于85%。 粗粒土：颗粒的最大粒径小于50mm，且其中大于40mm的颗粒不少于85%。 无机结合料稳定材料种类： 不同的土与无机结合料拌和得到不同的稳定材料。例石灰土、水泥土、水泥砂砾、石灰粉煤灰碎石等。 无机结合料稳定材料种类较多，其物理、力学性质各有特点，应根据结构要求，掺加剂和原材料的供应情况及施工条件，进行综合技术、经济比较后确定。 使用场合： 由于无机结合料稳定材料其刚度介于粒料和水泥混凝土之间，常称此为半刚性材料，以此修筑的基层或底基层亦称为半刚性基层。 2 ．无机结合料稳定材料的特性 无机结合料稳定材料的力学特征包括应力-应变关系、疲劳特性、收缩特性、温缩特性。 2．1无机结合料稳定材料的应力-应变特征 设计龄期 无机结合料稳定路面的重要特点之一是强度和模量随龄期的增长而不断增长，逐渐具有一定的刚性性质。一般规定水泥稳定类材料设计龄期为三个月，石灰或二灰稳定类材料设计龄期六个月。 试验方法： 半刚性材料应力-应变特征试验方法有顶面法、粘贴法，夹具法和承载板法等。 顶面法：直接在试件顶面用千分表测量回弹变形； 粘贴法：在柱体壁上两端各1/6高度处粘贴支架，用千分表测量中间2/3柱体的回弹变形； 夹具法：在柱体壁上两端各1/6高度处套一箍，在箍上伸出支架，用千分表测量中间2/3柱体的回弹变形； 承载板法：用小承载板在试件中间模拟野外测定方法。 试验结果表明：顶面法较合理。 试件有圆柱体试件和梁式试件。 试验内容有抗压强度、抗压回弹模量、劈裂强度和劈裂模量、抗弯拉强度和抗弯拉模量。 圆柱体试件：抗压、劈裂试验; 梁式试件：抗弯拉试验 【1】细粒土（最大粒径不大于10mm）： 试模直径*高=50*50mm 【2】中粒土（最大粒径不大于25mm）： 试模直径*高=100*100mm 【3】粗粒土（最大粒径不大于40mm）： 试模直径*高=150*150mm
无机结合料无侧限抗压强度试验 1. 目的和适用范围 本试验方法适用于测定无机结合料稳定土（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。其他稳定材料或综合稳定土的抗压强度试验应参照本法。 2.仪器设备 标准养护室 水槽：深度应大于试件高度50mm。 压力机或万能压力机 电子天平：量程15kg,感量0.1g;量程4000g，感量0.01g. 量筒、拌合工具、大小铝盒、烘箱等。 球形支座。 机油：若干。 3.试件制备和养护 细粒土，试模的直径x高=50mm X 50mm;中粒土，试模的直径x高=100mm x100mm;粗粒土，试模的直径x高=150mm x 150mm。 按照要求支成径高比为1:1的圆柱形试件。 为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9个；大试件不少于13个。 4.试验步骤 4.1根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应大于测力量程的20%且小于测力量程的80 %。球形支座和上下顶板涂上机油，使球形支座能够灵活转动。
4.2将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量4m 。 4.3用游标卡尺测量试件的高度h ，精确至0.1mm. 4.4将试件放在路面材料强度试验仪或压力机上，并在升降台上先放一扁球座，进行抗压试验。试验过程中，应保持加载速率为 1 mm/min 。记录试件破坏时的最大压力P(N)。 4.5从试件内部取有代表性的样品(经过打破)，按照本规程T 0801-2009方法，测定其含水量ω。 5计算 试件的无侧限抗压强度R C 用下列相应的公式计算： c P A R = A —试件的截面积（A=4 πD 2 , D---试件的直径，单位mm ）。 6报告 报告应包括以下内容： （1） 材料的颗粒组成； （2）水泥的种类和标号或石灰的等级； （3）确定最佳含水量时的结合料用量以及最佳含水量（%）和最大干密度（g/cm 3）； （4）水泥或石灰剂量（%）或石灰（或水泥）、粉煤灰和集料的比例； （5）试件干密度（准确到0.01 g/cm 3）或压实度； （6）吸水量一级测抗压强度时的含水量（%）； （7）抗压强度：小于2.0MPa 时，采用两位小数，并用偶数表示；大于2.0MPa 时，采用1位小数； （8）若干个试验结果的最小值和最大值、平均值Rc 、标准差S 、偏差系数
最大干密度 T0804-1994无机结合料稳定材料击实试验方法（公路工程无机结合料稳定材料试验规程JTG E51-2009） 1适用范围 本方法适用于在规定的试筒内，对水泥稳定材料（在水泥水化前）、石灰稳定材料及石灰（或水泥）粉煤灰稳定材料进行击实试验，以绘制稳定材料的含水量——干密度关系曲线，从而确定其最佳含水量和最大干密度 试验集料的最大公称粒径宜控制在以内（方孔筛）。 试验方法类别。本实验方法分三类，各类击实方法的主要参数列于表T0804-1。 2 仪器设备 击实筒：小型，内径100mm、高127mm的金属圆筒，套环高50mm，底座；大型，内径152mm、高170mm的金属圆筒，套环高50mm直径151mm和高50mm的筒内垫块，底座。 多功能自控电动击实仪：击锤的底面直径50mm，总质量。击锤在导管内的总行程为450mm。可设置击实次数，并保证击锤自由垂直落下，落高应为450mm，锤迹均匀分布于试样面。 电子天平：量程4000g，感量。
电子天平：量程15kg，感量。 方孔筛：孔径53mm、、、19mm、、的筛各1个。 量筒：50ml、100ml、和500ml的量筒各1个。 直刮刀：长200~250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。 刮土刀：长150~200mm、宽约20mm的刮刀，用以刮平和修饰小试件的表面。 工字型刮平刀：30mm×50mm×310mm，上下两面和侧面均刨平。拌和工具：约400mm×600mm×70mm的长方形金属盘、拌和用平头小铲等。 脱模器 测定含水量用得吕盒、烘箱等其他用具。 游标卡尺 3试验准备 将具有代表性的风干试料（必要时，也可以试在50℃烘箱内烘干）用木锤捣碎或用木碾碾碎。土团均应破碎到通过筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌合机械的破碎率。 如试料是细粒土，将已破碎的具有代表性的土过筛备用（用甲法或乙法做试验）。 如试料中含有粒径大于的颗粒，则先将试料过19mm筛；如存留在19mm筛上得颗粒的含量不超过10%，则过的筛，留作备用（用甲法
无机结合料稳定材料质量管理规定 第一章总则 第一条为适应道路工程建设和养护的需要，加强无机结合料稳定材料质量管理，保证路面基层工程质量，根据《建设工程质量管理条例》、《公路建设市场管理办法》等法律法规和有关标准规范，制定本规定。 第二条本规定适用于本市道路工程无机结合料稳定材料（以下称无机料）的生产、施工和质量管理。 第三条市交通路政部门主管本市无机料的监督管理工作，质量监督机构负责无机料的质量监督管理工作。 第四条无机料应按固定材料组成、参数和强度指标的定型产品组织生产。无机料生产单位（以下称无机料厂）应制定相应的产品企业标准，公布并报质量监督机构备查，质量监督机构将报备的无机料厂和标准名称向社会公布。 水泥稳定碎石、石灰与粉煤灰稳定碎石一般按设计抗压强度分为两个等级，分别为JSW1（不低于3MPa）、JSW2（不低于2MPa）和JEH1（不低于1MPa）、JEH2（不低于0.7MPa）。 第五条无机料厂和建设、监理、施工单位应按规定进行无机料生产、使用的质量管理、过程控制和检验检查，保证无机料质量。
对无机料的质量缺陷和问题，任何单位和个人都有权向质量监督机构投诉、举报。 第六条鼓励无机料厂采用新材料、新设备、新技术、新工艺，提高无机料生产质量和管理水平。 第二章机构和人员 第七条除在偏远地区施工现场设立的水稳材料拌和站外，无机料厂应具有独立法人资格并取得工商营业执照，依法生产经营。 第八条无机料厂应设置能够满足质量管理要求的组织机构，配备不少于3名相关专业技术人员和不少于1名专职安全员，并制定岗位职责、安全生产和事故报告等制度及安全操作规程。 第九条各岗位人员应经过培训，考核合格后方能上岗。国家规定的特殊工种须持证上岗。 第十条无机料厂应建立完善的质量管理体系，明确质量方针、质量目标、质量管理程序，并制定质量责任、质量检查、仪器设备管理和用户服务等制度。 第三章设备、设施
中国高新技术企业浅谈无机结合料稳定土基层试验与检测 文／秘国江 【摘要】无机结合料稳定类（也称半刚性类型）基层，在高等级路面结构中得到很广泛的应用。为保证基层的质量及安全，必须不断完善和加强试验检测工作。本文介绍了无机结合料稳定土的种类及在混合料组成设计阶段和施工阶段的试验检测项目。 【关键词】无机结合料基层试验检测 公路路面结构中，基层是设置在面层之下，与面层一起承受车轮荷载的反复作用，并传布到底基层、垫层、土基，起主要承重作用的层次。基层材料的强度指标应用较高的要求。基层本身应该有较高的强度和刚度才能保证路面结构的稳定，才能保证路面的正常使用。为保证基层的质量，必须搞好混合料组成设计阶段和施工过程中的试验、检测工作。 一、无机结合料稳定类基层种类 １、水泥稳定土：包括水泥稳定级配碎石、未筛分碎石、砂砾、碎石土、砂砾土、煤矸石、各种粒状矿渣。 ２、石灰稳定土：包括石灰稳定级配碎石、未筛分碎石、砂砾、碎石土、砂砾土、煤矸石、各种粒状矿渣。 ３、石灰工业废渣稳定土：可分为石灰粉煤灰类和石灰其它废渣类两大类。 二、对原材料的技术要求 １、水泥：普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥均可做结合料，但应初凝时间３小时以上，终凝时间较长（宜在６小时以上）的水泥。 ２、石灰应符合ＧＢ１５９４规定的Ⅲ级以上消石灰或生石灰。 ３、粉煤灰其中ＳｉＯ２、ＡＬ２Ｏ３、Ｆｅ２Ｏ３总含量应大于７０％，烧失量不宜大于２０％，比表面积宜大于２５００ＣＭ２。 ４、集料包括颗粒级配、液塑限、相对密度、压碎值、有机质含量（必要时做）、硫酸盐含量（必要时做）应符合规范要求。 三、组成设计阶段试验项目 半刚性基层的组成设计主要是根据设计强度标准要求，通过试验，选取合适的集料或土及其他原材料，确定必需的或最佳的结合料剂量，以确定混合料的最佳含水量和最大干密度。 ㈠原材料试验 １、水泥技术、强度指标试验：检验水泥强度等级和初、终凝时间，确定水泥质量。 ２、石灰化学分析试验：检验有效氧化钙和有效氧化镁含量，确定白灰质量。 ３、粉煤灰物理性能及化学分析试验：检验粉煤灰化学成份及烧失量、比表面积，确定粉煤灰是否适用。 ４、集料试验 ⑴检测含水量：确定原始含水量 ⑵颗粒分析：确定集料级配是否符合规范要求，确定材料配合比。 ⑶液限、塑限：确定土或级配碎（砾）石中０．５ｍｍ以下细土塑性指数审定集料是否符合规范规定。 ⑷相对毛体积密度、吸水率：评定粒料质量，计算固体体积率。 ⑸压碎值：评定石料的抗压碎能力是否符合要求。 ㈡混合料试验 １、不同稳定剂量混合料标准重型击实试验：确定不同剂量混合料最佳含水量和最大干密度。以规定工地碾压时的合适含水量和应该达到的最小干密度；确定制备强度试验和耐久性试验的试件所应用的含水量和干密度；确定制备承载比试件的材料含水量。 ２、承载比试验：求工地预期干密度下的承载比，确定材料是否适宜做基层。 ３、不同结合料剂量混合料无侧限抗压强度试验：进行材料组成 设计，选定最适宜用水泥或石灰稳定的土，规定施工中所用的结合 料剂量，为工地提供评定质量的标准。 ４、延迟时间试验：已定水泥剂量的混合料确定延迟时间对混合 料密度和抗压强度的影响，并据此确定施工允许的延迟时间。 ５、结合料剂量检测标准曲线试验：为施工检测混合料剂量提供 依据。 四、施工阶段试验检测项目 １、混合料含水量检测 为保证混合料能在最佳含水量时碾压并达到最大压实度。拌和 混合料时含水量应略大于最佳含水量；但不应超过２％。 ２、混合料结合料剂量检测 工地实际采用结合料剂量应比实验室确定的剂量多０．５—１％， 采用集中厂拌法施工可只增加０．５％，采用路拌法时宜增加１％。通 过ＥＤＴＡ滴定实验，与标准曲线比对，检验结合料剂量是否符合要求。 ３、混合料级配检测 拌和好的混合料按规定取样烘干后，用筛分法按规定筛孔逐级 筛分并计算各筛孔通过量，确定混合料级配是否符合规范要求。 ４、混合料无侧限抗压强度检测 按标准重型击实试验确定的最大干密度及工地要求达到的压实度 和试样检测得到的混合料含水量，计算每个试件所用混合料质量， 用静压法制备试件。每２０００Ｍ２或每工作班制备一组，不论稳定细粒土、中粒土、粗粒土，当多次偏差系数ＣＶ≤１０％时，可为６个试件； ＣＶ＝１０％—１５％时，可为９个试件；ＣＶ＞１５％时，则需１３个试件。将试 件以规定的温度下保湿养生６天，浸水１天，测其７天无侧限抗压 强度，并按《公路工程质量检验评定标准》要求评定混合料强度是否 符合设计要求。 ５、压实度检测 抽样检查，可以采用灌砂法、水袋法或钻孔取样蜡封法求算每一 测点的压实度。并按评定路段为单元，计算评定路段压实度代表值 以此来判定压实度合格情况。 ６、平整度检测 用３ｍ直尺每２００ｍ测２处×１０尺，测得最大间隙值，以判定平整 度是否合格。 ７、纵断高程检测 用水准仪按规定频率检测，测得最大偏差判断是否符合要求。 ８、宽度检测 用尺量，压实宽度应符合设计要求。 ９、厚度检测 按规定频率，采用挖验或钻取芯样测定厚度。按评定路段内结构 层厚度代表值和单个合格值的允许偏差进行判定。 １０、横坡检测 用水准仪，每２００ｍ测４个断面，计算最大偏差判定是否合格。 １１、外观检查 无机结合料稳定土基层表面平整密实、无坑洼。施工接茬平整、稳定。 （作者单位系平山交通局公路工程队） 工程建设与管理 １９９ －－
无机结合料稳定材料（每日一练） 单项选择题（共18 题) B ?A,600g ?B,600ml ?C,300g ?D,300ml 答题结果： 正确答案：B 2、水泥或石剂量测定中，从加入钙红指示剂、滴定过程、滴定达到终点时的溶液颜色的变化过程（）。 (B) ?A,紫色—玫瑰红色—纯蓝色 ?B,玫瑰红色—紫色—纯蓝色 ?C,纯蓝色—玫瑰红色—紫色 ?D,玫瑰红色—纯蓝色—紫色 答题结果： 正确答案：B 3、为防止滴定过量或滴定终点假像，滴定过程应边滴边摇、仔细观察颜色，溶液变为（）时放慢滴定速度。 (D) ?A,蓝绿色 ?B,红色 ?C,纯蓝色 ?D,紫色 答题结果： 正确答案：D 4、水泥或石剂量测定应进行两次平行试验，重复性误差不得大于均值的（），否则应重新试验。 (D)
?A,2% ?B,3% ?C,1% ?D,5% 答题结果： 正确答案：D 5、无机结合料稳定材料击实试验集料的应符合（）。 (A) ?A,公称最大粒径≤37.5mm ?B,最大粒径≤37.5mm ?C,公称最大粒径≤26.5mm ?D,最大粒径≤26.5mm 答题结果： 正确答案：A 6、无机结合料稳定材料击实后，测定含水量时，从试样内部取样，含水量计算和两个试样的含水量差（）。 (C) ?A,计算至0.1%，含水量差值不大于0.1% ?B,计算至1%，含水量差值不大于1% ?C,计算0.1%，含水量差值不大于1% ?D,计算1%，含水量差值不大于2% 答题结果： 正确答案：C 7、试样中超尺寸颗粒含量5%～30%时，应对最大干密度和最佳含水量作校正，校正时需要用到超尺寸颗粒的 （）实测指标。 (B) ?A,表观相对密度和吸水率 ?B,毛体积相对密度和吸水率 ?C,比重和吸水率 ?D,毛体积相对密度和含水率
目录 一无机结合料稳定土击实试验作业指导书 (1) 二无机结合料稳定材料无侧限抗压强度试验作业指导书 (3) 三石灰的有效氧化钙含量试验作业指导书 (5) 四石灰的氧化镁含量试验作业指导 (6) 五水泥稳定土中水泥剂量测定试验作业指导书（EDTA滴定法) (10) 六粉煤灰细度试验作业指导书 (12) 七粉煤灰烧失量试验作业指导书 (13) 八粉煤灰比表面积试验作业指导书 (14)
一、无机结合料稳定土击实试验作业指导书 1.依据标准：《公路工程无机结合料稳定材料试验规程》JTG E51-2009。 2.试验目的及适用范围: 2.1目的：在规定的试筒内，对水泥稳定土(在水泥水化前)、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。 2.2适用范围：试验集料的最大粒径宜控制在37.5mm以内（方孔筛）。 3.试验环境：进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。 4.试验准备： 4.2试样制备 4.4.1将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤或
木碾捣碎。土团均应捣碎到能通过5mm的筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。 4.2.2如试料是细粒土，将已捣碎的具有代表性的土过5mm筛备用（用甲法或乙法做试验）。 4.2.3如试料中含有粒径大于5mm的颗粒，则先将试料过25mm的筛，如存留在25mm筛孔的颗粒的含量不超过20%,则过筛料留作备用（用甲法或乙法做试验）。 4.2.4如试料中粒径大于25mm的颗粒含量过多，则将试料过40mm的筛备用（用丙法试验）。 4.2.5每次筛分后，均应记录超尺寸颗粒的百分率。 4.2.6在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。对于细粒土，试样应不少于100g；对于中粒土（粒径小于25mm的各类集料），试样应不少于1000g；对于粗粒土的各种集料，试样应不少于2000g。 5. 试验步骤： 具体试验步骤依据《公路工程无机结合料稳定材料试验规程JTG E51-2009》T 0804-1994的方法进行试验。 6. 试验结果整理： 6.1按下式计算稳定材料的干密度： Pd=P w／1+0.01w 式中P w—试样的含水量。 6.2制图：以干密度为纵坐标、含水量为横坐标，绘制含水量—干密度曲线。将试验各点采用二次曲线方法拟合曲线，曲线的峰值点对应的含水量及干密度即为最佳含水量和最大干密度； 7．试验报告： 试验报告应包括内容：○1.检测项目名称;○2.原材料的品种、规格和产地；○3.试验日期及时间○4.仪器设备名称、型号及编号；○5.试样的最大粒径、超尺寸颗粒的百分率；;○6.无机结合料类型及剂量；所用试验方法类别；最大干密度(g／cm3)；最佳含水量（%），并附击实曲线；○7.执行标准；○8.要说明的其他内容。 8. 试验注意事项： 8.1. 2011版中试验仪器和操作步骤与2000版有所不同，应注意区分，勿延用老标准。
无机结合料稳定材料击实试验方法 1 适用范围 1.1 本方法适用于在规定的试筒内，对水泥稳定材料（在水泥水化前）、石灰稳定材料及石灰（或水泥）粉煤灰稳定材料进行击实试验，以绘制稳定材料的含水量—干密度关系曲线，从而确定其最佳含水量和最大干密度。 1.2 试验集料的公称最大粒径宜控制在37.5 mm以内（方孔筛）。 1.3 试验方法类别。本试验方法分三类，各类击实方法的主要参数列于表T 0804-1。 表T 0804-1 试验方法类别表 类别 锤 的 质 量 （k 锤 击 面 直 径 落 高 （c m） 试筒尺寸 锤 击 层 数 每 层 锤 击 次 平均 单位 击实 功（J） 容 许 最 大 公 内 径 （c m） 高 （c m） 容积 （cm 3）
g）（c m）数称 粒 径 （m m） 甲 4.5 5.0 45 10. 0 12. 7 997 5 27 2.687 19. 乙 4.5 5.0 45 15. 2 12. 2177 559 2.687 19. 丙 4.5 5.0 45 15. 2 12. 2177 598 2.677 37. 5 2 仪器设备 2.1 击实筒：小型，内径100mm、高127mm的金属圆筒，套环高50mm，底座；大型，内径152mm、高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座。 2.2 多功能自控电动击实仪：击锤的底面直径50mm，总质量4.5kg。击锤在导管内的总行程为450mm。可设置击实
次数，并保证击锤自由垂直落下，落高应为450mm，锤迹均匀分布于试样面。 2.3 电子天平：量程4OOOg，感量0.01g。 2.4 电子天平：量程15kg，感量0.lg。 2.5 方孔筛：孔径53mm、37.5 mm、26.5mm、19mm、4.75 mm、2.36mm的筛各1个。 2.6 量筒：50mL、1OOmL和500mL的量筒各1个。 2.7 直刮刀：长200～250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。 2.8 刮土刀：长150～200mm、宽约20mm的刮刀，用以刮平和修饰小试件的表面。 2.9 工字形刮平尺：30mm×50mm×310mm，上下两面和侧面均刨平。 2.10 拌和工具：约400mm×600mm×70mm的长方形金属盘、拌和用平头小铲等。 2.11 脱模器。 2.12 测定含水量用的铝盒、烘箱等其他用具。
公路工程无机结合料试验规程
目录 3、原材料试验 (2) T 0801—2009 含水量试验方法（烘干法） (2) T 0809—2009 水泥或石灰稳定材料中水泥或石灰剂量测定方法 （EDTA滴定法） (6) T 0813—1994 石灰有效氧化钙和氧化镁简易测定方法 (12) T 0814—2009 石灰细度试验方法 (17) T 0815—2009 石灰未消化残渣含量测定方法 (19) T 0817—2009 粉煤灰烧失量测定方法 (21) T 0818—2009 粉煤灰细度试验方法 (23) 4、无机结合料稳定材料的取样、成型和养生试验 (26) T 0841—2009 无机结合料稳定材料取样方法 (26) T 0804—1994 无机结合料稳定材料击实试验方法 (28) T 0842—2009 无机结合料稳定材料振动压实试验方法 (38) T 0843—2009 无机结合料稳定材料试件制作方法（圆柱形） (44) T 0845—2009 无机结合料稳定材料养生试验方法 (50) 5、无机结合料稳定材料的物理、力学试验 (55) T 0805—1994 无机结合料稳定材料无侧限抗压强度试验方法 (55)
3 原材料试验 T 0801—2009 含水量试验方法（烘干法） 1 适用范围 本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。 2 仪器设备 2.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土 2.1.1 烘箱：量程不小于110℃，控温精度为±12℃。 2.1.2 铝盒：直径约50mm，高25～30mm。 2.1.3 电子天平：量程不小于150g，感量0.01g。 2.1.4 干燥器：直径200～250 mm，并用硅胶做干燥剂①。 注①：用指示硅胶做干燥剂，而不用氯化钙。因为许多粘土烘干后能从氯化钙中吸收水分。 2.2 稳定中粒土 2.2.1 烘箱：同2.1.1 2.2.2 铝盒：能放样品500g以上。 2.2.3 电子天平：量程不小于1000g，感量0.1g。 2.2.4 干燥器：同2.1.4。 2.3 稳定粗粒土 2.3.1 烘箱：同2.1.1。 2.3.2 大铝盒：能放样品2OOOg以上。 2.3.3 电子天平：量程不小于3000g，感量0.lg。
目录 3、原材料试验 (2) T 0801—2009 含水量试验方法（烘干法） (2) T 0809—2009 水泥或石灰稳定材料中水泥或石灰剂量测定方法 （EDTA滴定法） (6) T 0813—1994 石灰有效氧化钙和氧化镁简易测定方法 (12) T 0814—2009 石灰细度试验方法 (17) T 0815—2009 石灰未消化残渣含量测定方法 (19) T 0817—2009 粉煤灰烧失量测定方法 (21) T 0818—2009 粉煤灰细度试验方法 (23) 4、无机结合料稳定材料的取样、成型和养生试验 (26) T 0841—2009 无机结合料稳定材料取样方法 (26) T 0804—1994 无机结合料稳定材料击实试验方法 (28) T 0842—2009 无机结合料稳定材料振动压实试验方法 (38) T 0843—2009 无机结合料稳定材料试件制作方法（圆柱形） (44) T 0845—2009 无机结合料稳定材料养生试验方法 (50) 5、无机结合料稳定材料的物理、力学试验 (55) T 0805—1994 无机结合料稳定材料无侧限抗压强度试验方法 (55)
3 原材料试验 T 0801—2009 含水量试验方法（烘干法） 1 适用范围 本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。 2 仪器设备 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土 2.1.1 烘箱：量程不小于110℃，控温精度为±12℃。 2.1.2 铝盒：直径约50mm，高25～30mm。 2.1.3 电子天平：量程不小于150g，感量0.01g。 2.1.4 干燥器：直径200～250 mm，并用硅胶做干燥剂①。 注①：用指示硅胶做干燥剂，而不用氯化钙。因为许多粘土烘干后能从氯化钙中吸收水分。 稳定中粒土 2.2.1 烘箱：同2.2.2 铝盒：能放样品500g以上。 2.2.3 电子天平：量程不小于1000g，感量0.1g。 2.2.4 干燥器：同。 稳定粗粒土 2.3.1 烘箱：同。 2.3.2 大铝盒：能放样品2OOOg以上。 2.3.3 电子天平：量程不小于3000g，感量。 2.3.4 干燥器：同。 3 试验步骤 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土
石灰稳定土 石灰稳定土将消石灰粉或生石灰粉掺人各种粉碎或原来松散的土中，经拌合、压实及养护后得到的混合料，称为石灰稳定土。它包括石灰土、石灰稳定砂砾土、石灰碎石土等。石灰稳定土具有一定的强度和耐水性。广泛用作建筑物的基础、地面的垫层及道路的路面基层。 水泥稳定土 水泥稳定土是用水泥做结合料所得的混合料的一个广义的名称，它既包括用水泥稳定各种细粒土，也包括用水泥稳定各种中粒土和粗粒土。 在经过粉碎的或原来松散的土中，掺入足量的水泥和水，经拌和得到的混合料在压实和养生后，当其抗压强度符合规定的要求时，称为水泥稳定土。用水泥稳定细粒土得到的强度符合要求的混合料，视所用的土类而定，可简称为水泥土、水泥砂或水泥石屑等。用水泥稳定中粒土和粗粒土得到的强度符合要求的混合料，视所用原材料而定，可简称为水泥碎石、水泥砂砾等。 在稳定各种土时，时常根据设计强度和耐久性等要求，以及地方材料的供应情况，同时用水泥和石灰、水泥和粉煤灰稳定某种土得到的混合料，简称综合稳定土。 另外，仅使用少量水泥改善各种土的塑性指数或提高其强度(如cDR值)而达不到水泥稳定土规定的强度要求时，这种材料可称为水泥改善土。 水泥稳定土的适用围: 水泥稳定土可适用于各级公路的基层和底基层，但水泥土不得用做二级和二级以上公路高级路面的基层。水泥稳定中粒土和粗粒土用做基层时，水泥剂量不宜超过6%。必要时，应首先改善集料的级配，然后用水泥稳定。 在只能使用水泥稳定细粒土做基层时或水泥稳定集料的强度要求明显大于规定时，水泥剂量不受此限制。 水泥稳定土对土的要求:
对土的一般要易于破碎，满足一定的级配，便于碾压成型。高速公路工程上用于水泥稳定层的土，通常按照土中组成颗粒（包括碎石、砾石、砂颗粒，不包括土块和土团）的粒径大小和组成，将土分为下列三种： 细粒土：颗粒的最大粒径小于9.5mm，且其中小于2.36mm的颗粒含量不小于90%（如塑性指数不同的各种粘性土、粉性土、砂性土、砂和石屑等）。 中粒土：颗粒的最大粒径小于26.5mm，且其中小于19.0mm的颗粒含量不小于90%（如沙砾石、碎石土、级配沙砾、级配碎石等）。 粗粒土：颗粒的最大粒径小于37.5mm，且其中小于31.5mm的颗粒含量不小于90%（如沙砾石、碎石土、级配沙砾、级配碎石等）。 水泥稳定土结构层的施工: 水泥稳定土结构层宜在春末和气温较高季节组织施工。施工期的日最低气温应在5℃以上，在有冰冻的地区，并应在第1次重冰冻（-3~-5℃）到来之前半个月到一个月完成。 在雨季施工水泥稳定土，特别是水泥土结构层时，应特别注意气候变化，勿使水泥和混合料遭雨淋。降应时应停止施工，但已经摊铺的水泥混合料应尽快碾压密实。路拌法施工时，应采取措施排除下承层表面的水，勿使运到路上的集料过分潮湿。 水泥稳定土结构层施工时，应遵守下列规定： （1）土块应尽可能粉碎，土块最大尺寸不应大于15mm。 （2）配料应准确。 （3）路拌法施工时水泥应摊铺均匀。 （4）洒水、拌和均匀。 （5）应严格控制基层厚度和高程，其路拱横坡应与面层一致。 （6）应在混合料处于或略大于最佳含水量（气候炎热干燥时，基层混合料可大1%~2%）时进行碾压，直到达到下列按重型击实试验法确定的要求压实度（最低要求）。
无机结合料稳定土的击实试验方法 1 仪器设备 (1 )击实筒:小型，内径l00mm、高127mm的金属圆筒，套环高50mm，底座;中型，内径152mm,高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座。 (2)击锤和导管:击锤的底面直径50mm，总质量4.5k g。击锤在导管内的总行程为450mm 。可设置击实次数，并保证击锤自由垂直落下，落高应为450mm，锤迹均匀分布于试样面。 (3)电子天平:量程4000g，感量0.01 g, (4 )电子天平:称量15kg，感量0.1g, (5 )方孔筛:孔径53mm，37.5mm、26.5mm、19mm、4.75mm、2.36mm的筛各1个。 (6 )量筒:50mL、100mL和500mL的量筒各1个。 (7 )直刮刀:长200-250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。 (8) 刮土刀:长150～200mm、宽约20mm的刮刀。用以刮平和修饰小试件的表面 (9 )工字形刮平尺:30mmX 50mm X310mm，上下两面和侧面均刨平。 (1 0) 拌和工具:约400mm X 600mm X70mm 的长方形金属盘，拌和用平头小铲等。 (1 1) 脱模器。 (1 2) 测定含水量用的铝盒、烘箱等其它用具。 2试验步骤： （1）试样准备 a将具有代表性的风干试料(必要时，也可以在50℃烘箱内烘干)用木锤或木碾捣碎。土均应捣碎到能通过4.75mm的筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。 b如试料是细粒土，将已捣碎的具有代表性的土过5mm筛备用(用甲法或乙法做试验)。如试料中含有粒径大于5mm的颗粒，则先将试料过25mm的筛，如存留在筛孔25mm筛的颗粒的含量不超过2000，则过筛料留作备用(用甲法或乙法做试验)。 c如试料中粒径大于19mm的颗粒含量超过10％，则将试料过37.5mm的筛；如果存留在37。5mm筛上的颗粒的含量不超过10%，则过53mm的筛备用。(用丙法试验)。 d每次筛分后，均应记录超尺寸颗粒的百分率P。 d在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。对于细粒土，试样应不少于100g;对于中粒土，试样应不少于1000g;对于粗粒土的各种集料，试样应不少于2000g。 （2）甲法 a将已筛分的试样用四分法逐次分小，至最后取出约10-15kg试料。再用四分法将已取出的试料分成5~6份，每份试料的干质量为2.0k g(对于细粒土)或2.5kg（对于各种中粒土)。 b 预定5~6个不同含水率，依次相差0.5%一1.5%，且其中至少有两个大于和两个小于最佳含水率。 c按预定含水率制备试样。将1份试料平铺于金属盘内，将事先计算得的该份试料中应加的水量均匀地喷洒在试料上，用小铲将试料充分拌和到均匀状态(如为石灰稳定材料、石灰粉煤灰综合稳定材料、水泥粉煤灰综合稳定材料和水泥、石灰综合稳定材料，可将石灰、粉煤灰和试料一起拌匀)，然后装入密闭容器或塑料袋内浸润备用。 浸润时间:黏质土12-24h，粉质土6-8h，砂类土、砂砾土、红土砂砾、级配砂砾等可以缩短到4h左右，含土很少的未筛分碎石、砂砾和砂可缩短到2h。浸润时间一般不超过24h。 d应加水量可按下式计算:
路面设计原理与方法 第七章无机结合料稳定材料 1 ．概述 定义： 在粉碎的或原来松散的土中掺入一定量的无机结合料(包括水泥、石灰或工业废渣等)和水，经拌和得到的混合料在压实与养生后，其抗压强度符合规定的要求的材料称为无机结合料稳定材料。以此修筑的路面称为无机结合料稳定路面。 特点： 无机结合料稳定路面具有稳定性好、抗冻性能好、结构本身自成板体等特点，但其耐磨性差。因此广泛用于修筑路面结构的基层和底基层。 （1）具有一定的抗拉强度，且各种材料的抗拉强度有明显的不同。（2）环境温度对半刚性材料强度有很大的影响； （3）强度和刚度都随龄期增长； （4）刚度较柔性路面大，但比刚性路面小； （5）承载能力和分布荷载能力大于柔性路面； （6）容许弯沉小于柔性路面； （7）容易产生收缩裂缝。 土种类： 粉碎的或原来松散的土按照土中单个颗粒(指碎石、砾石和砂颗粒)的粒径的大小和组成，将土分成细粒土、中粒土和粗粒土。 细粒土：颗粒的最大粒径小于10mm，且其中大于2mm的颗粒不少于90%。 中粒土：颗粒的最大粒径小于30mm，且其中大于20mm的颗粒不少于85%。 粗粒土：颗粒的最大粒径小于50mm，且其中大于40mm的颗粒不少于85%。 无机结合料稳定材料种类： 不同的土与无机结合料拌和得到不同的稳定材料。例石灰土、水泥土、水泥砂砾、石灰粉煤灰碎石等。 无机结合料稳定材料种类较多，其物理、力学性质各有特点，应根据结构要求，掺加剂和原材料的供应情况及施工条件，进行综合技术、经济比较后确定。 使用场合： 由于无机结合料稳定材料其刚度介于粒料和水泥混凝土之间，常称此为半刚性材料，以此修筑的基层或底基层亦称为半刚性基层。 2 无机结合料稳定材料的力学特征包括应力-应变关系、疲劳特性、收缩特性、温缩特性。 2．1无机结合料稳定材料的应力-应变特征 设计龄期 无机结合料稳定路面的重要特点之一是强度和模量随龄期的增长而不断增长，逐渐具有一定的刚性性质。一般规定水泥稳定类材料设计龄期为三个月，石灰或二灰稳定类材料设计龄期六个月。 试验方法： 半刚性材料应力-应变特征试验方法有顶面法、粘贴法，夹具法和承载板法等。 顶面法：直接在试件顶面用千分表测量回弹变形； 第97页
一、无机结合料稳定土的无侧限抗压强度试验方法 (T 0805-1994) （一）目的：本试验用于测定无机结合料稳定土试件的无侧限抗压强度。 （二）仪器材料：圆孔筛、试模、脱模器、反力框架、液压千斤顶、夯捶、导管、密封湿气箱或湿气池、水槽、200KN 以上压力机、天平、台称、量筒等。 （三）试验步骤： 1.备料：将原料放入50℃烘箱烘干、碾碎，并测含水量。 2.按（T0804-1994）击实确定无机结合料混和料的最佳含水量和最大干密度。 3.按施工技术规范要求制取试件（2000m2做一组）。 (细粒土一组为6个试件,每一个50mm×50mm试件约需干土180-210g、中粒土一组9个试件,每一个100mm×100mm试件约需干土1.7-1.9kg、粗粒土一组13个试件,每一个150mm ×150mm试件约需干土5.7-6.0kg。) 4. 闷料。将称好的土放在长方盘内按其最佳含水量（粘性土较最佳含水量小3%）拌和密封备用。浸润时间：粘性土12-24h;粉性土6-8h;砂性土、砂粒土、红土砂砾、级配砂砾4h;未筛分碎石、砂粒、砂2h。 5.待制成试件前1h内均匀加入水泥。 6.按预定的干密度用反力框架和液压千斤顶制件。脱模，称量试件重量m1，量取试件高度h1。 7.开始养生。养生条件：密封湿气箱和恒温室内、时间7d，温度20÷。在最后一天时，再次称量试件重量m2、量取高度h2，并浸泡水中24h。 8.测抗压强度。 将试件从水取出，吸去表面水并称重m3，并量试件高度h3。 将试件放到路面材料强度试验仪的升降台上,以速率1mm/min加荷，记录最大压力P。 9.计算公式： R C=P/A (A=π×d2/4) Rc-抗压强度 P-做大压力 A-面积 10.精确及允许误差：大于2.0Mpa采用一位小数。 C v偏差系数要求满足：大试件不大于20% 小试件不大于10% 中试件不大于15% 二、无机结合料稳定土的击实试验（T0804-94）（参照土的击实试验） 三、水泥或石灰稳定料中水泥或石灰剂量的测定方法 EDTA滴定法（T0809-94） （一）适用范围：本方法只适用于在工地快速测定水泥稳定料或石灰稳定料中水泥和石灰的剂量，并用以检查拌和的均匀性。 （二）主要仪器：滴定管（酸式）、搪瓷杯、量筒、天平等（三）方法步骤： 1.准备标准曲线 2.试样的配制：取样，样品风干后，分别过2.0或2.5mm 筛。5种试样（每种2个样品，共出10个样品）。 （1）按下公式计算混合料组成的计算：干料质量=湿料质量/（1+含水量） 干混合料质量=300/（1+最佳含水量） 干土质量=干混合料质量/（1+水泥（石灰）质量） 干水泥（石灰）质量=干混合料质量-干土质量 湿土质量=干土质量×（1+土的风干含水量） 湿石灰（水泥）质量=干石灰（水泥）×（1+石灰（水泥）的风干含水量） 土中应加入的水=300g-湿土质量-湿石灰质量 （2）举例：首先，制取试样10种，并放入搪瓷杯中备用。 1种：称2份300g集料，含水量为最佳含水量。 2种：水泥剂量为2%的水泥混合土2份300g，含水量为最佳含水量。 3种、4种、5种分别准备2份水泥剂量分别为4%、6%、8%的水泥土混合料，含水量为最佳含水量。 其次：将10个搪瓷杯中分别加入600毫升10%氯化铵溶液，充分搅拌3分钟（每分钟110-120次），放置沉淀4分钟，这样可得到澄清的悬浊液，将上部清液移到300毫升的烧杯内，搅匀，加盖待测。 3.滴定：用移液管吸取上层（液面下1-2cm）悬浊液10毫升，放入200毫升的三角瓶中，用量筒取10毫升1.8%氢氧化钠（内含三乙醇胺）溶液倒入三角瓶中，此时溶液PH值=12.5-13.0（用试纸检测）,然后加入钙红指示剂（黄豆粒大小），摇匀，溶液呈玫瑰红色。用EDTA二钠标准液滴定到纯蓝色为终点，记录EDAT二钠的耗量，以毫升计，读至0.1毫升。 4.其它试样均用同种方法滴定，记录结果。 5.绘图：以同一种水泥剂量混合料消耗EDAT二钠毫升数的平均数为纵坐标，以水泥剂量为横坐标制图。是一根顺滑的曲线。 四、水泥稳定土（砂砾）筛分试验：（参照粗集料筛分试验） 五、水泥稳定土（砂砾）液塑限试验：（参照土的液塑限试验） 《公路路面基层施工技术规范》JTJ034-2000要求： 1、无机结合料稳定土不同基层、底基层材料的抗压强度标准：
JTJ 中华人民共和国行业标准JTJ 057一94 公路工程无机结合料 稳定材料试验规程 Test Methods of Materials Stabilized with Inorganic Bin de rs f o r H i gh way Engineering 1994-07-05发布1994-12-01实施 中华人民共和国交通部发布 中华人民共和国行业标准 公路工程 无机结合料稳定材料试验规程 Te s t M et hods of M aterials Stabilized with Inorganic Binders for Highway Engineering JTJ 057一94 主编单位:交通部公路科学研究所 批准单位:交通部 施行日期:1994年12月1日 关于发布交通行业标准《公路 工程无机结合料稳定材料试验规程》、 《公路工程集料试验规程》的通知 交公路发「1994习631 (不另行文)
现批准发布交通行业标准《公路工程无机结合料稳定材料试 验规程》、《公路工程集料试验规程》，编号分别为JTJ 057-94及 JTJ 058-94，自1994年12月1日起实行。1985年我部发布的《公 路路面基层材料试验规程》同时废止。 以上规程由交通部公路科学研究所负责解释。请各单位在使 用过程中注意总结经验，及时将发现的问题和修改意见函告部公 路科学研究所，以便修订时参考。 中华人民共和国交通部 一九九四年七月五日 目次 1 总则 (1) 2 无机结合料稳定土的含水量试验方法·············，·，····一3 洪干法(TO801-94)·········。，，··························一，.3 砂浴法(T0802-94).........。.. (6) 酒精法〔T0803--94)。····································..一，8 3 无机结合料稳定土的击实试验方法(T0804-94) 0 (10) 4 无机结合料稳定土的无侧限抗压强度试验方法 (T 0 80 5--94) (19) 5 无机结合料稳定土的间接抗拉强度试验方法(劈裂试验) (T 08 0 6- 94) .....................，...........。. (26) 6 室内抗压回弹模量试验方法··································一31
