01-进气温度传感器P0110故障诊断流程-截图 （传感器损坏故障） 一、前期准备 1.清洁工作场地，将被修车辆就位停放。 2.工具、量具、检测仪器及相关辅助材料准备。 3.目视车辆停放位置，确定工位安全。 4.打开右前车门，填写车辆整车型号、车辆识别VIN代码及发动机型号。
5.安装底盘垫块。 6.安装车轮档块。 7.安装尾气抽气管。 8.打开左前车门，安装车内三件套，（并拉紧手制动，将变速杆放置在P档位置，降下前车窗玻璃）
9.拉开引擎盖锁，下车后打开引擎盖，安装车外三件套。 二、安全检查 10.检查记录机油液位，记录：机油液位正常。（若发现不足应及时加注） 11.检查记录冷却液液位，记录：冷却液液位偏低，应加注。 12.检查记录制动液液位，记录：制动液液位偏低，应加注。
13.拆卸气缸罩盖、蓄电池罩板及散热器上的空气道流板，并放置于零件箱内。 14.取出万用表和表笔，连接后进行两表笔的阻值校对。 记录：两表笔的阻值为：0.021Ω，正常。（若发现阻值不正常，则应及时检查或更换）。 15.测量记录蓄电池电压， 记录：蓄电池电压为：12.62V，正常。（若发现蓄电池电压低于规定值11V则应及时进行补充充电）。
16.检查蓄电池电极桩柱的连接状况， 记录：电极桩柱连接正常，没有硫化物。（若发现松动和有硫化物时应及时紧固和处理）。 三、仪器连接及故障现象确认 17.打开故障诊断仪盒，取出故障诊断仪，选择OBD—Ⅱ专用插头及专用传输线后连接故障诊断仪。 18.打开左前车门，进入车内，踩紧制动踏板后启动发动机，观察仪表显示状态及发动机各工况的运 行状态。 （即：发动机启动时是否困难,怠速时转速是否稳定，加速时是否流畅，故障指示灯是否常亮等）。
1、检测电阻： 如果进气温度传感器本身或其线路故障，将导致发动机启动困难、怠速不稳、废气污染物排放量增加，进气温度传感器的电阻检测方法及要求与冷却液温度传感器基本相同。 单件检查时，将点火开关置于OFF位置，拆下进气温度传感器导线连接器，并将传感器拆下。用电热吹风、或热水加热进气温度传感器，并用万用表电阻档，测量在不同温度下两端子间的电阻值。 将测得的电阻值与标准数值进行比较，如果与标准值不符，则应更换进气温度传感器。安装进气温度传感器，用10Nm左右的力矩拧紧传感器。检查结构与水温传感器相似的进气温度传感器时，可采用检查水温传感器的方法。 在正常情况下，温度为20°C时，阻值约为2-3千欧姆;80°C时，阻值约为O.4-0.7千欧姆。如果测量结果不符合规定要求，则应更换传感器，安装于空气流量传感器内的进气温度传感器损坏时，应更换空气流量传感器。 2、检测电压： （1）检测电源电压：拆下进气温度传感器线束插头，打开点火开关，测量进气温度传感器的电源电压，应为5V。 （2）测量输入：信号电压。将点火开关置于ON位置，用万用表的电压挡测量图中ECU的THA与E2间的电压，该电压值应在0.5～3.4V（20℃）范围内。若不在规定范围内，则应进一步检查进气温度传感器连接线路是否接触不良或存在断路、短路故障。 （3）检查进气温度传感器连接线束电阻。用数字式万用表的电阻挡测量传感器插头与ECU插接器端子间电阻，即传感器信号端、地线端分别与对应的ECU 的两端子电阻。如果不导通或电阻值大于1Ω，说明传感器连接线路或插头接触不良，应进一步捡查。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城。http://www.iacmall.com/
实训一冷却液温度传感器的检测 一、目的和要求 1.掌握冷却液温度传感器的结构与工作原理。 2.掌握冷却液温度传感器的检测方法 3.了解冷却液温度传感器的常见故障 二、实训课时 2课时。 三、课前准备 1．教师准备 1、工具：常用工具，家用电热吹风机，万用表、大众1552诊断仪、K81汽车诊断仪。 2、设备：桑塔纳2000轿车AJR型发动机、别克电喷发动机实训台架各一台，桑塔纳2000和丰田皇冠轿车整车各一辆、德国爱维公司电控发动机模拟教学试 验板。 3、资料、课件准备 2．学生准备 （1）电路图的识读方法
（2）万用表、解码器的使用方法 （3）笔和作业本的准备 四、原理与应用讲授 1、导入： 一辆POLO1.4，每次出车都发动不着，需要经过数次发动后才勉强着火，着火后，怠速又严重抖动。车主把车开到大众特约维修店要求检修，经询问后，修理工利索地连接上故障诊断仪V.A.G1552对发动机电控系统读码，发现了“冷却液温度传感器断路”的故障码。 问：假设那个修理工是你，你应该如何处理？ 2、安装位置： 安装发动机缸体、缸盖冷却液的通道上 3、功用： 检测发动机冷却液温度，并将冷却液温度的信息转变为电信号输入发动机 电控单元，电控单元根据该信号对燃油喷射、点火正时、废气再循环、空调、 怠速、变速器换挡及离合器锁止、爆燃、冷却风扇等控制进行修正。 注：拓展到电控发动机基本信号与修正信号，点火提前角和喷油量。 4、构造： 内部是一个半导体热敏电阻，它具有负的温度系数。
5、工作原理及特性曲线： 冷却液温度传感器是一个负温度系数的热敏电阻，其电阻值根据冷却液的 变化而变化。冷却液温度越低，其电阻越高；冷却液温度越高，其电阻越小。 电控单元通过内部的电阻器，向发动机冷却液温度传感器提供5V信号电压并对电压进行测量。当发动机冷车时，电压将升高；当发动机热车时电压将降低。 电控单元通过测量电压，计算出发动机冷却液温度。 6、冷却液温度传感器的检测 （1）线路的检测
进气温度传感器试验箱说明 济南奇安教学设备有限公司 本公司长期举办各种汽车维修高新技术培训，提供各种教学课件和技术资料提供汽车职业教育咨询
第一节：功能介绍 1、各传感器均可单独工作，模拟其工作原理 2、独立安装在控制箱内；控制箱长500毫米、宽300毫米、高175毫米 3、采用喷砂氧化铝板做控制面板 4、在控制面板上刻制了传感器原理电路图（便于电路分析） 5、装有手动故障设置开关；可模拟“断点”和“虚接点”故障 6、装有数字式电压（频率）信号显示表，显示传感器静态或动态数据 7、各传感器工作参数均正常（注意：本实验不能一次长时间演示） 8、配备使用手册。 第二节：原理介绍 一、进气温度传感器的结构、原理与检测： 进气温度传感器一般安装在发动机进气道中，用于检测发动机进气温度，并将温度信号输入给ECU，为其修正喷油量和点火正时提供依据。 进气温度传感器由NTC（负温度系数）热敏电阻构成，进气温度的变化将引起电阻值的变化，该热敏电阻具有与常规半导体电阻截然相反的特性（如图5-9所示）即进气温度越低电阻值越大，进气温度越高电阻值越小。 ECU的电阻有进气温度传感器的热敏电阻串联，如图5-3所示。热敏电阻值变化时所得的分压值THA随之变化。进气温度低时燃油蒸发性差，应共给浓的混和气，但进气温度低时热敏电阻值大，ECU测得分压值THW就高，根据该信号，
ECU增加燃油喷射量，式发动机的冷机运转性能得以改善。冷却液温度高时则相反，ECU测到相应小的分压值THW并已此信号逐渐减少喷油量。 二、进气温度传感器的检测： 1、开路检测： 进气温度传感器与ECU的连接如图5-10所示。检测进气温度传感器的阻值时，拔下其插接器或将传感器从发动机上拆下。因其电阻值随温度变化而变化。因此，需测定不同温度下的进气温度传感器的阻值，并且测得的电阻值应与定值相符，否则应更换进气温度传感器。 2、在路的检测： 拔下插接器，将点火开打开。测量ECU的电压（传感器的供电电压），即THA 与E2端子之间应为5V。否则，说明线路或ECU故障。将插接器接好，将点火开关打开，测量进气温度传感器的信号电压，即THA与E端子之间的电压应为0.2—2.5V之间（该电压与温度有关）。
冷却水温度传感器的检测 1、结构和电路 冷却水温度传感器安装在发动机缸体或缸盖的水套上，与冷却水接触，用来检测发动机的冷却水温度。冷却水温度传感器的内部是一个半导体热敏电阻（图 1（a）），它具有负的温度电阻系数。水温越低，电阻越大;反之，水温越高，电阻越小（图 1（b））。 水温传感器的两根导线都和电控单元相连接。其中一根为地线，另一根的对地电压随热敏电阻阻值的变化而变化。电控单元根据这一电压的变化测得发动机冷却水的温度，和其他传感器产生的信号一起，用来确定喷油脉冲宽度、点火时刻等。冷却水温度传感器与电控单元的连接如图 2所示。 2、冷却水温度传感器的检测 （1）冷却水温度传感器的电阻检测 A、就车检查 点火开关置于OFF位置，拆卸冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档，按图 3所示测试传感器两端子（丰田皇冠3.0为THW和E 北京切诺基为B和A）间的电阻值。其电阻 2 值与温度的高低成反比，在热机时应小于1kΩ。 B、单件检查 拔下冷却水温度传感器导线连接器，然后从发动机上拆下传感器;将该传感器置于烧杯内的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值，如图 4所示。将测得的值与标准值相比较。如果不符合标准，则应更换水温传感器。 （2）冷却水温度传感器输出信号电压的检测 装好冷却水温度传感器，将此传感器的导线连接器插好，当点火开关置于“ON”位置时，从 间测试传感器输出电水温传感器导线连接器“THW”端子（丰田车）或从ECU连接器“THW”端子与E 2 压信号（对北京切诺基是从传感器导线连接器“B”端子或从ECU导线连接器“2”端子上测量与接地端子间电压）。丰田车THW与E 端子间电压在80℃时应为0.25-1.OV。所测得的电压值应随冷却水温 2 成反比变化。当冷却水温度传感器线束断开时，如从ECU导线连接器端子“2”（北京切诺基）上测试电压值，当点火开关打开时，应为5V左右。
水温传感器引发起的疑难故障 水温传感器的分类严格的讲水温传感器分为两大类。无论是那种它的内部结构均为热敏电阻，它的阻值是在275欧姆至6500欧姆之间。而且是温度越低阻值越高，温度越高阻值越低。 第一类水温传感器的作用较为简单就是通过它的内部阻值变化来达到通过传感器的电阻变化来改变通过的电流变化来驱动水温变的变化，间接的告诉人们发动机的工作温度。 第二类，水温传感器从结构上讲没有什么变化，但它的作用是向发动机控制单元提供一个温度变化的模拟量信号。它的供电电压是由控制单元提供的5V电源，返回控制单元的信号为1.3V－3.8V的线性变化信号。主要作用是告诉发动机控制单元现在的温度有多少。反过来讲它的信号对于控制单元及其重要。主要是发动机在不同的工作温度下有不同的工作方法。例如：在86度以下发动机要比正常温度多喷10％的油料，目的是为了让发动机快速升温以减少发动机的低温磨损。而温度升到86度以上后又要让发动机少喷点儿油，要让温度再生的慢点儿。所以它的作用是很重要的。如果他要是有了问题，向发动机控制单元提供了错误的信号，例如在热车时提供了发动机低温信号你的车是否就的多喷点儿油，所以就显得有点废油啦。 但这两种水温传感器它们是工作在不同的电压条件下的，供水温表用的传感器是12V的，而供发动机控制单元用的是5V的，所以它们是不能够互换的。况且它们的插头形状本身就不一样。 案例 一辆上海别克轿车，用户反映该车起动困难，每次要起动三四次发动机才能着车，而且车辆起动后还会出现怠速不稳、热车后水温易高、排气管冒黑烟和收油门容易熄火的现象，同时发动机故障指示灯有时还常亮不熄。 来厂后对该车进行检查，发现在不踩油门踏板的时候起动，几乎没有任何着车征兆。稍踩油门后发现起动比较正常，但是着车后不能松油门，一抬脚发动机就熄火。但如果着车后一直踏住油门踏板，过一段时间后再慢松油门踏板，发动机还可以运转，不过只要再踩油门踏板，抬脚后发动机就熄火。热车后稍有好转，但故障仍时有发生。 实际上，这类故障在其他车上发生得也很多，大多数是因为节气门体过脏或者怠速控制阀积炭严重造成的。而故障点主要在于进气量受到限制，因为凉车起动时，进气量相对较多，尽管电脑会控制怠速控制阀进行修正，但这需要一个过程。所以很多时候都会因为节气门体过脏或者怠速控制阀积炭严重造成该车出现此类故障，但这种故障很少会导致故障灯常亮不熄。热车后检查还发现电子扇有时也不转。 但为了稳妥起见，笔者还是首先对进气系统进行了检查和清洗。检查结果为进气系统各管路连接完好，无泄漏、堵塞现象，节气门位置传感器和怠速控制阀工作良好。只不过该车
授课教案 课程：汽车发动机检测与维修授课专业：汽修类项目发动机电控系统各传感器的检测 任务名称任务二：冷却液及进气温度传感器 （G62）的检测 教学课时8学时 教学目标知识目标： 1.熟悉冷却液温度传感器的结构、工作原理及连接线路。 2.熟悉进气温度传感器的结构、工作原理及连接线路。 3.掌握冷却液温度传感器的检测方法。 能力目标： 1.能根据故障现象分析发动机冷却液、空气供给系故障原因。 2.能正确规范使用工量具及检测仪器。 3.能借助检测仪器及工量具对发动机冷却液温度传感器、空气供给系零部件进行检测，并判断故障点。 4.能提出故障点维修方案并对故障点进行恢复。 素质目标： 1.质量，规范，环保，安全意识，培养良好的团队精神； 2.培养吃苦耐劳的工作作风和严谨细致的工作态度。 教学重点、难点1．借助检测仪器及工量具对发动机空气供给系零部件进行检测，并判断故障点； 2．根据故障点维修方案并对故障点进行恢复。 教学方法建议任务驱动法，现场演示，学做一体教学组织形式资讯-决策-计划-实施-检查-评价 教学内容与步骤一、工作任务展示 二、工作任务分析 三、以任务为导向的相关知识点（工作页） 四、工作任务实施 五、任务完成评价 六、任务总结

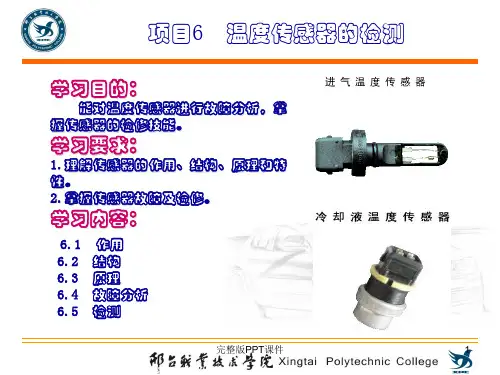

【工作任务展示】 图6-2-1 冷却系传感器 图6-2-2 空气温度传感器 【工作任务分析】 一辆桑塔纳2000，装用AJR发动机起动困难，将加速踏板踩到底，多次接通起动机方可起动发动机,怠速不稳，类似缺缸、断火故障,加速困难，踩加速踏板加速，转速上不去，消声器冒黑烟且发出“突突”声,用故障阅读仪进入电控系统进行故障码阅读，显示读取该车静态发动机（所指的是冷车时）数据发现，发动机ECU输出的冷却液温度为105℃，而此时（设定是冬天的温度）发动机的实际温度只有1℃，冷却系传感器的故障。确诊造成上述现象的原因，首先要知道电控发动机电控系统的结构和工作原理，，这在电控发动机这门课程中已经学习了；其次要明确电控发动机各传感器的检测方法及操作步骤。 本任务要求学生能按正常步骤使用检测仪器，并要求学生按规定对检测仪器和设备进行保养，对场地进行清理、维护。
汽车水温传感器的检测与故障分析 本文论述了水温传感器的结构和工作原理、水温传感器的检测、水温传感器的故障分析和相关案例。 标签：水温传感器；检测；故障分析 汽车水温传感器工作性能的好坏对发动机的喷油量有很大影响，进而影响发动机的燃烧性能。当混合气过浓或过稀时，发动机的燃烧情况变坏，会引起发动机不易启动，运转不平稳，这时应检查水温传感器是否工作正常。因此，掌握发动机水温传感器的原理与检测方法在汽车检测与故障诊断技术中显得十分重要。 1 水温传感器的结构和工作原理 水温传感器内部的核心部件是一个半导体热敏电阻，它具有负温度电阻系数，即水温越高电阻越低，水温越低电阻越高。在-40时其电阻值约为30kΩ，90度时其电阻值为1KΩ左右。水温传感器电阻的大小会随着水的温度的变化而变化，那么它也就能够感知水的温度，冷却液的温度首先会引起电阻的变化，继而有引起电路电压的变化，把这个电压信号传给电脑ECU，ECU就可以根据这个电压信号从电脑所存的数据里找到相对应的冷却液的温度。电脑根据这个温度调整喷油量。当水温低时，燃油蒸发性差，供给浓的混合气，有利于发动机的冷机启动。 由图1可知水温传感器的两根线与ECU相连接。其中一根为搭铁线，另一根是传感器的信号线，也是传感器的电源线，所以这根线叫信号和电源线。水温传感器的信号线和电源线是一根线，共线的原因是发动机ECU内部5V参考电压电路设有分压电阻，因此当接上冷却液温度传感器后，发动机ECU就能根据分压信号判断冷却液冷度传感器与ECU的连接 图1 冷却水温却液温度。 2 水温传感器的检测 2.1 电阻检测 2.1.1 检查电阻 点火开关置于OFF位置，拆下冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档测量传感器两端子间的电阻值。其电阻值与温度的高低成反比。 2.1.2 单件检查电阻 拔下冷却水温度传感器接插件，然后从发动机上拆下传感器，将该传感器置
水温传感器构造原理与检测含视频 1、结构和电路 冷却水温度传感器安装在发动机缸体或缸盖的水套上，与冷却水接触，用来检测发动机的冷却水温度。冷却水温度传感器的内部是一个半导体热敏电阻（图 1（a）），它具有负的温度电阻系数。水温越低，电阻越大;反之，水温越高，电阻越小（图 1 （b））。 水温传感器的两根导线都和电控单元相连接。其中一根为地线，另一根的对地电压随热敏电阻阻值的变化而变化。电控单元根据这一电压的变化测得发动机冷却水的温度，和其他传感器产生的信号一起，用来确定喷油脉冲宽度、点火时刻等。冷却水温度传感器与电控单元的连接如图2所示。
2、冷却水温度传感器的检测 （1）冷却水温度传感器的电阻检测 A、就车检查 点火开关置于OFF位置，拆卸冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档，按图 3所示测试传感器两端子（丰田皇冠3.0为THW和E2北京切诺基为B和A）间的电阻值。其电阻值与温度的高低成反比，在热机时应小于1kΩ。 B、单件检查 拔下冷却水温度传感器导线连接器，然后从发动机上拆下传感器;将该传感器置于烧杯内的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的
电阻值，如图 4所示。将测得的值与标准值相比较。如果不符合标准，则应更换水温传感器。 （2）冷却水温度传感器输出信号电压的检测 装好冷却水温度传感器，将此传感器的导线连接器插好，当点火开关置于“ON”位置时，从水温传感器导线连接器“THW”端子（丰田车）或从ECU连接器“THW”端子与E2间测试传感器输出电压信号（对北京切诺基是从传感器导线连接器“B”端子或从ECU导线连接器“2”端子上测量与接地端子间电压）。丰田车THW与E2端子间电压在80℃时应为0.25-1.OV。所测得的电压值应随冷却水温成反比变化。当冷却水温度传感器线束断开时，如从ECU导线连接器端子“2”（北京切诺基）上测试电压值，当点火开关打开时，应为5V左右。 3、水温传感器的检测视频(点击超链接)
冷却水温度传感器的检测 冷却水温度传感器安装在发动机缸体或缸盖的水套上，与冷却水接触，用来检测发动机的冷却水温度。冷却水温度传感器的内部是一个半导体热敏电阻（图 1（a）），它具有负的温度电阻系数。水温越低，电阻越大;反之，水温越高，电阻越小（图 1（b））。 水温传感器的两根导线都和电控单元相连接。其中一根为地线，另一根的对地电压随热敏电阻阻值的变化而变化。电控单元根据这一电压的变化测得发动机冷却水的温度，和其他传感器产生的信号一起，用来确定喷油脉冲宽度、点火时刻等。冷却水温度传感器与电控单元的连接如图 2所示。 2、冷却水温度传感器的检测 （1）冷却水温度传感器的电阻检测
A、就车检查 点火开关置于OFF位置，拆卸冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档，按图 3所示测试传感器两端子（丰田皇冠3.0为THW和E2北京切诺基为B和A）间的电阻值。其电阻值与温度的高低成反比，在热机时应小于1kΩ。 B、单件检查 拔下冷却水温度传感器导线连接器，然后从发动机上拆下传感器;将该传感器置于烧杯内的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值，如图 4所示。将测得的值与标准值相比较。如果不符合标准，则应更换水温传感器。
（2）冷却水温度传感器输出信号电压的检测 装好冷却水温度传感器，将此传感器的导线连接器插好，当点火开关置于 “ON”位置时，从水温传感器导线连接器“THW”端子（丰田车）或从ECU连接 间测试传感器输出电压信号（对北京切诺基是从传感器导线器“THW”端子与E 2 连接器“B”端子或从ECU导线连接器“2”端子上测量与接地端子间电压）。丰 端子间电压在80℃时应为0.25-1.OV。所测得的电压值应随冷却 田车THW与E 2 水温成反比变化。当冷却水温度传感器线束断开时，如从ECU导线连接器端子 “2”（北京切诺基）上测试电压值，当点火开关打开时，应为5V左右。 进气温度传感器的检测 1、结构和电路 进气温度传感器通常安装在空气滤清器之后的进气软管上或空气流量计上，还有的在空气流量计和谐振腔上各装一个，以提高喷油量的控制精度。如图 1所示，进气温度传感器内部也是一个具有负温度电阻系数的热敏电阻，外部用环氧树脂密封。它和ECU的连接方式与水温传感器相同。图 2所示为进气温度传感器与ECU的连接电路。

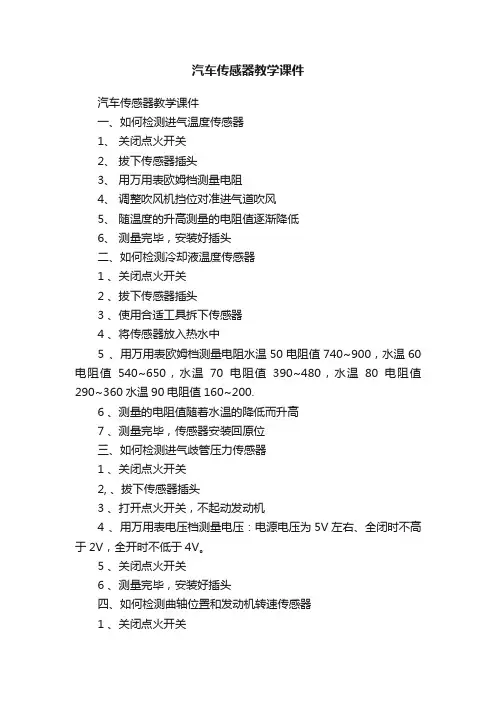

进气温度传感器的检测方法 进气温度传感器的安装位置有3种：在D型EFI系统中，它安装在空气滤清器之后的进气软管上;在L型EFI系统中，它安装在空气流量传感器上;有的进气温度传感器安装在进气压力传感器内。进气温度传感器内部，也是一个具有负温度电阻系数的热敏电阻。外部用环氧树脂密封。进气温度传感器与ECU的连接电路如下左图所示。 1.检测电阻 进气温度传感器的电阻检测方法及要求与冷却液温度传感器基本相同。单件检查时，将点火开关置于OFF位置，拆下进气温度传感器导线连接器，并将传感器拆下。用电热吹风、或热水加热进气温度传感器，并用万用表电阻档，测量在不同温度下两端子间的电阻值。将测得的电阻值与标准数值进行比较，如果与标准值不符，则应更换进气温度传感器。 2、检测电压 (1)检测电源电压。拆下进气温度传感器线束插头，打开点火开关，测量进气温度传感器的电源电压，应为5V。 (2)测量输入。信号电压。将点火开关置于ON位置，用万用表的电压挡测量图中ECU的THA与E2间的电压，该电压值应在0.5～3.4V(20℃)范围内。若不在规定范围内，则应进一步检查进气温度传感器连接线路是否接触不良或存在断路、短路故障。(3)检查进气温度传感器连接线束电阻。用数字式万用表的电阻挡测量传感器插头与ECU插接器端子间电阻，即传感器信号端、地线端分别与对应的ECU的两端子电阻。如果不导通或电阻值大于1Ω，说明传感器连接线路或插头接触不良，应进一步捡查。 废气再循环温度传感器 废气再循环温度传感器如下右图所示，安装在废气再循环管道上，用于测量废气再循环气体温度。当废气再循环阀开启时，所测温度上升，传感器告知电控单元废气再循环系统工作。 三种温度传感器的共同特点：传感器电阻采用负温度系数的热敏电阻，传感器电路工作原理也相似。ECU提供5V电源，热敏电阻另一端通过ECU搭铁，ECU检测热敏电阻两端的信号电压。环境温度升高，电阻值减少，信号电压变小;环境温度降低，电阻值增大。信号电压变大。 双金属片式温度传感器 热敏铁氧式温度传感器，常用于控制散热器的冷却风扇，它安装在散热器冷却液的循环通路上。 热敏铁氧式温度传感器的检修方法如下： 当发动机的冷却液温度高于规定值时，如果散热器冷却风扇不运转，则应检查散热器冷却风扇工作电路。首先检查线路连接情况，检查有无断路、短路，以及风扇继电器的工作和热敏铁氧体式温度传感器的工作情况。 检查热敏铁氧体式温度传感器。将热敏铁氧体式温度传感器置于容器中，连接万用表，在加热的同时检查传感器的工作情况。正常情况下，在冷却液温度为规定温度时，传感器处于导通状态，万用表指示0Ω。在冷却液温度高于规定温度时，传感器应断开(传感器不导通)，万用表指示电阻为∞，否则说明热敏铁氧体式温度传感器已损坏，应当更换。 案例分析 故障现象一辆大众帕萨特1.8T小轿车，出现不易起动的故障现象，每次都要多次点火
水温测量系统说明书 专业：__________ 机械电子工程______ 题目：__________ 水温测量系统
目录 1. 设计背景及意义....................................................... 1. 2. 水温测量系统设计思路................................................. 1. 3. 元件的选择........................................................... 1. 3.1传感器的选择................................................ 1. 3.2单片机的选择................................................ 2. 3.3选择温度显示方式 (2) 3.4元件清单.................................................... 2. 4. 系统工作原理......................................................... 3.参考文献： .............................................................3..附录： ................................................................ 4.. Arduino 程序代码................................................ 4. 示意图：....................................................... 5.
汽车温度传感器的功用及典型故障分析 汽车上的温度传感器多为负温度系数热敏电阻，如发动机的进气温度传感器、冷却液温度传感器、机油温度传感器，自动变速器和无级变速器的油温传感器，双离合器变速器负责监控变速器油底壳油温的G93变速器油温度传感器、负责监控变速器离合器工作油温的G509温度传感器，空调的室内温度传感器、环境温度传感器、蒸发器温度传感器，悬架空气泵温度传感器等均为负温度系数热敏电阻。其特点是测量点的温度越高，传感器的电阻值越低，输出电压信号越低。以马自达进气温度传感器为例，环境温度分别为-20℃、20℃、60℃时，电阻值分别为~Ω、~ kΩ、~Ω。 负温度系数热敏电阻传感器常见故障为信号不正常，传感器或线束短路，数据流会出现虚假的高温信号；传感器或线束断路、端子进水或搭铁线接触不良，数据流会出现虚假的低温信号。另外，控制单元A/D转换器转换错误，数据流也可能出现虚假的高温信号。 一、进气温度传感器 1.进气温度传感器作用 除卡门涡旋式空气流量传感器以外，其余发动机均装有进气温度传感器，。进气温度传感器可以装在空气流量传感器或进气压力传感器内，也可以装在进气道上某个部位。发动机进气温度高时控制单元会减少喷油脉宽，反之增加喷油脉宽。 图1 进气温度传感器 2.进气温度传感器故障分析 进气温度传感器搭铁线接触不良，数据流会显示异常低温，低温空气密度高，会加大喷油脉宽，造成混合汽过浓。传感器短路，数据流会显示异常高温，高温空气密度低，会减少喷油脉宽，造成混合汽过稀。进气温度传感器温度越高混合汽越浓，传感器断路或搭铁不良会造成混合汽过稀，导致启动困难。二、冷却液温度传感器 1.冷却液温度传感器的作用 冷却液温度传感器端子为2针，一根为输入信号线，另一根为输出信号线；端子为4针，则4针分别为输入信号线、输出信号线、控制单元搭铁线和仪表板搭铁线，。冷却液温度传感器一般装在发动机后侧节温器或散热器出水孔处，负责喷油脉宽、暖机、点火提前角、自动变速器变矩器锁止和超速挡的控制以及空调的控制。主要作用有：
编号：QD-751b-20 流水号： 郑州交通技师学院 授课教案首页 课程汽车电子控制装置教师: 第3、4 周课次8
编号：QD-751b-20 流水号：一、复习提问 1．简述卡门旋涡式空气流量计分类及分类方法 1．简述卡门旋涡式空气流量计的检测方法 二、导入新课 上节课我们讲授的主要是卡门旋涡式空气流量计的结构、工作原理、检测方式，这一节课我们来学习进气压力及进气温度传感器的结构、工作原理与检测方法。 三、新课讲授 进气压力传感器 在气流通道中放一个柱体，气体通过时在柱体后产生许多涡旋。 【作用】在D型电控燃油喷射系统中，由进气管绝对压力传感器测量进气管压力，并将信号输入ECU，作为燃油喷射和点火控制的主控制信号。 【安装位置】靠近进气歧管的发动机室内。 【分类】按其检测原理分压敏电阻式、电容式等。 【信号类型】压敏电阻式为电压信号，电容式的为频率信号。 进气管绝对压力传感器：压敏电阻式构造
编号：QD-751b-20 流水号： 进气歧管压力↑→输出电压↑ 怠速运转时约1.25V，节气门全开时约5V。 进气管绝对压力传感器电路及其检测 ECU通过VCC端子给传感器提供标准5V电压，传感器信号经端子PIM输送给ECU，E2为搭铁端子。 检测： ①点火开关转至ON位，测量VCC与E2之间电压应为5V。 ②拆下传感器连接真空软管，用手动真空枪给传感器施加真空度，PIM与E2之间电压应随真空度增加而下降。 四、课后小结 本次课主要讲授的是进气压力及进气温度传感器的结构、工作原理、检测方式，其中重点讲解了皇冠3.0轿车进气压力传感器的检测方式。 五、作业布置： 简述皇冠3.0轿车进气压力传感器的检测方法
博州中等职业技术学校 实训教案 实训过程设计
实训内容 手段方法 时间分配 实训步骤 一、原理与应用1安装位置： 安装发动机缸体、缸盖冷却液的通道上 2、功用： 检测发动机冷却液温度，并将冷却液温度的信息转变为电信号输入发动机电控单元，电控单元根据该信号对燃油喷射、点火正时、废气再循环、空调、怠速、变速器换挡及离合器锁止、爆燃、冷却风扇等控制进行修正。 3、构造: 内部是一个半导体热敏电阻，它具有负的温度系数。 4、工作原理： 冷却液温度传感器是一个负温度系数的热敏电阻，其电阻值根据冷却液的变化而变化。冷却液温度越低，其电阻越高；冷却液温度越高，其电阻越小。电控单元通过内部的电阻器，向发动机冷却液温度传感器提供5V 信号电压并对电压进行测量。当发动机冷车时，电压将升咼；当发动机热车时电压将降低。电控单兀通过测里电压，计算出发动机冷却液温度。 二、实训步骤： 1检测内容： 工作电压、信号电压（随温度变化）、电阻（随温度变化）、线束电阻、信号波形，用故障诊断仪读取故障代码、测量数据流。 2、检测参数的范围 1）、工作电压：5V 2）、信号电压：0?5V;（正常工作温度时为1.5?2.5V）3）、电阻变化：70 Q ?100K Q 4）、有关的故障代码：检测时予以记录。 5）、线束电阻：＜0.5 Q 6）、标准波形 其输出信号为模拟信号，在温度稳定的情况下，其信号输出波形为近似一条直线。随冷却液温度升高，信号电压逐渐减小。 3、常见故障症状： 当水温传感器本身或线路损坏时，发动机会产生下列故障： 1 ）、发动机热怠速不良； 2 ）、怠速不稳； 3 ）、冷车起动困难； 4 ）、热车冒黑烟 5 ）、废气排放增加。 4、大众桑塔纳2000 （帕萨特水温传感器、冷却液温度
分类 严格的讲水温传感器分为两大类。无论是哪种它的内部结构均为热敏电阻，它的阻值是在275欧姆至6500欧姆之间。而且是温度越低阻值越高，温度越高阻值越低。 第一类水温传感器的作用较为简单就是通过它的内部阻值变化来达到通过传感器的电阻变化来改变通过的电流变化来驱动水温表的变化，间接的告诉人们发动机的工作温度。 第二类，水温传感器从结构上讲没有什么变化，但它的作用是向发动机控制单元提供一个温度变化的模拟量信号。它的供电电压是由控制单元提供的5V电源，返回控制单元的信号为1.3V-3.8V的线性变化信号。主要作用是告诉发动机控制单元现在的温度有多少。反过来讲它的信号对于控制单元及其重要。主要是发动机在不同的工作温度下有不同的工作方法。例如：在86度以下发动机要比正常温度多喷10%的油料，目的是为了让发动机快速升温以减少发动机的低温磨损。而温度升到86度以上后又要让发动机少喷点儿油，要让温度再生的慢点儿。所以它的作用是很重要的。如果他要是有了问题，向发动机控制单元提供了错误的信号，例如在热车时提供了发动机低温信号你的车是否就的多喷点儿油，所以就显得有点废油啦。 但这两种水温传感器它们是工作在不同的电压条件下的，供水温表用的传感器是12V 的，而供发动机控制单元用的是5V的，所以它们是不能够互换的。况且它们的插头形状本身就不一样。 要区别它们很简单前者的插头内只有一根导线，而后者供发动机控制单元使用的插头内有两根导线。大家可别弄错哟编辑本段结构及工作原理 结构 水温水位传感器由温控器部分与水位控制部分组成，与其配套的还有电动阀前的减压装置，及用于加热的旋转式消声加热器原理 容器内的水位传感器，将感受到的水位信号传送到控制器，控制器内的计算机将实测的水位信号与设定信号进行比较，得出偏差，然后根据偏差的性质，向给水电动阀发出"开""关"的指令，保证容器达到设定水位。进水程序完成后，温控部份的计算机向供给热媒的电动阀发出"开"的指令，于是系统开始对容器内的水进行加热。到设定温度时。控制器才发出关阀的命令、切断热源，系统进入保温状态。程序编制过程中，确保系统在没有达到安全水位的情况下，控制热源的电动调节阀不开阀，从而避免了热量的损失与事故的发生。编辑本段水温传感器的作用 水温传感器的作用是把冷却水温度转换为电信号，输入ECU后有： 1、修正喷油量；当低温时增加喷油量。 2、修正点火提前角；低温时增大点火提前角，高温时，为防止爆燃，推迟。 3、影响怠速控制阀；低温时ECU根据水温传感信号控制怠速控制阀动作，提高速转。 4、影响EGR阀；编辑本段水温传感器故障表现
汽车发动机冷却液温度传感器的检测方法 冷却液温度传感器安装在发动机冷却液出水管上，其功能是检测发动机冷却液的温度，并将温度信号转换为电信号传送给发动机电控单元，电控单元根据该信号修正喷油时间和点火时间，使发动机工况处于最佳运行状态。常用的温度传感器有热电阻式、热电偶式、热敏铁氧体式、晶体管型、集成型5种。 冷却液温度传感器的电阻值与温度的高低成反比。对于负热敏系数的温度传感器而言，温度越高，传感器的电阻值越小，传感器的信号电压越低。 （1）检修冷却液温度传感器时，可用万用表就车检测传感器的电源电压和信号电压。拔下冷却液温度传感器插头，接通点火开关，检测传感器ECU一侧插头上两个端子之间的电压应为5V 左右。插上传感器插头，接通点火开关，检测传感器插头上两个端子间的信号电压应为0.5～3.0V，具体阻值与温度有关。如电压值不符合规定，说明传感器失效，应予更换。 （2）电阻测试首先选用万用表电阻档，根据测试条件选用合适量程，一般选用在KΩ档，连接万用表与水温传感器，并将水温传感器放置在一水盆中，盆中有水及温度表，盆外有加热装置，徐徐加热水盆中的水，观测水温表与万用表显示，水温表与万用表上读数应与检测条件与标准参数表中相符。如不符，说明水温传感器有故障。 （3）电压测试电压测试可分为测线路电压与水温传感器的电
压，电路电压的测试为断开传感器的插头，打开点火开关，用万用表直接测量电路侧的电压约为5V，连接好线路，测量不同温度下的电压为0.5～2.5V。 （4）信号电压检测：装好冷却液温度传感器并将传感器导线连接器插好，用万用表V挡从导线连接器的THW和和E2端子间测量传感器的电压信号。应符合车辆技术要求。 （5）供电电压的测量：拔下冷却液温度传感器，将点火开关旋至ON挡位置，用万用表V挡测量ECU导线连接处THW和E2端子间的电压，该电压为5V. （6）离车测量电阻：拔下冷却液温度传感器的连接器并从发动机上拆下传感器，将传感器置于烧杯内的水中，同时用万用表欧姆挡在不同冷却温度的条件下测量THW和E2间的电阻值.电阻值应随冷却液温度的上升而下降。 凸轮轴位置传感器的测量方法 摘要：曲轴位置传感器和凸轮轴位置传感器是汽车电控发动机非常重要的传感器,发动机电子控制装置就是依据它们输入的信号发出点火及喷油指令,提供最佳的点火时刻及最合理的燃油供给。 分类：电磁式，霍尔式和光电式。 功用：凸轮轴位置传感器CMPS又称活塞上止点传感器，霍尔传感器。用给ECU提供曲轴转角位置，用给ECU提供发动机转速及曲轴转角等信号。作为燃油喷射及点火控制的主控信号。
冷却液温度传感器检测方法 当电喷车出现怠速过高，过低，混合气稀或冒黑烟，冷车不好发动等等故障，我们经常想到要测一下水温传感器，这个传感器安装在发动机的水路上，它的内部结构一般采用负温度系数的热敏电阻，这个电阻值会随着水温变化，水温升高时电阻值下降，这个电阻值和电脑板内部的电阻相串联构成了水温的信号端，这个端的开路电压一般在4.7V－5V之间，老式电脑板上也有用12V的。电压随热敏电阻值变化而变化，电阻值越小电压越低，利用这个原理就把冷却水的温度转换成电信号，提供给电脑板，作为控制系统根据发动机温度修正喷油量，点火时刻以及其他控制参数的主要依据。水温传感器的检查可采用在路和开路检测方式。1，在路检测方法：水温传感器的插头上一般都是两根线，一根是信号打铁回路线，另一根是信号线，首先拔下传感器的插头，打开点火开关，把数字万用表的两个表笔分别插入拔下的插头两端，万用表上显示电压应该在4.7-5.0V之间，显示负值，可以互换表笔，如果没有电压或电压很低，就要检查线路和电脑板信号端是否正常。信号电压正常后，插回插头，这个电压有所降低，然后启动发动机运转，观察电压随不同温度变化，水温越低时电压越高，水温越高时则电压越低。如果是这样，基本可以认为传感器是好的。2，开路检测方法：关闭点火开关，拔掉水温传感器插头，从发动机上拆下传感器，用数字万用表的电组档测传感器两个端子与外壳之间电阻，阻值均应为兆欧以上。用万用表测传感器两端子之间的电阻应该有20千欧以下的电阻值，把水温传感器的探头放入一个盛有热水的容器中，这个阻值随温度变化，下面列出几款常用车型的冷却液温度传感器电阻与温度的对应关系表供参考，适用于大多数车辆。
1、进气温度传感器 1）进气温度传感器作用 除卡门涡旋式空气流量传感器以外，其余发动机均装有进气温度传感器。进气温度传感器可以装在空气流量传感器或进气压力传感器内，也可以装在进气道上某个部位。发动机进气温度高时控制单元会减少喷油脉宽，反之增加喷油脉宽。 2）进气温度传感器故障分析 进气温度传感器搭铁线接触不良，数据流会显示异常低温，低温空气密度高，会加大喷油脉宽，造成混合汽过浓。传感器短路，数据流会显示异常高温，高温空气密度低，会减少喷油脉宽，造成混合汽过稀。进气温度传感器温度越高混合汽越浓，传感器断路或搭铁不良会造成混合汽过稀，导致启动困难。 2、冷却液温度传感器 1）冷却液温度传感器的作用 冷却液温度传感器端子为2针，一根为输入信号线，另一根为输出信号线;端子为4针，则4针分别为输入信号线、输出信号线、控制单元搭铁线和仪表板搭铁线，如图2所示。冷却液温度传感器一般装在发动机后侧节温器或散热器出水孔处，负责喷油脉宽、暖机、点火提前角、自动变速器变矩器锁止和超速挡的控制以及空调的控制。主要作用有： ①负责控制混合汽浓度，温度越低，混合汽越浓;温度越高，混合汽越稀。 ②负责控制暖机时发动机转速，40℃以下转速为1500r/min，40~70℃转速为1100r/min. ③负责控制散热器风扇，85℃以上开始低速旋转，105℃开始高速旋转。 ④负责控制自动变速器，56℃以上变矩器进入锁止工况，70℃变速器允许进入超速挡。 ⑤负责控制空调，120℃空调退出控制。 2）冷却液温度传感器故障分析 发动机冷却液温度传感器短路，数据流会显示100℃以上的高温，造成混合汽过稀无法启动;传感器断路或搭铁线接触不良，数据流会显示-30℃以下的低温，造成混合汽过浓，排气管冒黑烟。 OBD -Ⅰ系统设定发动机控制单元将冷却液温度传感器感应温度界定在 -35~120℃之间，若超出或低于这个范围，控制单元便可判断传感器发生故障，而在此范围内不会出现故障码。若冷却液温度传感器短路，打开点火开关时数
01-进气温度传感器P0113故障诊断流程-截图 （正极信号线—断路故障） 一、前期准备 1.清洁工作场地，将被修车辆就位停放。 2.工具、量具、检测仪器及相关辅助材料准备。 3.目视车辆停放位置，确定工位安全。 4.打开右前车门，填写车辆整车型号、车辆识别VIN代码及发动机型号。
5.安装底盘垫块 6.安装车轮档块 7.安装尾气抽气管。 8.打开左前车门，安装车内三件套，（并拉紧手制动，将变速杆放置在P档位置，降下前车窗玻璃）
9.拉开引擎盖锁，下车后打开引擎盖，安装车外三件套 二、安全检查 10.检查记录机油液位，记录：机油液位正常。（若发现不足应及时加注） 11.检查记录冷却液液位，记录：冷却液液位偏低，应加注。 12.检查记录制动液液位，记录：制动液液位偏低，应加注。
13.拆卸气缸罩盖、蓄电池罩板及散热器上的空气道流板，并放置于零件箱内 14.取出万用表和表笔，连接后进行阻值校对。 记录：两表笔的阻值为：0.021Ω，正常。（若发现阻值不正常，则应及时检查或更换）。 15.测量记录蓄电池电压， 记录：蓄电池电压为：12.62V，正常。（若发现蓄电池电压低于规定值11V则应及时进行补充充电）。
16.检查蓄电池电极桩柱的连接状况， 记录：电极桩柱连接正常，没有硫化物。（若发现松动和有硫化物时应及时紧固和处理） 三、仪器连接及故障现象确认 17.打开故障诊断仪盒，取出故障诊断仪，选择OBD—Ⅱ专用插头及专用传输线后连接故障诊断仪。 18.打开左前车门，进入车内，踩紧制动踏板后启动发动机，观察仪表显示状态及发动机各工况的运 行状态。 （即：发动机启动时是否困难,怠速时转速是否稳定，加速时是否流畅，故障指示灯是否常亮等。）
