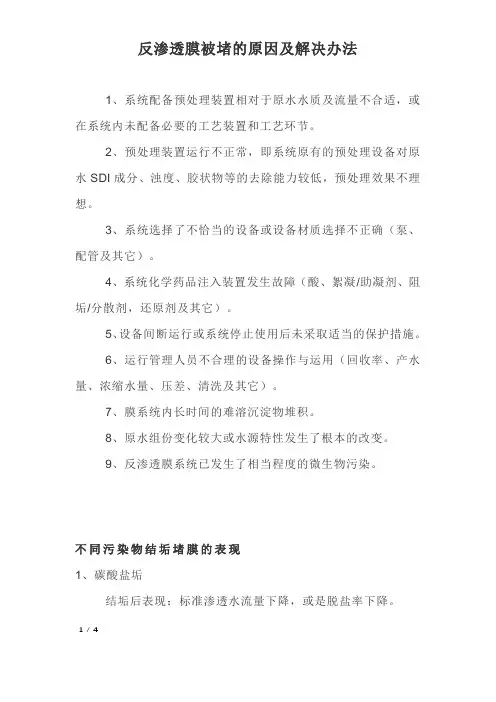

反渗透膜被堵的原因及解决办法
一、反渗透膜污堵主要原因分析
1、系统配备预处理装置相对于原水水质及流量不合适，或在系统内未配备必要的工艺装置和工艺环节。
2、预处理装置运行不正常，即系统原有的预处理设备对原水SDI成分、浊度、胶状物等的去除能力较低，预处理效果不理想。
3、系统选择了不恰当的设备或设备材质选择不正确（泵、配管及其它）。
4、系统化学药品注入装置发生故障（酸、絮凝/助凝剂、阻垢/分散剂，还原剂及其它）。
5、设备间断运行或系统停止使用后未采取适当的保护措施。
6、运行管理人员不合理的设备操作与运用（回收率、产水量、浓缩水量、压差、清洗及其它）。
7、膜系统内长时间的难溶沉淀物堆积。
8、原水组份变化较大或水源特性发生了根本的改变。
9、反渗透膜系统已发生了相当程度的微生物污染。
二、不同污染物结垢堵膜的表现
1、碳酸盐垢
结垢后表现：标准渗透水流量下降，或是脱盐率下降。
原因：膜表面浓差极化增加。
2、铁/锰
污染后表现：标准压差升高（主要发生在装置前端的膜元件），也可能引起透水量下降。通常锰和铁会同时存在。
3、硫酸盐垢
若发生沉积，首先影响盐浓度最高的系统最后面的膜元件，表现为二段压差明显升高。需要用专用清洗剂。
4、硅
颗粒硅：污堵膜元件水流通道，导致系统压差升高。采用0.4%二氯胺对于溶解严重污染的硅垢是有效的。
胶硅：与颗粒硅相似。
溶解硅：形成硅酸盐析出，应采用二氯胺清洗。
5、悬浮物/有机物
污堵表现：透水量下降，一段压差明显升高。若给水SDI大于4或浊度大于1，有机物污染的可能性较大。
6、微生物
污堵表现：标准压差升高或标准透水量下降。可采用非氧化性杀菌剂加碱进行清洗。
7、铁细菌
污堵表现：标准压差升高。可采用EDTA钠盐加碱进行清洗。
发生下列情况时应该清洗膜了
1、标准化后的设备产水量减少了10~15%；
2、标准化后的膜系统运行压力增加了15% ；
3、标准化后的膜系统盐透过率较初始正常值增加了10~15%；
4、运行压差较初始作业时增加了15%
三、反渗透膜的清洗方法
1、负压清洗：负压清洗可以说是通过设备的真空抽吸，在反渗透膜侧面形成的压力，这样可以有效的去除膜表面以及内部的污染物；
2、反冲：反冲是利用强力的气体或者液体对膜的表面进行清洗，从而达到清理膜内部的污染物，让膜恢复干净，反冲目前是清洗反渗透膜较为常用的一种方式之1；
3、化学清洗：化学清洗的方法是使用化学清洗剂对反渗透膜进行清洗，由于是化学物有针对性的清洗同样能够有效的对膜进行清洗，这种方式也是人们常用的清洗方式之一。
反渗透膜清洗方案 1 反渗透膜元件的污染与清洗 在正常运行一段时间后，反渗透膜元件会受到给水中可能存在的悬浮物或难溶盐的污染，这些污染中最常见的是碳酸钙沉淀、硫酸钙沉淀、金属(铁、锰、铜、镍、铝等)氧化物沉淀、硅沉积物、无机或有机沉积混合物、NOM天然有机物质、合成有机物(如：阻垢剂/分散剂，阳离子聚合电解质)、微生物 (藻类、霉菌、真菌)等污染。 污染性质和污染速度取决于各种因素，如给水水质和系统回收率。通常污染是渐进发展的，如不尽早控制，污染将会在相对较短的时间内损坏膜元件。当膜元件确证已被污染，或是在长期停机之前，或是作为定期日常维护，建议对膜元件进行清洗。 当反渗透系统（或装置）出现以下症状时，需要进行化学清洗或物理冲洗： 在正常给水压力下，产水量较正常值下降10～15%； 为维持正常的产水量，经温度校正后的给水压力增加10～15%； 产水水质降低10～15%，透盐率增加10～15%； 给水压力增加10～15%； 系统各段之间压差明显增加。 保持稳定的运行参数主要是指产水流量、产水背压、回收率、温度及TDS。如果这些运行参数起伏不定，海德能公司建议检查是否有污染发生，或者在关键运行参数有变化的前提下,反渗透的实际运行是否正常。 定时监测系统整体性能是确认膜元件是否已发生污染的基本方法。污染对膜元件的影响是渐进的，并且影响的程度取决于污染的性质。表1“反渗透膜污染特征及处理方法”列出了常见的污染现象和相应处理方法。 已受污染的反渗透膜的清洗周期根据现场实际情况而定。海德能公司建议，正常的清洗周期是每3-12个月一次。 当膜元件仅仅是发生了轻度污染时，重要的是清洗膜元件。重度污染会因阻碍化学药剂深入渗透至污染层，影响清洗效果。 清洗何种污染物以及如何清洗要根据现场污染情况而进行。对于几种污染同时存在的复杂情况，清洗方法是采用低PH和高PH的清洗液交替清洗（应先低PH后高PH值清洗）。 表1 反渗透膜污染特征及处理方法
反渗透膜损坏的原因及复合膜的常见污染物和其清洗方法 反渗透膜损坏的原因即反渗透膜元件的污染物在正常运行一段时间后，反渗透膜元件会受到在给水中可能存在的悬浮物质或难溶物质的污染，这些污染物中最常见的为碳酸钙垢、硫酸钙垢、金属氧化物垢、硅沉积物及有机或生物沉积物。污染物的性质及污染速度与给水条件有关，污染是慢慢发展的，如果不在早期采取措施，污染将会在相对短的时间内损坏膜元件的性能。只要懂得反渗透膜损坏的原因就可定期检测系统整体性能,它是确认膜元件发生污染的一个好方法，不同的污染物会对膜元件性能造成不同程度的损害。 注1：在任何情况下不要让带有游离氯的水与复合膜元件接触，如果发生这种接触，将会造成膜元件性能下降，而且再也无法恢复其性能，在管路或设备杀菌之后，应确保送往反渗透膜元件的给水中无游离氯存在。在无法确定是否有游离氯时，应通过化验来确证。应使用活性炭过滤器来吸附水中游离氯。 注2：在反渗透膜元件担保期内，建议每次反渗透膜清洗应在与我厂协商后进行，至少在第一次清洗时，我公司的现场服务人员应在现场。 注3：在清洗溶液中应避免使用阳离子表面活性剂，因为如果使用可能会造成膜元件的不可逆转的污染。反渗透膜元件的污染物在正常运行一段时间后，反渗透膜元件会受到在给水中可能存在的悬浮物质或难溶物质的污染，这些污染物中最常见的为碳酸钙垢、硫酸钙垢、金属氧化物垢、硅沉积物及有机或生物沉积物。污染物的性质及污染速度与给水条件有关，污染是慢慢发展的，如果不在早期采取措施，污染将会在相对短的时间内损坏膜元件的性能。定期检测系统整体性能是确认膜元件发生污染的一个好方法，不同的污染物会对膜元件性能造成不同程度的损害。表1列出了常见污染物对膜性能的影响。 污染物的去除污染物的去除可通过化学清洗和物理冲洗来实现，有时亦可通过改变运行条件来实现，作为一般的原则，当下列情形之一发生时应进行清洗。 1.标准化之后的产品水流量降至正常值的10～15%。 2.为了维持正常的产品水流量，经温度校正后的给水压力增加了10～15%。 3.产品水水质降低10～15%；盐透过率增加10～15%。 4.总进水压力增加10～15%。 5.RO各段间的压差增加明显（也许没有仪表来监测这一迹象）。 反渗透膜损坏的原因及清洗方法常见污染物和其去除方法： 碳酸钙垢在阻垢剂添加系统出现故障时或加酸系统出现故障而导致给水PH值升高，那么碳酸钙就有可能沉积出来，应尽早发现碳酸钙垢沉淀的发生，以防止生长的晶体对膜表面产生损伤，如早期发现碳酸钙垢，可以用降低给水PH至3.0～5.0之间运行1～2小时的方法去除。对沉淀时间更长的碳酸钙垢，则应采用柠檬酸清洗液进行循环清洗或浸泡过夜。 注：应确保任何清洗液的PH不要低于2.0，否则可能会对RO膜元件造成损害，特别是在温度较高时更应注意。碱洗时最高的PH不应高于11.0(短时间可达到12)。可使用氨水来提高PH，使用硫酸或盐酸来降低PH值。 硫酸钙垢清洗液2（见表2）是将硫酸钙垢从RO膜表面去除的最佳方法。 金属氧化物垢可以使用上面所述的去除碳酸钙垢的方法，很容易地去除沉积下来的氢氧化物（例如氢氧化铁）。
如何解决4040反渗透膜污染物 美国陶氏反渗透膜高消耗品，每一个变化都是非常高的消费记录。所以我们会认为反渗透膜可以使用的时间更长，从而减少改变频率?事实上，只要我们了解4040反渗透膜的污染和清洗方法我认为所有这些问题得到解决，然后由纯水机介绍反渗透膜的污染和清洗方法。 美国陶氏反渗透膜 1.反渗透设备中的主要部件美国陶氏反渗透膜的污染物 在正常运行一段时间后，美国陶氏反渗透膜元件会受到在给水中可能存在的悬浮物质或难溶物质的污染，这些污染物中最常见的为碳酸钙垢、硫酸钙垢、金属氧化物垢、硅沉积物及有机或生物沉积物。 污染物的性质及污染速度与给水条件有关，污染是慢慢发展的，如果不早期采取措施，污染将会在相对短的时间内损坏膜元件的性能。定期检测系统整体性能是确认膜元件发生污染的一个好方法，不同的污染物会对膜元件性能造成不同程度的损害。 2.污染物的去除
污染物的去除可通过化学清洗和物理冲洗来实现，有时亦可通过改变运行条件来实现，作为一般的原则，当下列情形之一发生时应进行清洗。 2.1在正常压力下如产品水流量降至正常值的10～15%。 2.2为了维持正常的产品水流量，经温度校正后的给水压力增加了10～15%。 2.3产品水质降低10～15%。盐透过率增加10～15%。 2.4使用压力增加10～15% 2.5RO各段间的压差增加明显(也许没有仪表来监测这一迹象)。 3.常见污染物及其去除方法： 3.1碳酸钙垢 在阻垢剂添加系统出现故障时或加酸系统出现而导致给水PH升高，那么碳酸钙就有可能沉积出来，应尽早发现碳酸钙垢沉淀的发生，以防止生长的晶体对膜表面产生损伤，如早期发现碳酸钙垢，可以用降低给水PH值至3.0～5.0之间运行1～2小时的方法去除。对沉淀时间更长的碳酸钙垢，则应采用RT-818A清洗液进行循环清洗或通宵浸泡。 应确保任何清洗液的PH值不要低于2.0，盃则可能会RO膜元件造成损害，特别是在温度较高时更应注意，最高的PH不应高于11.0。查使用氨水来提高PH，使用硫酸或盐酸来降低PH值。 3.2硫酸钙垢 RT-818B清洗剂是将硫酸钙垢从反渗透膜表面去除掉的最佳方法。 3.3金属氧化物垢 可以使用上面所述的去除碳酸钙垢的方法，很容易地去除沉积下来的氢氧化物(例如氢氧化铁)。 3.4硅垢 对于不是与金属化物或有机物共生的硅垢，一般只有通过专门的清洗方法才能将他们去除， 3.5有机沉积物 有机沉积物(例如微生物粘泥或霉斑)可以使用RT-818C清洗剂去除，为了防止再繁殖，认可的杀菌溶液在系统中循环、浸泡，一般需较长时间浸泡才能有效，如反渗透装置停用三天时，最好采用消毒处理，
反渗透膜清洗总结 近期共清洗5套反渗透设备，既有结垢非常严重，也有粘泥、有机污染物污堵严重的，也有使用3-6个月后的维护性清洗，根据不同的结垢与污堵状况确定不同的清洗侧重方向，清洗过程中改进了很多方法，也发现很多问题。 1.设备概况 设计产水（m3/h）膜数量清洗方法清洗前概况名扬化工 5 一段8支离线清洗粘泥污堵十分严 重德巨宜诚10 一、二段10支离线清洗结垢十分严重明水大化化肥60 一、二段72支在线清洗有机物污染 永鑫能源集团105 一、二段114支一段离线、二段 在线一段结垢十分严 重 山西霍州电厂2套60 一、二段168支在线清洗维护性清洗 2.清洗的确定 （1）标准化后，盐的透过率增加10%； （2）标准化后，透过液流量降低10%； （3）进水和浓水的压差较基准状况上升15%（基准状况为反渗透设备最初24～48小时的操作参数或上次清洗后的操作参数）
（4）作为日常维护，一般在正常运行3～6月后； （5）RO装置长期停用，需要对膜进行保护，在加入保护液之前，需要对膜清洗。 3. 清洗方法 （1）清洗水箱中注入反渗透产品水，将开关打到手动，打开原水泵开关，反渗透产品水从清洗箱打入压力容器中并排放几分钟。 （2）关闭原水泵，用反渗透产品水在清洗箱中配制酸性清洗液。 （3）关闭反渗透一段清洗进水阀门、反渗透一段清洗浓水回水阀门和反渗透清洗产水回水阀门，打开反渗透不合格水排放阀门、反渗透浓水排放电动阀门和反渗透浓水调节阀门。 （4）打开反渗透进水电动阀门，以低流速输送清洗液进入压力容器，如果开始的清洗废液比较脏，可以排掉，然后增大流速（即压力必须低到不会产生明显的渗透产水）并使清洗液循环30～50分钟，直到将反渗透设备冲洗干净。 将清洗水箱刷洗干净，注入反渗透产品水，对反渗透设备进行冲洗，直到将反渗透设备冲洗干净。 （5）冲洗结束后，再次配制酸性清洗液使用相同方法清洗反渗透设备二段。（6）酸性清洗结束后，将再次配制碱性清洗液，使用相同清洗方法清洗反渗透设备一段和二段。 （7）碱性清洗结束后，用异噻唑啉酮配置15mg/L浓度的杀菌剂溶液，低压循环冲洗，时间为30～60分钟。 （8）彻底冲洗干净后，化学清洗结束，启动反渗透设备，直到产品水清洁，无泡沫或无清洗剂。
反渗透膜清洗方法 清洗用物品：片碱（NaOH）盐酸（HCI）如盐酸不好买可用柠檬酸代替，但最好用盐酸。PH试纸（有条件的可用PH 计）酸碱防护服 清洗步骤： 一准备： 1.系统停止运行，将开关转至手动档； 2.检查清洗管路、阀门，保证清洗通路循环，同时关闭浓水调节阀 3.检查清洗过滤器滤芯完好，清洗泵运转正常 4.清洗箱加水（水位到水箱一半位置，水用预处理合格水，最好用反 渗透产品水） 5.启动清洗泵，检查清洗通路循环情况，排除滴漏现象 二先用碱洗： 1.启动清洗泵，将片碱放入清洗箱（注意：要少量，分批放入），控 制清洗液PH值为：12，测试清洗回水PH值，如PH值变化较大，如：9以下，则将清洗回水直接排掉（可通过浓水调节阀排掉），然后重新勾兑碱液，一直到清洗回水PH值没有太大变化时，再进行下一步。 2.循环清洗：启动清洗泵10分钟，测试清洗回水PH值有无变化，如 有变化，则继续清洗，如没变化，则停止清洗泵，10分钟后再启动清洗泵清洗10分钟，按此步骤循环清洗1-2小时，一直到PH值无变化将清洗液排放。
3.说明：为了达到最好碱洗效果，有条件的客户可将碱液加热至30℃ 左右。 三冲洗：清洗箱加水（水用预处理合格水），启动清洗泵，冲洗系统内残留碱液排放，直到出水PH值为：7 。（为了彻底将残留碱液清 除，可能要用5-8箱水） 四再用酸洗： 1.清洗箱加水（水位到水箱一半位置，水用预处理合格水） 2.启动清洗泵，将盐酸放入清洗箱（注意：要少量，分批放入），控 制清洗液PH值为：2，测试清洗回水PH值，如PH值变化较大，如：5以上，则将清洗回水直接排掉（可通过浓水调节阀排掉），然后重新勾兑酸液，一直到清洗回水PH值没有太大变化时，再进行下一步。 3.循环清洗：启动清洗泵10分钟，测试清洗回水PH值有无变化，如 有变化，则继续清洗，如没变化，则停止清洗泵，10分钟后再启动清洗泵清洗10分钟，按此步骤循环清洗1-2小时，一直到PH值无变化将清洗液排放。 五冲洗：清洗箱加水（水用预处理合格水），启动清洗泵，冲洗系统内残留酸液排放，直到出水PH值为：7 。（为了彻底将残留酸 液清除，可能要用5-8箱水）
反渗透膜污染及解决办法 反渗透是最精密的膜法液体分离技术。反渗透装置，在脱盐工艺中已成功运行十二年。本人总结出以下反渗透膜污染的几点原因，并提出几点主要的解决办法。 反渗透膜污染 使用反渗透膜为卷式复合结构，它由三层组成，如下图所示： (一)、反渗透膜膜性能的损坏，而造成膜污染。 1、聚酯材料增强无纺布，约120μm厚; 2、聚砜材料多孔中间支撑层，约40μm厚; 3、聚酰胺材料超薄分离层，约0.2μm厚。 根据其性能结构，如渗透膜膜性能损坏有可能有以下几点原因：1、新反渗透膜的保养不规范;2、保养符合要求下，贮存时间超出1年;3、停运状态下，反渗透膜保养不规范;4、环境温度在5℃以下;5、系统在高压状态下运行;6、关机时的操作不当。 (二)、水质变化频繁而造成膜污染。
原水水质同设计时的水质有变化，使预处理负荷加大，由于进水中含无机物、有机物、微生物、粒状物和胶体等杂质增多，因此膜污染机率增大。 (三)、清洗不及时与清洗方法不正确而造成膜污染。 在使用过程中，膜除了性能的正常衰减外，清洗不及时与清洗方法不正确也是导致膜污染严重的一个重要因素。 (四)1、没有正确投加药剂。 复合聚酰胺膜在使用中，因为聚酰胺膜耐余氯性差，在使用中没有正确投加氯等消毒剂，加上用户对微生物的预防重视不够，容易导致微生物的污染。 (五)、膜表面磨损。 膜元件被异物堵塞或膜表面受到磨损(如沙粒等) ，此种情况要用探测法探测系统内元件,找到已经损坏元件,改造预处理,更换膜元件 反渗透膜污染的现象 在反渗透操作过程中，由于膜的选择透过性，使得某些溶质在膜面附近发生积聚，从而发生膜污堵现象。常见的污堵征兆有以下几种：一种是生物污堵(症状逐渐出现)有机沉积物主要是活
处理垃圾渗滤液的反渗透膜污染研究 摘要膜污染及其防治是影响膜系统运行效果的重要因素。本研究选取工程中运行一年多的处理垃圾渗滤液的碟管式反渗透膜, 经研究判断, 污染絮体的主要成分是有机物, 并含有Al、Si等的胶体物质以及Fe和Ca的化合物。通过化学清洗来验证对污染层结构的判断, 先碱洗后酸洗的清洗效果远远好于先酸洗后碱洗, 有机物在污染层形成过程中起主要作用, 减少渗滤液中的有机物质, 将会大大减轻膜污染的发生。 关键词反渗透膜垃圾渗滤液膜污染化学清洗 膜的污染是指与膜接触的料液中的微粒、胶体粒子或溶质大分子与膜存在物理、化学或机械作用,而发生膜面或膜孔内吸附、沉积,造成膜孔径变小或堵塞,使膜产生通量降低及分离特性变差的现象[1]。料液与膜一旦接触,膜污染即开始,即溶质与膜之间相互作用,开始改变膜的特性,使膜本身发生劣化[2,3]。 膜污染的形成过程非常复杂, 因进水组成成分、膜材质、运行方式等因素而具有不同的特点, 必须有针对性进行分析研究。膜污染主要包括无机污染(结垢)、有机污染、微生物污染及胶体污染[ 4 ～ 8] 。不同类型的污染常常同时发生, 并相互影响, 引起系统脱盐率下降、产水量降低、工作压力提高、压差上升等问题, 并且需要经常化学清洗, 从而引起膜性能下降, 缩短膜的使用寿命。在系统设计及运行过程中, 需采取相应的措施防止或减缓膜污染的发生。 1 试验材料与方法 1.1 试验准备 为了有效分析碟管式反渗透膜(disc-tubereverseosmosis,DTRO)系统处理国内垃圾渗滤液的运行过程中, 膜污染的结构特点及组成成分, 利用电镜扫描与X射线能谱分析(SEM-EDX)技术联合进行膜污染层形态及无机污染分析, 利用傅里叶红外光谱分析(FT-IR)技术进行膜污染层中有机物的分析。 研究采用的膜是在长生桥垃圾渗滤液DTRO处理工程运行一年后, 在化学清洗前, 利用系统维护时机, 从后段膜柱选取的膜片。
反渗透膜元件的离线清洗 反渗透系统因其先进的技术及经济特性，已形成国内各行业庞大的用户群，据不完全统计，目前国内反渗透水处理用户已超过数万家。反渗透膜元件作为深层的过滤手段，其表面不可避免的会残留有胶体、微生物、杂质颗粒及难溶盐类在其表面的析出，因此，在多种领域使用的反渗透装置，一旦投入使用，最终都需要清洗，只是清洗周期的长短不同而已。然而，在线清洗作为一种反渗透系统清洗保养、冲击性杀菌以及定期保护的手段，在面临反渗透膜元件重度污染时就显得无能为力，这个时候就需要对反渗透膜元件进行离线清洗。 一、概念 反渗透系统进水中所含的悬浮物、胶体、有机物、微生物及其它颗粒对RO膜产生的表面附着、沉积污染或者水中的化学离子成分在膜表面因浓差极化等因素导致的离子积大于溶度积后的化学垢类生 成等现象。虽然反渗透系统的设计中都会有一定程度的富裕量，以保证在紧急时刻不至于因为反渗透系统的产水量或脱盐率下降、反渗透系统压差升高而使得供水不足而对安全生产造成威胁，但实际上也正是由于这些富裕量的存在才使得有时候隐藏的故障不能够及时的表 现出来，这样最终可能就演变为反渗透膜元件的重度污染。重度污染则指污染后的单段压差大于系统投运初期单段压差值的2倍以上、反渗透系统产水量下降30%以上或者单支反渗透膜元件重量超过正常数值3公斤以上的情况。重度污染往往是重度物理污染和重度化学污染
的叠加，某些情况下，二者同时伴生，且在一定程度上是在多次清洗后污染还反复发生。 二、离线清洗要求 当下列情况发生时，需要对重度污染RO膜元件进行离线清洗： 1、反渗透膜元件污染符合“重度污染”标准; 2、反渗透系统通过在线清洗不能够达到系统额定标准的; 3、反渗透水处理系统由于供水紧张而不能够进行在线清洗或没有在线清洗设备的; 4、反渗透污染类型较为复杂，通过在线清洗容易引起交叉污染的;(反渗透系统前段污染物可能会通过在线清洗被带入系统后段，而使后段膜元件遭受污染的称为交叉污染); 5、反渗透系统在多次清洗后污染还反复发生。 三、离线清洗方式及步骤 1、首先用性能优良的备用膜元件替换反渗透系统上的待清洗膜元件，以保证反渗透系统不停止运行，保证整个生产工艺的持续稳定。 2、反渗透膜元件性能测试(此步骤尤为重要)：
