贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint 简述 基本结构 分类 规格、封装、 尺寸 额定功率及工 作电压 阻值,标准阻 值 标识 规格书、生产 厂家
命名方法 价格、报价 创建时间：2005-12-30 最后修改时间：2006-10-29 贴片电阻套件 为方便学生、研发人员试验和产 品试制，特推出片式电阻系列套 件。 我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM 公司发明并最早推出市场的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制
成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。 封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 特性： 体积小，重量轻 适合波峰焊和回流焊 机械强度高，高频特性优越 常用规格价格比传统的引线电阻还便宜 生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。 市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。台湾及国内工厂则多生产些
工程师笔记--元器件选型之保险丝 时间过的真快，转眼间自己已经工作8年啦，再不写点东西可能学到的知识都要烂到肚子里了。希望自己能够坚持写下去，将自己学习到的东西分享给大家，也欢迎同行的朋友们能够一起交流，指出我的不足，纠正我的错误，共同进步。 做为电子工程师，元器件选型是最重要的工作了。就从这里写起吧。 第一章元器件选型 提到元器件选型需要注意几点原则，1、功能明确，每一种元器件在电路中都有它固定的作用，首先要明确选择元器件的目的和作用。2、参数设计合理，预留一定降额设计。为满足整机及电路的可靠性每个元器件的关键参数都要做降额设计。3、器件封装尺寸，这个要根据所设计的电路的整体尺寸综合考虑。4、成本。5、器件制造厂家的工艺成熟度，若整机批量较大，一定考虑供货厂家及渠道的可信度。下面举一些工作中一些器件选型的例子学习讨论。大部分资料来自于网上搜索，仅供参考。 第一节：保险丝选型 保险丝原理及工作参数介绍 何谓保险丝,其作用是什么？ 保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。它是一种安装在电路中，保证电路安全运行的电器元件。保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。 保险丝的工作原理是怎样的？ 我们都知道，当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。 当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。们从这个原理中应该知道，您在设计制造保险丝时必须认真地研究您所选材料的物理特性，并确保它们有一致几何尺寸。因为这些因素对保险丝能否正常工作起了致关重要的作用。同样，您在使用它的时候，一定要正确地安装它。 保险丝的构造如何？各有什么功效？又有什么要求？ 一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能
我们常说的贴片电阻(SMD Resistor)学名叫：片式固定电阻器，是从Chip Fixed Resistor直接翻译过来的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。 封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 特性： 体积小，重量轻 适合波峰焊和回流焊 机械强度高，高频特性优越 常用规格价格比传统的引线电阻还便宜 生产成本低，配合自动贴片机，适合现代电子产品规模化生产 使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。 市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。台湾及国内工厂则多生产些常规系列。 零售市场多见为一些台湾厂和国产的品牌，如国巨(Yageo)、风华(FH)、三星机电、厚生、丽智、美隆. 贴片电阻分为以下几大类：
(a) RoHS Compliant & Halogen Free (b) Applications: All high-density boards (c) Product Features: Small surface mountable, Solid state, Faster time to trip than standard SMD devices, Lower resistance than standard SMD devices (d) Operation Current: 0.10A~1.10A (e) Maximum Voltage: 6V~24V DC (f) Temperature Range : -40℃ to 85℃ 2. Agency Recognition UL : File No. E211981TüV: File No. R50090556 3. Electrical Characteristics (23℃) H I T =Trip current-minimum current at which the device will always trip at 23℃ still air. V MAX =Maximum voltage device can withstand without damage at it rated current.(I MAX ) I MAX = Maximum fault current device can withstand without damage at rated voltage (V MAX ). Pd=Typical power dissipated-type amount of power dissipated by the device when in the tripped state in 23℃ still air environment. R MIN =Minimum device resistance at 23℃ prior to tripping. R 1MAX =Maximum device resistance at 23℃ measured 1 hour after tripping or reflow soldering of 260℃ for 20 seconds. Termination pad characteristics Termination pad materials: Pure Tin
险丝管也叫保险丝，保险丝也被称为熔断器，IEC127标准将它定义为―熔断体（fuse-link)‖。它是一种安装在电路中，保证电路安全运行的电器元件。保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。 目录 保险丝管的分类 保险丝的功效与构造 选择保险丝的10个要素 编辑本段保险丝管的分类 按使用范围分，可分为：电力保险丝、机床保险丝、电器仪表保险丝（电子保险丝）、汽车保险丝。按体积分，可分为：大型、中型、小型及微型。 按额定电压分，可分为：高压保险丝、低压保险丝和安全电压保险丝。按分断能力分，可分为：高、低分断能力保险丝。按形状分，可分为：平头管状保险丝（又可分为内焊保险丝与外焊保险丝）、尖头管状保险丝、铡刀式保险丝、螺旋式保险丝、插片式保险丝、平板式保险丝、裹敷式保险丝、贴片式保险丝。按熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表示）、特快速保险丝（一般用FF表示）。按品牌分，可以分为：胜名保险丝，力特保险丝，华德保险丝按标准分，可分为：欧规保险丝（VDE）、美规保险丝（UL）、日规保险丝（PSE）。按尺寸分可以分为：尺寸，3.6X10，3X10，5X20，6X30，6X32，6X25，10*38，2.4X7，2.5X6，3X8，2.5X9，8.5X8，8.5X8X4，3.5X10，3.5X9按电流分可以分为：32ma,63ma,100mA,150mA,200mA,250mA,300mA,400mA,500mA,600mA,800mA,1A,1. 25A,1.6A,2A,2.5A,3A,3.5A,4A,5A,6A,7A,8A,9A,10A,12A,15A,20A,25A,30A 按材质分可以分为：玻璃电流保险丝，陶瓷电流保险丝保险丝管的选型：a)确定安全标志：根据产品将销售的市场要求，选定保险丝管的安全认证标志及安全标准（UL标准或IEC标准保险丝管）。b)确定外型尺寸：根据安装空间和确定的安全认证标志及安全标准，选定保险丝管的外型尺寸。c)确定型号：根据被保护回路的电流特性，选定保险丝管的型号。例如，被保护回路的电流特性为恒定电流，则选用快速熔断型。d)确定额定电压：根据被保护回路的输入电压及使用要求，确定保险丝管的额定电压。例如，被保护回路的输入电压为220V，则须选用额定电压220V以上的保险丝管，可选250V、300V、350V等；但考虑成本因素，不必选用过高的额定电压。e)确定最小额定电流：根据被保护回路的稳太工作电流及相关的使用折损系数，初步确定保险丝管的额定电流。例如，被保护回路的稳太工作电流为1A，选用UL标准延时保险丝管，工作环境温度约80℃，则保险丝管的额定电流最小
Sn Plating Ni Plating Overcoat Alumina Ceramic Substrate Thin Film Ni/Cr Conductor
Approval Specification for Thin Film Chip Resistors - Type RN Versio n：1.0 5. Operating Temperature Range （℃）：－55℃ ~ +155℃ TYPE POWER RATING AT 70 ℃ （Watts ） Max. Working Voltage Max. Overload Voltage RESISTANCE TOLERANCE RESISTANCE RANGE TEMPERATURE COEFFICIENT (TCR; ppm / )℃ RN02 0.0625 25V 50V ±0.10% ±0.25% ±0.50% 10?~100K ? ±25 ±50 RN03 0.0625 50V 100V ±0.10% ±0.25% ±0.50% 10?~332K ? ±25 ±50 RN05 0.1 100V 200V ±0.10% ±0.25% ±0.50% 4.7?~1M ? ±25 ±50 RN06 0.125 150V 300V ±0.10% ±0.25% ±0.50% 4.7?~1M ? ±25 ±50 RN10 0.25 150V 300V ±0.10% ±0.25% ±0.50% 4.7?~1M ? ±25 ±50 RN12 0.5 150V 300V ±0.10% ±0.25% ±0.50% 4.7?~1M ? ±25 ±50
Description The PICO ? II Slo-Blo ? Fuse combines time-delay performance characteristics with the proven reliability of a PICO ? Fuse.Agency Approvals Features Electrical Characteristics t &OIBODFE JOSVTI XJUITUBOE t 4NBMM TJ[F t 8JEF SBOHF PG DVSSFOU SBUJOHT N" " t 3P)4 DPNQMJBOU t )BMPHFO GSFF BWBJMBCMF t 8JEF PQFSBUJOH UFNQFSBUVSF SBOHF t -PX UFNQFSBUVSF EF SBUJOH Applications Electrical Characteristics t 'MBUoQBOFM %JTQMBZ 57 t -$% NPOJUPS t -JHIUJOH TZTUFN t .FEJDBM FRVJQNFOU t *OEVTUSJBM FRVJQNFOU
?2009 Littelfuse, Inc. 473 Series Average Time Current Curves 1000 100 10 1 0.1 0.01 1000 100 101 0.1 .375A .50A .75A 1.0A 1.5A 2.0A 2.5A 3.0A 3.5A 4.0A 5.0A 7.0A T I M E I N S E C O N D S CURRENT IN AMPERES T emperature Rerating Curve Soldering Parameters Recommended Hand-Solder Parameters:4PMEFS *SPO 5FNQFSBUVSF ? $ ?$)FBUJOH 5JNF TFDPOET NBY Note: These devices are not recommended for IR or Convection Reflow process. Recommended Process Parameters: /PUF %FSBUJOH EFQJDUFE JO UIJT DVSWF JT JO BEEJUJPO UP UIF TUBOEBSE EFSBUJOH PG GPS continuous operation.
自恢复保险丝如何选型 自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。习惯上把PPTC叫做自恢复保险丝。自恢复保险丝主要的作用是用来做电器中做过流保护作用。因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。方法如下： 1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数 2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。 3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列 4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格 5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。 6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。 例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。 根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。
简述: 我们常说的贴片电阻(SMD Resistor)学名叫：片式固定电阻器，是从Chip Fixed Resistor直接翻译过来的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。 封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从 0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 特性： ?体积小，重量轻 ?适合波峰焊和回流焊 ?机械强度高，高频特性优越 ?常用规格价格比传统的引线电阻还便宜 ?生产成本低，配合自动贴片机，适合现代电子产品规模化生产 使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记 录仪、税控机则多采用1206、1210等尺寸偏大的电阻。 市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。台湾及国内工厂则多生产些常规系列。零售市场多见为一些台湾厂和国产的品牌，如国巨(Yag eo)、风华(FH)、三星机电、厚生、丽智、美隆。 贴片电阻基本结构(ChipR Construction)

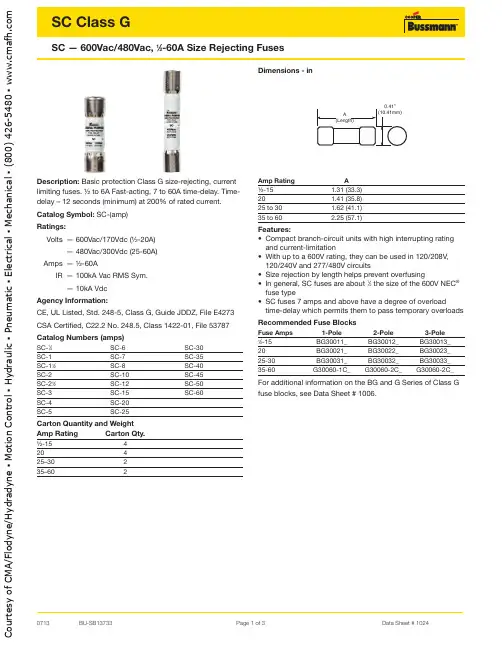

保险丝的应用指南 目录 一．保险丝的基本工作原理 二．管状保险丝的分类 三．选择保险丝的十个要素 四．小型管状保险丝的测试要求 五．小型管状保险丝的安全认证
一. 保险丝的基本原理 ----------------------------------------------- 1．结构： 在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。 2．功能： 保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。 3．原理： 保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。 4．名词术语： 额定电流：保险丝的公称工作电流，代号：In 额定电压：保险丝的公称工作电压，代号：Un 电压降：额定电流下保险丝两端的电压降，代号：Ud 冷电阻：保险丝不工作时本身的电阻值，代号：Rn
过载能力：保险丝能长期工作的过载电流（有些品种能在高温条件下） 熔断特性：保险丝工作的性能指标--负载电流和熔断时间两者的函数关系，即时间/电流特性 (也称为安-秒特性）。通常 有两种表达方法： ----熔断特性曲线：以负载电流为X座标，熔断时间为Y座标，由保险丝在不同电流负载下的平均熔断时间座标点 连成的曲线。每一个型号规格的保险丝都有一条相应的 曲线可代表它的熔断特性，这种曲线可用于选用保险丝 时的参考。 ----熔断特性表：由若干个具有代表性的负载电流值和对应的熔断时间所组成的表格。每一种型号的保险丝都有一 个熔断特性表，这种表格可用于检测保险丝时的依据。 分断能力：保险丝最重要的安全指标—在很大的过载电流（短路）时，保险丝能够安全分断的最大电流值。安全分断即是 指在保险丝分断电路是不发生喷溅，燃烧，爆炸等危及 周围元件部件以至人身安全的现象。代号：Ir 熔化热能值：使保险丝的熔体熔化所需要的公称能量值，是保险丝本身的一个参数。代号：I2 t
Hollyland (China) Electronics 本规格书适用于本公司生产并获得CQC 、UR/CUR 、SEMKO 、PSE 、VDE 、BSI 、KC 认证的5ET RoHS 系列HOLLY 商标的超小型保险丝。This specification defines the technical requirements of sub-miniature fuse type 5ET RoHS series with HOLLY ? 产品部件号为： brand, which are approved by CQC, UR/CUR, SEMKO, PSE, VDE 、BSI and KTL. 型号 额定电流 额定电压 Construction of part no: type rated current rated voltage 5ET 0100 H A 型号规格： 型号 特性符号 额定电流 MODEL DETAIL: 额定电压 Type Characteristic Symbol Rated Current 例如/ Example: Rated Voltage 5ET T 2 A *特性符号/ Characteristic Symbol: T – 慢断型/ Time-Lag. 250V 2. 相关标准及认证情况/ APPLICABLE STANDARDS & APPROVED DETAILS 2.1 5ET RoHS 系列产品适用的相关标准是 IEC 60127和GB 9364。 Applicable standards for 5ET RoHS series are IEC 60127 and GB 9364.
保险丝的基本知识 作者：来源：时间：2009-07-22 保险丝的基本知识 何谓保险丝其作用是什么？ 保险丝也被称为熔断器，IEC127标准将它定义为“熔断体（fuse-link)”。它是一种安装在电路中，保证电路安全运行的电器元件。保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。 最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。 保险丝的工作原理是怎样的？ 我们都知道，当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。 一当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间它也不会熔断。若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原 理。
贴片电阻、电容识别方法 1．贴片电阻的识别 贴片电阻标识方法贴片电阻的识别贴片元件具有体积孝重量轻、安装密度高，抗震性强．抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。贴片元件与一般元器件的标称方法有所不同。下面主要谈谈片状电阻器的阻值标称法。片状电阻器的阻值和一般电阻器一样，在电阻体上标明．共有三种阻值标称法，但标称方法与一般电阻器不完全一样。 1．数字索位标称法(一般矩形片状电阻采用这种标称法)数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数．这一位不会出现字母。例如：“472'’表示“4700Ω”；“151”表示“1500”。如果是小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。例如：“2R4"表示“2．4Ω”；“R15”表示“0．15Ω”。 2．色环标称法(一般圆柱形固定电阻器采用这种标称法)贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。第一环和第二环是有效数字，第三环是倍率(色环代码如表1)。例如：“棕绿黑”表示"15Ω”；“蓝灰橙银”表示“68kΩ”误差±10%。 3．E96数字代码与事母混合标称法数字代码与字
母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻代码．具体见附表2。它的第三位是用字母代码表示的倍率(如表3)。 例如：“51D”表示“332x10 3；332kΩ”；“249Y”表示“249x10 -2 ; 2．49Ω”。 “棕绿黑”表示"15Ω”；“蓝灰橙银”表示“68kΩ”误差±10%。3．E96数字代码与事母混合标称法数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻代码．具体见附表2。它的第三位是用字母代码表示的倍率(如表3)。 例如：“51D”表示“332x10 3；332kΩ”；“249Y”表示“249x10 -2 ; 2．49Ω”。
Product Catalog
Company Introduction SART Technology﹐the first Chinese manufacturer of SMD fuse﹐was founded in 2006﹒SART has devoted itself to research and develop circuit protection devices ever since﹒ SART’s facility in Nanjing are certified by TS16949, ISO 9001 and ISO14001﹒Our main products include SMD fuses and Current Sensing Resistors(CSR)﹒ Our SMD fuses have been widely used in different applications like LCD panels、battery packs、battery chargers、digital cameras、cell phones etc﹒ SART ceramic 6125 fuses with raw material originated from Germany have the advantage of a higher breaking capacity﹐facilitating their use in circuits with higher current and voltage﹒Our current sensing resistors(CSR) have great competitive edge in terms of ultra low ohm﹐low TCR﹐tight tolerance﹐high withstanding surge current and low thermal EMF﹒They are designed for current detecting and can be perfectly utilized by intelligent Li-ion rechargeable batteries﹒ With our mission in mind﹐SART has made huge investment in building a strong R&D team﹐a global sales team and an international management team to provide our best service to global customers﹒SART’s mission and commitment are ﹕ S ervice: Global sales offices and on-time delivery A ffordability: Best quality for best prices available R ecognition: Win trust and award from major customers T echnology: Innovative technology for the market YOU GIVE US AN OPPORTUNITY; WE PROMISE YOU THE FUTURE!
保险丝基础知识整理 目录 1 定义 2 介绍 2.1 外形 2.2 标志 2.3 工作原理 2.4 作用 3 构成 3.1 基本组成 3.2 灭弧装置 3.3 熔断装置 4 分类及特性 4.1 分类 4.2 特性 5 保险丝管的安全标准及标志 6 影响保险丝寿命的因素及评估保险丝寿命 6.1 影响保险丝寿命的因素 6.2 保险丝老化后对使用的影响 6.3 保险丝寿命的测试评估 7保险丝选型 7.1 保险丝适用的电路 7.2 保险丝管使用中的一些注意事项 7.3 保险丝管的选用 1定义 当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险
丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。 2介绍 2.1外形 ⑴、条丝状。早期原始型态的保险丝，直接以螺丝锁定，用于各种尺寸的旧式开关、插座。 ⑵、片状（裸片状）。比旧式丝状方便使用。 ⑶、玻璃管状。有几种不同尺寸，常见于电子产品。6.3 x 32 mm （直径x 长度）、 5 x 20 mm ⑷、陶瓷管状。有几种不同形状及尺寸，可避免玻璃爆裂。 ⑸、塑胶片状带金属片状接脚：汽车保险丝。 ⑹、表面接着元件（SMD）型。 ⑺、圆柱体状，插件式：直接焊接于电路板上，用于产品内部。 2.2标志 标志大多数保险丝的标记在身上或端盖与标记，指示其评级。但是“芯片类型”保险丝功能很少或没有标记，使识别非常困难。 保险丝可能出现类似的显著不同的特性，确定了它们的标记。保险丝标记通常会传达以下信息： 安培的保险丝的额定 电压等级的保险丝 时间- 电流特性，即速度保险丝 批准由国家和国际标准机构 制造商/ 产品编号/系列 中断能力 2.3工作原理 当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。
目次
前言 本规范批准部门：本规范所替代的历次修订情况和修订专家为：
保险丝选型规范 1范围和简介 1.1范围 本规范规定了保险丝的选型方法和要求。 本规范适用于小型熔断保险丝的选择以及应用设计。 1.2简介 本规范介绍了保险丝的技术参数,根据参数进行选型的方法,以及根据我司保险丝应用的现状，在实际选择中需要注意的问题，用以支持正确选型。 1.3关键词 保险丝过流保护选型 2规范性引用文件 无 3术语和定义 3.1.额定电流（In） 标注在保险丝上的额定工作电流。该数值由制造商确定，为该保险丝所能载的电流。额定电流通常是标准推荐的档位，例如1，，，，2等（单位：A） 3.2.额定电压（Un） 标注在保险丝上的额定电压，表示该保险丝可以被使用的最大工作电压。通常标准额定电压为32、63、125、250、600V。保险丝是对电流的变化而不是对电压的变化敏感。保险丝在从零到其最大额定值间的任何电压下都保持其原状，所以保险丝可以在小于其额定电压的任何电压下使用。3.3.电压降（Ud） 额定电流下保险丝两端的电压降 3.4.冷电阻（R） 保险丝不工作时本身的电阻值。大部分保险丝是用正温度系数为材料制造的，因此，会有冷电阻和热电阻（额定电流下的电压降），实际的工作电阻位于其间。用不大于保险丝公称额定电流10%的测量电流可测得冷电阻。热电阻是根据保险丝上流过的值等于公称额定电流的电流时产生的。3.5.环境温度 指直接环绕保险丝周围的空气温度，不应与室温相混淆。在许多实际场合，保险丝的温度相当高，例如保险丝安装在封闭空间，或者安装在其发热元件附近，如电阻、变压器、电感线圈等附近。 3.6.分断能力（Breaking Capacitor）
PCB PDA PCB PDA 6124B 102K 500N T MULTILAYER CHIP CERAMIC CAPACITOR
Capacitor Arrays Capacitor Arrays is formed with several chips paratactic inside,applied to the PCB that has strict space requirement about the parts,such as portable computer,PDA,portable telephone,etc.,Special suitable for input/output circuits. Has high density mounting so that save the mounting space Can save mounting cost .Suitable for reflow soldering. Suitable for the PCB that has strict parts space requirement such as portable computer,PDA and wireless telephone. Special suitable for input/output circuits. Features Applications Product Part Number Expression 612 4 B 102 K 500 N T
MULTILAYER CHIP CERAMIC CAPACITOR
贴片电阻、贴片电容规格、封装、尺寸、功率 贴片电阻、贴片电容规格、封装、尺寸 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的eia(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 英制 (inch) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 贴片电容和贴片电阻都是一样可以用的,0805,1206等 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20w 0402 1/16w
： 保险丝的应用： 一、保险丝的应用 1. 正常情况下，保险丝在电路中起连接电路作用。 2. 非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自 身熔断安全切断并保护电路。 ： 二、保险丝的工作原理 保险丝的工作原理： 保险丝通电时，由电能转换的热量使可熔体的温度上升。正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导 等方式散发的热量与产生的热量逐渐达到平衡。如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体 的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。 ： 保险管的关键参数： 三、保险管的关键参数 3.1 额定电流---In 保险丝的额定电流是指它的公称额定电流, 通常就是电路能够工作的最大电流值。 正确选择保险丝的额定电流值, 必须作如下考虑: 电路的工作电流: 例如: Ir = 1.5 A, UL规格保险丝额定电流应是: In = Ir/Of = 1.5/0.75 = 2A ，这儿的Ir是电路工作电流,Of 是UL 规格保险丝的折减率，所以应该选择2A 的保险丝。对于IEC规格保险丝则没有折减率要求, 即: Ir = In ，如果特殊的额定电流不是通用的, 应该选最邻近的较高值。 错误的选泽：把希望保险丝熔断的电流值作为额定电流值
3.2 额定电压---Un 保险丝的额定电压是指它的公称额定电压, 通常就是保险丝断开后能够承受的最大电压值。 保险丝通电时两端所承受的电压大大小于其额定电压，因此额定电压基本上无关紧要。正确选择保险丝额定电压应该等于或大于电路电压，例如: 250V 的保险丝可以用于 125V 的电路 。对于低电压的电子应用, 一个交流额定保险丝可以用于直流电路中。 关于保险丝的额定电压主要应考虑: 当电路电压不超过熔断器额定电压时, 保险丝是否有能力分断给出的最大电流 3.3 环境温度 保险丝所处小环境温度或已知的工作温度, 对保险丝的动作是有影响的 。环境温度越高, 保险丝的工作时就越热, 其寿命也就越短 。不管是 UL 规格还是 IEC 规格, 保险丝的各项指标都是指在25 ℃ ，如小环境工作温度较高，则要考虑保险丝的温度降额。 例: 选用快熔断保险丝在 90 0C 小环境下和 1.5A 电流下工作,，若选用 IEC 规格保险丝, 那么额定电流就是: In = In/ Tf = 1.5A/0.95 = 1,58 A 推荐 1.6 A 或 2 A 的保险丝 若选用UL 规格保险丝 那么额定电流就是: In = In/OfxTf = 1.5A/0.75x0.95 = 2.1 A 应选 2.5 A 的保险丝 3.4 3.4 电压降电压降/冷电阻---Ud/R 一般情况下，保险丝的电阻值与它的额定电流值成反比。 在保护电路中要求保险丝阻值越小越好，这样它的损耗功率就小；因此在保险丝技术参数中规定了最大电压降值或冷电阻值，但不作为产品验收依据。 保险丝的电压降：通以直流额定电流，使保险丝达到热平衡后所得的读数。 保险丝的冷电阻：在小于额定电流10%的条件下测得的读数 保险丝的电压降和冷电阻可以互相换算。 注意：小规格保险丝的电压降对低压电路的影响较大，务必注意！ 极端情况下由于电阻太大会无法输出需要的工作电流。
