景观施工图设计指导手册
景田春景观设计工程有限公司
编制人：程用男
编制日期：
目录
第一部分总则
第二部分景观施工图设计类别
一、硬景景观施工图
二、水景施工图
三、软景（植被）施工图
四、构筑物施工图
五、水电施工图
六、环境设施及小品
第三部分景观施工图制图规范
一、图纸幅面
二、图纸标题栏
三、绘图比例
四、图层、线型、图例标准
五、字体要求
六、符号标准
七、尺寸标准
八、作图软件规范设置
九、图纸内容及要求
第四部分景观施工图制作流程及要求
一、组建项目组员
二、方案设计交接及注意事项
三、施工图设计前期提取资料
四、施工图制作时间安排
五、施工图管理
第五部分景观施工图设计成果审查要点
第六部分施工图服务工作目标
第一部分总则
1、工作目标
、规范化——有效提高设计的工作质量
、标准化——提高设计的工作效率
、网络化——便于网络上规范化管理和成果共享
2、工作风格
不提倡个人绘图表达风格，CAD制图的表达应清晰、完整、统一，适用于我公司景观工程及相关领域中的CAD制图。
3、依据
在国家相应标准及规范的基础之上，结合公司以往项目以及从其他公司项目吸取、累计经验，对景观设计中的一般要求和常用做法进行有必要的明确补充和完善。
4、出图要求
施工图的设计文件要完整，内容深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。
第二部分景观施工图设计类别
景观施工图设计分为以下几大类：
硬景
水景
软景
构筑物
水电
环境设施及小品
第一节：硬景景观施工图
一、硬景类别
（1）铺装
A、沥青
B、混凝土
C、粘土砖、广场砖
D、花砖
E、天然石
F、沙砾
G、沙土
H、土I、木J、草皮K、合成树脂
（2）栈台、台阶
（3）路缘石
A、砖路缘
B、花岗岩路缘
C、卵石路缘
D、天然石路缘
E、混凝土路缘
（4）围墙、挡土墙、边沟
直墙式：A、混凝土挡土墙B、砖砌挡土墙
坡面式：C、混凝土挡土墙D、锥形石砌挡土墙
E、乱石砌挡土墙
F、天然石挡土墙
G、嵌草皮混凝土挡土墙
二、材料选择
1，花岗岩、青石板
人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面：20mm厚（荔枝面30 mm厚）无特殊需要的楼梯踏面：≤30mm厚
花池、泳池、树池、景墙压顶≤30mm厚，最大不宜超过80 mm厚
车行道：30mm厚
水中汀步：50-80mm厚
草中或卵石中汀步：30-50 mm厚
2，文化石、黄木纹、砂岩、火烧岩
人行道铺地、景墙压顶（经济型）、墙面、花池贴面20mm厚
砂岩压顶最厚不宜超过80 mm厚
3，木材(需做防腐、烘干处理)
铺地30－50mm厚
4，鹅卵石
铺贴鹅卵石直径20－80mm
水池底散置鹅卵石直径50－120mm
5，植草砖、植草格
植草砖≥60mm厚，植草格38mm厚
6，水泥砖、烧结砖
人行道铺地50～60 mm厚
车行道铺地60mm厚，
7，马赛克、瓷片（其余详见泳池部分）
马赛克常规25×25mm
瓷片100×100mm～150×150mm
8，橡胶垫
成品40厚；
EPDM≤20mm厚，其中彩色颗粒厚为5mm。9，洗米石
车行道：30mm厚
车行道铺地、墙面、花池贴面：20mm厚10，地砖、陶砖
人行铺地、墙面、花池贴面：≤12mm厚
三、技术要求
(一)人行道路、木平台、木栈道等构造做法
1，底层结构做法——自然土（从上到下）80厚C15 混凝土
素土夯实>92%
2，底层结构做法——板上（从上到下），
80厚C15 混凝土
填土夯实>92%
滤水层及无防布
地下室顶板防水保护层
或
陶粒混凝土
滤水层及无防布
地下室顶板防水保护层
3，底层结构做法——汀步，自然土（从上到下）
100厚10%水泥石粉稳定层
填土夯实
4，花岗岩、板岩、文化石、水泥砖、陶砖的铺装做法（从上到下）面层
20厚1:3干硬性水泥砂浆（可选）
下接底层结构做法
5，鹅卵石的铺装做法
面层
20厚素水泥浆结合层
下接底层结构做法
6，瓷砖（含地砖、面砖、广场砖）、窑变砖、陶砖、各类马赛克的铺装做法面层
素水泥浆结合层
20厚水泥砂浆找平层
下接底层结构做法
7，植草格
面层
80厚粗砂、碎石、有机肥、种植土混合比
下接底层结构做法
8，水泥砖、烧结砖、植草砖
面层
30厚粗砂
下接底层结构做法
9，洗米石
面层
20厚水泥砂浆找平层
下接底层结构做法
景观施工图审核要点1图纸目录（应包含以下图纸） （1）图纸目录 （2）设计说明 （3）物料表 （4）设施选型图 （5）总平面图及全元素合图 （6）分区索引图 （7）竖向平面图 （8）尺寸定位平面图 （9）车行范围定位图 （10）铺装平面图 （11）屋顶美化平面图 （12）市政管网合图 （13）分区放大图 （14）园建通用详图 （15）园建详图 （16）种植设计说明 （17）苗木表 （18）种植总平面图 （19）上木图 （20）下木图
（21）给排水设计说明 （22）给排水总平面图 （23）景观水景给排水详图 （24）电气设计说明 （25）电气照明总平面图 （26）配电系统图 （27）结构设计说明 （28）景观构筑物结构详图 2设计审图要点 （1）设计说明： 设计说明主要介绍工程概况、经济技术指标、设计依据 和原则、对所涉及的园建、种植、水、电气做针对性说 明。 （2）物料表： 1）检查图例与平面图是否对应，是否有照片附件。 2）核查材料图例、材质名、颜色、表面处理、尺寸及基 层做法。 （3）设施选型图： 1）每个选型都应提供实景照片或效果图，尺寸、材料、 颜色等条件； 2）分类：灯具技术参数、设施选型图、雕塑选型图。 （4）总平面图及全元素合图： 1）总平面图包含以下内容：用地红线；消防车道、消防 登高场地、回车场地；公交车站、出租车站、斑马线、 路灯、人行道树池；酒店前场大巴车转弯轨迹；盲道、 残坡； 2）全元素合图包含以下内容：所有灯具、伞座、雕塑、
坐椅、垃圾筒、花钵等景观小品；出挑的二层平面（如 雨篷等）投影线、地下建筑的边界线；地面构筑物如风 井、煤气调压站、市政变配电箱等；标识系统、摄像头、 室外音响、配电箱、有线网络箱、燃气站等设施；所有 井盖。 （5）分区索引图 索引明确，全面覆盖，粗虚线框表示出每个分区的范围。（6）竖向平面图 1）主干道、广场、建筑底层、水面、地形、假山等详细 标高； 2）道路、道牙等现状标高、建筑正负零标高等； 3）起止坡点、坡度、坡长；变坡线、横坡、纵坡； 4）地形等高线，注明最高点标高； 5）排水沟、雨水口； 6）地下车库坡道入口截水沟、坡度； 7）标注地下降板标高； 8）台阶上下级关系和标高； 9）排水沟始末点标高。 （7）尺寸定位平面图 1）单体控制性尺寸（种植池、水景、台阶等）； 2）基准控制点、坐标； 3）消防车道、登高面、回车场及上车区域等特殊基层区 域定位。 （8）车行范围定位图 消防车道、登高面、回车场及上车区域等特殊基层区域 定位。 （9）铺装平面图 包含以下内容：排水沟盖板、盲道；所有井盖、消防结 合器、消防栓。
景观施工图设计的流程 项目前期 扩初、施工图前需要方案交底。 项目负责人在工程开始前组织相关人员进行图纸交接（内部），或者对图纸或者模型进行推敲。 如果在扩初基础上做施工图： 负责人了解图纸，把风险点及问题列出来，组员把自己所做的项目了解一下，提出自己的想法及建议、问题。有条件的建模推敲；然后反馈甲方及设计方。确定最终方向。组员配合负责人编制时间节点表格； 第一步：拿到扩出图纸之后负责人整理一套项目图框，编制项目编号，确定时间节点。 ①??封皮、目录（根据图纸随时变更）、设计说明（需确定面积等项目指标） 第二步：整理底图，调成以毫米为单位，找到正确坐标，删除红线范围外的元素，删除没用的图层。尽量让BASE占用的空间最小。把标准拷贝到BASE中，按照标准修改图层及线形。（参考周期：根据扩初复杂程度确定） 第三步：落建筑一层平面、现状构筑物（车库、防倒塌楼梯、各种井等）平面。（参考时间：1-2天） ①??可将所有建筑一层平面图考至一个cad中，统一整理。把柱网填充、家具、厨具等无用图例清理干净，保留房间功能说明性文字，最后仅保留建筑一层轴线、建筑一层文字、建筑一层平面三个图层。（参考时间：1-2小时） ②??将整理好的平面图落入底图，如果建筑有轴线坐标，可通过轴线坐标定位落建筑一层，如果没有，可通过地下车库等参照物的轴线落建筑一层平面。（参考时间：半天） ③??标示建筑一层竖向、楼号、层高，字体用黑体5# 高宽比，平面文字用黑体、高宽比（参考时间：1个小时） ④??确定建筑落位后，建筑描边（参考时间：1个小时） ⑤??地下车库、通风井等地面构筑物如有、需画出地下结构线，以确定覆土厚度，便于绿化水电设计布置。（半天） 第四步：铺装排版，（参考时间：根据扩初程度3-7天） ①??排版需从建筑（构筑物）的出入口开始推起 ②??排版时注意与周边构筑物找关系，尽量保证“中对中”原则 ③??45度斜铺铺装，尽量保证整块铺设，不切板。 ④??对缝，尽量保证构筑物立面贴面、顶面压顶与地面铺装对缝， ⑤??节点处排版完成即可用作大大样详图 ⑥??铺装排版结合竖向进行。 ⑦??道路增加中心线， 第五步：排版之后，整理最终建施平面图落入base中，填充草皮，检查隐形消防车道、消防登高面、建筑退线、用地红线、车库线、道路中心线、建筑描边、构筑物边线、等高线，是否符合标准（线型比例、线宽等）。（参考时间：1天） 第六步：环施推进。 ①??总平面小品索引图。（参考时间：1天） ②??材料使用表、小品灯具意向（参考时间：半天）

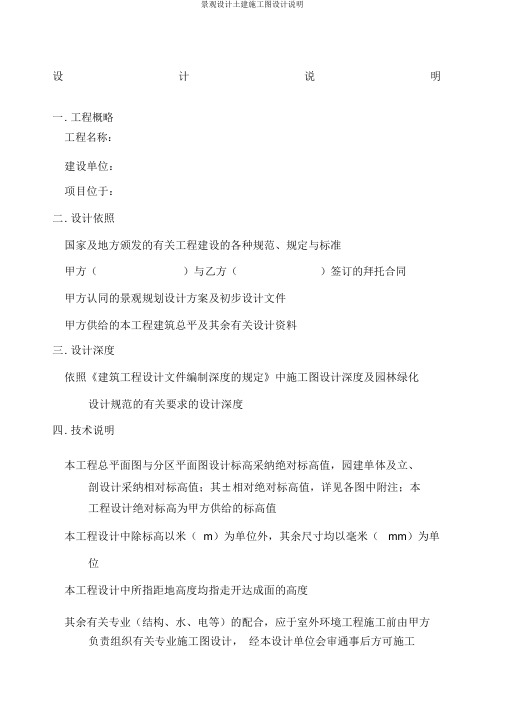

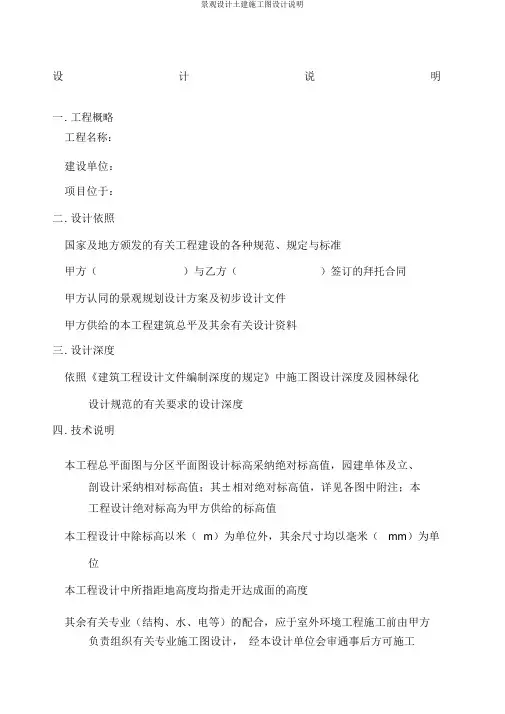

设计说明 一.工程概况 1.1工程名称： 1.2建设单位： 1.3项目位于： 二.设计依据 2.1国家及地方颁发的有关工程建设的各类规范、规定与标准 2.2甲方（）与乙方（）签定的委托合同 2.3甲方认可的景观规划设计方案及初步设计文件 2.4甲方提供的本工程建筑总平及其它相关设计资料 三.设计深度 3.1按照《建筑工程设计文件编制深度的规定》中施工图设计深度及园林绿化设计规范的 有关要求的设计深度 四.技术说明 4.1本工程总平面图与分区平面图设计标高采用绝对标高值，园建单体及立、剖设计采用 相对标高值；其±0.00相对绝对标高值，详见各图中附注；本工程设计绝对标高为 甲方提供的标高值 4.2本工程设计中除标高以米（m）为单位外，其余尺寸均以毫米（mm）为单位 4.3本工程设计中所指距地高度均指离开完成面的高度 4.4其它相关专业（结构、水、电等）的配合，应于室外环境工程施工前由甲方负责组织 相关专业施工图设计，经本设计单位会审通过后方可施工 4.5本工程所用的各类设备（给排水、机电等）应在本工程室外环境工程施工之前由甲方 负责组织相关的设备技术施工图，经本设计单位会审通过后，由厂家或安装单位派专 人赴现场配合室外环境工程施工 五.基础及构造措施 5.1所有建筑物及构筑物的基础垫层采用C15混凝土，如遇基础的设计底标高不能落在持 力层上，必须除去非持力层，用砂夹石回填并分层夯实（分层厚度≤300），压实系数≥0.95；如遇膨胀土地基时，除去膨胀土，用砂夹石换填并分层夯实（分层厚度≤300），换填至基底标高（压实系数≥0.95），换填后地基的承载力必须满足150Kpa 5.2连续的地面混凝土垫层应设置纵横向缩缝，纵向缩缝采用平头缝, 其间距6-12m，横 向缩缝采用假缝,其间距为3-6m，缝宽5-20mm, 深度宜为垫层厚度的1/3，面层与垫层对齐；连续的路面垫层沿纵向宜设置伸缝，其间距采用20-30m，缝宽20-30mm，缝内填沥青类材料，沿缝两侧的混凝土边缘应局部加强 5.3本次园林设计如涉及到有关建筑结构顶板（底板）及围护结构，本设计如无特殊指明， 则其有关构造做法及措施参照建筑施工图设计 5.4本工程所有砖基础部分用M10水泥砂浆、MU10页岩砖（240×115×53）砌筑；砌砖部 分用M5水泥砂浆、MU7.5页岩砖砌筑 5.5排水沟： 5.5.1砖砌排水沟用M5水泥砂浆、MU7.5页岩砖砌筑 5.5.2排水沟如遇填土，沟底C15混凝土垫层下应加铺50-70mm粒径卵石（或碎石） 一层夯入土中 5.5.3排水沟与勒脚交接处设变形缝，缝宽30mm灌建筑嵌缝油膏，深50mm 5.5.4每30-40m设变形缝，缝宽30mm灌建筑嵌缝油膏
景观施工图设计总说明 一、工程概况 1. 工程名称：XXXXX建设工程 2. 建设地点：XXXXXX 3. 建设单位：XXXXXXXX 4. 工程内容：包括市民广场、中轴景观步道的铺装、园路、涌泉、园林建筑小品、绿化种植 设计以及附属服务设施的配置等。 二、总则 1.设计依据： （1）建设单位提供的设计任务书（或委托书）。 （2）建设单位认可的景观设计方案。 （3）建设单位提供1:500地形图。 （4）建设单位提供的相关规划资料。 （5）建设单位提供的设计区域周边市政道路资料。 （6）国家现行规范，规定与标准。 （7）《总图制图标准》GB/T50103-2010； 《公园设计规范》CJJ48—92； 《城市绿地设计规范》GB 50420—2007； 《无障碍设计规范》GB50763—2012； 《城市用地竖向规划规范》CJJ83—99； 《建筑场地园林景观设计深度及图样》06SJ805； 《风景园林图例图示标准》CJJ67—95； 《园林绿化工程施工及验收规范》CJJ -2012； 2、本工程采用甲方提供的北京坐标系和黄海高程。本图中所指标高均为完成面标高（或尺寸）。 3、本工程图纸所注尺寸除总平面及标高以米（m）为单位外，其余均以毫米（mm）为单位。 4、本图须与道路、建筑、结构、绿化、给水排水、电气等有关专业图纸同时配合施工。预先做 好施工组织设计，在时间和空间上应有足够的计划安排。 5、所有材料须有国家或部、省、市认可的产品合格证，替代品必须得到有关部门批准方可使用。 6、施工应按设计图施工，如有改变，需征得设计单位及有关部门批准。 7、所有外装饰材料色彩、质感需先做小样，经甲方及设计单位认可方可大面积施工，凡铺贴在 水泥砂浆面上的石材其背面涂刷“石材处理剂”一道（市场成品）以防泛浆，污染石材面。 8、地下管线应在绿化施工前铺设，功率在100W以上的灯具离植物的距离应大于1m。 9、严禁施工现场拌制混凝土、砂浆，必须按规定使用预拌混凝土、砂浆。 10、未详尽处施工应按国家及本地区现行有关施工规范进行施工。 11、绿化种植按种植设计说明进行施工。 三、施工要求 1、基层做法： （1）所有的基础均应置于老土层以下。地下水位较高的路段以及其他过分潮湿的路段不宜直接铺筑灰土基层。否则应在其下设置隔水垫层，防止水分侵入土基层。 （2）土质路基压实度标准 土质路基压实采用重型击实标准控制。确有困难时，可采用轻型击实标准控制。土质路基的压实度不应低于下表的规定。 无车辆通行的广场、道路、人行道按下表“支路”标准执行。有小车、轻型车通行的按“次干道”标准执行。 大干密度为100%。 2、表列深度范围均由路槽底算起。 3、填方高度小于80cm及不填不挖路段，原地面以下0～30cm范围内的土的压实度不应低于表列挖 方要求。 2、砖、石及混凝土施工：除注明者外砖砌体用MU10砖、M5水泥砂浆，不得使用普通实心粘土砖。 可选用混凝土砌块，各类烧结空心、实心砌砖，各类蒸压空心、实心砌块。用于基础的及承重的砌块不得使用轻质混凝土砌块。替代黏土实心砖的承重砌块宜选用烧结空心砌块。 3、各类金属件： （1）材料：圆钢、方钢、钢管、型钢、钢板采用Q235B钢，钢筋采用HPB235级钢，不锈钢应符合国家有关标准，钢和不锈钢之间的焊接采用不锈钢焊条。 （2）焊接及焊接材料应符合《建筑钢结构焊接技术规程》JGJ81—2002的有关技术规定。电焊条选用E4303的手工电弧条型号。焊缝应满焊并保持焊缝均匀，不得有裂缝、过烧现 象，外露处应锉平、磨光。焊缝的高度为8mm，焊缝长度见各大样。安装后不应有歪斜、 扭曲、变形等缺陷。 （3）各金属构件表面应光滑、平直、无毛刺、无铁锈、无油污及附着在构件表面的杂物。 （4）钢板制作的装饰件应保持边角整齐、切割部分须锉平磨光，不得留有切割痕迹和毛刺。 （5）各种机加工件，要求尺寸精确，表面光洁。 （6）钢构件表面装饰及防腐处理：各种钢构件在面层油漆前应进行彻底的除锈处理。 （7）油漆：对室外各构件的油漆做法。除图纸中另有注明者外，均按地上建筑做法说明中的做法。 ①金属构件：钢刷除锈、磨去毛刺、湿布擦净、涂硝基底漆一遍。刮5p基腻子一遍。 填补麻点，凹痕，划痕，砂纸磨平。硝基基漆处用色漆数遍至颜色均匀，膜面平整， 水砂纸打磨，喷亚光硝基外用清漆（Qn11型）罩面颜色另定。 注意：所有油料需经脱色处理，颜色为淡色透明。 （8）预埋铁件应进行防锈处理。外露钢材宜采用热镀锌处理。 4、本项目所有木材均选用进口成品芳兰防腐木材，外刷两道栗色木纹漆。 5、防护： （1）防滑：凡是光滑的地面材料（如玻璃、卵石铺装）坡度必须小于0.5%。
广西建设职业技术学院新校区景观工程方案设计说明 第一章项目总体概况 1.1项目概况 1.1.1项目名称： 广西建设职业技术学院新校区景观工程 1.1.2项目地址： 广西建设职业技术学院新校区坐落于南宁市相思湖新区管委会辖区内，距南宁市中心约15公里，罗文大道东侧、相思湖北路南侧，东临思圣路，南面为西庄路。 1.1.3建设单位 广西建设职业技术学院 1.1.4编制单位 柳州园林规划建筑设计院 1.1.5工程建设内容及规模 本项目一期总用地面积333335.00平方米（约500亩），净用地面积280659.91平方米，总建筑面积334600平方米，其中，地上建筑面积314600平方米，地下室建筑面积20000平方米。主要建设教学楼42360平方米，实验实训楼86000平方米，图书馆19320平方米，综合办公24840平米，学生宿舍78000平方米，学生食堂15600平方米，多功能体育馆5640平方米，礼堂3600平方米，教工食堂2760平方米，后勤及附属用房36480平方米等，配套建设室外运动场及供电、供水等设施。园林景观投资约1904.15万元；二期规划用地面积87016.31平方米，净用地面积64503.24平方米，园林景观投资596.17万元。 本次设计内容为一期用地范围内的道路、广场、停车场、运动场、大门、雕塑、建筑间的周边绿地景观设计方案，同时考虑二期园林景观工程的总体方案，以确保新校区园林景观设计方案的完整性和统一协调性。 1.1.6项目建设背景 南宁是广西壮族自治区首府，是广西“南北钦防”战略的重点发展城市。该市地理位置优越，处于东南沿海和西南腹地两个经济区域的结合部，东北部毗邻
培训讲座 一、本次培训目的旨在规范出图程序、完善设计要求、提高设计水准 二、出图要求和程序 1 图框的套用和填写 1.01 正常图框分A0 A0+ A1 A1+ A2 A2+ 六种，套用图框时不应将其它型号 的图框通过放大或缩小来满足所须图框的要求，因为每个图框的图签栏都是统一宽 度的，为7cm，是因为图纸在提交和存档时都是折成A4纸格式的，折成A4大小后，图签栏正好在A4纸的右侧，便于查找，而且每张图纸图签栏大小一致；A3图纸因 为使用较少，所以没有规定格式，如确需A3规格，可将A2图纸缩小至0.707倍， 因为A3图纸图面太小，用A2图签时占用画图空间过多。目录均为A4规格，不应将几张A4目录合并为一张大图，原因也是因为存档查找方便。 1.02 图框的线型，所有图框外细框线型粗0.2，内粗框1.0，分隔线0.2； 1.03 图框栏目填写 合作设计单位如果是有些设计单位资质不够挂靠我们单位出图或者境外单位 做的设计方案由我们院深化施工图设计的可以在此栏填写合作 设计单位的名称；如无合作设计单位，此栏可不填写。 建设单位填写业主方单位名称。 工程名称应为合同中的工程名称。 子项工程名称是总项目名称，里面可以分成若干子项，如某某小区里 面的景观亭、管理房等，此栏目可填写这些分项的名称。填了子 项名称的，图纸编号可以按子项单独编号。 图纸名称就是本张图纸里面的所有图名摘要，如果本张图纸里有很多的图 名，应一一填写进去； 制图绘图人名称，与设计为同一人时，可一并填写，应为本人签名； 设计本张图纸的设计人名称，应为本人签名；原则上要求助工以上职 称人员签字，这点的执行会慢慢规范起来的。 校对应结合我院的图纸校审制度，由具有校对资格的人签名；原则上 要求中级以上职称人员签字，并要求专业要对口。校对人员与设 计不能为同一人。 工种负责本张图纸所属工种的负责人签名；要求中级以上职称人员签字， 并要求专业要对口。可以是校对人员，也可以是设计人员。 工程负责本项目的负责人签名；要符合图审要求和招标时承诺的要求。 审核、审定由院总师办和院领导签名； 图别本张图纸所属类别的简称，如：总图、环境施工图 （简称环施）、绿化施工图（简称绿施）、水施、电施、结施等， 可用拼音首字母代替（如：ZT、HS、LS、SS、DS、JS）； 图号按各自类别分别依次填写，如：ZT里面可以有：01、02、03， HS里面也可以有01、02、03等； 工程号由总院统一给出编号； 1.04 目录目录应采用A4规格的标准目录，里面的内容必须与图纸编号和图名一致， 目录上必须签字盖章后方可生效，有些设计单位甚至要求所有章在目录上都要 盖，如：出图章，注册章等。因为目录是对全套图纸的确认，业主方是根据目
园林景观施工图设计流程与设计方法 发表时间：2018-06-05T16:08:22.667Z 来源：《基层建设》2018年第11期作者：霍昌平 [导读] 摘要：园林景观施工图设计是其施工工作的重要组成部分，研究其相关课题有着重要意义。 上海市政工程设计研究总院集团第六设计院有限公司 230000 摘要：园林景观施工图设计是其施工工作的重要组成部分，研究其相关课题有着重要意义。本文首先对相关内容做了概述，分析了园林景观施工图的设计前的准备，探讨了园林景观施工图的特点，并结合相关实践经验，分别从多个角度与方面就园林景观施工图设计的具体实施要点展开了研究，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。 关键词：园林景观；施工图设计；流程；方法 1前言 园林景观施工图设计是一项实践性较强的综合性工作，其设计流程及方法的特殊性不言而喻。该项课题的研究，将会更好地提升对景观施工图设计方法的分析与掌控力度，从而通过合理化的措施与途径，进一步优化该项设计工作的最终整体效果。 2概述 在初步设计方案形成的实惠，可根据方案复杂程度适当增减施工图设计图纸。通常包括封面、目录、设计说明书、设计图纸四大部分。在该四部分中最重要的是施工设计图纸。按照设计步骤图纸应包括总平面图、总索引图、竖向布置图、总平面放线图、种植设计图、详图等等。设计图中还包括结构专业、给排水、电气专业三个方面设计，应有专业工程师设计。 通常可以将一个景观设计方案分成两部分来做施工图设计。一部分是土建方面、一部分是植物种植设计方面。土建方面主要是设计施工图设计说明、部分总图与详图，无论是简单的铺装、还是复杂的建筑小品等等都是体现整个景观设计方案的思路与风格，所以在施工图设计前期，应与方案设计人员进行沟通，熟悉了解整个景观设计方案的每个细节，力求做到景观与自然的美好结合。植物种植设计方面需要清楚标明植物种类、间距、栽植位置、栽植密度、植物效果、数量。对于植物设计较复杂的的地段，可分为乔木种植图、灌木种植图以及地被种植图。苗木统计表应包括序号、中文名称、拉丁学名、苗木规格、数量及对苗木白饼寺殊要求。在设计施工图时要按照设计步骤，不漏项、图纸详细清晰，确保读者能够顺的指导施工。 3园林景观施工图的设计前的准备 以某小区住宅为例，总占地面积为6.8万m2，主要是以多层框架结构为主，建筑面积在8.9万m2左右。小区的建设定位为高档的生态住宅区，景观面积为2.55万m2，绿化面积为2.32万m2。在具体施工中，设计人员需要充分进行市场调查，了解工程建设实际情况、工程建设内容、设计原则和设计目标，充分协调园林景观设计中各项要素之间的关系，从多种角度把握设计要点。就园林景观施工图设计流程来看，主要包括施工前期准备工作、绘制施工图和后期的施工图配合工作。 3.1园林景观施工图设计前的准备 在园林景观施工图设计前，需要充分做好准备工作，主要是由于园林景观施工图设计中承载着人们对于园林景观的美好期望和个性化需求。为了能将人们的设计理念落实到实处，需要在园林景观施工图设计前做好施工现场的地质勘察工作，有针对性考量影响工程建设质量的因素，并将这种考量纳入到具体施工图设计中，促使施工图设计更加合理有效。 3.2园林景观施工图设计的主要内容 园林景观施工图设计中，主要是强调在确定设计方案后，根据设计方案内容和要求，要求设计人员严格遵循设计流程和制度要求，有针对性的实现对施工图的设计活动。一般情况下，在园林景观施工图设计中，需要充分考虑到工程总平面和园林景观竖向布置图的设计。同时，在园林景观施工图设计中，由于施工图设计需要体现在后续工程实际施工活动中，所以，需要充分考虑到园林景观结构和给排水结构设计，综合考量影响园林景观施工图设计合理性的因素。 在园林景观施工图设计中，应该将其分为两个部分来组织设计活动开展，主要表现在土建设计和植物种植设计。园林景观铺装、建筑小品作为园林景观土建方面主要设计内容，在很大程度上体现出园林景观整体上大合集风格。同时，为了确保其建设设计和植物种植设计更加合理，设计人员需要进行充分的交流和沟通，做好信息的共享和分享，提升设计合理性。更为关键的是，在园林景观植物种植设计中，设计人员需要充分了解園林景观设计方案各个环节的内容和要求，能够做到心中有数，凭借自身专业能力和实践经验做出更合理的设计。为了后续植物种植设计更为合理，设计人员需要综合考量植物的种类、栽种密度和整体搭配等，实现更为科学合理的设计。如果在设计中植被名称和种类较为复杂，条件允许情况下可以详细记录，为后续种植和管理提供参考依据，提升种植质量。 4园林景观施工图的特点 4.1标准化较难统一 在园林景观施工图设计中，由于不同的园林景观设计要求不同，所以设计标准无法有效统一，同时也为设计人员的创造力提出了更高的要求。同时，也为设计人员带来了更加自由创作的空间，摒弃传统园林景观设计理念的束缚和影响，促使设计可以满足人们的个性化需求。诸如，在园林景观施工图设计中，可以根据实际要求选择木质路面或是岩石路面，也可以选择混合性设计，创设别样的园林景观环境，促使游客能够在观赏中获得更大的便利，提升个性化体验和享受，真正感受到园林景观设计的本质理念，缓解人们沉重的生活、工作和学习压力，享受城市中难得的安静。 4.2园林景观的所需知识复杂 园林景观施工图设计中，涉及内容较广，这就需要设计人员自身具备较高的专业能力和责任意识，具备丰富的设计经验，能够将自身的专业知识和设计理念充分融入到施工图设计中，同时了解历史、经济、文化、环境和艺术等其他专业内容，有效整合这些知识，促使园林景观施工图合计更加合理、完整。园林景观施工图设计中，需要明确各个环节的设计内容，尤其是在给排水、建筑结构和美学等方面，设计人员需要更加充分的了解专业内容，能够将这些知识充分融合在一起，根据实际要求有针对性进行施工图设计，为后续施工的开展打下坚实的基础和保障。 5园林景观施工图设计的具体实施要点 5.1园林景观的铺装设计 园林景观的施工图设计中，一个重要内容就是园林景观的铺装设计，主要是强调根据实际要求对工程附近的道路和广场形式进行铺装
课程设计任务书 课程设计名称园林工程课程设计 学生姓名 专业班级 设计题目洛阳工会苑小区中心绿地园林工程设计 一、课程设计目的 课程设计目的与任务在于使学生能够掌握园林工程设计的基本知识和锻炼初步的实践操作技能。要求学生掌握园林绿化施工图的制作基本原则、制图方法和园林绿化工程设计的具体内容；能综合运用园林工程、城市绿地设计、CAD 计算机辅助设计等专业课程的技能，完成相应园林绿地的设计图纸、园林工程施工图纸以及设计说明。 在课程设计过程中促进学生专业知识的积累和设计、制图技能的提高，培养学生综合分析问题、解决问题的能力，建立正确的园林工程设计概念、编写完善的设计说明以及学习规范化园林工程施工图纸的制作技能。 二、设计内容、技术条件和要求 一）设计内容： 1. 完成给定CAD图纸的设计范围内绿地的设计平面图、竖向与排水设计图、园路与场地的铺装设计和结构设计、绿化种植施工图、以及该园林建设工程的设计说明（设计说明中含工程概算部分）。 2. 所有图纸内容在四张A3的CAD图纸上完成，图纸比例为1：250（园路与场地设计图比例自定）。设计说明字数不少于3000字，格式制作参照毕业论文格式，由指导老师给定。 3. 图样中文字用HZTXT细线体，字高3mm；图样名用宋体，字高6mm。二）技术条件和要求： 1. 设计要体现较好的平面构图，各种园林要素布局合理，地被植物组成的图案样式可以简洁明了，乔灌木行列式配置或自然式配置均可。经济技术指标用
标准的三线表完成，绿地率大于30%。 2. 园林工程设计中植物应具有合理的常绿、落叶树种比例（3：7左右），考虑规划合适的树种以及其他绿化材料，对各种绿化材料的观赏特性、观赏季节、苗木规格安排合理；园路与铺装场地的结构设计图纸符合园林制图标准规范。 3. 绿地的竖向与排水设计一般考虑由中心绿地排向小区内车行道，铺装场地排水坡度要求在0.5%——1%。 4. 种植施工图要求表明植物学名、株高、胸径、冠径等指标，正确统计数量，备注栏根据实际情况填写，植物图例表要符合园林施工的相关要求。 5. 设计图纸加统一的封面装订成一份，设计任务书加封面（含概算部分）统一装订成一份。 6. 设计说明、设计图纸严禁抄袭，如有抄袭现象，一律重做。 三、时间进度安排 2010-11-17 课程设计动员，明确目的要求和设计任务； 2010-11-18——2010-11-20 完成设计草稿，并由指导教师初步审查； 2010-11-21——2010-11-24 完成CAD图纸，提交指导教师审查； 2010-11-25——2010-11-27 完成施工设计说明，提交指导教师审查； 2010-11-28——2010-11-29 图纸、设计说明整改并打印装订； 2010-11-30 课程设计统一讲评。 四、主要参考文献 孟兆侦毛培琳黄庆喜.园林工程[M].北京：中国林业出版社，1996. 居住区绿地设计规范DB11/T 214-2003 城市绿化工程施工及验收规范CJJ/T82-99 环境景观--室外工程细部构造03J012-1 指导教师签字：苏维2011年11 月16 日
施工图设计总说明 Ⅰ设计说明 一. 工程概况 项目名称：日溪乡党洋村畲族文化公园 二. 设计依据 1. 现行国家颁布有关工程建设的各类规范、规定与标准。 2. 业主提供的基地现场有关现状基础资料。 3. 业主认可的方案设计有关文件(其中包括业主反馈信息、方案设计与扩初设计评审会意见)。 三. 设计范围 园林景观设计 四. 设计深度 1. 参照“建设工程设计文件编制深度的规定”中建筑施工图设计深度的要求。 2. 本设计单位内部技术管理条例中有关规范要求。 五. 一般说明 1. 本工程设计除注明者外，标高采用绝对标高(业主提供)，坐标采用何种坐标系，均与标高一致为业主所提供的数据；图纸中所标的尺寸均以毫米(mm)为单位，标高以米(m)为单位。 2. 除图纸中注明者外本设计所指距地高度均指距离完成面高度。 3. 本工程铺装地面的排水坡度应设在1%左右，若出于景观需要，可将排水坡度设定在2%~3%在的范围；景观道路的路面横坡坡度设定在1%~2%，最小纵坡度设定在0.5%以上，以确保路面排水畅通。 4. 所有地面工程、墙体工程及综合工程中的驳岸与景石布景工程，应在主体工程、地下管线完工后，方可进行施工。 5. 特殊工艺如雕塑、喷泉、艺术假山、钢及膜结构等等，其详细施工图纸与施工安装应由专业队伍负责，但须同时向设计单位提供相关的施工图纸，并由专业队伍派人员赴现场施工或配合土建施工。 6. 各种施工安装必须严格遵守国家颁布的有关部门标准及各项施工验收规范的规定，并与结构、水电、绿化等专业施工图纸密合切地配合。 (二). 图例 本工程设计图纸中总平面图、分区图、铺装平面图、植物配置图、景观灯具及城市家具布置图均示有图例说明。 六. 土建说明 (一). 材料要求 1. 结构材料 1) 混凝土材料：除图纸中注明者外，本工程的混凝土强度等级应采用C20，垫层(在钢筋结构下)为C15；钢筋混凝土若用在景观道路与铺地上，预制的为C20，现浇的为C25；若用在构筑物、园建小品及水池等等上，预制的为C15，现浇的为C20~25；钢筋采用HPB235，应符合国家标准有关规定。 2) 砖砌体材料：除图纸中注明者外，本工程所用的砌体均为MU10非粘土砖，规格为240×115×53mm，M5砌筑砂浆；如果墙体厚度为1/4标准砖，则采用1:2.5水泥砂浆砌筑；用于基础及承重砌块不得使用轻集料混凝土砌块。 3) 金属件材料：除图纸中注明者外，本工程所用的圆钢、方钢、钢管、型钢、钢板等均采用Q235--AF钢；不锈钢材应符合国家标准中的有关规定；焊接及焊接材料也应符合国标中的有关技术规定，焊缝应满焊并保持焊缝均匀，无裂缝、过烧现象，外露处应挫平、磨光；焊条用E43系列，焊缝高度6mm，钢与不锈钢之间的焊接采用不锈钢焊条；各金属构件表面应光滑平直、无毛
景观设计说明范文 兰州石化学校园林规划设计 1.总述 石化学校新址位于兰州市安宁区兰州交通大学后部，新增总面积约128亩左右，其中建筑面积约占总面积的35～40％，道路面积约占总面积的15～20％，景观面积约占3～5％，绿化面积约占30～35％左右．新址新建行政楼一栋，教学楼一栋，图书馆与实验楼各一栋，学生宿舍四栋，综合楼一栋，体育场一个，食堂一座，还有活动中心与体育器材室及配电室等。建筑小品主要包括入口处的大门主广场、假山喷泉、花架一座、还有小游园的亭子一处、主楼边的广场与喷泉、主楼后花园中的亭子、以及宿舍楼前的花架一座、还有图书馆周边的小型广场以及雕塑，设计中还包括了一部分小品设计。总体效果见图纸2。 2.主体规划思想与设计理念 该设计以为广大师生服务为宗旨，目的在于为学生、老师提供一个防暑、防寒、防风、防尘、防噪的学习工作环境和优美的居住、生活、休息、活动场所。 该设计主要以规整式布局为主，在游园以及主楼后部林区采用自然式布局，做到规整与自然式相结合，在山水之间为学生提良好的学习环境。 主体建筑周围的绿化突出安静、清洁的特点，形成具有良好环境
的教学区。其布局形式与建筑相协调，为方便师生通行，多采取规则式布置。在建筑物的四周，考虑到室内的通风、采光的需要，靠近建筑物栽植了低矮灌木或宿根花卉，离建筑物八米以外栽植乔木，在建筑物的背阴面选用耐荫植物。园内树种丰富，并挂牌标明树种的名称、特性、原产地等，使整个校园成为普及生物学知识的园地。 本设计中设计理念主要突出以“人”为本，体现了校园文化特色和时代特色。 2.1以“人”为本，突出绿化服务功能： 校园的绿化本着为师生服务为主的原则，力求创造景色宜人、愉悦舒适的环境，为师生以及其他职工提供学习知识、交流思想、启发智力、表达感情、休闲娱乐的人性化空间。 2.2体现校园文化特色，突出“教书育人”的气氛： 充分挖掘校园环境特色和文化内涵，体现校园景观的文化特色，起到寓教于游的作用，来陶冶师生的情操，培养其健康向上的人生态度。 2.3体现时代特色，突出时代精神： 通过建筑、小品等现代材料的应用，建筑造型等的现代化设计，体现时代特色；在景观营造上，以植物造景为主，坚持乔、灌、草多层次复式绿化，坚持环境建设和功能建设同步，创造良好的生态环境和理想的读书治学环境，体现人与自然和谐发展的时代要求。 3.道路设计 主干道设计宽度为8米，次要道路设计路宽为4～6米，路边人
景观施工图设计指导手册 景田春景观设计工程有限公司 编制人：程用男 编制日期： 目录 第一部分总则
第二部分景观施工图设计类别 一、硬景景观施工图 二、水景施工图 三、软景（植被）施工图 四、构筑物施工图 五、水电施工图 六、环境设施及小品 第三部分景观施工图制图规范 一、图纸幅面 二、图纸标题栏 三、绘图比例 四、图层、线型、图例标准 五、字体要求 六、符号标准 七、尺寸标准 八、作图软件规范设置 九、图纸内容及要求 第四部分景观施工图制作流程及要求 一、组建项目组员 二、方案设计交接及注意事项 三、施工图设计前期提取资料 四、施工图制作时间安排 五、施工图管理 第五部分景观施工图设计成果审查要点 第六部分施工图服务工作目标
第一部分总则 1、工作目标 、规范化——有效提高设计的工作质量 、标准化——提高设计的工作效率 、网络化——便于网络上规范化管理和成果共享 2、工作风格 不提倡个人绘图表达风格，CAD制图的表达应清晰、完整、统一，适用于我公司景观工程及相关领域中的CAD制图。 3、依据 在国家相应标准及规范的基础之上，结合公司以往项目以及从其他公司项目吸取、累计经验，对景观设计中的一般要求和常用做法进行有必要的明确补充和完善。 4、出图要求 施工图的设计文件要完整，内容深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。 第二部分景观施工图设计类别 景观施工图设计分为以下几大类：
硬景 水景 软景 构筑物 水电 环境设施及小品 第一节：硬景景观施工图 一、硬景类别 （1）铺装 A、沥青 B、混凝土 C、粘土砖、广场砖 D、花砖 E、天然石 F、沙砾 G、沙土 H、土I、木J、草皮K、合成树脂 （2）栈台、台阶 （3）路缘石 A、砖路缘 B、花岗岩路缘 C、卵石路缘 D、天然石路缘 E、混凝土路缘 （4）围墙、挡土墙、边沟 直墙式：A、混凝土挡土墙B、砖砌挡土墙 坡面式：C、混凝土挡土墙D、锥形石砌挡土墙 E、乱石砌挡土墙 F、天然石挡土墙 G、嵌草皮混凝土挡土墙 二、材料选择 1，花岗岩、青石板 人行道铺地、景墙压顶（经济型）、墙面、花池贴面、楼梯踢面：20mm厚（荔枝面30 mm厚）无特殊需要的楼梯踏面：≤30mm厚 花池、泳池、树池、景墙压顶≤30mm厚，最大不宜超过80 mm厚 车行道：30mm厚 水中汀步：50-80mm厚 草中或卵石中汀步：30-50 mm厚 2，文化石、黄木纹、砂岩、火烧岩 人行道铺地、景墙压顶（经济型）、墙面、花池贴面20mm厚
一、地块概括 二、规划依据 1.国家现行的相关设计规范、规定。 2.建设方提供的《桓台实验学校修建性详细规划》。 三、设计理念 “最大限度地激发人们与其他学生、教师、艺术作品、书本及非常规活动的即兴交流……校园规划的功能不仅仅是为教学活动提供物质环境，只有当校园规划具备激发好奇心，促进随意交流谈话的特质时……它所营造的校园氛围才具有真正最广泛意义上的教育内涵。”（《人性场所》） 以营造文化氛围为指导思想，创造最适孩子们学习、游戏和进行体育锻炼的学习生活空间。 四、设计原则 注重“以人为本”，强调环境的整体和谐，使景观的观赏性与功能性得到最大限度的相互统一。 1.生态原则： 生态原则是设计的首要原则。随着社会的进步，对于绿地的生态的理解，也在一步步地加深起来。生态是物种与物种之间的协调关系，是景观的灵魂。设计中采用以乡土树种为主的多物种生态原则，尽可能多的布置多物种的植物群落，从而达到最佳的滞尘、降温、增加湿度、净化空气、吸收噪音、美化环境的作用。 2.功能性原则： 景观的功能性是不可缺少的。设计中尽量做到景观与功能相结合、相统一，既要考虑景观小品的实际功用，又要满足人们的审美要求；针对空间使用者的不同，空间尺度也有所不同。 3.植物造景原则： 注重绿化与美化相结合，由于树木高低、树冠大小、树形姿态与色彩的四季变化等，都能使居住环境具有丰富的变化，增加绿色层次，加深空间感，可以打破建筑线条的平直、单调的感觉，使整个校园显得生动活泼。 五、景观结构分析与布局 1.景观结构： 根据规划功能分区，全园有四大部分功能区：教学区（小学部分、中学部分）、行政区、体育运动区（小学部分、中学部分）、生活休闲区。由此展开景观规划布局结构，“三心两轴，一带八区”，点、线、面充分融合。
一、总则 1、工作目标 1.1规范化——有效提高设计的工作质量； 1.2标准化——提高设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 2、工作范围 本标准是依据建筑CAD制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的CAD制图。 3、工作风格 本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。CAD制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 封面 图纸目录 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。 建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图； 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx （汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。 汉字字型优先考虑采用hztxt.shx和hzst.shx； 西文优先考虑romans.shx和simplex或txt.shx。 所有中英文之标注宜按下表执行 常用字型表表1 用途字型字高宽高比 比图纸名称中文 St64f.shx 10mm 0.8 说明文字标题中文 St64f.shx 5.0mm 0.8 标注文字中文 Hztxt.shx 3.5mm 0.8 说明文字中文 Hztxt.shx 3.5mm 0.8
目录 一、地块概括--------------------------------------------------------------------2 二、规划依据--------------------------------------------------------------------2 三、设计理念--------------------------------------------------------------------2 四、设计原则--------------------------------------------------------------------2 五、景观结构分析与布局-------------------------------------------------------3 六、分区景观设计说明----------------------------------------------------------4 七、种植设计--------------------------------------------------------------------7 八、铺装设计--------------------------------------------------------------------8 九、灯光设计--------------------------------------------------------------------8 十、绿化种植给水设计----------------------------------------------------------8
浅述园林景观施工图设计的要点 发表时间：2019-09-22T00:02:11.843Z 来源：《基层建设》2019年第19期作者：古惠玲 [导读] 摘要：伴随着城市文明建设的逐步完善，景观设计与建筑、规划等领域关系日益密切，发展中常需要协调之间的关系。 广州山水比德设计股份有限公司 501308 摘要：伴随着城市文明建设的逐步完善，景观设计与建筑、规划等领域关系日益密切，发展中常需要协调之间的关系。由于我国园林景观的发展起步得比较晚，因而不如建筑的专业性和规范性，园林景观的规范性总会有不完善之处或者需要重点注意的方面。园林景观施工图纸的专业性规范性在行业的发展过程中也不断地提升和完善，专业分工更加明细。 关键词：园林景观；施工图设计；要点 引言：能否做好园林景观施工图设计工作，关乎到后续工程施工工作能否顺利开展，关乎到能否建成人们脑海里最理想的园林景观。在设计园林景观施工图时，要全方位的考虑人的个性化需要，在保证施工图的可行性与逻辑性的同时，迎合园林景观工程建设的基本要求。 1、园林景观施工图的作用 园林景观设计分为三个阶段，即项目设计、施工图纸和现场施工阶段。园林景观设计是真实地反映设计时脑海中想象的景物和现实结合的体现，合理的施工图可以很好地将园林设计的景观完美的体现出来；并通过图纸表达方式将设计方案转化为具有施工指导作用的文件。有以下四个方面的作用： ①园林工程施工指导性文件。指导施工园林景观的施工图主要是针对施工人员的施工进行设计的，施工单位才能有具体的施工指导方案，才知道具体的施工步骤和施工标准。②提供一个甲方和项目建设预算的依据。给客户明确自己园林建设方面的各项成本，对预算方面有个认知。使施工过程更加顺利、便捷、高效。同时。在施工的过程中，设计人员也要根据施工的实际情况。对图纸不断的进行完善，将园林景观尽可能完美地展现在人们面前。③园林施工组织和管理的主要参考文件。④监理方实施监理的主要依据是更好地达到园林设计的效果，需要监理的现场监督和指导，施工图纸则给了监理人员指导和监督的依据，通过这些图纸，监理工作人员就知道施工人员哪些方面出现问题，需要怎么改正等，进一步保证施工人员的施工质量。 2、园林景观施工图设计的主要内容 在设计园林景观施工图的过程中，设计者必须在编制设计方案后，结合设计方案的相关要求，在遵守设计制度与设计流程的基础上，重点开展施工图的设计工作。通常而言，在设计园林景观施工图的时候，要重点参考园林景观竖向布置图与工程总平面图，确保施工图中包含着后续工程实际施工活动开展的具体安排。因此，首先要顾及到一系列会对园林景观施工图设计的合理性产生影响的因素，又要顾及到园林给排水结构的设计与园林景观结构的设计。 在具体地设计园林景观施工图的过程中，应重点从植物种植设计与土建设计两方面着手开展组织设计活动。园林景观土建的设计对象主要有园林景观建筑小品与铺装两种，通过这两方面的设计，能充分反映出园林景观的整体风格。与此同时，设计人员要积极沟通、交流，相互之间共同分享信息，提高设计的科学性与合理性，从而为植物种植设计与建设设计的合理性提供保障。最为重要的是，在设计园林景观植物的种植时，相关设计者应加大力度了解并掌握园林景观设计方案中提及的所有内容与相关要求，结合个人多年来积累的相关经验以及专业能力、知识基础进行设计。考虑到后期植物种植设计的科学性，设计人员在开展设计工作的过程中必须重点思考栽种密度、植物类型、总体搭配等诸多问题。倘若设计方案中提及的植物类型、植物名字很复杂，在条件允许的前提下应具体地记录下相关信息资料，为后续开展管理工作与种植植物奠定基础。 3、园林景观施工图设计的要点 3.1园林景观铺装设计 园林景观中的铺装设计主要对象是广场、公园、道路等地面相关铺装，设计时要重点放在在选材上。由于铺装材料的材质、颜色、纹理、硬度等的不同，不同的搭配会产生不同的视觉呈现的效果，这些效果同时也是影响景观风格的关键要素。一般园林景观常用的铺装材料可分为花岗岩、大理石、板岩、砂岩、砖、木等。基于此，铺装设计时要结合各类材质自身的特点，通过组合，搭配出设计的效果，同时也要让设计的铺装更能满足功能的需求，更能与周边的环境相融合相协调，更能让人感觉到舒适。在传统园林景观设计中更偏重于色调的统一性，主要是让色调更协调，所以整个色彩都是运用相同的色系做搭配。但现代的设计会借助对比色让色彩呈现出不同风格，强烈的颜色对比，给景观呈现出不同的搭配风格，并让搭配理念更匠心独运。铺装设置的重点为选材与组合，铺装材料最好要根据设计方案的风格选择，不同的风格不同的搭配。如现代风格可以做些直线条，欧式风格可以铺成曲线或对称。 3.2园林景观的小品设计 园林景观的小品设计也在施工图中必不可少的一部分。小品在园林景观中可起到点睛的作用。小品不仅要追求艺术的完美外形，也需要体现艺术的实用性价值。其中涉及细节内容包括小品的大小高度、座椅长度高度等，这些内容在设计时都要契合人体工程学要求，更要体现出园林景观建设的人性化要求。另外园林建设的小品也能体现出景观建设中多元化发展要求，尤其在现代园林景观建设施工中如果适当的融入古典元素，使整个园林建设更具历史韵味。 小品设计时，也要考虑地域差异性，结合项目当地的风格。可根据当地的名人设计题材，也可根据当地有名的故事而设计。地域文化是园林景观建设的一个重要的因素。另外注意小品设计时要结合当地风俗，有些小品是涉及信仰的忌讳的。 3.3植物种植设计 园林景观中种植植物能美化景观，能充当景观功能，也能改善环境。但植物的选择方面需注意应适宜当地的气候环境，最好选择适宜当地水文气候的植物，并且种植时的搭配和密度都需要有参数限制。 绿化设计时也要考虑好项目的投资成本，项目的绿化造价，要求满足绿化设计的求。选用的苗木无论在品种、地域性还是规格方面都要适应项目的需求，例如是做防护带的，要选择用抗风抗弯树高的品种；如果是做花境的要选用些色彩丰富或观赏性好的品种。如果是在水边，要选择一些水生植物或耐水的植物。当然，用这些品种的前提条件是在当地能种活种好。 3.4水景设计 水景施工图包括人工水体、各类水池、溪流、跌水瀑布、旱喷泉等。在水景施工图设计中需要做的详图都必须清楚的表示出各个节点
