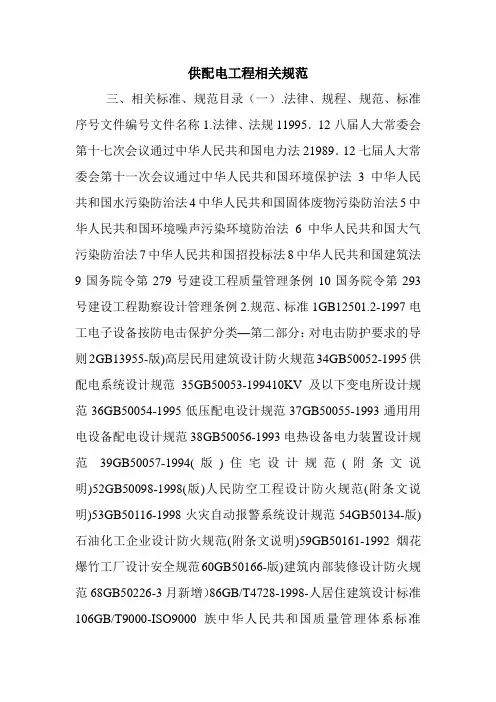

三、相关标准、规范目录
（一）.法律、规程、规范、标准
序号文件编号文件名称
1.法律、法规
1 1995．12八届人大常委会第十七次会议通过中华人民共和国电力法
2 1989．12七届人大常委会第十一次会议通过中华人民共和国环境保护法
3 中华人民共和国水污染防治法
4 中华人民共和国固体废物污染防治法
5 中华人民共和国环境噪声污染环境防治法
6 中华人民共和国大气污染防治法
7 中华人民共和国招投标法
8 中华人民共和国建筑法
9 国务院令第279号建设工程质量管理条例
10 国务院令第293号建设工程勘察设计管理条例
2.规范、标准
1 GB 12501.2-1997 电工电子设备按防电击保护分类—第二部分：对电击防护要求的导则
2 GB 13955-2005 剩余电流动作保护装置安装和运行
3 GB 14050-2008 系统接地的形式及安全技术要求
4 GB 14821.1-1993 建筑物电气装置—电击防护
5 GB15544—1995 三相交流系统短路电流计算
6 GB 16895.1-199
7 建筑物电气装置—第一部分：范围、目的和基本原则
7 GB 16895.2-1997 建筑物电气装置—第四部分：安全防护第42章：热效应保护
8 GB 16895.4-1997 建筑物电气装置—第五部分：电气设备的选择和安装第53章：开关设备和控制设备
9 GB 16895.3-2004 建筑物电气装置—第五部分：电气设备的选择和安装第54章：接地配置、保护导体和保护联结导体
10 GB 16895.5-2000 建筑物电气装置—第四部分：安全防护第43章：过电流保护
11 GB 16895.6-2000 建筑物电气装置—第五部分：电气设备的选择和安装第52章：布线系统
12 GB 16895.7-2000 建筑物电气装置—第七部分：特殊装置或场所的要求第704节：施工和拆除场所的电气装置
13 GB 16895.8-2000 建筑物电气装置—第七部分：特殊装置或场所的要求第706节：狭窄的可导电场所
14 GB 16895.9-2000 建筑物电气装置—第七部分：特殊装置或场所的要求第707节：数据处理设备用电气装置的接地要求
15 GB 16895.10-2001 建筑物电气装置—第四部分：安全防护第45章：欠电压保护
1
十、 施工方法及技术措施 （一）变压器安装调试 1．施工前的准备 落实变压器安装的作业要求，了解变压器制造厂的技术文件，掌握变压器器身重量、油重等技术参数，针对变压器安装工作进行技术交底。2．变压器本体就位 变压器在运输或装卸前，应该核对高、低压侧方向，避免安装时调换方向发生困难。 变压器就位应由起重工作业，电工配合,根据本项目实际情况进行吊装就位。车间变压器一般为室内安装，安装时用枕木及槽钢铺垫至和变压器基础平齐并延伸至室外作为安装用辅助平台，变压器卸车后吊放到铺设的安装用
平台上，再采用手拉葫芦牵引至室内基础上稳装，稳装时采用焊接固定。 变压器在搬运中不应有冲击或碰撞，机械牵引时变压器受力均匀，平稳前进。进入变电所时，倾斜不应超过15°，机械牵引变压器的钢丝绳必须围在油箱四角，并垫橡皮或木块加以保护，但绝不允许围绕在油管上。 变压器油箱盖上的四个吊环作为吊芯用。若要进行整体吊装时，只能采用油箱侧壁上端的吊耳。变压器就位时，应注意其方位和尺寸应与图纸相符，允许误差为±25mm。变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器，应使其顶盖沿气体继电器气流方向有1%~⒈5%的升高坡度（制造厂规定不需安装坡度者除外） 3．变压器的器身检查 检查时应符合下列规定：检查时间应选择在天气干燥、晴朗、无风、相对湿度较小的情况下进行，器身检查时应有防尘措施。 器身检查的主要内容与要求：器身各部位应无移动现象，所有螺栓应紧固，绝缘螺栓无损坏，防松绑扎完好；铁芯应无位移变形，铁扼与夹件间的绝缘垫应良好、铁芯应无多点接地，打开接地片，用摇表测量铁扼螺杆与铁芯、铁扼与夹件、螺杆与夹件间的绝缘电阻；各绕组排列应整齐，间隙均匀，油路无阻塞现象；绝缘层应完整、无破损、变位现象，绕组轴向压紧应无松动；绕组引线端部各接线部分的焊接应牢靠，引线绝缘层包扎牢固、无破损、拧弯现象，其固定支架应紧固，引线裸露部分应无毛刺和尖角；器身检查时还应清理油箱底部，不得有遗留杂物。 4．电力变压器调试 （1）测量绕组连同套管的直流电阻：测量应在各分接头的所有位置进行。
1 总则 1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。 1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。 1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语 2.0.1预期接触电压 prospective touch voltage 人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。 2.0.2约定接触电压限值 conventional prospective touchvoltage limit 在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。 2.0.3直接接触 direct contact 人或动物与带电部分的电接触。 2.0.4间接接触 indirect contact 人或动物与故障状况下带电的外露可导电部分的电接触。 2.0.5直接接触防护 protection against indirect contact 无故障条件下的电击防护。 2.0.6间接接触防护 protection against indirect contact 单一故障条件下的电击防护。 2.0.7附加防护 additional protection 直接接触防护和间接接触防护之外的保护措施。 2.0.8伸臂范围 arm’s reach 从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。 2.0.9外护物 enclosure 能提供与预期应用相适应的防护类型和防护等级的外罩。 2.0.10保护遮栏 protective barrier 为防止从通常可能接近方向直接接触而设置的防护物。 2.0.11保护阻挡物 protective obstacle 为防止无意的直接接触而设置的防护物。
供配电工程施工组织设计 xxxxx供配电工程
施工组织设计 一、施工组织设计 一、编制依据 1、本工程设计图纸。 2、本工程电缆线路及高压开关柜低压配电柜变压器安装工程招标文件。 3、本工程电缆线路及高压开关柜低压配电柜变压器安装工程招标答疑。
4、国家现行变配电安装工程施工及验收规范及质量检验评定标准。 5、本公司ISO9002质量手册、程序控制文件及作业指导书。 6、本公司多年的施工经验和施工管理能力及技术装备。 7、工程项目施工现场实际情况、施工环境、施工条件和自然条件。 二、编制说明 本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工组织设计》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。本《施工组织设计》是直接指导施工的依据。围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。 三、工程概况 1、本工程为xxxx供配电工程。本期工程中安装设备有户外6KV环网柜一台，315KVA箱式变电站四台，户外低电配电柜十五台，三相计量控制箱三台，单元电表箱五十台。 2、建设规模： 项目名称容量/数量 变压器容量（KVA）1260KVA 高压柜(台) 低压柜(台) 计量柜（台）
6KV电缆线路(KM) 1KV电缆线路（KM） 四、主要工程量表 五、施工部署： １、施工组织机构设置： 1.1.成立项目经理部 项目经理部全面负责本次施工任务的安全、技术、质量、材料、人员等的管理及协调，负责组织完成项目工程的各项经济技术指标；负责协调项目建设中的甲乙方、部门之间、项目工地与地方之间的关系；对参与该次工程的人员进行有关工程施工规范的学习，施工前认真组织技术交底，让每个人弄清楚技术要求和施工方法。 1.2.项目管理组织机构 项目经理
10kV配电房设计相关要求10kV配电房是供配电系统中的一个重要环节，其设计的优劣对终端用户用电质量造成极大影响。本文对10kV配电房的设计规范及存在的问题进行探讨，共同交流以便提高。 一、配电房的优点 1.变压器装于室内，不受日晒雨淋等自然因素的影响，防止坏人破坏和偷盗变压器铜心，用户放心，可延长变压器使用寿命，且有防老鼠人内造成电气事故的功能。 2.用户计费总表装于室内，上锁交由供电部门直接管理，用户无法入内，只能维护管理装于室外各分路的计费分表。 3.高压.低压均采用架空线，成本低，易安装，维护检修方便，易发现和排除故障，线路对地距离符合规程规范要求。 二、10kV配电房设计规范 1.配电房的位置应靠近用电负荷中心，设置在尘埃少.腐蚀介质少.干燥和震动轻微的地方，并宜适当留有发展余地。 2.配电房的布置必须遵循安全.可靠.适用和经济等原则，并应便于安装.操作.搬运.检修.试验和监测。 3.配电房内除本室需用的管道外，不应有其它的管道通过。室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接；配电屏的上方不应敷设管道。 4.落地式配电箱的底部宜抬高，室内宜高出地面50mm以上，室
外应高出地面200mm以上。底座周围应采取封闭措施，并应能防止鼠.蛇类等小动物进入箱内。 5.同一配电房内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。 6.成排布置的配电屏，其长度超6m时，屏后通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时其间尚应增加出口。 7.配电房屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。 8.配电房长度超过7米时，应设两个出口，宜布置在配电房的两端。当配电房为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。配电房的门均应向外开启，但通向高压配电室的门应为双向开启门。 9.配电房的顶棚.墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。 10.当严寒地区冬季室温影响设备的正常工作时，配电房应采暖，炎热地区的配电室应采取隔热.通风或空调等措施。 11.位于地下室和楼层内的配电房，应设设备运输的通道，并有良好的通风和可靠的照明系统。 12.配电房的门.窗关闭应密合；与室外相通的洞.通风孔应设防止鼠.蛇类等小动物进入的网罩，其防护等级不宜低于《外壳防护等级分类》（GB4208-84）的IP3X级。直接与室外露天相通的通风孔还
