二、地质构造及地质图
Ⅰ．名词解释
1．地质构造P23
构造运动引起地壳岩石变形和变位，这种变形、变位被保留下来的形态被称为地质构造。
2．地质作用P24
是指由自然动力引起地球（最主要是地幔和岩石圈）的物质组成、内部结构和地表形态发生变化的作用。
3．绝对年代法P25
是指通过确定地层形成时的准确时间，依此排列出各地层新、老关系的方法。
4．相对年代法P25
是通过比较各地层的沉积顺序、古生物特征和地层接触关系来确定其形成先后顺序的一种方法。
5．褶皱构造P32
在构造运动作用下，岩层产生的连续弯曲变形形态。
6．背斜P32
岩层弯曲向上凸出，核部地层时代老，两翼地层时代新。正常情况下，两翼地层相背倾斜。
7．向斜P32
岩层弯曲向下凹陷，核部地层时代新，两翼地层时代老。正常情况下，两翼地层相向倾斜。
8．节理P35
是指岩层受力断开后，裂面两侧岩层沿断裂面没有明显的相对位移时的断裂构造。
9．断层P37
是指岩层受力断开后，断裂面两侧岩层沿断裂面有明显相对位移时的断裂构造。

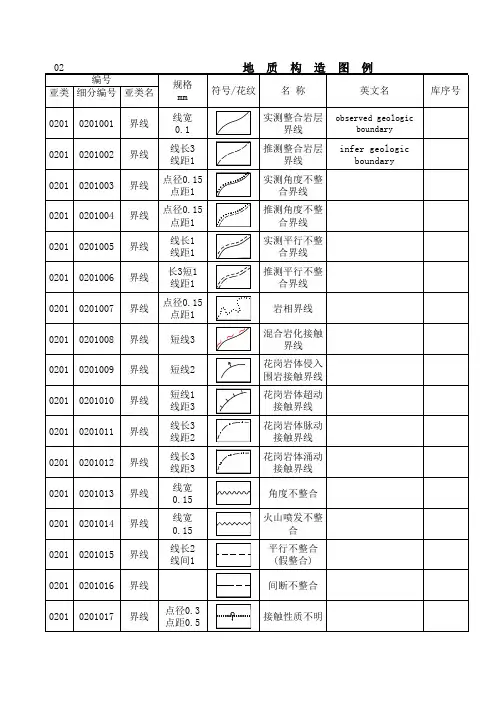

10．地质图P43
是把一个地区的各种地质现象，如地层、地质构造等，按一定比例缩小，用规定的符号、颜色和各种花纹、线条表示在地形图上的一种图件。
Ⅱ．单项选择题（在下列各题中选最佳答案，将其代码填在括号中）
1．岩层产状是指（）。P31
A．岩层在空间的位置和分布B．岩层在空间的延伸方向
C．岩层在空间的倾斜方向D．岩层在空间的倾斜程度2．岩层的倾角表示（）。P31
A．岩层面与水平面相交的夹角B．岩层面与水平面相交的交线方位角
C．岩层面最大倾斜线与水平面交线的夹角D．岩层面的倾斜方向3．当岩层界线与地形等高线平行时，岩层是（）。P30
A．缓倾岩层B．陡倾岩层C．水平岩层D．直立岩层4．岩层产状记录为145∠5时，表示岩层的走向为（）。P32 A．5°B．145°C．35°D．175°
5．岩层产状记录为S45°E∠15°S时，表示岩层倾向为（）。P31 A．N45°E B．S45°E C．S45°W D．N45°W
6．褶曲存在的地层标志是（）。P34
A．地层对称重复B．地层不对称重复
C．地层不对称缺失D．地层对称缺失
7．褶曲按横剖面形态分类，主要依据褶曲（）的相互关系分类。P33 A．枢纽和轴面产状B．轴面产状和两翼岩层产状
C．轴面产状和轴线产状D．枢纽和两翼岩层产状
8．轴面倾斜，两翼岩层倾向相反，倾角不等的褶曲是（）。P34 A．直立褶曲B．平卧褶曲C．倾斜褶曲D．倒转褶曲9．轴面倾斜，两翼岩层产状倾向相同,其中一翼为倒转岩层的褶曲是（）。P34
A．直立褶曲B．平卧褶曲C．倾斜褶曲D．倒转褶曲10．地层对称重复，中间老，两边新，地层界线平行延伸，表示该地区存在（）。P32
A．水平背斜B．水平向斜C．倾伏背斜D．倾伏向斜11．节理延伸方向与岩层延伸方向一致时，叫做（）。P36 A．倾向节理B．斜交节理C．走向节理D．横向节理12．节理按成因分为原生节理，构造节理和（）。P35
A．冷缩节理B．张节理C．成岩节理D．次生节理
13．正断层是指断层的（）的现象。P37
A．上盘相对向上运动B．上盘相对向下运动
C．下盘相对向下运动D．两盘水平错动
14．逆断层是指断层的（）的现象。P38
A．下盘相对向上运动B．下盘相对向下运动
C．上盘相对向下运动D．两盘水平错动
15．构造角砾岩是断层存在的（）。
A．唯一标志B．重要标志C．必要条件D．充分条件16．地层出现不对称重复，缺失时，则有（）存在。
A．向斜B．背斜C．断层D．角度不整合接触
17．当岩层走向与断层倾向一致时，叫做（）。P39
A．走向断层B．倾向断层C．斜交断层D．横断层
18．泥裂开口所指的方向一定是（）。P26
A．岩层的底面B．岩层的顶面C．地表的表面D．河床的底面19．有一剖面的地层由新到老为P2P1C3C2O2O1?3，其中缺失了（）。
A．C1S B．C1SO3C．C1DO3 D．C1DSO3
20．有一剖面的地层由新到老为K2K1J3C2C1D3，其中缺失了（）。
A．J2J1T B．J2J1P C．J2J1TPC3D．J2PC3
21．早期沉积岩受后期岩浆挤压、烘烤和进行化学反应，接触处的原沉积岩出现变质现象，两者的接触关系是（）。P28
A．沉积接触B．侵入接触C．不整合接触D．整合接触22．沉积接触是指（）的接触关系。P28
A．沉积岩之间B．岩浆岩之间
C．先有沉积岩，后有岩浆岩D．先有岩浆岩，后有沉积岩23．角度不整合接触是两套地层（）的一种接触关系。P27 A．产状平行，时代不连续B．产状不平行，时代不连续
C．产状平行，时代连续D．产状不平行，时代连续
24．上下地层产状一致，中间缺失某一时代的地层，这种接触关系称为（）。P27
A．整合接触B．平行不整合接触C．角度不整合接触D．沉积接触25．有一套地层由新到老为K2K1J2J1T2T1P2P1，产状平行，该套地层为（）。
A．整合与假整合接触B．整合与角度不整合接触
C．假整合与角度不整合接触D．都是假整合接触
26．地质时代从老到新划分为（）。P29
A．宙、代、世、纪B．宙、世、代、纪
C．宙、代、纪、世D．宙、世、纪、代
Ⅲ．多项选择题（蓝色为不选项）
1．属于内能的为（）。P24
A．重力能B．生物能C．旋转能D．热能
2．属于外能的为（）。P24
A．太阳辐射能B．日月引力能C．热能D．生物能
3．以下属于内动力地质作用的为（）。P24
A．构造运动B．风化作用C．变质作用D．重力的地质作用4．以下可用于判断岩层新老关系的层面构造为（）。P26 A．泥裂B．虫迹C．雨痕D．波痕
5．沉积岩间的接触关系分为（）。P27
A．整合接触B．不整合接触C．沉积接触D．侵入接触6．按横剖面上轴面和两翼岩层产状分类，褶曲可分为（）。P33 A．直立褶曲B．倾斜褶曲C．倒转褶曲D．平卧褶曲7．节理按成因分类，可分为（）。P35
A．原生节理B．构造节理C．次生节理D．变质节理
8．节理按与岩层产状的关系，可分为（）。P36
A．平行节理B．走向节理C．斜交节理D．倾向节理9．根据断层面产状与岩层产状的关系，可分为（）。P39 A．走向断层B．倾向断层C．平行断层D．斜向断层10．岩层产状记录为45°∠45°时，表示岩层的（）。
A．倾向为45°B．走向为45°C．走向为135°D．走向为315°11．向斜的表现为（）。
A．地层中间新，两边老B．地层中间老，两边新
C．两翼岩层倾向相同D．两翼岩层倾向相反
12．（）的褶曲叫做水平褶曲。
A．两翼岩层平行延伸B．轴线水平C．枢纽水平D．脊线水平13．断层构造（）。
A．只是岩石受力作用产生的破裂面
B．沿断裂面两侧岩体有明显位移
C．使地层出现不对称重复，缺失
D．必须具有擦痕，摩擦镜面，构造岩等伴生现象
14．根据地层中的化石的种属，可以确定（）。P26
A．地层生成时间B．地层生成的层序
C．地壳运动的时间D．古地理环境和古气候条件
Ⅳ．改错题
1．岩层的褶皱和断裂是由地壳的垂直运动引起的。P23
岩层的褶皱和断裂是由地壳的水平运动引起的
2．海侵和海退是由地壳的水平运动引起的。P23
海侵和海退是由地壳的垂直运动引起的。
3．相对地质年代是根据各个地质时期的地层的准确生成时间，按先后顺序排列的。P24
绝对地质年代是根据各个地质时期的地层的准确生成时间，按先后顺序排列的。
4．绝对年代法是通过比较各地层的沉积顺序、古生物特征和地层接触关系来确定其形成先后顺序的一种方法。
相对年代法是通过比较各地层的沉积顺序、古生物特征和地层接触关系来确定其形成先后顺序的一种方法。
5．沉积接触是指沉积岩间的接触关系。P28
沉积接触是指后期沉积岩覆盖在早期岩浆岩上的一种接触关系。
6．假整合接触是指地层间看起来不整合，实际上是整合的。P27 平行不整合接触：又称假整合接触。指上、下两套地层间有沉积间断，但岩层产状仍彼此平行的接触关系。
7．褶曲是指岩层受力变形后产生的连续弯曲现象。P32
褶皱构造在构造运动作用下，岩层产生的连续弯曲变形形态，称为褶皱构造。褶皱构造中任何一个单独的弯曲都称为褶曲，褶曲是组成褶皱的基本单元。
8．背斜中岩层弯曲向下凹陷，核部地层时代新，两翼地层时代老。P32 岩层弯曲向上凸出，核部地层时代老，两翼地层时代新。
9．向斜中岩层弯曲向上凸出，核部地层时代老，两翼地层时代新。P32 岩层弯曲向下凹陷，核部地层时代新，两翼地层时代老。
10．正断层是指上盘相对向上滑动，下盘向下滑动的断层。
正断层是指上盘相对向下滑动，下盘向上滑动的断层。
11．逆断层是指上盘相对向下滑动，下盘向上滑动的断层。
逆断层是指上盘相对向上滑动，下盘向下滑动的断层。
Ⅴ．判图题
1．读图，分辨下图中地层接触关系，并说明各接触关系的特征。
答：（a）为整合接触。其特点是：沉积时间连续，上、下岩层产状基本一致。（b）为平行不整合接触，其特点是上、下两套地层间有沉积间断，但岩层产状仍彼此平行。（c）为角度不整合接触，其特点是上、下两套地层间，既有沉积间断，岩层产状又彼此角度相交。
2．判断下图中岩层的新老关系，并说明理由。
答：图（a）中，岩浆岩（2）老，岩浆岩（1）新。后期生成的岩浆岩（1）插入早期生成的岩浆岩（2）中，将早期岩脉或岩体切隔开。
图（b）中，岩浆岩（2）老，岩浆岩（1）新。后期生成的岩浆岩（1）插入
早期生成的岩浆岩（2）中，将早期岩脉或岩体切隔开。
3．读图，分辨下图中地层接触关系，写出其定义，并给出分析依据。
答：（a）侵入接触：指后期岩浆岩侵入早期沉积岩的一种接触关系；（b）沉积接触：指后期沉积岩覆盖在早期岩浆岩上的一种接触关系。
4．指出下图褶皱和断层的基本类型，并说明理由。其中a、b为地质平面图，c、d为地质剖面图。
答：图a是背斜，因为核部地层年代老，两翼地层年代新。图b是向斜，因为核部地层年代新，两翼地层年代老。图c是正断层，因为其上盘下降，下盘上升。图d是逆断层，因为其上盘上升，下盘下降。
5．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来，给出分析依据。
向斜、逆断层
6．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来，给出分析依据。
向斜、正断层
7．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来。
背斜、逆断层
8．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来。
倒转褶皱（连S）
9．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来。
倾伏向斜、正断啊层
10．将下列地质平面图（或剖面图）中所有的地质构造和接触关系的全称在相应位置标注出来。
倾斜背斜、逆断层、侵入接触、O-C平行不整合
11．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来。
倾伏背斜、正断层、侵入接触
12．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来。
背斜-向斜、正断层
13．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来。
O2背斜、侵入接触、K1角度不整合、E2向斜
14．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来。
?2背斜、C3向斜、O-C平行不整合、逆断层
15．将下列地质平面图（或剖面图）中所有的地质构造全称在相应位置标注出来。
沉积接触、平行不整合、（整合接触、）背斜、向斜（褶皱）、逆断层
16．用虚线恢复下列剖面图中褶皱的形态，并用点划线标出轴面位置，在剖面图中标注地质构造并给出分析依据。
答：从左往右轴面分别在“O”、“T”地层内，轴面近似为两翼交角平分线的位置，褶皱从左向右依次为倾斜背斜、直立向斜；左边断层上盘下移、下盘上移，为正断层，右边断层上盘上移、下盘下移，为逆断层。
17．下图为节理与岩层产状关系，写出各编号所代表的节理类型（编号4代表岩层走向）。
1—走向节理；2—倾向节理；3—斜交节理
Ⅵ．简答题
1．简述沉积岩间的接触关系。P27
答：（1）整合接触：一个地区在持续稳定的沉积环境下，地层依次沉积，各地层之间彼此平行，地层间的这种连续、平行的接触关系称为整合接触。
（2）不整合接触：当沉积岩地层之间有明显的沉积间断时，即沉积时间明显不连续，有一段时期没有沉积，称为不整合接触。
2．简述褶曲的分类。P33
答：（1）按褶曲横剖面形态分类：即按横剖面上轴面和两翼岩层产状分类：直立褶曲、倾斜褶曲、倒转褶曲、平卧褶曲。
（2）按褶曲纵剖面形态分类，即按枢纽产状分类：水平褶曲、倾伏褶曲。
3．如何判别褶曲? P34
答：应主要根据地表面出露岩层的分布特征进行判别。一般来讲，当地表岩层出现对称重复时，则有褶曲存在。如核部岩层老，两翼岩层新，则为背斜；如核部岩层新，两翼岩层老，则为向斜。
4．节理调查内容主要包括哪些方面? P36
答：节理的产状、成因类型、力学性质；节理的组数和节理的充填物质及厚度、含水情况等。
5．节理按力学性质如何分类？每种类型有什么特点？P36
节理按力学性质分类可分为剪节理和张节理。
剪节理：为构造节理，由构造应力形成的剪切破裂面组成。与最大主应力成（45?－φ/2）角度相交，其中φ为岩石内摩擦角。剪节理面多平直，常呈密闭状态，或张开度很小，在砾岩中可以切穿砾石。
张节理：可以是构造节理，也可以是次生节理、原生节理等，由张应力作用形成。张节理张开度较大，节理面粗糙不平，在砾岩中常绕开砾石。
6．褶曲有哪两种基本形式？各有什么特点？P32-33
褶曲有背斜和向斜两种基本形式。
背斜岩层弯曲向上凸出，核部地层时代老，两翼地层时代新。正常情况下，两翼地层相背倾斜。
向斜岩层弯曲向下凹陷，核部地层时代新，两翼地层时代老。正常情况下，两翼地层相向倾斜。
Ⅶ．论述题（详细论述下各题）
1．如何确定岩层的新老关系？P25~28
从以下几个方面加以阐述：（1）绝对年代法；（2）相对年代法：①地层层序法；②古生物法；③地层接触关系法。
2．论述断层常见分类P37~ P39
从以下几个方面加以阐述：（1）按断层上下两盘相对运动方向分类；（2）按断层面产状与岩层产状的关系分类；（3）按断层面走向与褶曲轴走向的关系分类；
（4）按断层力学性质分类。
3．如何判别断层是否存在？P39~ P41
从以下几个方面加以阐述：（1）构造线标志；（2）岩层分布标志；（3）断层的伴生现象；（4）地貌标志。（提出地层的重复、缺失和构造不连续）4．岩层产状与岩石边坡坡向间的关系对边坡稳定性有何影响？
从岩层倾向与边坡倾向的关系，岩层倾角与边坡坡角关系等方面进行阐述。
5．详细论述隧道位置与地质构造的关系。
从以下几个方面加以阐述：隧道穿越水平岩层时；；软硬相间的水平岩层中；隧道穿越岩层时；隧道轴线顺岩层走向通过时；隧道与褶曲的关系；隧道与断层的关系等。
6．分析褶皱区如何布置工程建筑。
从在褶皱核部、翼部修建建筑时应注意哪些方面加以阐述。
