10W 射频同轴衰减器
同轴衰减器、射频衰减器、高频衰减器、高功率衰减器、同轴终端、同轴负载
同轴衰减器：
● 频率范围0至26.5GHz,高达2000W 功率 ● 应用于民用,军事,航天,空间技术等 ● 低插损,高隔离度,高功率 ● 可按客户要求订制生产
10W 固定同轴衰减器指标参数：
DC-3GHz 、DC-6GHz 同轴衰减器具体指标参数：
10W同轴衰减器规格尺寸：
10W同轴衰减器实物图：
100W同轴衰减器实物图：
关于同轴衰减器的概述：
衰减器是在指定的频率范围内，一种用以引入一预定衰减的电路。一般以所引入衰减的分贝数及其特性阻抗的欧姆数来标明。在有线电视系统里广泛使用衰减器以便满足多端口对电平的要求。如放大器的输入端、输出端电平的控制、分支衰减量的控制。衰减器有无源衰减器和有源衰减器两种。有源衰减器与其他热敏元件相配合组成可变衰减器，装置在放大器内用于自动增益或斜率控制电路中。无源衰减器有固定同轴衰减器和可调衰减器。
衰减器是由电阻性材料构成。通常的电阻是同轴衰减器的一种基本形式，由此形成的电阻衰减器网络就是集总参数衰减器。通过一定的工艺把电阻材料放置到不同波段的射频微波电路结构中就形成了相应频率的衰减器。如果是大功率衰减器，体积肯定要加大，关键就是散热设计。
优译主要生产：
同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、嵌入式（带线）环形器、宽带环形器、双节环形器、表面封装（SMT）环形器、微带（基片）环形器、波导环形器、高功率环形器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等微波通讯产品，更多产品可参考优译官网：https://www.doczj.com/doc/444017542.html,
射频同轴电缆特性阻抗Z C 的测试 胡 树 豪 这里介绍射频同轴电缆特性阻抗Z C 的6种测试方法。它们同样也适合于双绞线，只不过仪器要转换为差分系统而已。 一、λ/4线接负载法 1、测试方法与步骤： ·待测电缆一段，长约半米（无严格要求），两端装上连接器。扫频范围由仪器低频扫到百余兆赫即可。对于其它长度的电缆，扫频范围请自定。 ·仪器工作在测反射（或回损）状态，作完校正后画面应选阻抗圆图。 ·在测试端口接上待测电缆，电缆末端接上精密负载。 ·画面不外三种情况： 轨迹集中为一点，则Z C = Z 0（测试系统特性阻抗，一般为50Ω）。 轨迹呈圆弧或圆圈状，在圆图右边，则Z C > Z 0 。 轨迹呈圆弧或圆圈状，在圆图左边，则Z C < Z 0 。 ·将光标移到最接近实轴的点上，记下此点的电阻值R in （不管电抗值）。 n i C R Z Z 0= 例如：R in = 54Ω，则Z C = 52Ω，若R in = 46Ω，则Z C = 48Ω。 若轨迹不与实轴相交，则扫频范围不够或电缆太短；若交点太多，则扫频范围太宽或电缆太长。 2、优点 轨迹直观连续，不易出错。 连接器的反射可以通过λ/4线抵消。 3、缺点 必须截取短样本。 必须两端装连接器。 电缆质量必须较好，否则不同频率的测试结果起伏较大，不好下结论。 4、物理概念与对公式的理解 λ/4线有阻抗变换作用，其输入阻抗Z in 与负载阻抗Z L 之间满足Z in = Z C 2/Z L 关系。 现在Z L = Z 0，Z in = R in ，代入展开即得上面的Z C 计算公式。 λ/4线的阻抗变换公式是众所周知的，但作为特性阻抗的测试方法却未曾见。在测阻抗曲线试验中发现，与实轴相交的这一点是可用来测特性阻抗的；因为它把矛盾扩大了，反而更容易测准。由于曲线是很规矩的，不易出错。但必须用第一个交点，即除原点以外的最低频率的与实轴最近的一点，用第二点就可能出问题。换句话说，待测电缆的电长度应为λ/4的奇数倍，不能是偶数倍。 二、λ/8线开、短路法 1、测试方法与步骤： ·样本与扫频方案 对于已装好连接器的跳线，长度已定，只能由长度定扫频方案而对于电缆原材料，则可以按要求频率确定下料长度。此时待测电缆一头装连接器即可。
常见射频同轴连接器大全 射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。 一、常见的同轴连接器及主要性能对照表： 除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。 二、常见同轴连接器的选择： BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联 TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境 SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHz SMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GHz，75欧姆到2GHz SMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境 N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种 MCX和MMCX连接器体积小，用于密集型连接 BMA用于频率达18GHz的低功率微波系统的盲插连接 每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。 商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。 连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。军标要求在SMA 和SMB上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。 绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。 三、常用连接器的性能列表： 1.L29(7/16) 标准：IEC169-4、CECC22190、DIN47223 特点：较大型螺纹式中高能量传输 温度范围：-40～+85 耐久性：500次 PLUG内径/JACK内径：21mm/22.5mm 电气性能： 特性阻抗：50欧姆 工作电压：2700Vrms 频率范围：0-7.5GHz 介质耐压：4000Vrms 接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧 VSWR：<1.30 ??? 材料： 壳体：黄铜镀镍或银
射频同轴电缆的技术参数 一、工程常用同轴电缆类型及性能： 1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。近些年有人把它称为“视频电缆”； 2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。有人把它称为“射频电缆”； 3）基本性能： l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆； l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。厂家给出的测试数据也说明了这一点； l 同轴电缆都可以在直流、射频、微波波段应用。按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些； l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。 二、了解同轴电缆的视频传输特性——“衰减频率特性” 同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一： 同轴传输特性基本特点： 1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当； 2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。依照上面1000米电缆测试数据，计算不同长度电缆衰减时，请记住“分贝数是加碱关系”或“衰减分贝数可以按照长度变化的百分比关系计算”，就可以灵活运用了； 3. 频率失真特性：低频衰减少，高频衰减大。高/低边频衰减量之差，可叫做“边频差值”，这是一个十分重要参数。电缆越长，“边频差值”越大；充分认识和掌握同轴电缆的这种“频率失真特性”，这在工程上具有十分重要的意义；这是影响图像质量最关键的特性，也是工程中最容易被忽视的问题； 三、工程应用设计要点 网上技术论坛里经常有人问：75-5电缆能传多远？回答有300米，500米，600米，还有说1000多米也可以的。为什么会有这么多答案呢？原因是没有一个统一的标准。既然工程中同轴电缆是用来传输视频信号的，而视频传输最后又体现为图像，所以谈同轴电缆和同轴视频传输技术应用，就离不开图像质量，离不开决定图像质量的“视频传输质量”和标准。 1. 视频传输标准的参数很多，这里仅举一个十分重要的“频率特性”例子来理解。视频图像信号是由0-6M不同频率分量组成的。低频成分主要影响亮度和对比度，高频分量主要影响色度、清晰度和分辨率。显然，对视频传输的基本要求，不是只恢复摄像机原信号亮度、对比度就行了，而且还必须恢复摄像机原信号中各种频率份量的相对比例关系。“恢复”不可能
1000W 高功率负载同轴负载 高功率负载、同轴负载、同轴终端、射频负载、射频终端 同轴负载的定义： 同轴负载是微波无源单口器件，它被广泛地应用于微波设备和微波电路中。 同轴负载的功能 同轴负载的主要功能是全部吸收来自传输线的微波能量，改善电路的匹配性能，同轴负载通常接在电路的终端，故又称作终端负载或匹配负载。射频同轴负载广泛地应用在无线电设备、电子仪器以及各种微波装备等系统中，对空置的备用信道和测试端口进行阻抗匹配，在保证了信号阻抗匹配的同时，又大大减少了空置端口信号泄漏和系统间的相互干扰。 优译射频同轴负载具备宽频段,高电气性能,高机械稳定性和环境适应性等特点，其所用连接器都符合IEC / MIL / CECC界面标准，可广泛应用于各类军事和民用系统设备。
1000W 同轴终端（负载）机械图
图片由优译提供 关于优译： 优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至 110GHz, 功率高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。优译公司始终秉承“诚信为先、顾客至上、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。公司成立以来与国内外知名企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。 公司在不断发展和壮大的同时，不断追求更加良好的企业品质，从专业化公司向多元化企业稳步迈进，欢迎来自世界各地的合作伙伴选择与我们合作，感受优译公司科技创业的力量，期待共同开创美好的明天！ 优译主要生产：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、嵌入式（带线）环形器、宽带环形器、双节环形器、表面封装（SMT）环形器、微带（基片）环形器、波导环形器、高功率环形器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等微波通讯产品，
国内常用同轴电缆尺寸表(RG系列) 电缆型号标称阻抗 Ω 直径尺寸Φ（mm） 内导体 绝缘层屏蔽层护套外径构成外径 软电缆和半刚电缆（MIL-C-17-F） RG-5A/U50单芯 1.29 4.60 6.30D8.33 RG-6A/U75单芯0.72 4.70 6.30D8.43 RG-8/U527×0.7 2 2.177.248.20S10.29 RG-9/U517×0.7 2 2.177.118.70D10.67 RG-10/U527×0.7 2 2.177.248.20S12.07* RG-11/U757×0.4 1.217.248.20S1029 RG-12/U757×0.4 1.217.248.20S12.07* RG-21/U53单芯 1.29 4.70 6.30D8.43 RG-55/U53.5单芯0.81 2.95 4.20D 5.23 RG-58/U53.5单芯0.81 2.95 3.60S 4.95 RG-59B/U75单芯0.58 3.71 4.85S 6.15 RG-140/U75单芯0.64 3.71 4.47S 5.92 RG-141A/ U 50单芯0.99 2.95 3.71S 4.83 RG-142B/ U 50单芯0.99 2.95 4.34D 4.95 RG-144/U757×0.4 5 1.357.258.38S10.40 RG-165/U507×0.8 2.407.258.64S10.40 RG-174/U507×0.1 6 0.48 1.52 2.24S 2.54 RG-178B/ U 507×0.10.300.91 1.37S 2.01 RG-179B/ U 757×0.10.30 1.60 2.13S 2.54 RG-187/U757×0.10.30 1.52 2.13S 2.79 RG-188A/ U 50 7×0.1 8 0.51 1.52 2.06S 2.79 RG-196/U507×0.10.300.86 1.37S 2.03 RG-212/U50单芯 1.44 4.70 6.30D8.43 RG-213/U507×0.75 2.267.258.64S10.29 RG-214/U507×0.7 2.267.259.14D10.80
频段划分_射频同轴连接器分类及说用 一.频段的字母表示： 自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：
二.同轴连接器发展概况及相关标准 1射频连接器的发展概况： 1.1.1939年出现的UHF连接器是最早的RF连接器； 1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系; 1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品； 1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》； 1.5.七十年代末，毫米波连接器出现； 1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中； 1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中； 2我国射频同轴连连接器的发展： 2.1我国从五十年代开始由整机厂研制RF连接器； 2.2六十年代末组建专业工厂，开始了专业化生产； 2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用， 产品标准水平低，且不能与国际通用产品对接互换； 2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和 GJB681，使射频同轴连接器的生产和使用逐步与国际接轨; 2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器 的设计和生产与国外仍有较大差距； 3射频连接器的标准体系； 3.1美军标及其他它先进标准: 美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准； 3.2IEC标准： IEC是指导性标准，不是强制性标准，因此很少被直接应用； 4其它先进标准： 德国的DIN、英国BS,日本JIS； 这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。这些系列产品在通信领域应用较广泛，德国的标准和产品已得到全世界的认可，但美国尚未相应标准出现。
常见射频同轴连接器大全
常见射频同轴连接器大全 射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。 一、常见的同轴连接器及主要性能对照表： 除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。 二、常见同轴连接器的选择： BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联 TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境 SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHz SMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GHz，75欧姆到2GHz SMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境 N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种 MCX和MMCX连接器体积小，用于密集型连接 BMA用于频率达18GHz的低功率微波系统的盲插连接 每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。 商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。 连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。 绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。 三、常用连接器的性能列表：

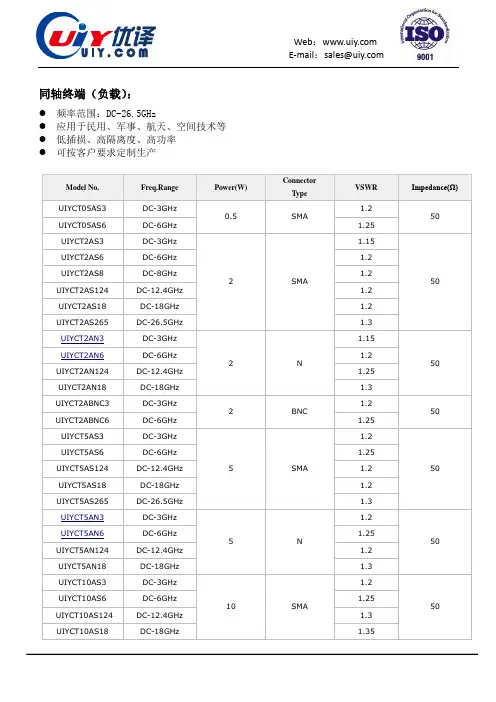

同轴终端/同轴负：Array●频率范围：DC-26.5GHz ●应用于民用、军事、航天、空间技术等●低插损、高隔离度、高功率 ●可按客户要求定制生产
同轴负载实物图： 1000W 同轴负载（高功率负载）150W 同轴负载25W 同轴负载 优译有限公司创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率可高达20KW，广泛使用于民用、军事、航天、空间技术等领域。优译公司始终秉承“诚信为先、顾客至上、科技引领、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。公司成立以来与国内外企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。 公司在不断发展和壮大的同时，不断追求更加卓越的企业品质，从专业化公司向多元化企业稳步迈进，欢迎来自世界各地的合作伙伴选择与我们合作，感受优译公司科技创业的力量，期待共同开创美好的明天！
优译主要生产： 同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、嵌入式（带线）环形器、宽带环形器、双节环形器、表面封装（SMT）环形器、微带（基片）环形器、波导环形器、高功率环形器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同 轴转换、双工器/三工器等微波通讯产品，更多产品可参考优译官网：https://www.doczj.com/doc/444017542.html,
微安通射频同轴连接器知识培训 1.RF连接器的结构及特点 1.1结构 RF连接器按接口形式分为三大类: 一是螺纹式连接:如7/16、N型、TNC型、SMA型等。由于采用螺纹式连接，使插头与插座配合更加稳定、可靠、防振抗撞能力更强。 二是卡口式连接：如BNC、C型、Q6型等。由于采用卡口式连接，使用方便，连接不易松动、分离又很迅速，很多医疗设备、电子仪器中使用。 三是插入式连接：如SMB、MCX等。其特点是有些采用了锁紧结构。大部份都是体积小、重量轻、结构紧凑。适用于系统对重量、体积有要求的仪器设备，特点适用于抽屉式、排列式、积木式安装。 1．2与电缆连接处结构 通常RF连接器有两种使用形式：一是直接安装在仪器面板或印刷电路板上，另一种是连接射频同轴电缆作为电信号传输用。连接电缆处的结构分为： a.内外导体均采用压接 b.内导体采用压接,外导体采用焊接 c.内导体采用焊接，外导体采用压接 d.内导体采用焊接，外导体采用螺纹压紧 e.内导体采用压接，外导体采用螺纹压紧等 总之，RF连接器与电缆的连接处要求连接可靠、反射要小，必须进行一定的补偿来保证性能。 2．RF连接器的主要技术特性： RF连接器的主要技术特性分为两大类：一是电气参数，一是机械参数。2．1电气参数 2．1.1特性阻抗 它是根据传输线理论,设定平行线路的导体是均匀的,而且长度无限长,其参数:R电阻;L电感;G电导为常数值,则线路上的任意点电压和电流的比值Zo为定值(我国根据多种因素,如衰减、功率、耐压等)确定为50欧和75欧，该值称为特性阻抗或特定阻抗。 2.1.2频率 是指在单位时间内，线路信号振荡的次数，单位是Hz，通常用F表示。 RF即射频，它是一种能远距离传输的高频电磁波。RF连接器的频率分为工作频率和截止频率。截止频率是指连接器使用到这个频率会引起高次模型的出现，使能量急剧下降，电压驻波比显著劣化，所以连接器规定了它的工作频段。
射频同轴连接器结构及选择 射频同轴连接器的选择既要考虑性能要求又要考虑经济因素，性能必须满足系统电气设备的要求经济上须符合价值工程要求。在选择连接器原则上应考虑以下四方面连接器接口(SMA、SMB、BNC等) 电气性能、电缆及电缆装接端接形式(PC板、电缆、面板等) 机械构造及镀层(军用、商用) 1、连接器接口连接器接口通常由它的应用所决定，但同时要满足电气和机械性能要求。BMA型连接器用于频率达18GHz的低功率微波系统的盲插连接。 BNC型连接器采用卡口式连接多用于频率低于4GHz的射频连接，广泛用于网络系统、仪器仪表及电脑互连领域。 TNC除了螺口外其界面与BNC相仿在11GHz仍能使用在振动条件下性能优良。 SMA螺口连接器广泛应用于航空、雷达、微波通讯、数字通信等军用民用领域。其阻抗有50配用软电缆时使用频率低于12.4GHz 配用半刚性电缆时最高使用频率达26.5GHz，75在数字通信上应用前景广阔。 SMB体积小于SMA，为插入自锁结构，便于快速连接，最典型的应用是数字通信是L9的换代产品商业50N满足4GHz，75用于2GHz。 SMC与SMB相仿因有螺口保证了更强的机械性能及更宽的频率范围主要用于军事或高振动环境。 N型螺口连接器用空气作绝缘材料造价低，阻抗为50及75，频率可达11GHz通常用于区域网络，媒体传播和测试仪器上。 RFCN提供的MCX、MMCX系列连接器体积小，接触可靠，是满足密集型、小型化的首选产品，有其广泛的应用前景。 2、电气性能、电缆及电缆装接A.阻抗： 连接器应与系统及电缆的阻抗相匹配，应注意到不是所有连接器接口都符合50或75的阻抗，阻抗不匹配会导致系统性能下降。 B.电压：
射频同轴电缆行业分析报告
目录 一、所属行业及行业管理体制 (4) 1、所属行业情况 (4) （1）电线电缆行业近年整体呈现快速增长趋势 (5) （2）电线电缆各分支产业发展速度不均衡 (6) （3）企业数量多、规模小，电线电缆行业产业集中度低，但正逐步提高 (6) （4）主要竞争手段由目前的价格竞争正逐步向品牌竞争和技术竞争转变 (6) （5）特种电缆逐渐成为行业内发展的重点领域 (7) 2、行业监管体制 (7) 二、射频同轴电缆的定义、用途、结构及分类 (9) 1、射频同轴电缆的定义及用途 (9) 2、射频同轴电缆的基本结构及分类 (9) （1）射频同轴电缆的基本结构 (9) （2）射频同轴电缆的分类 (11) 三、行业发展概况 (13) 四、行业的主要法律法规及产业政策 (14) 五、行业竞争情况 (16) 1、行业竞争格局 (16) （1）全球竞争格局 (16) （2）国内竞争格局 (16) 2、市场容量、发展前景及市场供求状况 (17) （1）行业市场容量及未来几年的增长趋势 (17) （2）市场前景分析 (18) （3）市场供求情况 (22) 3、行业内的主要企业及其市场份额 (22) （1）行业内主要企业 (22) （2）行业内主要企业的市场份额 (24)
4、行业利润水平的变动趋势及变动原因 (24) 5、进入本行业的主要壁垒 (25) （1）技术壁垒 (25) （2）资金壁垒 (26) （3）客户关系壁垒 (26) 六、影响行业发展的有利因素和不利因素 (27) 1、有利因素 (27) （1）国内宏观经济复苏 (27) （2）国家产业政策支持 (27) （3）全球通信设备制造业采购中心向中国转移 (28) （4）发达国家需求稳定，发展中国家和地区需求快速增长 (28) 2、不利因素 (29) （1）行业自主创新意识和能力不强，知识产权保护不力导致行业竞争无序 (29) （2）原材料价格波动加大行业经营风险 (29) 七、行业技术水平及发展趋势 (29) 1、行业技术水平 (29) 2、行业技术发展趋势 (30) （1）降低衰减和驻波比 (30) （2）提高电缆的特殊性能 (31) （3）研发高端绝缘介质 (31) （4）提高电缆的环保特性 (31) 3、行业的周期性、区域性 (32) （1）行业的周期性 (32) （2）行业的区域性 (32) 八、上下游行业发展状况及其对本行业的影响 (33) 1、上游行业 (33) 2、下游行业 (34)
10W 射频同轴衰减器 同轴衰减器、射频衰减器、高频衰减器、高功率衰减器、同轴终端、同轴负载 同轴衰减器： ● 频率范围0至26.5GHz,高达2000W 功率 ● 应用于民用,军事,航天,空间技术等 ● 低插损,高隔离度,高功率 ● 可按客户要求订制生产 10W 固定同轴衰减器指标参数： DC-3GHz 、DC-6GHz 同轴衰减器具体指标参数：
10W同轴衰减器规格尺寸：
10W同轴衰减器实物图： 100W同轴衰减器实物图： 关于同轴衰减器的概述： 衰减器是在指定的频率范围内，一种用以引入一预定衰减的电路。一般以所引入衰减的分贝数及其特性阻抗的欧姆数来标明。在有线电视系统里广泛使用衰减器以便满足多端口对电平的要求。如放大器的输入端、输出端电平的控制、分支衰减量的控制。衰减器有无源衰减器和有源衰减器两种。有源衰减器与其他热敏元件相配合组成可变衰减器，装置在放大器内用于自动增益或斜率控制电路中。无源衰减器有固定同轴衰减器和可调衰减器。
衰减器是由电阻性材料构成。通常的电阻是同轴衰减器的一种基本形式，由此形成的电阻衰减器网络就是集总参数衰减器。通过一定的工艺把电阻材料放置到不同波段的射频微波电路结构中就形成了相应频率的衰减器。如果是大功率衰减器，体积肯定要加大，关键就是散热设计。 优译主要生产： 同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、嵌入式（带线）环形器、宽带环形器、双节环形器、表面封装（SMT）环形器、微带（基片）环形器、波导环形器、高功率环形器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等微波通讯产品，更多产品可参考优译官网：https://www.doczj.com/doc/444017542.html,
一种射频同轴连接器回波损耗的测试方法 【摘要】回波损耗是射频同轴连接器重要的电气性能指标，是保证射频同轴连接器能够正常使用的关键检测项目。文章较详细地阐述了单个射频同轴连接器回波损耗的测试原理、参数设定以及测试操作步骤。 【关键词】射频同轴连接器；回波损耗；时域；测试方法 1.引言 电压驻波比（VSWR）是射频同轴连接器重要的电气性能指标，是衡量同轴连接器指标好坏的主要依据。如果两个带有相同幅度和频率的电磁波以相反方向在同一电缆中传播，它们将以相同相位和相反相位交替叠加，这样就产生了驻波，电压驻波比就是表征均匀同轴传输线的这种射频传输特性，用来衡量射频传输性能的优劣，回波损耗（Return Loss，简写为RL）是其另一种形式的表征，它们之间的关系如下： RL=20logρ=20log[（VSWR-1）/（VSWR +1）]（dB） 其中：ρ—反射系数；VSWR—电压驻波比。 射频同轴连接器回波损耗的考核是在网络分析仪上进行测试的，具体做法是在射频同轴电缆两端配接被测射频同轴连接器，做成一根射频电缆组件，然后引入网络分析仪上进行测试，测试结果实际上是整根的射频电缆组件的回波损耗，长期以来，我们都是以这根射频电缆组件的回波损耗测试值来表征射频同轴连接器的回波损耗。近年来，随着行业内国际交流的增强，我们发现国际上一些客户在测试射频同轴连接器回波损耗时，就是对单个射频同轴连接器的回波损耗测试，显而易见，两种测试方法得到的测试数据是不同的，在连接器不变的情况下，单个射频同轴连接器回波损耗测试结果优于整根的射频电缆组件的回波损耗测试结果。很显然，我们长期以来用射频电缆组件的回波损耗测试值来表征射频同轴连接器的回波损耗的测试方法，在参与国际市场竞争中，对我们是极为不利的。 为了在相同的测试方法下得到对射频同轴连接器回波损耗客观的质量评价，下面介绍另一种射频同轴连接器回波损耗的测试原理及方法。 2.测试原理 我们知道，网络分析仪有频域和时域模式，当我们将射频同轴连接器安装到射频同轴电缆上引入网络分析仪进行测试时，选择不同的模式会得到不同的响应，下面的图1和图2说明了同一电缆的频域和时域响应。频域反射测量（图1）是在整个被测频率范围内由电缆中存在的不连续性反射的所有信号的组合，不能得到单个连接器的回波损耗数据；时域测量（图2）表示出了作为时间函数的每个不连续性的影响，从图中很容易地看出两个连接器的引入所带来的失配位置和
射频同轴连接器基本知识 1、单位换算和一些常数： 1.1 1GHz=103MHz =106KHz =109Hz 1.2 1Kg = 9.8N 1.3 1in = 25.4mm 1.4 1bf.in = 0.112985N.m 1.5 1标准大气压= 101325 Pa 1.6 电磁波真空中的速度Co=3×108m/s 1.7 空气介质的相对介电常数εr空=1 1.8 聚四氟乙烯的相对介电常数：国内用εr= 2.05IEC常用εr=2.01 1.9 空气介质的导磁率μ空= 1 1.10 常用铅黄铜（Hpb59-1）的密度= 8.4g/cm3 2、请写出下面名词的定义： 2.1电接触——各个导电件处于紧密地机械接触状态，对两个方向的电流能提供低电阻通路； 2.2接触件——元件内的导电体，它与对应的导电件相插合提供电通路（提供电接触）： 2.3弹性接触件——能对插合的零件产生压力具有弹性的接触件； 2.4连接器——通常装接在电缆或设备上，供传输线系统电连接可分离元件（转接器除外） 2.5转接器——连接两根带有不能直接插合连接器传输线的两端口装置；
2.6无极性连接器——能与本身等同的连接器相插合的连接器； 2.7类型——表征连接器对的与结构和尺寸有关的具体插合面和锁紧机构的术语； 2.8品种——表示同一类型的具体型式、形状以及组合。例如：自由端连接器和固定连接器，直式连接器和直角连接器，同类型内直角和直角转换器； 2.9规格——表示品种在特定细节方面的变化，如电缆入口处尺寸的变化； 2.10等级——连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。 3、产品基本知识和性能： 3.1请分别写出7/16型、N型和SMA型连接器的连接螺纹，并解释螺纹标识中每个字母及数学所表示的含义（对于公制螺纹请说明是粗牙普通螺纹还是细牙普通螺纹） 7/16型——M29×1.5表示标称直径为29mm(1.141in)，螺距为1.5mm(0.059in)的公制螺纹，该螺纹为细牙普通螺纹。 N型——5/8-24UNEF-2，表示该螺纹标称直径为5/8英寸，每英寸牙数为24，UNEF表示为超细压螺纹系列。2为精度等级，A为外螺纹，B为内螺纹。 SMA型——1/4-36UNS-2，表示该螺纹标称直径为1/4英寸，每英寸牙数为36，UNS表示为特种螺纹系列。2为精度等级，A为外螺纹，B为内螺纹。 3.2请分别写出7/16型、N型、SMA型三种产品的工作频率范围、并写出他们所有用到的特性阻抗和工作温度范围：
正文 本文主要对射频同轴连接器、电缆组件的失效模式和机理进行了分析，并对如何提高射频同轴连接器、电缆组件的可靠性进行了较详细的讨论。 一.引言 随着科学技术的迅猛发展，电子设备的应用范围也日益广泛，几乎渗透到国民经济的各个部门，其中包括军事、公安、通讯、医疗等各个领域，所以电子设备的可靠性越来越引起人们的关心和重视。而接插件、继电器等电接触元件是电子设备中使用最多的元件之一。据不完全统计，一台电子计算机、雷达或一架飞机，其接点数都数以万计，而电子设备的可靠性与所用元件的数量、质量有着极为密切的关系。特别是在串联结构的电子设备中，任何一个元件、器件或节点的失效都有可能导致局部或各个系统的失效。本文侧重对射频同轴连接器、电缆组件的失效模式和机理进行了分析，并对如何提高其可靠性进行了较详细的讨论。 二.射频同轴连接器、电缆组件的失效模式及机理 目前国内、外使用的射频同轴连接器的品种虽很多，但从连接类型来分主要有以下三种： (1)螺纹连接型：如：APC-7、N、TNC、SMA、SMC、L27、L16、L12、L8、L6等射频同轴连接器。这种连接形式的连接器具有可靠性高、屏蔽效果好等特点，所以应用也最为广泛。 (2)卡口连接型：如：BNC、C、Q9、Q6等射频同轴连接器。这种连接器具有连接方便、快捷等特点，也是国际上应用最早的射频连接器连接形式。 (3)推入连接型：如：SMB、SSMB、MCX等，这种连接形式的连接器具有结构简单、紧凑、体积小、易于小型化等特点。 虽然连接器品种很多，但是从可靠性的角度来分析，许多问题是相同的。本文侧重对目前应用最广泛、品种最多螺纹连接型的射频同轴连接器的失效模式和机理进行分析。根据我们十余年的实践，常见的主要失效模式有以下几种。 2.1连接失效 (1)连接螺母脱落 在日常生活中，部分用户反映有时出现连接螺母脱落现象，致使影响正常工作，特别是小型连接器，如SM A、SMC、L6出现会更多些，经我们分析大致有下列原因造成： a.设计人员选材不当，为降低成本，误用非弹性的黄铜座卡环材料，使螺母易脱落。 b.加工时，螺母安装卡环的沟槽槽深不够，所以连接时稍加力矩螺母即脱落。
射频同轴连接器特性阻抗的计算 文章介绍了射频同轴连接器特性阻抗的计算方法之一，快速简便的获得阻抗值，方便采购与检验等环节。 标签：同轴连接器；射频转接器；特性阻抗；阻抗匹配 1 前言 微波技术在新世纪得到更广泛的发展，作为微波技术的重要器件射频同轴连接器显得至关重要，选择匹配的连接器可以提高系统的性能。而作为选择连接器的重要因素，阻抗匹配显得很重要，了解和掌握阻抗的计算方法可以一定程度的保证器件选择、产品进货检验等。 2 射频同轴连接器简介 用于射频同轴馈线系统的连接器通称为射频同轴连接器。 射频同轴连接器按连接方式分类为：螺纹式连接器，卡口式连接器，推入式连接器，推入锁紧式连接器。 常用的射频同轴连接器有SMA型、SMB型、SSMB型、N型、BNC型、TNC型等。 射频同轴连接器电气性能方面包括特性阻抗、耐压、最高工作频率等因素，特性阻抗是连接器与传输系统及电缆的阻抗匹配，是选择射频同轴连接器的主要指标，阻抗不匹配会导致系统性能的很大下降。通过计算的阻抗来选择匹配的连接器，方便采购、检验及设计。利用射频同轴连接器的结构尺寸计算其阻抗值的方法，快速简便。 3 射频同轴连接器特性阻抗的计算 射频同轴连接器的特性阻抗主要依据其外导体的内直径和内导体的外直径以及和填充的介质共同决定的。如图1所示 3.3 实例2 BNC 型连接器的特性阻抗： BNC 型连接器使用于低功率，按特性阻抗分为50Ω和75Ω两种。不同于其它类型连接器的特点是50Ω与75Ω的内导体与外导体的尺寸一样，构成特性阻抗不同的区别在是否填充介质，也就是说有一种阻抗的连接器的填充是空气。75Ω特性阻抗的连接器没有填充介质，即空气介质（εr=1）。50Ω特性阻抗的在
对几种射频同轴电缆的介绍 （1）SYWV-50Ω系列物理发泡射频同轴电缆 该产品适用于地面移动通讯或其他高频领域中作信号传输线。 （2）MSLYF(Y)VZ-50-9 、MSLYF(Y)VZ-75-9煤矿用漏泄同轴电缆 MSL YF(Y)VZ-50-9物理发泡PE绝缘编织外导体漏泄同轴电缆兼有信号传输线和天线的双重功能，并采用阻燃聚氯乙烯作外导体而生产的双层护套电缆，从而增强了电缆的机械强度及防潮防火性能。 本产品适用于煤矿用漏泄同轴电缆。该系列电缆可用作在30MHz-150MHz频段里的信号传输连接馈线，该电缆在煤矿里必须单独敷设使用。 安装敷设最低气温-15℃；最小弯曲半径150mm；敷设电缆应悬挂在离壁面或地面15c m以上的空间。 电缆连接器的安装：电缆两端安装连接器时，连接要牢固，不得虚设，或接触不良，电缆切口处要清洁，不得有油污或金属屑沫吸附在切口截面上，影响绝缘性能；内导体和外导体间要严格分开，不得碰接。 MSL YF(Y)VZ-75-9煤矿用漏泄同轴电缆，该产品适用于煤矿坑道，隧道，地下室内的75Ω，60-150MHZ频段里的信号传输的连接馈线。 安装敷设最低气温-15℃；最小弯曲半径150mm；敷设电缆应悬挂在离壁面或地面15c m以上的空间 电缆连接器的安装：电缆两端安装连接器时，连接要牢固，不得虚设，或接触不良，电缆切口处要清洁，不得有油污或金属屑沫吸附在切口截面上，影响绝缘性能；内导体和外导体间要严格分开，不得碰接。 （3）SFF聚四氟乙烯绝缘射频同轴电缆--（执行标准SJ1563）——美军标RG系列同轴电缆（MIL-C-17） 适用于无线电通讯设备，固定敷设的高频、超高频传输线及类似的高频电子装置中，作设备内外射频信号的传输。 该系列产品符合欧盟RoHS要求，具备SGS测试报告
509 射频连接器插入损耗测试方法研究 张武定 【摘要】为了解决射频连接器插入损耗的测试，我们按美国军用标准MIL-C-39012所规定的测试方法建立了相应的测试系统。对其测试原理和方法进行了深入的研究，同时对该系统作了较详细的误差分析。研究表明，本方法由于采用了双路音频替代，具有较高的测试分辨率和测量精度，在4~18GHz 频率范围内，分辨率为0.01dB 。精度为△L=Lx10%+0.01dB （L 为被测连接器的插入损耗值）。另外，由于本系统大量采用国产仪器和元器件，有利于生产厂推广使用，为产品靠拢国际标准提供了实用可靠的测试工具。 一、引言 射频插入损耗是衡量连接器电性能好坏的一项重要技术参数，也是连接器靠拢国际标准的一个不可缺少的技术指标。随着微波技术的发展和射频连接器在军事领域的广泛应用，他的使用频率越来越高。因此，人们不仅要求它有较低的电压驻波系数，还要求他有较小的插入损耗。过去由于没有有效的测试手段，因而没有把插入损耗作为考核射频连接器性能的一项重要指标，目前，为了提高射频连接器的质量，靠拢国际标准已成为各单位共同追求的目标。因此，研究插入损耗测试方法，建立插入损耗测试标准已经势在必行。鉴于上述原因，我们对美国军标MIL-C-39012所规定的插入损耗测试方法进行研究，并建立相应的测试系统。结果表明，此方法具有高的分辨率和测试精度，所用设备少，操作方便等优点。 二、射频连接器插入损耗的定义 射频连接器可以等效为一个四端网络，其散射参量为S11、S12、S21、S22，如图1所示。设与它相连接的等效信号源和等效负载的反射系数分别为..。那么它的插入损耗定义为等效信号源和等效负载近似匹配，即 2 1 lg 10P P L (1) 根据图1，射频连接器插入损耗用S 参量表示为：
常见射频同轴连接器 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
常见射频同轴连接器大全 射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316- 89、IEC169、MIL-C-31012等标准。 一、常见的同轴连接器及主要性能对照表： 除上述连接器以外，还有MINI BNC、SL16、C3、CC4、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。 二、常见同轴连接器的选择： BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联 TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于，配半刚性电缆最高到 SMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GHz，75欧姆到2GHz SMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境 N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种 MCX和MMCX连接器体积小，用于密集型连接 BMA用于频率达18GHz的低功率微波系统的盲插连接 每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。
射频同轴连接器技术简介 一、射频连接器发展概况·1939年出现的UHF连接器是最早的RF连接器;·二战期 间,随着雷达、电台和微波通信的发展,产生了N、C、BNC、TNC等中型系列;·1958年后,随着整机设备的小型化,出现了SMA、SMB、SMC等小型化产品;·1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》·七十年代末,毫米波连接器出现；·九十年代初,HP公司推出频率高达110GHz的1.0mm连接器,并用于其仪器设备中;·九十年代出现表现贴装射频同轴连接器,并大量用于手机产品中。我国射频同轴连接器的发展·我国从五十年代开始由整机厂研制RF连接器;·六十年代组建专业工厂,开始了专业化生产;·一九七二年国家组织集中设计,使国产的RF连接器自成体系,只能在国内使用,产品标准水平低,且不能与国际通用产品对接互换；·八十年代起开始采用国际标准,根据IEC169和MIL-C-39012,颁布了GB11313和GJB681,使射频同轴连接器的生产和使用逐步与国际接轨；·经过十几年的努力,目前通用R连接器的整 体水平与国外差距不大,但精密连接器的设计与生产跟国外仍有较大差距。二、射频连接器的标准体系美军标美国是世界上最大的通用型RF连接器制造和消费国, 其技术水平也是一流的因此美国军用标准MLC39012被认为是RF连接器的最高标准。其它先进国家的标准有德国DIN、英国BS、日本JIS和IEC标准等。这些国家或国际标准大都是参照或等同美军标制订的,有些国家或公司甚至直接应用美军标。IEC标准IEC标准是指导性标准,不是强制性标准,因此很少被直接引用;值得一提的是德国在某些专用新型连接器方面也有一些优势,例如:DIN47223、7/16(L29)系列、DIN47297、SAA系列、DIN41626、DSA系列,这些系列产品在通信领域应用较广泛,德国的标准和产品已得到全世界认可,但美国尚无这些标准出现。我国现行标准我国现行通用RF同轴连接器标准分两部分,一部分是军用标准(GJB681、GB680、GJB976及其详细规范)。另一部分是民用产品标准,按IEC169-1制定的GB11313。·不论是国军标还是国标,基本上都是照搬国外先进标准制订的,主要指标不折不扣搬过来,因此,可 以说我们现行标准与国际接轨,且指标和技术水平与国际先进水平同步。三、射频连接器基本概念及技术特点1、RF连接器的定义通常装接在电缆上或安装在仪 器上的一种元件,作为实现传输线电气连接或分离的元件。它属于机电一体化产品。简单地讲它主要起桥梁作用。 2、连接器的分类连接器种类繁多,根据技术特性的不同,按频率划分为音频（Audio）、视频（Vidio）、射频（Radio）、光纤( fribre optic)四大类。频率范围如下:Audio---20KHz 以下Vidio----30MHz~500MHz以下Radio----500MHz ~300GHzFibre-----167THz ~375THz 其中应用在Radio波段的连接器称作RF连接器。工程中常用的波段划分如下(单位 GHz):3、RF连接器的分类1)按端接方式分为连接器MIL-C-39012(GJB681)转接器MIL-A-55339(GJB680)微带与带状线ML-C-83517(GJB976) 2)按连接方式分为:卡口式(内卡口、外卡口)螺纹式(右旋螺纹、左旋螺纹)推入式(直插式、带止动式、自锁式)3)按功能分为:通用型(2级)精密型(0级、1级)专用型（耐辐照、耐高压、防水等)多功能型(含有滤波、调相位、混频、衰减、检波、限幅等)
