数电课设——多路数字定时抢答器设计仿真与制作

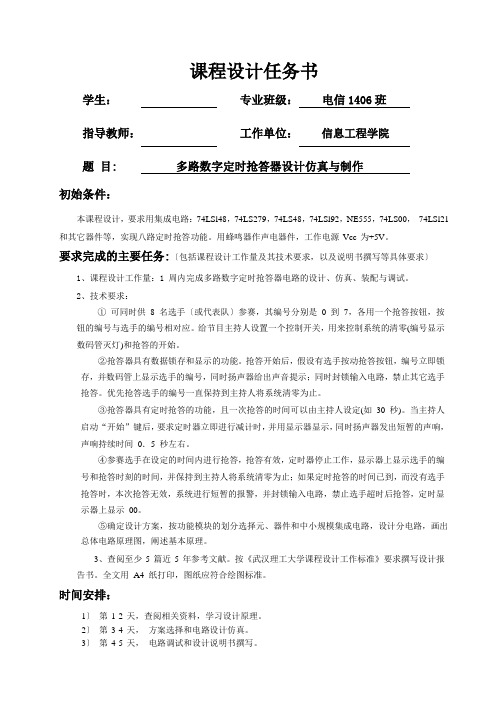

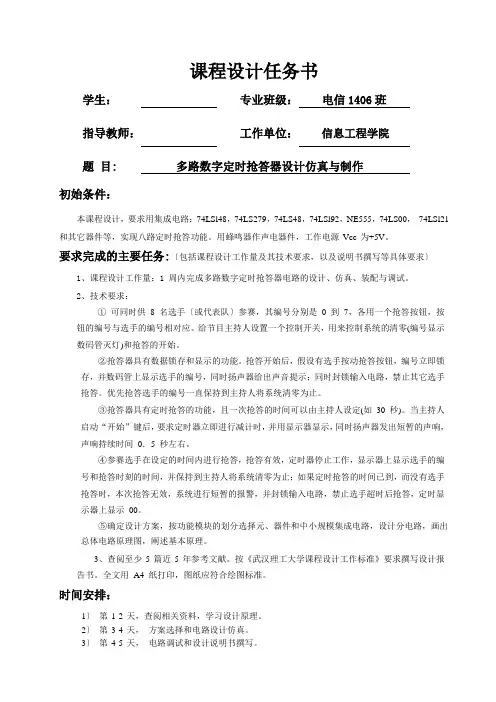

课程设计任务书
学生姓名：专业班级：电信1406班
指导教师：工作单位：信息工程学院
题目: 多路数字定时抢答器设计仿真与制作
初始条件：
本课程设计，要求用集成电路：74LSl48，74LS279，74LS48，74LSl92，NE555，74LS00，74LSl21 和其它器件等，实现八路定时抢答功能。用蜂鸣器作声电器件，工作电源Vcc 为+5V。
要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）
1、课程设计工作量：1 周内完成多路数字定时抢答
器电路的设计、仿真、装配与调试。
2、技术要求：
① 可同时供8名选手（或代表队）参赛，其
编号分别是0到7，各用一个抢答按钮，按钮的编号与选手的编号相对应。给节目主持人设置一个控制开关，用来控制系统的清零(编号显示数码管灭灯)和抢答的开始。
②抢答器具有数据锁存和显示的功能。抢答开
始后，若有选手按动抢答按钮，编号立即锁存，并
数码管上显示选手的编号，同时扬声器给出声音提示；同时封锁输入电路，禁止其它选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。
③抢答器具有定时抢答的功能，且一次抢答的时间可以由主持人设定(如30秒)。当主持人启动“开始”键后，要求定时器立即进行减计时，并用显示器显示，同时扬声器发出短暂的声响，声响持续时间0．5秒左右。
④参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止；如果定时抢答的时间已到，而没有选手抢答时，本次抢答无效，系统进行短暂的报警，并封锁输入电路，禁止选手超时后抢答，定时显示器上显示00。
⑤确定设计方案，按功能模块的划分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。
3、查阅至少5 篇近5 年参考文献。按《武汉理工大学课程设计工作规范》要求撰写设计报告书。全文用A4纸打印，图纸应符合绘图规范。
时间安排：
1）第1-2 天，查阅相关资料，学习设计原理。
2）第3-4 天，方案选择和电路设计仿真。
3）第4-5 天，电路调试和设计说明书撰写。
4）第6 天，上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日
系主任（或责任教师）签名：年月日
目录
摘要 (1)
1.绪论 (2)
2.设计的目的及要求 (3)
2.1设计目的 (3)
2.2功能要求 (3)
3.设计方案与原理 (4)
4.电路设计 (5)
4.1单元电路设计 (5)
4.1.1抢答电路设计 (5)
4.1.2定时电路设计 (8)
4.1.3报警电路设计 (11)
4.1.4控制电路设计 (13)
4.2抢答器整体电路设计 (16)
5.电路仿真 (18)
6.电路的焊接与调试 (20)
6.元件清单 (22)
7.心得体会 (23)
参考文献 (24)
附录 (25)
摘要
本次设计采用74系列常用集成芯片和其它器件，完成多路数字定时抢答器的设计与制作。
该抢答器具有抢答、定时、报警三个功能。当主持人将开关置于“清零”位置时，抢答器处于禁止状态，同时给定时器预设抢答时间。当主持人打开开关时，报警器发声提示抢答开始，抢答器处于工作状态，定时器开始在脉冲的触发下倒计时，如有选手在预设的抢答时间内按下抢答键，选手显示器显示选手编号，报警器发声提示有选手抢答；如无选手在预设的抢答时间内抢答，定时器倒计时至零，报警器发声提示抢答时间截止，并封锁抢答器。当选手抢答并回答完毕或定时器倒计时至零时，主持人控制开关至“清零”位置，电路回复禁止工作状态。
关键词：抢答器，多路，定时，报警
Abstract
This design uses 74 series of common integrated chips and other devices, complete the design and manufacture of multi-channel digital timing responder.
The responder has the answer, timing, alarm function three. When the moderator will switch under the "clear" position, the responder in the forbidden state, also makes the timer preset vies to answer first time. When the host when the switch is on, the alarm sound prompt answer in the beginning, the responder is in working state, the timer begins in the pulse trigger countdown, if players in the default answer in time, press the answer key, players display show contestant numbers, the alarm sound show contestant vies to answer first; if no player in the preset vies to answer first time vies to answer first, timer countdown to zero, alarm sound prompt answer deadline, and the blockade of the responder. When the contestant vies to answer first and answer complete or timer countdown to zero, the host control switch to the "clear" position, a circuit back work disabled state.
Keywords: responder, multiplex, timing, alarm
1.绪论
抢答器是一种应用非常广泛的电子电器设备，在各种抢答场合，竞赛中，它能迅速客观地分辨出最先获得发言权的选手以及实现设定发言时间、记录分数等功能。早期的抢答器只由几个三极管、可控硅、发光管等组成，能通过发光管的指示辨认出选手号码，现在大多数抢答器均使用单片机和数字集成电路，并增加了许多新的功能，如选手号码显示、抢答前或抢答后的计时、选手得分显示等功能。
抢答器在生活中应用极其广泛，作为电工类的学生，理解抢答器的原理并制作抢答器，具有极高的现实意义。
本次设计利用集成芯片设计出八路数字定时抢答器，抢答器具有抢答、定时、报警三个功能，满足在小型场合八人在预设时间内进行抢答的要求。
