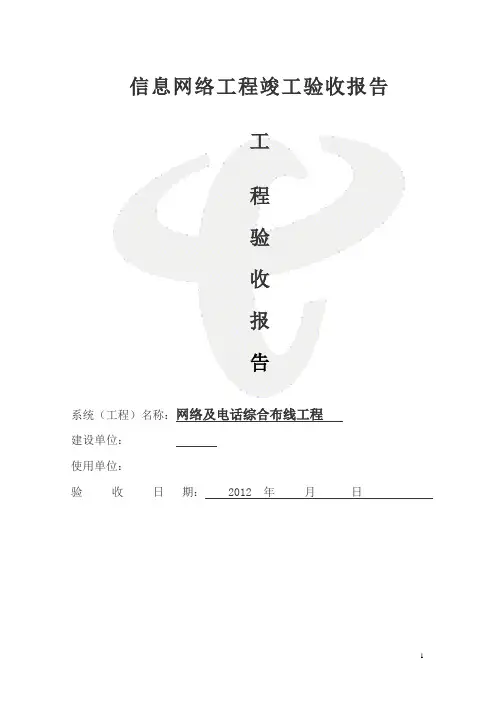

信息网络工程竣工验收报告
工
程
验
收
报
告
系统（工程）名称：网络及电话综合布线工程
建设单位：
使用单位：
验收日期： 2012 年月日
表1 施工质量验收要求方法
合格基本合
格
、安装位置
（方向）
合理，有效现场抽查观察
、安装质量
（工艺）
牢固、整洁、美观、规范现场抽查观察
线缆连接通信电缆一线到位，接插
件可靠，电源线与信号线、
控制线分开，走向顺直，
无扭绞
复核、抽查或对
照图纸资料
工作正常现场通电检查
设备、机架安装平稳、合理现场观察体会
表2 技术验收
检查结果序号检查项目
合格基本合格系统主要技术性能
设备配置完整
主要传输产品，设备的品牌、数量、质
量
供电保障
无线覆盖效果
有线覆盖效果
综合布线系统集成功能
表3工程设备材料数量验收
豪华机柜图腾台1电源化福个1 UTP4对对绞线4*2*0.5箱6 8位模块式信息插座国标块80 100对110型配线架国标台1双位插座面板国标块40双位模块安普套40 RJ45水晶头安普盒4网络配线架安普块1
塑料线槽19*39条30信息底盒、接线盒安普个80 PVC平管 4.0根20 PVC平管 2.5根50有线交换主机24口台1有线交换机次层8口台2无线路由设备大功率台5网线跳线超5类根24信息尾巴线超5类根30
表4 验收结论汇总
验收结论合格
格
年月日
技术
验收结论合格
基本合
格
验收人签名：
年月日
工程设备材料
数量验收结论合格
基本合
格
验收人签名：
年月日
信息网络工程竣工验收报告 工 程 验 收 报 告 系统（工程）名称：网络综合布线工程 建设单位：中达网络工程有限公司 使用单位：大岭中心学校 验收日期：2016 年12月08 日 表1施工质量验收 项目 要求方法检查结果
表2 技术验收
1 系统主要技术性能 2 设备配置完整 3 主要传输产品，设备的品牌、数量、质 量 4 供电保障 5 无线覆盖效果 6 有线覆盖效果 7 综合布线系统集成功能 8* 网络信息点传输抽查 9 信息点接通 10 机柜配置 11 综合布线逻辑 12 字符标识 13 数据传输 表3工程设备材料数量验收 序号设备名称型号单位安装数量验收结果（√） 1 豪华机柜图腾台 1 2 电源化福个 1 3 UTP4对对绞线4*2*0.5 箱 6 4 8位模块式信息插座国标块80
5 100对110型配线架国标台 1 7 双位插座面板国标块40 7 双位模块安普套40 8 RJ45水晶头安普盒 4 9 网络配线架安普块 1 10 塑料线槽19*39 条30 11 信息底盒、接线盒安普个80 12 PVC平管 4.0 根20 13 PVC平管 2.5 根50 14 有线交换主机24口台 1 15 有线交换机次层8口台 2 16 无线路由设备大功率台 5 17 网线跳线超5类根24 18 信息尾巴线超5类根30 19 PVC管Φ30mm 米60 20 PVC管直接Φ32mm 个30 21 PVC管三通Φ30mm 个25 22 PVC管弯头Φ32mm 个20 23 管卡Φ32mm 个200 24 PVC管Φ20mm 米100 25 PVC管直接Φ20mm 个50 26 PVC管三通Φ20mm 个10
中华人民共和国建设部公告第620 号 建设部关于发布国家标准《综合布线系统工程验收规范》的公告 现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。其中，第5.2.5 条为强制性条文，必须严格执行。原《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000 同时废止。 1 总则 2 环境检查 3 器材及测试仪表工具检查 4 设备安装检验 5 缆线的敷设和保护方式检验 5.1 缆线的敷设 5.2 保护措施 6 缆线终接 7 工程电气测试 8 管理系统验收 9 工程验收 附录A 综合布线系统工程检验项目及内容 附录B 综合布线系统工程电气测试方法及测试内容 附录C 光纤链路测试方法 附录D 综合布线工程管理系统验收内容 附录E 测试项目和技术指标含义 附：条文说明
1 总则 1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。 1.0.2 本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。 1.0.3 综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低于本规范规定。 1.0.4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。 1.0.5 综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。 1.0.6 综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定。 2 环境检查 2.0.1 工作区、电信间、设备间的检查应包括下列内容： 1 工作区、电信间、设备间土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应符合设计要求。 2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。 3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。 4 电信间、设备间应提供220V 带保护接地的单相电源插座。 5 电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。 6 电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。
综合布线工程验收标准 总述 1总则 2环境检查 3器材及测试仪表工具检查 4设备安装检验 5缆线的敷设和保护方式检验 5·1缆线的敷设 5·2保护措施 6缆线终接 7工程电气测试 8管理系统验收 9工程验收 附录 附录A 综合布线系统工程检验项目及容 附录B 综合布线系统工程电气测试方法及测试容 附录C 光纤链路测试方法 附录D 综合布线工程管理系统验收容 附录E 测试项目和技术指标含义
编辑本段1总则 1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规。 1.0.2本规适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。 1.0.3综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低予本规规定。 1·0.4在施工过程中，施工单位必须执行本规有关施工质量检查的规定。建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。 1.0.5综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。 1.0.6综合布线系统工程的验收，除应符合本规外，还应符合现行有关技术标准、规的规定。 编辑本段2环境检查 2.0.1 工作区、电信间、设备间的检查 应包括下列容： 1工作区、电信间、设备间土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应符合设计要求。 2房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。 4电信间、设备间应提供220V带保护接地的单相电源插座。 5电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。 6电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。 2.0.2 建筑物进线间及入口设施的检查 应包括下列容： 1引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。2引入缆线采用的敷设方法应符合设计要求。 3管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。 4进线间的位置、面积、高度、照明、电源、接地、防火、防水等应符合设计要求。 2.0.3有关设施的安装方式应符合设计文件规定的抗震要求。 编辑本段3器材及测试仪表工具检查 3.0.1 器材检验

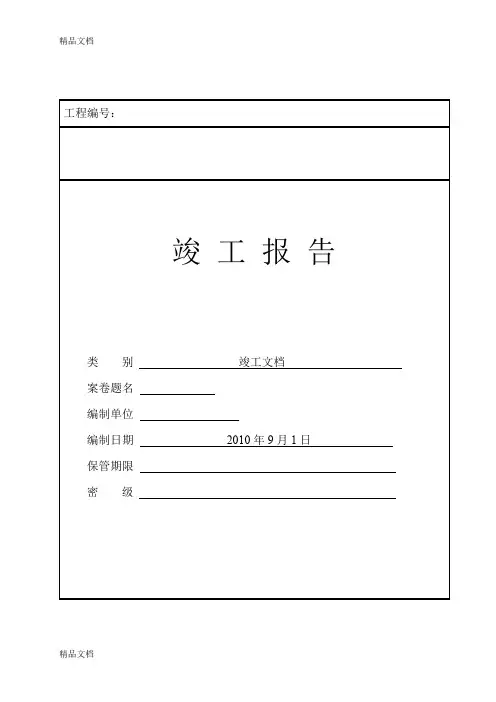

竣工报告 类别竣工文档 编制单位 编制日期 保管期限
文件目录 序号文件标题名称页数备注一交工技术文件工程说明 1 开工报告 1 施工组织设计方案报审表 1 开工令 1 材料进场记录表 1 设备进场记录表 1 设计变更报告 1 工程临时延期申请表 1 工程最终延期审批表 1 隐蔽工程报验申请表 1 工程材料报审表（附材料数量清单及厂家提供证明文件）31 工程材料报审表（附材料数量清单及厂家提供证明文件） 5 以安装工程量总表 1 重大工程质量事故报告 1 工程交接书（一） 1 工程交接书（二） 1 工程竣工初验报告 1 工程验收终验报告 1 工程验收证明书 1 二验收技术文件以安装设备清单 1 设备安装工艺检查情况表 1 综合布线系统线缆穿布检查记录表 1 信息点抽检电气测试验收记录表 2 综合布线光纤抽检测试验收记录表 1 信号线测试记录表 1 综合布线系统机柜安装检查记录表 1 三施工管理项目联系人列表 1 管理结构 1 施工进度表 1 四竣工图纸综合布线信息点布放图 5 综合布线桥架走向图 4 系统图 1 标准平面布线图 1 标准天花布线图 1 标准立面布线图 1 综合布线办公室信息点布放图10 综合布线信息点排序图 5 楼层配线架标识图 1
交工技术文件 建设项目名称： 单项工程名称：综合布线工程 建设单位： 施工单位： 监理单位：
交工技术文件目录 序号文件名称制作单位制作日期页数 1 工程说明 2 开工报告 3 施工组织设计方案报审表 4 开工令 5 材料进场记录表 6 设备进场记录表 7 设计变更报告 8 工程临时延期申请表 9 工程最终延期审批表 10 隐蔽工程报验申请表 11 工程材料报审表（附材料数量清单及厂家提供证明文件） 12 工程材料报审表（附材料数量清单及厂家提供证明文件） 13 以安装工程量总表 14 重大工程质量事故报告 15 工程交接书（一） 16 工程交接书（二） 17 工程竣工初验报告 18 工程验收终验报告 19 工程验收证明书
综合布线工程竣工 验收报告
信息网络工程竣工验收报告 工 程 验 收 报 告 系统（工程）名称：网络综合布线工程 建设单位：中达网络工程有限公司 使用单位：大岭中心学校 验收日期：年12月08 日 表1 施工质量验收
项目 要求方法 检查结果 合格基本合 格 备注 1、安装位置 （方向） 合理，有效现场抽查观察 2、安装质量 （工艺） 牢固、整洁、美观、规范现场抽查观察 3 线缆连接通信电缆一线到位，接插 件可靠，电源线与信号 线、控制线分开，走向顺 直，无扭绞 复核、抽查或对 照图纸资料 4 通电工作正常现场通电检查 5 设备、机 架 安装平稳、合理现场观察体会 6 无线设备 安置 合理美观现场观察体会 7 开关、按 钮 灵活、安全现场观察询问 8机架电缆线扎 及标识 整齐，有明显编号、标识现场观察 9电源引入线缆 标识 引入线端标识明显、牢靠现场观察 10明敷管线牢固美观、无抗干扰现场观察 11接线盒、线缆接头垂直与水平交叉处有分线 盒，线缆安装固定、规范 现场观察 表2 技术验收
检查结果 序号检查项目 合格基本合格备注 1 系统主要技术性能 2 设备配置完整 3 主要传输产品，设备的品牌、数量、 质量 4 供电保障 5 无线覆盖效果 6 有线覆盖效果 7 综合布线系统集成功能 8* 网络信息点传输抽查 9 信息点接通 10 机柜配置 11 综合布线逻辑 12 字符标识 13 数据传输 表3工程设备材料数量验收
序号设备名称型号单位安装数量验收结果（√） 1 豪华机柜图腾台 1 2 电源化福个 1 3 UTP4对对绞线4*2*0.5 箱 6 4 8位模块式信息插座国标块80 5 100对110型配线架国标台 1 7 双位插座面板国标块40 7 双位模块安普套40 8 RJ45水晶头安普盒 4 9 网络配线架安普块 1 10 塑料线槽19*39 条30 11 信息底盒、接线盒安普个80 12 PVC平管 4.0 根20 13 PVC平管 2.5 根50 14 有线交换主机24口台 1 15 有线交换机次层8口台 2 16 无线路由设备大功率台 5 17 网线跳线超5类根24 18 信息尾巴线超5类根30 19 PVC管Φ30mm 米60 20 PVC管直接Φ32mm 个30 21 PVC管三通Φ30mm 个25 22 PVC管弯头Φ32mm 个20 23 管卡Φ32mm 个200 24 PVC管Φ20mm 米100 25 PVC管直接Φ20mm 个50 26 PVC管三通Φ20mm 个10 27 管卡Φ20mm 个200 28 Pvc胶水200ml 瓶 2 29 扎带15cm 根1000 30 电工胶带昆缆卷 5 31 高压胶带昆缆卷 4
