1.1名词解释：图形、图像、点阵法、参数法。
1.2图形包括哪两方面的因素，在计算机中如何表示它们？
1.3什么叫计算机图形学？分析计算机图形学、数字图像处理和计算机视觉学科间的关系。
1.4有关计算机图形学的软件标准有哪些？
第二章
2.1名词解释：图形显示子系统、显示控制器、像素点、光点、屏幕分辨率、显示分辨率、存储分辨率、组合像素法、颜色位面法、颜色查找表、显示长宽比、屏幕坐标系
2.2一个交互式计算机图形系统必须具有哪几种功能？其结构如何？
2.5阴极射线管有哪几部门组成？它们的功能分别是什么？
2.9简述光栅扫描图形显示器的工作逻辑。
2.11基于光栅扫描的图形显示子系统有哪几个逻辑部件组成？它们的功能分别是什么？
5.1名词解释：区域填充、边界表示、4-邻接点、8-邻接点、4-连通区域、8-连通区域、走样、反走样、过取样、区域取样
5.2 分别利用DDA算法、中点Bresenham算法和Bresenham算法扫描转换直线段P1P2，其中P1为(0,0)，P2为(8,6)。
5.6 利用中点Bresenham算法扫描转换圆心在原点、半径为8的圆。
5.11如图5-67所示多边形，若采用扫描转换转换算法(改进的有效边表算法)进行填充，试写出该多边形的ET表和当扫描线y=4时的有效边表(AET表，活性边表)。
5.12简述边缘填充算法，图示其填充过程。
5.13简述栅栏填充算法，图示其填充过程。
5.14简述边标志算法，图示其填充过程。
5.15比较边界填充算法和泛填充算法的异同。
5.16 简述4-连通和8-连通边界填充算法，图示其填充过程。
5.17 试给出沿扫描线填充水平像素段的8-连通边界填充算法，图示其填充过程。
5.18试给出沿扫描线填充水平像素段的4-连通泛充算法，图示其填充过程。
5.19分别构造边界表示的4-连通区域和8-连通区域，并说明两者的区别。
5.20多边形填充算法中如何进行内-外测试？图示奇-偶规则和非零环绕数规则进行内-外测试有何不同？
5.24常用反走样方法有哪些？各有什么特点？
第六章
6.1 名词解释：齐次坐标、规范化齐次坐标、图形的几何变换、光栅变换、仿射变换、窗口、视区、二维观察流程、变焦距效果、整体放缩效果。
6.3 试推导将二维平面上任意直线段P1(x1,y1)P2(x2,y2)转换成与x轴重合的变换矩阵（直线段P1P2与x轴的夹角<=45°）。
6.4 已知点P(xp,yp)及直线L的方程Ax+By+C=0，试推导一个相对L做对称的变换矩阵T，使点P的对称点Q满足Q=PT。
6.5 试证明下列操作的变换矩阵满足交换律：
(1)两个连续的旋转变换。
(2)两个连续的平移变换。
(3)两个连续的比例变换。
(4)一个整体比例变换和一个旋转变换。
(5)一个绕原点的旋转变换和一个对称与原点的比例变换。
6.6 试证明相对于原点的旋转变换可以等价于一个比例变换和一个错切变换的复合变换。
6.7 如图6-39所示四边形ABCD，求绕P(5,4)点分别旋转45°和90°的变换矩阵，并求出各端点的坐标，并画出变换后的图形。
6.11 试用编码裁剪算法裁剪如图6-40所示线段。
6.13试用中点分割算法裁剪如图6-40所示线段。
6.14 试用Liang-Barsky算法裁剪如图6-40所示线段。
6.15 试用Sutherland-Hodgeman算法对如图6-41所示的多边形进行裁剪，要求画出每次裁剪对应的图形，并标明输入和输出的顶点。
6.16试用Weiler-Atherton算法对如图6-41所示的多边形进行裁剪，要求画出每次裁剪对应的图形，并标明输入和输出的顶点，并与6.15题得到的裁剪结果相比较。
第七章
7.1 名词解释：平面几何投影、观察投影、平行投影、透视投影、正投影、斜投影、一点透视、二点透视、三点透视
7.2 试说明什么事投影变换，给出其分类图。
7.4 求将图7-40中的物体ABCDEFGH进行如下变换的变换矩阵，写出复合变换后图形各个顶点的规范化齐次坐标，并画出复合变换的图形。
(1)平移，使点C与点P(1,-1,0)重合。
(2)绕z轴旋转60°。
7.5求将图7-41中的空间四面体进行如下变换的变换矩阵，写出复合变换后图形各顶点的规范化齐次坐标，并画出复合变换后的图形。
(1)关于P点整体放大2倍。
(2)关于y轴进行对称变换。
7.6 假定一空间直线AB的两个端点坐标为A(0,0,0) ，B(2,2,2)，试写出绕AB旋转30°的三维复合变换矩阵。
7.7 试画出图7-41中空间四面体的三视图，要求写清变换公式，设平移矢量均为1。
第一章绪论 1、计算机图形学、图形处理与模式识别本质区别是什么？请各举一例说明。 解：计算机图形学是研究根据给定的描述，用计算机生成相应的图形、图像所生成的图形、图像可以显示屏幕上、硬拷贝输出或作为数据集存在计算机中的学科。计算机图形学研究的是从数据描述到图形生成的过程。例如计算机动画。 图形处理是利用计算机对原来存在物体的映像进行分析处理，然后再现图像。例如工业中射线探伤。 模式识别是指计算机对图形信息进行识别和分析描述，是从图形（图像）到描述的表达过程。例如邮件分捡设备扫描信件上手写的邮政编码，并将编码用图像复原成数字。 2、举3个例子说明计算机图形学的应用。 解：①事务管理中的交互绘图 应用图形学最多的领域之一是绘制事务管理中的各种图形。通过从简明的形式呈现出数据的模型和趋势以增加对复杂现象的理解，并促使决策的制定。 ②地理信息系统 地理信息系统是建立在地理图形基础上的信息管理系统。利用计算机图形生成技术可以绘制地理的、地质的以及其他自然现象的高精度勘探、测量图形。 ③计算机动画 用图形学的方法产生动画片，其形象逼真、生动，轻而易举地解决了人工绘图时难以解决的问题，大大提高了工作效率。 3、计算机生成图形的方法有哪些？ 解：计算机生成图形的方法有两种：矢量法和描点法。 ①矢量法：在显示屏上先给定一系列坐标点，然后控制电子束在屏幕上按一定的顺序扫描，逐个“点亮”临近两点间的短失线，从而得到一条近似的曲线。尽管显示器产生的只是一些短直线的线段，但当直线段很短时，连成的曲线看起来还是光滑的。 （2）描点法 4.什么叫虚拟现实技术和可视化？ 解：虚拟现实技术： 利用计算机生成一种模拟环境，通过多种传感器和设备使用户“投入”到该环境中 ，实现用户和该环境直接进行交互的技术。例如模拟飞机驾驶舱。 可视化技术： 通过对空间数据场构造中间几何因素，或用图形绘制技术在屏幕上产生二维图象。例如分子模型构造。 5.对于分辨绿为1024*1024的光栅系统，若每一像素咏8位和12位二进制来表示存储信息，各需多大光栅存储容量？每一屏幕最多能显示多少颜色？若R，G，B灰度都占8位，其显示颜色的总数是多少？ 解: 1) 每一像素用8位二进制来表示存储信息，所需容量为1024*1024*1=220（byte）=1MB
计算机图形学测试题 （一） 1．能在人的视觉系统中产生视觉印象的客观对象，包括自然景物、拍摄到的图片、用数学方法描述的图形等等，都是计算机（A）学的研究对象。 A．图形B．语言C．技术D．地理 2．刻画对象的轮廓、形状等，构成了图形的（B）要素。 A．化学B．几何C．技术D．语言 3．刻画对象的颜色、材质等，构成了图形的非（C）要素。 A．化学B．技术C．几何D．语言 4．点阵表示法枚举出图形中所有的点，简称为数字（D）。 A．图形B．图元C．像素D．图像 5．参数表示法包括了形状参数和属性参数等，简称为（A）。 A．图形B．图元C．像素D．图像 6．计算机辅助设计、科学计算可视化、计算机艺术、地理信息系统、计算机动画及广告影视创作、电脑游戏、多媒体系统、虚拟现实系统等，都是计算机（B）学的实际应用。 A．图像B．图形C．地理D．技术 7．科学计算可视化（Scientific Visualization）在直接分析大量的测量数据或统计数据有困难时可以实现用（C）表现抽象的数据。 A．技术B．几何C．图形D．像素 8．计算机艺术软件工具PhotoShop、CorelDraw、PaintBrush等具有创作轻松、调色方便等（D），但也有难以容入人的灵感等缺点。 A．历史B．现实C．缺点D．优点 9．3D MAX, MAYA等等都是很好的计算机（A）创作工具。 A．动画B．图形C．图像D．像素 10．电子游戏的实时性、逼真性，蕴含了大量先进的计算机（B）处理技术。 A．金融B．图形C．商业D．交易 11．在计算机控制下，对多种媒体信息进行生成、操作、表现、存储、通信、或集成的处理，总要包括文本、（C）、图像、语音、音频、视频、动画等。 A．文本B．语音C．图形D．动画 12．虚拟现实（Virtual Reality）或称虚拟环境（Virtual Environment)是用（D）技术来生成一个逼真的三维视觉、听觉、触觉或嗅觉等感觉世界。 A．控制B．机械C．物理D．计算机 13．媒体包括“连续媒体”和“离散媒体”，计算机总是要把连续的媒体（A）为离散的信息。 A．转换B．计算C．控制D．组合 14．虚拟现实可以让用户从自己的视点出发，利用自然的技能和某些设备对这一生成的（B）世界客体进行浏览和交互考察。 A．现实B．虚拟C．物理D．历史 （二） 15．电子束轰击荧光屏产生的亮点只能持续极短的时间，为了产生静态的不闪烁的图像，电子束必须周期性地反复扫描所要绘制的图形，这个过程称为（C）。 A．启动B．驱动C．刷新D．更新 16．阴极射线管(CRT)的电子枪发射电子束，经过聚焦系统、加速电极、偏转系统，轰击到荧光屏的不同部位，被其内表面的荧光物质吸收，发光产生可见的（D）。 A．电子B．物质C．光线D．图形 17．像素(Pixel:Picture Cell)是构成屏幕（A）的最小元素。 A．图像B．图框C．线D．点 18．分辨率(Resolution)是指在水平或竖直方向单位长度上能识别的最大（B）个数，单位通常为dpi（dots per inch)。 A．图像B．像素C．线D．圆 19．假定屏幕尺寸一定，常用整个屏幕所能容纳的像素个数描述屏幕的（C），如640*480，800*600，1024*768，1280*1024等等。 A．大小B．容量C．分辨率D．亮度 （三） 20．容器坐标系包括坐标原点、坐标度量单位和坐标轴的长度与（D）。
一、填空题 1．将多边形外部一点A与某一点B用线段连接，若此线段与多边形边界相交的次数为??????????，则点B在多边形外部。若此线段与多边形边界相交的次数为??????????，则点B在多边形内部。 2．生成直线的四点要求是_______________________，____________________________，____________________________________，速度要快。 3．由5个控制顶点Pi(i=0,1,…4)所决定的3次B样条曲线，由??????????段3次B样条曲线段光滑连接而成。 4．用于减少或克服在“光栅图形显示器上绘制直线、多边形等连续图形时，由离散量表示连续量引起的失真”的技术叫??????????。 5．图形的数学表示法一般有??????????，??????????，??????????。 1.一个交互性的计算机图形系统应具有、、、、 输入等五方面的功能。 2.阴极射线管从结构上可以分为、和。 3.常用的图形绘制设备有和，其中支持矢量格式。 4.PHIGS和GKS将各种图形输入设备从逻辑上分为六种：定位设备、笔划设 备、、、和。 5.通常可以采用和处理线宽。 6.齐次坐标表示就是用维向量表示n维向量。 7.平行投影根据可以分为投影和投影。 8.一个交互式计算机图形处理系统包括图形软件和_____________，图形软件又分为 _____________、_____________和三部分。 9.构成图形的要素包括和，在计算机中通常用采用两种方法来表示 图形，他们是和。 10.荫罩式彩色显像管的结构包括、、和。 11.目前常用的PC图形显示子系统主要由3个部件组成：、和一 个ROM BIOS芯片。 12.在交互输入过程中，图形系统中有_____________、、和其组 合形式等几种输入（控制）模式。 13.填充一个特定区域，其属性选择包括、和。 14.计算机中表示带有颜色及形状信息的图和形常用和参数法，其中用参数法描 述的图形称为，用描述的图形称为。 15.在显示技术中，我们常常采用提高总的光强等级。 16.常用的交互式绘图技术有、、和。
《产品设计及开发》教学大纲 大纲说明 课程代码：3335007 总学时：64学时（讲课64学时） 总学分：4学分 课程类别：选修 适用专业：工业设计（本科） 预修要求：工业设计机械基础、形态设计基础、设计构成等 一、课程的性质、目的、任务： 本课程是工业设计专业的一门指导性专业课。通过本课程的学习和训练，使学生把握将市场营销、设计和制造的观点融为一体开发产品的整体思路；了解开发流程和组织、产品规划过程和产品开发项目管理的基本知识，掌握产品构造、产品开发项目的经济分析的基本常识。 二、课程教学的基本要求： 课程教学采用启发、观摩、演练式教学，加深学生对相应知识的理解。使用一些案例来说明产品开发方法，由浅入深，难易搭配，循序渐进。以培养能力为主题，要求学生积极参与，独立完成简单产品的开发，掌握开发产品的基本技能和技巧。 考核形式为考试。主要考查学生对基本概念的理解和应用。 三、大纲的使用说明： 教师可根据本课程发展情况、学生水平等实际情况对教学内容作适当的调整和变动。拟采用双语教学。 大纲正文 第一章引论学时:2学时（讲课2学时） 了解成功的产品开发的特点和产品开发的时间和成本，了解本课程特点。 本章讲授要点：产品开发的特点，产品开发的时间和成本，产品开发的挑战。 重点：产品开发的时间和成本。 难点：产品开发的特点。 第一节成功的产品开发的特点 第二节谁来设计和开发产品？ 第三节产品开发的时间和成本 第四节产品开发的挑战 习题：估计在一个计算机的价格中，产品开发成本占多大比例。 第二章开发流程和组织学时：4学时（讲课4学时）
掌握基本的产品开发流程、概念开发流程，了解ＡＭＦ公司的开发流程、产品开发组织。 本章讲授要点：产品开发流程、首末流程。 重点：产品开发流程。 难点：概念开发：首末流程 第一节基本的产品开发流程 第二节概念开发：首末流程 第三节采用基本的产品开发流程 第四节ＡＭＦ公司的开发流程 第五节产品开发组织 习题：产品开发组织对于那些作为产品开发班的一部分而介入的学生来说，是什么？ 第三章产品规划学时：4学时（讲课4学时） 掌握产品规划过程及其方法步骤。 本章讲授要点：产品规划过程，识别机会、项目评价和优先级排序、资源分配和时间计划、完成项目计划、对结果和流程做出反应。 重点：产品规划过程 难点：识别机会 第一节产品规划过程 第二节产品规划过程的方法步骤 习题：对选定产品进行开发过程规划。 第四章识别顾客需要学时：5学时（讲课5学时） 了解识别顾客需要的方法，理解建立需要的相对重要性，掌握对结果和流程做出反应的基本方法。 本章讲授要点：顾客需要、建立需要的相对重要性、对结果和流程做出反应。 重点：识别顾客需要。 难点：建立需要的相对重要性 第一节从顾客那里获取原始数据 第二节从顾客需要的角度理解原始数据 第三节组织需要的等级 第四节建立需要的相对重要性 第五节对结果和流程做出反应 习题：过大开发团队（多于10个人时）的有效调整方法。 第五章产品规格说明学时：5学时（讲课5学时） 了解什么是规格说明、何时建立规格说明、确定最终规格。掌握建立目标规格说明的方法。
第一章 1、试述计算机图形学研究的基本内容？ 答：见课本P5-6页的1.1.4节。 2、计算机图形学、图形处理与模式识别本质区别是什么？请各举一例说明。 答：计算机图形学是研究根据给定的描述，用计算机生成相应的图形、图像，且所生成的图形、图像可以显示屏幕上、硬拷贝输出或作为数据集存在计算机中的学科。计算机图形学研究的是从数据描述到图形生成的过程。例如计算机动画制作。 图形处理是利用计算机对原来存在物体的映像进行分析处理，然后再现图像。例如工业中的射线探伤。 模式识别是指计算机对图形信息进行识别和分析描述，是从图形（图像）到描述的表达过程。例如邮件分捡设备扫描信件上手写的邮政编码，并将编码用图像复原成数字。 3、计算机图形学与CAD、CAM技术关系如何？ 答：见课本P4-5页的1.1.3节。 4、举3个例子说明计算机图形学的应用。 答：①事务管理中的交互绘图 应用图形学最多的领域之一是绘制事务管理中的各种图形。通过从简明的形式呈现出数据的模型和趋势以增加对复杂现象的理解，并促使决策的制定。 ②地理信息系统 地理信息系统是建立在地理图形基础上的信息管理系统。利用计算机图形生成技术可以绘制地理的、地质的以及其它自然现象的高精度勘探、测量图形。 ③计算机动画 用图形学的方法产生动画片，其形象逼真、生动，轻而易举地解决了人工绘图时难以解决的问题，大大提高了工作效率。 5、计算机绘图有哪些特点？ 答：见课本P8页的1.3.1节。 6、计算机生成图形的方法有哪些？ 答：计算机生成图形的方法有两种：矢量法和描点法。 ①矢量法：在显示屏上先给定一系列坐标点，然后控制电子束在屏幕上按一定的顺序扫描，逐个“点亮”临近两点间的短矢量，从而得到一条近似的曲线。尽管显示器产生的只是一些短直线的线段，但当直线段很短时，连成的曲线看起来还是光滑的。 ②描点法：把显示屏幕分成有限个可发亮的离散点，每个离散点叫做一个像素，屏幕上由像素点组成的阵列称为光栅，曲线的绘制过程就是将该曲线在光栅上经过的那些像素点串接起来，使它们发亮，所显示的每一曲线都是由一定大小的像素点组成的。当像素点具有多种颜色或多种灰度等级时，就可以显示彩色图形或具有不同灰度的图形。 7、当前计算机图形学研究的课题有哪些？ 答：见课本P10-11页的1.4节。
《计算机图形学》模拟试卷一 一、【单项选择题】(本大题共10小题，每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。 1、计算机图形学与计算机图像学（图像处理）的关系是（）。 [A] 计算机图形学是基础，计算机图像学是其发展 [B] 不同的学科，研究对象和数学基础都不同，但它们之间也有可相互转换部分 [C] 同一学科在不同场合的不同称呼而已 [D] 完全不同的学科，两者毫不相干 2、多边形填充算法中，错误的描述是（）。 [A] 扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序的耗费较大 [B] 边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象素取补 [C] 边填充算法较适合于帧缓冲存储器的图形系统 [D] 边标志算法也不能解决象素被重复访问的缺点 3、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点。哪种情况下输出的顶点是错误的?（） [A] S和P均在可见的一侧，则输出点P [B] S和P均在不可见的一侧，,则输出0个顶点 [C] S在可见一侧，,P在不可见一侧，则输出线段SP与裁剪线的交点和S [D] S在不可见的一侧，P在可见的一侧，则输出线段SP与裁剪线的交点和P 4、下列关于反走样的叙述中，错误的论述为（）。 [A] 把像素当作平面区域来采样[B] 提高分辨率 [C] 增强图像的显示亮度[D] 采用锥形滤波器进行加权区域采样 5、下列关于平面几何投影的叙述中，错误的论述为（）。 [A] 透视投影的投影中心到投影面的距离是有限的 [B] 在平行投影中不可能产生灭点 [C] 在透视投影中，一组平行线的投影仍保持平行 [D] 透视投影与平行投影相比，视觉效果更真实，但不一定能真实反映物体的精确尺寸和形状 6、下列关于Bezier曲线的论述中，错误的论述为（）。 [A] 曲线及其控制多边形在起点和终点具有同样的几何性质 [B] 在起点和终点处的切线方向和控制多边形第一条边和最后一条边的方向相同 [C] n个控制点控制一条n次Bezier曲线 [D] 某直线与平面Bezier曲线的交点个数不多于该直线与控制多边形的交点个数 7、下面给出的四个选项中，（）不是Bezier曲线具有的性质。 [A] 局部性[B] 几何不变性[C] 变差缩减性[D] 凸包性
计算机图形学期末考试 试卷D卷 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
计算机图形学期末考试试卷（D 卷 ） 一、 填空题（每空1分，共10分） 1. 图形的表示方法有两种： 和 。 2. 目前常用的两个事实图形软件标准是OpenGL 和 。 3. 多边形有两种表示方法： 和点阵表示法。 4. 二维图形基本几何变换包括平移、 、 等变换。 5. 投影可以分为 投影和 投影。 6. 描述一个物体需要描述其几何信息和 。 7. 在Z 缓冲器消隐算法中Z 缓冲器每个单元存储的信息是每一个像素点 的 。 二、 判断题（每小题1分，共10分，对的画√，错的画×） 1. 由三个顶点可以决定一段二次B 样条曲线，若三顶点共线时则所得到的 曲线褪化为一条直线段。（ ） 2. DDA （微分方程法）是Bresenham 算法的改进。（ ） 3. 插值得到的函数严格经过所给定的数据点，逼近是在某种意义上的最佳 近似。（ ） 4. 齐次坐标提供了坐标系变换的有效方法，但仍然无法表示无穷远的点。 （ ） 5. 若相对于某点进行比例、旋转变换，首先需要将坐标原点平移至该点， 在新的坐标系下做比例或者旋转变换，然后将原点平移回去。（ ） 6. Phong 算法的计算量要比Gouraud 算法小得多。 （ ） 7. 将某二维图形整体放大2倍，其变换矩阵可写为?? ?? ? ?????200010001。（ ） 8. 在种子填充算法中所提到的八连通区域算法同时可填充四连通区域。 （ ） 9. 边缘填充算法中是将扫描线与多边形交点左方的所有像素取补。（ ）
《土木工程CAD》考试大纲 第一部分期末考试说明 一、期末考试要求 1．土木工程CAD是土木工程科学中一个比较年轻的分支学科，它的核心内容是研究如何运用计算机处理土木工程设计中的信息。本课程要求学生了解计算机技术在土木工程中应用的最新发展，掌握CAD技术的基本概念和理论。 2．土木工程CAD硬件环境是本课程的核心内容之一，要求学生熟悉各类图形输入、输出设备（如：键盘、鼠标、扫描仪、显示器、显示卡、打印机、绘图仪等）的工作原理和各项主要技术指标。 3．计算机图形学是土木工程CAD技术的数学基础。要求学生掌握二维图形生成的原理和常用算法，掌握主要几种图形变换（二维、三维几何变换、投影变换和窗口裁剪）的工作原理和实现方法。 4．AutoCAD2000是目前比较流行的绘图软件工具，在土木工程中有广泛的应用，要求学生熟练掌握AutoCAD2000的基本命令，能够用该软件完成中等复杂程度的土木工程施工图。 二、课程的教学要求层次 本课程的教学内容要求由低到高分为“了解、熟悉、掌握”三个层次，上机实践内容由低到高分为“了解、学会、熟练”三个层次。 三、试题类型 本课程试卷采用四种题型：填空题、选择题、简答题、作图题。 四、考核形式 期末考试采用闭卷笔试形式，卷面满分为100分。 五、答题时限 考试时间为90分钟。 第二部分考核的内容和要求 第一章绪论 考核知识点 1．CAD的基本概念及其研究与应用领域 2．CAD的发展历史、当前现状及难点与热点问题 考核要求 了解CAD的发展历史、当前现状及难点与热点问题 第二章常用图形输入、输出设备 考核知识点
1．常用图形输入设备的种类、主要性能指标及使用方法。 2．常用图形输出设备的种类、主要性能指标及使用方法。 考核要求 1.了解键盘、鼠标、扫描仪、显示卡、显示器、打印机和绘图仪的种类及主要性能指标; 2.掌握键盘、鼠标、打印机和绘图仪的使用方法. 第三章二维图形的生成算法 考核知识点 1、逐点比较法、数值微分法、Bresenham法的基本原理。 2、逐点比较法、数值微分法生成直线和圆的基本方法和步骤。 3、填充的基本原理。 考核要求 1、了解线性变换及其逆变换 2、了解点、直线的生成 3、了解填充的基本原理 第四章图形变换 考核知识点 1、二维基本几何变换 2、齐次坐标与平移变换 3、二维基本变换矩阵的级联——组合变换 4、三维基本几何变换 5、投影变换（1）三视图投影（2）透视变换 6、图形裁剪 考核要求 了解平移变换、投影变换和图形裁剪 第五章AutoCAD概述 考核知识点 1、AutoCAD2000的主要功能 2、AutoCAD2000的用户界面 3、AutoCAD2000的基本命令 4、AutoCAD2000的系统需求 考核要求 了解AutoCAD2000的主要功能、掌握AutoCAD2000的用户界面、基本命令和系统需求 第六章AUTOCAD绘图 考核知识点 1、AutoCAD2000中的开始创建新图 2、图层与实体特性 考核要求 1、掌握绘图环境的设置 2、熟练掌握图层的设置（颜色、线型和线宽） 第七章AUTOCAD基本绘图技术 考核知识点 1、基本绘图命令 2、图形的编辑与修改 3、目标捕捉 4、图块与属性 5、图案及其填充 6、外部引用
1． voidLine_Midpoint(int x1, int y1, int x2, int y2, int color) { int x = x1, y = y1; int a = y1 - y2, b = x2 - x1; int cx = (b >= 0 ? 1 : (b = -b, -1)); int cy = (a <= 0 ? 1 : (a = -a, -1)); putpixel(x, y, color); int d, d1, d2; if (-a <= b) // 斜率绝对值 <= 1 { d = 2 * a + b; d1 = 2 * a; d2 = 2 * (a + b); while(x != x2) { if (d < 0) y += cy, d += d2; else d += d1; x += cx; putpixel(x, y, color); } } else // 斜率绝对值 > 1 { d = 2 * b + a; d1 = 2 * b; d2 = 2 * (a + b); while(y != y2) { if(d < 0) d += d1; else x += cx, d += d2; y += cy; putpixel(x, y, color); } } } 7 void Line_Midpoint(int x1, int y1, int x2, int y2, int color， int flag) { intx,y; if(flag==0) { x0=point.x; y0=point.y; flag=1; } else { flag=0; x1=point.x; y1=point.y; a=y0-y1；
计算机图形学模拟试卷 计算机图形学课程试卷(卷) 注意：1、本课程为必修（表明必修或选修），学时为 51 ，学分为 3 2、本试卷共 3 页；考试时间 120 分钟；出卷时间：年 12 月 3、姓名、学号等必须写在指定地方；考试时间：年 1 月 11 日 4、本考卷适用专业年级：任课教师： （以上内容为教师填写） 专业年级班级 学号姓名 一、名词解释(15分) 1．国际标准化组织（ISO）对计算机图形学的定义
2． 象素图 3． 正投影 4． 纹理 5． 位图 二．单项选择题(1.5×10＝15分) （ ）1、在TC 环境下编译绘图程序进行图形初始化时，要寻找文件的格式是？______。 A ）.DOC B ）.CPP C ）.C D ）.BGI （ ）2、图形系统是由四部分组成，分别为 A).应用系统结构；图形应用软件；图形支撑软件；图形设备。 B).计算机；显示器；打印机；图形应用软件。 C).计算机；图形设备；图形支撑软件；图形应用软件。 D).计算机；图形软件；图形设备；应用数据结构。 （ ）3、使用下列二维图形变换矩阵： T=???? ??????111020002 将产生变换的结果为______ 。 A ）图形放大2倍； B ）图形放大2倍，同时沿X 、Y 坐标轴方向各移动1个绘图单位； C ）沿X 坐标轴方向各移动2个绘图单位； D ）上述答案都不对。 （ ）4、图形显示器的工作方式为 A ）.文本方式 B ）.图形方式 C ）.点阵方式 D ）.文本与图形方式 （ ）5、透视投影中主灭点最多可以有几个? A) 3 B)2 C)1 D)0 （ ）6、在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? A) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次 B) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2次 C) 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次 D) 当射线与多边形的某边重合时,计数1次 （ ）7、下列有关平面几何投影的叙述语句中，正确的论述为
一、单项选择题 1. 计算机图形显示器一般使用什么颜色模型？(B) A)RGB；B) CMY；C) H SV ；D) HLS 2. 哪一个不是国际标准化组织( ISO)批准的图形标准？(D) A)GKS；B) PHIGS；C) C GM ；D) DXF 3.下述用数值微分法(DDA画斜率的绝对值小于1的直线的C语言子程序中哪一行有错？ (A) Void drawLineWithDDA(int x1, int y1, int x2, int y2, int color) { A) int x, y; B ) float k = (float)(y2-y1)(x2-x1); C ) for(x=x1,y=y1;x<=x2;x++) { drawPixel(x,y,color); } D ) y+=k; } } 4. 下述绕坐标原点旋转a 角的坐标变换矩阵中哪一项是错误的?(B) | A B | | C D | A) cos a; B)sin a; C)sin a; D)cos a 5. 下述哪一条边不是非均匀有理B样条(NURBS的优点？(D) B）对于间距不等的数据点，用NURBS以合的曲线比用均匀B样条拟合的曲线更光滑 C）NURB醍供的权控制方法比用控制点更能有效的控制曲线的形状 D）使用NURB呦以提高对曲面的显示效率 A) NURBSL均匀B样条能表示更多的曲面
6. 透视投影中主灭点最多可以有几个？（D） A）0; B）1; C）2; D）3 7. 在用扫描线法进行点与多边形之间的包含性检测时，下述哪一个操作不正确?（D） A）当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时，计数0次 B）当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时，计数2次 C）当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时，计数1次 D）当射线与多边形的某边重合时，计数1次 &在简单光反射模型中，由物体表面上点反射到视点的光强下述哪几项之和？（C）（1）环境光的反射光强；（2）理想漫反射光强；（3）镜面反射光强；（4）物体间的反射光强。 A（1）和（2） B）（1）和（3） C）（1）（2）和（3） D）（1）（2 ）（3 ）和（4 ） 9. 下面关于NURBS的论述，哪个是错误的？ （ B） A. 可通过控制顶点和权因子来改变形状； B. 仅具有仿射不变性，但不具有透射不变性； C. 非有理B样条、有理及非有理Bezier曲线、曲面是NURBS的特例； D. 可表示标准解析形状和自由曲线、曲面； 10. 下述关于Bezier 曲线P1（t）, P2（t）t [0,1]的论述，哪个是错误的？（） A. P1（1）= P2（0） = P,在P处P1（1）, P2（0）的切矢量方向相同，大小相等， 则 P1（t）, P2（t）在P处具有G1连续；
计算机科学与技术学科综合水平全国统一考试大纲及指南 计算机图形学 一、考试大纲 要求掌握设计和使用计算机图形学系统所必须的基本原理，其主要内容包括： 1．基本图形生成算法 2．二维图形显示 3．曲线和曲面的表示 4．三维物体的几何表示和几何变换 5．真实感图形的实现原理和算法 二、复习指南 （－）概述 1．计算机图形学和图形系统基本知识 计算机图形学研究对象及应用领域；图形系统的硬件和软件；图形标准接口。 2．基本图形的属性及生成算法 直线，曲线，填充区域，文字等。 （二）二维图形变换和显示 1．二维几何变换 平移、旋转、缩放及其组合，坐标系变换。 2．二维图形显示 点、线、多边形、曲线及文字的裁剪。 （三）曲线、曲面和三维图形 1．曲线和曲面的参数表示 Bezier曲线和曲面，双三次曲面的表示，B样条，插值，曲面拟合。 2．三维物体的几何表示方法 物体的定义及性质，特征参数法，边界表示法，曲面离散近似表示，实体构造表示法，八叉树表示法。 3．三维形体的输出过程 平面几何投影变换，观察空间，空间转换，三维裁剪。 （四）光学模型及其算法实现 l．简单光反射模型 基本光学原理，简单光反射模型（Phong模型）的导出和实现。 2．增量式光反射模型 双线性光强插值法（Crourand Shading），双线性法向插值法（Phong Shading），加速算法。 3．局部光反射模型 局部光反射模型及其实现。 4．光源模型 光源模型及其光强分布。 5．简单光透射模型 透明效果的模拟方法，Witted光透射模型，Hall光透射模型。 6．光线跟踪显示技术

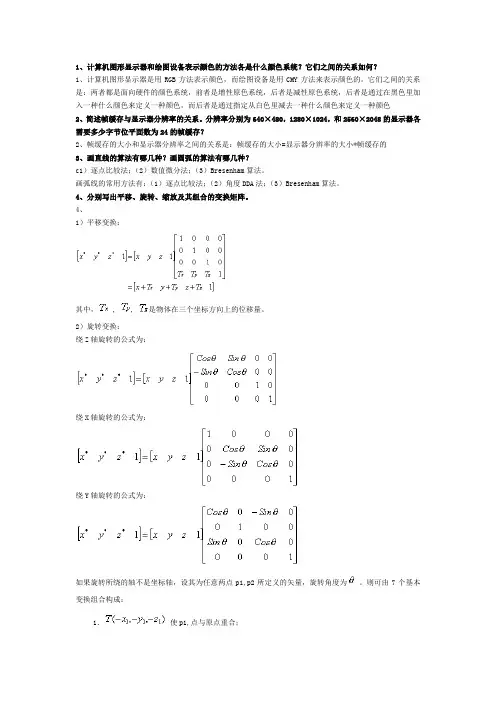

基本光线跟踪算法，光线与物体求交，光线跟踪中的简单阴影。 （五）消隐显示和阴影生成技术 1．消隐显示技术 深度缓存算法（Z-Buffer），扫描线算法，多边形区域排序算法，列表优先算法。 2．阴影生成技术 阴影扫描线算法，阴影多边形算法，阴影空间算法，阴影深度缓存算法，反走样软影生成算法。 三、思考题 1．计算机图形显示器和绘图设备表示颜色的方法各是什么颜色系统？它们之间的关系如何？ 2．简述侦缓存与显示器分辨率的关系。分辨率分别为640 * 480，1280 * 1024，和2560 * 2048的显示器各需要多少字节位平面数为24的帧缓存？ 3．画直线的算法有哪几种？圆圆弧的算法有哪几种？写一个画带线宽的虚线的程序。 4．写一个画饼分图的程序，用不同的颜色填充各个区域。 5．写一个显示一串字符的程序。 6．分别写出平移、旋转、缩放及其组合的变换矩阵。 7．如何用几何变换实现坐标系的变换？ 8．写出几种线裁剪算法；写出几种多边形裁剪算法。 9．写出Bezier曲线和面片的几种表达形式。 10．写出B样条的矩阵形式和调和函数。为什么使用非均匀有理B样条？ 11．简述边界表示法（BREP）实体构造表示法（CSG） 12．写出透视变换矩阵和各种投影（三视图、正轴测和斜投影）变换矩阵。 13．观察空间有哪些参数？其作用是什么？写出从物体空间坐标系到观察空间坐标系转换矩阵。 14．分别写出对于透视投影和平行投影的从裁剪空间到规范化投影空间的转换矩阵。 15．写出从规范化投影空间到图象空间的转换矩阵。 16．写出简单光反射模型近似公式，并说明其适用范围及能产生的光照效果。 17．写出线光源的光强公式及其积分算法。 18．试描述Witted光透射反射模型和Hall光透射模型。 19．写出光线跟踪算法。 20．写出光线与几种常见物体面的求交界法。 21．简述消隐算法的分类。 22．简述深度缓存算法及其特点。 23．简述点与多边形之间的包合性检测算法。 24．描述扫描线算法。 25．简述阴影生成算法的分类及各种算法。 四、考试样卷 请从以下每小题的所给A～D答案中选出一个正确答案： 1．计算机绘图设备一般使用什么颜色模型？ A）RGB；B）CMY：C）HSV；D）HLS 2．计算机图形显示器一般使用什么颜色模型？ A）RGB；B）CMY；C）HSV；D）HLS 3．分辨率为1024*1024的显示器各需要多少字节位平面数为24的侦级存？ A）512KB；B）1MB；C）2MB；D）3MB
最新计算机图形学期末考试试卷 一、判断题（本大题共 10 小题，每小题 1 分，共 10 分） 1. 计算机图形生成的基本单位是线段. ( F ) 2. 构成图形的要素除了点、线、面、体等几何要素外，还应该包括灰度、色彩、线型、 线宽等非几何要素. ( N ) 3. 在齐次坐标系中，若用矩阵来表示各种运算，则比例和旋转变换是矩阵F 乘法运算， 而平移变换是矩阵加法运算. ( F ) 4. Z-Buffer 消隐算法有利于硬件实现，并且不需要排序. ( N ) 5. 二次Bezier 曲线和二次B 样条曲线都通过控制多边形的首末端点. ( F ) 6. 一个向量的齐次坐标的表示形式是唯一的. ( F ) 7. 计算机图形技术是随着图形硬件设备的发展而发展起来的. ( N ) 8. Phong 算法的计算量要比Gouraud 算法小得多. ( F ) 9. 将某二维图形整体放大2倍，其变换矩阵可写为. ( F ) 10. 图形软件标准是为提高图形软件的易用性而提出的. ( F ) 二、填空题（本大题共 10 空，每空 1 分，共 10 分） 1. 在多边形填充过程中，常采用、 左闭右开 和 下闭上开 的原则 对边界像素进行处理. 2. 基本几何变换指 平移 、 比例 和 旋转 三种变换. 3. 屏幕上最小的发光单元叫作 像素 ，它的多少叫做 分辨率 . 4. ISO 批准的第一个图形软件标准是 GKS ，进入20世纪90年代后，存 在的事实上的图形软件标准主要是 OpenGL 和 Direct x . ?? ?? ? ?????200010001
5.图形的表示方法有两种：参数法和点阵法. 6.多边形的表示方法有顶点表示法和点阵表示法两种. 7.计算机三维模型的描述有线框模型、表面模型和实体 模型. 8.颜色包含3个要素：色调、饱和度和亮度 . 三、简答题（本大题共5 小题，每小题5 分，共25 分） 1．计算机图形学研究的主要内容是什么？ 2．什么是齐次坐标？齐次空间点 P(X、Y、W) 对应的笛卡尔坐标是什么？ 3．帧缓存的容量与什么有关？假定一个光栅扫描系统，分辨率800×600，要求可显示颜色256种，请问帧缓存的容量需要多少字节？ 4．什么是走样？什么是反走样?常用的反走样技术有哪些？ 5．简单光照模型的反射光由哪几部分组成，光照计算时有哪两种明暗处理技术?
《计算机图形学》课程教学大纲一、课程基本信息 课程代码：110053 课程名称：计算机图形学 英文名称：Computer Graphics 课程类别：专业课 学时：72 学分： 适用对象：信息与计算科学专业本科生 考核方式：考试（平时成绩占总成绩的30%） 先修课程：高级语言程序设计、数据结构、高等代数 二、课程简介 中文简介： 计算机图形学是研究计算机生成、处理和显示图形的学科。它的重要性体现在人们越来越强烈地需要和谐的人机交互环境：图形用户界面已经成为一个软件的重要组成部分，以图形的方式来表示抽象的概念或数据已经成为信息领域的一个重要发展趋势。通过本课程的学习，使学生掌握计算机图形学的基本原理和基本方法，理解图形绘制的基本算法，学会初步图形程序设计。 英文简介： Computer Graphics is the subject which concerned with how computer builds， processes and shows graphics. Its importance has been shown in people’s more and more intensively need for harmony human-machine interface. Graphics user interface has become an important part of software. It is a significant trend to show abstract conception or data in graphics way. Through the learning of this course, students could master Computer Graphics’basic theories and methods，understand graphics basic algorithms and learn how to design basic graphics program. 三、课程性质与教学目的 《计算机图形学》是信息与计算科学专业的一门主要专业课。通过本课程的学习，使学生掌握基本的二、三维的图形的计算机绘制方法，理解光栅图形生成基本算法、几何造型技术、真实感图形生成、图形标准与图形变换等概念和知识。学会图形程序设计的基本方法，为图形算法的设计、图形软件的开发打下基础。 四、教学内容及要求 第一章绪论 (一)目的与要求 1.掌握计算机图形学的基本概念； 2.了解计算机图形学的发展、应用； 3.掌握图形系统的组成。
第一章绪论 概念：计算机图形学、图形、图像、点阵法、参数法、 图形的几何要素、非几何要素、数字图像处理； 计算机图形学和计算机视觉的概念及三者之间的关系； 计算机图形系统的功能、计算机图形系统的总体结构。 第二章图形设备 图形输入设备：有哪些。 图形显示设备：CRT的结构、原理和工作方式。 彩色CRT：结构、原理。 随机扫描和光栅扫描的图形显示器的结构和工作原理。 图形显示子系统：分辨率、像素与帧缓存、颜色查找表等基本概念，分辨率的计算 第三章交互式技术 什么是输入模式的问题，有哪几种输入模式。 第四章图形的表示与数据结构 自学，建议至少阅读一遍 第五章基本图形生成算法 概念：点阵字符和矢量字符； 直线和圆的扫描转换算法； 多边形的扫描转换：有效边表算法； 区域填充：4／8连通的边界／泛填充算法；
内外测试：奇偶规则，非零环绕数规则； 反走样：反走样和走样的概念，过取样和区域取样。 5.1.2 中点 Bresenham 算法（P109） 5.1.2 改进 Bresenham 算法（P112） 习题答案
习题5（P144） 5.3 试用中点Bresenham算法画直线段的原理推导斜率为负且大于1的直线段绘制过程（要求写清原理、误差函数、递推公式及最终画图过程）。（P111） 解： k<=-1 |△y|/|△x|>=1 y为最大位移方向 故有 构造判别式： 推导d各种情况的方法(设理想直线与y=yi+1的交点为Q)： 所以有： y Q-kx Q-b=0 且y M=y Q d=f(x M-kx M-b-(y Q-kx Q-b)=k(x Q-x M) 所以，当k<0， d>0时，M点在Q点右侧（Q在M左），取左点 P l(x i-1,y i+1)。 d<0时，M点在Q点左侧（Q在M右），取右点 Pr(x i,y i+1)。 d=0时，M点与Q点重合（Q在M点），约定取右点 Pr(x i,y i+1) 。 所以有 递推公式的推导： d2=f(x i-1.5,y i+2) 当d>0时, d2=y i+2-k(x i-1.5)-b 增量为1+k =d1+1+k
三（8分） 1、在真实感绘制技术中，简单光照模型的反射光由哪几部分组成？ 2、对于用多边形表示的物体，在光照计算时需要进行明暗处理，为什么？ 3、采用Gouraud明暗处理模型计算如图所示点P的颜色值。
四（10分）如图所示，采用Cohen-Sutherland算法对线段进行裁剪时， 1、线段端点P点和Q点的编码各是多少 2、此时是否需要与窗口的边界进行求交运算，为什么（利用编码解释）？ 3、如需要，可以与窗口的哪些边界求交，为什么（利用编码解释）？ 五（15分）采用Bresenham算法转换直线段，起点x0(2,1)、终点x1(12,5)。 1、给出判别式d的表达式（初始条件及递推关系式）： 2 x y d 2 1 -2 3 4 5 6 7 8 六（12分）如图所示三角形ABC，将其绕点（1，1）缩小1倍，采用矩阵的形式计算缩小后三角形各点的规范化齐次坐标，并用OpenGL函数编程实现。
七 计算（18分） 已知三次B 样条曲线方程为 [ ] [0,1] t 0141 030 303631331611)(3212 3 ∈?? ??? ? ? ????????????? ??? ??----? ?=+++i i i i i P P P P t t t t c ， 控制顶点{}{})0,6(),1,5(),0,4(),1,3(),0,2(),1,1(),0,0(...10-==n P P P P 可生成四段B 样条曲线3210,,,c c c c 。 1）B 样条曲线和Bezier 曲线相比，最明显的特点是什么？ 2）求)0(),1(),5.0(),0(),1(' '01101 c c c c c 3）如果调整控制点2P ，将对哪些曲线段产生影响 图形学作业 05计算机2班 2 郑中旭 Subject ： 已知三次B 样条曲线方程为 [ ] [0,1] t 0141 030 3036313 31611)(3212 3 ∈?? ??? ? ? ????????????? ??? ??----? ?=+++i i i i i P P P P t t t t c ， 控制顶点{}{})0,6(),1,5(),0,4(),1,3(),0,2(),1,1(),0,0(...10-==n P P P P 可生成四段B 样条曲线3210,,,c c c c 。 4）B 样条曲线和Bezier 曲线相比，最明显的特点是什么？ 5）求)0(),1(),0(),1(),5.0(),0(),1("" 0''01101 1 c c c c c c c 。
期末复习题 一．填空题 1.X扫描线算法中，每次用一条扫描线进行填充，对一条扫描线填充的过程可分为4个步骤：求交、排序、交点配对、区域填色。 2.一组型值点来指定曲线曲面的形状时，形状完全通过给定的型值点列，用该方法得到的曲线曲面称为曲线曲面的拟和，而用控制点列来指定曲线曲面 的形状时，得到的曲线曲面不一定通过控制点列，该方法称为曲线曲面 的逼近。 3.在中点画线算法中（假设直线的斜率0
