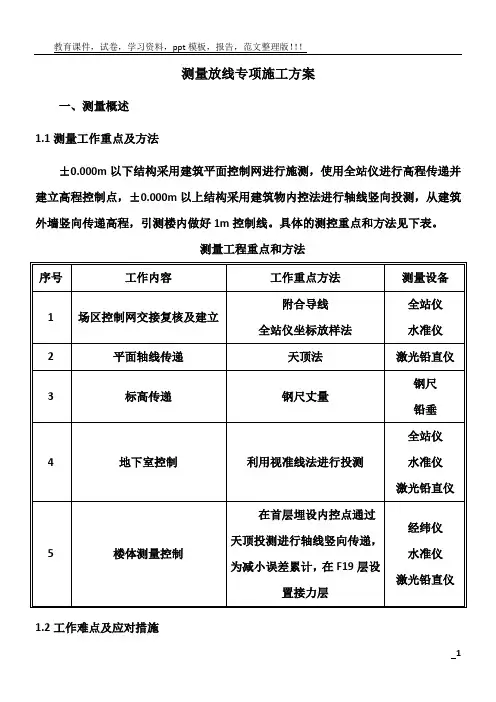

测量放线专项施工方案
一、测量概述
1.1测量工作重点及方法
±0.000m以下结构采用建筑平面控制网进行施测，使用全站仪进行高程传递并建立高程控制点，±0.000m以上结构采用建筑物内控法进行轴线竖向投测，从建筑外墙竖向传递高程，引测楼内做好1m控制线。具体的测控重点和方法见下表。
测量工程重点和方法
序
号
工作内容工作重点方法
测量
设备1
场区控制网交接复
核及建立
附合导线
全站仪坐标放样法
全站
仪
水准
仪
2平面轴线传递天顶法
激光
铅直仪3标高传递钢尺丈量
钢尺
铅垂4地下室控制
利用视准线法进行
投测
全站
仪
1.2工作难点及应对措施
1.2.1槽上可用场地相对较小，控制桩位保护要求高
应对措施：根据甲方提供的控制点，测设场地平面控制网，控制桩尽可能避开堆料区及机械运输路线，控制桩用脚手管搭设防护并用红白漆做好标识。并指定专人巡查维护，定期进行复测与修正，确保工程控制系统的准确性。
1.2.2场区面积大，平面控制网及高程控制点精度要求高
应对措施：根据业主提供的基准点，测设二级场区控制网。控制桩坐标使用计算机解算，平面控制网和高程控制点使用全站仪和水准
仪进行闭合。整场区采用两级控制，形成完整统一的测控体系，以保证测量精度要求。
1.2.3建筑物高度高，轴线及标高竖向传递精度控制难度大
应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测，投测点不少于3点，并固定光靶，使用经纬仪逐次将投测上来的点进行闭合，无误后，按先整体后局部对轴线及细部轴线进行施测。±0.000m以下使用钢尺传递高程。±0.000m以上在首层外墙四周用水准仪抄出建筑1m线，每层每段使用钢尺配合弹簧拉力器以98N的标准拉力，沿外墙大角垂直向上传递三个标高点（闭合差≤3mm）取平均值，以此为依据在作业面采用水准仪抄测标高控制线。
1.2.4轴系之间的转换复杂
应对措施：本工程轴线系统，是由楼座和地下车库两套轴线网组成，轴线网相互转换、衔接，要求测量人员必须仔细审图，科学解算，以做到万无一失。
1.2.5测控方法的选择及设备的选型是做好测量工作的难点
应对措施：对众多的测控方法，必须结合本工程的实际情况，进行合理比对、实际论证，确保方法的科学性、针对性、及现场可行性。
1.3准备工作
作为工程施工的基准—测量工作的准确度将影响工程的施工质量，测量工作将作为本工程结构施工的首要工作进行控制。施工测量
准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等内容。考虑本工程的重要性，对专业测量技术人员要精挑细选，反复审核，要求必须具备扎实的理论基础，丰富的实操技术，同时配备先进的测量仪器，采用科学的测量方法，并辅助以计算机进行计算、绘图，保证测量工作高精度、高效率的完成。
1.3.1现场勘察
到现场了解工程位置，核实测量基准点是否稳固，通视条件如何，勘察场区情况及周边情况，作好勘察记录。工程开工前进行工程现场标高测量，并将所得到的资料按业主要求制成图纸，上报业主方进行审查。
1.3.2测量人员组织
本工程测量任务由技术组、测量组和验线组三部分负责实施。技术组负责测量方案编制、编制作业指导书、测量内业资料管理工作；测量组负责平面控制网及高程控制网的测设与校核，施工期间的竖向投测控制线、楼层放线、水平控制线等日常测量工作；验线组负责各项测量放线的检查验收工作。
1.3.3测量设备调配
为满足施工精度及进度的要求，配备符合本工程测量精度的测量器具。
施工用测量仪器严格按照相关标准要求进行检定，并建立测量设备台帐：经纬仪、水准仪、垂准仪及50m钢尺等强检类计量设备需经具有国家规定资质的检定单位进行检定；对于盒尺、水平尺等非强检类计量设备按照国家标准及本企业的相关规定进行自检；对于在检定期内的经纬仪、水准仪每三个月进行一次自检，确保测量仪器的精度。
测量设备调配表
1.3.4图纸校核及定位依据校测
（1）总平面图的校核，内容包括：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计（设计高程等）校核。
（2）建筑施工图纸的校核，内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸。
（3）结构施工图纸的校核，内容包括：柱及梁等结构的尺寸校核；结构图与建筑图、设备图是否对应。
（4）校测甲方提供的精密导线点的距离、夹角及坐标，校测水准点的高差。
1.3.5制定测量方案
开工前制定针对性强的测量方案，经技术负责人程师签认后，报监理审批；工程施工过程中，严格按照测量方案进行工程定位、规划验线、基槽验线、楼层放线等工作。
1.3.6测量步骤
测量步骤流程图
1.4控制网布设
由于本工程占地面积较广，施工场区面积较大，结合现场情况，
本工程控制网分两级测设，以此保证工程施工精度。控制网的作用主要是满足施工放样精度，并且将设计的建筑物转移到平面上，还可以作为竣工检查验收建筑物位置和编测竣工总平面图的控制依据。
1.4.1场区控制网的建立
进场后，根据业主提供的测绘院基准点，实地踏勘点位，对已经损坏的点位作出标记说明，复核测量点位之间的边长距离和夹角、高差，计算点位误差。如点位误差较大，需进一步与业主核对并确认，并以复测合格的测量点做为场区控制的基准，采用全站仪布设附和导线形式建立场区控制网。
（1）平面控制网布设原则及要求
1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，以避免放样误差的积累。
2）控制网的布设应根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行。
3）控制点应选在通视条件良好、安全、易保护的地方。
4）应布设在建筑物的压力传播范围以外。
（2）场区控制基准点的布置
1）本工程采用两级布网。首级控制采用口字形布设，点位布置，便于建筑方格网测量和施工定线需要来考虑，布设在基坑周围、次要通道或空隙处。
2）方格网的密度：每个方格的大小，要根据建筑物的实际情况而决定。方格的边长一般在100～200m为宜，若边长大于300m以
上，中间加以补点。
4）考虑方格点的标桩能长期保存，方格点不要落在开挖的基础上、埋设管线的范围内。一般选择在建筑物附近空隙区，这样能长期保存。
5）根据本工程的特点，保证控制点相互通视，拟在场区周边布设4个平面基准点，作为场区的二级控制。
（3）场区控制网测设
1）根据业主提供的基准点，我方进行对基准点坐标及高程进行校核，发现误差超出规范要求，请业主予以提供新的基准点数据，如校核无误后，则进行场区控制网的施测，完成后对控制网进行导线、高程平差完成后，编制测量成果报告，上报业主及监理批复，监理验收合格后作为工程测量控制依据。合格后将控制点进行保护并做好标识。
2）控制网的精度应满足二级平面控制网测角中误差±12" ，边长相对中误差1/15000的技术指标。
3）高程控制网按国家四等水准测量的精度要求进行引测，闭合
差要求≤±全中误差±10mm，高程控制网借用平面控制网的桩点进行布设。
4）场区控制网测设流程
场区控制网测设流程
（4）建筑物控制网精度指标
建筑物控制网的精度技术指标
控制网的精度保证的关键是其桩点的长久稳定性的保持，因此其埋设要按照国家二级变形监测基准点位的要求进行。对于施工控制网，其控制点位不可避免的会存在位移现象，因此在使用期间要适时的对其进行校测，平差后解算出每个点位数据修正值。校核工作在地下结构每层放线之前进行一次，地上结构每月进行一次。
（5）建筑物标高控制网测设
施工过程中的二级高程控制网按国家三等水准测量的技术指标和精度要求使用水准仪采用附合水准测法进行引测，相邻基准点高差中误差要求小于±1.0mm。由已知高程点的高程依次引测到现场临时高程控制点上，然后再闭合到另一已知高程点。二级高程控制桩点按
规范用木桩进行布设。
建筑物高程控制点的建立，联测场区高程基准点，选用水准仪按三等水准测量精度，进行测设，测设建筑物高程控制网。
为保证高程控制网的精度，在基础施工阶段每30天进行一次复测，结构施工期间每60天对现场水准基点进行一次复测，复测结果要及时反馈相关部门，出现偏差及时进行调整。
（6）建筑物标高控制精度指标
水准测量技术要求
50
注：L为往返测段附合水准路线长度（km）
水准观测主要技术指标
1.4.2桩点的埋设及测量标识
（1）控制网的桩点采用预制钢筋混凝土桩，自然地坪以下500mm做300mm厚钢筋混凝土底板，以保证桩点稳定。桩顶部埋入200mm×200mm不锈钢板，钢板中心制作十字线，作为对中标记。
（2）所有控制桩、水准点周围使用脚手管搭设1.5m×1.5m防护栏杆，并悬挂标识牌，标识牌上要注明桩点的类型和编号。
（3）对于所弹的墨线也要进行标识，线迹清晰准确，线宽小于1 mm，轴线标明轴线号，水平线标明标高，同一条线上相邻两标识的距离不大于10m。
（4）对于不便埋桩处，将桩点投测到临近围墙及永久建筑物上。
1.5结构及装修施工测量
结构平面控制地下部分采用外控法，用经纬仪视准线法直接对各轴线进行放样，地上部分结合本工程实际特点，采用内控法，轴线控制点分阶段向上传递，在中途设立转换层。
标高控制点地下部分采用悬吊钢尺法将高程引测到施工部位，地上部分高程的传递采用悬吊钢尺法和全站仪标高竖向传递法。每层高
程传递的点位不少于4个。由于钢尺长度只有50m，同时为了减小风力、温度、大气压等自然因素的影响，对此工程的建筑在中途设立高程基准点，进行接力传递。
1.5.1±0.000以下施工测量
（1）平面控制测量
1）轴线控制桩的校测
在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，影响到正常施工及工程施测的精度要求。校测仪器采用测角精度为2″，测距精度为：±（2mm+2ppm.D）的电子全站仪。
2）基础放线
工程定位、定高后，根据建筑平面控制网向混凝土底板垫层上投测建筑物外轮廓轴线。将全站仪架设在基坑边上的轴线控制桩上，经对中、整平后、后视同一方向桩（或轴线标志点），以方向线交会法将所需的轴线投测到施工的平面层施工段上，在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图形，以此作角度、距离的校核。
当垫层混凝土施工完后，在各大角控制桩点上安置仪器，后视对面同轴桩点，将这些点精确抄测至槽底面上，并精确测定各主轴线，检查各主轴线间距，根据所测的轴线特别注意校核图纸尺寸不能算错与轴线的关系。根据投测的主轴线在垫层上放出保护墙的控制线。
3）底板放线
基底防水及其保护层施工完成后，进行基础放线。由平面控制网
投测控制线，由控制线放出底板外边线及各轴线，检查各主轴线间距，合格后再放出细部线。
4）地下墙体及顶板放线
底板施工完毕后在底板上精确投测出主轴线的位置，并严格检查主轴线的投测尺寸，主轴线放线完毕后，根据主轴线的位置放出墙体控制线、门窗洞口细部尺寸线、柱子尺寸线以及距墙皮200mm 墙体模板控制线，地下墙体施工完毕后在墙体上弹出1m 标高线，并用红油漆标注，弹出顶板支模300mm 控制线来控制顶板支模。
（2）高程控制测量
1）高程控制点的联测
在向基坑内引测高程时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的高程。
2）标高基准点的引测
悬吊钢尺法：以现场高程控制点为依据，采用水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。
基底标高抄测示意图
其中钢尺下段悬挂10kg重锤，以保证钢尺的垂直度。现场作业时，每次用钢尺与水准尺联合测量法传递标高时，改变钢尺悬挂位置，进行重复测量，以便校核。
计算时对钢尺进行尺长及温度改正，公式如下：
钢尺实际长度＝钢尺名义长度＋尺长改正数＋а×（现场温度－钢尺检测时温度），а：代表钢尺膨胀系数，取а＝0.000012m/℃；钢尺检定时温度为20℃。
3）施工标高点测抄测
地下结构施工阶段，施工标高点的测设是以引测到基坑的标高基准点为依据，水平控制线由底板标高控制网向上引测，采用水准仪以中丝读数法进行。测量的过程中采用附合水准路线进行测量，以消除
或减小仪器及其他误差对施工的影响。施工标高点测设在槽边四周，并用红油漆作好标记，作为槽内标高基准，以此来控制垫层及防水保护层厚度。
4）人工清理基槽余土前，在槽壁距槽底设计标高500mm处钉小木橛，以此作为基槽清理的标高控制依据。
5）垫层施工前，依据原控制点以及槽上的基准点向槽内引测标高控制桩，作为垫层标高控制的依据。
6）防水保护层施工前在防水层上每4m×4m制作标高控制灰饼，作为防水保护层标高控制的依据。
7）基础底板钢筋绑扎过程中，将标高控制点投测到柱子钢筋上，作为钢筋绑扎、模板支设、混凝土浇筑的依据。
1.5.2±0.000以上施工测量
（1）地上结构平面控制：
地上结构施工采用内控法，内控网布置在首层楼板上，楼板施工时预埋钢板，首层楼板施工后将控制点投测到钢板上，并进行多边形闭合复测，调整点位误差，打上阳冲眼十字中心点标示，为了保证每个楼层放线的精度，每个流水段布置内控点位应不少于为3个。
1）轴线竖向传递
首层以上结构放线，由首层内控网向上引测。各层楼板在控制点铅垂相对处预留150×150mm洞口（包括顶板模板），精度为1/200000的激光铅直仪向上投测，进行轴线竖向传递，根据此控制点放出各轴线及细部线。
2）平面内控点的布设
内控点的布设及选型必须结合建筑物的平面几何形状，组成相应图形，为保证轴线投测点的精度，内控点要形成闭合几何图形，以提高边角关系，根据施工组织设计中施工流水段的划分进行，每一流水段布设3个点，并相互之间衔接，组成闭合图形，作为该流水段的测量内控点。
3）内控点埋件的埋设
内控点所在首层平面相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出150mm*150mm的孔洞，以便轴线向上投测。
4）内控点测量与埋设
待首层底板施工完成，利用全站仪将轴线投测至板面上，完成测量内控点的布设工作。由外部控制向建筑物内部转移时，其投点误差，一级不超过2mm；二级不应超过3mm。
5）平面控制点的竖向传递
先将铅直仪架设在对中架上，调整脚螺旋使气泡居中，并实施强制对中；然后接通电源使激光器发光，转动天顶准直仪使激光束垂直，清晰地发散至楼面预留孔上的光靶上，通过操作人员用对讲机通话联系，点取圆心点即为控制点的垂影点，各垂影点的连线即组成该楼面的轴线控制网。
为消除同心圆误差，同方向旋转激光准直器0°、90°、180°、270°，激光点在投影面上留下圆形旋转轨迹，移动接收靶使其中心
与旋转轨迹圆心同心，通过接收靶上的刻划线使全圆等分并取其中点作为控制点的垂影点。
6）竖向传递的允许误差
竖向传递的允许误差数值表
（2）高程竖向传递
1）标高基准点建立
首先从场区水准控制点将场区高程引测到建筑物首层位置，检查校核合格后作为起始标高点，用红油漆标明高程数据。为保证高程的准确，在F1层、F9层建立标高基准点；在施工过程中，每层都设立4个高程控制点。
2）标高的竖向传递
标高传递采用钢尺丈量法，每次至少传递三个点，并相互校对。
依据首层标高控制点，用检定合格的钢尺沿结构向上直接丈量，钢尺量距应使用标准拉力。
每次测量均应从基准点重新丈量，不得使用下一层的标高点，传递上来以后，应和下一层标高点进行比对。
采用丈量法，测量时钢尺必须串尺丈量，每段应串尺3次，取平均数作为该尺段的实际距离。
3）竖向传递的允许误差
标高竖向传递允许误差数值
（3）住宅楼结构施工测量
1）内控点布设
根据测绘院提供的水准点，使用电子水准仪，采用附合水准测法引测底板、首层标高控制网。每个施工段做三个标高控制点。各点相互衔接，组成闭合图形。
2）内控点传递
采用激光铅直仪天顶投影法向上传递，为减小误差，采用分阶段传递的方法进行。
3）轴线放样
经纬仪方向线法：将经纬仪架设在内控点上，经对中、整平后、后视同一方向桩（或轴线标志点），以方向线交会法将所需的轴线投测到施工的平面层施工段上、在同一施工段上投测的纵、横线各不得少于二条，且要组成闭合图形，以此作角度、距离的校核。
4）标高点引测
工程引测采用钢尺丈量法为保证钢尺丈量法高程传递准确，结构
施工各个楼层的标高控制点以首层的标高控制点位依据，对应接力段使用相应高程接力控制点进行测量，必须保证所有接力点标高控制点从首层标高控制点引测。
5）施工标高点的测设
施工标高点的测设是楼层标高基准点的依据，采用水准仪以中丝读数法进行。测量的过程中采用附合水准路线进行测量，以消除或减小仪器及其他误差对施工的影响。施工标高点测设在柱上，并用红油漆作好标记。
1.5.3装修施工放线
（1）装修工程施工前，应对已完成的结构进行全面的测量，并将数据提交装修放样人员，以便依据设计和结构现状进行放样工作。
（2）装修施工的放线应依据结构控制线施测，对外墙、楼地面、内墙面、吊顶、屋面测量基线应按设计图纸进行必要的分格调整。
（3）外墙装饰设计有分格时，应按高于1/5000的精度测定分格线，并在建筑物外墙转角处吊铅垂钢丝，以便控制墙面垂直度、平整度及板块出墙位置，铅垂钢丝用经纬仪校测，竖向传递中误差小于1mm；室内墙面应按1/3000的精度控制测距中误差。
（4）地面十字直角定位线及分格线量距精度应高于1/5000，测设直角中误差应小于20"；在结构四周墙面或柱面上应弹出建筑完成面+1000mm水平线，作为地面和天花吊顶等装饰施工的控制线。
1.5.4验线工作
每次放线后，严格做好自检互检工作，并对检测值做书面记录，由劳务分包技术人员验线合格后将施工测量记录连同测量放线报验单报总包验线，总包验线合格后报监理验线，监理签字认可后方可进行下道工序。
1.6重点部位测量控制
1.6.1立模时的控制测量
（1）中心线平面控制借线及标高的测设
根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并弹好墙柱外皮借+500mm线，并在露出的钢筋上抄测出楼层+500mm 或+1000mm标高线，控制模板平面位置及高度。
（2）立模时垂直度检测
模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
1.6.2建筑物大角铅直度的控制
首层墙体施工完毕后，分别在大角两侧30cm 处的外墙上，各弹出一条竖直线，并涂上两个红色三角标记，作为上层墙体支模板的控制线，上一层支墙体模板时，以此30cm 线校准模板边缘位置，以保证墙角与下一层墙角在同一铅直线上，如此层层传递，从而保证建筑物大角的铅直度。垂直度控制在2‰以内。
1.6.3墙、柱施工精度测量控制方法
