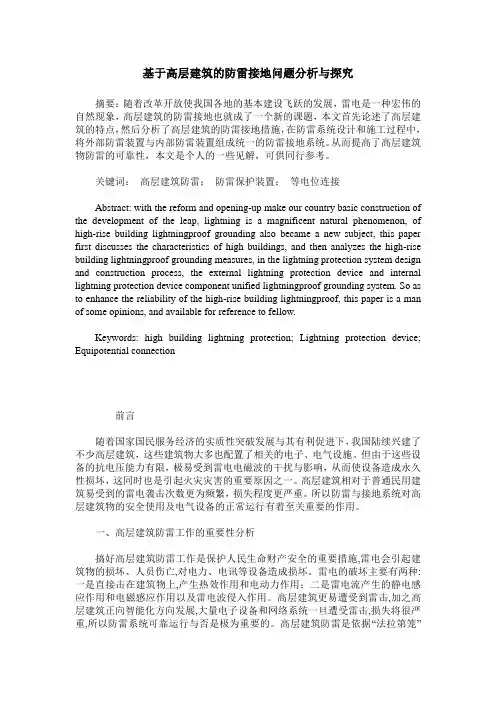

浅析高层建筑的防雷接地
【摘要】文章结合高层建筑的特点出发和对有关规定的理解，探讨高层建筑的防雷接地措施，在防雷系统设计和施工的过程中，将外部防雷装置与内部防雷装置组成统一的防雷接地系统，提高了建筑物防雷的可靠性和安全性。
【关键词】高层建筑防雷；防雷保护装置；等电位连接0.前言
做好高层建筑防雷工作是保护人民生命财产安全的重要措施，雷电的发生会引起建筑物的损坏、人员伤亡，对电力、电讯等设备造成损坏。雷电的破坏主要有两种：一是直接击在建筑物上，产生热效作用和电动力作用；二是雷电流产生的静电感应作用和电磁感应作用以及雷电波侵入作用。高层建筑更容易遭受到雷击，加之我国的高层建筑正在向着智能化方向发展，建筑内的大量电子设备和网络系统一旦遭受雷击，损失将很严重，所以防雷系统可靠运行与否是极为重要的。
高层建筑防雷是依据“法拉第笼”原理采用笼式防雷系统，就是将建筑屋面接闪网（带）引下线和接地装置三部分联结成一个整体的钢铁大网笼。从防直击雷、防侧击雷、防雷电感应和防雷电波侵入等方面，综合考虑其接闪功能、分流影响、均衡电位，屏蔽作用、合理布线和接地等因素，做到从整体上兼顾建筑物外部防雷和内部防雷的功能，达到防雷的作用。防雷分为外部防雷和内部防雷以及防雷击电磁脉冲。
