黄志强
（桂林工学院，广西，桂林541004）
【摘 要】岩体的软弱层面会影响到爆破破碎效果，如何确定岩石材料的缺陷在爆破破碎中的影响因子是研究岩石破碎机理的关键。通过对当前岩石爆破破碎的研究现状进行综合分析、评述，讨论了岩石爆破破碎机理研究的要点以及今后的研究重点，为后续相关研究指出了方向。
【关键词】岩石破碎；爆破机理；损伤
【中图分类号】TD231.1 【文献标识码】A 【文章编号】1008-1151(2007)12-0086-02
岩石爆破的破碎效应是影响交通土建、水利、矿山等工程效益的重要指标，它影响到生产过程中的铲装、运输和粗碎等工序的效率和成本，也影响到道路、堤坝等基础工程的渗透性、沉降性和稳定性。因此，岩石爆破破碎理论的研究一直是岩石动力学和岩石爆破研究领域的一个热点问题，研究并揭示爆破作用下岩石破碎机理对促进爆破理论和相关技术的发展、提高工程质量和效益具有十分重要的理论和实际意义。
（一）当前研究成果
岩体由于其材料的特殊性，内部具有较多的节理、裂隙、层理等不连续层面，这些不连续面对爆破破碎效果会产生严重的影响，主要体现在应力集中、应力波反射增强、能量耗散、高压爆生气体外逸等。因此在岩石爆破设计、施工中如何处理岩石中的不连续面对爆破效果的影响，是当前研究岩石爆破破碎机理的主要问题。
国内外学者进行的大量研究指出：裂隙岩石的破碎是由爆炸冲击波与爆生气体共同作用的结果，但与均匀介质材料爆破相比，岩体的破碎主要是爆炸应力波作用的结果，裂隙岩体的爆炸气体膨胀压力较小，只是当应力波将岩石破碎成块以后，起到促使碎块分离的作用；应力波在裂隙岩体的传播过程中，在裂隙之间传播的扰动将会产生新的破裂；由于裂隙的发展速度有限，爆炸载荷的速率对裂隙的成长有较大的作用，而高应变率载荷容易产生较多的裂隙。
在此基础之上，当前的相关研究主要在两方面展开，一是追求普遍适用于各种爆破计算和分析、旨在建立相关计算模型的理论研究；一是结合一定工程实践，适用于一定范围的具体工程设计和参数优化的实验研究。在理论研究方面，从岩石破碎研究的发展历程来看，可将其分为弹性理论阶段、断裂理论阶段、损伤理论阶段和分形损伤理论4个阶段。
1.弹性理论阶段
弹性力学模型将岩石视为各向同性的均质、连续的弹性体，岩石在爆炸荷载作用下的破坏是因其内部最大应力超过岩石应力极限引起的。在破碎之前，岩石处于弹性状态。这种理论以弹性力学及有限元方法为基础，运用现代计算机技术可方便的简化工程问题、建立力学模型并加以分析计算。由于这种理论模型不考虑岩石的材料缺陷，其理论基础与实际情况有一定的差距。
2.断裂理论阶段
断裂力学模型认为岩石中的裂纹扩展及断裂破坏是影响岩石爆破破碎效果的主要因素。与弹性模型不同的是该类模型将岩石视为含有微裂纹的脆性材料，岩石的破化过程就是其内部裂纹产生、扩展和断裂的过程。但断裂力学模型仍将裂纹周围看作是均匀的连续介质，因而其仅适用于宏观裂纹形成之后的断裂阶段，对材料开始劣化到宏观裂纹形成之间的力学行为和物理过程并未进行分析描述，其适用范围只限于宏观裂纹已形成的有层理或沉积类岩石。
3.损伤理论阶段
1980年美国Sandia国家实验室的Kipp和Grady开始进行岩石爆破损伤模型的研究，他们认为岩石中存在着大量随机分布的原生裂纹，在爆破作用下部分原生裂纹将被激活并发生扩展，激活的裂纹数服从指数分布。他们运用损伤因子D表示这些岩石裂纹开裂及损伤程度。经过 Seamen、Grady、Kipp、Kus 等人的努力，最后，由 Throne 进一步完善建立了一个能
【收稿日期】2007-10-29
【作者简介】桂林工学院青年扶持基金项目，桂工院科［2007］4号
【作者简介】黄志强（1977－），男，四川武胜人，桂林工学院讲师，主要从事工程力学相关科研工作。
岩石爆破破碎机理研究
够模拟脆性岩石动态破碎过程的二维数值计算模型，并在油页岩爆破实践中得到检验。这些模型采用裂纹激活的假设来描述损伤的产生和发展，并认为材料在体积拉伸状态下存在累积损伤、材料刚度发生劣化，而在压缩状态下采用了未考虑损伤的理想弹塑性本构模型，因此，其合理程度尚需进一步研究；同时假定裂纹密度与应变服从 Weibull 分布，但决定裂纹密度分布的两个材料参数 k，m 难以确定，因而其应用受到限制。
国内有关岩石损伤理论的研究发展于上世纪八十年代，主要是在以Grady等的理论基础上进行模型修正、针对一些具体问题进行计算分析，对一些新的计算方法进行了讨论研究。
损伤力学模型认为岩石在爆破作用下的破碎是由于岩石原有损伤激活、发展的结果，对断裂力学模型而言又进了一步。但该理论仍然有一些问题，除了计算困难外，还主要存在如下缺点：首先，用裂纹密度方法解决损伤因子的确定问题。在模型中采取裂纹激活假设，忽视了岩石中原有存在的裂隙、孔洞等天然损伤对爆破作用的直接影响。而冲击载荷作用于含有初始损伤的岩石，将产生两种效应：一是材料刚度的劣化；二是应力波能量的耗散。这就反映了初始损伤的存在有利于岩石动态损伤的演化、发展（提供裂纹源），同时，岩石中的颗粒界面、节理、层理等不连续面，作为一种“量屏障”（耗散能量起屏障作用），使得扩展裂纹常终止于此，只有当更多的能量提供给介质时，才有可能产生新的裂纹。现有损伤模型仅考虑了损伤的发展引起岩石等效模量的降低，而没有考虑损伤的演化导致能量的耗散等因素，从而导致了数值模拟计算时出现局部与实际不相符的现象。事实上，当应变率越高时，微裂纹扩展的应力降低区越小，被激活的裂纹数越多，亦即介质的损伤程度越高，冲击波能量的耗散也越大。因此，建立岩石动态损伤模型，应考虑伴随损伤演化过程的能量耗散问题。其次，未考虑爆生气体对岩石的损伤和破坏作用，实际情况中，爆炸应力波对岩石形成的微损伤在爆生气体的作用下会进一步发展，因此爆生气体对岩石的损伤和破坏不容忽视。损伤力学模型适用于各类岩石，相对于弹性模型和断裂模型，在模拟岩石性质方面更加合理且接近实际，尽管还存在一些问题，但在岩石爆破理论研究中仍被广泛接受和采用。
4.分形损伤理论阶段
有文献指出，岩体的各种断裂构造，无论是断层还是节理以及微裂隙，其分布状态或几何形状在一定的测度范围内均有较好的统计自相似性，可用分形维数来描述其形状的复杂程度，并且在相同的测度变化比例条件下，不同规模的断裂之间能用分维值来定量对比分析，用分形维数来描述比传统的用倾角、倾向、走向等参数来描述更方便，且更具全息性，而且简单明了，还具有易于代入数学方程来构造新的数学模型的优点。介于此，有学者将分形几何的概念引入岩石的动态特性研究中，利用分形理论提出一种新的岩石爆破模型。该类模型将岩体中的各种结构弱面视为初始损伤，以分形维数作为岩石性质的主要参量，并将损伤和分形纳入热力学框架，从而克服了以往模型中未考虑初始损伤和将损伤演化归结为体积应变函数的不足。目前，广为大家所接受的爆破理论关系模型主要就是损伤模型和分形损伤模型。
分形损伤理论模型将分形几何的概念引入损伤理论模型中，使节理、裂隙等宏观弱面能以分形维数的形式在爆破模型中得以体现，不仅考虑岩石原始损伤的影响，还与损伤演化过程的能量耗散联系起来，而且利用分形维数与破碎块度的关系能够实现爆破块度预报。然而有关岩石内部的分形维数计算还不成熟，损伤过程的分形与能量耗散的有关试验参数也不易获得，使得该模型的应用范围受到了很大限制。但随着研究的进一步深入，该模型将会得到更广泛的应用。
在实验研究方面，国内外主要是针对具体的工程问题运用超声波等技术进行测试岩体在爆炸等冲击荷载作用下的损伤程度，力图建立相关的岩石破坏规律，从而为相关的后续工作做出指导。主要表现在：史瑾瑾等利用一级轻气炮对岩石试件进行冲击损伤实验，采用软回收装置回收样品，并用筛分法确定冲击试验后矿岩破碎块度组成，分析不同动荷载下岩石的不同块度分布，建立动荷载下岩石破碎块度的分布规律，该实验方法对相应的爆破设计有一定的指导作用。
林大能等为研究岩石循环冲击荷载作用下损伤的围压效应，对大理岩试件在压力试验机上进行模拟冲击加载，测试受冲击后试件轴向超声波波速，用超声波波速变化量描述试件的损伤度。分析了围压、荷载冲量大小、冲击次数对岩石损伤演化的影响，得出了大理岩在不同围压下冲击损伤与冲击次数的函数关系，分析了大理岩岩样循环冲击损伤的围压效应。结果表明：岩石循环冲击损伤具有明显的围压效应，围压的存在提高了岩石抗冲击破坏的能力。从试验角度证明了在深部矿井中高地应力的存在对钻孔的钻进效率和处于初始应力场中的岩石的爆破破碎效率有重要影响。
杨军、高文学、金乾件等探索岩石动态损伤参量及其演化表征方式以构造岩石爆破损伤模型。通过岩石冲击损伤实验．对冲击前后试件进行超声波测试，得出岩石动态损伤与超声波衰减规律的关系。在考虑岩石冲击损伤过程的声波衰减规律及其与能量耗散率关系的基础上，建立新的岩石爆破损伤模型。通过实验验证该模型的计算结果并实现了岩石台阶爆破数值计算。
现今的实验研究虽然是针对于具体的实际问题，但其实验结果如果能够和相关理论相结合的话，对揭示岩体的爆破破碎机理还是有很大的帮助。
（二）发展趋势
为了揭示节理岩体爆破破碎的本质，人们采用了多种手段和方法来进行研究，其中计算机模拟因其特殊优势而日益受到关注，计算机模拟岩体爆破的关键是建立合适的爆破理论。岩石爆破的损伤力学理论及分形理论被认为代表了岩石爆破的最新方向，因此岩石爆破理论的发展应以此为基础进行完善拓展。从实际应用效果来看，现有爆破理论模型都存在着许多不足之处，都需要进一步地改进和完善。对现有爆破模型的改进也是爆破理论研究的一个方向。爆破作用下岩石的力学响应特征通常与空隙、颗粒、基质裂纹等细观尺度的基本要素相联系。岩石的初始损伤在很大程度上控制着岩石的破碎过程，必须充分考虑初始损伤对损伤演化过程的影响，而这正是当前很多爆破模型所忽略的。如何恰如其分地将初始损伤引入岩石爆破理论模型，这也是以后的爆破理论模型需要解决的。通常认为爆破作用下岩石的破碎是爆炸波和爆生气体共（下转第63页）
处理类似的意外，重新处理终端新的连接，进行正确的数据解析。
5.信息发送模块
需要给GPRS数据传输终端发送特别命令时，通过该模块进行。譬如，服务器的IP地址变动、对终端的远端复位等。
（四）软件实现方法
为了简化软件设计的复杂性，避免重复的开发工作，可以采取开发动态连接库或ActiveX控件的方法，两者的实质都是Windows的动态连接库DLL文件。动态连接库用VB6.0编写，包含以下主要函数：
1.启动服务器，函数原形：StartServer() As String
2.终端登陆，函数原形：UnitLogin(unitid As String, remoteip As String, remoteport As String)
3.终端离线，函数原形：UnitOffline(unitid As String)
4.查询在线终端数，函数原形：GetOnlineNum() As Integer
5.查询终端状态，函数原形：GetState(unitid As String) As Boolean
6.发送数据，函数原形：SendData(unitid As String, data() As Byte, bytescnt As Long) As Variant
7.接收数据，函数原形：ReceiveData(unitid As String, data() As Byte, bytescnt As Long)
8.错误处理，函数原形：ErrorReport(unitid As String, ByVal Number As Integer, Description As String, ByVal Scode As Long, ByVal Source As String, ByVal HelpFile As String, ByVal HelpContext As Long, CancelDisplay As Boolean)
（五）结束语
基于GPRS网络的远程监控系统，在工业控制领域得到广泛的应用。它使人们从烦琐的人工操作中解脱出来，集中精力对现场数据进行更细致的分析和处理。如何建立通信系统，取得原始的数据，是系统建立的基础。本文提出了GPRS通信软件设计的基本思想，解决了软件设计中的几个步骤，其中用动态连接库建立通信程序的方法，在热网管理系统、电力抄表系统等多个远程监测系统中得到重复应用。
【参考文献】
[1] Xavier Lagrange,Philippe Godlewski,Sami Tabbane.GSM网络
与GPRS[M].顾肇基译.北京:电子工业出版社,2002:222-227.
[2] R.J.(Bud)Bates. 通用分组无线业务(GPRS)技术与应用[M].
朱洪波等译.北京:人民邮电出版社,2004.
[3] 韩斌杰. GPRS原理及其网络优化[M] . 北京：机械工业出
版社,2003.
[4] (美)Uyless Black.TCP/IP 及相关协议.北京:电子工业出版
社,1998.
（上接第87页）同作用的结果。首先在爆炸波的作用下炮孔壁将产生大量的新裂纹，同时也会造成原始裂纹的扩展，随后爆生气体的准静态压力使径向裂隙沿一个或数个方向发展成为主裂纹，而主裂纹的扩展正是宏观断裂的表现。由此可见，岩石爆破过程同时存在着损伤和断裂两种缺陷的累积和发展，并不能完全归结为损伤演化的结果。所以，如何将损伤与断裂有机地统一起来，是爆破理论模型迫切需要解决的问题。
岩石爆破模型经历了不同的发展阶段，其理论基础表明了它与固体力学的紧密关系，但是借用固体力学等建立的确定性计算模型仍然难以表征复杂的爆破系统。所以，要进一步完善岩石爆破理论模型，必须引入新的科学理论。
近年来随着不确定模型解愈来愈引起人们的重视，爆破理论模型研究中一个值得注意的趋势是将非线性科学理论的一些研究方法引入爆破理论的研究中，如利用分形、逾渗、混沌等理论研究材料的损伤演化及破碎规律，引入概率和数理统计、模糊数学、灰色系统、分形几何理论等不确定性理论。用不确定性模型来研究工程爆破目前主要表现在以下几个方面：1.用模糊数学进行矿岩爆破性分区；2.用分形几何预测爆破块度的分布；3.用分形维数来描述岩体结构。这些都是非线性科学理论方法在爆破领域的有益尝试，说明了非线性的方法已日益受到研究者的重视，而这也将是未来爆破理论模型研究的发展方向。
（三）结语
如上所述，现代爆破理论在爆破的诸多方面取得了引人注目的成就，代表着爆破领域的最新成果。但是从发展的观点来看，还存在着不少不足的地方，很多研究成果是实验室研究的结果，离生产应用、尚有一定的距离，只能起到定性指导的作用，试验设备还有待于进一步的改进，试验对象应该从模拟材料逐渐过渡到岩石材料，提高试验的准确度和可信度(比如动光弹研究)。在研究手段上，数值模拟技术将会得到较大的发展，它可结合运用现代高速摄影技术、全息动光弹仪、高精密传感器技术、计算机技术和图象分析仪等先进设备和测量技术将以前不可见的岩石破碎过程清楚地再现，使我们能更好地展开相关的理论研究，这些都是爆破工作者今后所面临的问题和努力的方向。
【参考文献】
[1] 齐金铎.现代爆破理论[M].北京:冶金工业出版社,1997.
[2] 戴俊.岩石动力学特性与爆破理论[M].北京:冶金工业出版
社,2002.
[3] 刘红岩,王根旺.以损伤变量为特征的岩石损伤理论研究进
展[J].爆破,2004,21(1):9212.
[4] 刘殿书.岩石爆破破碎的数值分析[M].北京:中国矿业大学
北京研究生部,1992.
锤式破碎机作原理及类型 第一章锤式破碎机 第一节工作原理及类型 锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用面粉碎。在转子下部，设有筛板，粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，最后通过筛板排出机外。 锤式破碎机类型很多，按结构特征可分类如下： 按转子数目，分为单转于锤式破碎机和双转子锤式破碎机； 按转子回转方向，分为可逆式（转子可朝两个方向旋转）和不可逆式两类； 按锤子排数，分为单排式（锤子安装在同一回转平面上）和多排式（锤子分布在几个回转平面上）； 按锤子在转子上的连接方式，分为固定锤式和活动锤式。固定锤式主要用于软质物料的细碎和粉磨。 第二节锤式破碎机的结构 一、单转子锤式破碎机 单转子锤式破碎机可分为可逆式和不可逆式两种类型。可逆式锤式破碎机的转子首先向某一方向旋转，对物料进行破碎。该方向的材板、筛板和锤子端部即受到磨损。磨损到一定程度后，使转子反方向旋转，此时破碎机利用锤子的另一端及另一方的衬板和筛板工作，从而连续工作的寿命几乎可提高一倍。单转子可逆式锤式破碎机结构示意见图1-1（b）。单转子不可逆锤式破碎机的转子只能向一个方向旋转。当锤子端部磨损到一定程度后，必须停车调换锤子的方向（转1800）或更换新的锤子。 单转子不可逆锤式破碎机结构示意见图1-1(a)。 图1-1 单转子锤式破碎机的示意图 （a）不可逆式；（b）可逆式 图1-2 所示为单转子、多排、不可逆式锤式破碎机。它由电动机1、联轴器2、轴承部3、主轴4、圆盘5、销轴6、轴套7、锤子8、飞轮9、进料口10、机壳11、衬板12和筛板13等零部件组成。机壳由上下两部分组成，分别用钢板焊成，各部分用螺栓连接成一体。衬板由高锰钢制成，衬板磨损后可以拆换。为了便于检修、调整和更换筛条，机壳的前后两面均开有检修孔。为了便于更换锤子，机壳的两侧壁也开有检修孔。 破碎机的主轴上安装有数排圆盘，在转子圆盘上有两排销孔，当锤子端部磨损后可以把销轴插在外圈孔内，从而调整锤子与筛条之间的间隙。锤子用销轴铰接在各排圆盘之间，为了防止圆盘和锤子的轴向窜动，在圆盘两端用压紧锤盘和销紧螺母固定。转子两端支承在滚动轴承上，轴承用螺栓固定在机壳上。
岩石爆破破碎合同 甲方： 乙方： 根据有关法律、行政法规，双方遵循平等、自愿、公平和诚信的原则，就本项目协商一致，订立本合同并共同遵照执行。 一、工程概况 1、工程名称：潍日高速中铁四局第三工程 段 2、工程地点：阿陀 镇 3、工程范围及内容：。 4、工程量： 二、工程内容及工期 1、工程内容：岩石爆破及破碎、装车 2、工期： 三、工程造价及付款方法 1、工程造价：预算价元，工程单价爆破单价为元/ m3。 工程合同一经签定，不受任何价格调整影响，按合同标准进行结算。 2、付款方式： 四、工程量核算与确认： 1、爆破施工前，甲乙双方按照设计要求对总的爆破工程量进行共同测量计算，并经双方签字后确认； 2、施工中如遇甲方临时增加的新的爆破工程量在上一款的基础上，爆破范围扩大或深度增加，则该新增工程量以工程签单的形式经双方签字确认，单价不变； 3、实际发生的总爆破工程量由上述两款方量相加后得出。 五、质量、安全及验收： （一）、工程质量： 1、乙方必须严格按照国家颁发的爆破工作技术操作规程和爆破工程相关的法律法规，保证在安全的前提下快速完成爆破相关的工作；
2、甲方在施工条件方面有义务提供必要的帮助和支持、配合完成各项工作。甲方在施工质量等方面给予相应的指导，并进随时行监督检查。如果乙方在施工中不按国家颁发的爆破工作技术操作规程和施工规范的要求施工，造成的质量、安全事故、返工浪费等，按照情节轻重，由乙方赔偿部分或全部经济损失。 4、乙方爆破块石大小满足机械清运要求，石块直径不大于300mm。 （二）、安全管理及责任： 1、乙方在进入施工现场以前，要自行做好安全教育，必须注意重视安全生产，严格按照相关国家颁发的爆破安全操作规程施工，轻伤频率控制在千分之一以下，杜绝发生重大伤亡事故。 2、乙方在深坑作业时，必须要有防护措施。架设安全网、安全带、安全帽，由乙方自备。 3、乙方采取先进的爆破方法、合理的施工工艺及有力的技术措施，确保周围建筑物安全及人身安全。 （三）、爆破机械及现场爆破器材的管理： 1、乙方在施工中，使用乙方自带的爆破相关机具，乙方在开工作业前，必需对从业人员进行全面的施工技术教育和技术交底，以及安全技术交底，做到每个工人全面熟悉爆破的各种机械的性能、操作规程、安全知识、指定专人操作； 2、乙方应对机具、材料妥善使用和保管，不得损坏和丢失，施工中乙方必须按施工图施工，听从现场施工员的指导，测量、放线由甲方负责。施工爆破现场所有从业人员严禁吸烟及用火！ 六、双方责任 （一）、甲方责任： 1、按合同规定及时支付各种款项； 2、乙方进场前，清除全部石方上的植被和土层，为爆破施工创造条件；如不能及时提供爆破所需条件造成工期延误，责任由甲方负责； 3、以划线或木桩的形式，标明爆破范围和标高； 4、协助乙方负责爆破时的人员疏散及安全警戒工作； （二）、乙方责任： 1、严格按照国家相关法律、法规的有关安全操作规程施工； 2、结合本工程特点，编制合理、可行的爆破施工方案； 3、负责办理爆破方案审批手续； 4、严格按照设计图纸及甲方要求进行爆破施工，标高及范围达到甲方设计规划及合同中的质量要求；
各种破碎机工作原理、用途、组成 一、辊式破碎机 1工作原理 对辊式破碎机将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。遇有过硬或不可破碎物时，对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品最大排料粒度。双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。 齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用，同时具有挤压研磨破碎的作用。破碎齿呈螺旋形布置，入料中的小颗粒很容易通过破碎辊之间的间隙排出，大块则利用齿的剪切和拉伸力来进行破碎，改善了传统破碎机中物料不受控制一律破碎的情况。 2组成 该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。 3用途 该设备主要是完成物料的大块破碎工作，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。 4影响辊皮磨损的因素 影响辊皮磨损的因素主要有:被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。 (1)物料分布尽量均匀，以减少辊子表面出现的环状沟槽与辊皮磨损程度。 (2)在破碎机的运转中，尤其是粗碎过程中，要注意给矿块的大小，防止给矿块过大，造成破碎机产生剧烈的振动，从而严重磨损辊皮。 (3)选择耐磨性能好的辊皮，可减少辊皮的磨损程度，从而延长辊子的使用寿命; (4)给矿机的长度应该与辊子的长度保持一致，以保证沿着辊子长度而均匀给矿。另外，为了连续进行给矿，给矿机的速度应该比棍子的速度要快1-3倍。 (5)经常检查破碎产品的粒度，且应该在一定时间内将其中一个辊子沿轴向移动一次，移动距离大约等于给矿粒径的1/3即可。 此外，还要注意辊子的润滑，并需要在安全罩子上留有检查孔，方便观察辊皮的磨损情况。 5新型辊式破碎机 新型破碎机在技术上的进步主要是取消了原双辊破碎机的退让弹簧保险装置，将双破碎辊固定，破碎齿使用新的技术和材料来防止难碎硬物损坏破碎齿，从而可严格控制碎后产品中的过大颗粒。 双齿辊破碎机采用对转方式，破碎齿采用子弹头式，表面堆焊硬质合金，强度大，破碎效率高并且磨损后便于修复。 齿辊上的破碎板采用拼装式，破碎齿在韧性较好的铸基体上堆焊硬质合金，不但强度大，可破碎难碎硬物，而且破碎齿"宁弯不折"。当难碎硬物卡弯破碎齿，现场无需更换破碎板而可将破碎齿直接修复。在两侧壁上分别装有梳齿板，有两

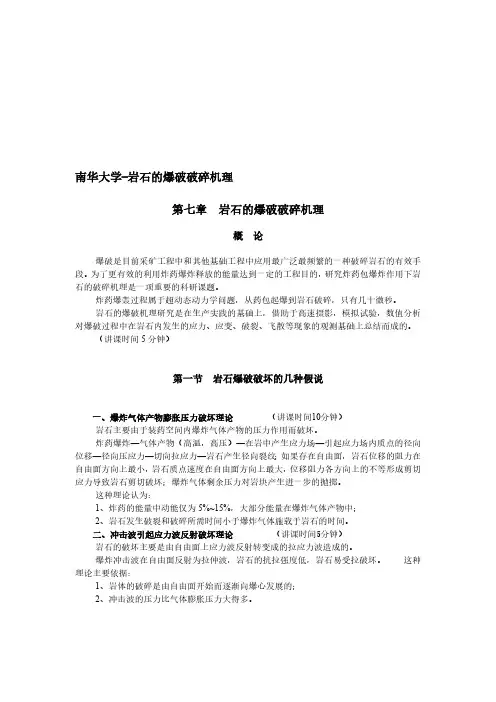

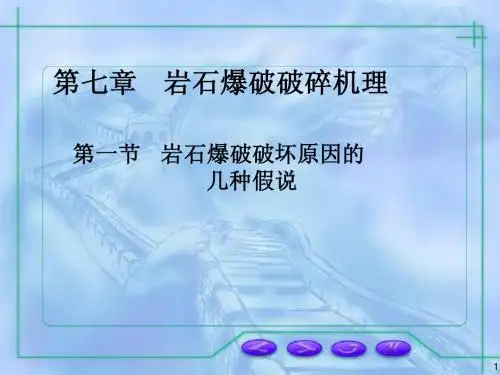

南华大学-岩石的爆破破碎机理 第七章岩石的爆破破碎机理 概论 爆破是目前采矿工程中和其他基础工程中应用最广泛最频繁的一种破碎岩石的有效手段。为了更有效的利用炸药爆炸释放的能量达到一定的工程目的，研究炸药包爆炸作用下岩石的破碎机理是一项重要的科研课题。 炸药爆轰过程属于超动态动力学问题，从药包起爆到岩石破碎，只有几十微秒。 岩石的爆破机理研究是在生产实践的基础上，借助于高速摄影，模拟试验，数值分析对爆破过程中在岩石内发生的应力、应变、破裂、飞散等现象的观测基础上总结而成的。 （讲课时间5分钟） 第一节岩石爆破破坏的几种假说 一、爆炸气体产物膨胀压力破坏理论（讲课时间10分钟） 岩石主要由于装药空间内爆炸气体产物的压力作用而破坏。 炸药爆炸—气体产物（高温，高压）—在岩中产生应力场—引起应力场内质点的径向位移—径向压应力—切向拉应力—岩石产生径向裂纹；如果存在自由面，岩石位移的阻力在自由面方向上最小，岩石质点速度在自由面方向上最大，位移阻力各方向上的不等形成剪切应力导致岩石剪切破坏；爆炸气体剩余压力对岩块产生进一步的抛掷。 这种理论认为： 1、炸药的能量中动能仅为5%~15%，大部分能量在爆炸气体产物中； 2、岩石发生破裂和破碎所需时间小于爆炸气体施载于岩石的时间。 二、冲击波引起应力波反射破坏理论（讲课时间5分钟） 岩石的破坏主要是由自由面上应力波反射转变成的拉应力波造成的。 爆炸冲击波在自由面反射为拉伸波，岩石的抗拉强度低，岩石易受拉破坏。这种理论主要依据： 1、岩体的破碎是由自由面开始而逐渐向爆心发展的； 2、冲击波的压力比气体膨胀压力大得多。
