铅酸蓄电池极板制造清洁生产技术与设备
一、技术介绍
“铅蓄电池极板清洁生产技术”是相对于目前在国内通用的“重力浇铸板栅”制造技术而言。先通过“铅带连铸连轧”技术将铅锭制作成连续的铅带，再通过“连续冲网（冲孔）技术”或“拉网技术”制造成板栅，然后经“双面涂板机”涂敷铅膏，最后制成铅蓄电池板栅。
全球一次电池市场占37%，二次（蓄电池）电池占63%。在二次电池（蓄电池）中，铅酸电池占88%，Ni-Cd电池占4%，Ni-MH电池占4%，Li-ion电池占4%。因此铅蓄电池在所有电池市场中所占比例为55%，此数据也说明了铅蓄电池所处的地位。
我国铅酸蓄电池产量约占世界产量的1/3，目前正以年均约20%的速度快速增长，出口量、出口额分别以每年高达29%和34%左右的速度递增，成为全球铅酸蓄电池的生产和消费大国。
铅酸蓄电池制造业的环境污染源，主要在铅烟、铅尘、污水和酸雾3个方面。上世纪80年代起日本、澳大利亚、德国、英国、法国和意大利的电池生产商都开始使用板栅绿色制造技术。欧美的主要蓄电池生产厂家也都采用了拉网板栅或冲网板栅制作极板后生产汽车蓄电池。但中国绝大多数厂家都采用重力浇铸板栅生产技术。
目前使用铸板机的工艺和生产技术在国外已经被淘汰：欧、美、日、韩电池厂家90% 以上是采用拉网式、冲孔式、连铸连轧等先进板栅和极板制造设备来制造板栅，只有不到10% 还使用铸板机为制造特殊规格的产品。原因是铸板机产生大量的铅烟（铸造温度450℃以上），铅损耗量（铅渣）在15—20%，对环境的污染非常严重。
而采用拉网式、冲孔式、连铸连轧等先进板栅和极板制造工艺基本无铅烟排放（工作温度为常温及350℃以下），可以控制铅渣＜3%，设备操作人员的数量降到1/10，生产设备可以完全实现密闭或在负压下运行。铅酸蓄电池极板制造新技术对环境无污染，对操作者无伤害，实现了极板制造的清洁生产。
二、铅酸电池极板制造清洁生产技术原理
1、技术原理
国际先进的极板制造技术——“铅蓄电池极板制造清洁生产技术”主要工序为冷加工（熔铅除外）。

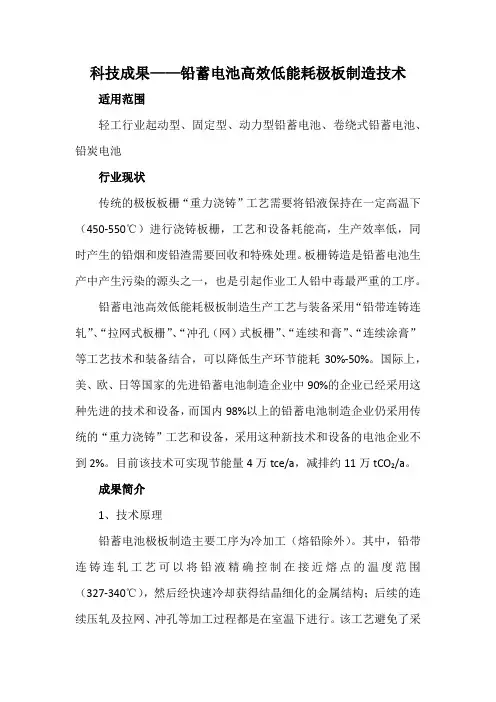

铅液精确控制在接近熔点的温度范围（327~340度），然后经快速冷却获得结晶细化的金属结构；后续的连续压轧及拉网、冲孔等加工过程都是在室温下进行。
该工艺的实施避免了采用高温和对铅液的搅动，不会产生铅烟和铅渣，因此完全阻断了可能产生的铅烟排放，同时大大地降低了能耗和铅耗。
“铅蓄电池极板制造清洁生产技术与装备”包括密封铅槽、一体化铅炉、铅合金带连铸连轧成套设备、拉网设备、连续冲孔（网）设备、连续合膏装备、连续涂膏设备、板栅自动分切设备以及满足不同应用领域的铅酸蓄电池极板制造工艺等。
拉网式板栅设计制造技术适合用于生产负极板栅。该技术特点是：生产效率高，自动化水平高，生产成本低。适合于品种少、批量大的蓄电池生产。
冲网式板栅设计制造技术采用特定的连铸连轧技术和设备制造出连续铅带，然后将连续铅带通过不同冲孔（网）设备将铅带扩张制备成有特点网孔结构的连续网栅。由于连续铅带是采用特定的多次连轧工艺制备，可产生细致高密度金属
晶粒结构，与传统浇铸板栅相比具有优良的机械性能和超强的抗腐蚀性能，因此
可以采用更薄的板栅取代传统的浇铸板栅：冲孔（网）板栅生产线可以制备厚度为0.6mm的薄板栅，可以同时用于正、负极板。
2、节能原理
由于铅带连铸连轧特殊工艺需要，熔铅温度通常为327—350℃，远低于重力浇铸温度（500—600℃）。
连铸连轧、拉网、冲孔均为冷加工，能耗远低于热加工。
以连铸连轧+拉网制造板栅为例，一套连铸连轧+拉网制造板栅产能约相当于十台重力浇铸设备，连铸连轧+拉网设备装机功率约150—200KW，而十台重力浇铸设备装机功率400—500KW，节约能源50%以上。
3、节材原理
以汽车起动电池板栅为例：重力浇铸板栅厚度大于 1.2mm，拉网和冲孔板栅厚度通常小于0.8mm板栅质量可减轻20—40%。
4、减少铅烟及铅渣排放
熔铅温度高于400℃时，开始产生大量铅烟，而铅带连铸连轧熔铅温度低于400℃；
节能型熔铅炉一体化设计，熔铅温度低，密封状态下使用，辅以缺氧措施，铅渣产生数量为重力浇铸50%以下。
5、操作工人远离铅烟污染
操作人员数量少，工人工作环境为冷加工状态。
三、国产设备
1、国产首台铅带连铸连轧设备用于卷绕电池生产
制造商：北京安偌德机电设备有限公司、营口安偌德机电设备有限公司
该设备2004年制造目前仍然在支持运行
2、出口印尼铅带连铸连轧设备
制造商：北京安偌德机电设备有限公司、营口安偌德机电设备有限公司
该设备用于卷绕电池，已使用5年。
3、出口日本铅带连铸连轧设备
制造商：北京安偌德机电设备有限公司、营口安偌德机电设备有限公司
该设备按照日本本土标准制造，明显特征是采用八次连轧，其中，最后两次
为精轧，保证了铅带厚度均匀性和致密性。
4、用于卷绕电池的冲网设备
制造商：北京安偌德机电设备有限公司、营口安偌德机电设备有限公司
5、用于汽车电池的冲网设备
制造商：北京安偌德机电设备有限公司、营口安偌德机电设备有限公司四、安偌德（ARD）介绍
营口安偌德机电设备有限公司专门从事铅蓄电池新工艺、新设备的研究、开发、制造。
营口安偌德公司的研发团队来自中科院、机械部国家级科研机构从事半导体工艺装备、电池工艺及装备研究的专业队伍，由机械制造、电器控制、计算机技术和电池技术等多名优秀专家及青年学者组成。公司现有教授级高工6人，博士3人，高级工程师及工程师1 5人，工人技师2人。高水平的研发队伍使营口安偌德产品具备了国际先进技术水平。
公司的先期研发团队-北京安偌德机电设备有限公司自2004年进入铅蓄电池板栅制造装备研究领域，并于2005年为国内电池生产厂提供了首台“连铸连轧铅合金带技术和生产线”，之后又为印尼、台湾、日本及中国大陆铅蓄电池厂家提供了多套ARD—CCRS系列生产线，用于生产不同种类和规格的铅蓄电池制造。
为响应铅蓄电池行业不同需求，公司在沈阳建立研发中心，兼有设计、装配、试验等综合功能。公司秉承“自主创新、自我发展、悉心研究、真诚服务”的理念，在中科院、哈工大、厦门大学、北京科技大学、辽宁科技大学行业专家的支持帮助下成为铅蓄电池清洁生产技术和设备的先行者。公司现已申请专利1O项，并拥有“铅蓄电池极板制造清洁生产技术与装备”全部自主知识产权。
铅蓄电池面临严重挑战，绿色制造是大势所趋。年轻的营口安偌德公司愿意肩负社会责任——“为传统电池实现绿色制造提供装备”。成为国内专门研制生产“铅蓄电池清洁生产技术及装备”的高技术企业。2011年，公司在营口高新技术开发区(国家级)进行“铅蓄电池制造清洁生产技术与装备”产业化和工程化建设，注册成立了“营口安偌德机电设备有限公司”，注册资金1000万元，新建厂房1.2万平方米，另有研发中心1000平方米。
由于电动车电池、汽车启动电池、密封电池、卷绕电池以及正在兴起的超级
电池需要的极板千差万别，公司研发了系列化的产品以满足不同的需求：带宽90mm、110mm、140mm、20Omm、300mm、380mm的“铅带连铸连轧设备”；用于卷绕电池“连续冲网设备及冲极耳设备”；用于汽车电池、电动自行车电池、密封电池的“组合式冲网设备”；以及“涂膏设备”、“卷绕机”等。
营口安偌德机电设备有限公司愿与国内外电池同行一起，为传统的铅蓄电池转型升级提供最先进、适用的设备!
铅酸蓄电池制造工艺流程 1、极板的制造 包括：铅粉制造、板栅铸造、极板制造、极板化成等。 ⑴铅粉制造设备铸粒机或切段机、铅粉机及运输储存系统； ⑵板栅铸造设备熔铅炉、铸板机及各种模具； ⑶极板制造设备和膏机、涂片机、表面干燥、固化干燥系统等； ⑷极板化成设备充放电机； ⑸水冷化成及环保设备。 2、装配电池设备 汽车蓄电池、摩托车蓄电池、电动车蓄电池、大中小型阀控密封式蓄电池装配线、电池检测设备(各种电池性能检测)。 ⑴典型铅酸蓄电池工艺过程概述 铅酸蓄电池主要由电池槽、电池盖、正负极板、稀硫酸电解液、隔板及附件构成。 ⑵工艺制造简述如下 铅粉制造：将1#电解铅用专用设备铅粉机通过氧化筛选制成符合要求的铅粉。 板栅铸造：将铅锑合金、铅钙合金或其他合金铅通常用重力铸造的方式铸造成符合要求的不同类型各种板板栅。 极板制造：用铅粉和稀硫酸及添加剂混合后涂抹于板栅表面再进行干燥固化即是生极板。 极板化成：正、负极板在直流电的作用下与稀硫酸的通过氧化还原反
应生产氧化铅，再通过清洗、干燥即是可用于电池装配所用正负极板。装配电池：将不同型号不同片数极板根据不同的需要组装成各种不同类型的蓄电池。 3、板栅铸造简介 板栅是活性物质的载体，也是导电的集流体。普通开口蓄电池板栅一般用铅锑合金铸造，免维护蓄电池板栅一般用低锑合金或铅钙合金铸造，而密封阀控铅酸蓄电池板栅一般用铅钙合金铸造。 第一步：根据电池类型确定合金铅型号放入铅炉内加热熔化，达到工艺要求后将铅液铸入金属模具内，冷却后出模经过修整码放。 第二步：修整后的板栅经过一定的时效后即可转入下道工序。板栅主要控制参数：板栅质量；板栅厚度；板栅完整程度；板栅几何尺寸等； 4、铅粉制造简介 铅粉制造有岛津法和巴顿法，其结果均是将1#电解铅加工成符合蓄电池生产工艺要求的铅粉。铅粉的主要成份是氧化铅和金属铅，铅粉的质量与所制造的质量有非常密切的关系。在我国多用岛津法生产铅粉，而在欧美多用巴顿法生产铅粉。 岛津法生产铅粉过程简述如下： 第一步：将化验合格的电解铅经过铸造或其他方法加工成一定尺寸的铅球或铅段； 第二步：将铅球或铅段放入铅粉机内，铅球或铅段经过氧化生成氧化铅；
铅酸蓄电池工业清洁生产分析 铅酸蓄电池是当前社会中重要的资源循环性能源产品，铅酸蓄电池在应用中安全性能比较高，电性能更加稳定，同时生产成本比较低，因此在市场中得到广泛应用。随着能源经济的发展，铅酸蓄电池应用领域不断扩大，市场需求量逐年上升。随着铅酸蓄电池的快速发展，污染问题逐渐显现出来，对铅酸蓄电池工业进行清洁生产提出更高要求。 标签：铅酸蓄电池；工业清洁生产；改进 铅酸蓄电池在汽车、电动车、电子通讯以及太阳能等设备中受到广泛应用，铅酸蓄电池因为价格低廉和可回收的优势在化学电池中占有重要地位，但是铅酸蓄电池在生产中出现的污染问题也是不可忽视的。为了降低铅酸蓄电池带来的污染，促进社会可持续发展，控制源头实现清洁生产是提高资源利用率的主要措施。 1 铅酸蓄电池工业生产中清洁生产标准存在的问题 1.1 并没有完全涵盖铅酸蓄电池生产行业中重要的环境因素 在铅酸蓄电池生产流程中主要的污染物是含铅的废水废气，近几年来对环境问题的重视，对废水废气的处理技术得到一定进步和发展，能够使用脱铅技术对含铅的废水和废气进行处理。加上清洁生产标准相关政策的颁布，对铅酸蓄电池生产行业有一定的约束，废气废水的排放得到一定控制和治理。但是在生产中废水废气只是污染物排放中的主要污染源，其中还有一些铅尘、污泥、固体废物等污染物，在倡导清洁生产过程中，没有对生产中制造的所有污染物进行约束，生产中依然带来一定污染。 1.2 在确定指标量化参数时没有足够的客观性 在对铅酸蓄电池生产企业进行清洁生产水平评价工作时，在清洁审查标准中会出现“部分”、“大多数”等不确定的评价用语，这类词语很难进行把握，在一定程度上具有随意性和主观性。这种现象的出现在进行实际清洁生产工作中缺乏强制性和绝对性，不具备约束力。这种现象的出现要求在实际工作中必须提高清洁生产标准的适用性，在概念和标准上应用定量指标，将清洁生产标准落实到实处。 1.3 缺乏先进设备和计量体系的要求 在进行铅酸蓄电池生产中，仅对生产工艺和设备自动化提供具体要求并不能达到良好清洁生产的标准。比如说在废蓄电池的破碎设备上，国產和非国产在先进设备的自动化上以及分选精度等各项功能上都有很大差别。在应用先进技术同时，这些先进设备不应当仅仅作为定性要求，更应当通过各种技术、经济与环境等相关的指标进行体现。
铅酸蓄电池用极板检验技术条件
目次 1.范围 2.引用标准 3.术语、定义 4.产品分类 5.技术要求 6.试验条件 7.试验方法 8.判定标准 9.标志、包装和贮存
铅酸蓄电池用极板 1范围 本附件规定铅酸蓄电池用极板的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本附件适用于涂膏式负极板、涂膏式正极板、管式正极板。 2引用标准 下列文件中的条款通过本附件的引用而成为本附件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本附件，然而，鼓励根据本附件达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本附件。 GB/T 626 化学试剂硝酸 GB/T 631 化学试剂氨水 GB/T 643 化学试剂高锰酸钾 GB/T 676 化学试剂乙酸（冰醋酸） GB/T 694 化学试剂无水乙酸钠 GB 1245 化学基准试剂（容量）草酸钠 GB/T 1266 化学试剂氯化钠 GB/T 1294 化学试剂酒石酸 GB/T 1400 化学试剂六次甲基四胺 GB/T 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(GB/T ,ISO2859_1:1999,IDT) GB/T 蓄电池名词术语(GB/T , eqvIEC60486:1986) GB/T 6684 化学试剂过氧化氢 GB/T 6685 化学试剂氯化羟胺(盐酸羟胺) GB 6782 食品添加剂柠檬酸钠 GB/T 10111 利用随机数骰子进行随机抽样的方法
GB/T 15347 化学试剂抗坏血酸3术语、定义 下列术语和定义适用于本附件 干式荷电极板 极板为干态且处于高层建筑荷电状态的极板.普通型极板 极板为干态且处于低荷电状态的极板. 涂膏式极板外观术语和定义 3.3.1极板弯曲 极板弧状变形 3.3.2极板活性物质掉块 极板上活性物质脱高板栅,且形成穿透性缺陷. 3.3.3极板表面脱皮有气泡 活性物质之间层状剥离,但未形成穿透性缺陷. 3.3.4极板活性物质凹陷 极板上活性物质局部明显低于极板表面 3.3.5极板四框歪 极板对角线不相等. 3.3.6极板活性物质酥松 活性物质之间或与板栅之间结合力变差 管式极板外观术语和定义 3.4.1丝管破裂 丝管表面一处或多处相互脱离 3.4.2丝管散头 丝管顶端发散. 3.4.3铅膏粘附。 丝管外表面粘附活性物质。
铅酸蓄电池电池失效的主要原因和分 析 铅酸蓄电池失效可能有多种原因造成的，例如硫化、失水、热失控、活性物质脱落、极板软化等等，接下来将一一为大家介绍和分析。 1.硫化 铅酸蓄电池充放电的过程是电化学反应的过程，放电时，生成硫酸铅，充电时硫酸铅还原为氧化铅。这个电化学反应过程正常情况下是循环可逆的，但硫酸铅是一种容易结晶的盐化物，当电池中电解溶液的硫酸铅浓度过高或静态闲置时间过长时，就会"抱成"团，结成小晶体，这些小晶体再吸引周围的硫酸铅，就象滚雪球一样形成大的惰性结晶，这就破坏了原本可逆的循环，导致硫酸铅部分不可逆。结晶后的硫酸铅充电时不但不能再还原成氧化铅，还会吸附在栅板上，造成了栅板工作面积下降，铅酸蓄电池发热失水，铅酸蓄电池容量下降，这一现象叫硫化，也就是常说的老化。硫化还会导致短路、活性物质松弛脱落、栅板变形断裂等"并发症"。 只要是铅酸蓄电池，在使用的过程中都会硫化，但其它领域的铅酸电蓄池却比电动自行车上使用的铅酸蓄电池有着更长的寿命，这是因为电动车的铅酸蓄电池有着一个更容易硫化的工作环境。与汽车用启动电池不同，汽车电池点火放电后，电池始终处于浮充状态，放电形成的硫酸铅很快又被转化为氧化铅，而电动车放电时，不可能同时进行充电，这就造成硫酸铅大量堆集，如果深放电，这时硫酸铅浓度更高，而且电动车骑行后很难有条件及时充电，放电形成的硫酸铅不能及时充电转化为氧化铅，就会形成结晶。所以，循环寿命，根据放电深度不同而差别很大，放电深度越深，循环次数越少，放电深度越浅，循环次数越多，根据试验结果放电深渡与循环次数联系如下表：放电深度70%50%20%10% 循环寿命500次1000次2800次7000次 一些铅酸蓄电池在做70%的1C充电和60%的2C放电中，由于采用连续大电流循环，破坏了电池生成大硫酸铅结晶的条件，所以可能看不到铅酸蓄电池硫化对电池的破坏。如果试验中途停顿，铅酸蓄电池硫化的问题就会显现。由于电池重量大，一些用户经常采取电池经过多次使用放完电才再次充电，这样电池放电以后没有及时充电，铅酸蓄电池硫化就比较严重。另外，铅酸蓄电池的硫酸比重比较高，也是铅酸蓄电池硫化的重要因素。而铅酸蓄电池硫化，破
新技术工艺和清洁生产是铅蓄电池发展方向 2012年工信部发布了《铅蓄电池行业准入条件》（以下简称《准入条件》）解读文件。《准入条件》将“卷绕式、双极性、铅碳电池（超级电池）等新型铅蓄电池”以及“扩展式（拉网、冲孔、连铸连轧等）板栅制造工艺的生产项目”列为不受生产能力限制的产品。 可以说，目前一些欧美日等国已大量应用扩展式（拉网、冲孔、连铸连轧等）板栅制造工艺，但国内企业由于设备投入较高等原因而很少采用该工艺。为推广先进工艺技术，《准入条件》规定这类项目不受生产能力的限制，这为新型铅蓄电池发展指明了方向。 新技术在新铅蓄电池中的运用 由于铅蓄电池的主要原料是铅，容易给人们造成不环保的印象。铅蓄电池能否成为“绿色能源”，也是人们一直在寻求和关注的问题。 随着对太阳能、风能、地热能、潮汐能等的开发利用和电动汽车产业的发展，铅蓄电池作为不消耗地球资源的“绿色”产业，有着广阔的发展空间。但，如何减少铅的污染，如何绿色生产，早在2010年就有电池行业著名专家提出，铅蓄电池特别是动力铅蓄电池作为一种绿色能源，通过加强科学管理，大力提升技术含量，未来发展前景非常广阔。 虽然这次的《准入条件》对新建、改扩建、现有和单纯极板生产企业的生产规模有了一定的限制，但，以人为本，科学发展，鼓励对铅蓄电池新技术的开发和应用，对采用新技术的企业还是“相当宽容”。 《准入条件》中之所以明确规定：“卷绕式、双极性、铅碳电池（超级电池）等新型铅蓄电池，或采用扩展式（拉网、冲孔、连铸连轧等）板栅制造工艺的生产项目，不受生产能力限制。”是因为这些新型铅蓄电池从工艺的技术上都符合未来铅蓄电池的发展方向。未来铅蓄电池企业应将重点转移到发展阀控密封、胶体、卷绕式、双极性、超级电池、铅碳电池等新型蓄电池，推进铅蓄电池减铅技术的研发和产业化，研究提高铅蓄电池的功率特性，降低铅的耗用量，对降低铅蓄电池成本、节能减排、节约资源具有重大意义。 实现清洁生产是新铅蓄电池发展方向 从2011年铅蓄电池行业经历的环保专项检查，到2012年到国家为电池行业制定的《电池行业清洁生产实施方案》，再到工信部下达的“十二五”期间淘汰落后产能目标任务，我国对铅蓄电池行业生产要求更加严格，行业标准及规定越来越多。2012年随着各项政策的实施，铅蓄电池行业将受多重洗礼，清洁生产仍是主题。 此次发布的《准入条件》要求，新建、改扩建企业应远离各类环境敏感区，铅蓄电池生产企业应采用自动化、机械化、封闭式的生产设备，并按照生产规模配备具有相应处理能力的节能设施和污染治理设施，减少员工接触铅污染的机会，并减少各类污染物的排放。 据了解，在蓄电池产量占国内市场份额一半以上的浙江长兴县，超威动力投资新建了绿色能源科技创业园。与以往新建项目不同的是，超威新基地的规划起点就是环保优先、节能减排。在已建成投产的一期项目中，由于采用了国内最先进的环保和生产设备，全面推广内化成、新型充电、废水循环等先进生产工艺，整个厂区内干净整洁、空气清新，已经成为长兴环保型企业的标杆。 在国家低碳环保的理念倡导新形势下，蓄电池行业领军企业也加快了向低碳节能的转型升级，实现清洁生产是未来新型铅蓄电池发展的必然方向。 资讯来源：洲际电池网https://www.doczj.com/doc/435389785.html,/
免维护铅酸蓄电池的的基本知识 人们常说的免维护蓄电池正规名称叫做阀控式密封铅酸蓄电池。阀控式密封铅酸蓄电池从外表看，有外壳、阀盖、接线端子。接线端子周边的密封材料分别用红色和黑色(或者蓝色)来表明正极和负极。 12V的电池内部分为6个独立的相互隔绝的单格，每个单格内有用各自的汇流导体连接的正极板群和负极板群。铅酸蓄电池的极板犹如钢筋水泥的结构，是在合金丝的筛网状的骨架上涂敷（或者轧制）活性物质形成的：正极板上的物质是二氧化铅（PbO2），负极板上的物质是绒状铅（Pb）。每一个正、负极板之间都隔着多孔的超细纤维物质（也有使用二氧化硅胶物质填充的），其中吸附着硫酸（H2SO4）电解液，这个纤维物质（或硅胶物质）是电化学反应过程中液相传输和气相传输的通道，它和正、负极板群被紧密地装配在一起，形成一个2V的电池单体。由于铅酸蓄电池在充电时极板不可避免的会产生氢气和氧气，当它们产生的过多并且来不及化和成水的时候就会在单格内形成压力。为了保证蓄电池正常安全的工作，每个单格都设有自己的溢气阀，当压力过量时让气体自动逸出。相对于电池槽里装满电解液体的富液电池而言，阀控式密封铅酸蓄电池内部只蕴含着很少的电解液，属于贫液电池。尽管如此，由于设计时电解液有一定的冗余，并且在溢气阀压力的保护下只要使用合理，由气体逸出造成的水损失极小，以至阀控蓄电池的电解液在寿命过程中基本不用补充，因此阀控式密封铅酸蓄电池也被称为免维护蓄电池。 蓄电池的电压多少伏算正常？
人们常说：这个蓄电池电压是12V的。这里所说的12V是指蓄电池的最基本参数——标称电势（单位V）。一个铅酸蓄电池单格标称电势为2V，由6个单格串连起来的蓄电池标称电势就是12V。电动车使用的电源一般都是用2到5个12V的蓄电池串连组成24V、36V、48V、60V电池组，这里都是指蓄电池组的标称电势，它是由蓄电池所采用活性物质的特性决定的理论值。实际上，不同的状况下蓄电池的电压和标称电势存在差异。比如：一个标称电势为12V的正常的铅酸蓄电池在充电过程的末期，充电极化达到最大值，电压可以达到14.4V或更高一点；在放电将终了时，放电极化达到最大值，电压可以低到9V左右。而充电或者放电停止并且静置数小时后，极化电压（浓度极化）完全消失，这个12V的蓄电池的电势可以在13.8V （充满后）至11V（放完后）之间，此时的差异是蓄电池内部的活性物质状态的改变造成的。 电池容量（Ah）的含义是什么？ 蓄电池的额定容量C，单位安时（Ah），它是放电电流安（A）和放电时间小时（h）的乘积。由于对同一个电池采用不同的放电参数所得出的Ah 是不同的，为了便于对电池容量进行描述、测量和比较，必须事先设定统一的条件。实践中，电池容量被定义为：用设定的电流把电池放电至设定的电压所给出的电量。也可以说电池容量是：用设定的电流把电池放电至设定的电压所经历的时间和这个电流的乘积。为了设定统一的条件，首先根据电池构造特征和用途的差异，设定了若干个放电时率，最常见的有20小时、10小时时率、电动车专用电池为2小时率，写做C20、C10和C2，其中C代表电池容量，后面跟随的数字表示该类电池以某种强度的电流放
中华人民共和国工业和信息化部 中华人民共和国环境保护部 公告 2012年第18号 为促进我国铅蓄电池行业结构调整和产业升级，规范行业投资行为，防止低水平重复建设，保护生态环境，提高资源综合利用效率，依据国家有关法律、法规和产业政策，工业和信息化部与环境保护部共同制定了《铅蓄电池行业准入条件》，现予以公告。 有关部门在对铅蓄电池生产项目进行投资管理、土地供应、环保核查、信贷融资、电力供给、安全许可等工作中要以本准入条件为依据。 附件：铅蓄电池行业准入条件 二〇一二年五月十一日 附件 铅蓄电池行业准入条件 为促进我国铅蓄电池及其含铅零部件生产行业持续、健康、协调发展，规范行业投资行为，依据《中华人民共和国环境保护法》、《重金属污染综合防治“十二五”规划》和《产业结构调整指导目录（2011年本）》等国家有关法律、法规和产业政策，按照合理布局、控制总量、优化存量、保护环境、有序发展的原则，制定铅蓄电池行业准入条件。 一、企业布局 （一）新建项目应在依法批准设立的县级以上工业园区内的相应功能区建设，符合《铅蓄电池厂卫生防护距离标准》（GB 11659）的要求。有条件的地区应将现有生产企业逐步迁入工业园区。重金属污染防控重点区域禁止新建铅蓄电池及其含铅零部件生产项目。所有新建、改扩建项目必须有所在地省级以上环境保护主管部门确定的重金属污染物排放总量来源。
（二）《建设项目环境影响评价分类管理名录》（环境保护部令第2号）第三条规定的各级各类自然保护区、文化保护地等环境敏感区内，以及土地利用总体规划确定的耕地和基本农田保护范围内，禁止新建、改扩建铅蓄电池及其含铅零部件生产项目。 二、生产能力 （一）新建、改扩建铅蓄电池生产企业（项目），建成后同一厂区年生产能力不应低于50万千伏安时（按单班8小时计算，下同）。 （二）现有铅蓄电池生产企业（项目）同一厂区年生产能力不应低于20万千伏安时；现有商品极板（指以电池配件形式对外销售的铅蓄电池用极板）生产企业（项目），同一厂区年极板生产能力不应低于100万千伏安时。 （三）卷绕式、双极性、铅碳电池（超级电池）等新型铅蓄电池，或采用扩展式（拉网、冲孔、连铸连轧等）板栅制造工艺的生产项目，不受生产能力限制。 三、不符合准入条件的建设项目 （一）开口式普通铅蓄电池（指采用酸雾未经过滤的直排式结构，内部与外部压力一致的铅蓄电池）生产项目。现有开口式普通铅蓄电池生产能力应予以淘汰。 （二）新建、改扩建商品极板生产项目。 （三）新建、改扩建外购商品极板组装铅蓄电池的生产项目。 （四）新建、改扩建干式荷电铅蓄电池（内部不含电解质，极板为干态且处于荷电状态的铅蓄电池）生产项目。 （五）新建、改扩建镉含量高于0.002%（电池质量百分比，下同）或砷含量高于0.1%的铅蓄电池及其含铅零部件生产项目。 （六）现有镉含量高于0.002%或砷含量高于0.1%的铅蓄电池及其含铅零部件生产能力应于2013年12月31日前予以淘汰。 四、工艺与装备 新建、改扩建企业（项目）及现有企业，工艺装备及相关配套设施必须达到下列要求：（一）项目应按照生产规模配备符合相关管理要求及技术规范的工艺装备和具备相应处理能力的节能环保设施。节能环保设施应定期进行保养、维护，并做好日常运行维护记录。新建、改扩建项目的工程设计和工艺布局设计应由具有国家批准工程设计行业资质的单位承担。 （二）熔铅、铸板及铅零件工序应设在封闭的车间内，熔铅锅、铸板机中产生烟尘的部位，应保持在局部负压环境下生产，并与废气处理设施连接。熔铅锅应保持封闭，并采用自动温控措施，加料口不加料时应处于关闭状态。禁止采用开放式熔铅锅和手工铸板工艺。新建、改扩建项目如采用重力浇铸板栅工艺，应实现集中供铅（指采用一台熔铅炉为两台以上铸板机供铅），现有项目采用重力浇铸板栅工艺的，应于2013年12月31日前实现集中供铅。 （三）铅粉制造工序应采用全自动密封式铅粉机。铅粉系统（包括贮粉、输粉）应密封，系统排放口应与废气处理设施连接。禁止使用开口式铅粉机和人工输粉工艺。 （四）和膏工序（包括加料）应使用自动化设备，在密封状态下生产，并与废气处理设施连接。禁止使用开口式和膏机。
铅酸蓄电池用极板添加剂 1 前言 添加剂是铅酸蓄电池的重要成分，对蓄电池的性能有着重要的影响，加入铅酸蓄电池中的添加剂一般分为：极板添加剂和电解液添加剂，极板添加剂在和膏时加入，对负极板来讲，主要作用是抗收缩，又称为膨胀剂；对正极板来讲，主要增加极板的强度，防止软化、脱落和增加导电性等。电解液添加剂在电解液配制时加入，主要作用是增加电池的充放电性能和减缓板栅腐蚀等。本文主要谈论极板添加剂。 2 常见添加剂 2.1 短纤维 2.1.1 种类和特性 短纤维根据使用材料不同，一般分为聚酯纤维(涤纶材料)，PP纤维(丙纶材料)和聚丙烯腈纤维(腈纶材料)，不同的材料具有不同的性质，对极板添加剂中使用的短纤维除纤维直径、长度外，在70℃酸中的耐酸性以及在酸中分散性(是否沉降)对极板的性能都有影响。 2.1.2 作用 正、负铅膏中都使用，其主要作用：增加活性物质的机械强度，防止脱落，从而提高循环性能，有些文献报道，少量添加时有利于H2SO4向电极内部扩散，可以提高正极板的孔率，提高初容量；但加入量多时初容量无利。 2.2 碳素材料 2.2.1 种类和特性 碳素材料有：乙炔黑(炭黑)、超导电炭黑、碳纤维、石墨。乙炔黑是一种纳米材料，具有高分散性，石墨具有层状结构，碳纤维直径为0.1—1.0μm，其电阻与PbO2基本相同。碳纤维的最大特点是纤维细长，加入铅膏不降低其表现密度，容易被氧化，化成时损失一半。 2.2.2 作用 这几种物质都能提高活性物质的利用率以及低温大电流放电性能，但各有特点：添加各向异性石墨，在正极化成时受到阳极氧化，硫酸浸入石墨的层与层之间，化成后，活性物质的毛细孔增加了，这种大孔径的微孔作用向极板内部供应电解液，从而提高活性物质的利用率。杨乘英等[2]研究发现：加入高纯石墨有以下作用：①提高电极的孔率和润湿性能，能提高正极活性物质的利用率和容量；②减少内阻，提高导电性；③加入石墨使正极的自放电增加，必须注意石墨中杂质的含量，以不同产地进行对比选择。张玉峰等[1]研究发现在正极板中加入—定量的碳纤维，活性物质利用率提高9 ％，低温放电性能提高50 ％，使用石墨可能导致过度膨胀，使活性物质脱落。朱松然[3]等研究发现在负极中增加碳的含量可以提高电池容量和充电接受能力，但会降低氢析出的过电位10～20mV。D.P. Poden[4]研究发现：炭黑的作用是在深放电时提高活性物质的导电性能，因深放电时，阻抗较高的硫酸铅浓度都高。但是Vind则认为，炭黑对容量几乎没有影响，只在低温时稍有作用，但是化成时，对极板有冲洗作用，也能减缓由于添加剂中的其他成分引起的最终充电电压过高现象，在化成或放电时充当导体，其使用量与木素差不多，没有人准备使用过量的炭黑。 现在铅酸蓄电池生产厂使用较多的是炭黑，有的在正、负极板中都使用。 2.3 硫酸钡 2.3.1 种类和特性 用来作添加剂的硫酸钡有两种：一种是重晶石粉，它从溶液中沉淀出来，其颗粒直径为1 μm，—种是重晶石，圆形的精矿石，其颗粒直径为3～5μm，重晶石比重晶石粉的作用差许多。吴寿松先生[5]也提出使用沉淀法生产的BaSO4，国内有的厂家中称生产超细BaSO4；能过1 250目的分子筛。
1、什么是一次电池和二次电池？ 一次电池是普通的干电池，只能使用一次, 二次电池又叫可充电池。二次电池中的动力型电池（或称牵引电池）是电动车目前主要电源。 2、一次电池和二次电池有什么区别？ 电池内部的电化学性决定了该类型的电池是否可充，根据它们的电化学成分和电极的结构可知，真正的可充电电池的内部结构之间所发生反应是可逆的。理论上，这种可逆性是不会受循环次数的影响，既然充放电会在电极体积和结构上引起可逆的变化，那么可充电电池的内部设计必须支持这种变化，既然，一次电池仅做一次放电，它内部结构简单得多且不需要支持这种变化，因此，不可以将一次电池拿来充电，这种做法很危险也很不经济，如果需要反复使用，应选择真正的循环次数在350次左右的充电电池，这种电池也可称为二次电池或蓄电池。 另一明显的区别就是它们能量和负载能力，以及自放电率，二次电池能量远比一次电池高，然而他们的负载能力相对要小。 3、充电电池是怎样实现它的能量转换？ 每种电池都具有电化学转换的能力，即将储存的化学能直接转换成电能，就二次电池（也叫蓄电池）而言（另一术语也称可充电使携式电池），在放电过程中，是将化学能转换成电能；而在充电过程中，又将电能重新转换成化学能。这样的过程根据电化学系统不同，一般可充放电500次以上。 4、电动自行车用蓄电池的特点是什么？ 电动自行车用蓄电池是动力型电池，它的特点是能够在一定时间内大电流放电，供车用电机运行，并能维持一定时间运行一定里程。 车用动力电池与固定电池，如仪表电池，电力，通讯系统电池，起动电池等从结构到性能都不相同，其充电和放电方式也不相同，因此不能通用。 5、电动自行车用电池是如何分类的？ 从大的方面讲，电池分一次电池(电动车用它做电源已经成为历史) 、二次电池和燃料电池。车用电池按电解液性质分为酸性和碱性，按外形分为方形和圆柱形，按使用性质分为移动式和固定式，按用途分为动力型、起动型和普通型，按结构分为开敞式和密封式。其中：铅酸电池又有不同形式，如从外形用结构又分为高型和矮型；按酸性电解液的状态分为富液型、贫液型和胶体电解液三种，按极板的结构分为板式、卷式和管式。 目前电动车常规电池主要为铅酸电池、镍氢电池、镍锌电池，其中又以铅酸电池最普及，其余两种乃是仍然较少。主要原因是市场动作没有展开，没有形成适合电动车对路产品的规模产量，价格不未能被广大用户所接受，但很快就会进入热潮。技术成功的其他三种电池——锂离子电池、锌空气电池是继镍氢、镍锌电池之后的升级产品；燃料电池价格仍高不可攀，主要原因是质子交换膜制备成本高，催化金属属于贵重物，某些技术仍然需要提高，未能大规模进入生产领域，仍需6~8年的时间才能普及。 6、什么是铅酸电池（Pb-A）？ 铅酸电池，电极主要由铅制成，电解液是硫酸溶液的一种蓄电池。 铅酸电池的代表符号为Pb-A或L-A，其中：Pb是元素周期表中铅的代号，L是铅的英文名称Leed的字头，A是酸的英文名称Acid的字头，上述两种写法均代表铅酸电池。 L-A电池品种很多，如水平极板的，卷极圆柱形等。 铅酸电池在我国是技术最成熟、各领域用量最大、市场销售最多使用时间最久的一种电源。电动自行车使用的铅酸电池属于贫液式、矮型阀控密封式、方形动力酸电池， 7、何为铅晶电池？ 应用专有技术和独特生产工艺研制的非液非胶电解质，特殊板栅结构及材料配方制成的
电池行业清洁生产评价指标体系 （征求意见稿） 国家发展和改革委员会 发布环境保护部 工业和信息化部
目次 前言.................................................... II 1 适用范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 评价指标体系 (3) 5 评价方法 (10) 6 指标解释与数据来源 (10)
前言 为贯彻《中华人民共和国环境保护法》和《中华人民共和国清洁生产促进法》，指导和推动电池企业依法实施清洁生产，提高资源利用率，减少和避免污染物的产生，保护和改善环境，制定电池行业清洁生产评价指标体系（以下简称“指标体系”）。 本指标体系依据综合评价所得分值将清洁生产等级划分为三级，Ⅰ级为国际清洁生产领先水平；Ⅱ级为国内清洁生产先进水平；Ⅲ级为国内清洁生产基本水平。随着技术的不断进步和发展，本评价指标体系将适时修订。 本指标体系起草单位：中国轻工业清洁生产中心、中国环境科学研究院、浙江南都电源动力股份有限公司、超威电源有限公司、广州市虎头电池集团有限公司、浙江古越电源有限公司、轻工业化学电源研究所、中国电池工业协会。 本指标体系由国家发展和改革委员会负责解释。 本指标体系自公布之日起试行。
1 适用范围 本指标体系规定了电池企业清洁生产的一般要求。本指标体系将清洁生产指标分为六类，即生产工艺及设备要求、资源和能源消耗指标、资源综合利用指标、污染物产生（控制）指标、产品特征指标和清洁生产管理指标。 本指标体系适用于电池企业的清洁生产审核、清洁生产潜力与机会的判断以及清洁生产绩效评定和清洁生产绩效公告制度，也适用于环境影响评价、排污许可证管理等环境管理制度。 本指标体系包括铅蓄电池、锌锰电池（糊式电池、纸板电池、叠层电池、碱性锌锰电池）、锌空气电池、锌银电池、镉镍电池、氢镍电池、锂离子电池、锂原电池生产企业的清洁生产评价指标。 2 规范性引用文件 本指标体系内容引用了下列文件中的条款。凡不注明日期的引用文件，其有效版本适用于指标体系。 GB 7470 水质铅的测定双硫腙分光光度法 GB 7469 水质总汞的测定高锰酸钾-过硫酸钾消解法双硫腙分光光度法 GB 7471 水质镉的测定双硫腙分光光度法 GB 7475 水质铜、锌、铅、镉的测定原子吸收分光光度法 GB 11910 水质镍的测定丁二酮肟分光光度法 GB 11912 水质镍的测定火焰原子吸收分光光度法 GB 11914 水质化学耗氧量的测定重铬酸盐法 GB 18597 危险废物贮存污染控制标准 GB 18599 一般工业固体废物贮存、处置场污染控制标准 GB 24789 用水单位水计量器具配备和管理通则 GB/T 17167 企业能源计量器具配备和管理导则 GB/T 18820 工业企业产品取水定额编制通则 GB/T 24001 环境管理体系要求及使用指南 HJ 617 企业环境报告书编制导则 HJ 550 水质总钴的测定5-氯-2-（吡咯偶氮）-1，3-二氨基苯分光光度法（暂行）HJ 597 水质总汞的测定冷原子吸收分光光度法 HJ/T 341 水质汞的测定冷原子荧光法 《污染源自动监控管理办法》（国家环保总局令第28号） 《危险化学品安全管理条例》（中华人民共和国国务院令第591号） 《企业事业单位环境信息公开办法》（环境保护部令第31号） 《突发环境事件应急预案管理暂行办法》（环发[2010]113号） 《排污口规范化整治技术要求（试行）》（国家环保局环监[1996]470号） 3 术语和定义 3.1 清洁生产 不断采取改进设计、使用清洁的能源和原料、采用先进的工艺技术与设备、改善管理、综合利用等措施，从源头削减污染，提高资源利用效率，减少或者避免生产、服务和产品使用过程中污染物的产生和排放，以减轻或者消除对人类健康和环境的危害。 3.2 清洁生产评价指标体系 由相互联系、相对独立、互相补充的系列清洁生产水平评价指标所组成的，用于评价清洁生产水平的指标集合。 3.3 污染物产生指标（末端处理前） 即产污系数，指单位产品的生产（或加工）过程中，产生污染物的量（末端处理前）。本指标体系主要是水污染物产生指标。水污染物产生指标包括污水处理装置入口的污水量和污染物种类、单排量或浓度。 3.4 指标基准值 为评价清洁生产水平所确定的指标对照值。
电动自行车用铅酸蓄电池极板的固化 铅蓄电池在制造过程中，生板固化、干燥条件是非常重要的。生板质量的优劣，对化成后极板质量及电池性能有密切关系。因此生板固化、干燥过程决不可掉以轻心。 我厂主要是生产Pb-Ca-Sn-Al四元合金免维护铅酸蓄电池极板。一般铅粉生产时氧化度控制在72%~79%之间，其余为未氧化的游离铅；经过储存一定时间后进行和膏再进行涂填、浸酸后，铅膏中的游离铅含量降到15%~18%左右；在固化室中固化干燥后，铅膏物质中的游离铅含量一般在3%~5%。 固化良好的极板，化成后的极板可获得牢固的活性物质和良好的外观质量，反之由于在不同季节受气候变化等条件的影响，往往使生板固化条件得不到良好的控制，因而造成极板批量废品时有发生。一般废品现象：负极板裂纹、起泡；正极板活物质疏松、脱粉、顺筋起皮、整格脱落等[1]。 1固化的作用机理 极板的固化是指涂好膏的极板在一定的温度和时间等条件下，在铅膏胶凝过程中完成游离铅及板栅筋条表面铅的氧化以及碱式硫酸铅的再结晶和硬化的过程。铅蓄电池用生极板的固化是一个比较复杂的过程，既有物理变化也有化学变化，要达到的效果有板栅腐蚀层的形成、游离铅的转化、碱式硫酸铅再结晶(脱水形成微孔)。 固化过程按顺序大体也可分为以下不可分割的3个阶段[2]： (1)第一阶段，主要使板栅形成腐蚀层，促使铅膏与板栅有强的附着力，以及使铅膏中3BS(3PbO·PbSO4·H2O)与4BS(4PbO·PbSO4·H2O)生成合适的比例。 板栅的腐蚀层是靠空气中的氧气不断溶进铅膏的水分中，再到达板栅表面形成微电池来完成，水作为催化剂(或介质)，板栅的铅因其活性低，形成腐蚀层相对是比较缓慢的。因此，这一阶段需要的时间会比较长，固化温度越高，板栅腐蚀的速度越快，但铅膏中3BS也会向4BS转化。因此，在此阶段应保证铅膏中有较高含量的水分，高的固化湿度和适宜的固化温度是很重要的。如果板栅腐蚀不好，铅膏的附着力差，极板易掉粉，铅蓄电池内阻会加大，电池容量衰减会较快，寿命会缩短。 (2)第二阶段，主要完成铅膏中的游离铅转化为氧化铅，同时板栅也进一步氧化腐蚀。 随着铅膏中的水分以蒸汽形式缓慢析出，水分含量逐渐降低，铅膏中开始形成微孔，外界空气与其交换进入极板内部的速度加快，游离铅的氧化开始加速；当铅膏中的水分含量降到7%～8.5%时，氧化速度达到最快，此阶段需要较高的湿度来保证铅膏不要失水过快，以延长游离铅快速转化的时间，达到转化比较彻底的目的；如失水过快，游离铅快速氧化的时间过短，固化结束后游离铅可能就会很高，势必造成活性物质的利用率降低，正极板甚至出现弯曲、脱粉等严重问题。 (3)第三阶段，为极板的干燥阶段，主要完成铅膏的硬化脱水、碱式硫酸铅再结晶、多孔电极的形成，前阶段脱水形成大孔，后阶段继续脱水形成微孔。 2 极板的固化过程 2.1 固化设备 采用江苏金帆的一体化固化室，室内配有温湿度控制系统、循环风系统、加热系统、排湿系统[3]。 加热系统为电加热。湿度使用喷水雾、每个固化室内单独的电加热小锅炉制蒸汽联合控制。循环风常采取固化室左侧进风右侧出风，保持固化室内部各部位风量、湿度等尽可能地一致，以保证固化质量的均匀。 排湿风机位于固化室后方的下部。进风门在顶部，排湿时进风门自动打开。 固化室内可放置1米×0.8米×0.8米的极板架3×3×3＝27个。 2.2对固化前极板的控制 2.2.1铅膏游离铅的控制 试验发现，用氧化度80%以上的铅粉加水和制出来的铅膏，铅膏中的游离铅质量含量在12%以
铅酸蓄电池硫化的原因及处理 在铅蓄电池的使用中，经常提到硫化问题，其含义是指蓄电池因深度（过量）放电或长期充电不足，使极板上的活性物质逐渐转变成晶粒粗大、质地坚硬的硫酸铅，并布满极板表面、堵塞极板微孔，阻碍电解液渗透和电流传导，造成蓄电池充放性能极度恶化，实际容量严重不足，且用常规充电方法无法将它还原成二氧化铅和海绵状铅的现象。 粗大的硫酸铅晶体导电性差、体积大，会堵塞活性物质的细孔，阻碍电解液的渗透和扩散作用，增加了蓄电池的内阻。同时，充电时这种硫酸铅不易转化为二氧化铅和海绵状的铅。这种硫酸铅会失去可逆作用，使极板的有效物质减少，放电量降低，使用寿命缩短，极板上出现有色斑点。显然，硫化对蓄电池性能的影响极大，严重的甚至使蓄电池报废。 一、极板硫化的原因 1、极板露出电解液液面。蓄电池内电解液液面过低，使极板上部与空气直接接触，负极板将会剧烈氧化。汽车在行驶中，由于电解液面上下波动，与极板上部已氧化的部分接触，会形成大晶粒的硫酸铅硬层，使极板上部硫化，这时极板的剩余部分将承受较大的放电电量，结果导致整个极板硫化。 2、初充电或经常充电不足，以及没有进行定期充电。 3、蓄电池电解液的密度过高，使硫酸铅溶解困难。 4、铅蓄电池经常过量放电或小电流深放电，使硫酸铅大量的生
成，并深入到极板深处。硫酸铅在活性物质中含量的增加很容易凝结变硬，堵塞活性物质的孔隙，正常的充电反应在这种情况下难以进行，只进行水的分解。 5、蓄电池长期处于半放电或放电状态中。例如：电池漏电、内部短路且未及时消除、发电机的充电电流小等，均能引起极板硫化。 6、电解液不纯，含有较多的有机物和杂质，这些有机物和杂质不仅促进了电池自放电，而且也是造成极板硫化的主要原因。它们在蓄电池放电时吸附在负极板上，使之不可溶解。 对于铅蓄电池硫化较重者，目前常用“上电治疗法”、小电流充电法消除。在使用和维护中，重要的是应该采取相应的措施减少极板的硫化，以延长蓄电池的使用寿命。 二、防止极板硫化的措施 1、蓄电池要安装牢固，应保持外表面的清洁干燥。 2、要用高纯度的蓄电池专用硫酸和蒸馏水配置电解液，不能用普通工业硫酸，也不能用清洁的井水和雨水。配置好的电解液要储存在陶瓷或工程塑料容器内，不能储存在金属容器内，加注时也要用塑料器具，并保证清洁。 3、尽可能使蓄电池处于充足电状态。大电流放电后要及时补充充电。车用蓄电池每三个月做一次预防性去硫充电。 4、根据季节的变化正确选用电解液浓度，特别是冬季用高浓度的电解液，冬季过后应及时进行调整，不应常年使用浓度偏高的电解液。另外，只要不是因为渗漏原因而引起的电解液液面降低，只允许
铅酸蓄电池简易生产流程 电池工厂生产流程 铸铅零件 包板 1.2.1包板结构=正极板(PbO2)+AGM(玻璃纤维与棉的混合物)+负极板(棉状铅) 极板结构=板栅(成分铅钙,可把电集中在极耳,固定铅膏)+铅膏(主要放电物质)+极耳 电池中电流容量大小与正负极配比密切相关。 Eg, 4+5-,6V4AH2+3- 入铁盒。烧焊的前序动作，用于装包板。 上梳，形成烧焊部位。 摆铅零件。 烧焊。 焊合包板的正极板极耳，形成包板的正极点（铅零件）。焊合包板的负极板极耳，形成电池的负极点（铅零件）。 烧焊是VRLA的瓶颈产能。旭威有两把烧焊，1000PCS/把/天，总产能2000PCS/2把/天。 下模装底槽。 下模前，在正极连接处划红线，以示正极。 底槽为高强度，耐撞击的 ABS材质。 对焊。电池组的正负极对焊，形成回路。 试盖。 查假焊，扶正极位。 短路测试，用极板短路测试仪。 标型号，于电池盖上。 配胶，倒封盖胶。 胶为环氧树脂，起密封作用。 封盖。 电池底槽部位倒对盖口，向下正位，防露胶。露胶会导致酸稀释不到位，加大自放电，也可能导致内短路。注意密封要到位，否则易导致极板氧化，使电池的容量降低、寿命减短。 在正负极呈对角状态时，要注意反盖。 中盖胶固化。过烘干机，夏天1~，冬天~2H。 塞O型圈，用旋子加固。 塞端子，焊接。端子一般为铅合金，铜或其他合成物，表面镀银，采用最新的密封结构和技术。 倒极柱胶。先倒密封胶（环氧树脂），再倒色胶（一般的脱氧剂，红色为正极，黑色为负极），先后过烘干机烘干。 查气密性，开路或闭路（万用表），查外观。 配酸。一般为含有特殊添加剂浓度为22%~33%的稀硫酸，全部被吸附在AGM隔板中，电池中无流动硫酸，可任意放置使用。稀硫酸为电池中的电解液。 加酸。采用微电脑控制精密定量蓄电池加酸机，12孔型，9台。 分三次加酸，加酸后静止2H，以便AGM充分吸收酸液。 上安全阀。安全阀为耐酸抗老化的聚合橡胶，可自动排放电池内部过多的气体，并保持电池内部气压在安全范围。放电时通气，充电时闭合。 加垫片，上胶条（充电时酸会冒泡，可防止溢酸）。 初充电。时间范围为20~35H，采用微电脑控制多功能蓄电池充放电机，20台。 下胶条、垫片后，清洗电池。 查酸，查电压，全检，是否开路或闭路。采用微电脑控制蓄电池容量检测机，2台。 测电容量，抽检，采用微电脑蓄电池循环充放电测试仪，14台。 超声波封盖片。
铅酸蓄电池发展简史 铅酸蓄电池1859年由法国人普兰特创造，1881年法国人富尔发明以铅化合物涂在铅片上，可以很快形成活性物质。 ①20世纪20年代由美国EXIDE公司推出的管式极板，用多缝隙的 硬橡胶管容纳活性物质，以一支铅合金棒插在中间导电，这就大大提高了要板的耐深度充放电的能力，硬橡胶管现已由无纺布或玻璃纤维管所取代，管式极板多用于动力牵引型蓄电池。 ②50年代由美国DELCO公司首先推出用无锑合金为板栅的免维护 汽车蓄电池，免去了以往汽车蓄电池须定期补水的工作，现在免维护式已经是汽车蓄电池的主要选择。 ③70年代由美国DEVIFF氏创新的阀控式蓄电池。 ④1970年以来出现拉网式板栅（目前国内湖北骆驼及保定风帆等）微孔PE及PVC隔板 单体间的穿壁焊技术（汽车及摩托车电池） 铅钙合金的加铝及加锡 铅酸蓄电池的基本结构与分类 铅酸蓄电池由正极板、负极板、隔板、电槽及电解液组成，此外还有一些零件如气塞、连接条、极柱等等，分述如下： ⑴正极板包括涂膏式、形成式、铅布式、铅箔式等 ⑵负极板包括涂膏式、铅布式、铅箔式。 ⑶隔板包括微孔橡胶式、PVC、微孔PVC（叉车电池）、AGM （阀控铅酸蓄电池）.PE代式隔板（汽车免维护电池）
⑷电池槽硬橡胶式及塑料槽（ABS及PP料等）如我们公司阀控电池用ABS；汽车及摩托车免维护电池用PP料 ⑸电解液一律为稀硫酸(1.28,1.23,1.26,1.29,1.315,1.325,1.34);有一部分做成胶体 铅酸蓄电池的主要品种 1、起动用蓄电池：这是铅酸蓄电池品种中最大的一个，专为汽车 的起动、照明、点火提供能源。因要求放电电流大，故均用薄的涂膏式极板组成，最早每只为6V，现今为12V，正在向36V转变2、固定型蓄电池，作为备用电源，广泛用于邮电、电站、医院、 会堂等处。 3、助力车蓄电池（如12V12AH及12V18AH） 4、铁路客车蓄电池 5、内燃机车用蓄电池专供内燃机车起动及照明，长期使用管式 极板，近年来已改为涂膏式阀控蓄电池，型号为NG-462等。 6、摩托车用蓄电池用于摩托车的起动点火与照明 7、牵引蓄电池用于各种蓄电池、叉车、铲车、矿车、矿用电 机车、要求深充放。多采用管式正极板。 铅酸蓄电池的分类 A、按极板型式分 1、形成式正极板为纯铅板用电化方法生成过氧化铅、负极板 曾经用箔式，后改为涂膏式。 2、涂膏式这是用得最广泛的，即以铅合金板栅涂上铅膏。
铅酸蓄电池极板制造清洁生产技术与设备 一、技术介绍 “铅蓄电池极板清洁生产技术”是相对于目前在国内通用的“重力浇铸板栅”制造技术而言。先通过“铅带连铸连轧”技术将铅锭制作成连续的铅带，再通过“连续冲网（冲孔）技术”或“拉网技术”制造成板栅，然后经“双面涂板机”涂敷铅膏，最后制成铅蓄电池板栅。 全球一次电池市场占37%，二次（蓄电池）电池占63%。在二次电池（蓄电池）中，铅酸电池占88%，Ni-Cd电池占4%，Ni-MH电池占4%，Li-ion电池占4%。因此铅蓄电池在所有电池市场中所占比例为55%，此数据也说明了铅蓄电池所处的地位。 我国铅酸蓄电池产量约占世界产量的1/3，目前正以年均约20%的速度快速增长，出口量、出口额分别以每年高达29%和34%左右的速度递增，成为全球铅酸蓄电池的生产和消费大国。 铅酸蓄电池制造业的环境污染源，主要在铅烟、铅尘、污水和酸雾3个方面。上世纪80年代起日本、澳大利亚、德国、英国、法国和意大利的电池生产商都开始使用板栅绿色制造技术。欧美的主要蓄电池生产厂家也都采用了拉网板栅或冲网板栅制作极板后生产汽车蓄电池。但中国绝大多数厂家都采用重力浇铸板栅生产技术。 目前使用铸板机的工艺和生产技术在国外已经被淘汰：欧、美、日、韩电池厂家90% 以上是采用拉网式、冲孔式、连铸连轧等先进板栅和极板制造设备来制造板栅，只有不到10% 还使用铸板机为制造特殊规格的产品。原因是铸板机产生大量的铅烟（铸造温度450℃以上），铅损耗量（铅渣）在15—20%，对环境的污染非常严重。 而采用拉网式、冲孔式、连铸连轧等先进板栅和极板制造工艺基本无铅烟排放（工作温度为常温及350℃以下），可以控制铅渣＜3%，设备操作人员的数量降到1/10，生产设备可以完全实现密闭或在负压下运行。铅酸蓄电池极板制造新技术对环境无污染，对操作者无伤害，实现了极板制造的清洁生产。
