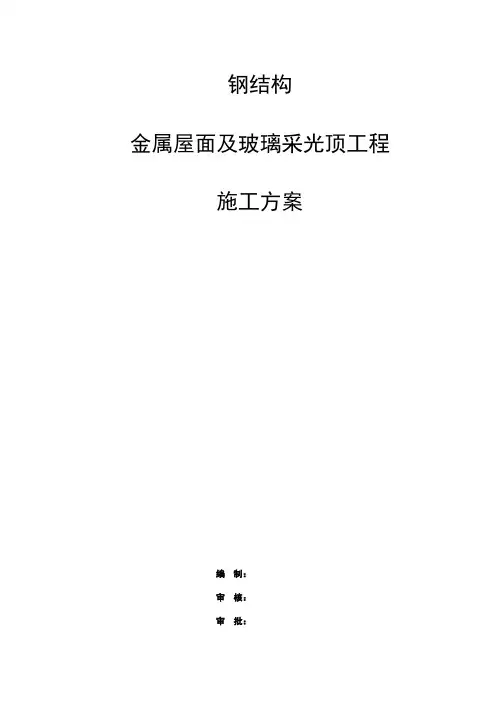

钢结构 金属屋面及玻璃采光顶工程
施工方案
编 制： 审 核：
审 批：
有限公司 2017 年 05 月 10 日
目录
D- 1 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第一章.............................................................................................................. 编制说明 - 4 -
第一节 规范、规程 ................................................................................................................................ - 4 第二节 其他 ............................................................................................................................................ - 5 -
第二章工程概况 .................................................................................. - 6 -
第一节 工程简介 .................................................................................................................................... - 6 第二节 屋面工程结构说明 .................................................................................................................... - 8 -
第三节 工程建设特点....................................................................... - 12 -
一、工程特点 ........................................................................................................................................ - 12 二、工程难点及关键技术 .................................................................................................................... - 12 三、工程现场施工条件 ........................................................................................................................ - 12 -
第三章 施工部署 .............................................................................. - 13 -
第一节 施工部署原则 .......................................................................................................................... - 13 第二节 目标 .......................................................................................................................................... - 13 第三节 组织管理体系 .......................................................................................................................... - 13 组织管理体系（见下表） .................................................................................................................... - 13 第四节 屋面工程总体安装思路 .......................................................................................................... - 16 第五节 施工区域划分 .......................................................................................................................... - 16 一、现场定位、测量放线实施方案 .................................................................................................... - 18 第七节 总体施工流程 .......................................................................................................................... - 19 第八节 控制进度计划 .......................................................................................................................... - 19 第九节 其他需说明事项 ...................................................................................................................... - 19 -
第五章 资源配置 .............................................................................. - 20 -
第一节 主要机械设备配置 .................................................................................................................. - 20 第二节 劳动力配置计划 ...................................................................................................................... - 24 第三节 测量和监测设备器具配置 ...................................................................................................... - 25 第四节 物资、构件进场计划 .............................................................................................................. - 26 第五节 技术支持规划 .......................................................................................................................... - 27 -
第六章 施工平面布置图 ................................................................... - 28 -
第一节 施工平面布置 .......................................................................................................................... - 28 D- 2 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第二节 材料构件加工计划 .................................................................................................................. - 31 第三节 现场内交通道路 ...................................................................................................................... - 31 第四节 施工用电 .................................................................................................................................. - 31 -
第七章 主要项目施工方法 ............................................................... - 32 -
第一节 主要构件工厂加工制作方案 .................................................................................................. - 32 第二节 工厂加工制作特殊工艺 .......................................................................................................... - 33 第三节 定位测量放线施工工艺 .......................................................................................................... - 35 第四节 现场高空钢结构作业方案 ...................................................................................................... - 36 第五节 屋面工程主要安装方法 .......................................................................................................... - 39 一、脚手架人工坡道搭设 .................................................................................................................... - 39 二、屋面天沟工程安装方案 ................................................................................................................ - 44 三、彩钢板金属屋面工程安装方案 .................................................................................................... - 47 四、屋面最外层饰面铝单板安装方案 ................................................................................................ - 55 五、采光顶玻璃安装方案 .................................................................................................................... - 56 六、虹吸雨水排放系统 ........................................................................................................................ - 59 七、屋面附属部分 ................................................................................................................................ - 70 -
第八章 施工工期保证措施 ............................................................... - 72 -
第九章 质量保证措施....................................................................... - 79 -
第一节 质量目标 .................................................................................................................................. - 79 第二节 针对本工程的组织管理体系 .................................................................................................. - 79 第三节 质量控制综述 .......................................................................................................................... - 81 第四节 质量保证措施 .......................................................................................................................... - 82 -
第十章 安全生产保证措施 ............................................................... - 90 -
第一节 安全生产保证体系 .................................................................................................................. - 90 第二节 现场施工安全技术保证措施 .................................................................................................. - 94 第三节 现场管理 .................................................................................................................................. - 95 第四节 安全保证具体措施 .................................................................................................................. - 96 第五节 文明施工保证措施 .................................................................................................................. - 98 第六节 冬、雨季施工措施 ................................................................................................................ - 102 第七节 成品保护措施 ........................................................................................................................ - 104 第八节 施工现场临时用电保证措施 ................................................................................................ - 107 -
D- 3 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第一章 编制说明 XXXXZP11 海洋世界钢结构金属屋面及玻璃采光顶工程。该工程位 于 XXXXXXXXXXXXXXXX 新区内，该工程设计新颖，风格独特。 本施工组织设计是针对我公司投标的金属屋面系统及玻璃采光顶施工方案进行 编制。
第一节 规范、规程
《钢结构工程质量验收规范》
（GB50205-2001）
《屋面工程质量验收规范》
（GB50207-2002）
《电气装置安装工程接地装置施工及验收规范》 （GB50169-92）
《屋面工程质量验收规范》
（GB50207-2002）
《建筑工程施工质量验收统一标准》
（GB50300-2001）
《建筑结构可靠度设计统一标准》
（GB50068-2001）
《建筑装饰装修工程质量验收规范》
（GB50210-2001）
《建筑物工程施工质量验收规范》
（GB50205-2001）
《金属屋面系统的设计和安装规范》
（AS1562）
《压型金属板设计施工规范》
（YBJ216）
《建筑结构荷载规范》
（GB50009-2016）
《建筑设计防火规范》
（GB 50016-2014）
《建筑物防雷设计规范》
（GB50057-2010）
《钢结构设计规范》
（GB50017-2003）
《建筑钢结构焊接规程》
（JBJ81-2002）
《铝及铝合金压型板》
（GB681-86）
《冷弯薄壁型钢结构技术规范》
（GB50018-2002）
《紧固件机械性能、不锈钢螺栓、螺钉和螺柱 （GB/T3098.6-2002）
D- 4 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
《玻璃幕墙工程技术规范》
（JGJ102-2003）
《建筑玻璃采光顶》
（JG231-2007）
《建筑幕墙》
(GB/T 21086-2007)
《建筑采光设计标准》
(GB 50033-2013)
《建筑玻璃应用技术规程》
(JGJ113-2015)
第二节 其他
(1)XXXXZP11 海洋世界钢结构金属屋面及玻璃采光顶工程招标文件（含答 疑、图纸及其他资料）；
(2) XXXXZP11 海洋世界钢结构金属屋面及玻璃采光顶工程投标文件； (3) XXXXZP11 海洋世界钢结构金属屋面及玻璃采光顶工程施工合同范本； (4) XXXXZP11 海洋世界钢结构金属屋面及玻璃采光顶工程施工方案图纸；
D- 5 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第二章工程概况 第一节 工程简介 ZP11 海洋世界项目位于 XXXXXXXXXXXXXXXX 新区富祥湾，建筑总面积约 为 29 万平米，其中屋面钢结构工程属于子单位工程，总高度为 58.6 米，最大跨度约 为 180 米，长约为 600 米。该工程主要由金属屋面系统和玻璃采光顶两个部分构成， 我司针对这两个内容进行制作与安装施工方案。金属屋面钢结构由多个空间桁架构 成主次梁，整体形成一个空间稳定结构，而玻璃采光顶则采用网壳结构，安装于主 体钢结构空间桁架上。 整体钢结构三维及施工平面布置详见下图。
D- 6 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
D- 7 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第二节 屋面工程结构说明 XXXXZP11 海洋世界钢结构金属屋面及玻璃采光顶工程内容主要包括金属屋面 系统，玻璃采光顶，屋面天沟，虹吸雨水排放系统等。该屋面面积总计约有 90000 平方米，其中金属屋面面积约有 78000 平方米，而较大玻璃采光顶约有 8000 平方米，较小的玻璃采光顶约有 4000 平方米。 金属屋面系统板构造从上到下依次为 3mm 厚铝单曲型板（饰面层），1.2mm 厚 铝锰镁屋面板，0.3mm 厚 PE 防水垫层，150mm 厚岩棉保温棉(带铝箔贴面)， 0.3mm 厚 PE 防水垫层，0.8mm 厚镀铝锌压型钢底板， 50mm 厚玻璃丝吸音棉，0.4mm 厚高 强穿孔镀铝锌压型钢板。 金属屋面板安装最高点标高约为 50 米高，其构造造法大样图详见下图。 玻璃采光顶有两个，儿童乐园顶部较小的玻璃采光顶位于轴线 26 轴~36 轴处， 而大鱼馆顶部较大的玻璃采光顶位于轴线 66 轴~76 轴处，玻璃面板为中空夹胶玻 璃，规格为 10+12A+6+1.52PVB+6mm，结构支撑形式为网壳结构，固定于主体空间 桁架上；采光顶玻璃最高点安装标高约为 58 米高，其断面大样图详见下图。 屋面排水计划采用虹吸雨水排放系统，虹吸雨水斗为不锈钢材质，管道材质为 HDPE。
D- 8 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
D- 9 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
D- 10 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
D- 11 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
一、工程特点
第三节 工程建设特点

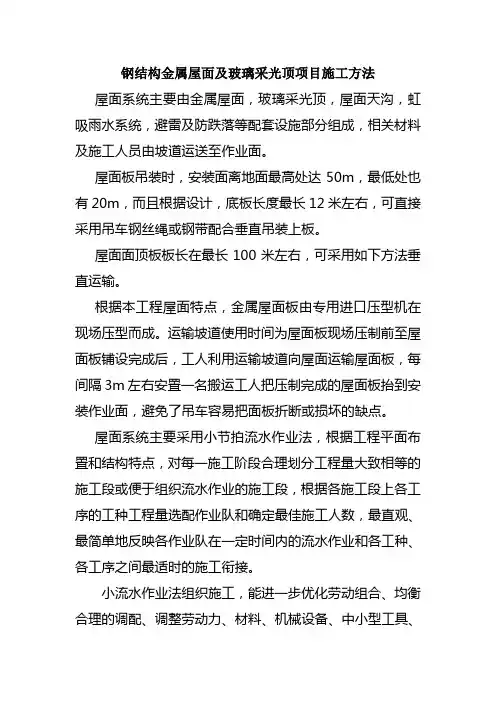

屋面因外形为平面椭圆形和曲面造型，金属屋面板长度和曲率各不相同，而采光顶玻璃分 格尺寸和重量都比较大，因此运输和施工都较为困难。同时由于屋面曲面为大型单体建筑，如 果采用移动式吊车无法将较薄、柔软性较大而又超长的屋面板运至屋面的安装作业区，因此根 据建筑的特点和整个屋面都是轻体结构，考虑在适当的位置搭设上人上料坡道，避免采用其他 垂直运输方式把较长的面板折断或损坏。
金属屋面板因其长度尺寸较大，无法整体运输，计划在工地现场辊压加工轧制成型，这样 可以使屋面板原材以卷材的形式堆放在现场，板材加工成型后即可直接进行铺设，减少了材料 的堆放场地及避免了二次运输，并且屋面板可以根据需要加工成任意长度，避免屋面板搭接减 少漏水的隐患。屋面板的加工场地尽量靠近上料坡道，减少在施工现场的运输距离。
二、工程难点及关键技术
屋面檩条结构及屋面板悬垂下弯形成了屋面整体的曲面效果，因此，屋面支撑结构安装时 的标高定位测量是本屋面施工中的难点及控制重点。
本屋面工程屋面板长约 100 米，无法采用机械设备直接吊运至屋面。如何安全地将这些超 长的压型板运到屋面并进行安装，是本屋面工程的难点。
三、工程现场施工条件
屋面施工工期为：2017 年 12 月 10 日～2018 年 06 月 15 日。由于工期紧，任务重，工 程施工场地十分紧张，各施工单位的工序交接及各专业交叉作业非常普遍。屋面工程的设备材 料场内运输可利用已有的场内道路，材料的二次垂直运输可根据现场塔吊的使用情况进行充分 利用，屋面作业不具备大面积搭设脚手架的条件，只能采用搭设局部操作平台和吊篮结合的施 工作业方法。
D- 12 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范

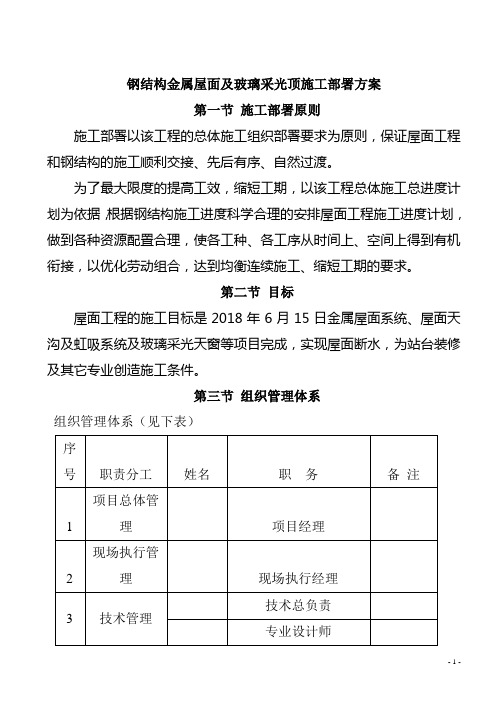

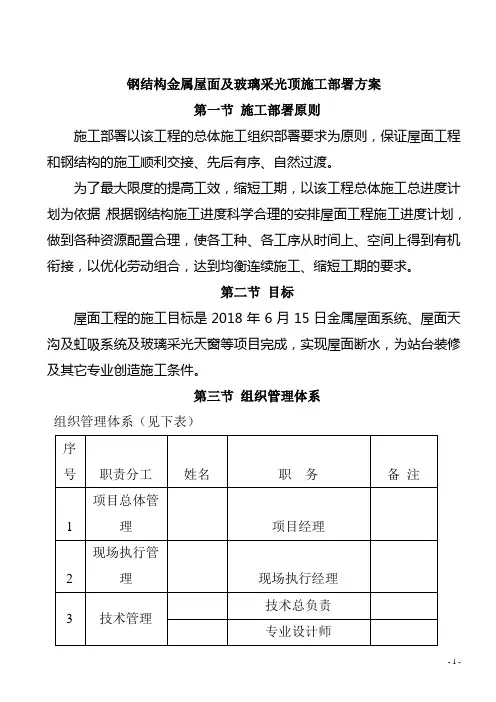

第三章 施工部署
第一节 施工部署原则
施工部署以该工程的总体施工组织部署要求为原则，保证屋面工程和钢结构的施工顺利交 接、先后有序、自然过渡。
为了最大限度的提高工效，缩短工期，以该工程总体施工总进度计划为依据，根据钢结构 施工进度科学合理的安排屋面工程施工进度计划，做到各种资源配置合理，使各工种、各工序 从时间上、空间上得到有机衔接，以优化劳动组合，达到均衡连续施工、缩短工期的要求。
第二节 目标
屋面工程的施工目标是 2018 年 6 月 15 日金属屋面系统、屋面天沟及虹吸系统及玻璃采光 天窗等项目完成，实现屋面断水，为站台装修及其它专业创造施工条件。
第三节 组织管理体系
组织管理体系（见下表）
序号
职责分工
1 项目总体管理 2 现场执行管理
姓名
3
技术管理
4
质量管理
职务 项目经理 现场执行经理 技术总负责 专业设计师 资料员 质量总负责 质量员
D- 13 -
备注
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
5
安保管理
6
档案管理
7 合同计量管理
安全总负责 档案管理 合同计量管理
我公司高度重视 XXXXZP11 海洋世界钢结构金属屋面及玻璃采光顶工程，抽调高资质并具 有丰富施工经验的优秀管理人员和施工人员组成工程项目经理部，项目经理部在公司总部领导 下，按照项目法组织施工，以全面质量管理为中心，按 GB/TI9002－ISO9002 标准模式建立的质 量保证体系来运作完成本工程各项管理目标。
1．项目经理部组织机构 本项目经理部实行项目经理负责制，主任工程师技术负责制，各职能部门的组织机构体系， 详见组织架构图。
国内工厂生产
公司总经办：总经理 公司技术部：技术总工
国外订货
办公室：生产调度、材料采购
设计部：深化设计、材料核算
项目经理
工长
安全员
主任工程师
质检员
资料员
理
根据组织机构图，建立岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责
任，各岗位各行其职。
2．公司总部对于项目经理部的管理
D- 14 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
1）我公司对项目实行的是总部直接对项目部进行控制，项目经理受公司法人委托作为 项目法人代表，履行甲方和公司签订的合同。
2）我公司对项目员工实行的是岗位聘用制，项目经理由总经理直接聘用，并签订目标 责任状，以签订目标责任状对项目经理进行考核，杜绝了项目承包带来的弊端。
3）我公司对项目实行的方针是目标管理，针对公司对业主的承诺制定总体方针目标，如 质量目标、工期目标、安全目标、项目制造成本等，项目经理部则按公司的方针目标、决策， 具体组织生产活动，履行项目职责。
4）按照总包单位标准要求，对施工现场布置进行设计和规划，以确保现场文明工地的实现。 3．项目经理部主要人员的岗位职责 1）项目经理：是公司法人代表在项目上的委托代表，根据授权在本项目负责施工现场的 全部施工组织的领导工作及对外联络、协调工作。 2）主任工程师：协助项目经理主抓技术管理、质量管理工作，通过加强施工全过程的管理， 保证质量目标的实现。 3）工长：协助项目经理进行日常生产管理工作，制定和实施工期管理措施，确保工程进度 按计划实现，负责施工现场的施工安全监督与检查，领导现场文明施工及现场安全管理。 4）质检员：按质量目标对各施工组进行监督与管理。保证技术资料与施工进度同组织施工 过程中的质量自检，并提出自检报告，对工程质量负责；施工过程中矛盾与问题的处理；参与 质量事故的处理；参加隐蔽验收，中间结构验收和交接验收。准确真实反映工程施工质量状。 5）安全员：负责施工现场的安全监督和管理工作，对违章现象有制止权、处置权，紧急情 况下有停止作业权，负责现场的安全教育工作。
D- 15 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第四节 屋面工程总体安装思路
为了满足该工程总体工期的要求，按照施工组织总设计的部署，金属屋面及采光顶玻璃施 工将跟随钢结构安装顺序依次为 76-88 轴区间段金属屋面 → 66-76 轴区间段金属屋面 → 54-66 轴区间段金属屋面 → 38-54 轴区间段金属屋面 → 21-38 轴区间段金属屋面，最后才是玻 璃采光顶大鱼馆观众厅顶部玻璃采光顶 → 儿童乐园顶部玻璃采光顶。
每个单元分区内先完成金属屋面板，屋面天沟及玻璃采光顶的安装，达到屋面按计划日期 断水的目标，为底部亚克力玻璃安装及其它专业施工创造有利条件。虹吸雨水系统，避雷系统， 屋面防跌落系统，屋面最外层铝单板饰面等部分随后进行，最后完成各个交接部位的收边封口 工作。
第五节 施工区域划分 屋面工程施工区域从西侧至东侧共划分为四个分区，分别为
第一分区：88 轴~66 轴； 第二分区：66 轴~54 轴； 第三分区：54 轴~38 轴； 第四分区：38 轴~21 轴。 详见附图《屋面施工区域划分图》
D- 16 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
D- 17 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第六节 技术规划
施工图纸的深化设计由项目技术负责人安排具体工作，设计人员首先进行设计计划的编 制，然后进行施工程序的编制。其施工图纸内容包括：施工图纸设计的总体说明，剖面图，节 点详图等。设计人员根据屋面施工工艺的特点，将施工图纸的一稿绘制完毕后，交于设计院相 关设计人员认定。与此同时，积极的与屋面施工相关的钢结构等单位联系、协调，听取其他单 位的意见，保证各道工序，施工不相互影响，最后完善、细化设计图纸。
一、现场定位、测量放线实施方案
１、通过对该工程总体平、立面图及钢结构图纸的学习，了解工程的总体布局，工程特点 及设计意图。首先应了解屋面控制点的平面位置和标高，与钢结构构件的几何关系；其次应了 解建筑物的总体布局；最后还应了解钢结构工程所依据的水准点位置、标高，横、竖向布置(标 高、坡度等)以及±0.00 标高位置等。
２、在掌握设计意图的基础上认真熟悉施工图，对屋面的平、立、剖面的形状、尺寸、构 造特点要有全面了解。要特别注意钢结构控制轴线尺寸及标高与总图中的有关部分是否对应； 建筑图与结构图的各部位尺寸是否对应。
3、检查测量方案中的钢结构起始依据是否符合设计要求，校测的方法是否可行和合理。 4、制定准确可行的工程测量方法，确保传递线路、精度等合理，符合设计要求。
D- 18 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第七节 总体施工流程
根据本项目屋面工程自身特点，总体施工流程划分为四个阶段，：
第一施工阶段：金属屋面系统及排水天沟； 第二施工阶段：玻璃采光顶系统； 第三施工阶段：屋面虹吸排水系统； 第四施工阶段：避雷系统、防跌落系统等其他系统。
第八节 控制进度计划
与业主要求的进度及总体进度相一致，金属屋面及采光顶工程从 2017 年 12 月 10 日进场 施工，至 2018 年 6 月 15 日完成。
第九节 其他需说明事项
1． 屋面开始安装时间将依据钢结构吊装完成时间及现场施工场地情况； 2． 屋面安装初期及檐口封板安装阶段，支撑结构檩条焊接等高空作业拟在施工部位下 方采取局部搭设操作平台并结合吊篮的方式进行操作。
D- 19 -
B3+262--DT+37 段公路施工方案，施工组织设计，施工规范
第五章 资源配置 第一节 主要机械设备配置
屋面工程，规模较大，工期紧迫，为此我公司为该项目施工现场配备了整套功能强大、完 善的金属屋面材料现场施工及加工专用机械设备，所有设备均为我公司自行拥有，其中主要包 括金属屋面材料加工设备和施工机械两大类，使用年限均未超过 5 年，性能优良。 1）、金属屋面铝锰镁面板压型机
我公司为屋面系统工程施工现场配备了一套金属屋面面板压型设备生产线。该设备配置有 一整套先进的西门子可输入程式的电脑控制器、电动遥控控制器、微电脑测量组件并具有电话 操作远程电讯服务功能，同时附有装料架、装料架支座、进料导入平台、成型主机、成型剪切 装置和成品托架等部件，施工期间将和屋面板卷材一起运至工地，在施工现场完成屋面板的加 工。
屋面板压型机 2）、 电动锁边机
电动锁边机是与屋面面板压型加工机相配套的必不可少的屋面板专用机械，机体轻巧美观。 在屋面面板安装过程中，主要用于将相邻两件屋面板机械地锁扣在一起，从而使屋面体系形成
