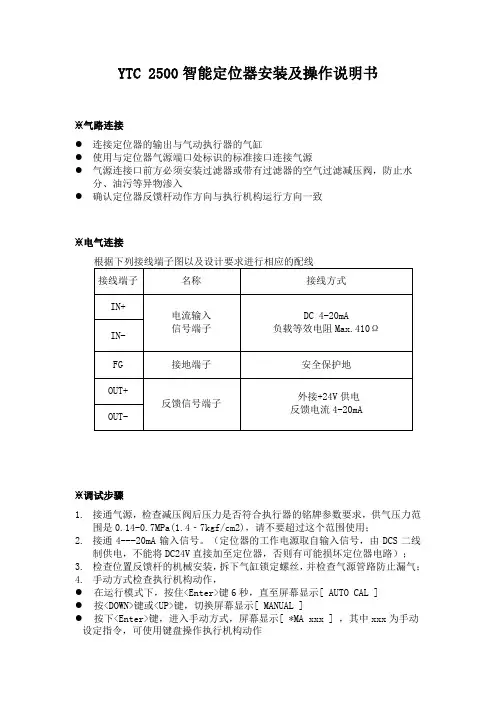

YTC 2500智能定位器安装及操作说明书
※气路连接
●连接定位器的输出与气动执行器的气缸
●使用与定位器气源端口处标识的标准接口连接气源
●气源连接口前方必须安装过滤器或带有过滤器的空气过滤减压阀，防止水
分、油污等异物渗入
●确认定位器反馈杆动作方向与执行机构运行方向一致
※电气连接
※调试步骤
1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求，供气压力范
围是0.14-0.7MPa(1.4‐7kgf/cm2)，请不要超过这个范围使用；
2.接通4---20mA输入信号。（定位器的工作电源取自输入信号，由DCS二线
制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）；
3.检查位置反馈杆的机械安装，拆下气缸锁定螺丝，并检查气源管路防止漏气；
4.手动方式检查执行机构动作，
●在运行模式下，按住
●按
●按下
●按下
●手动操作时，检查气缸的开关位置能否到位，动作速度是否正常，定位器及管路是否有漏气。
5.进入自动整定
●在运行模式下，按住
●按下
●按
●按下
并自动保存退出至运行模式下
6.如阀门动作方向与输入信号方向相反，则需要切换正反作用
●在运行模式下，按住
●按
●按
●按
●按
(屏幕显示为正作用[ +ACT RA ]或反作用[ +ACT DA ])
7.如定位器屏幕显示与风门开度相反，则需要切换正反开度显示
●在运行模式下，按住
●按
●按
●按
●按
●按
(屏幕显示为[ +VM NOR ]正方向显示或反方向显示[ +VM REV ])
智能定位器程序功能图解
1.功能模式：
运行模式：即定位器远方操作模式，定位器接收远方操作信号来控制气缸动作，并在屏幕上显示[ RUN ]。
组态模式：包括定位器自动设定菜单和手动设定菜单，定位器和阀门的参数设定，手动操作模式以及定位器信息查询功能。
2.运行模式的说明
在运行模式下，液晶屏下行文字[ RUN ]表示目前定位器正接受外部电流信号（4-20mA）控制,开始执行调整阀门开度的功能，[ RUN ]下行右边的文字表示上方数字代表的含义。在运行模式下，改变输入信号，阀门开度也会相应的发生变化。
3.组态模式的说明
在运行模式下按住
组态模式菜单
YTC定位器错误代码
YTC定位器警告代码
ABB定位器调试步骤： 1、接通气源前，先将气源管放空一段时间以排除管路中可能存在的灰尘、杂质、水、油等。建议放空时间30 分钟，可以用手或者白纸、白布进行气源质量的检查。声明：如由于灰尘、杂质、水、油等造成定位器的损坏，ABB 将不提供质保。检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为 6 BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。 2、接通4---20mA 输入信号。(定位器的工作电源取自输入信号，由DCS 二线制供电，直接加至定位器的电压不能超过30V / 50mA，否则有可能损坏定位器电路)。 3、检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）： ?按住MODE 键。 ?并同时点击?或?键，直到操作模式代码 1.3 显示出来。 ?松开MODE 键。
?使用?或?键操作，使执行器分别运行到两个终端位置，记录两终端角度?两个角度应符合下列推荐角度范围（最小角位移20 度，无需严格对称） 直行程应用范围在-28o--- +28o之内。 角行程应用范围在-57o--- +57o之内。 全行程角度应不小于25o 若角度未符合上述要求，则需通过调节反馈杆、联轴器或者定位器的安装位置使得角度值满足上述要求。 4、启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）：方法1：用于直行程阀门 ?按住MODE 键 5 秒，直到出现“ADJ_LIN” ?松开MODE 键 ?再按住MODE 键直到显示器上计数器倒计数到0 ?松开MODE 键，自动调整程序开始运行(显示器显示正在进行的程序语句号)。 ?自动调整程序大约需要 5 分钟左右，顺利结束后定位器会自动存储上述自动调整得到的参数，并自动切换控制方式到 1.1 CTRL_FIX 方法2：用于角行程阀门 ?按住ENTER 键 5 秒，直到出现“ADJ_ROT” ?松开ENTER 键 ?再按住ENTER 键直到显示器上计数器倒计数到0 ?松开ENTER 键，自动调整程序开始运行(显示器显示正在进行的程序语句号)。
美卓定位器 “C”键代表返回键“+”、“-”键代表上下翻页键“←”代表确认键 调试步骤： “+、-”键同时按进入菜单，显示屏会出现MODE（模式）界面（模式分为手动模式和自动模式，一般不需要更改）。然后按“+”键显示屏显示PAR（参数），再按“←”进入修改参数，此时屏幕上会显示： 1、PEAF（增益）:“C”代表优化（建议使用）、“A”代表最快、超调也最大、“E”代表最慢、超调最小。然后按“+”键，以此类推到 2、CUTL（小信号切除）：一般为2.0% 3、DIR（阀门作用方式）：OPE代表气开、CLO代表气关 4、UTYP（阀门形式）：ROE代表角行程、LIN代表直行程 5、ATYP（单作用、双作用）：1-A代表单作用、2-A代表双作用 6、PFA（故障位置）：CLO代表故障关、OPE代表故障开 7、ROT（顺时针、逆时针）：CC代表顺关阀、CCC代表逆关阀 8、AO（死区）:默认为0，一般不需要更改、如需更改的话改到0.6 改完参数后按“C”键返回，然后按“+”键屏幕显示CAL（校验）再按“←”键进入选择AUTO CAL（自动校验），然后按“←”键阀门自动整定。 修改参数方法： 举例说明：DIR（阀门作用方式）这一级菜单下有OPE（气开）、CLO（气关）两个参数要修改。就先按“←”键让显示屏DIR这个单词闪烁，然后按“+”键修改想要的参数，修改好后按“←”键让显示屏DIR这个单词不闪烁，即代表参数已修改保存成功。其它步骤以此类推！
手动设置： 先把模式改成MAN手动模式，然后返回界面后按“+”键到QPOS参数下，按“←”键显示屏闪烁，然后再按“+“、”-“键阀门就可以动作。 （注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待你的好评与关注）
