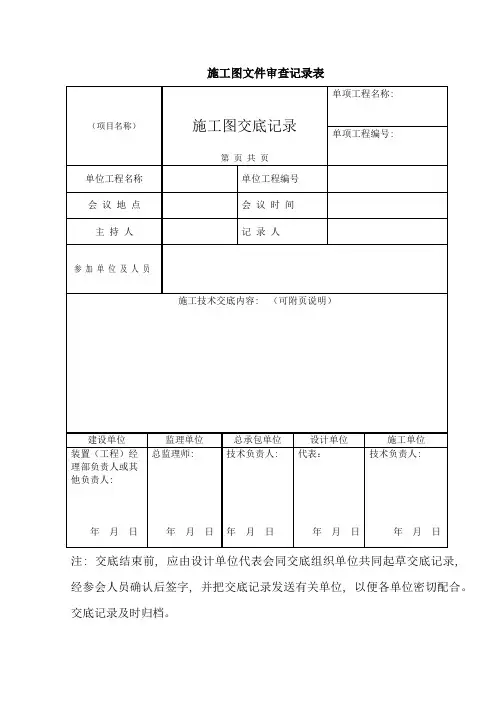

施工图交底记录表
设计图纸交底记录（二）
说明：
①、本表由设计部汇总相关部门评审意见后填写，经相关人员会签后发施工图设计单位
进行施工图修改；
②、本表在项目竣工后保存2年。
施工组织设计实施情况检查记录表 工程名称 检查部门项目曲靖中心城区2012-2014年保障房项目 1#、2#、6#、7#楼 直管十二项目部 检查内容 检查日期 检查方案 2013年11月15日 施工组织设计 检查实施情况 工期、质量、职业健康安全管理目标按方案预定目标组织实施 施工 目标 施工组织与部署 施工准备各项目标的内部责任分解进行了分解与落实 人 员 组 织 施 工 部 署 技 术 准 备 资 源 准 备 项目管理组织机构 项目管理人员配备 劳务队（施工队）安排 施工区段的划分 施工顺序 施工任务划分 主要施工技术措施 施工准备工作组织及时间安排 技术标准准备 图纸会审准备 施工过程设计与开发 检验批的划分 配合比设计 定位桩接收和复核 机械设备 劳动力 按施工组织设计成立了组织管理机构 按施组配置，但有无证情况 按相应工种进行了配置 按施组进行了施工段划分 按施组顺序划分法 按施工段配备了相应的班组人员 基本按方案进行 基本满足要求 基本按施组配置 完成了图纸会审 基本按方案进行过程控制 按检验批方案划分 商混配合比 完成了定位测量放线 满足要求 满足要求
工程用材满足进度要求 周转材料满足进度要求 预制加工品满足要求 试验与计量器具满足要求 其他施工设施满足要求 现场 准备 任务安排安排合理 施工方案准备施工方案的确定基本按方案确定情况实施施工方案的编制完成情况完成情况满足工程进度需要 施工进度计划总工期安排满足施组总工期安排节点工期要求满足施组总工期安排施工总进度计划满足施组计划 单位工程施工进度计划满足施组计划 阶段进度计划满足施组计划 各级进度计划的保证措施得到有效保证 施工总平面布置现场平面布置图的内容基本按施组布置 施工现场平面布置管理内容基本按施组、标化策划内容管理 分包管理总包管理内容明确总包对分包的配合明确分包完成工作情况明确 施工技术组织措施内容基本按施组内容进行组织措施基本按施组内容进行
施工图交底作业指引 编制日期 审核日期 批准日期 修订记录 一、指引概述
1.1目的 使施工人员及相关人员了解设计意图、结构体系、设备系统、技术重点、采用新材料及新技术的要求等，做好相应准备工作。提前发现施工图纸问题，对可能给施工造成困难或导致产品缺陷的设计问题，采取恰当的解决措施。 1.2适用范围 1)适用于工程主体施工图的交底会审工作。 2)二次深化设计图纸、重大变更图纸及其他专业施工图会审交底可参照执行。 1.3术语和定义 无 二、部门职责 2.1项目部工程管理 1)负责组织项目部设计部、运营管理部门、成本部等相关部门及设计、监理、施工单位等参与施工图 交底，并主持本项目交底会议； 2)汇总监理单位和施工单位书面读图意见，交项目部设计部； 3)负责将施工图交底形成会议纪要发放各相关部门，并部门归档。 2.2项目部其他相关部门 1)参与施工图交底。 2.3项目部分管领导 1)审批施工图交底纪要。 三、工作程序 3.1设计交底的重点 1)设计图纸与说明书是否齐全、明确，坐标、标高、尺寸、管线、道路等交叉连接是否相符；图纸内 容、表达深度是否满足施工需要；施工中所列各种标准图册是否已经具备。 2)施工图与设备、特殊材料的技术要求是否一致；主要材料来源有无保证，能否代换；新技术、新材 料的应用是否落实。 3)设备说明书是否详细，与规范、规程是否一致。 4)土建结构布置与设计是否合理，是否与工程地质条件紧密结合，是否符合抗震设计要求。 5)如由多家设计单位设计，几家设计单位设计的图纸之间有无相互矛盾；各专业之间、平立剖面之间、 总图与分图之间等设置是否正确；钢筋明细表及钢筋的构造图是否表示清楚；混凝土柱、梁接头的钢筋布置是否清楚，是否有节点图；钢构件安装的连接节点图是否齐全；各类管沟、支吊架（墩）等专业间是否协调统一；是否有综合管线图，通风管、消防管、电缆桥架是否相碰。 6)设计是否满足生产要求和检修需要。
设计交底及图纸会审的内容及流程 设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。 设计交底及图纸会审的内容及流程 一、设计交底与图纸会审应遵循的原则 1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需
再统一交底与会审。现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。 2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。各专业图纸之间必须核对。 3、设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。进行设计交底与图纸会审的工程图纸，必须经建设单位确认。未经确认不得交付施工。 4、凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。 二、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握
施工图交底要点 建筑工程项目设计图完成并交付后，设计部应根据需要适时组织相关人员 进行设计图纸交底工作。使施工单位能够全面、准确理解设计意图，并与施工、建设单位密切配合，作到按图施工和保证施工质量。为此，特制定本要点。 1建筑专业 1.1工程概述 概要介绍工程设计的类别、性质、功能、规模以及突出特点和特殊要求等，对大而复杂的工程应详细介绍防火分区的划分及人防要求。 1.2建筑物的定位 对地形、地势或建筑物较复杂的工程，要详细介绍平面定位坐标、竖向标高的取值依据，设计数据和参照标志，并说明平面柱网的布置，有关的轴线位置，重要部位的标高等。 1.3外墙、柱 a)砖砌墙体：对砖强度等级、砂浆强度等级、小断面大荷载的小墙垛、柱 等重要部位的要求及预留沟槽、孔洞、埋件、甩筋、哑巴口和防潮等方面的要求； b)各种砌块墙体：应说明其规格、砌筑砂浆，并强调认真按照有关规 定、规及施工验收标准进行施工； c)复合墙体，应说明所用材料的规格品种、拉结构造等。 1.4地面和楼面
对地面和楼面有特殊功能要求（如：防水、防油、防火、防腐、防震、防寒、隔热等）的部分，作必要的说明，并强调严格按施工操作程序，确保工程质量。 1.5门窗 对不同部位所采取的不同性质及作用的门窗（如保温、隔音、防火、防尘、防腐蚀、防辐射等）应做详细的说明。 1.6装饰工程 a)抹灰 外墙面、室过道的阳角处，厨、厕、盥洗室以及抹吸音灰等不同部位的 不同要求。 b)块材贴面。采用石、花岗岩、面砖等块材应交代所选用的名称品种、 颜色、产地以及构造形式和施工注意事项等。 c)涂料。、外墙体采用的不同的涂料交待其品种、颜色、产地及所用部 位和施工注意事项等。 1.7特殊部位、特殊构造要求 对地下防水，地面坑井，管沟，机座、设备层、楼梯间、电梯间及机房、上 人屋面、屋面防水、特种屋面、坡屋面、瓦屋面、老虎窗等特殊部位的作法要求。 1.8其他要求 对设计中采用的新材料、新技术等，应说明的事项和要求。
施工图设计交底与图纸会审制 度(新版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0365
施工图设计交底与图纸会审制度(新版)说明：安全管理是企业生产管理的重要组成部分，是一门综合性的系统科学。安全管理的对象是生产中一切人、物、环境的状态管理与控制，安全管理是一 种动态管理。可以下载修改后或直接打印使用（使用前请详细阅读内容是否合适）。 1总则 为了使建设单位、监理部、施工单位了解工程设计特点和设计意图，掌握工程关键部位的质量要求，工程开工前，设计单位应对自己提交的施工图纸，进行系统的技术交底。 为了减少施工图纸的差错，将图纸中的问题消除在施工之前，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。 2纪要 主持人负责写出会议纪要，并经各方签字，经各方签字后的纪要，被视为设计文件的一部分。或设计单位另出补充，替代设计图纸技术文件。经过会审，对设计没有提出任何问题的工程项目，也应写出纪要，以示对该部分设计的认可。
3设计图纸交底和会审的重点内容 设计图纸是否经过设计单位各级人员正式签署。 设计图纸与说明书是否齐全，图纸内容、表达深度是否满足施工需要，图中所列种类标准图册是否已经具备。 设计图纸是否有错误。 施工图与设备，特殊材料的技术要求是否一致，主要材料来源有无保证，能否代换，新技术、新材料的应用是否落实。 各专业之间，平立剖面之间，是否有矛盾，预埋件、预留孔洞是否协调，各类管沟、支架等专业间是否协调、统一。 施工图的几何尺寸、平面位置、标高等是否与总平面一致。 设计是否满足生产和检修要求，新老厂系统衔接是否吻合，施工过渡是否可行。 设计是否满足安消防、环保的要求。 XXX图文设计 本文档文字均可以自由修改
工程名称检查部门 检查 项目 施工 目标 施工 组织 与部 署 . 施工组织设计实施情况检查记录表 检 查 日 期 检 查 人 员 编制情况检查情况 工期、质量、安全生产、文明施工 和职业健康安全管理、科技进步和创优 目标、服务目标 各项目标的内部责任分解 项目管理组织机构 项目管理模式项 目管理人员配备 项目劳务队（施工队）安 排 施工 施工区段的划分 施工顺序 第部署 施工任务划分 主要施工技术措施 一部分 施工准备工作组织及时间安排 技术标准准备 图纸会审准备 技术 施工过程设计与开发准备 检验批的划分 配合比设计 项目 人员 组织
. 资源 准备施工 准备 现场 准备 施工 方案 准备 施工 进度 计划 定位桩接收和复核 机械设备 劳动力 工程用材 周转材料 预制加工品 试验与计量器具 其他施工设施 任务安排 施工方案的确定施工方案的编制完成情况 总工期安排 节点工期要求 施工总进度计划 单位工程施工进度计划 阶段进度计划 各级进度计划的保证措施 施工现场平面布置图的内容总平 面 施工现场平面布置管理内容布置 总、总包管理内容 分包 管理总包对分包的配合 分包完成工作情况 内容 施工 技术组织措施 组织检查改进 措施 责任划分 工程质量 保保证措施
证 措 施 新技 术、第新工二艺、部新材分料和 新设 备应 用附 加 内 施工容 风险 防范 工程 创优 计划 及 保证 措施 . 安全生产保证措施 文明施工、环境保护措施 雨期、台风、 暑期高温与夜间施工保证措施 施工方法 应用部位 注意事项 经济效益和社会效益的预测 理论和试验研究实施方案 预期成果及鉴定评价 对各种可能发生的风险的 综合预测 项目施工风险 风险防范对策 紧急预警方案 风险管理责任 工程创优计划的编制 当有 创优 创优组织机构 目标 时 创优保证措施
施工图交底也叫技术交底，就是甲方拿到施工图之后，给施工队研究几天，然后甲方，施工队，和设计院三方人员见个面，施工队对图纸上有些在施工中会遇到的技术难点，或者一些构造做法不懂的向设计者提问。设计者予以解答，提供方案。 1.建筑公司施工图纸审查和设计交底管理流程规定 1、目的和范围 通过图纸审查和设计交底,使设计图纸符合有关规范要求,使规划、结构、配套等设计做到经济合理、安全可靠,做到图纸表达清楚、正确无误,确保工程施工按期按质完成。本流程适用于总公司管网工程和工程项目所有土建、给排水及配套图纸。 2、工作流程 2.1取得设计图纸 2.1.1 工程技术科招标工程师负责与设计单位沟通联系,并按设计委托要求,及时将设计图纸取回,取回设计图纸当日移交档案管理(工程统计)工程师存档; 2.1.2 招标工程师负责考核设计单位出图效率,工程管理科专业工程师负责考核设计单位设计服务质量; 2.1.3 档案管理(工程统计)工程师负责根据工程计划,向监理单位、承包商和工程管理科专业工程师发放图纸。 2.2 施工图纸自审 2.2.1 根据合同约定、国家规程规范、行业标准,承包商进场前或单项工程施工前7个工作日,承包商应自行主持施工图纸自审,写出施工图纸自审记录; 2.2.2 承包商的施工图纸自审记录,报送监理工程师和工程管理科专业工程师; 2.2.3 监理工程师在3个工作日内对承包商的施工图纸自审记录提出审核意见; 2.2.4 专业工程师、https://www.doczj.com/doc/432339497.html,工程管理科科长对承包商的施工图纸自审记录提出审核意见; 2.2.5 工程管理科主管主任根据监理工程师、专业工程师、工程管理科科长的审核意见,决定施工图纸会审的时间计划安排。 2.3 施工图纸会审和设计交底 2.3.1 由主管主任组织,设计单位、监理工程师、承包商、工程管理科科长、专业工程师共同参加; 2.3.2 施工图纸会审由施工单位进行现场记录汇总整理交监理工程师审核签认;设计交底由设计部门汇总整理并经总监签认; 2.3.3 施工图纸会审纪要经部主管主任审核后报总公司领导批准; 2.3.4 形成施工图纸会审和设计交底纪要,由总公司正式行文,四方共同会签并加盖公章,作为指导工程施工和工程结算的依据; 2.3.5 图纸会审及工程施工过程中,如遇技术难点问题,由工程技术科邀请有关专家作专题咨询;工程技术科招标工程师负责将专题咨询结果汇总形成《专家咨询会议报告》,并分发给施工、监理等有关单位执行; 2.3.6 在施工过程中,工程管理科专业工程师须定期检查按图施工的情况,如发现新问题及必要的调整及时反馈给设计部门,并通过设计部门进行设计调整或确认,再发正式文
设计交底及施工图会审制度 为了控制施工图设计的质量，减少施工图设计的错、碰、漏，使设计深度满足施工要求，尽量避免施工中的返工现象，特制定《设计交底及施工图会审制度》。 一、会审时间 一般安排在开工前一星期（设计交底和施工图纸会审一般安排同时进行）。 二、会审参加人员 设计院、规划设计部、总师办、精装修管理部、成本管理部、监理公司、施工单位和工程部等相关人员。 三、会审程序 1、自审。工程部、监理公司和施工单位（包括分包单位）必须认真读图，并形成各自的自审纪要。图纸自审一般安排在开工前10天，由工程部分管人员组织，监理公司和施工单位参加，对各自的自审纪要进行整理汇总，填写《图纸评审纪录表》，并在第二天提交设计单位审阅。 2、会审组织。会审由工程部分管人员组织，会审前三天，以工程部通知单形式通知相关单位及人员，明确告知会审的时间、地点和主要内容。 3、会审。会审由工程部经理或分管副经理主持，首先是介绍各方人员。第二，设计进行交底，主要是设计的意图、施工中的重点难点及要注意的问题。第三，分各专业进行会审，一般以《图纸评审纪录表》为依据，提出问题，设计人员进行解答的形式举行。监理公司
及工程部分管人员必须认真做好记录。 4、设计交底及施工图纸会审纪要整理。统一由施工单位整理，要求在三天以内整理完毕。整理完毕的会审纪要应先报监理公司审核，再由工程部审批，确认无误后三方盖章。由工程部提交设计院，经设计师同意盖章后由资料室分发给各单位。 四、会审纪要的落实 施工图会审纪要，作为设计图纸的补充，各方必须严格落实执行。 附《设计交底及施工图会审纪录表》 杭州绿城千岛湖投资置业有限公司 工程管理部 附：
施工图设计交底及图纸会审 一、设计交底的概况： 1、设计方和施工方进行图纸的交接和交流，使施工单位进一步了解设计细节和以后施工顺利。 2、由设计单位向各施工单位（土建施工单位与各设备专业施工单位）进行的交底，主要交待建筑物的功能与特点、设计意图与要求等。 3、施工现场哪些是重点，要注意什么，设计单位会有一份文件，开工前，图纸会审也是图纸交底。 4、设计交底与图纸会审是保证工程质量的。 二、设计交底的概念： 设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。
三、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 二、设计交底与图纸会审应遵循的原则 1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提
技术交底材料一、项目概况广州南沙港区三期工程项目配套道路位于龙穴岛南部，线路呈南北走向，东靠伶仃航道，西临龙穴南水道和南沙港快速路，北接现状港区大道二期道路，南至龙穴大道南交叉口。全长2.2km，km，起点接北段现状港区道路二期，规划为城市主干路，设计速度60km/h，双向八车道，规划红线宽度为60m。建设内容包括新建道路、排水、交通、绿化、照明等内容。沥青路面方案上面层：4cm改性沥青混凝土(AC-13C) 中面层：cm中粒式沥青混凝土(AC-20C) 下面层：cm粗粒式沥青混凝土(AC-25C) 基层：35cm%水泥稳定碎石底基层：cm4%水泥稳定石屑（即不含上面层的原设计路面结构层）1）沉降观测沉降观测采用沉降板和分层沉降标。沉降板：埋设时，沉降板底槽应平整，其下铺设600mm×600mm×200mm的砂垫层。沉降板的金属测杆、套管和接驳的垂直偏差率应不大于1.5% 。沉降板采用钢板，底板尺寸为500mm×500mm×（6～8）mm；金属测杆直径为40mm，测杆应与底板焊接为一体；套管采用塑料管，直径为100mm，它应具有一定的强度和刚度。随着填土的增高，测杆与套管相应接高，每节长度不宜超过500mm。接高后的测杆顶面应略高于套管上口，套管上口应加盖封住管口，盖顶高出碾压面高度500mm。为防止施工中损坏沉降板，在沉降板周围宜用人工或小型夯实机夯实，套管外侧面应涂一层醒目的颜色，盖顶加插一面小红旗，以示警戒。分层沉降标：分层沉降标采用钻孔埋设，钻孔垂直偏差率应不大于1.5%，并无塌孔缩孔存在，在埋设中应下套管或泥浆护壁。分层标埋设应先埋置波
纹管，第一节波纹管底部必须封死，至一定深度后，插入导管与波纹管一并压至孔底。埋置时，波纹管与导管应随埋随接，接口必须牢靠，但不能采用磁感材料作固定件。波纹管应露出地面15～200mm，并用水泥混凝土固定；导管露出地面30～500mm，并随填土增高，接出导管并外加保护管。分层沉降标的保护措施与沉降板相类似。分层沉降测点间距为1m。沉降观测仪器须待软基处理施工完毕后、垫层顶填土前及时埋设。2）水平位移观测水平位移观测主要为地面水平位移和地基土体水平位移。地面水平位移采用位移边桩观测。位移边桩埋设在路堤两侧趾部，其中一根位于坡脚处，其余位于边沟外侧。边桩采用100mm×100mm 砼预制桩。边桩的埋入深度为1.5m，露出地面为100mm。埋置时采用打入法，桩周应回填密实。桩周上部500mm 用混凝土浇筑固定。在边桩顶部应预埋不易损坏的金属测头。此外，位移边桩应做好标记并编号。地基土体水平位移采用测斜管观测。测斜管采用塑料管,其弯曲性能应适应被测土体的位移情况。测斜管内纵向的十字导槽应润滑顺直,管端接口密合。测斜管埋设于路堤边坡坡趾处。埋设时,应采用钻机导孔,导孔的垂直偏差率不大于1.5%。测斜管底部应穿透软土层进入下卧硬土层中1000mm,管内的十字导槽必须对准路基的纵横方向。测斜管应高出地面500mm,并注意加盖保护。3）孔隙水压力观测孔隙水压力计采用钻孔埋设法，埋设时，应采用一孔单只孔压计埋设方法，并应注意封孔。孔压计从砂垫层或碎石垫层底部开始埋设，每隔2m 埋设一只。钻孔埋设时，应做好钻孔的详细记录。每一只孔压计埋设后，应及时
市政基础设施工程 施工图交底记录编号：市政施管—8 工程名称滨江新区新南路东段（天沙河路~滨江大道）工程第二 标段 承包单位北京市市政工 程设计研究总 院 分包单位/ 交底单位江门市政企业 集团有限公司 交底人谢锐锋 交底范围道路工程、地 基处理工程、 排水工程、消 防工程、信息 管道工程 交底日期 2010 年 09 月 02 日 交底内容：一、工程概况
滨江新区新南路东段（天沙河路~滨江大道）第二标段工程位于滨江新区启动区内，沿线与丰乐路北延线、滨江大道相交。起始桩号K1+500，终止桩号 K2+983.356，路线长度1483m。 二、道路工程（含地基处理）施工图交底 1、道路工程（含地基处理）概况及主要技术标准 本工程道路路基宽度60m，双向八车道，设有中央分隔带，两侧设机动车道、边分隔带、非机动车道及人行道。本工程机动车道采用水泥混凝土路面，非机动车道采用彩色沥青混凝土路面，人行道采用机制仿花岗岩面砖。 主要技术标准一览表 序 号 项目机动车道 1 道路等级城市Ⅰ级主干路 2 计算行车速度 （km/h） 60 3 路基宽度（标 准段） 60m
4 路面计算荷载BZZ-100 5 交通等级重交通 6 路面结构形式水泥混凝土路面 7 路面设计使用 年限 30年 8 桥涵荷载公路-I级 9 抗震要求地震动峰值加速度系数0.1g 结构重要性 系数1.0 2、平纵线形技术要点 2.1平面线形 平面坐标系统采用江门独立坐标系。 本标段有2处平曲线，平曲线中圆曲线最小半径为1500m，最大半径为4000m。 2.2纵断面 高程系统为85高程基准。 本标段有4个变坡点，最大纵坡为0.3%，最小纵坡为0.3%。凹形竖曲线最小半径为10000m，凸形竖曲线最小半径
施工图交底要点 This model paper was revised by the Standardization Office on December 10, 2020
施工图交底要点 建筑工程项目设计图完成并交付后，设计部应根据需要适时组织相关人员 进行设计图纸交底工作。使施工单位能够全面、准确理解设计意图，并与施工、建设单位密切配合，作到按图施工和保证施工质量。为此，特制定本要点。 1建筑专业 工程概述 概要介绍工程设计的类别、性质、功能、规模以及突出特点和特殊要求等，对大而复杂的工程应详细介绍防火分区的划分及人防要求。 建筑物的定位 对地形、地势或建筑物较复杂的工程，要详细介绍平面定位坐标、竖向标高的取值依据，设计数据和参照标志，并说明平面柱网的布置，有关的轴线位置，重要部位的标高等。 内外墙、柱 a)砖砌墙体：对砖强度等级、砂浆强度等级、小断面大荷载的小墙垛、柱 等重要部位的要求及预留沟槽、孔洞、埋件、甩筋、哑巴口和防潮等方面的要求； b)各种砌块墙体：应说明其规格、砌筑砂浆，并强调认真按照国家有关规定、规范及施工验收标准进行施工；
c)复合墙体，应说明所用材料的规格品种、拉结构造等。 地面和楼面 对地面和楼面有特殊功能要求（如：防水、防油、防火、防腐、防震、防寒、隔热等）的部分，作必要的说明，并强调严格按施工操作程序，确保工程质量。门窗 对不同部位所采取的不同性质及作用的门窗（如保温、隔音、防火、防尘、防腐蚀、防辐射等）应做详细的说明。 装饰工程 a)抹灰 内外墙面、室内过道的阳角处，厨、厕、盥洗室以及抹吸音灰等不同部位的不同要求。 b)块材贴面。采用大理石、花岗岩、面砖等块材应交代所选用的名称品种、颜色、产地以及构造形式和施工注意事项等。 c)涂料。内、外墙体采用的不同的涂料交待其品种、颜色、产地及所用部 位和施工注意事项等。 特殊部位、特殊构造要求
施工图设计交底和图纸会审管理制度 1.目的 本制度规定了????发电厂二期2×300MW机组工程建设施工前的施工图设计交底和图纸会审的条件、职责、要求及实施过程。旨在使施工人员充分了解工程特点，熟悉设计内容，领会设计意图，明确设计要求的质量标准，正确地按图施工，将设计差错等问题消除在施工前，确保工程质量，避免返工浪费。 2.适用范围 本制度适用于???发电厂二期2×300MW机组工程施工图的设计交底和图纸会审。设备制造厂家的施工图设计技术交底和图纸会审，参照本制度执行。 3.责任 3.1 设计单位 3.1.1按已经批准后的供图计划，设计单位应严格按照要求向建设单位工程部提供规定数量的完整的有效的施工图。 3.1.2及时向监理公司、建设单位和施工承包商进行施工图设计技术交底。 3.1.3参加图纸会审，进行会审答疑。 3.1.4按照设计变更程序提出设计修改通知单。 3.2建设单位 3.2.1建设单位安排相关人员熟悉设计和施工图纸、参加图纸会审。 3.2.2建设单位跟踪监督、检查落实会审纪要的执行情况。 3.3 监理公司 3.3.1组织施工图设计交底和图纸会审,发出会审通知。 3.3.2主持施工图设计技术交底和图纸会审。
3.3.3汇总会审情况和各单位提出的问题及审定意见，整理形成会审纪要（设计交底部分由设计院交底人员整理并书面提交监理公司，便于汇总）并组织参加会审各单位会签。 3.3.4跟踪监督和检查落实会审纪要的实施情况。 3.4施工承包商 3.4.1组织本单位相关专业人员熟悉设计、审阅图纸，参加施工图设计交底和图纸会审。 3.4.2 收集、整理本单位内各专业提出的问题，并在会审时提出。 4.规定 4.1对于一个单项工程，设计单位必须提交包括各有关专业的完整的正式图纸；整套图纸应统一进行设计技术交底和图纸会审。 4.2 设计技术交底的重点包括工程特点和设计意图、专业配合要求、主要质量标准、新技术应用及限额设计情况、设计深度及与运行组织的衔接，对设备材料的要求等。 4.3 对施工急需的单位工程和重要的分部、分项工程的专业施工图，必要时经监理公司和建设单位审批后，可提前单独进行设计、技术交底和图纸会审。 4.4监理公司在施工图设计交底和图纸会审前两天发出会议通知，明确会审时间、地点、图册及参加单位。 4.5 设计单位接到通知后必须派卷册负责人（或主设人）和工代参加交底和会审，必要时相关专业的主设人也应参加交底和会审。 4.6凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，并请建设单位、监理公司与设计单位的代表一起进行设计交底与图纸会审。 4.7各有关单位提出图纸中的疑问，由设计单位进行答疑；对存在的
施工图设计技术交底管理制度1 施工图设计技术交底管理制度 LDGL-09-2002 1．目的和适用范围 1.1 目的 施工图设计技术交底是保证工程质量的重要环节，是保证工序质量的前提，是保证工程顺利施工的主要步骤之一。 为了使建设、监理、承包单位了解工程的设计特点和设计意图，全面掌握、深入了解各专业、各系统的设计情况，熟知工程各关键部分的质量要求，保证施工质量，各有关单位应认真组织、参与设计技术交底工作，为此特制定本制度。 1.2 适用范围 本制度适用于施工图设计完成后，工程尚未开工之前的设计技术交底。 1.3 施工图设计交底分类： a)主体工程开工前进行的设计总交底（设计总交底及专业交底）； b)主体工程开工后，重要及特殊工程项目开工前进行的专业设计交底。
2．编制依据 2.1 现行的国家、行业设计技术管理的有关规范、规定。 2.2 《电力勘测设计技术管理制度》的有关规定。 2.3 工程设计合同、监理合同的有关规定。 3．工作内容和运行程序 3.1 运行程序 3.1.1 设计单位基本上完成了施工图设计，并将设计文件交付给建设单位，即具备了设计技术交底的前提条件。 3.1.2 设计单位应在完成施工图设计15天之内，由工程设计总工程师以书面形式，向（建设）监理单位提交设计总交底大纲及各专业技术交底摘要。 3.1.3 (建设)监理单位应将建设、监理、施工各单位对总交底大纲、交底摘要的意见进行汇总、整理，在设计总交底前15 天将意见交主要设计单位。设计单位按意见补充完善交底内容。 3.1.4 设计技术总交底应在主体工程开工前20 天（或重要特殊工程项目开工前15 天）进行。 3.1.5 设计技术总交底工作，由建设单位组织、监理单位主持。开会时间由建设单位决定，提前7 天通知有关单位。 3.1.6 参加单位与人员： 3.1.6.1 主体工程开工前的设计总交底：
施工图技术交底 技术交底一般包括： 设计依据、设计范围、设计所采用的新技术、新工法、设计原理及设计意图， 执行的设计规范、施工应遵守的规范、与其他配合施工要注意的事项等 土建专业的技术交底通常有土建专业设计负责人进行，主要内容为：1、设计范围； 2、设计文件的组成，查找办法和图纸图例符号的工程意义； 3、技术特点以及对工程提出的特殊要求； 4、专业建安工作量或修正概算； 5、设计、施工验收应执行的标准、规范和技术规定； 6、与其他专业的交叉和衔接； 7、对设计遗留问题或现场处理的问题说明； 8、其他应当说明的问题（如同类工程的经验教训等）。 设计交底与图纸会审 1 设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及 机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施 工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的 基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 2设计交底与图纸会审应遵循的原则 （1）设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施 工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交 底与会审。现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。这 些现象是不正常的。图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。（2）在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先 指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。各专业图纸之间必须核对。 （3）设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。进行设计 交底与图纸会审的工程图纸，必须经建设单位确认。未经确认不得交付施工。 （4）凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会， 井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。 3设计交底与图纸会审会议的组织及程序 3．1 时间设计交底与图纸会审在项目开工之前进行，开会时间由监理部决定并发通知。参加人员应包括监理、建设、设计、施工等单位的有关人员。 3．2 会议组织按《建设工程监理规范》第5．2．2 条要求，项目监理人员应参加由建设单 监位组织的设计技术交底会，一般情况下，设计交底与图纸会审会议由总监理工程师主持， 理部和各专业施工单位（含分包单位）分别编写会审记录，由监理部汇总和起草会议纪要， 总监理工程师应对设计技术交底会议纪要进行签认，并提交建设、设计和施工单位会签。 3． 3 设计交底与图纸会审工作的程序 （1）首先由设计单位介绍设计意图、结构设计特点、工艺布置与工艺要求、施工中注意事 项等。
施工图交底规范 1.目的 1.1.施工图交底是开发单位、设计单位和施工单位在开工前的一次重要的协调会议，是工 程建设中很关键的一个环节，是事先控制的一个重要手段。通过交底，可以使设计中的一些错误或不合理的地方得到纠正，一些表达不清，容易误解的地方得到澄清；一些不合理的或不经济的施工方法得到调整；一些与甲方的开发意图不符的做法得到修正。 2.范围 2.1.适用于工程施工图纸的审查工作。 3.职责 3.1.主管岗位总工程师：有针对性地审阅图纸，批准项目经理的会审意见，出席重大或复 杂工程的会审会议。 3.2.主办岗位项目经理：会前通阅全部图纸，汇总甲方会审意见，主持会审会议。 3.3.协办岗位土建和设备的设计管理，现场的土建和设备工程师：通阅分管工种的全部图 纸，提出会审意见，配合会务工作。 4.紧前工作条件
4.1.施工图必须完整，并具备审图公司出具的审图合格的文件（不含消防和人防）。 4.2.全部图纸已经移交监理单位和施工单位，并已有合理充足的阅图时间。 4.3.项目经理已在公司内部组织内审，把各工种图纸中的相互配合差错，及不合理，不明 确，不经济或与原审定的扩初设计有异的地方已详尽摘录汇总（详见作业指导书《施工图内审》）。 4.4.项目经理已向总工程师专题汇报，确定了甲方在会审会议上的发言内容。 4.5.项目经理已向各参会单位发出了会议通知，并了解各参会单位均已准备就绪。 5.会审会议的议程 5.1.出席对象： 5.1.1.甲方：项目经理、成本部负责人、产品研发中心负责人、项目土建工程师、项目设 备工程师、成本工程师、产品研发中心工程师。重大或复杂工程由总工程师出席，协助项目经理作好参谋。 5.1.2.设计方：设计总负责人、各工程设计负责人、设计人。 5.1.3.施工方：总包单位的技术主管部门负责人、现场施工队技术负责人、各工程施工员。 5.1.4.监理方：总监理师、现场各工种的监理师（监理员）。 5.1.5.会审会议由本主办岗位主持。 5.2.会议内容： 5.2.0 产品研发中心应要求设计单位制作《设计交底》PPT，并进行设计交底。 设计交底过程中，涉及设计交底主要工作内容包括不限于以下内容： 1、本工程设计意图和工程概总值（参加本项目设计人员介绍、工程概况、主要设计 依据、本工程设计构思、思路和意图等等） 2、各专业设计负责人介绍本工程设计 1）、各专业设计负责人介绍本工程的设计特点（各专业设计特点和概况、各专业设计主要依据和要求、各专业图纸重点和难点等等） 2）、本工程重难点设计，施工应注意事项（各专业施工难点和注意事项，如标高、做法、本工程特殊做法、特殊部位的重点介绍和规范、图集的重点部位的施工要求等等） 3）、过往项目验收中可能遇到问题介绍，施工应注意事项和要求（各专业结合实际工作，验收中遇到的问题，提出预警、明确验收问题，施工要求和注意事项等等） 3、分专业讨论答复图纸疑问，并填写《施工图交底会审纪要》（各专业针对已汇总
施工图交底记录 编号：签发： 工程名称：工程 批准：（）审核：（）编制：（）会议议题：施工图（第1次）设计交底 时间：2017 年8 月 4 日 地点：供电公司四楼会议室 参加人员：见会议签到表 会议内容： 一、图纸交底范围 T0201 基础明细表、T0202角钢塔基础施工图、T0202钢管杆基础施工图 二、图纸设计概要/建设规模 1、图纸设计概要 1．土建总平面 1.1、说明规划图采用的高程系统和坐标系统。 本工程规划图根据业主提供的规划红线图进行设计,高程采用1985国家高程基准,平面坐标系为1980西安坐标系。 1.2、说明站址自然地面标高，设计标高 站址场地高程一般为29.43~29.66m，站址百年一遇洪水位30.20m，场地地面设计平均标高±0.000m定为31.30m。 1.3、说明进站道路引接方向，进站道路长度、宽度， 进站道路由县道047由西向东引入,总长约12.6m,路面宽4.0m。 1.4、说明站内道路的宽度、转弯半径 站内主变运输道路宽度4.0m，一般检修道路宽3.0m，道路尽头设T型回转场地。道路转弯半径为9.0m。 1.5、说明场地处理方式 根据初设审查意见，场地砂石化。
1.6、说明站区场地及排水坡度，建筑物室内外高差 站区场地排水坡度见竖向布置图，坡度为0.5%，建筑物室内外高差 0.45m。 2、设计规模和范围 本工程本、终期装设 2 台 20MVA三相双绕组有载调压变压器，电压等级 35/10kV，本期一次建成。 35 kV 侧本期 2 回出线（孙集 35KV 两段母线出线），终期不变，本、终期均采用单母线分段接线。 10 kV 终期 14 回出线，采用单母线分段接线；本期建设出线 10 回，I 段和II 段母线上各建设 5 回出线。 10kV 电容器规划 4 组户外装配式电容器，容量为 2×1000+2×2000kvar。每段母线容量均为（1000+2000）kvar。 本期安装 2 组安装消弧线圈兼站用变分别安装于两段母线。 变电站工程(包括站区围墙以内的全部生产及辅助生产设施，附属设施的工艺和建(构)筑物的土建设计、进站道路、给排水、消防及暖通等) 三、设计要求及施工注意事项 本次交底重点介绍设计意图和特殊问题，交底未涉及的问题均以施工图设计文件为准，施工前请务必认真阅读施工图设计文件。 1．本工程线路经过的地形主要为麦田,场地比较平整，采取的基础型式为：直柱板式基础、钻孔灌注桩基础等。 2．基础施工前，施工单位需注意做好接口环节的检查，如杆塔明细表与基础配置表、铁塔施工图铁塔根开与基础根开表、塔座板的尺寸与地脚螺栓的大小及间距、地脚螺栓旋转方向等互有相关的内容。 3．施工单位进行基础分坑时，塔基地形不符时，或是基础边坡不够时，需马上通知设计代表，以便及时作出调整。 4. 钻孔灌注桩基础施工应严格遵照《建筑桩基技术规范》（JGJ 94-2008）进行，尤其泥浆的质量要保证，桩身水下混凝土灌注需一次完成。一般线路段的钻桩清孔要求见“结构部分施工说明”。钻孔施工时必须做好施工记录，核对塔位地质与地质勘测报告是否相符，如发现不符，请及时通知地质及设计工代处理。
设计交底与图纸会审的内容及流程 一、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费： 在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 二、设计交底与图纸会审应遵循的原则 1、设计单位应提交完整的施工图纸： 各专业相互关联的图纸必须提供齐全、完整： 对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。 2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。各专业图纸之间必须核对。
建筑专业施工图交底内容 一、项目概况 1、项目位置情况，项目指标（包含用地面积，建筑总面积，建筑层数、层高、总高度、绿地率等）。 二、图纸内容及图纸编排 1、内容包括：建筑设计总说明，建筑构造用料做法表，建筑防水设计说明及构造，总平面图，地下室各层平面，地下室顶板平面图，地面以上各层平面图，各立、剖面图，核心筒、楼梯、电梯大样图，厨房、卫生间大样，外墙墙身节点大样图，门窗大样图，建筑节能设计说明专篇等。 2、图纸编排：建筑施工图专业代号为A，图纸目录编号为A-01、A-02…,图纸编号为A-1、A-2…。如项目复杂需要增加子项，图纸目录编号为A-1-01、A-1-02…,图纸编号为A-1-1、A-1-2…。该项目共分为多少个子项，每个子项对应的内容，是否有通用图，如有通用图如何使用。项目替换修改图，替换图图纸编号为A-1a，同时在图中会注明A-1图作废。如有修改通知，修改通知图纸目录编号为A-R01、A-R02…，修改通知图纸编号为A-R1、A-R2…。 三、图纸中需说明的问题 1、各图中均有备注说明，在看图纸的必须同时查看备注说明。备注说明中特别需要注意部分，如开洞、预埋等。如备注说明与建筑总说明或构造做法说明有矛盾时必须联系设计确定。 2、建筑设计总说明中有项目的设计依据、选用规范、项目概况、设计总则、各部位的做法要求（含墙体工程、外部装修、室内装修、楼地面、屋面、门窗、幕墙工程、建筑防火设计、建筑无障碍设计、电梯选型参数、室内环境控制及其他需要说明的内容）。此部分内容非常重要，一定要仔细查看，有些内容只在此总说明里有，图纸中未说明，以免在施工过程中遗漏。 3、建筑构造用料做法表包含了各部位的具体构造做法（屋面，顶棚，内墙面，楼、地面，外墙面，地下室，水池等）。
