15-16学年第1学期模拟电子技术A期末试卷（B）一、判断题 1.直接耦合放大电路能够放大缓慢变化信号和直流信号，但是不能放大交流信号。 2.从能量控制和转换的角度看，功率放大器和电压放大器没有本质的区别。 3.只要电路引入了正反馈，就一定会产生正弦波振荡。 4.在LC正弦波振荡电路中，不用通用型集成运放作放大电路的原因是其上限截止频率太低。 5.单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。 6.任何单管放大电路的输入电阻都与负载电阻无关。 7.若耗尽型N沟道MOS管的U GS大于零，则其输入电阻会明显变小。 8.当OCL电路的最大输出功率为1W时，功率管的集电极最大耗散功率应大于1W。 二、单项选择题 1.P型掺杂半导体的多数载流子是（） A.空穴 B.自由电子 C.正离子 D.负离子 2.场效应管本质上是一个（） A.电流控制电流源器件 B.电压控制电流源器件 C.电流控制电压源器件 D.电压控制电压源器件 3.测得某放大电路中某晶体管三个电极对地电位分别为-1.4V、-0.7V和 -6.7V，则该三极管的类型为（） A.锗PNP B.锗NPN C.硅PNP D.硅NPN 4.下列四图为NPN管共射基本放大电路输出电压u o波形，则截止失真的波形和消除失真的主要措施均正确的是（） A.增大V BB B.减小V BB C.减小V BB D.增大V BB 5.制作频率为2MHz～20MHz的接收机的本机振荡器，应采用（） A.LC正弦波振荡电路 B.RC正弦波振荡电路 C.石英晶体正弦波振荡电路 D.多谐振荡器 6.要求将电流信号转换成与之成稳定关系的电压信号，应引入（） A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 7.差分放大器中，若u I1=2.02V，u I2=l.98V，则u Id、u Ic分别为（） A.2V、0.02V B.2V、4V C.0.04V、2V D.0.02V、0.04V 8.设计一个两级放大电路，要求电压放大倍数的数值大于10，输入电阻大10MΩ，输出电阻小于100Ω，第一级和第二级应分别采用（） A.共漏电路、共射电路 B.共源电路、共射电路 C.共基电路、共漏电路 D.共源电路、共集电路 9.反应场效应管放大能力的一个重要参数是（） A.输入电阻 B.输出电阻 C.击穿电压 D.跨导 10.互补输出级采用共集形式是为了使（） A.电压放大倍数大 B.不失真输出电压大 C.带负载能力强 D.交越失真小 11.为防止50Hz的电网电压干扰，可以在电路中加一个（） .. ..
第三章集成运放电路 一、填空题 1、（3-1，低）理想集成运放的A ud=，K CMR=。 2、（3-1，低）理想集成运放的开环差模输入电阻ri=，开环差模输出电阻ro=。 3、（3-1，中）电压比较器中集成运放工作在非线性区，输出电压Uo只有或 两种的状态。 4、（3-1，低）集成运放工作在线形区的必要条件是___________ 。 5、（3-1，难）集成运放工作在非线形区的必要条件是__________，特点是___________，___________。 6、（3-1，中）集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为__________。 7、（3-2，低）反相输入式的线性集成运放适合放大(a.电流、b.电压) 信号，同相输入式的线性集成运放适合放大(a.电流、b.电压)信号。 8、（3-2，中）反相比例运算电路组成电压（a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压（a.并联、b.串联）负反馈电路。 9、（3-2，中）分别选择“反相”或“同相”填入下列各空内。 （1）比例运算电路中集成运放反相输入端为虚地，而比例运算电路中集成运放两个输入端的电位等于输入电压。 （2）比例运算电路的输入电阻大，而比例运算电路的输入电阻小。 （3）比例运算电路的输入电流等于零，而比例运算电路的输入电流等于流过反馈电阻中的电流。 （4）比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。 10、（3-2，难）分别填入各种放大器名称 （1）运算电路可实现A u＞1的放大器。 （2）运算电路可实现A u＜0的放大器。 （3）运算电路可将三角波电压转换成方波电压。 （4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。 （5）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。 11、（3-3，中）集成放大器的非线性应用电路有、等。
运行规程试题 部门_________________________ 姓名________________ 成绩___________ 一、填空题（每空2分，共30分） 1、风力发电机开始发电时，轮毂高度处的最低风速叫（切入风速）。 2、升压站操作电源系统包括（直流）和（交流）系统两部分。 3、风能的大小与风速的（立方）成正比。 4、并网型风力发电机的功能是将风轮获取的（空气动能）转换成（机械能），再将（机械能）转换为（电能），输送到电网中。 5、粘度指数反映了油的粘度随（温度）变化的特性。 6电气设备分为运行、（热备用）、（冷备用）、和（检修）四种状态。 7、电压互感器二次侧不能（短路），电流互感器二次侧不能（开路）。 8、SF6气体具有优良的（灭弧）性能和（绝缘）性能。 9、电度表的倍率就是（电流互感器）变比与（电压互感器）变比的乘积值。 10、变压器的变比可以近似地认为是一、二次侧的（绕组匝数）的比。 11、齿轮箱的润滑方式有（飞溅）、（强制）润滑。 12、高压熔断器主要是由（陶瓷熔管）、（石英砂）、（熔丝）三部分组成。 13、过电压按照产生的原因可分（内部过电压）、（外部过电压）。 14、运行记录包括（运行日志）、（运行日月年报表）、（气象记录）、（缺陷记录）、（故障记录）、（设备定期试验记录）等。 15、运行人员应定期对（风电场数据采集）与（监控系统数据备份）进行检查，确保数据的准确、完整。 16、风电场的运行数据包括（发电功率）、（风速）、（有功电量）、（无功电量）、（场用电量）及（设备的运行状态）等。 17、运行人员应熟练掌握生产设备各种（状态信息）、（故障信号）和（故障类型），掌握判断一般故障原因和处理的方法。 18、风电场运行人员应经过安全培训并（考试合格），熟练掌握（触电现场急救）及（高空救援）方法，掌握（安全工器具）、（消防器材）的使用方法。 19、风电场应制定相应的（运行规程），并随设备变更及时（修订）。 二、选择题（每题2分，共20分） 1、反映电力线路电流增大而动作的保护为（B）。 A、小电流保护 B、过电流保护 C、零序电流保护 D、过负荷保护。 2、电流互感器正常工作时二次回路阻抗接近于（B）。
模拟电路知识 1、基尔霍夫定理的内容是什么？ 基尔霍夫定律包括电流定律和电压定律 电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。 电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。 2、描述反馈电路的概念，列举他们的应用。 反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。 反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。 电压负反馈的特点：电路的输出电压趋向于维持恒定。 电流负反馈的特点：电路的输出电流趋向于维持恒定。 3、有源滤波器和无源滤波器的区别 无源滤波器：这种电路主要有无源元件R、L和C组成 有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。 集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。 6、FPGA和ASIC的概念，他们的区别。（未知） 答案：FPGA是可编程ASIC。 ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。与门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。 7、什么叫做OTP片、掩膜片，两者的区别何在？ OTP means one time program，一次性编程 MTP means multi time program，多次性编程 OTP（One Time Program）是MCU的一种存储器类型 MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASHROM 等类型。 MASKROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSHROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途； OTP ROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。 8、单片机上电后没有运转，首先要检查什么？ 首先应该确认电源电压是否正常。用电压表测量接地引脚跟电源引脚之间的电压，看是否是电源电压，例如常用的5V。 接下来就是检查复位引脚电压是否正常。分别测量按下复位按钮和放开复位按钮的电压值，看是否正确。 然后再检查晶振是否起振了，一般用示波器来看晶振引脚的波形，注意应该使用示波器探头的“X10”档。另一个办法是测量复位状态下的IO口电平，按住复位键不放，然后测量IO口
第7章 集成运放组成的运算电路 本章教学基本要求 本章介绍了集成运放的比例、加减、积分、微分、对数、指数和乘法等模拟运算电路及其应用电路以及集成运放在实际应用中的几个问题。表为本章的教学基本要求。 表 第7章教学内容与要求 学完本章后应能运用虚短和虚断概念分析各种运算电路，掌握比例、求和、积分电路的工作原理和输出与输入的函数关系，理解微分电路、对数运算电路、模拟乘法器的工作原理和输出与输入的函数关系，并能根据需要合理选择上述有关电路。 本章主要知识点 1. 集成运放线性应用和非线性应用的特点 由于实际集成运放与理想集成运放比较接近，因此在分析、计算应用电路时，用理想集成运放代替实际集成运放所带来的误差并不严重，在一般工程计算中是允许的。本章中凡未特别说明，均将集成运放视为理想集成运放。 集成运放的应用划分为两大类：线性应用和非线性应用。 (1) 线性应用及其特点 集成运放工作在线性区必须引入深度负反馈或是兼有正反馈而以负反馈为主，此时其输出量与净输入量成线性关系，但是整个应用电路的输出和输入也可能是非线性关系。 集成运放工作在线性区时，它的输出信号o U 和输入信号（同相输入端+U 和反相输入端-U 之差）满足式（7-1） )(od o -+-=U U A U (7-1) 在理想情况下，集成运放工作于线性区满足虚短和虚断。虚短：是指运放两个输入端之间的电压几乎等于零；虚断：是指运放两个输入端的电流几乎等于零。即 虚短：0≈-+-U U 或 +-≈U U 虚断：0≈=+-I I
(2) 非线性应用及其特点 非线性应用中集成运放工作在非线性区，电路为开环或正反馈状态，集成运放的输出量与净输入量成非线性关系)(od o +--≠U U A U 。输入端有很微小的变化量时，输出电压为正饱和电压或负饱和电压值（饱和电压接近正、负电源电压），+-=U U 为两种状态的转折点。即 当+->U U 时，OL o U U = 当+-运规填空
1.变电所运行人员应经常学习本规程，每年考试一次，新工人或脱产三个月以上的值班人员需经本规程考试合格后，方可参加运行值班工作。 2.风机并网之前从电网侧受电，潮流方向为电网侧流向风场侧；风机并网之后从风厂侧供电，潮流方向为风场侧流向电网侧。 3.我公司的风厂主接线均采用单母线接线方式。 4.UPS有四种工作方式：交流输入、直流输入、旁路输入、检修开关输入。 5.风厂中的220V直流系统采用单母线分段接线方式。 6.高频开关电源具有充电、浮充电及均衡充电功能。高频开关电源正常时除向直流负荷供电外，还给蓄电池浮充电。 7.操作时严格执行模拟预演及监护、复诵“四对照”即设备名称、编号、位置、拉合方向。 8.每周一21:00点要闭灯巡视一次。 9.每年9月15日应将断路器机构箱内加热器投入运行，次年5月15日将断路器机构箱内加热器退出运行(天气情况发生变化时,为保证断路器 可靠运行,可以提前或滞后)，且每天上午9:00点对其进行检查运行状况，并记录结果。 10.每月15日晚19：00点对变电所内设备接点温度进行测试，并记录。 11.每周六上午对避雷器动作次数记录一次。 12.每日9：00时，对所内避雷器泄漏电流记录一次。 13.变压器投入运行24小时内每小时巡视一次。 14.有权受令人员在接受调度命令时要做好记录和录音，并向调度复诵、核对。 15.有计划或有充分时间处理事故的倒闸操作，必须填写操作票。操作票应由操作人填写，由监护人及值班负责人审核，大型操作还应经专工审 核。 16.操作票的填写应正确无误，字迹清楚工整，严格地执行大唐集团下达的《电气倒闸操作票规范》以及公司两票实施细则。 17.开关进行分、合闸操作后，必须到开关就地位置进行核对。 18.隔离开关操作完应检查其动、静触头的接触情况或开断角度。 19.跌落开关送电时操作顺序为迎风相、背风相、中间相；停电时操作顺序与此相反，即为中间相、背风相、迎风相。 20.事故处理过程中，发现设备有明显缺陷的，应汇报值班长，并通知有关单位进行抢修。 21.对事故处理的命令必须复诵、录音、可不填写操作票，但必须两人执行，一人监护，一人操作。 22.全所停电时，不论保护动作与否均应立即对变电所内设备进行详细的检查。 23.变压器的运行电压一般不应高于该运行分接开关额定电压的105%。 24.变压器正常运行时上层油温一般不宜长期超过75℃,最高不得超过85℃。 25.变压器送电操作应先送电源侧，后送负荷侧；停电时先停负荷侧，后停电源侧。 26.变压器充电时，差动保护和瓦斯保护均应投入跳闸位置，充电完毕后，根据运行方式按调度命令决定是否退出。 27.变压器停电或送电前，中性点接地的变压器必须直接接地。操作完毕后由调度根据系统情况决定是否断开中性点。 28.正常运行时厂用负荷由厂用变供给，备用变处于热备用状态。 29.厂用变、备用变和风机变均为无励磁调压（无载调压）的变压器。 30.在厂用变和备用变电源相互切换的过程中，坚决杜绝将两个不同系统并列运行。 31.值班人员在变压器运行中发现有任何不正常现象（如漏油、油位过高或过低，温度异常，音响不正常及冷却系统不正常等），应设法尽快消 除，并汇报上级领导。 32.主变冷却方式为ONAN/ONAF,（ONAN）为第一级油浸自冷冷却方式，（ONAF）为第二级油浸风冷冷却方式。 33.变动过一次接线的变压器投入运行前应进行相位测定。 34.变压器事故过负荷时，应立即设法使变压器在规定时间内降低负荷至规定值。 35.变压器后备保护动作后应首先了解其它元件有无故障，并对变压器外部进行检查和故障分析。 36.无载调压变压器，在变换分接头时应正反方向各转动5周，以消除触头上的氧化膜及油污，改变分接头后，投入运行前必须测量线圈电阻和 变比应符合要求。对分接头变换情况做好记录。 37.有载分接开关，从未有范围的一端走到另一端，应每年在变压器停电时操作有载开关通过整个调整范围动作10周。 38.若分接头已调到极限位置时，严禁再向极限位置侧进行调整。 39.有载调压装置在调整过程中，380V电源故障或控制回路故障暂时不能恢复时应检查调压装置是否到位，否则应手动调整到位。 40.新安装和大修后的变压器，投入运行后，瓦斯保护经72小时投入跳闸，但变压器充电时瓦斯保护必须投入跳闸。
复习题 一、填空： 1.为使BJT发射区发射电子，集电区收集电子，必须具备的条件是（发射极正偏，集电极 反偏）。 2.N型半导体是在纯硅或锗中加入（磷（+5））元素物质后形成的杂质半导体。 3.差分放大电路对（差模）信号有放大作用，对（共模）信号起到抑制作用。 4.在电容滤波和电感滤波中，（电感）滤波适用于大电流负载，（电容）滤波的直流输出电压高。 5．集成运放主要包括输入级、( 中间级)、( 输出级)和 ( 偏置)电路。其中输入级一般采用( 差分放大)电路。 6.为稳定放大器的静态工作点，应在放大电路中引入（直流负）反馈，为稳定放大器 的输出电压应引入（电压负）反馈。 7．甲类功放电路相比，乙类互补对称功率放大电路的优点是（效率高，管耗小），其最高效率可达到（ 78.5% ），但容易产生（交越）失真。 8．集成运算放大器是一种采用（直接）耦合方式的多级放大电路，它的输入级常采用差分电路形式，其作用主要是为了克服（零漂、温漂）。 9．若放大器输入信号电压为1mV,输出电压为1V，加入负反馈后，为达到同样输出需要的输入信号为10mV，该电路的反馈深度为（ 10 ）。 10．产生1Hz～1MHz范围内的低频信号一般采用（ RC ）振荡器，而产生1MHz以上的高频信号一般采用（ LC ）振荡器。 11．半导体二极管具有（单向导电）作用，稳压二极管用作稳压元件时工作在（反向击穿）状态。 12．晶体三极管是一种（电流控制电流）控制型器件，当工作在饱和区时应使其发射结（正偏）集电结（反偏），而场效应管是一种( 电压控制电流 ) 控制型器件。 13．集成电路运算放大器是一种高电压增益、高输入电阻、（低）输出电阻的（直接）耦合方式的多级放大电路。 14．差分放大电路有四种输入－输出方式，其差模电压增益大小与输（出）有关而与输（入）方式无关。 15．在放大电路中引入（直流负）反馈可以稳定放大电路的静态工作点，。
架空输电线路运行规程题库 （DL/T 741—2010） 一、填空题 1、架空输电线路运行规程（DL/T 741—2010）规定了架空输电线路运行工作的基本要求、技术标准，输电线路巡视、检测、维修、技术管理及线路保护区的维护和线路的环境保护等。 2、工业企业地区、港口、码头、火车站、城镇、村庄等人口密集区，属于公众环境。 3、虽然时常有人、有车辆或农业机械到达，但未遇到房屋或房屋稀少的地区，亦属于非居民区。 4、输电线路保护区是指导线边线向外侧水平延伸一定距离，并垂直于地面所形成的两平行面内的区域。 5、线路巡视是为掌握线路的运行情况，及时发现线路本体、附属设施以及线路保护区出现的缺陷或隐患，并为线路检修、维护及状态评价（评估）等提供依据，近距离对线路进行观测、检查、记录的工作。 6、架空输电线路本体包括地基及基面、杆塔基础、杆塔、接地装置、拉线及基础、绝缘子、导线、地线、引流线、屏蔽线、OPGW、线路金具等。
7、架空输电线路附属设施包括：防雷装置、防鸟装置、各种监测装置、杆号、警告、防护、指示、相位等标识、航空警示器材、防舞防冰装置、ADSS 光缆等。 8、架空输电线路通道环境包括：建（构）筑物、树木（竹林）、施工作业、火灾、交叉跨越、防洪、排水、基础保护设施、自然灾害、道路、桥梁、污染源、采动影响区、其他等。 9、微气象区是指某一大区域的局部地段。由于地形、位置、坡向及温度、湿度等出现特殊变化，造成局部区域形成有别于大区域的更为特殊且对线路运行产生严重影响的气象区域。 10、正常巡视是线路巡视人员按一定的周期对线路所进行的巡视，包括对线路设备（指线路本体和附属设备）和线路保护区（线路通道）所进行的巡视。 11、特殊巡视包括夜间巡视、交叉巡视、登杆塔检查、防外力破坏巡视以及直升机（或利用其他飞行器）空中巡视等。 12、运行单位应全面做好线路的巡视、检测、维修和管理工作，应积极采用先进技术和实行科学管理，不断总结经验、积累资料、掌握规律，保证线路安全运行。 13、运行维护单位应参及线路的规划、可行性研究、路径选择、
中南民族大学电子信息工程学院电路分析典型习题与解答
目录 第一章：集总参数电路中电压、电流的约束关系 (1) 1.1、本章主要内容： (1) 1.2、注意： (1) 1.3、典型例题： (2) 第二章网孔分析与节点分析 (3) 2.1、本章主要内容： (3) 2.2、注意： (3) 2.3、典型例题： (4) 第三章叠加方法与网络函数 (7) 3.1、本章主要内容： (7) 3.2、注意： (7) 3.3、典型例题： (7) 第四章分解方法与单口网络 (9) 4.1、本章主要内容： (9) 4.2、注意： (10) 4.3、典型例题： (10) 第五章电容元件与电感元件 (12) 5.1、本章主要内容： (12) 5.2、注意： (12) 5.3、典型例题： (12) 第六章一阶电路 (14) 6.1、本章主要内容： (14) 6.2、注意： (14)
6.3、典型例题： (15) 第七章二阶电路 (19) 7.1、本章主要内容： (19) 7.2、注意: (19) 7.3、典型例题： (20) 第八章阻抗与导纳 (21) 8.1、本章主要内容： (21) 8.2、注意: (21) 8.3、典型例题： (21) 附录：常系数微分方程的求解方法 (24) 说明 (25)
第一章：集总参数电路中电压、电流的约束关系 1.1、本章主要内容： 本章主要讲解电路集总假设的条件，描述电路的变量及其参考方向，基尔霍夫定律、电路元件的性质以及支路电流法。 1.2、注意： 1、复杂电路中，电压和电流的真实方向往往很难确定，电路中只标出参考 方向，KCL,KVL均是对参考方向列方程，根据求解方程的结果的正负与 参考方向比较来确定实际方向. 2、若元件的电压参考方向和电流参考方向一致，为关联的参考方向， 此时元件的吸收功率P吸=UI，或P发=-UI 若元件的电压参考方向和电流参考方向不一致，为非关联的参考方向， 此时元件的吸收功率P吸=-UI，或P发=UI 3、独立电压源的端电压是给定的函数，端电流由外电路确定（一般不为0） 独立电流源的端电流是给定的函数，端电压由外电路确定（一般不为0） 4、受控源本质上不是电源，往往是一个元件或者一个电路的抽象化模型， 不关心如何控制，只关心控制关系，在求解电路时，把受控源当成独立 源去列方程，带入控制关系即可. 5、支路电流法是以电路中b条支路电流为变量，对n-1个独立节点列KCL 方程，由元件的VCR，用支路电流表示支路电压再对m（b-n+1）个网 孔列KVL方程的分析方法.（特点：b个方程，变量多，解方程麻烦）

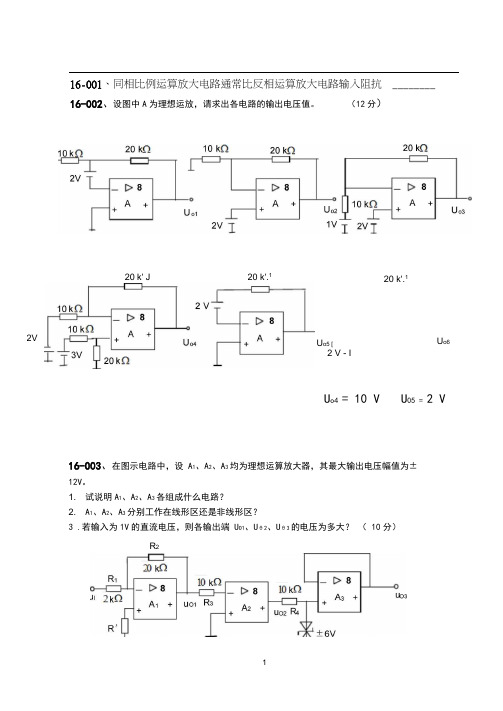

第十章 练习题 1. 集成运算放大器是： 答 ( ) (a) 直接耦合多级放大器 (b) 阻容耦合多级放大器 (c) 变压器耦合多级放大器 2. 集成运算放大器的共模抑制比越大， 表示该组件： 答 ( ) (a) 差模信号放大倍数越大； (b) 带负载能力越强； (c) 抑制零点漂移的能力越强 3. 电路如图10-1所示，R F2 引入的反馈为 ： 答 ( ) (a) 串联电压负反馈 (b) 并联电压负反馈 (c) 串联电流负反馈 (d) 正反馈 图10-1 4. 比例运算电路如图10-2所示，该电路的输出电阻为： 答 ( ) (a) R F (b) R 1+R F (c) 零 图10-2 5. 电路如图10-3所示，能够实现u u O i =- 运算关系的电路是： 答 ( ) (a) 图1 (b) 图2 (c) 图3 图10-3 6. 电路如图10-4所示，则该电路为： 答 ( )
(a)加法运算电路； (b)反相积分运算电路； (c) 同相比例运算电路 图10-4 7. 电路如图10-5所示，该电路为： 答 ( ) (a) 加法运算电路 (b) 减法运算电路 (c) 比例运算电路 O u i 1 u i2 图10-5 8. 电路如图10-6所示，该电路为： 答 ( ) (a) 加法运算电路 (b) 减法运算电路 (c) 比例运算电路 u O u i 1u i2 图10-6 9. 电路如图10-7所示，该电路为： 答 ( ) (a)比例运算电路 (b) 比例—积分运算电路 (c) 微分运算电路 O u 图10-7 10. 电路如图10-8所示 ，输入电压u I V =1，电阻R R 1210==k Ω， 电位器R P 的阻值为20k Ω 。 试求：(1) 当R P 滑动点滑动到A 点时，u O =? (2) 当R P 滑动点滑动到B 点时，u O =? (3) 当R P 滑动点滑动到C 点(R P 的中点)时 , u O =?
运算放大器经典问题解析 1.一般反相/同相放大电路中都会有一个平衡电阻，这个平衡电阻的作用是什么呢？ (1) 为芯片内部的晶体管提供一个合适的静态偏置。 芯片内部的电路通常都是直接耦合的，它能够自动调节静态工作点，但是，如果某个输入引脚被直接接到了电源或者地，它的自动调节功能就不正常了，因为芯片内部的晶体管无法抬高地线的电压，也无法拉低电源的电压，这就导致芯片不能满足虚短、虚断的条件，电路需要另外分析。 (2)消除静态基极电流对输出电压的影响，大小应与两输入端外界直流通路的等效电阻值平衡，这也是其得名的原因。 2.同相比例运算放大器，在反馈电阻上并一个电容的作用是什么？ (1)反馈电阻并电容形成一个高通滤波器, 局部高频率放大特别厉害。 (2)防止自激。 3.运算放大器同相放大电路如果不接平衡电阻有什么后果? (1)烧毁运算放大器，有可能损坏运放,电阻能起到分压的作用。 4.在运算放大器输入端上拉电容，下拉电阻能起到什么作用？ (1)是为了获得正反馈和负反馈的问题，这要看具体连接。比如我把现在输入电压信号，输出电压信号，再在输出端取出一根线连到输
入段，那么由于上面的那个电阻，部分输出信号通过该电阻后获得一个电压值，对输入的电压进行分流，使得输入电压变小，这就是一个负反馈。因为信号源输出的信号总是不变的，通过负反馈可以对输出的信号进行矫正。 5.运算放大器接成积分器，在积分电容的两端并联电阻RF 的作用是什么？ (1) 泄放电阻，用于防止输出电压失控。 6.为什么一般都在运算放大器输入端串联电阻和电容？ (1)如果你熟悉运算放大器的内部电路的话，你会知道，不论什么运算放大器都是由几个几个晶体管或是MOS 管组成。在没有外接元件的情况下，运算放大器就是个比较器，同相端电压高的时候，会输出近似于正电压的电平，反之也一样……但这样运放似乎没有什么太大的用处，只有在外接电路的时候，构成反馈形式，才会使运放有放大，翻转等功能…… 7.运算放大器同相放大电路如果平衡电阻不对有什么后果? (1)同相反相端不平衡，输入为0 时也会有输出，输入信号时输出值总比理论输出值大（或小）一个固定的数。 (2)输入偏置电流引起的误差不能被消除。 8.理想集成运算放大器的放大倍数是多少输入阻抗是多少其同相输入端和反相输入端之间的电压是多少？ (1) 放大倍数是无穷大，输入阻抗是无穷小，同向输入和反向输入之间电压几乎相同（不是0哦！！！比如同向端为10V，反向端为
14.5习题详解 14-1 电路如图14-2所示，集成运算放大器输出电压的最大幅值为±12V ，试求当i u 为0.5V ，1V ，1.5V 时0u 的值。 图14-2 习题14-1的图 解：i i i F u u u R R u 105 50 10-=-=-= 所以，当 V u i 5.0=时，V u 50-= V u i 1=时，V u 100-= V u i 5.1=时，V u 120-=（注意：不是-15V ，因为集成运放的最大幅值为±12V ） 14-2写出图14-3中输入电压i u 与输出电压u o 的运算关系式。 图14-3 习题14-2的图 解： 根据虚断性质可知，A i 02=，所以+=u u i 根据虚短性质可知，-+=u u 综上：-=u u i ，所以流经1R 及F R 的电流为0，可得： i u u u ==-0 14-3 试求图14-4所示电路输出电压与输入电压的运算关系式。
图14-4 习题[14-3]的图 解： 根据虚断及虚短的性质可得，V u u 0==-+，并设2R 及3R 间的电位为1o u F o i f R u R u i i 111-== =，所以i F o u R R u 1 1-= 根据基尔霍夫电流定律可得： 3 1 211R u R u u R u o o o i + -= 将1o u 代入上式，经整理可得： i F u R R R R R R u ])1([1 23210-+- = 14-4在图14-5所示的同相比例运算电路中，已知K Ω10,K 2,K Ω1321=Ω==R R R ， V 1,K Ω5==i F u R ，求0u 。 图14-5 习题[14-4]的图 解：根据虚断性质可得： 11F u u R R R -= ?+ 323 i u u R R R += ?+
检规考试题库 （三级） 单选题： 1.接触网的运行与维修,按照( )的原则. [B] A. 预防为主、修养并重 B. 周期检测、状态维修、寿命管理 C. 精细化、机械化、集约化 D. 积极采用新技术、新材料、新工艺 2.接触网运行检修规程的技术标准作为接触网运行与检修的 ( )依据。[A] A. 质量验收 B. 供电验收 C. 质量保 证 D. 供电保证 3.接触网的运行与维修, 坚持( )的方针.[A] A. 预防为主、修养并重 B. 周期检测、状态维修、寿命管理 C. 精细化、机械化、集约化 D. 积极采用新技术、新材料、新工艺 4. 接触网运行检修规程适用于( )接触网的运行和检修。[B] A. 既有线工频、单相、25kV交流 B. 既有线工频、单相、25kV交流及提速每小时200-250km C. 既有线工频、单相、27.5kV交流
D. 既有线工频、单相、27.5kV交流及提速每小时200-250km 5.接触网是电气化铁路重要行车设备。为( ) ，特制订规程。[B] A. 确保人身、行车安全 B. 确保人身、行车和设备安全 C. 为保证接触网网可靠地向电力机车供电 D. 保证接触网动行安全可靠 6.接触网的运行与维修,依靠科技进步，( ),提升接触网维修技术参数的精准度,不断提高接触网运行品质和安全可靠性。[C] A. 积极采用新技术、新材料、新工艺 B. 科学管理,改革修制 C. 积极采用接触网自动化检测手段和机械化维修手段 D. 优化管理,改革个制 7.接触线运行速度120km/h≤υ≤160km/h区段，锚段长度在800m及以下时，一个锚段内承力索接头、补强和断股的总数量,不得超过( )个；[B] A. 2 B. 3 C. 4 D. 5 8.拉杆（压管）或水平腕臂应呈水平状态，允许悬挂点侧仰高不超过（）。[C]
4-3 例4-6 例例 例 【例4-1】三个两级放大电路如下图所示，已知图中所有晶体管的β均为100，r be均为1 kΩ，所有电容均为10 μF，V CC均相同。
填空： （1）填入共射放大电路、共基放大电路等电路名称。 图（a）的第一级为_________，第二级为_________； 图（b）的第一级为_________，第二级为_________； 图（c）的第一级为_________，第二级为_________。 （2）三个电路中输入电阻最大的电路是_________，最小的电路是_________；输出电阻最大的电路是_________，最小的电路是_________；电压放大倍数数值最大的电路是_________；低频特性最好的电路是_________；若能调节Q点，则最大不失真输出电压最大的电路是_________；输出电压与输入电压同相的电路是_________。 【相关知识】 晶体管放大电路三种接法的性能特点，多级放大电路不同耦合方式及其特点，多级放大电路动态参数与组成它的各级电路的关系。 【解题思路】 （1）通过信号的流通方向，观察输入信号作用于晶体管和场效应管的哪一极以及从哪一极输出的信号作用于负载，判断多级放大电路中各级电路属于哪种基本放大电路。 （2）根据各种晶体管基本放大电路的参数特点，以及单级放大电路连接成多级后相互间参数的影响，分析各多级放大电路参数的特点。 【解题过程】 （1）在电路（a）中，T1为第一级的放大管，信号作用于其发射极，又从集电极输出，作用于负载（即第二级电路），故第一级是共基放大电路；T2和T3组成的复合管为第二级的放大管，第一级的输出信号作用于T2的基极，又从复合管的发射极输出，故第二级是共集放大电路。 在电路（b）中，T1和T2为第一级的放大管，构成差分放大电路，信号作用于T1和T2的基极，又从T2的集电极输出，作用于负载（即第二级电路），是双端输入单端输出形式，故第一级是（共射）差分放大电路；T3为第二级的放大管，第一级的输出信号作用于T3的基极，又从其发射极输出，故第二级是共集放大电路。 在电路（c）中，第一级是典型的Q点稳定电路，信号作用于T1的基极，又从集电极输出，作用于负载（即第二级电路），故为共射放大电路；T2为第二级的放大管，第一级的输出信号作用于T2的基极，又从其集电极输出，故第二级是共射放大电路。
集成运算放大器测试题 指导老师：高开丽班级：11机电姓名： _____________ 成绩： 一、填空题（每空1分，共20分） 1、集成运放的核心电路是__________ 电压放大倍数、_________ 输入电阻和_______ 输出电阻的电路。（填“低”、“高”） 2、集成运由_____________ 、______________ 、________________ 、___________ 四个部分组成。 3、零漂的现象是指输入电压为零时，输出电压_________________ 零值，出现忽大忽小得现象。 4、集成运放的理想特性为：________________ 、______________ 、_________ 、_____________ 。 5、负反馈放大电路由__________________ 和__________________ 两部分组成。 6、电压并联负反馈使输入电阻__________ ，输出电阻___________ 。 7、理想运放的两个重要的结论是_______________ 和_____________ 。 &负反馈能使放大电路的放大倍数________________ ，使放大电路的通频带展宽，使输出信号波形的非线性失真减小，__________ 放大电路的输入、输出电阻。 二、选择题（每题3分，共30分） 1、理想运放的两个重要结论是（） A 虚断VI+=VI-，虚短i l+=il- B 虚断VI+=VI-=O ，虚短i l+=il-=O C 虚断VI+=VI-=O ，虚短i I+=iI- D 虚断i I+=iI-=0 ，虚断VI+=VI- 2、对于运算关系为V0=10VI的运算放大电路是（） A反相输入电路B同相输入电路C电压跟随器D加法运算电路 3、电压跟随器，其输出电压为V0，则输入电压为（） A VI B - VI C 1 D -1 4、同相输入电路，R仁10K,Rf=100K ，输入电压VI为10mv，输出电压V0为 （） A -100 mv B 100 mv C 10 mv D -10 mv
【例5-1】? 电路如图 (a)、(b)所示。 （1）判断图示电路的反馈极性及类型； （2）求出反馈电路的反馈系数。 图(a)??????????????????????? 图(b)? 【相关知识】 负反馈及负反馈放大电路。 【解题思路】 （1）根据瞬时极性法判断电路的反馈极性及类型。 （2）根据反馈网络求电路的反馈系数。
【解题过程】 （1）判断电路反馈极性及类型。 在图(a)中，电阻网络构成反馈网络，电阻两端的电压是反馈电压，输入电压与串联叠加后作用到放大电路的输入端（管的）；当令=0时，＝0，即正比与；当输入信号对地极性为?时，从输出端反馈回来的信号对地极性也为?，故本电路是电压串联负反馈电路。 在图（b）电路中，反馈网络的结构与图（a）相同，反馈信号与输入信号也时串联叠加，但反馈网络的输入量不是电路的输出电压而是电路输出电流（集电极电流），反馈极性与图（a）相同，故本电路是电流串联负反馈电路。 （2）为了分析问题方便，画出图(a) 、(b)的反馈网络分别如图（c）、(d)所示。 图(c)????????????????????? 图(d) 由于图(a)电路是电压负反馈，能稳定输出电压，即输出电压信号近似恒压源，内阻很小，计算反馈系数时，不起作用。由图（c）可知，反馈电压等于输出电压在电阻上的分压。即 故? 图(a)电路的反馈系数 ? 由图（d）可知反馈电压等于输出电流的分流在电阻上的压降。 故图(b)电路的反馈系数
【例5-2】在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若从放大电路的输出回路有通路引回其输入回路，则说明电路引入了反馈。 （2）若放大电路的放大倍数为“＋”，则引入的反馈一定是正反馈，若放大电路的放大倍数为“?”，则引入的反馈一定是负反馈。 （3）直接耦合放大电路引入的反馈为直流反馈，阻容耦合放大电路引入的反馈为交流反馈。 （4）既然电压负反馈可以稳定输出电压，即负载上的电压，那么它也就稳定了负载电流。 （5）放大电路的净输入电压等于输入电压与反馈电压之差，说明电路引入了串联负反馈；净输入电流等于输入电流与反馈电流之差，说明电路引入了并联负反馈。 （6）将负反馈放大电路的反馈断开，就得到电路方框图中的基本放大电路。 （7）反馈网络是由影响反馈系数的所有的元件组成的网络。 （8）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。 【相关知识】 反馈的有关概念，包括什么是反馈、直流反馈和交流反馈、电压负反馈和电流负反馈、串联负反馈和并联负反馈、负反馈放大电路的方框图、放大电路的稳定性 【解题思路】 正确理解反馈的相关概念，根据这些概念判断各题的正误。 【解题过程】 （1）通常，称将输出量引回并影响净输入量的电流通路为反馈通路。反馈是指输出量通过一定的方式“回授”，影响净输入量。因而只要输出回路与输入回路之间有反馈通路，就说明电路引入了反馈，而反馈通路不一定将放大电路的输出端和输入端相连接。例如，在下图所示反馈放大电路中，R2构成反馈通路，但它并没有把输出端和输入端连接起来。故本题说法正确。
