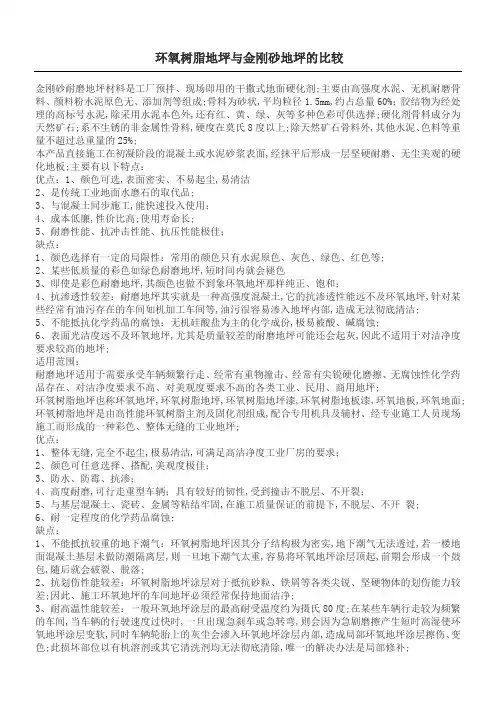

环氧树脂地坪与金刚砂地坪的比较
金刚砂耐磨地坪材料是工厂预拌、现场即用的干撒式地面硬化剂。主要由高强度水泥、无机耐磨骨料、颜料粉（水泥原色无）、添加剂等组成。骨料为砂状，平均粒径1.5mm，约占总量60%；胶结物为经处理的高标号水泥，除采用水泥本色外，还有红、黄、绿、灰等多种色彩可供选择。硬化剂骨料成分为天然矿石。系不生锈的非金属性骨料，硬度在莫氏8度以上。除天然矿石骨料外，其他水泥、色料等重量不超过总重量的25%。
本产品直接施工在初凝阶段的混凝土或水泥砂浆表面，经抹平后形成一层坚硬耐磨、无尘美观的硬化地板。主要有以下特点：
优点：1、颜色可选，表面密实、不易起尘，易清洁
2、是传统工业地面水磨石的取代品。
3、与混凝土同步施工，能快速投入使用；
4、成本低廉，性价比高。使用寿命长。
5、耐磨性能、抗冲击性能、抗压性能极佳；
缺点：
1、颜色选择有一定的局限性：常用的颜色只有水泥原色、灰色、绿色、红色等。
2、某些低质量的彩色（如绿色）耐磨地坪，短时间内就会褪色
3、即使是彩色耐磨地坪，其颜色也做不到象环氧地坪那样纯正、饱和；
4、抗渗透性较差：耐磨地坪其实就是一种高强度混凝土，它的抗渗透性能远不及环氧地坪，针对某些经常有油污存在的车间如机加工车间等，油污很容易渗入地坪内部，造成无法彻底清洁。
5、不能抵抗化学药品的腐蚀：无机硅酸盐为主的化学成份，极易被酸、碱腐蚀。
6、表面光洁度远不及环氧地坪，尤其是质量较差的耐磨地坪可能还会起灰，因此不适用于对洁净度要求较高的地坪。
适用范围：
耐磨地坪适用于需要承受车辆频繁行走、经常有重物撞击、经常有尖锐硬化磨擦、无腐蚀性化学药品存在、对洁净度要求不高、对美观度要求不高的各类工业、民用、商用地坪。
环氧树脂地坪也称环氧地坪，环氧树脂地坪，环氧树脂地坪漆，环氧树脂地板漆，环氧地板，环氧地面。环氧树脂地坪是由高性能环氧树脂主剂及固化剂组成，配合专用机具及辅材、经专业施工人员现场施工而形成的一种彩色、整体无缝的工业地坪。
优点：
1、整体无缝，完全不起尘，极易清洁，可满足高洁净度工业厂房的要求；
2、颜色可任意选择、搭配，美观度极佳；
3、防水、防霉、抗渗；
4、高度耐磨，可行走重型车辆；具有较好的韧性，受到撞击不脱层、不开裂；
5、与基层（混凝土、瓷砖、金属等）粘结牢固，在施工质量保证的前提下，不脱层、不开???? 裂。
6、耐一定程度的化学药品腐蚀。
缺点：
1、不能抵抗较重的地下潮气：环氧树脂地坪因其分子结构极为密实，地下潮气无法透过，若一楼地面混凝土基层未做防潮隔离层，则一旦地下潮气太重，容易将环氧地坪涂层顶起，前期会形成一个鼓包，随后就会破裂、脱落。
2、抗划伤性能较差：环氧树脂地坪涂层对于抵抗砂粒、铁屑等各类尖锐、坚硬物体的划伤能力较差。因此、施工环氧地坪的车间地坪必须经常保持地面洁净。
3、耐高温性能较差：一般环氧地坪涂层的最高耐受温度约为摄氏80度。在某些车辆行走较为频繁的车间，当车辆的行驶速度过快时，一旦出现急刹车或急转弯，则会因为急剧磨擦产生短时高湿使环氧地坪涂层变软，同时车辆轮胎上的灰尘会渗入环氧地坪涂层内部，造成局部环氧地坪涂层擦伤、变色。此损坏部位以有机溶剂或其它清洗剂均无法彻底清除，唯一的解决办法是局部修补。
4、耐候性差：环氧树脂地坪抗紫外线能力较差，不能长期应用于室外，否则会加速老化，如变色、降低强度，甚至粉化、脱层等。
适用范围：
无特别频繁车辆行走、无重物经常撞击、无尖锐硬物经常磨擦、无强腐蚀性化学药品存在的各种工业、民用、商用地坪。
厂房金刚砂耐磨地面施工工法 工法完成单位：中启胶建集团有限公司 主要完成人：徐奎学、韩亚伦、刘尧、林立涛、陈成欣、潘鹏飞完成时间：二0一二年六月
目录 1 前言 (1) 2 工法特点 (2) 3 适用范围 (3) 4 工艺原理 (3) 5 施工工艺流程及操作要点 (3) 6 材料与设备 (9) 7 质量控制 (12) 8 安全措施 (14) 9 环保措施 (14) 10 效益分析 (14) 11 工程实例 (15)
厂房金刚砂耐磨地面施工工法 1.前言 随着建筑的不断发展，人们对建筑物的要求越来越高，高性价比已经成为选择建筑材料的首要条件，金刚砂是90年代由国外企业引进的新型地面建材产品，适用于耐磨耐冲击且有减少灰尘要求的混凝土地面，例如：厂房、仓库、停车场、维修车间、车库、货仓式商场场地等需高度耐磨损的地面。整体性耐磨地坪摒弃了传统的混凝土基层与面层分开施工的做法，从而消除了因基层与面层结合不良而导致裂缝和空鼓的质量通病，简化了工序，缩短了施工周期，节约人工费用，在工厂、仓库等工程中得到越来越广泛的应用。 2.工法特点 2.1能有效的避免厂房地坪出现空鼓、起壳、裂缝等质量通病，提高地面的耐磨性，增加地面的使用寿命。 2.2改变了厂房地面施工的传统工艺，采用金刚砂面层与混凝土结构层同时施工、一次成型的施工工艺，改变了传统的主体结构完成后再做地坪的方法。减少工序、缩短工期、质量可靠、操作方便、色泽均匀、成型美观、成本低廉。 2.3传统的施工方法，是先做混凝土结构层，待结构层强度稳定后在结构层上再加一道5cm细石混凝土找平层，表面铺金刚砂面层；而一次成型的施工方法则省去了石混凝土找平层不仅节约了成本，还增加了楼层的净高，并减少了楼
地下室金刚砂地坪施工质量技术交底
六、工期计划 本工程地下室地坪，1标段施工总面积约10770m2，2标段施工总面积约18583m2。 计划工期：1标段：2014年7月1日～2014年7月13日，历时13天； 2标段：2014年7月2日～2014年7月21日，历时20天 七、施工工艺 7.1 基层要求 1、砼采用商品砼（细石混凝土，强度等级C30），水泥用量≥300kg/m3，粉煤灰掺量≤10%. 2、严格控制混凝土原材料，水灰比宜为0.5±0.05。 7.2 施工机具 平板振动器不锈钢靠尺（2m） 混凝土切缝机抹光收面机 真空吸水泵抹刀
7.3 工艺流程 地下室自防水钢筋混凝土底板面清理干净—→ 建筑地坪放线找坡—→ 底板渗漏处理—→ 验基—→ 涂刷水泥浆结合层一道（掺水重4%的建筑胶）—→ 浇筑C30细石混凝土基层—→ 基层找平、提浆—→ 第一次铺撒金刚砂骨料、抹平—→ 第二次铺撒金刚砂骨料、收面—→ 养护、切缝。 7.4 主要工艺做法 步骤一：施工准备施工要求： 1、地下室自防水钢筋混凝土底板面清 理干净，露出混凝土面层，无积水、无 装修掉落砂浆。 2、检查底板有无渗漏水，对有渗漏水 的部位必须进行注浆处理，确保无渗 漏。 3、建筑地坪放线找坡： （1）在地下室墙柱上用墨线弹出水平 控制线（+1m或+0.5m水平控制线）， 再弹出地坪完成面坡度线； （2）根据坡度控制线在底板面用建筑 地坪同标号砂浆做好灰饼，以控制找坡 标高，灰饼纵横间距2m。 4、安装排、截水沟盖板角钢，砌筑排、 截水沟侧壁，安装预埋件。角钢须设钢 筋支架与底板结构锚固牢固。 5、墙、柱底部安装1～1.5cm厚泡沫板， 使地坪砼浇筑后与墙、柱底隔开，以防 止地坪裂缝。 6、通知总包单位组织监理、建设单位 验基。 步骤二：基层混凝土浇筑施工要求： 1、结构板底基通过验收后，在整个待 浇筑区域板面抹水泥浆结合层一道（掺 水重4%的建筑胶）。 2、随后浇筑C30细石砼基层，采用平 板振动器将砼振捣密实，尤其注意墙柱 边角砼的振捣。 3、基层砼浇筑完成后，如砼表面泌水 较多，应采用真空吸水泵或其它措施去 除多余泌水。 步骤三：基层收平提浆施工要求： 基层砼初凝时（约3～4h），即可进行 耐磨地坪施工，先在抹光机上安装圆 盘，整体打磨砼并从周边逐渐向收抹，
金刚砂耐磨地面标准做法
1目的： 明确地下室建筑面层施工的统一做法，提升地下室地面工程的整体质量，达到耐磨、美观等指标要求。 2适用范围： 适用于所有在建及新建项目地下室车库地面。 3编制说明 本标准做法要求所有在建及新建项目均按此做法执行。 4、金刚砂标准做法 4.1材料性能 金刚砂为金属氧化物骨料或金属骨料硬化剂。骨料物成分主要有Al 2O 3 、Fe 2 O 3 、TiO 2 等金属氧化物或金属骨料。 4.2基层要求 1)砼采用预拌砼（强度等级C25以上）,水泥用量≥300kg/M3,粉煤灰掺量≤10% （耐磨材料用量5kg/M2）。 2)严格控制混凝土原材料，水灰比宜为0.5±0.05 。 4.3施工机具
混凝土切缝机抹光收面机 真空吸水泵抹刀 4.4施工做法 步骤一：基层收平提浆施工要求：基层砼初凝时（约3~4h），即 可进行耐磨地坪施工，先在抹光机上安装 圆盘，整体打磨砼并从周边逐渐向内收 抹，起到平整和提浆作用。 注：砼初凝时间应根据作业环境、气候等 环境决定。一般脚踩下陷不超过5mm开始 提浆铺设金刚砂耐磨材料。 步骤二：第一次铺撒金刚砂施工要求：第一次铺撒2/3金刚砂材料均 匀的铺撒在砼表面（不均匀处用刮板刮
匀），待材料吸收砼中的水分、表面出现 返潮颜色变灰暗后，开始第一次抹平。 步骤三：揉压、抹平施工要求：采用装圆盘的抹光机碾磨分 散，使其与基层混凝土浆结合在一起，注 意不要搓抹过度。墙边可采用铁抹子人工 揉压收平。 步骤四：第二次铺设金刚砂施工要求：随即将余下的1/3料铺撒在混 凝土表面，铺撒方向与第一次垂直，进行 第二次抹平工作，最后用装刀片的抹光机 完成抹光工作。 步骤五：收面施工要求：随混凝土凝固时间调整刀片倾 斜角度（转速及角度视硬化情况调整）， 抹光机作业时纵横交错（3次以上）进行。
大面积混凝土金刚砂地面一次成型的质量控制 刘志勤 摘要：地坪表面改性处理的方法随着技术的进步越来越多，目前可分为无机和聚合物两大类。无机类随混凝土浇注一起施工，面层和混凝土垫层结合为一体，不会分层，改性处理后地坪的耐磨抗冲击性能大幅提高，简称耐磨地坪。金刚砂地面属于耐磨地坪的一种，混凝土原浆金刚砂地面一次成型，为避免混凝土产生裂缝和控制成型地面的平整度和光洁度，在优化配合比设计，改善施工工艺，提高施工质量及加强养护等方面采取了有效的质量控制。 关键词：金刚砂地面一次成型裂缝质量控制 中图分类号：文献标识码：A 引言：随着各种生产工艺的飞速发展，人们对地坪的功能也提出了越来越多、越来越高的要求，如高耐磨、防静电、防油渗、不发火、防酸碱、高清洁度等等。因此，不论是为提高混凝土地坪的使用年限，还是为满足地坪特殊功能的需求，都要求必须做好地坪的“表面文章”。目前，地坪表面改性处理的方法越来越多，可分为无机（耐磨地坪）和聚合物两大类，而无机类中的金刚砂地面凭借其价格低廉、施工工艺简单、使用情况良好等优点，在各种车间、地下停车场等对地面强度要求较高的场所得到了比较广泛的应用。 一、工程概括 北京西站地下行包库工程位于北京西站站区内，原有南行包房、南发送行包棚处，地下两层，地上三层，框架结构，建筑面积13962m2。建成后的行包库集仓库、办公于一体。地上三层主要为
营业厅和办公区；地下部分与北京西站十站台通过地下通道相连接，主要用于行包货物的到达、存放。因运输、堆放货物时需要使用叉车等机械，所以此处地面必须具有较高的强度和耐磨性。按照设计要求，地下两层的地面全部采用金刚砂地面，其中地下一层地面面积为2309 m2，地下二层地面面积为6044 m2，总面积8353 m2。二、工艺概述 地坪表面改性处理的方法分为无机和聚合物两大类。无机类随混凝土浇注一起施工，面层和基层混凝土结合为一体，不会分层，改性处理后地坪耐磨抗冲击性能大幅提高，所以简称耐磨地坪。金刚砂地面就属于耐磨地坪中的一种；聚合物类是在养护到期的干混凝土上进行二次涂刷施工，所以简称聚合物地坪，改性处理后地坪以清洁度高和装饰性好见长。两类地坪都能大幅提高地坪的使用寿命。 1、地坪表面处理方法分类：
砼固化剂金刚砂耐磨地面施工方案 一、工程总体概况 工程名称 建设单位 设计单位 勘察单位 监理单位 施工总承包单位 合同质量目标 安全文明 工程地点 二、编制依据 《建筑施工手册》混凝土耐磨地面的施工方法 《健康安全环境管理大纲》 施工质量保证大纲 三、砼固化剂耐磨地坪施工机具 平板震动器，插入式振捣器，震动梁，砼输送泵，砼运输车，水平 仪，塔尺，水泥镘光机，不锈钢靠尺，木抹, 铁抹，水桶，喷壶，手 推车等另准备以下机具。 (1)泌水工具：橡皮管或真空吸水设备。 (2)平整出浆工具：中间灌砂的Ф 150 钢管，长度大于钢模宽度500mm 以上辊筒，两端设可转动拉环。
(3)平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶 片压光使用。 四、砼固化剂金刚砂耐磨地坪施工工艺 4.1 砼固化剂金刚砂地坪具体做法 A、地面： 1.FK 砼密封固化剂饰面 2.金刚砂耐磨层 3.250 厚 C25 砼垫层，内配双层双向? 8@200 钢筋网片 4、1.5 厚聚氨酯防水涂料防水层，面上撒黄沙，在墙柱交接处 翻起 250 高 5.30 厚 1:3 水泥砂浆找平 6、素水泥浆结合层一遍(内掺建筑胶 ) 7.150 厚 C15 细石砼 8.素土分层夯实，每层厚度200mm —300mm ，压实系数≥0.94 B、楼面： 1.FK 砼密封固化剂饰面 2.金刚砂耐磨层 3.250 厚 C30 砼垫层，内配双向? 4@200 冷拔钢筋网片 4.水泥浆结合层一遍 (内掺建筑胶 ) 5.钢筋混凝土楼板 4.2 工艺流程 混凝土基层浇筑---- 找平---- 金刚砂骨料第一次撒布及抹平
地坪行业的人通常都会认识环氧地坪和金刚砂地坪，因为环氧地坪最 早为人所知，环氧地坪性能好，颜色丰富可以组合搭配形成不同的风格的 地面；而金刚砂地坪有着与建筑物同寿命的说法，想要地面坚固耐用肯定 是会喜欢这款产品。那么今天地坪厂家--四川立科建筑装饰就来和大家谈谈 金刚砂地坪在施工过程中对施工工艺有什么严格要求的吗？ 首先，不论是哪一种原材料的金刚砂地坪都得要在水泥或是混凝土未 干的时候撒料，这样才能形成化学反应，达到一个好的效果。而且想要后 期呈现的金刚砂地坪效果好，混凝土地面的好坏可是有着极大的影响因素，对混凝土地面要求基本上有这些: ①强度达到C25以上。 ②水灰比不咼于0.4，尽可能小。 ③现场搅拌之混凝土塌落度应不大于5cm，泵送混凝土塌落度应不 大于12cm 。 ④ 为达到更好效果，建议在混凝土中加钢筋网（钢筋直径应16）
其次，在混凝土动工浇注的时候可得注意这些注意事项： ⑤浇注需要分仓按序进行，避免混凝土凝结不平衡。 ⑥建议一次性浇注至设计标高。 ⑦需要将混凝土振实，尤其是边角处部位。 ⑧如表面出现泌水，需要去除泌水。 ⑨初平工作尽量平整，以利于最终完成面达到高低差小于 3mm/2M 。 金刚砂地坪施工工艺： ①素地处理：确保混凝土（找平）层表面密实平整、无沁水，初凝时指压测试留下3-5mm 印迹。 ②耐磨处理：撒播地面硬化料，待其吸收混凝土水分变湿即可使用 抹光机压实、收光。 ③表面处理：用特殊养护剂，采用细雾状射施工养护；切伸缩缝，用密封涂料填缝。
温馨提醒 要知道金刚砂地坪施工后效果的好坏与混凝土的施工效果好坏是成正比的，所以在施工过程中一定要严格要求混凝土施工的标准，只有这样才 能使金刚砂地坪达到预期效果. 如果您想要了解很多关于地坪方面的信息，详情可以咨询四川立科建筑装饰. 四川立科建筑装饰工程有限公司是以生产、销售环氧地坪、耐磨硬化地坪、混凝土密封固化剂地坪材料及工程承接与施工的专业公司。公司拥有高素质敬业的生产、研发、施工、设计、企划为一体的专业技术队伍。经过引进国外先进理念和技术及我们近二十年工作实践和经验，形成了具有四川立科风格的经营理念和产品。其中包括有环氧树脂自流平地坪、环氧树脂石英砂自流平地坪、环氧防静电地坪、防腐地坪、金刚砂耐磨地坪、混凝土密封固化地坪、丙烯酸球场、硅PU球场、EPDM塑胶跑道、PVC地板等，使我公司产品更适应国内市场的要求和需要。 我公司现拥有十几支施工队伍，均为从事无尘、无缝净化专业工业地坪多年的专业施工队伍和从事GMP认证服务的资深专家。我公司经过长期的设计施工实践和新技术、新工艺的不断采用，积累了丰富的经验和高水平的施工能力。承接了全国各地数百个地面改造工程。已有近500万平方米的工程业绩。多年以后公司通过“优质的质量、过硬的管理、至V位的服务、合理的价格”赢得了众多单位的一致好评，在行业中建立了良好的信誉，树立了良好的形象。 “科技以人为本，真诚面对客户”是我公司的宗旨，客户满意是我们的工作 目标，快捷的服务是我们的承诺。四川立科建筑装饰工程有限公司将追求更高的
沈阳奥园广场（二期CD）项目金刚砂耐磨地坪施工方案 编制： 审核： 中铁建工集团有限公司 2014-5-25
金刚砂耐磨地坪施工方案一、耐磨地坪的材料 金刚砂为砂状，平均粒径1.5mm，约占总量60%；胶结物为经处理的高标号水泥，除采用水泥本色外，还有红、黄、绿、灰等多种色彩可供选择。本工程使用水泥本色。二、耐磨地坪施工机具 平板震动器，砂浆搅拌机，水泥镘光机，不锈钢靠尺，木抹, 铁抹，水桶，喷壶，手推车等另准备以下机具。 (1)泌水工具：橡皮管或真空吸水设备。 (2)平整出浆工具：中间灌砂的Ф150钢管，长度大于地模宽度500mm以上，两端设可转动拉环。 (3)平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶片压光使用。 三、金刚砂耐磨地坪施工工艺 3.1金刚砂地坪具体做法 楼1：（具体位置见建筑图）停车场 1、耐磨金刚砂面层 2、100mm厚C15混凝土垫层； 3、钢筋混凝土楼板； 楼6：（具体位置见建筑图）汽车坡道 1、耐磨金刚砂面层
2、50mm厚C15混凝土垫层，表面做礓蹉处理； 3、10mm厚刷水泥基渗透结晶防水涂料三道（只适用于一层至地下一层或二层坡道）； 4、钢筋混凝土楼板 楼13：（具体位置见建筑图）4-6层停车场 1、耐磨金刚砂面层 2、50mm厚C15混凝土垫层； 3、钢筋混凝土楼板 3.2工艺流程 混凝土基层浇筑---- 找平---- 金刚砂骨料第一次撒布及抹平墁光---- 骨料第二次撒布及抹平墁光---- 表面
修饰及养护 3.3基本施工条件和操作流程 样本先行：队伍进场后，先选一处6*6米做示范工程，各项指标达到要求后方可大面积施工。 样本工程施工时总结经验，获取各施工要点，如混凝土凝固时间，撒金刚砂时间，配合比塌落度等，面层施工速度与混凝土结构层凝固速度相统一。 3.3.1混凝土基层浇筑和找平 1、混凝土标号为C15，现场坍落度控制在75-100㎜之间，砂子采用中砂，楼面可采用细石混凝土，添加剂尽量少用粉煤灰。 首先将地基清理干净，不得有松散颗粒和垃圾，并提前洒水使地基湿润。为减少泌，应控制水灰比。 2、根据基层表面平整情况，确定灰饼的正确位置，再用靠尺板找好平整度。灰饼宜用1:3水泥砂浆抹成方形。 3、在灰饼的基础上，浇筑混凝土基层，混凝土尽可能一次浇筑至所需高度，局部未达到标高的利用混凝土料补齐，使用平板振捣器振捣，均匀密实，表面平整。
我国现行这种地面的表面平整度标准5mm/2ｍ?施工注意事项: 1)最好进行混凝土凝结时间试验，选择适宜的混凝土配合比及水泥外加剂。混凝土凝结过快使金刚砂面层无法施工，混凝土凝结过慢金刚砂施工时大量水泥浆向上挤冒而影响表面质量。?2)最好制定合理的混凝土施主工艺，确保连续浇筑及与面层施工速度的配合。 ３）最好根据要求选择合理的面层材料,严把材料进场关，严禁用石英砂代替金刚砂使表面硬度变弱。 4）最好选择有施工经验人员进行专门的水平控制和面层施工以确保质量。?５）最好加强成品保护意识，特别是彩色金刚砂地坪的成品保护。 金刚砂地面施工实践小结 在一个烈日炎炎的八月我融入了太原铁建建安分公司这个大集体,转眼间已过去两个多月了,虽然时间不长,但让我见识和学到的东西却不少，在此就我在这两个多月的见习期间所了解到的新工艺、新方法简单谈谈。 我见习的项目部为第七项目部,本项目部工程为中铁快运太原分公司太榆物流中心改造工程。项目位于太榆路鸣李站,占地面积2700０平方米，因既有库房不能满足大型行包运输使用要求，将对既有库房内部与周边的地面、站台、门窗以及水、暖、电、通风等设施进行全面改造。一号库长８4米，宽４８米,室内地面面积为４0３2㎡，由轻质隔墙分为四间;二号库长５２米,宽3６米，室内地面面积为1872㎡，由轻质隔墙分为两间。原室内地面为机红砖地面,上抹混凝土面层。抗压能力差，不能满足大型货车装卸货物运输需求,根据甲方要求更换为金刚砂抗压防滑地面。在这里我着重就现场施工和在网上查找的相关资料对金刚砂地面施工做简单介绍。 一、金刚砂地面简介 金刚砂地面为耐磨地面的一种，其组成成分为: 1、金刚砂，即骨料。为砂状,一种不生锈的非金属性骨料,平均粒
金刚砂固化地坪 适用范围 性能特点 使用年限
施工工艺 1.基面混凝土搅拌填充 施工要求：将等比例的沙子、石子、水泥、水搅拌均匀；凝土基面找平层要求厚度30mm-50mmM以上，强度为C25以上，最小胶凝材料含量为，现场塌落度75-100mm，砼表面应密实、平整、且无泌水。 施工禁忌：工过程中切忌有水泼落在表面。 2.基层收平提浆 施工要求：基层砼初凝时（约2~3h），即可进行耐磨地坪施工，先在抹光机上安装圆盘，整体打磨砼并从周边逐渐向内收抹，起到平整和提浆作用。 注：砼初凝时间应根据作业环境、气候等环境决定。一般脚踩下陷不超过5mm 开始提浆铺设金刚砂耐磨材料。 3.第一次铺撒金刚砂
施工要求：第一次铺撒2/3金刚砂材料均匀的铺撒在砼表面（不均匀处用刮板刮匀），待材料吸收砼中的水分、表面出现返潮颜色变灰暗后，开始第一次抹平。 4.揉压、抹平 施工要求：采用装圆盘的抹光机碾磨分散，使其与基层混凝土浆结合在一起，注意不要搓抹过度。墙边可采用铁抹子人工揉压收平。 5.第二次铺设金刚砂 施工要求：随即将余下的1/3料铺撒在混凝土表面，铺撒方向与第一次垂直，进行第二次抹平工作，最后用装刀片的抹光机完成抹光工作。 6.收面 施工要求：随混凝土凝固时间调整刀片倾斜角度（转速及角度视硬化情况调整），抹光机作业时纵横交错（3次以上）进行。边角部位采用人工钢抹子有序同向的压光，避免抹纹出现。 7.养护 施工要求：施工完成4小时内喷洒金刚砂地坪专用养护剂，养护7天。
施工条件 施工注意事项 1、单次浇筑面积不宜过大，应控制在800m2以下，支边模时用钢模（刷脱模剂）分仓。分仓不直时，应在下次施工前用切割机弹线割直，缝应与地坪成型后的分格缝位置一致。 2、墙柱边角地坪施工时应振捣密实，再用人工拍浆。 3、混凝土表面标高控制小于3mm/2m（要有平整度保证措施）。 4、避免露天作业，施工工期间及施工完成后4小时内禁止接触雨水，8小时可开放交通
埃塞宝丽机场航站楼扩建项目金刚砂耐磨地面施工方案
目录 1.编制依据 (1) 2.工程概况 (1) 建设概况 (1) 建筑设计概况 (2) 施工概况 (2) 设计构造概况 (2) 3.施工部署 (2) 组织机构及职责 (2) 技术准备 (3) 材料、机具准备 (3) 劳动力准备 (4) 4.主要施工方法 (4) 工艺流程 (4) 定位放线 (4) 支侧模板 (4) 洒水湿润 (4) 喷洒基层界面剂 (4) 混凝土浇注 (4) 混凝土刮平 (5) 第一次撒布耐磨材料及找平、抹光 (5) 第二次撒布耐磨材料及找平、抹光 (5) 养护 (5) 割缝 (5) 5.质量控制标准 (6) 主控项目 (6) 一般项目 (6) 其它质量要求 (6) 6.成品保护 (6) 7.安全要求 (6)
1.编制依据 2.工程概况建设概况
建筑设计概况 施工概况 本项目位于亚的斯亚贝巴，地处热带，但因地势较高、大部地区气候温和，气温10～27℃，年均气温16℃。每年10月至次年4月为旱季，4月到6月为小雨季，7至9月为大雨季，年均降水量高原区为1000～1500mm。 根据目前施工进度安排，气候适合金刚砂耐磨地面施工，有助于混凝土养护。 设计构造概况 根据设计图纸确定金刚砂耐磨地面的施工范围，下图为行李提取区域局部设计，其它区域施工方法与此相同。 3.施工部署 组织机构及职责 为顺利完成金刚砂耐磨地面施工任务，保证施工安全质量。项目经理部成立以项目
执行经理为组长的安全质量领导小组,并明确安全质量领导小组的岗位责任、职责。 安全质量领导小组组织如下： 组长：李秀栋 副组长：石霖、史建明 组员：赵宏伟、沈建、伊萨、卫维科、孙超、程朝鹏、张伟 组长：负责室内装修施工期间质量、安全全面协调与领导工作。 副组长：对施工图纸进行审查，确定金刚砂耐磨地面施工工序、做法，耐磨地面施工前质量、安全措施计划的制定，过程中质量检查与监控等。 组员：施工用材料、机械供应计划，施工过程中的安全管理与质量检查监控等，施工前施工技术、安全交底。 技术准备 （1）本工程金刚砂耐磨地面具有面积较大、混凝土厚度大、观感质量要求高等特点。金刚砂型耐磨地坪硬化剂是一种干撒型耐磨地坪材料，由精选金刚砂和特种水泥和聚合物添加剂混合而成的。耐磨地坪与混凝土同时施工，将其均匀的撒布在初凝阶段的混凝土地坪表面，经专用磨平机加工，即可在基础混凝土上形成一层极致密、高强度的耐磨损面层。优点：强度高、耐磨性好，抗冲击力强；与基础混凝土粘结力强，表面不起粉；施工方便等特点。依据地坪耐磨厚度2-3mm的要求以及金刚砂产品使用说明书，推荐用量5kg/㎡。目前正处于吉布提凉季，气候条件有利施工。 （2）会同协作单位搞好现场情况交底工作：做好施工测量及有关资料的移交，详细复核标高；布置好现场临时用电、水管线，搞好其它临时设施。 （3）熟悉和会审施工图纸：组织工程技术人员认真学习施工图纸，全面、系统的掌握图纸的全部内容，检查各专业图纸的预埋、预留是否齐全，提出有益的合理化建议。 （4）技术交底：在施工前，工程技术负责人参加施工人员组织的技术交底，应结合具体操作部位、关键部位及施工难点的质量要求，操作要点及注意事项进行交底，且认真贯彻落实。 材料、机具准备 本次施工材料有C30细石混凝土、耐磨地坪材料（金刚砂）、混凝土基层粘接剂；施工机械有混凝土罐车、泵车、小推车、平板振捣器、抹光机、切缝机等。 侧模板采用[5槽钢，刮杠为6m长的普通的铝合金刮杠。
沈阳奥园广场（二期CD）项目 金刚砂耐磨地坪施工方案 编制： 审核： 中铁建工集团有限公司 2014-5-25 金刚砂耐磨地坪施工方案 一、耐磨地坪的材料 金刚砂为砂状，平均粒径1.5mm，约占总量60%；胶结物为经处理的高标号水泥，除采用水泥本色外，还有红、黄、绿、灰等多种色彩可供选择。本工程使用水泥本色。
二、耐磨地坪施工机具 平板震动器，砂浆搅拌机，水泥镘光机，不锈钢靠尺，木抹, 铁抹，水桶，喷壶，手推车等另准备以下机具。 (1)泌水工具：橡皮管或真空吸水设备。 (2)平整出浆工具：中间灌砂的Ф150钢管，长度大于地模宽度500mm以上，两端设可转动拉环。 (3)平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶片压光使用。 三、金刚砂耐磨地坪施工工艺 3.1金刚砂地坪具体做法 楼1：（具体位置见建筑图）停车场 1、耐磨金刚砂面层 2、100mm厚C15混凝土垫层； 3、钢筋混凝土楼板； 楼6：（具体位置见建筑图）汽车坡道 1、耐磨金刚砂面层 2、50mm厚C15混凝土垫层，表面做礓蹉处理； 3、10mm厚刷水泥基渗透结晶防水涂料三道（只适用于一层至地下一层或二层坡道）； 4、钢筋混凝土楼板 楼13：（具体位置见建筑图）4-6层停车场 1、耐磨金刚砂面层 2、50mm厚C15混凝土垫层； 3、钢筋混凝土楼板 3.2工艺流程 混凝土基层浇筑 ---- 找平 ---- 金刚砂骨料第一次撒布及抹平墁光---- 骨料第二次撒布及抹平墁光---- 表面修饰及养护 3.3基本施工条件和操作流程 样本先行：队伍进场后，先选一处6*6米做示范工程，各项指标达到要求后方可大面积施工。 样本工程施工时总结经验，获取各施工要点，如混凝土凝固时间，撒金刚砂时间，配合比塌落度等，面层施工速度与混凝土结构层凝固速度相统一。
我国现行这种地面的表面平整度标准5mm/2m 施工注意事项： 1）最好进行混凝土凝结时间试验，选择适宜的混凝土配合比及水泥外加剂。混凝土凝结过快使金刚砂面层无法施工，混凝土凝结过慢金刚砂施工时大量水泥浆向上挤冒而影响表面质量。 2）最好制定合理的混凝土施主工艺，确保连续浇筑及与面层施工速度的配合。 3）最好根据要求选择合理的面层材料，严把材料进场关，严禁用石英砂代替金刚砂使表面硬度变弱。 4）最好选择有施工经验人员进行专门的水平控制和面层施工以确保质量。 5）最好加强成品保护意识，特别是彩色金刚砂地坪的成品保护。 一、金刚砂地面简介金刚砂地面为耐磨地面的一种，其组成成分为： 1、金刚砂，即骨料。为砂状，一种不生锈的非金属性骨料，平均粒径为1.5mm，约占总量60%， 硬度在莫氏8度以上； 2、经处理的高标号水泥，即胶结物。金刚砂地面的颜色 除采用水泥本色外还有红、黄、绿、灰、蓝及复合色等多种色彩可供选择，本工程地面选用蓝灰色。金刚砂地面的适用范围：用于须耐磨冲击且减少灰尘并符合金刚砂地面要求的混凝土地面，如：仓库、码头、厂房、停车场、维修车间、车库、货仓式商场等地面。其性能特点为：高耐磨性、减少灰尘、耐冲击性、施工方便。二、施工工艺流程垫层处理→钢筋绑扎→基层混凝土浇筑、刮平（同时金刚砂拌合）→抹光面拍浆→第一次撒布金刚砂拌合料及抹平、磨光→第二次撒布金刚砂拌合料及抹平、磨光→表面修饰及养护 三、操作要点 1、垫层处理垫层处理即进行场地平整处理，在施工过程中进行抄平、放线，做好标高控制，场地平整处理完毕后按图纸设计要求进行钢筋绑扎。 2、基层混凝土浇筑混凝土浇筑前要洒水使地基处于湿润状态，混凝土尽可能一次浇筑至标高，局部未达到标高处用混凝土料补齐并振捣，严禁使用砂浆修补。振捣时使用平板式振捣器振捣，柱、边、角等部位用木抹子拍浆，混凝土刮平后水泥浆浮出表面至少3mm厚。混凝土施工完毕后，如工期要求紧，可采用橡皮管或真空设备除去泌水，重复两次以上后开始金刚砂面层施工；如工期要求松缓，可待混凝土凝结2～4h（受现场环境影响）后开始金刚砂面层施工。混凝土施工过程中同时进行金刚砂材料拌合。由于我们单位第一次进行金刚砂地面施工，在材料的配合比等诸多方面因素的影响下，本工程采用预制成品金刚砂拌合料。 3、第一次撒布金刚砂拌合料及抹平、磨光 金刚砂拌合料撒布的时机随气候、温度、混凝土配合比等因素而变化。撒布过早会使金刚砂沉入混凝土中而失去效果；撒布太晚混凝土已凝固，会失去粘结力，使金刚 砂拌合料无法与混凝土粘合而造成剥离。判别金刚砂拌合料撒布时间的方法是脚踩其上，约下沉5mm时，即可开始第一次撒布施工。墙、门、柱和模板等边线处水分消较快，宜优先撒布施工，以防因失水而降低效果。第一次撒布量是全部用量的2/3，拌合应均匀落下，不能用力抛而致分离，撒布后用木抹子抹平。拌合料吸收一定的水分后， 再用磨光机除去转盘碾磨分散并与基层混凝土浆结合在一起。 4、第二次撒布金刚砂拌合料及抹平、磨光第二次撒布时，先用靠尺或平直刮杆衡量水平度，并调整第一撒布不平处，第二次方向应于第一次垂直。第二次撒布量为全部用量的1/3，撒布后立即抹平，磨光，并重复磨光机作业至少两次，磨光机作业时应纵横交错进行，均匀有序，防止材料聚集。边角处用抹子处理。面层材料硬化至指压稍有下陷时，磨光机的转速及角度应视硬化情况调整，磨光机作业时应纵横交错三次以上。耐磨地面的平整度要求为2m见方最大偏差3～5mm，同标高极高点与极低点最大偏差不大于20mm，尽量避免龟裂、脱皮、起砂现象。
金刚砂地面专业施工文案 目录 ◆金刚砂施工部署 ◆施工方案及人员安排 ◆施工进度计划表 ◆质量保证及服务承诺 一、项目简介： 采用整体耐磨地面处理方案，地面处理采用天韵牌金刚砂材料，施工面积约平方米，金刚砂地面施工与结构层混凝土同步进行。 二、工程的施工机械,材料主要有： 混凝土主要有： 1、水泥、砂、石子(商品混凝土C25，甲方提供材料） 2、主要机具：清地机、刮杠、木抹子、铁抹子、劈缝溜子、铁锹、小水桶、长把刷子、扫帚、切 割机、钢丝刷、粉线包、錾子、锤子。（甲方施工） 金刚砂地坪主要有：MBW整体粉光机钢抹子、圆角抹子、木抹子、金刚砂耐磨材料。（乙方提供） 三、施工前准备： 1．我方施工主任和甲方负责人、土建总包方负责人接洽，安排进场具体事宜。 2. 甲方提供乙方施工人员住宿条件。 3．接线安装照明灯具，检查粉光机性能。 4．了解土建混凝土施工日浇注量，分仓施工浇捣排布方案。 5．材料及其它材料现场清点、堆放、保管。 用清地机清理→用水冲干净→找标高→撒水泥油→浇捣混凝土→刮平尺搓平→基层平整度 验收（甲方施工）→撒布金刚砂材料→机械粉光机揉压抹平→抹光（乙方施工）→养护（甲方施 工）
四、混凝土施工工艺：（甲方施工） 基层处理：先将基层上的灰尘扫掉，用清地机和錾子清理干净、剔掉灰浆皮和灰渣层，并用清水冲净。 找标高：打点做。 洒水湿润：用水管将地面基层均匀洒水一遍。 刷水泥浆结合层：在铺设水泥砂浆之前；应涂刷水泥浆一层，其水灰比为0.4～0.5（涂刷之前要将抹灰饼的余灰清扫干净，再洒水湿润），不要涂刷面积过大。 铺水泥砂浆面层：涂刷水泥浆之后紧跟着铺水泥砂浆，在标筋之间用砂浆铺均匀，然后用刮平尺按标筋高度刮平。 五、抹光施工工艺 1．基层混凝土要求（甲方施工） A. 基层混凝土水泥含量必须在300kg/M3以上，水灰比控制在0.50以下，强度达到C25以上，混凝土配合 比设计尽量减少离析并对泌水有所控制。 ※现场施工时须注意以下几点： 1、混凝土应保证水泥用量，杜绝强度太低，甚至基层几乎没强度现象。 2、混凝土严禁采用超细砂、海砂，且含泥量不大于3%。 3、混凝土严格控制水灰比，杜绝为了施工刮平容易而拌和水太多，一般应控制水灰比在0.5±0.05； 4、一般来说，水泥砂浆虽然施工简便，但是由于强度较低，且容易干缩裂缝，尽量不要采用。 B、找平层混凝土应按照常规地面的做法来清理干净，充分润湿并在浇捣前扫素水泥浆。 C、混凝土结构层或找平层平整度应符合国家楼地面施工规范。 D、如甲方原地基裂缝原因造成金刚砂地坪表面裂开责任不在施工方。 E、施工方清理好地面甲方验收合格后施工方才可浇捣混凝土。
英特药业金华产业中心项目一期工程 耐磨楼地面一次性成型 施 工 方 案浙江省东阳第三建筑工程有限公司
耐磨楼地面一次性成型施工方案 随着国内物流业的快速发展，大面积的物流仓储不断涌现，由于仓库楼地面在使用过程中经常承受运输机械和吊装机械（如叉车等动荷载作用），极易造成对地面的磨损和破坏，因此要求仓储地面必须 具备较好的耐磨性能。当前通常做法是在混凝土楼板上二次浇注5cm 细石混凝土，然后在细石混凝土面层上进行金刚砂的施工，传统工艺易出现空鼓、起壳、裂缝、色泽不均匀等现象，给使用带来了不便。 采用现浇混凝土结构层与金刚砂耐磨楼地面一次成型的施工工艺，对提高地面耐磨性能，避免空鼓、起壳等效果明显。 楼地面结构层与面层一次性成型特点： 1、能有效地避免仓库楼地面出现空鼓、起壳等质量通病，提高地面 的耐磨性，增加地面的使用寿命。 2、改变了仓库楼地面施工的传统工艺，采用金刚砂面层与混凝土结 构层同时施工、一次成型的施工工艺，改变了传统的主体结构完成后再做楼地面的方法，减少工序、质量可靠、操作方便、色泽均匀、成 型美观。 3、传统的施工方法，是先做混凝土结构层，待结构层强度稳定后在 结构层上再加一道5cm细石混凝土找平层，表面铺金刚砂面层；而 一次成型的施工方法则省去了细石混凝土找平层，不仅节约了成本， 还增加了楼层的净高，并减少了楼面荷载。 适用范围： 本施工工艺适用于各类对楼地面耐磨性能有较高要求的工业厂 房和仓库。 工艺原理 混凝土结构层与金刚砂耐磨面层一次性成型，在混凝土初凝和终凝之间进行金刚砂耐磨面层的施工，终凝后用养护剂养护，并做好成品保护，在混凝土结构层表面形成坚固、耐磨的地面。 工艺流程及操作要点 1、工艺流程： 1）、第一阶段（结构层混凝土施工）：
地下室耐磨地面（金刚砂+硬化剂）做法 一、编制目的与适用范围 1、编制目的因规范操作规程、明确技术要点、提高质量意识、确保中心地下车库地面施工质量。 二、编制依据 1、设计院施工做法及施工图纸，硬化地面分色图 2、《建筑地面工程施工质量验收规范》一般施工做法：地下车库地面做法如下：最薄处100 厚 C30 砼，坡度控制在 0.5%左右（内配ф6@200 单层双向钢筋网片）随捣随抹，表面非金属硬化处理（专业厂家施工）。 四、施工准备 1、材料准备： （1）、本工程采用 C30 商品砼，要求水泥的安定性、强度必须合格；黄砂必须采用中粗砂含泥量不大于 3％；石子的含泥量不大于 2％；砼供应商提供检测报告。 （2）、耐磨地坪材料必须为同一批号，保证基本无色差，材料的质量必须合格， 2、主要准备：翻斗车、小水桶、扫帚、2M 靠尺、铁滚子、木抹子、平锹、凿子、锤子、铁抹子、专用打磨机等。 2、技术准备：注：地面分仓缝、水沟宽度及位置设置需结合耐磨地面分色图、房管局关于地地面分仓缝、水沟宽度及位置设置需结合耐磨地面分色图、宽度及位置设置需结合耐磨地面分色图下停车位及行车道宽度相关要求进行优化。并严格交底至班组。下停车位及行车道宽度相关要求进行优化。并严格交底至班组。及行车道宽度相关要求进行优化 五、作业条件 作业条件： 1、车库内墙面上已弹好+100CM 水平线，独立柱上弹好+100CM 水平线，并做好复查工作，同时对地面灰饼进行复核。 2、车库地面用机械进行打磨，基层的垃圾清理干净，地面检查确保无渗漏。 3、对车库地面进行检查，局部较高部位进行凿除修补（墙面根部涨模处凿除修补完成）。 4、4、砼的坍落度控制在120mm～140mm 范围内，粗骨料最大粒径不超过30cm GB50209-20101 5、角铁用膨胀螺栓固定完毕（角铁固定详见附后图）。 6、电线管应做好试穿工作，对不通的电线管在地面砼浇筑前处理完成。 7、在框架柱四周、中间及跨中贴好分隔的 10mm 厚挤塑保温板。 8、须有足够的安全照明设施，以便控制边界及高低差。 六、操作工艺操作工艺施工工艺流程：找标高、弹面层水平线→基层处理→做灰饼→设置分隔条→铺钢筋网片→刷素水泥浆结合层→浇筑 C30 混凝土→表面非金属硬化处理→养护→割缝 1、找标高、弹面层水平线：根据墙面上及独立柱子上已有的+100cm 水平标高线，量测出地面面层的水平线，弹在四周墙面及独立柱子上。 2、基层处理：先将灰尘清扫干净，然后将粘在基层上的砂浆皮、砼残浆凿掉，最后用清水将基层冲洗干净。 3、做灰饼：根据已弹出的面层水平标高线，横竖拉线，用与混凝土相同配合比的拌合料抹灰饼，纵横间距 1.5m，灰饼上表面标高就是砼面层标高。 4、设置分隔条：本工程分隔条采用 10mm 厚的挤塑保温板，设置位置见附图，分割条应平行、顺直（待砼成型后对分格缝进行切割，切割宽度为 3mm）。 5、洒水湿润：浇筑混凝土前，应提前对基层表面进行浇水湿润，并用扫帚扫开确保地面
拉夏贝尔服饰（太仓）有限公司新建服装服饰项目 金 刚 砂 地 坪 施 工 方 案 编制单位： 编制时间： 2013年12月
目录 1、编制依据..................................... - 3 - 2、工程概况..................................... - 3 - 3、施工安排..................................... - 3 - 4、施工准备..................................... - 4 - 5、主要施工方法................................. - 6 - 6、质量控制措施................................. - 8 - 7、安全技术措施................................. - 9 -
1、编制依据 （1）、设计施工图； （2）、《混凝土结构工程施工质量验收规范》（GB50204-2002（2011版）） （3）、《建筑工程施工质量验收统一标准》（GB50300－2001） （4）、《建筑地面工程施工质量验收规范》（GB50209-2002） （5）、有关安全生产、文明施工的标准要求和规定 2、工程概况 2.2、施工方案的确定 本工程一层、二层的仓库、车间、消防通道等部位设计采用金刚砂地坪做法，总面积约为55000m2。其中，结构地坪设计厚度300mm，施工时采用二次浇筑方法，即承台与结构地坪下部180mm厚混凝土一起浇筑，待主体排架施工结束后再施工上部120厚C30混凝土金刚砂地坪随捣随抹一次成型。 11.25m标高楼面原图纸设计板厚为150mm，Φ10@150双层双向配筋，金刚砂地坪随捣随抹。考虑到地坪一次浇筑成型的施工难度，尤其是后续排架施工给成品保护带来的困难，经设计单位同意，采取如下施工措施：将150厚板改为135厚，配筋不变，进行第一次浇筑。待主体排架施工结束后再施工面层50厚C30细石混凝土内配Φ4@200钢筋网片。为保证两次混凝土面结合质量，在浇筑面层混凝土时应对基层进行凿毛、清洗、刷界面剂处理，并按每米间距在楼面上植一根600mm长的Φ8钢筋，植入楼板深度50mm，上部弯折（平直段550mm）与面层钢筋网片绑扎固定。 施工中针对大面积地面施工的特点，我方采用大面积超平铺摊无缝一次成型的施工方法进行施工。因此选用精密激光整平机新设备，应用于大面积地面一次施工成型技术。施工时按照伸缩缝及后浇带的位置共划分为12个施工区域分段施工。
浅述大面积金刚砂混凝土耐磨地面一次成型的施工工艺发布时间:2007-02-14 14:35:11.0 来源:中华建筑报 金刚砂耐磨地面适用于耐磨耐冲击且有减少灰尘要求的混凝土地面，例如:厂房、仓库、停车场、维修车间、车库、货仓式商场场地等需高度耐磨损的地面。整体性耐磨地坪摒弃了传统的混凝土基层与面层分开施工的做法，从而消除了因基层与面层结合不良而导致裂缝和空鼓的质量通病，简化了工序，缩短了施工周期，节约人工费用，在工厂、仓库等工程中得到越来越广泛的应用。 我公司施工的上海高新八期厂房工程位于青浦区新区路，建筑面积6845m2，为全钢结构，厂房地面采用金刚砂耐磨地面一次抹光成型，基层混凝土厚度250mm，设计强度为C30，图纸设计要求地面表面平整度不超过3mm，而且一次成型的地面混凝土面积较大，因此需要制定出有效的方案对其施工过程中及地面成型后的质量进行控制。一、裂缝控制 在浇捣基层混凝土时可能发生裂缝的主要原因是:基层混凝土强度等级高，产生的水化热高;冬季施工，环境温度低，混凝土内与环境气温温差大;养护不当，混凝土温度较高时突然浇冷水养护，也会产生无规则的多条微裂缝，裂缝严重的可导致底板渗漏。要防止裂缝必须从设计上设置伸缩和后浇带，并在金刚砂地面完成后割缝，施工中改善施工工艺，降低混凝土温度应力和提高混凝土自身抗性能这两方面综合考虑。 1、配合比设计及试配:为降低混凝土温度应力，最好的办法是降低混凝土的水化热，因此，必须做好混凝土配合比设计及试配工作。 2、由于基层混凝土厚度仅为250mm，故可采取普通覆盖、淋水、或喷洒养护进行养护，可保证混凝土内外温度(中心与表面，表面与外号),25?。
金刚砂地坪大概可以分为两种类型：普通型——金刚砂地坪、硬化型——金刚砂地坪 1.普通型——金刚砂地坪 金刚砂地坪又称金刚砂耐磨地坪，金刚砂地坪是由一定颗粒级配的矿物合金骨料，特种水泥，其它掺合料和外加剂组成，开袋即可使用。将其均匀地撒布在即将初凝阶段的混凝土表面，经专门手段加工，从而与混凝土地面形成一个整体，且具有高致密性和着色的高性能耐磨地面。 2.硬化型——金刚砂地坪 硬化型金刚砂地坪称之为金刚砂硬化地坪或者混凝土硬化地坪，是采用源自德国进口技术研发的新地坪水料，通过打磨机压渗封堵混凝土毛孔，形成高强高硬聚晶硅化层，阻隔空气中的氧化物对混凝土的侵蚀，抑制混凝土中的钙镁离子析出并稳定混凝土的内部分子结构，达到混凝土内部密实改性的目的，从根本上确保地坪永不再起尘起砂
金刚砂地坪(金刚砂耐磨地坪)施工工艺： 第一步:在找平层整平未干时，将骨料均匀地撒布在找平层上; 第二步:边角加固,地面磨平; 第三步:在适当的位置锯开混凝土，做伸缩缝，并添满所需填缝料; 第四步:用透明密封剂辊涂,电镘抹平,抹光,收光,养护. 金刚砂地坪工艺流程 垫层处理→钢筋捆扎→基层混凝土浇筑、刮平(同时金刚砂拌合)→抹光面拍浆→第一次撒布金刚砂拌合料及抹平、磨光→第二次撒布金刚砂拌合料及抹平、磨光→表面修饰及养护→金刚砂地坪 金刚砂耐磨地坪注意事项 当基层砼初凝前5-6成干时，铺撒骨料，力求铺撒均匀，撒料分两次进行，且保证用量; 1.第一次铺撒总量的2/3，用磨光圆盘压实搓毛; 2.第二次铺撒总量的1/3，用抹光圆盘压实搓毛; 3.初凝后，用压光机抹光一遍; 4.检查撒料抹后的平整度，对低洼处及时补料调整，再对该处压实搓毛，抹光处理; 5.完工前，用抹光机作抛光处理达到工艺完成
金刚砂耐磨地坪施工方案完整版（建议收藏） 金刚砂耐磨地坪材料是一种即时可用的干撒式的特殊粉状骨料。是用于混凝土的单组分，拆开包装即可使用，不需添加任何辅料。将其均匀撒布在初凝的混凝土表面，经机械作业使之成为一个整体。干燥后从而获得良好耐磨、防尘和美观性能的金刚砂耐磨地面。 金刚砂耐磨地坪因具有高耐磨性、降低起尘、提高抗冲击性、抗油及油脂性能而受到广泛的使用。 产品规格：25KG/袋。 常用颜色：水泥本色、中灰、深灰、墨绿、草绿、铬绿、黄色、枣红色、灰蓝色、天蓝色，其它特殊颜色需要定制生产。 目前该种材料已普遍被广大用户所认识，并大面积推广应用于工业建筑、大型超市、学校、宾馆、停车库及公用设施的地面，采用硬化耐磨地坪材料已成为一种流行趋势。目前国内的厂房、超市、学校、宾馆、停车库及公用设施的地坪，一般采用非金属骨料硬化耐磨材料；只有在必须要更高的强度、更好的耐磨性、有特殊使用要求的地方，才采用金属骨料硬化地坪材料。针对大面积、高标准的厂房车间地面，施工金刚砂耐磨地坪，既保证了质量，又能缩短工期从而节约成本。 一、施工基面要求及环境条件 由于施工金刚砂耐磨地坪材料是在混凝土初凝期与土建施工者分前、后两道工序互为衔接进行的，所以优良的地坪质量完全取决于双方面施工责任心、材料品质和现场配合的一致性。因此在施工过程中，不仅应注意双方施工人员的紧密配合，还应严格按照规范进行施工。
同时，对于混凝土本身也应按要求进行配制和浇筑。具体的要求如下： A、原基面：素混凝土 施工金刚砂耐磨地坪对基面素混凝土的要求 1、C25以上（含C25）的细石混凝土（fcu,k=25Mpa(N/m2)），水泥含量至少为300kg/m2。水灰比不高于0.5，混凝土找平层强度应不小于C25标号。 2、强度等级（混凝土组成材料要求） ①水泥宜采用标号不低于32.5的普通硅酸盐水泥，其质量须符合GB175（硅酸盐水泥、普通硅酸盐水泥）标准。 ②绝不可采用自行抽取的地下水（防止地下水中石灰粉或其他矿物质含量过高影响混凝土的质量）。 ③水质应符合国家现行标准JBJ63《混凝土拌合用水标准》的规定。 3、混凝土找平不得采用水泥砂浆作为找平材料（必须选用细石混凝土），否则不能施工金刚砂耐磨地坪。 4、塌落度须在 75～110mm 之间效果最佳，无泌水或离析。 5、为了确保混凝土拌合物有足够流动性及利于施工，建议混凝土加适当外加剂。 6、金刚砂耐磨地坪最好同混凝土结构同时施工，如需同找平层同时施工，建议找平层混凝土采用细石混凝土，厚度不低于50mm并考虑配置伸缩钢筋网。 支架以及浇筑混凝土 B、施工环境 1、首先是施工现场的温度和湿度的测量及露点的确定。地坪材料施工人员可用测量环境温度、相对湿度的测量表直接测定温湿度，对应温度和相对湿度交叉点，查出露点温度。要施工金刚砂耐磨地坪的地面表面温度应该要高于露点3℃才可以进行施工。 当没有上述条件时，可以考虑使用湿布在已清洁地面上涂上一层非常清晰的薄水层，在15分钟内蒸发除去，就可以认为是满足了露点要求。 2、金刚砂耐磨地坪施工需要洁净的环境，任何一个细节的疏忽都可能造成缺陷或返工，从而导致损失，因而在进场施工前还需检查以下方面： ①要避免交叉作业，施工的时候现场要适度通风，但应防止风沙、扬尘及周围其他污染。 ②要检查门窗是否关好，施工场地能否封闭，屋面、水管等有没有漏水隐患。 ③还应该注意天气预报，了解清楚施工期间的天气状况是否适合，如果不适合应该和甲方协商，调整施工时间。
