技术评价报审资料
1.建设工程规划许可证（复印件1份）或建设单位提供的项目规模证明材料（1份）；（业主提供）
2.总规划平面图或建筑总平面图等平面布局类图纸（1份）；（业主提供）
3.建筑设计说明（1份）；（业主提供）
4.电气说明（3份）；（业主提供）
5.防雷说明（3份）；（业主提供）
6.防雷装置设计相关图纸（基础防雷图、天面防雷图、均压环设计图（若有）、防雷大样图等）（3份图纸和1份电子文档）；（业主提供）
7.立面图；（业主提供）
8.配电系统图或电涌保护器（SPD）设计图（3份）；（业主提供）
9.其它涉及防雷设计要求的图纸资料，如化工企业还应提供工艺流程图和管线布置平面图；（业主提供）
10.防雷装置技术评价及检测委托书，防雷装置设计技术评价信息表；（需业主盖
公章）
11.情况说明。（需业主盖公章）
注：以上资料为复印件的需加盖建设单位公章；
设计核准报审资料
1.建设工程规划许可证（复印件1份）或建设单位提供的项目规模证明材料（1份）；（业主提供）
2.总规划平面图或建筑总平面图等平面布局类图纸（共2份，其中1份需有规划局业务章）；（业主提供）
3.建筑设计说明（1份）；（业主提供）
4.电气说明（1份）；（业主提供）
5.防雷说明（1份）；（业主提供）
6.防雷装置设计相关图纸（基础防雷图、天面防雷图、均压环设计图（若有）、防雷大样图等）（1份图纸）；（业主提供）
7.立面图；（业主提供）
7.配电系统图、电涌保护器（SPD）设计图（1份）；（业主提供）
8.其它涉及防雷设计要求的图纸资料，如化工企业还应提供工艺流程图和管线布置平面图；（业主提供）
9.防雷装置技术评价报告；（需业主加盖公章）
10.防雷设计审核申请书、授权委托书（需附上被委托人身份证复印件）；（需业
主加盖公章）
11.设计单位的资质和电气工程师证（2个人，名字要和图纸上的一致）。（业主
提供）
注：以上资料为复印件的需加盖建设单位公章。
竣工检测申请资料
1.防雷装置竣工图（基础防雷平面图、天面防雷平面图、标准层（均压环）防雷平面图）（1份，盖竣工章）；（业主提供）
2.建筑物总配电箱处SPD相关图纸（电气或配电系统图）1份，盖竣工图章；（业
主提供）
3.SPD产品准用证、防雷产品检测报告及产品说明书；（施工单位提供）
4.新建、改建、扩建建（构）筑物防雷装置竣工检测信息表、情况说明；（需业主盖公章）
5.防雷装置设计核准意见书（复印件）；（需业主盖公章）
注：以上资料均提供一份，若为复印件的需加盖建设单位公章。
竣工验收申请资料
1.防雷装置竣工图（基础防雷平面图、天面防雷平面图、标准层（均压环）防雷平面图“若有”）（1份，盖竣工章）；（业主提供）
2.建筑物总配电箱处SPD相关图纸（电气或配电系统图）1份，盖竣工图章；（业主提供）
3.防雷产品（SPD）准用证、防雷产品检测报告、防雷产品说明书、防雷产品出厂合格证（原件）、防雷产品安装记录（需盖建设单位公章）；（需施工单位提供）
4.新建建筑物防雷装置检测报告、防雷装置设计核准意见书（复印件）；（需业主盖公章）
5.施工单位和人员资质、资格证书；（施工单位提供，人员资格证书需2人，并加盖建设单位公章）
6.防雷装置竣工验收申请书、竣工验收委托书及被委托人身份证复印件。（需业主盖公章）
7.隐蔽工程资料、施工合同；（需施工单位提供）
注：以上资料均提供一份，若为复印件的需加盖建设单位公章。
常用导线和避雷线的规格和性能表A?1 铝绞线规格（GB1197?83） 标称截面（mm2）根数/直径 （mm） 计算截面 （mm2） 外径 （mm） 直流电阻 不大于 （Ω/km） 计算拉断力 （N） 计算重量 （kg/km） 交货长度 不小于 （m） 16 7/1.700 15.89 5.10 1.802 2840 43.5 4000 25 7/2.15 25.41 6.45 1.127 4355 69.6 3000 35 7/2.50 34.36 7.50 0.8332 5760 94.1 2000 50 7/3.00 49.48 9.00 0.5786 7930 134.5 1500 70 7/3.60 71.25 10.80 0.4018 10950 195.1 1250 95 784.16 95.14 12.48 0.3009 14450 260.5 1000 120 19/2.85 121.21 14.25 0.2373 19420 333.5 1500 150 19/3.15 148.07 15.75 0.1943 23310 407.4 1250 185 19/3.50 182.80 17.50 0.1574 28440 503.0 1000 210 19/3.75 209.85 18.75 0.1371 32260 577.4 1000 240 19/4.00 238.76 20.00 0.1205 36260 656.9 1000 300 37/3.20 297.57 22.40 0.09689 46850 820.4 1000 400 37/3.70 397.83 25.90 0.07247 61150 1097 1000 500 37/4.16 502.90 29.12 0.05733 76370 1387 1000 630 61/3.63 631.30 32.67 0.04577 91940 1744 800 800 61/4.10 805.36 36.90 0.03588 115900 2225 800 表A?2 钢芯铝绞线规格（GB1197?83） 标称截 面 铝/钢（mm2） 根数/直径 （mm） 计算截面（mm2） 外径 （mm ） 直流电阻 不大于 （Ω/km） 计算 拉断力 （N） 计算重 量 （kg/km ） 交货长 度 不小 于 （m）铝钢铝钢总计 10/2 6/1.50 1/1.50 10.60 1.77 12.37 4.50 2.706 4120 42.9 3000 16/3 6/1.85 1/1.85 16.13 2.69 18.82 5.00 1.779 6130 65.2 3000 25/4 6/2.32 1/2.32 25.36 4.23 29.59 66.96 1.131 9290 102.6 3000 35/6 6/2.72 1/2.72 34.86 5.81 40.67 8.16 0.8230 12630 141.0 3000 50/8 6/3.20 1/3.20 48.25 8.04 56.29 9.60 0.5946 16870 195.1 2000 50/30 12/2.32 7/2.32 50.73 29.59 80.32 11.60 0.5692 42620 372.0 3000 70/10 6/3.80 1/3.80 68.05 11.34 79.39 11.40 0.4217 23390 275.2 2000 70/40 12/2.72 7/2.72 69.73 40.67 110.40 13.60 0.4141 58300 511.3 2000 95/15 26/2.15 7/1.67 94.39 15.33 109.72 13.61 0.3058 35000 380.8 2000 95/20 7/4.16 7/1.85 95.14 18.82 113.96 13.87 0.3019 37200 408.9 2000 95/55 12/3.20 7/3.20 96.51 56.30 152.81 16.00 0.2992 78110 707.7 2000 120/7 18/2.90 1/2.90 118.89 6.61 125.50 14.50 0.2422 27570 397.0 2000
建筑物防雷接地规范 中华人民共和国国家标准GB50343-2004 建筑物电子信息系统防雷技术规范中华人民共和国建设部公告第215号 关于发布国家标准建筑物电子信息系统防雷技术规范的公告 现批准建筑物电子信息系统防雷技术规范为国家标准，编号为GB50343-2004，自2004年6月1日起实施。第5.1.2、5.2.5、5.2.6、5.4.1（2）、5.4.10（2）、7.2.3第（款）为强制性条文，必须严格执行。 本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国建设部 2004年3月1日 前言 根据建设部建标标〔2000〕43号语文，关于同意编制《建筑物电子信息系统防雷技术规范》的函，并由四川省建设厅（原建委）负责组织成立了规范编制组，规范编制组参考国内外有关标准，认真总结实践经验，广泛征求各方意见之后，制订了本规范。 本规范共分8章和4个附录。主要技术内容是：1.总则；2.术语；3.雷电防护分区；4.雷电防护分级；5.防雷设计；6.防雷施工；7.施工质量验收；8.维护与管理。 本规范主要对微生物电子信息系统综合防雷工程的设计、施工、验收、维护与管理作出规定和要求。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，四川省建设厅负责具体管理，中国建筑标准设计研究院、四川中光高技术研究所有限责任公司具体内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄四川省建设厅（地址：四川省成都市人民南路四段36号，邮政编码：640041）。 1 总则 1.0.1为防止和减少雷电对建筑物电子信息系统千万的危害，保护人民生命和财产安全，制定本规范。 1.0.2本规范适用于新建、扩建、改建的建筑物电子信息系统防雷的设计、施工、验收、维护和管理。 本规范不适用于易燃、易爆危险环境和场所的电子信息系统防雷。 1.0.3在进行建筑物电子信息系统防雷设计时，应根据建筑物电子信息系统的特点，将外部防雷措施和内部防雷措施协调统一，按工程整体要求，进行全面规划，做到安全可行、技术

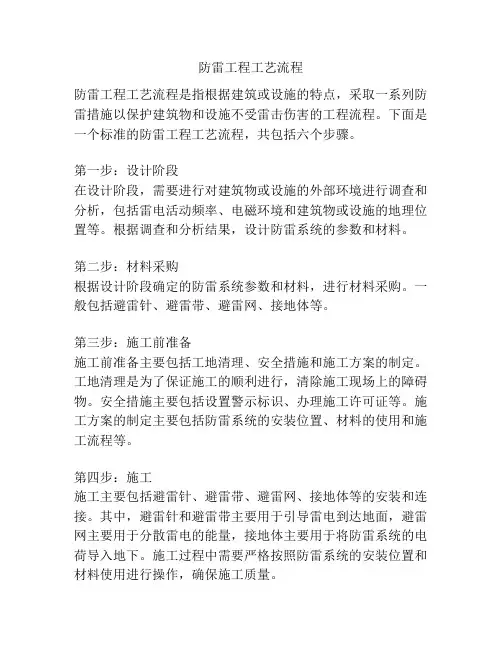

避雷接地施工工艺及方法 1、工艺流程 接地体→支架→引下线明敷→避雷带 2、一般要求 接地体的埋设深度：其顶部不应小于0.6m，长度不应小于2.5m，相互间距一般不小于5m。接地体埋设位置距建筑物不宜小于1.5m。 接地极的连接应采用焊接，焊接处焊缝应饱满并有足够机械强度，镀锌扁钢间采用搭接焊时，焊接长度不小于其宽度的2倍，三面施焊，镀锌圆钢焊接长度为其直径的6倍并应双面施焊。 3、接地体安装 （1）按设计图要求，在接地体线路上挖掘深为0.8～1m、宽为0.5m的沟，沟上部销宽。 （2）先加工好一端为尖头开头的角钢接地极，沟挖好后，立即安装接地极和接地扁钢。一般用手锤将地体垂直打入土中，将扁钢轩于汉内与接地极焊接，扁钢应侧放不可放平，扁钢与角钢接地极连接的位置距接地极最高点约100㎜。 （3）接地极连接完后，应及进请质检和有关部门进行陷检，并测量绝缘电阻，经检验合格后方可进行回填，分层夯实。 明敷避雷带及防雷引下线施工：需先将所用圆钢调直，将其一端固定在牢固地锚的机具上，另一端固定在导链的夹具上进行冷拉直，支架高度一般为15㎜，支持点间距不大于1.5m.将避雷带及引下线用大强提升到顶部，顺直、敷设、卡因、焊成一体并及时与接地装置的引出扁钢焊好。 屋顶上所有凸也的金属物、构筑物或者管道均应与避雷带连接。 4、质量标准 （1）保证项目：接地装置的接地电阻值必须符合设计要求。 （2）基本项目：避雷带及防雷引下线位置正确，固定牢靠，防腐良好。固定点间距均匀，焊接连接的焊缝平整、饱满。防雷引下线的保护管固定牢靠。接地装置位置正确、连接牢固，埋没深度距地面不小于0.6m。 （3）允许偏差项目：搭接长度扁钢≥2b，圆钢≥6D，圆钢和扁钢≥6D。 其中b为扁钢宽度，D为圆钢直径。
、施工组织设计 一、检测目的 雷电放电电压高、时间短，整个过程伴随多种物理效应，如：静电感应、高温高热、 电磁辐射、光辐射等，这些物理效应的共同作用已严重危害室内弱电设备的安全运行，甚至危及工作人员的安全。因此，确定一个建筑物防雷装置是否合格应进行防雷检测工作。 二、检测依据： 《建筑物防雷装置检测技术规范》 GB/T 21431-2015 《建筑物防雷设计规范》GB 50057-2010 《建筑物电子信息系统防雷设计规范》 GB50343-2012 《建筑物防雷工程与质量验收规范》 GB50601-2010 三、检测内容:
三、检测方法： 1、接闪器 1.1首次检测时，应查看隐蔽工程记录。 1.2检查接闪器的位置是否正确，焊接固定的焊缝是否饱满吴遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷漆是否完整，接闪器截面是否锈蚀1/3以上。检查接闪带是 否平整顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架间距和高度是否符合要求。检查每个支持件能否承受49N的垂直拉力。 1.3首次检测时，应检查接闪网的网格尺寸是否符合要求。 1.4首次检测时，应用经纬仪和卷尺测量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类别应滚球法计算其保护范围。 1.5首次检测时，检测接闪器的材料、规格和尺寸是否符合要求。 1.6检查接闪器上有无附着的其他电气线路。 1.7首次检测时，应检查建筑物的防侧击雷保护措施是否符合规定。 1.8当底层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。除底层和多层建筑物外，其他建筑物不应利用女儿墙内钢筋作为暗敷接闪器。 2、引下线检测 2.1首次检测时，应检查引下线隐蔽工程记录。 2.2检查专设引下线位置是否准确，焊接固定的焊缝是否饱满吴遗漏，焊接部分补刷的防锈漆是否完整，专设引下线截面是否腐蚀 1/3以上。检查明敷引下线是否平整顺直、无急弯，卡钉是否分段固定。引下线固定支架间距均匀，是否符合水平或垂直直线部分0.5m-1.0m, 弯曲部分0.3m-0.5m的要求，每个固定支架应能承受49N的垂直拉力。检查专设引下线、接闪器和接地装置的焊接处是否锈蚀，油漆是否有遗漏及近地面的保护设施。 2.3首次检测时，用卷尺测量每组相邻两根专设引下线之间的距离，记录专设引下线布置的总根数，每根专设引下线为一个检测点，按顺序编号检测。 2.4首次检测时，应用游标卡尺测量每根专设引下线的规格尺寸。 2.5检测每根专设引下线与接闪器的电器连接性能，其过期电阻不应大于0.2 Q o 2.6检查专设引下线上有无附着的电气和电子线路。测量专设引下线与附近电气和电子线路的距离符合规定。 2.7检查专设引下线的断接卡的设置是否符合规定。专设引下线与环形接地体连接，测量接 地电阻时，可不断开接卡。 3接地装置 3.1首次检测时，应查看隐蔽工程记录；检查接地装置的结构型式和安装位置；校核每根专设引下线接地体的接地有效面积；检查接地体的埋设间距、深度、安装方法；检查接地装置的材料、连接方法、防腐处理。 3.2检查接地装置的填土有无沉陷情况。 3.3检查有无因挖土方、敷设管线或种植树木而挖断接地装置。 3.4首次检测时，应检查相邻接地体在未进行等电位连接时的地中距离。 3.5检查独立接闪杆的杆塔、架空接闪线（网）的支柱及其接地装置与被保护建筑物及其有联系的
浅谈仪表系统防雷工程设计 1、浪涌保护器不是本系统的安全栅，二者的结构、器件类型和工作方式都不一样，作用和效能不一样，不能相互替代。 2、浪涌保护器的设置原则 2.1应根据工厂及装置所处地区的年平均雷暴日、装置的年预计雷击次数、雷击风险评估、防雷等级等综合考虑。 2.2、浪涌保护器的设置应考虑综合经济损失，不应滥设。例如，现场测量仪表损坏造成的综合经济损失大于10万元的，现场测量仪表端设置浪涌保护器；控制室仪表或信号处理仪表损坏所造成的综合经济损失大于10万元的，现场测量仪表和控制室仪表两端可设置浪涌保护器； 2.3现场测量仪表设置浪涌保护器的信号回路，在控制室内的仪表也应设置浪涌保护器； 3、浪涌保护器的设置方案 3.1、当信号电缆在地面以上敷设的水平距离大于100m或垂直距离大于10m时，现场测量仪表和控制室仪表两端应设置浪涌保护器。 3.2、设置浪涌保护器的仪表 ●安全仪表系统两端应设置浪涌保护器 ●变送器现场及控制室仪表两端应设置浪涌保护器 ●电气转换器、电气阀门定位器、电磁阀等现场信号执行器类仪表和控制室仪表两端应设置浪涌保护器。 ●热电阻及热电偶现场及控制室仪表两端应设置浪涌保护器 ●电子开关现场及控制室仪表两端应设置浪涌保护器 ●配备UPS的应在UPS的输入侧配备和安装交流电源线路浪涌保护器。 在以上需要设置浪涌保护器仪表中：热电偶及热电阻现场端可以不设浪涌保护器；触点开关现场端可以不设浪涌保护器；配电间及电气控制室来的机泵信号可以不设浪涌保护器。 4、浪涌保护器的类型
浪涌保护器安装用途分类有：信号仪表、网络通信仪表、直流源、交流源等。 ●浪涌保护器的配备应根据防护线路的电气特征确定，标称供电电压为24VDC的两线制、三线制、四线制的4～20mA信号仪表，回路直流电源属于信号供电，应按照信号仪表配备浪涌保护器。 ●直流电源装置属于直流电源类，应按照直流电源配备浪涌保护器。 ●交流供电四线制仪表的交流供电应为交流源类，应按照交流源配备浪涌保护器。 ●浪涌保护器的参数必须适应被保护仪表的信号等级和抗扰度，还应适合该场合雷电浪涌电流的特点，不可随意选型。 ●最大持续运行电压Uc：对于24V直流供电仪表最大信号电压数值为：30～36VDC，故，最大持续运行电压为：大于等于36VDC。 ●最大信号电流Ic：对于两线制、三线制、四线制的4～20mA信号仪表（包括HART协议、PROFIBUS协议）最大信号电流的数值为：大于等于150mA；对于24V直流供电线路，如电磁阀、超声波仪表、可燃气体报警仪等仪表，最大信号电流的数值为：大于等于600mA ●标称放电电流In：对于信号仪表来说，大于1kV即可满足一般的防护要求，标准选用5kV和10kV。（重要参数） ●电压保护水平Up：对于24VDC工作电压保护仪表，浪涌保护器的电压保护水平为60V ●响应时间：信号类浪涌保护器的响应时间为小于等于5ns 工作频率：对于仪表信号，包括“智能”仪表，工作频率为1～20kHz，通常可以不写
防雷装置安全检测技术规范 范围 本标准规定了防雷装置的检测项目、检测要求和方法、检测周期、检测程序和检测数据整理。本标准适用于防雷装置的检测。 高压电力输配电线路、大中型高压变电所防雷装置的检测及离岸飞行器、离岸船舶的防雷装置的检测尚应符合现行国家有关标准的规定。 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修正版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 —接地系统的土壤电阻率、接地阻抗和地面电位测量导则第部分常规测量低压配电系统的电涌保护器（）第部分性能要求和试验方法 —建筑物防雷设计规范（年版） —电子计算机机房设计规范 —建筑电气工程施工质量验收规范 —建筑与建筑群综合布线系统工程验收规范 —：建筑物防雷第部分通则 ——：建筑物防雷第部分通则第分部分：指南—防雷装置的设计、安装、维护和检查 —：雷击电磁脉冲防护第部分通则 —：雷击电磁脉冲的防护第部分建筑物的屏蔽，内部等电位连接和接地 —：连接至电信网络及信号网络的电涌保护器第部分性能要求和试验方法 ：过电压和过电流防护原则 ：用户大楼内电信装置的连接结构和接地 术语和定义 下列术语和定义适用于本标准。 防雷装置， 接闪器、引下线、接地装置、电涌保护器及其他连接导体的总合。 外部防雷装置 由接闪器、引下线和接地装置组成，主要用以防直击雷的防雷装置。 内部防雷装置 除外部防雷装置外，所有其他附加设施均为内部防雷装置，主要用来减小和防护雷电流在需防护空间内所产生的电磁效应。 接闪器 直接截受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。 引下线

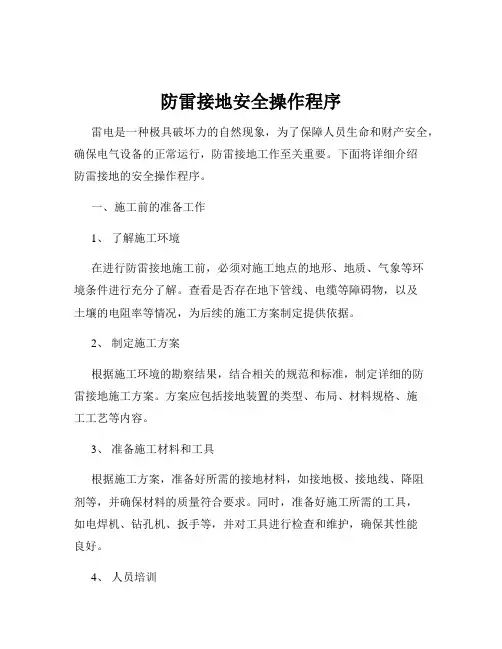

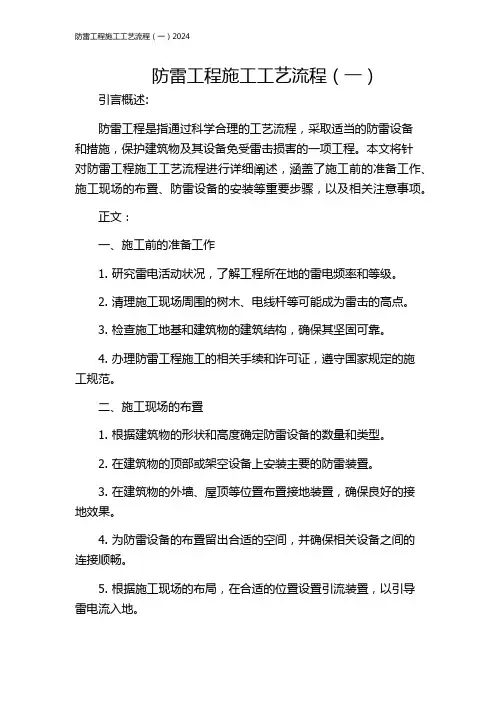

防雷接地施工工艺 一、施工准备 （一）作业条件 1、接地体安装: （1）人工接地体:设计位置的场地没被占用,且巳经清理好。 （2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处 已绑扎完。 2、接地干线安装: （1）支架安装完毕。 （2）土建抹灰已完成。 （3）穿墙保护管巳预埋。 3、支架安装: （1）各种支架已运到现场。 （2）结构工作巳经宪成。 （3）室外必须有脚手架或爬梯。 4、防雷引下线暗敷设: （1）建筑物有脚手架或爬梯,达到能上人操作的条件。 （2）利用主筋作引下线时,钢筋绑扎完毕。 5、避雷引下线明敷设: （1）支架安装完毕。 （2）建筑物有脚手架或爬梯,达到能上人操作的条件。 （3）土建外装修完毕。
6、避雷网安装: （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 7、避雷针安装: （1）接地体及引下线必须安装完毕。 （2）需要脚手架处,脚手架搭设完毕。 （3）土建结构工程己完,并随结构施工做完预埋件。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格 证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其 主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、 垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。 2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小 线、防腐油、银粉、黑色油漆等。 （三）主要机具 1、常用电工工具:手锤、钢锯、压力案子、大锤等。 2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、 冲击钻、电焊机、气焊工具等。 二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
防雷系统设计方案
防雷系统设计方案 防雷系统发展 电的普遍使用促进了防雷产品的发展，当高压输电网为 千家万户提供动力和照明时，雷电也大量危害高压输变 电设备。高压线架设高、距离长、穿越地形复杂，容易 被雷击中。避雷针的保护范围不足以保护上千公里的输 电线，因此避雷线作为保护高压线的新型接闪器就应运 而生。在高压线获得保护后，与高压线连接的发、配电 设备依然被过电压损坏，人们发现这是由于“感应雷”在 作怪。（感应雷是因为直击雷放电而感应到附近的金属 导体中的，感应雷可经过两种不同的感应方式侵入导 体，一是静电感应：当雷云中的电荷积聚时，附近的导 体也会感应上相反的电荷，当雷击放电时，雷云中的电 荷迅速释放，而导体中原来被雷云电场束缚住的静电也 会沿导体流动寻找释放通道，就会在电路中形成电脉 冲。二是电磁感应：在雷云放电时，迅速变化的雷电流 在其周围产生强大的瞬变电磁场，在其附近的导体中产 生很高的感生电动势。研究表明：静电感应方式引起的 浪涌数倍于电磁感应引起的浪涌。雷电在高压线上感应 起电涌，并沿导线传播到与之相连的发、配电设备，当 这些设备的耐压较低时就会被感应雷损坏，为抑制导线
中的电涌，人们创造了线路避雷器。 早期的线路避雷器是开放的空气间隙。空气的击穿电压很高，约500kV/m，而当其被高电压击穿后就只有几十伏的低压了。利用空气的这一特性人们设计出了早期的线路避雷器，将一根导线的一端连在输电线上，另一根导线的一端接地，两根导线的另一端相隔一定距离构成空气间隙的两个电极，间隙距离确定了避雷器的击穿电压，击穿电压应略高于输电线的工作电压，这样当电路正常工作时，空气间隙相当于开路，不会影响线路的正常工作。当过电压侵入时，空气间隙被击穿，过电压被箝位到很低的水平，过电流也经过空气间隙泄放入地，实现了避雷器对线路的保护。开放间隙有太多的缺点，如击穿电压受环境影响大；空气放电会氧化电极；空气电弧形成后，需经过多个交流周期才能熄弧，这就可能造成避雷器故障或线路故障。以后研制出的气体放电管、管式避雷器、磁吹避雷器在很大程度上克服了这些毛病，但她们依然是建立在气体放电的原理上。气体放电型避雷器的固有缺点：冲击击穿电压高；放电时延较长（微秒级）；残压波形陡峭（dV/dt较大）。这些缺点决定了气体放电型避雷器对敏感电气设备的保护能力不强。半导体技术的发展为我们提供了防雷新材料，比如稳压管，其伏安特性是符合线路防雷要求的，只是其经
一、检测组织设计 一、检测目的 雷电放电电压高、时间短，整个过程伴随多种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应的共同作用已严重危害室内弱电设备的安全运行,甚至危及工作人员的安全。因此，确定一个建筑物防雷装置是否合格应进行防雷检测工作。 二、检测依据： 《建筑物防雷装置检测技术规范》GB/T 21431-2015 《建筑物防雷设计规范》GB 50057-2010 《建筑物电子信息系统防雷设计规范》GB50343-2012 《建筑物防雷工程与质量验收规范》GB50601-2010 三、检测内容：
三、检测方法： 1、接闪器 1.1 首次检测时，应查看隐蔽工程记录。 1.2检查接闪器的位置是否正确，焊接固定的焊缝是否饱满吴遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷漆是否完整，接闪器截面是否锈蚀1/3以上。检查接闪带是否平整顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架间距和高度是否符合要求。检查每个支持件能否承受49N的垂直拉力。 1.3 首次检测时，应检查接闪网的网格尺寸是否符合要求。 1.4 首次检测时，应用经纬仪和卷尺测量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类别应滚球法计算其保护范围。 1.5 首次检测时，检测接闪器的材料、规格和尺寸是否符合要求。 1.6 检查接闪器上有无附着的其他电气线路。 1.7 首次检测时，应检查建筑物的防侧击雷保护措施是否符合规定。 1.8 当底层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。除底层和多层建筑物外，其他建筑物不应利用女儿墙内钢筋作为暗敷接闪器。 2、引下线检测 2.1 首次检测时，应检查引下线隐蔽工程记录。 2.2 检查专设引下线位置是否准确，焊接固定的焊缝是否饱满吴遗漏，焊接部分
防雷工程——防雷设备相关的性能指标要求 作者：刘吉克（信息产业部邮电设计院） 雷电过电压保护器(SPD)必须符合信息产业部标准YD/T5098-2001<<通信局(站)雷电过电压保护工程设计规范>>的要求;厂家所投标的产品必须提供信息产业部指定的防雷产品的检测单位---信息产业部邮电设计院防雷性能实验室的检测报告;本附件中所列的各项性能指标要求，作为厂家投标和甲方对设备评估的依据:雷电过电压保护器的各项技术指标,必须根据信息产业部对产品检测报告来判定,,而且必须通过SPD最大通流量/每线的检测。 由于间隙型雷电电流保护器其残压太高,两级保护器之间的去耦距离要求大于15米,动作时间较慢,有火花气体放出,不适合交换、数据或移动通信基站使用,因此在本选型中不采用间隙型雷电电流保护器,推荐使用氧化锌型限压型SPD. 1. 一级(B级)氧化锌避雷箱 电源用SPD最大通流量-G或L-N、N-G必须同时通过100kA/每线、8/20μs波形的检测；最大持续工作相电压：不小于320V（指交流电有效值），对应的氧化锌标称导电电压（压敏电压）为510V左右,残压小于1600V(在20kA、8/20μs波形的条件下)； 状态指示：具有模块损坏告警、开关掉电显示,最好采用3+1的保护模式或者采用全模式(7模式)。 2. B-C级氧化锌避雷箱 最大通流量：L-G或L-N、N-G必须同时通过60kA/每线、8/20μs波形； 最高持续相电压：不小于320V（指交流电有效值），对应的氧化锌标称导电电压（压敏电压）为510V,其残压在1600V左右(在20kA、8/20μs波形的测试条件下)； 状态指示：具有模块损坏告警、开关掉电显示最好采用3+1的保护模式或者采用全模式(7模式)。 3. 二级(C)氧化锌防雷器（含单相保护器） 最大通流量：每线（L-G或L-N、N-G同时）40kA（8/20μs波形）； 最高持续相电压：不小于320V（指交流电有效值），对应的氧化锌标称导电电压（压敏电压）为510V； 状态指示：具有模块损坏告警。 4. 48V直流保护器 最大通流量：15kA（8/20μs波形）； 最高工作电压：65-100V，对应的氧化锌标称导电电压（压敏电压）为82-120V； 状态指示：具有模块损坏告警。 5. 75欧2M同轴保护器 最大通流量：不小于5kA（8/20μs波形）； 工作电压：6至12V之间； 插入损耗：< 0.5dB; 通频带为1.024MHz，传输速率2.048Mb/s。 6. 120欧2M线路保护器 最大通流量：不小于5kA（8/20μs波形）； 工作电压：6至12V之间； 插入损耗：< 0.5dB; 通频带为1.024MHz，传输速率2.048Mb/s。 7. 9针RS232保护器
防雷系统 一、系统概况 车站防雷系统对于信息传输质量、系统工作稳定性以及设备和人员的安全都具有重要的保证作用。当前车站弱电系统普遍采用计算机控制，对接地和抗干扰要求更高，由于接入地中电流错综复杂，相互影响，给弱电系统的接地安装提出了较高的要求。 XXXXX此次防雷系统选用共用接地系统，即电源工作接地、保护接地、防静电接地等都与车站主接地网相连，共用同一个地。因为车站本身的共用接地系统为车站主接地网系统，其接地电阻按规定要求为R<1Ω。 各系统的接地分为如下几种方式：功率接地（又称中性线N接地）；直流接地（逻辑接地）；屏蔽接地；防静电接地和联合接地；系统需要单独防雷的设备，采用专用防雷设备。 1、直流接地： 用25平方毫米铜芯绝缘线，穿金属管、槽，敷设在弱电井内，一端与总等电位接地线相连，另一端接到机房的逻辑接地控制箱，做信号接地用。此外，从逻辑接地箱起，PE线严禁再与任何“地”有电气连接。金属管、槽应避开较大电流干线而且保证与防雷下引线有一定的距离。 2、数据线路接地 所有进出广播控制中心的通讯线装上相应级别的防雷接地保护器，保护器一端接在通讯线路上，另一端直接接到总等电位接地线上。 3、设备电源接地 控制中心使用的工作电源应最少做第二、三极的防雷接地保护，在电源进入配电箱前装第二极电源保护器，在电源进入通讯设备前装第三极电源保护器，第 二、三极的电源保护接地地线直接接到总等电位铜排上。 4、静电接地 要得到较好的防静电效果，机房内地坪建议采用导电地板，导电地板以及被绝缘支撑的金属构件一起接到保护接地的辅助等电位铜排上。 5 、屏蔽接地 将机房内的所有金属门窗、控制箱、控制柜、机房所有设备的外壳及附近的
目录 一、工程内容 0 本作业为广汽本田汽车有限公司增城工厂焊装车间二期改造工程全厂接地装置安装工程。 0 二、编制依据与相关文件 0 三、作业进度、劳动力安排 0 四、作业的准备工作及条件 (1) 五、施工方法、步骤及作业程序 (2) 六、作业的质量要求 (4) 七、作业的环境要求 (7) 八、作业的安全要求 (9)
一、工程内容 本作业为广汽本田汽车有限公司增城工厂焊装车间二期改造工程全厂接地装置安装工程。 二、编制依据与相关文件 2.1 《电力建设施工及验收技术规范》 2.2 《火电施工质量检验及评定标准》 2.3 《电力建设安全工作规程》火力发电厂部分 2.4 《电力建设安全健康与环境管理工作规定》 2.5 接地相关图纸及资料 三、作业进度、劳动力安排 3.1作业进度 本工程开工日期为2014年01月17日，完工为2014年6月8日。 以上具体工期还要根据现场土建施工的具体情况而更改。 3.2劳动力安排
班长、技术员、安全员、质检员各1人，焊工——1人，电工——1人， 力工——1人。 3.3 作业机械、工具、仪器、仪表的要求： 无齿锯1台角向砂轮2把 台钻1台电工工具4套 卷尺4把大锤2把 手锤3把板车（8T）1台 四、作业的准备工作及条件 4.1作业人员的资质要求： 4.1.1所有施工人员必须经过三级安全考试并合格。 4.1.2所有施工人员必须经过体检合格方可施工作业。 4.1.3特殊工种必须持证上岗。 4.1.4作业组长要有安装过主厂房防雷接地的经验,工作认真负责,并能组织好本组人员完成所承担的作业任务。 4.1.5组员要有一定的电气安装经验,听从指挥,积极肯干。 4.2作业机械、工具、仪器、仪表要求： 4.2.1电焊机.冲击钻等电动工具性能稳定,能满足现场使用。 4.2.2仪器、仪表等要经校验合格,并在有效期内使用。 4.3作业技术交底的安排
防雷器性能与参数 发表时间：2018-10-26T10:10:46.347Z 来源：《防护工程》2018年第17期作者：谢湘梅王佩张珺 [导读] 防雷器是防雷避雷必不可少的设施，其性能决定防雷避雷的效果 1 湖南省桂阳县气象局 424400； 2 湖南省郴州市气象局 423000 摘要：防雷器是防雷避雷必不可少的设施，其性能决定防雷避雷的效果。分析研究防雷器的参数与性能，合理设计应用防雷器，是确保防雷避雷效果的关键。了解防雷器的参数与性能，才可以分析研究应用防雷器，做好和完善防雷措施，保证防雷安全。 关键词：防雷器性能参数分析应用 前言防雷器的防雷效果决定于防雷器的性能，防雷器的性能取决于防雷器的参数，分析研究防雷器的参数可以更好的发挥防雷器的性能，合理应用和安排防雷器的参数可以让防雷器有更好的防雷效果，从而可以更好地防雷避雷，减少或避免雷电灾害给人们给社会造成的损失。才能够让我们的防雷工作更好的服务于社会和人类。 1.防雷器 防雷器就是防御雷电的器具，一般使用中分防直击雷和防雷击电涌两大类。 1.1防直击雷防雷器 防直击雷防御器就是防御、拦截或遮挡直击雷直接击毁建（构）筑物或其它物体（如电力设施、设备或露天摆放的物体）。平时说的接闪器，分接闪杆、接闪带、接闪网、接闪线。以前还有把优化的接闪杆称作是消雷器、引雷器、多（？）针防雷器、放射性消雷器、提前放电避雷针、预放电避雷针等，现在只称作是优化避雷针，而且在很多场所都还在推广使用。 优化避雷针就是通过材料和结构上的优化，让避雷针更容易让雷云放电，而且尽可能的让放电电流小。 1.2防雷击电涌防雷器 防雷击电涌防雷器通常被称为避雷器、电涌保护器、过电压保护器。其实际上就是防御雷电在导体上形成的电涌（即雷击过电夺，雷击强电流、雷电浸入波）对导体上的设施设备造成电击危害，雷击电涌可能是直击雷电，（有电流感应和静电感应），反击雷电或雷击电磁辐射等形成的，所以雷击电涌的强度可以在几百千安到几微安之间，为防御这复杂而强度差别之大的雷击电涌，电涌保护器的品种、类型及所用材料也非常之多。 电涌保护器的种类有组合防雷箱、模块避雷器、阀式避雷器、空气间隙、气体放电避雷器、氧化锌避雷器、半导体避雷器、压敏电阻避雷器等。 2.防雷器性能 2.1防直击雷防雷器的性能 防直击雷防雷器的性能就是让避雷器此比周围物体或被保护物更容易、更快让雷云放电，且放电电流越小越好。更容易、更快让雷云放电就保证了雷云不对或少对周围物体（被保护物）放电，从而就减少了周围物体的雷击风险，放电电流小，就是让雷云放过程中的雷电感应、雷电反击、雷电辐射等危害减少。 让防雷器容易放电的基本做法是增加防雷器高度、增加防雷器的导电性能、降低防雷器接地电阻，从材料、结构、形状设计成更容易让雷云放电，越容易让雷云放电就是自身引雷效果，保护周围物体免遭雷击危害的可能性越大，从而可以说成是防雷器的保护效果好，还可以说成是防雷器的保护范围大。很多厂家把自己的防雷器保护范围说得很大，比如保护半径可达一百米之多，保护角度可达八十度以上，这些使用者只能参考。首先国家没有任何规范标准承认防雷器有这么大的保护范围。而且在实际情况中，有时候任何优化的高级的防雷器都可能没有一点保护范围，如高处的“侧击雷”，强对流天气形势下强风吹动的雷雨云。在我们的工作中就遇到了雷电将避雷带旁边下面的混凝土击烂掉落的情况。防雷器性能只能尽可能相信，发挥其防雷效果，不能确信防雷器的性能完全可靠。 2.2防电涌防雷器 防电涌防雷器就是在导体或某一线路上在有雷击电涌时其响应时间快、分流的电涌电流多、箱位后的电压低，从从而让线路上的其它设备免受雷击过电压、过电流的危害。但是，没有理想的防雷器可以在最短时间内（其它设备还没反应的情况时）将雷击电涌的强电流分流干净，将雷击过电压钳位在设备工作电压之内，而且还要防雷器本身不要损毁，还要在设备反应时间内恢复线路正常工作状态。就是防雷器的性能要尽可能满足耐冲击通流量、响应时间快、恢复时间短、分流多、钳位限压后残压低，这些就需防雷器使用元器件的性能参数来保证合理使用，有些情况还需搭配使用防雷器元器件，充分发挥元器参数效果，才能保证防雷器的可靠完善，从而更完好的保护其它（被保护）设施设备的防雷安全。 3.防雷器参数 3.1防直击雷防雷器的参数 雷云对防雷器的放电电场电压强度：就是雷云与防雷器之间电压强度达到多少伏，雷云对防雷器放电－闪击电压。雷云对防雷器放电的持续时间，即闪击时间。雷云对防雷器放电时，雷电流通道的电流强度，即闪击电流。雷云对防雷器放电时的通道阻抗，即防雷器的冲击接地电阻，它一般是平时测得的工频接地电阻的十分之一至五分之一。 雷云对防雷器放电时的通道感抗，即防雷器雷电流通道中电感对雷电流的阻抗；感抗计算公式为XL=2πfl，f为频率，l为电感。防雷器结构的几何参数，即材料规格大小。 普通接闪装置的基本参数也是基本性质的参数，即：闪击电压就电压强度可击穿空气的强度，它与距离有直接的关系；在均匀电场，气压为0.098MPa、温度为20℃、两极间距大于0.1cm的条件下，空气击穿电压与极间距离保持以下关系Uj=300B+1.35，式中：Uj为空气击穿电压，kV；B为电极间距离，cm；计算可得1mm空气击穿电压为31.15kV。 通道感抗基本上可忽略不计。优化避雷针就不一样了。优化避雷针闪击电压可以是普通接闪装置的二分之一至五分之一，这决定于优化避雷针的优化性能，就是其材料及结构组成的优化性。这一性能目前世界上可以检验的机构和场所不多，需要大型的可模拟雷电的场所
防雷接地系统工程施工方法 10.21.1防雷接地系统特点及施工流程 本建筑为二类防雷，利用建筑底板主体作为接地体，在屋面设置10 m×10m Φ12镀锌圆钢避雷网，沿女儿墙敷设Φ12镀锌圆钢避雷带，为防止侧击雷， 45m及以上建筑外圈钢筋焊接成均压环，外墙所有不应带电的金属 体和均压环连接。 在变配电所内设总等电位箱，引出—50×5镀锌扁钢至各局部等电 2 位箱，局部等电位箱至个接地点采用6mm铜芯线穿Φ 15PVC管敷设。 对进出本建筑物的各类管道均进行可靠的等电位联结，医用气体管道、安装高度小于 2.4 米的灯具、线槽的盖板等都可靠接地。 根据本工程的特点，拟采用以下的施工流程： 底板钢筋接地网格焊接 地阻值偏大 接地电阻测试 增打接地极利用柱筋引下线焊接均压环焊接等电位接地母线敷设 接地电阻测试屋面避雷网焊接门窗管道接地等电位箱盒安装地阻值符合避雷带焊接局部等电位联接
10.21.2防雷系统施工 本工程设计为二级防雷，防雷接地和其他各种接地组成共同联合接 地，接地电阻小于 0.5 Ω； 10.21.2.1在底板筋绑扎完成后，在地下 3 层底板下侧沿建筑周圈 焊接 -80 ×8 镀锌扁钢，并和底板内的不小于Ф 16 的主筋焊接成10m×10m 的网格，并和地下室建筑物外墙钢筋焊接作为自然接地体，同时和所有 的框架柱内的不小于Ф 16 的两条主筋焊通，焊接的搭接长度大于 6 倍的钢筋直径，且双面焊接； 10.21.2.2 在- 1.0m的位置，将外墙框架柱内的主筋引出外墙 1.0m，并做防腐处理 ，选择设置引下线的位置，进行接地电阻的测试，若接地电阻大于0.5 Ω，则在这些引出点增打接地极，直到接地电阻值满足设计要求；
中华人民共和国电力行业标准 进口交流无间隙金属氧化物 避雷器技术规范 DL/T613—1997 Specification and technical requirement for import AC gapless metal oxide surge arresters 中华人民共和国电力工业部1997-05-19批准1997-10-01实施 前言 本规范是根据1991年电力部避雷器标准化技术委员会年会上提出的任务制订的(后补列为95DB087—95计划)。 本规范是根据我国电力系统运行条件，按国际标准IEC99—4《交流无间隙金属氧化物避雷器》和有关国家标准制订的。由于国家标准GB11032—89《交流无间隙金属氧化物避雷器》与IEC99—4标准对中性点非直接接地系统中避雷器的规定有所不同，增加了制订本规范的难度。在本规范的制订中尽量总结我国进口与国产交流无间隙金属氧化物避雷器的使用与生产经验，体现其先进性与实用性，为引进产品提供了较全面的技术要求。 本规范由电力工业部避雷器标准化技术委员会提出并负责起草。 主要起草人：舒廉甫、梁毓锦、李启盛、陈慈萱、刘先进。 1范围 本规范规定了进口交流无间隙金属氧化物避雷器的技术要求，并按本规范规定的试验项目、试验方法和技术要求的标准进行设备验收。 本规范适用于3kV～500kV交流电网进口无间隙金属氧化物避雷器的技术谈判，并给出应遵循的基本要求，以及一般情况下的推荐值，个别地区的特殊使用条件应由订货单位向外商及制造部门提出，本规范不作规定。 2引用标准 下列标准包含的条文，通过在本规范中引用而构成为本规范的条文。本规范出版时，所示版本均为有效。所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。 GB156—93标准电压 GB311.1—83高压输变电设备的绝缘配合 GB2900.12—89电工名词术语避雷器 GB/T5582—93高压电力设备外绝缘污秽等级 GB11032—89交流无间隙金属氧化物避雷器 IEC71(93)绝缘配合 IEC99—4(91)交流无间隙金属氧化物避雷器 3名词术语、符号定义 名词术语、符号定义与所引用的标准一致。
脱硫系统接地专项施工方案 一、编制依据： （一）、施工图纸：大唐吉木萨尔五彩湾北一发电有限公司2×660MW超超临界 二、工程概况： 大唐准东五彩湾北一电厂位于新疆昌吉市吉木萨尔县五彩湾工业园内，距五彩湾镇约30km。大唐准东五彩湾北一电厂（2*660MW）超超临界机组烟气脱硫工程包括SO2吸收系统、烟气系统、制浆系统、脱水系统、水工系统、事故浆液系统、工艺水系统、湿式电除尘器系统。配电系统包括工作接地、防雷接地、弱电系统接地包括 重复接地及共用接地装置。 精心整理
三、施工组织机构及劳动力组织 1、组织机构图 大唐吉木萨尔五彩湾北一发电有限公司2×660MW超超临界机组烟气脱硫工程防雷接地施工组织机构图 2、劳动力组织 作业人员表： 精心整理
（1)、人工接地体：设计位置的场地没被占用，且已经清理好；（2)、利用柱钢筋做防雷接地引下线，底板筋与柱筋连接处已绑扎完。 2、接地干线安装： 精心整理
（1)、支架安装完毕； （2)、土建抹灰已完成； （3)、穿墙保护管已预埋。 3、支架安装： （ （ （ （ （ （ （3)、接地极与引下线必须做完。 7、避雷针安装： （1)、接地体及引下线必须安装完毕； （2)、需要脚手架处，脚手架搭设完毕； 精心整理
精心整理 （3)、土建结构工程已完，并随结构施工做完预埋件。 五、工艺流程 接地体 接地干线 支架 引下线（明）敷设 避雷针 避雷带或均压环 （一）防雷接地的施工： 3m 采用Φ焊接8的镀160×1802米，（二）接地体的安装 1、接地体的安装应按图施工，具体情况施工人员可根据现场情况，尽量在土方开挖时利用地形、地势，避开岩石层进行接地施工，以减少工作强度和提高接地效果。
