施工技术交底记录
工程名称：综合管廊二标段K1+230-k1+320 k1+390-k1+450
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；
③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
如有侵权请联系告知删除，感谢你们的配合！
反应粘防水卷材预铺反粘施工工法 完成单位：中国建筑第二工程局有限公司东北分公司 完成人：刘勇、王英、于海洋 1、前言 地下室底板防水施工所用的传统防水卷材，往往都是将防水卷材粘贴或空铺在基层上，防水层与结构本体的缝隙造成防水层与结构的分离。防水层一旦破坏，水四处窜流，不易找到渗漏点，维修十分困难，甚至可能导致防水层整体失效。 我工程摒弃原设计的聚脂胎SBS改性沥青防水卷材，改选用单面反应粘高分子防水卷材，将不粘结面空铺在基础垫层上，粘结面向上与现浇混凝土面结合为一体，中间无窜水隐患；即使卷材局部遭遇破坏，也会将水限定在很小范围内，极大提高了防水层的可靠性。 2、工法特点 2.1 预铺反粘的防水卷材与基础底板结合，形成一道新的防水层，该防水层可以有效阻止地下水通过卷材防水层后在其内窜流，卷材局部遭遇破坏，也会将水限定在很小范围内，可以快速的找到渗漏点，采取有效的方式进行堵漏，不产生再次渗漏水隐患。 2.2 防水卷材与主体结构融为一体，防水性能不受主体结构沉降影响，有效地防止地下水渗入。 2.3 预铺反粘法施工，无需找平层，对基层要求低，不受天气及基层潮湿影响，且防水卷材不做保护层，直接进行钢筋混凝土浇筑施工工序，大大提高了施工速度。 2.4 冷作业、无明火、无毒无味、无环境污染及消防隐患，安全环保。 3、适用范围 本工法适用于房屋建筑工程地下室基础防水的施工。
4、工艺原理 预铺反粘法：即先在基础垫层上铺设防水卷材，卷材的自粘面朝上，然后在卷材的自粘面上浇筑混凝土，卷材与混凝土形成反应自粘效果的做法。浇筑混凝土时的水泥浆与卷材粘结层特殊的高分子聚合物湿固化反应粘结。粘结强度随混凝土抗压强度增加而增加，混凝土达到初凝期时，卷材的粘结层已与混凝土面层完全湿固化反应并溶合成一个新的防水层，中间无窜水隐患；即使卷材局部遭遇破坏，也会将水限定在很小范围内，极大提高了防水层的可靠性。 5、施工工艺流程及操作要点 5.1 施工流程 图5.1 工艺流程示意图 5.2 施工工艺 5.2.1 基层清理：基层应坚实、平整、无结冰，清除表面灰尘和油污。 5.2.2 放线定位：在基层上放出卷材铺贴的控制线，以免卷材铺贴时出现错位、歪斜等现象。 5.2.3 细部节点防水层施工：在平立面交接处、变形缝、施工缝、管根等细部设置卷材附加增强层，现场按要求进行裁剪，附加层采用双面自粘防水卷材。一般部位附加层卷材应满粘于基层，应力集中部位应根据规范空铺。满粘的部位施工前应先涂刷油性基层处理剂，干燥后再铺贴附加层自粘卷材。 5.2.4 大面防水层自粘卷材铺贴 采用预铺反粘法施工，将卷材直接空铺垫层表面上，不需刷水泥浆。按照所选卷材的宽度，留出搭接缝尺寸（长短边均为 80mm），按基准线进行卷材铺贴施工。 施工时，相邻两幅卷材的搭接要错开，错开长度不小于 1500mm，搭接长度为80mm，
屋面防水施工技术交底 不上人平屋面防水层做法为：一道4mm厚SBS改性沥青防水卷材（Ⅱ型聚酯毡胎体，热熔型）。 1、材料、工具准备 （1）、SBS改性沥青防水卷材、基层处理剂等若干。 (2)、笤帚、滚刷、铁桶、剪刀等。 2、主要施工方法 屋面防水卷材采用热熔法施工。施工顺序由低向高进行施工。 施工工艺流程 基层处理→涂刷基层处理剂→弹控制线→附加层施工→热熔铺贴防水卷材→卷材密封和收头→防水层质量检验。 (1)、基层清理：因基层质量的好坏直接影响防水层与基层的粘结强度，所以清理基层要求基层表面压实平整，干燥（基层含水率不大于9％）、均匀一致，不得出现凹凸不平、疏松、毛刺、起砂、爆皮等现象,清除基层上任何堆积物和一些尖锐的物体。当墙体表面平整度达不到施工要求时，应在相应部位涂刷界面剂后，采用1:3水泥砂浆进行找平处理。 本工程屋面破旧防水已严重老化，需将破旧防水层清理干净，修补屋面找平层，其中细部注意事项： ①找平层的排水坡度，必须符设计要求；内排水的水落口周围应做成略低的凹坑 ②与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）的连接处及基层的转角 处的找平层应做成半径为50mm的圆弧。 ③找平层最低点应对准排水口，排水口与水落管的落水口应平滑、顺畅，不得有 积水，并用柔性防水密封材料嵌填密封。找平层与排水口、分水线等相连接的转角，应抹成光滑一致的圆弧形。 ④找平层施工时，找平层与女儿墙、山墙之间从保温层顶至找平层顶应预留宽度为 30mm的缝隙，并用30宽的挤塑板条嵌填。 (2)、基层处理剂：待基层干燥后，选用与自粘卷材相容的基层处理材料，用喷涂法或涂刷法施工，喷、涂应均匀一致，不露底。待基层处理剂表面干燥后，方可进行卷材铺贴。以不粘手为准，通常为3－4小时。涂刷完处理剂的部位须在一个工作日内完成防水卷材的施工。
反应粘防水卷材施工工艺 反应粘防水卷材是由网式叠压交叉强力膜和反应粘强力胶复合而成，是具有化学反应活性的新型功能环保防水材料。网式叠压交叉强力膜与反应粘强力胶的强强结合，使防水卷材走向高强度、轻型化和功能化新的台阶。 工具/原料 基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水管。 施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶压辊、剪刀或裁纸刀、钢卷尺、皮卷尺、墨盒、热风枪或喷枪等。 防护工具：工作服、安全帽、橡胶手套、平底橡胶鞋、安全带（绳）等。

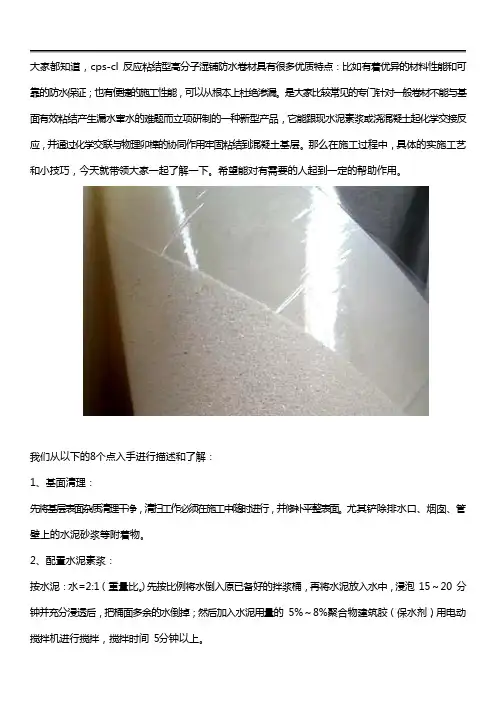

方法/步骤 1、基面清理： 清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物； 阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。基面若有明水，扫除即可施工。 2、配置水泥素浆： 按水泥：水=2:1（重量比）。先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上。 3、弹基准线试铺： 根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基
层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺。 4、撕开卷材底部隔离纸： 卷材试铺后，先将要铺贴的卷材剪好，反铺于基面上(即是底部隔离纸朝上)，撕剥去卷材隔离纸。撕剥时，已剥开的隔离纸宜与粘结面保持45～60度的锐角，防止拉断隔离纸，尽量保持在自然松弛状态，但不要有皱折。 5、卷材铺贴： 滚铺法：将卷材对准基准线试铺，在约5m长处用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从背面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后再将前面试铺剩余的约5m长卷材卷回，依上述方法粘贴在基层上。 抬铺法: 把已剪好的卷材反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材的两端配合抬起，翻转和铺贴在待铺位置上。卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除上下卷材搭接隔离膜。
屋面防水技术交底 工程项目： 社区改造安置楼 工程地址： 区， 以北 以西 建设单位： 社区居委会 防水单位： 建设集团 一、施工准备 （一）作业条件 1、施工前审核图纸，编制施工方案；防水施工队必须具备相应资 质等级，施工人员必须持证上岗。 2、防水垫层施工完毕，无空鼓、开裂、起砂现象。 3、屋面安全防护必须到位并经安全员验收合格方可施工。 （二）材料要求 1、防水卷材规格、材质要符合设计要求。 2、防水卷材、水泥、建筑用胶等要提供出场质量合格证、质量监 督报告、具有相应等级资质检测部门出具的检测报告。 （三）施工机具 电动搅拌器、剪刀、钢卷尺、木刮板、毛刷、笤帚、施工桶等。 二、工艺流程 基层表面清理——节点附加层处理——卷材铺贴——收头、节点密封处理——检查验收——保护层施工。
三、施工方法 （一）基层处理 1、防水施工不得在雨天进行，气温低于5°C不宜施工。 2、首先进行基层清理，将基层上的尘土、碎石、杂物、油污等建 筑垃圾清理干净，有油污的要用钢丝刷、砂纸、有机溶剂等处理干净，在施工过程中还要不断清扫以保证防水质量。 3、对于起砂起皮部位要进行清理，清理后用聚合物砂浆修补；凹 凸不平的部位要铲去或刨平重新补做；存在裂缝时要采用聚氨酯刮涂处理，涂刷1—2边。 （二）节点附加层处理 细部节点处理：落水口、檐沟、女儿墙、排气管道、排油烟管 道等阴阳角做成圆弧型，然后做附加层处理，附加层宽度不小 于500mm。 （三）卷材铺贴 1、大面铺贴：先铺贴平面，后铺立面，由远到近。先用毛刷将聚 合物砂浆均匀涂在基层上，聚合物防水砂浆要满涂，做到不漏底不堆积，滩涂均匀，随即进行卷材粘贴，卷材铺贴同时在卷材上表面用木刮板排气压实，防水层与基层应粘贴牢固，卷材表面要求无破损、褶皱、空鼓等现象。 2、两幅卷材短边和长短边搭接长度要求均不小于100mm，二层卷 材铺贴时要求完全覆盖下层，上下两层和相邻两幅卷材搭接处应错开1/3到1/2幅宽，铺贴平面与立面相连接的卷材时，应
防水施工技术交底 该工程按设计要求，地下室、屋面、设备用房防水等级为一级防水防水。根据建设单位及设计讨论，将设计施工图防水做法，详如下交底： 一、钢筋砼结构自防水： 1、为了防止地下室底板及剪力墙开裂，严格按设计要求配筋，确保钢筋间距，且有效控制保护层厚度。 2、砼强度等级为C35，抗渗P6，砼为潭建商砼。 3、确保砼密实度，认真做好施工缝的处理（仅于后浇带部位，剪力墙≥300高处及钢筋砼柱部位留置）。 4、做好砼养护，确保14昼夜养护。 5、严格按钢筋砼结构底板、剪力墙分项工程技术交底施工（另予交底）。 二、防水施工工序： ①车库、水泵房、电井等设备井道 a 150厚C20细石砼分仓捣制（内配?6@150双层双向，最厚处150、0.5%坡向排水沟），随捣随光 b 3厚水泥基防水涂料2道 c 钢筋混凝土结构自防水底板，抗渗等级≥P6，表面干净 ②消防水池 a 10厚1：:2水泥砂浆抹平压光 b 15厚1:3纤维水泥砂浆打底（内掺杜拉纤维0.9kg/m3砂浆） c 4厚SBS改性沥青防水卷材防水层 d C20细石砼找坡 e 刷素水泥砂浆一道 f 钢筋砼底板（防水混凝土厚度≥250，抗渗等级≥P8） ③地下室外墙 a 钢筋混凝土结构自防水，抗渗等级≥P6（表面填平修整） b 20厚1:2.5水泥砂浆找平 c 刷基层处理剂一遍 d 1.5厚自粘聚合物改性沥青防水卷材（无胎体） e 1.5厚自粘聚合物改性沥青防水卷材（无胎体） f 30厚挤塑聚苯板，用聚醋酸乙烯胶粘剂粘贴保护层 g 三七灰土，分层夯实
④内庭院、地下室顶板 a 种植土或面层 b 土工布过滤层 c 20厚凹凸型排（蓄）水板 d 50~70厚C20细石砼 e 20厚（最薄处）LC5.0轻骨料砼找1%坡 f 干铺油毡隔离层 g 4.0厚SBS改性沥青耐根穿刺防水卷材 h 2.0厚合成高分子防水卷材 i 20厚1:3水泥砂浆找平层 j 钢筋混凝土顶板自防水，随捣随抹平 ⑤连廊平屋顶 a 8~10厚防滑地砖铺平拍实，缝宽10,1:2水泥砂浆勾缝 b 25厚1:3干硬性水泥砂浆 c 0.4厚聚乙烯膜或200g/m3聚酯无纺布一层 d 2.0厚合成高分子防水卷材 e 2.0厚合成高分子防水卷材 f 20厚1:2.5水泥砂浆找平 g 70厚挤塑聚苯板保温层 h 30（最薄处）LC5.0轻骨料混凝土找坡2%坡 i 钢筋混凝土屋面板，表面清扫干净 ⑥宿舍平屋顶 a 35厚490*490，C20钢筋混凝土预制板（配筋双向Φ4@150），1:2水泥砂浆填缝 b M5混合砂浆砌筑120*120砖四皮，双向中距500或顺排水方向砌一侧一平砖带，高180中距500，砖带端部砌240*120砖四皮 c 0.4厚聚乙烯膜或200g/m3聚酯无纺布一层 d 2.0厚合成高分子防水卷材 e 2.0厚合成高分子防水卷材 f 2.0厚1：2.5水泥砂浆找平层 g 70厚挤塑聚苯板保温层 h 30（最薄处）LC5.0轻骨料混凝土找坡2%坡 i 钢筋混凝土屋面板，表面清扫干净

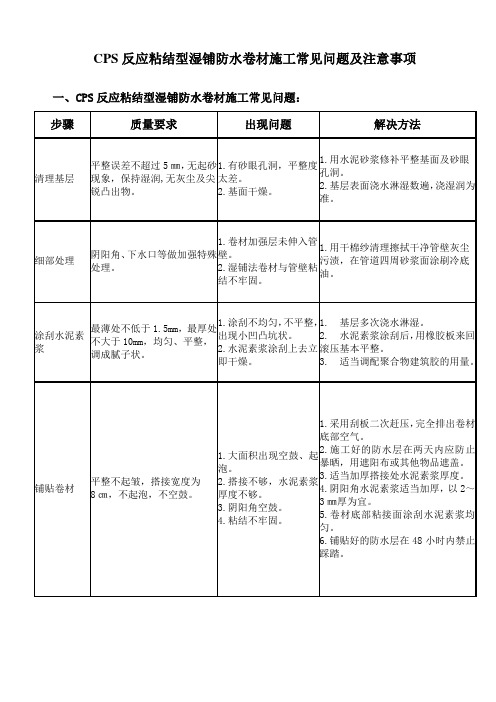

一、反应粘防水卷材施工常见问题及注意事项： 步骤质量要求出现问题解决方法 清理基层平整误差不超过5㎜，无起砂 现象，保持湿润,无灰尘及尖 锐凸出物。 1.有砂眼孔洞，平整度 太差。 2.基面干燥。 1.用水泥砂浆修补平整基面及砂眼 孔洞。 2.基层表面浇水淋湿数遍，浇湿润为 准。 细部处理阴阳角、下水口等做加强特殊 处理。 1.卷材加强层未伸入管 壁。 2.湿铺法卷材与管壁粘 结不牢固。 1.用干棉纱清理擦拭干净管壁灰尘 污渍，在管道四周砂浆面涂刷冷底 油。 涂刮水泥素浆最薄处不低于1.5mm，最厚处 不大于10mm，均匀、平整， 调成腻子状。 1.涂刮不均匀，不平整， 出现小凹凸坑状。 2.水泥素浆涂刮上去立 即干燥。 1. 基层多次浇水淋湿。 2. 水泥素浆涂刮后，用橡胶板来回 滚压基本平整。 3. 适当调配聚合物建筑胶的用量。 铺贴卷材平整不起皱，搭接宽度为 8㎝，不起泡，不空鼓。 1.大面积出现空鼓、起 泡。 2.搭接不够，水泥素浆 厚度不够。 3.阴阳角空鼓。 4.粘结不牢固。 1.采用刮板二次赶压，完全排出卷材 底部空气。 2.施工好的防水层在两天内应防止 暴晒，用遮阳布或其他物品遮盖。 3.适当加厚搭接处水泥素浆厚度。 4.阴阳角水泥素浆适当加厚，以2～ 3㎜厚为宜。 5.卷材底部粘接面涂刮水泥素浆均 匀。 6.铺贴好的防水层在48小时内禁止 踩踏。
二、HNP反应粘防水卷材施工注意事项： 1、反应粘防水卷材铺贴时，在卷材收口处应回刮水泥素浆做为密封材料，以防止立墙收头处水份过快散失。 2、相邻两排卷材的短边接头应相互错开300mm幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。 3、防水层施工完毕后应尽快组织验收，及时隐蔽，不宜长时间暴晒。当卷材在立面施工且片幅较大时，可在边角部位辅以适当的固定措施。 4、在施工中卷材部位受到污染，可用干净的湿布清洁卷材等。 5、叠层铺贴的各层卷材，在天沟与屋面的交接处，应采用叉接法搭接，搭接缝应错开；搭接缝宜留在屋面或天沟侧面，不宜留在沟底。 6、严禁在雪天施工；五级风及其以上时不得施工；环境温度低于5℃时不宜施工。若施工中途下雨、下雪，应做好已铺卷材周边的防护工 作。
屋面防水保护层施工技术交底 一、施工准备 （一）材料要求 使用商品混凝土，（C20细石混凝土）要求具有强度、配合比及配比材料出厂合格证、检测报告的相关质量证明资料 （二）施工机具 小水桶、半截桶、笤帚、平铁锹、铁抹子、大木杠、小木杠、喷壶、锤子、錾子、溜子、手推车等。 （三）作业条件 1、屋面防水完成，经灌水实验，确认不渗漏并经验收合格。 ~ 2、女儿墙内侧+50cm水平线已弹好，并校核无误。 二、质量要求 （一）保证项目 1、细石混凝土保护层的材质、强度(配合比)必须符合要求和施工规范规定； 2、面层与基层的结合，必须牢固、无空鼓。 （二）基本项目 1、表面密实光洁，无裂纹、脱皮、麻面和起砂等缺陷。 2、地漏、管根和构造物根部结合处应严密平顺无积水。 | 3、保护层分格缝面层邻接处的填塞平整、光滑、无错台，符合要求。 4 三、工艺流程 基层清理→刷素水泥浆→贴灰饼、冲筋→浇灌混凝土、抹压面层→养护→灌缝 四、施工工艺 1、基层处理：将屋面防水层上杂物清理干净，并用素水泥浆处理防水层表面。 2、找标高弹线：根据女儿墙上的水平标高线，往下量出屋面50mm厚C20细石混凝土
保护层面层标高，并弹在墙上。 \ 3、挂控制线贴灰饼冲筋：冲筋和灰饼均采用C20细石混凝土，要求2m*2m分格，缝宽15mm。冲筋时纵横向按2m一道布置埋设宽度小于50mm厚度15mm的胶合板分隔条作为筋条。随后铺细石混凝土。 4、铺装细石混凝土：细石混凝土坍落度应不大于3cm，并应每500㎡制作一组试块，不足500㎡时，也制作一组试块。 ①装铺细石混凝土后用长刮杠按分割条刮平，拍捣密实，表面塌陷处应用细石混凝土铺平，再用长刮杠刮一次，然后用木抹子搓平。 ②撒水泥砂子干面灰：砂子先过3mm筛子后，用铁锹拌干面(水泥：砂子=1：1)，均匀地撒在细石混凝土面层上，待灰面吸水后用长刮杠刮平，随即用木抹子搓平。 ③第一遍抹压，用铁抹子轻轻抹压面层，把脚印压平。 ④第二遍抹压，当面层开始凝结，地面面层上有脚印但不下陷时，用铁抹子进行第二遍抹压，此时要注意不漏压，并将面层上的凹坑、砂眼和脚印压平。 抹压同时两人协作，震动敲击分割条，进行起条工作，随起随抹压分格条两侧起皮处，修饰分割缝两侧棱角。 ⑤第三遍抹压，当地面面层上人稍有脚印，而抹压不出现抹子纹时，用铁抹子进行第三遍抹压，此时抹压要用力稍大，将抹子纹抹平压光，压光的时间应控制在终凝前完成。 ~ 5、养护：保护层交活24h后，及时养护，以后每天洒水两次，至少连续养护7d后，方能上人。 6、混凝土能上人时进行沥青砂浆灌缝，填塞密实、平整、光滑。 7、冬期施工，细石混凝土施工环境温度应不低于＋5℃，并且必须加强养护。 五、成品保护 1、屋面上排风帽、出气管及其他管道等应设保护措施。 2、地漏、出水口等部位安放的临时堵头要保护好，以防灌入杂物，造成堵塞。 3、保护层养护期间不准上人，其他工种不得上去操作，养护期过后也要注意成品保护。 六、应注意的质量问题 1、防水保护层起砂：水泥标号不够或使用过期水泥，或水灰比太大，抹压遍数不够，养护不好或不及时要严格执行标准，认真操作，加强养护。
基础防水卷材施工技 术交底
一、材料要求 本工程采用SBS II PY PE PE3+4(双层)防水卷材。SBS防水卷材的质量、技术性能必须符合设计要求和施工验收规范的规定，并有出厂合格证及试验报告。防水卷材运到施工现场后，进行抽样检测，每100卷抽2组，101～499卷抽3组，500～999卷抽组4组，≥1000卷抽5组，作外观检查，然后抽最轻的一卷作物理性能检查。合格的防水材料方可使用。 二、主要机具 铁锹、扫帚、墩布、手锤、吹尘器、剪刀、刮板、滚刷、汽油喷灯、单头热熔喷枪等。 三、操作工艺 （一）工艺流程： （二）清理基层。 清理基层时要有专人负责，在涂刷基层处理剂之前，必须将防水基层彻底打扫干净，清除一切杂物，棱角处的尘土用吹尘器吹净，并随时保持清洁。 （三）涂刷基层处理剂。 在打扫干净的基层上涂刷基层处理剂，要求薄厚均匀一致，小面积或阴阳角等细部不易滚刷的部位，要用毛刷蘸基层处理剂认真涂刷，不得有麻点、漏刷等缺陷，切勿反复涂刷。 （四）铺贴附加层。 地下室底板的积水坑、电梯井等阴阳角、管子根、变形缝等薄弱部位要铺贴与卷材相同的附加层，宽度不小于500mm,以满粘法施工，底板垫层混凝土平面上的卷材和变形缝等可空铺点粘或条粘法施工。从底面折向立面的卷材与永久性保护墙的接触部位，应采用空铺法，附加层也应空铺。 （五）铺贴卷材。 在己凉干的基层处理剂的基面上，弹好基准线，以热熔法粘结大面积地铺贴卷材；用汽油喷灯或火焰加热器烘烤卷材底面和基层表面，使卷材底面的沥青熔化，边
烘烤边向前滚铺卷材，随后用压辊滚压，挤出卷材与基层之间的空气，使其与基层粘结牢固。注意喷灯火焰与基层、卷材之间的距离，其烘烤温度和时间以使沥青层呈融溶状态为度，不得过分加热避免烧穿卷材。 （六）地下室底板与卷材可用满粘法、条粘法或空铺法施工。但卷材与卷材之间必须满粘法施工，防水卷材与立墙基层也必须满粘法施工，而且粘结得越牢固越好，防止卷材下滑或脱落。 （七）卷材的搭接。 1 防水卷材短边和长边搭接宽度均不应小于100mm。采用双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3～1/2幅宽，且两层卷材不得相互垂直铺贴。 2 同一层相邻两幅卷材的横向接缝，应彼此错开1500mm以上，避免接缝部位集中。 地下室的立面与平面的转角处，卷材的接缝应留在底板的平面上，距离立面应不小于600mm。 （八）采用外防外贴法铺贴卷材防水层时，应符合下列规定： 1 地下室铺贴卷材应先铺平面，后铺立面，交接处应交叉搭接。但对永久性保护墙孔临时保护墙来说应和外层内贴法一样先贴立面，拐入平面600再铺平面。 2 临时性保护墙应用白灰砂浆砌筑，内表面应用白灰砂浆抹找平层，并刷石灰浆。 3 从地下室底板折向立面的卷材与永久性保护墙的接触部位，应采用空铺法施工。与临时性保护墙接触的部位，应临时贴附在该墙上，卷材铺好后，其顶端应临时固定。 4 待混凝土外墙板浇筑后，拆除临时保护墙，将贴在临时保护墙上的接茬部位卷材表面清理干净，如防水卷材有局部破损，应及时进行修补。卷材接茬的搭接长度为150mm。当使用两层卷材时，卷材交错茬接缝，上层卷材应盖过下层卷材。 高聚物改性沥青防水卷材的甩茬、接茬做法见图。
一、编制依据 （一）根据GB50208－2002《地下室防水工程质量验收规范》 （二）根据GB50108-2008《地下工程防水技术规范》 （三）根据设计图纸、图集及业主对工程质量要求进行编制 二、工程概况 三、施工进度计划 （一）施工段的划分 结合工程具体情况，各施工段工作交叉进行。 （二）施工工期按甲方要求完成。 （三）劳动力的配备及工种配合 此防水施工方法一般由防水专业人员操作，根据工作面大小配备人员，每500m2的施工配备一组人员，每组人员6人，二人清理浮灰，二人配料运料，二人涂抹防水层。防水施工队人员组成，应具备以下条件。 1、施工队具备北京建委审核的“资质证书”。
2、施工技术人员必须持证上岗。 3、施工工具的准备 主要施工用具 四、材料特性及工艺 （一）材料性能及使用范围 1、性能 1）该防水卷材是以合成橡胶和优质重交沥青为主料，配以活性助剂，以聚酯毡（或玻纤毡）为胎体，以水泥砂浆为粘结层，构成复合防水系统，将防水层永久牢固地粘附于结构上。 2）该防水卷材本体极其柔软，抗变形能力强，具有在外应力作用下自由滑动，不产生内应力，不传递应力的特性，并具有良好的本体粘结性能及抗拉强度高，解决了普通材料拉力不足而开裂导致渗水的缺点， 3）该防水卷材独特的自粘性能对于微小刺破点具有自愈修复功能，特制的液态水泥浆料具有湿固化胶的强大功效。 2、优势 1）能和水泥凝胶反应粘结，形成一层牢不可逆的界面反应密封层，起到涂料和卷材防水的双重功效，杜绝了窜水现象发生。 2）将不同功能的材质进行复合，集高分子材料的高强度、致密性、耐腐蚀和反应粘密封胶蠕变抗裂功能、密封性以及水泥凝胶的反应粘结性于一体，起到协同防水的功效； 3）加筋增强型的反应粘防水卷材采用高分子网格布增强，抗撕裂性好、强度大，产品尺寸稳定性高、易操作。 4）该产品无毒、无味、无任何环境污染及消防隐患，不择施工条件；节省工期，刚
工程名称清雅居一期公共租赁住房项目2#楼施工单位山东三箭建设工程管理 有限公司 交底部位装饰装修工序名称屋面防水卷材施工交底提要：结构屋面的相关材料、机具准备、质量要求及施工工艺。 一、施工准备 1、材料准备：所有材料必须进场验收，必须有产品合格证。并按要求对各类材料进行复试，其质量、技术性能必须符合设计要求。 防水材料：3mm厚SBS防水卷材、冷底子油 2、机具要求：煤气罐、火焰喷枪、 二、施工要求 1、屋面保护层上已清理完毕，含水率符合规定；伸出屋面的设施、预埋件等已安装完毕。 三、建筑做法 保温不上人屋面 （1）、35厚C20细石砼，内配A4@200双向钢筋网 （2）、干铺无纺布一层 （3）、3厚高聚物改性沥青防水卷材(聚酯胎II型） （4）、3厚高聚物改性沥青防水卷材(聚酯胎II型） （5）、刷基层处理剂一道 （6）、20厚1：3水泥砂浆保护层 （7）、55厚挤塑聚苯板 （8）、20厚1：3水泥砂浆找平层 （9）、40厚（最薄处）1：6水泥珍珠岩找坡2% （10）、钢筋混凝土楼板 细石砼上人平屋面 （1）、40厚C20细石混凝土保护层，内配?4@200双向钢筋网 （2）、干铺无纺布一层 （3）、3厚高聚物改性沥青防水卷材(聚酯胎II型） （4）、3厚高聚物改性沥青防水卷材(聚酯胎II型） （5）、刷基层处理剂一道 （6）、20厚1：3水泥砂浆保护层 （7）、55厚挤塑聚苯板 （8）、20厚1：3水泥砂浆找平层 （9）、40厚（最薄处）1：6水泥珍珠岩找坡2% （10）、钢筋混凝土楼板
工程名称清雅居一期公共租赁住房项目2#楼施工单位山东三箭建设工程管理 有限公司 交底部位装饰装修工序名称屋面防水卷材施工 交底提要：结构屋面的相关材料、机具准备、质量要求及施工工艺。 四、施工工艺 工艺流程：保护层清扫→ 涂刷基层处理剂→ 附加层施工→ 卷材铺贴及封边处理（两层错逢）→ 收头固定、密封→ 闭水试验 1、基层要求及处理： 基层表面应牢固平整，其平整度为：用两米长直尺检查，基层与直尺间的最大空隙不应超过5mm，且每1米长度内不能多于一处，空隙仅允许平缓变化。基层表面阴阳角处，均应做成圆弧，在阴阳角、管道根部等更应仔细清理。基层应干燥，含水率宜小于9%，测试方法为：将1米见方的卷材盖在基层表面上，静置2～3h，若覆盖处表面无水印，且紧贴基层一侧的卷材也无凝结水，即认为基层含水率小于9%。 2、喷涂基层处理剂： 一次喷涂的面积应根据当天的防水层的施工工作量，同时必须做好防止雨水等渗入找平层，当喷涂两遍时，第二便应在第一遍干燥后进行。 3、卷材铺贴： ⑴、卷材铺贴前，应先在保护层上喷刷一道冷底子油，待冷底子油稍干燥后在进行铺贴；铺贴多跨或高低跨屋面时，应先远后近，先高跨后低跨。 ⑵、在一个单跨铺贴时，应先铺贴排水比较集中部分（如天沟、水落口、檐口），再铺贴油毡附加层，由低到高，使卷材按流水方向搭接。 ⑶、用热熔法使用改性沥青卷材(SBS)施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。⑷、铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm 左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭部位应满粘牢固，搭接宽度为100mm。卷材始端铺贴完成后，即可进行大面积滚铺。，⑸、铺贴时，应使卷材与基层紧密粘结，避免铺斜、扭曲，仔细压紧、刮平，赶出气泡封严。如发现已铺贴卷材有气泡、空鼓或翘边等现象，应及时进行处理。 ⑹、热熔封边：将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘挤出沥青为度；末端收头用密封膏嵌填严密。 ⑺、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得有翘边。 ⑻、卷材完成后应做24 小时灌水试验。 4、节点附加增强处理: 对阴阳角应进行增设附加层，按具体情况将卷材剪好，先在细部试贴一下，视尺寸、形状合适后，再压实铺牢。 ⑴、檐口： 将铺贴到檐口端头的卷材裁齐后用压条固定，钉帽及卷材端头用密封材料封严，然后
反应粘防水施工方案 一、工程概况 本项目由广州芳村-新世界房地产发展有限公司开发，本项目位于广州市荔湾区珠江南岸，广佛出口放射线芳村立交周边区域。总占地面积37万平方米。项目包含第一、第二、第四三个小区。本项目广州逸彩新世界第一小区位于广佛放射线以东、芳村大道以北，北邻珠江。本次招标为第一小区D12-D16栋商住楼工程总承包单位招标。 逸彩新世界第一小区D12-D16栋商住楼工程由5栋塔楼(D12 一D16)、商业裙房两层及两层地下室组成，总建筑面积为133410平米，计容面积为107961平米，其中商业面积10458平米，住宅面积96990 平米，地下室面积为24299.9平米，地上共33层建筑高度为99.9米。其中商业部分为毛坯交楼，住宅部分为精装修交楼。 本项目建筑设计单位为华森建筑与工程设计顾问有限公司，基坑设计 单位为广州市城市划勘测设计院。 二、施工准备 (1)穿过防水层的管道、预埋件、设各基础等应在防水层施工前埋设和安装完毕。管道与结构间的缝隙应用细石混凝土或聚合物防水砂浆堵严。 (2)伸出屋面的管道和预埋件等，应在防水层施工前完成安装。后装的设备基座下应增加一道防水增强层，施工时不得破坏防水层和保护层。 (3)种植屋面施工时，耐根穿刺防水层上宜采取保护措施。 (4)耐根穿刺防水层的保护措施应符合下列要求： a、采用水泥砂浆保护层时，应抹平压实，厚度均与，并设分格缝。
b、采用聚乙烯膜、聚酯无纺布或油毡作隔离层时，宜空铺法施工， 搭接宽度不应小于200mm C采用细石混凝土作保护层时，保护层下应设隔离层。 (5)当屋面坡度小于15%寸，卷材应平行屋脊铺贴；大于15%寸，卷材应垂直屋脊铺贴。上下两层卷材不得互相垂直铺贴。 (6)基层应坚实、平整，不得有空鼓、起砂等缺陷，基层可潮湿， 但不得有明水。 (7)湿铺法施工。环境温度不应低于5C;雨天、雪天、五级风以 上(含五级)均不得进行施工。 (8)平面与立面的转角应抹成圆弧，圆弧半径为50mm (9)施工工具： 清理基层：吹风机、砖刀、锤、凿、扫帚等。 水泥浆配制：塑料桶、搅拌器等。 刮涂：板刷、毛刷、刮板等。 铺贴卷材：卷尺、剪刀、压辊等。 三、湿铺法防水施工 (1)工艺流程 基层清理、湿润-细部节点加强密封处理-卷材试销定位、配制水泥浆料T涂刮水泥浆料T铺贴反应粘结型防水卷材T辊压排气T搭接密封—检查验收。 (2)基层消理、湿润。用吹风机或扫帚将基层表面灰浆清理，基层 较大凸起或凹坑应预先处理，清除明水，干燥的基层面需预先洒水湿润，但
屋面防水分项工程质量技术交底卡GD2301003006
、自粘聚合物改性沥青防水卷材施工工艺 1、作业条件 1）防水基层必须平整牢固，不得有突出的尖角，凹坑和表面起砂现 象，表面应清洁干燥，转角处应根据要求做半径为50mm的圆弧角。 2）基层含水率要无明水珠即可。 3）防水层施工前必须将基层上的尘土、砂粒、碎石、杂物、油污和砂 浆突起物清除干净。 底 2、施工准备： 1）清理防水基层的施工工具：铁锹、扫帚、吹尘器（或吸尘器）、 手锤、钢凿、抹布等。 内 2）卷材铺贴的施工工具：剪刀、卷尺、弹线盒、滚刷、胶压辊等。 3）施工时气温应在5℃以上，不宜在特别潮湿且不通风的环境中施工。施工现场应有良好的通风条件。 3、工艺流程： 专业技术负责人：交底人：接收人： 屋面防水分项工程质量技术交底卡
GD2301003006
基层表面清理、修补→涂刷配套的基层处理剂→节点部位粘贴→ 定位、弹基准线→铺贴自粘聚合物改性沥青防水卷材→辊压、排气→收头处理及搭接→组织验收→保护层施工。 4、操作要点： 1）卷材总体铺贴顺序为：先高跨，后低跨；同等高度，先远后近； 同一立面，从高向低处开始铺贴。 2）打底涂：基面清理干净验收合格后，将专用基层处理剂均匀涂刷在基层表面，涂刷时按一个方向进行，厚薄均匀，不漏底、不堆积，晾放至指触不粘。 3）弹线、试铺：在底涂上按实际搭接面积弹出粘贴控制线，严 格按粘贴控制线试铺及实际粘铺卷材，以确保卷材搭接宽度在 内8～10cm。根据现场特点，确定弹线密度，以便确保卷材粘贴顺直，不会因累积误差而出现粘贴歪斜的现象。卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际粘铺。 4）节点处理： 屋面防水分项工程质量技术交底卡 GD2301003006
湿铺反应粘防水卷材施工方案 (总8页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
一、编制依据 （一）根据GB50208－2002《地下室防水工程质量验收规范》 （二）根据GB50108-2008《地下工程防水技术规范》 （三）根据设计图纸、图集及业主对工程质量要求进行编制 二、工程概况 三、施工进度计划 （一）施工段的划分 合工程具体情况，各施工段工作交叉进行。 （二）施工工期按甲方要求完成。 （三）劳动力的配备及工种配合 此防水施工方法一般由防水专业人员操作，根据工作面大小配备人员，每500m 2的施工配备一组人员，每组人员6人，二人清理浮灰，二人配料运料，二人涂抹防水层。防水施工队人员组成，应具备以下条件。 1、施工队具备北京建委审核的“资质证书”。 2、施工技术人员必须持证上岗。 3、施工工具的准备 主要施工用具
四、材料特性及工艺 （一）材料性能及使用范围 1、性能 1）该防水卷材是以合成橡胶和优质重交沥青为主料，配以活性助剂，以聚酯毡（或玻纤毡）为胎体，以水泥砂浆为粘结层，构成复合防水系统，将防水层永久牢固地粘附于结构上。 2）该防水卷材本体极其柔软，抗变形能力强，具有在外应力作用下自由滑动，不产生内应力，不传递应力的特性，并具有良好的本体粘结性能及抗拉强度高，解决了普通材料拉力不足而开裂导致渗水的缺点， 3）该防水卷材独特的自粘性能对于微小刺破点具有自愈修复功能，特制的液态水泥浆料具有湿固化胶的强大功效。 2、优势 1）能和水泥凝胶反应粘结，形成一层牢不可逆的界面反应密封层，起到涂料和卷材防水的双重功效，杜绝了窜水现象发生。 2）将不同功能的材质进行复合，集高分子材料的高强度、致密性、耐腐蚀和反应粘密封胶蠕变抗裂功能、密封性以及水泥凝胶的反应粘结性于一体，起到协同防水的功效； 3）加筋增强型的反应粘防水卷材采用高分子网格布增强，抗撕裂性好、强度大，产品尺寸稳定性高、易操作。 4）该产品无毒、无味、无任何环境污染及消防隐患，不择施工条件；节省工期，刚柔一体；自粘修复，便于维修；具有较强的耐化学腐蚀，安全环保。 3、适用范围 适用于工业及民用建筑的屋面及外墙防水，各类地下工程的防水抗渗，如地下室、人防工程、地铁等防水工程，沿海地区有海水腐蚀和较大结构变形的防水防腐。 （二）卷材防水施工工艺 1、工程说明： 本工程卷材防水做法选用12BJZ64 HNP—CL反应粘接型高分子湿铺防水卷材图集;地下室底板、外墙、顶板及屋面工程柔性防水层采用1.5mm厚HNP—CL反应粘接型高分子湿铺防水卷材二层；出屋面管道、设备基础、预埋件等应在防水层施工前完成，防水材料应上翻。 （1）防水做法选用及做法图示 a、侧壁采用钢筋混凝土自防水、外贴防水材料选用双层1.5mm厚HNP—CL反应粘接型高分子湿铺防水卷材。构造做法选用12页5
基础丙纶卷材防水施工技术交底 一、图纸要求： 根据图纸进行施工。 1 .工艺流程 处理基层——配制水泥防水粘结料——细部构造处理——涂刷聚合物水泥防水粘结料——粘贴防水卷材 2.操作要点 (1)清理基层: 在验收合格的防水基层上打扫干净，基层应坚硬平整，无颗 粒起砂、起皮、开裂等现象。 (2)配制聚合物水泥防水胶粘料。 (3)涂刷聚合物水泥防水胶粘料:根据施工面积大小，将配制好的胶粘料倒在防水基层上，用刮板刮平，或用滚刷涂刷平整，要求薄厚均匀一致，无露底、无堆积。一般厚度应不小于1.3mm。 (4) 粘贴防水卷材:根据设计要求，1.5厚聚乙烯丙纶防水卷材做1层。做法是在1. 3mm厚的粘结料上铺贴一层1.5mm厚的卷材。卷材搭接宽度长边100mm,短边120mm。两层长边错开≥1/3幅宽。 (5)搭接边处理:卷材的长短搭接边均应挤出水泥防水胶粘料，并应涂抹同样的胶粘料封边处理。 (6)养护:做完的防水层，应喷水养护，超过施工温度，平面可铺盖编织被或草帘子等，夏季采取降温措施。 (3)地下室的积水坑或电梯井，须保证池边阴阳角附加层卷材的粘贴质量，卷材满粘法铺贴应无空鼓、不翘边。 （4）阴阳角附加层做法①阳角附加层 第一层先剪裁500mm宽卷材长度按现场实际确定，做墙体(立面)与底板(平面)的阳角附加层。粘贴在墙根两侧，立面、平面各粘250mm。 第二层主防水层，将平面交接处的卷材向上翻至立面大于250mm(也可根据实际要求定)。 六.成品保护及注意事项 1 .成品保护 (1)现场施工人员要严格保护已做好的卷材防水层，防止人为损坏。 (2) 刚做完的防水层，禁止行人踩踏，不得在防水层上堆集材料而造成压碰。 (3)喷水养护不得过早，不宜用高压水冲刷。 2 .注意事项 (1)防水作业人员必须严格遵守施工现场各项安全规章制度，严格按操作规程施工。 (2)使用电动搅拌器等电气设备时，应选用有安全开关的变电箱，使用前应先试运转，确定无误后，方可进行作业。 (3)防水作业人员施工完毕，应做到工完、料净、现场清。经检查无渗漏后再撤离施工现场。 七.卷材防水层的质量验收： 1检查数量：按铺贴卷材面积每100m2抽查一处，但总数不少于三处。 2防水卷材应有出厂合格证、试验报告以及现场取样复检的试验报告。 3卷材之间以及防水层与基层之间，必须粘贴牢固，所有采用满粘和条粘工艺，
反应粘结型湿铺防水卷材施工工艺 湿铺法：是指将用于非外露防水工程的湿铺防水卷材，用水泥凝胶（素水泥浆）与基层粘结的施工方法。适用于各类工业与民用建筑的屋面、地下室等防水工程，特别适用于防水等级较高、施工环境较差、潮湿、赶工期的防水工程。 ?、施工工具准备： 基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水管。 施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶压辊、剪刀或裁纸刀、钢卷尺、皮卷尺、墨盒、热风枪或喷枪等。 防护工具：工作服、安全帽、橡胶手套、平底橡胶鞋、安全带（绳）等。 ?、基层要求： 基层表面应坚实、平整、干净、并充分湿润无积水。进入施工现场，首先进行基层和节点部位检查，若发现基层有鼓泡、分层、起皮、蜂窝、麻面的必须凿除重新进行修补；阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm；然后将基层表面的凸起物、砂浆疙瘩等异物铲除掉；节点部位可用吹风机辅助清理；若基面较干燥，须洒水充分润湿，有明水和积水的要及时扫除。 ①各种预埋件已安装并固定完毕，如管道、排水口等。 ②清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除排水口、管壁上的水泥砂浆等附着物；
③阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。 ④基面若有明水，扫除即可施工。 ?、工艺流程： 基层清理、修补、润湿→节点密封、附加增强层→配制水泥素浆→弹基准线试铺→撕开卷材底部隔离纸→刮涂水泥素浆→卷材铺贴（滚铺法、抬铺法）→辊压排气→卷材搭接、收头密封→成品养护及保护→检查修补→质量验收 ?、施工步骤： ①、基面清理： A、清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物； B、阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。 C、基面若有明水，扫除即可施工。 ②、配置水泥素浆： 按水泥：水=2:1（重量比）。先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上。 ③、弹基准线试铺：
技术交底记录（表式C2-2-1）编号 交底日期年月日 工程名称信业佳·佳园住宅小区分部（分项）工程名称屋面 施工单位美信佳集团建设有限公司交底部位屋面防水 交底内容： 一、材料要求 1、SBS改性沥青防水卷材，采用3mm厚。 2、冷底子油。 3、橡胶沥青嵌缝膏：用于特殊部位、管根等处的嵌固密封； 4、材料必须符合设计要求 二、主要机具 小平铲、钢线刷、滚刷、橡皮刮板、汽油喷灯等，由施工队准备。 三、作业条件： 1、基层必须牢固，无松动现象；表面应平整、牢固、干燥；阴阳角处均应做成圆弧形（半径50mm）。 2、每部位屋面施工时待屋面女儿墙、机房、水箱间伸出屋面的设备、水暖管道安设完毕，设备基础、出屋面的通风道等施工完毕后进行屋面防水工程的施工。 3、防水施工用材料均为易燃物，必须准备好相应的消防器材，作业面设置灭火器，并派专人看火。 4、施工前认真审核图纸，熟悉防水工程施工方案，并进行技术交底。 5、防水工程必须由专业队施工，操作人员持证上岗 6、铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9%；基层应平整、牢固，不空鼓、不起砂。 四、操作工艺 1、防水工艺流程：基层处理→刷冷底子油→附加层施工→铺贴防水卷材→热熔封边→验收→蓄水试验→验收 2、基层处理： 2.1基层的凹槽缺陷用1:2.5水泥砂浆找平，达到表面光滑平顺。 2.2出屋面的管根、阴阳角等部位用1：2.5水泥砂浆抹出半径不小于50mm的圆弧角，注意管道连续集中处，管与管之间的管根也要处理到位，防止遗漏。 2.3铺贴卷材前将基层表面的突起物、砂浆、疙瘩等杂物清除，把尘土清理干净。基层干燥，含水率不大于9%，检测方法：将1m*1m见方的同质卷材平铺在防水基层上，在中午太阳直射3小时后掀开，基层覆
鲁JJ-005工程名称国山花园7#楼施工单位山东泰山普惠建工有限公司交底部位基础防水工序名称基础垫层SBS防水卷材工程 交底提要：基础防水工程的相关材料、机具准备、质量要求及施工工艺。 交底日期：2011.4.8 交底内容： 基础弹性体（SBS）改性沥青卷材防水层工程 一、准备施工 (一)作业条件 1、找平层施工完毕，并经养护、干燥，含水率不大于9％。 2、找平层坡度应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷。 3、各种阴阳角抹圆角。 4、立面上卷最小高度要保证≥２50mm。 5、作业人员应持证上岗。 6、安全防护到位并经安全员验收，准备好卷材及配套材料，存放和操作应远离火源，防止发生 事故。 7、工长、质检员进行交接验收，合格后填写交接验收记录表，这样就可以进行防水层的施工， 否则不可施工。 (二)材料及要求 1、规格、材质：满足设计要求。 2、材料：要经有关部门认证许可并有出厂合格证。 3、见证取样：防水卷材及配套材料运至施工现场后，会同监理、建设单位一起按照实验要求取 样，然后一起送见证实验室，实验合格方准使用。 4、弹性体（SBS）改性沥青防水卷材：是合成高分子聚合物改性沥青油毡。 5、配套材料： 1、氯丁橡胶沥青胶粘剂，氯丁橡胶加入沥青及溶剂配制而成的黑色液体。用于油毡接缝的 粘结。 2、橡胶沥青乳液：用于卷材粘结。 3、橡胶沥青嵌缝膏：用于特殊部位、变形缝等处的嵌固密封。 4、汽油、二甲苯等：用于清洗工具及污染部位。 (三)主要机具 高压吹风机、自动热风焊接机、铁抹子、滚动刷、汽油喷灯、剪刀、钢卷尺、笤帚、小线、粉 笔、红土粉。 二、质量要求 (一)主控工程 1、卷材防水层所用卷材及其配套材料，必须符合设计要求。 2、卷材防水层不得有渗漏或积水现象。 (二)一般工程 1、卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。 2、刚性保护层的分格缝留置应符合设计要求。 3、卷材铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。 三、工艺流程(热熔法施工) 基层清理——涂刷基层处理剂——铺贴附加层——热熔铺贴卷材——热熔封边——做保护 层。 四、操作工艺 (一)清理基层 1、基层清理：施工前将验收合格的基层清理干净。 2、涂刷基层处理剂：弹性体改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将 氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经 过4小时后，开始铺贴卷材。 (二)附加层施工 铺贴附加层：阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形状进行铺
