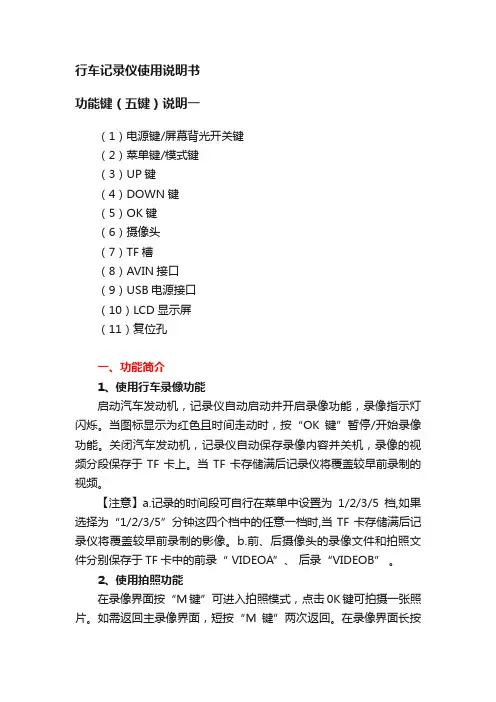

行车记录仪使用说明书功能键（五键）说明一（1）电源键/屏幕背光开关键（2）菜单键/模式键（3）UP键（4）DOWN键（5）OK键（6）摄像头（7）TF槽（8）AVIN接口（9）USB电源接口（10）LCD显示屏（11）复位孔一、功能简介1、使用行车录像功能启动汽车发动机，记录仪自动启动并开启录像功能，录像指示灯闪烁。
当图标显示为红色且时间走动时，按“OK键”暂停/开始录像功能。
关闭汽车发动机，记录仪自动保存录像内容并关机，录像的视频分段保存于TF卡上。
当TF卡存储满后记录仪将覆盖较早前录制的视频。
【注意】a.记录的时间段可自行在菜单中设置为1/2/3/5档,如果选择为“1/2/3/5”分钟这四个档中的任意一档时,当TF卡存储满后记录仪将覆盖较早前录制的影像。
b.前、后摄像头的录像文件和拍照文件分别保存于TF卡中的前录“ VIDEOA”、后录“VIDEOB” 。
2、使用拍照功能在录像界面按“M键”可进入拍照模式，点击0K键可拍摄一张照片。
如需返回主录像界面，短按“M键”两次返回。
在录像界面长按“M键”可进入“拍照设置”菜单,按“上下键”选择，按“0K键”确认，可进行拍照功能设置。
3、视频回放在录像界面按“M键两次”进入回放模式。
按上/下键找到需要回放的视频和照片,按“0k”键进行视频回放。
4、一键锁定功能在录像中，短按M键加锁当前视频，已加锁的文件，加锁图标为“”，文件锁定后将不会被覆盖。
5、键静音功能在录像模式，按“下键”开启或关闭录音。
【提示】设置会自动保存，再次开机后无需设置静音功能。
6、摄像头画面切换功能在录像界面或拍照界面。
按“上键”进行前/后拉界面以及画中画进行切换。
7、时间/日期设定在记录仪界面长按“M键”进入功能设置界面，短按“M键”一次后按“下键”选择“日期/时间”，按“OK键”确认，“上下键”选择年月日后,按“M键”退出设置。
【注意】为了有效记录行车安全事故的取证的日期和时间,在使用本机前请先设置正确的时间。
行车记录仪功能操作说明行车记录仪作为一种智能驾驶辅助设备，可以记录车辆行驶过程中的视频和声音，并提供多种实用功能。
以下是行车记录仪的功能操作说明，帮助您更好地使用该设备：1. 开关机操作：行车记录仪通常配有一个开关按钮，按下按钮即可开启或关闭设备。
在使用前请确保行车记录仪已经连接电源并处于正常工作状态。
2. 录像和拍照功能：行车记录仪可以录制车辆前方的视频，并支持拍摄静止图片。
在行车过程中，点击“录像”按钮开始录制视频；点击“拍照”按钮可以拍摄高清照片。
录制的视频和图片会保存在存储卡中，方便后期查看、下载或分享。
3. 循环录制和重力感应：行车记录仪通常支持循环录制功能，在存储空间不足时会自动覆盖较早的录像文件。
此外，设备还配备重力感应器，可以在发生碰撞或急刹车时自动保存当前视频并锁定，以免被覆盖。
4. GPS定位和导航功能：部分行车记录仪支持GPS定位功能，可以记录车辆行驶轨迹并标注当前位置信息。
还可以通过导航功能查看地图、搜索目的地，提供路况信息和行车建议，提升驾驶体验。
5. 微型车载监控仪：行车记录仪也可以作为微型车载监控仪使用。
通过手机APP可以实时查看车辆周围环境，远程监控和定位车辆位置，保障车辆安全。
6. 夜视和广角拍摄：一些高端行车记录仪配有夜视功能，可以在夜间或光线较暗的环境下录制清晰的视频。
广角镜头可以拍摄更宽广的画面，不漏掉任何重要的细节。
7. 行车安全警示：部分行车记录仪还具备行车安全警示功能，可监测车辆行驶状态、道路标线情况，提醒驾驶员保持车距、避免疲劳驾驶等，有效提高行车安全性。
总结：行车记录仪是一款实用的车载设备，带给驾驶者更安全、便捷的驾驶体验。
通过本文所述功能操作说明，相信您已经掌握了如何正确使用行车记录仪，并能够更好地利用其丰富的功能。
祝您驾驶愉快，行车安全！。

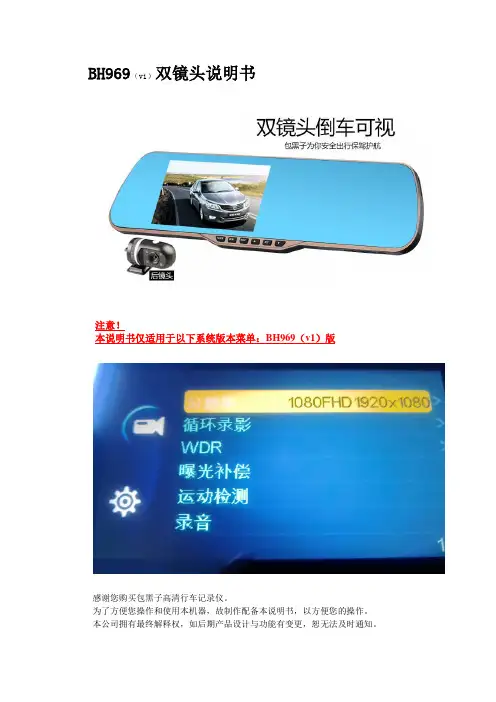

BH969（v1）双镜头说明书注意！本说明书仅适用于以下系统版本菜单：BH969（v1）版感谢您购买包黑子高清行车记录仪。
为了方便您操作和使用本机器，故制作配备本说明书，以方便您的操作。
本公司拥有最终解释权，如后期产品设计与功能有变更，恕无法及时通知。
一、按键构成本机一共有4个插孔，位于屏幕顶部，从左至右分别是：①USB接口：用于给机器供电②存储卡插卡槽：用于插入内存卡存储视频数据③AV接口：升级预留接口④AV-in接口：用于连接后镜头本机器一共有6个按键，位于屏幕下方，从左至右分别是：【开关键】(①号)：1、长按可以开关机器2、短按可以开关屏幕【菜单键】(②号)：1、在暂停录像时，短按可进入菜单2、长按可开启停车监控功能，屏幕上会出现一个“P”字符【模式键】(③号)：1、在暂停录像时，短按可切换模式【录像/拍照/回放】2、在录像时，短按可一键锁定视频【上翻键】(④号)：1、在菜单内可用作上翻功能2、短按可切换前后镜头显示模式【确定键】(⑤号)：1、短按可以开关录像2、在菜单内可用作确定按键【下翻键】(⑥号)：1、在菜单内可用作下翻功能2、短按可以开启或关闭录音功能机器开机之后会自动开始录像，关机后会自动保存录像。
录像模式下，屏幕左上角有红色时间数字计时，表示机器正在录制视频。
暂停录像时，屏幕左上角的时间表示内存卡的剩余可录制时间。
此时按【确定键】(⑤)可以暂停录像，暂停录像之后可短按【菜单键】(②)进入菜单，进行选项设置。
二、菜单选项设置大部分设置均不需要修改，仅需要设置好时间，机器就可以正常使用按【确定键】(⑤)暂停录像后，左上角的时间会变成黄色，并停止变化，则代表录像已被暂停，此时短按【菜单键】（②）即可进入菜单设置菜单目录①（如继续短按菜单键，可以在菜单目录一、二之间切换）:01、分辨率———推荐使用默认设置1080FHD，即1920X1080P超清，录像清晰度高02、循环录影——推荐使用默认设置3分钟，3分钟保存一段视频，自动分段循环03、WDR————推荐使用默认设置开启，宽动态范围拍摄，开启后可提升清晰度04、曝光补偿——推荐使用默认设置0，修改此数值会变化机器的录制亮度05、运动检测——监控专用，开启之后镜头前面有物体动作就会录制，建议行车时关闭06、录音——开启或关闭机器的录音功能07、日期标签——推荐使用默认设置开启，开启后可将时间标签印制到视频文件内08、重力感应—推荐设置为中（默认），避免频繁锁定视频（灵敏高）或遇事故不锁定视。

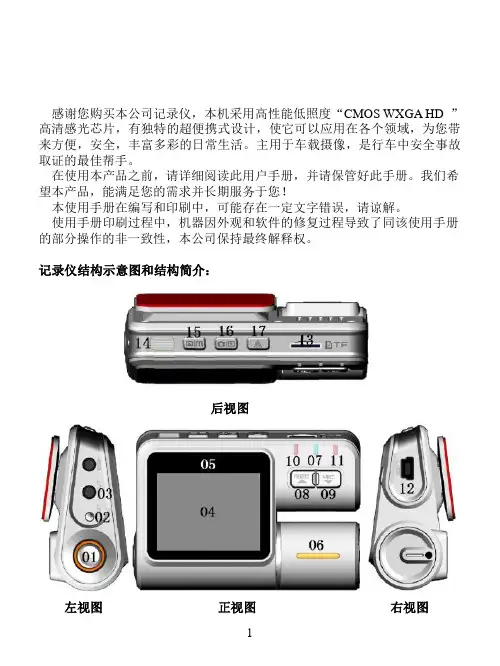

感谢您购买本公司记录仪，本机采用高性能低照度“CMOS WXGA HD ”高清感光芯片，有独特的超便携式设计，使它可以应用在各个领域，为您带来方便，安全，丰富多彩的日常生活。
主用于车载摄像，是行车中安全事故取证的最佳帮手。
在使用本产品之前，请详细阅读此用户手册，并请保管好此手册。
我们希望本产品，能满足您的需求并长期服务于您！本使用手册在编写和印刷中，可能存在一定文字错误，请谅解。
使用手册印刷过程中，机器因外观和软件的修复过程导致了同该使用手册的部分操作的非一致性，本公司保持最终解释权。
记录仪结构示意图和结构简介：后视图左视图正视图右视图底视图遥控器01、开启/关闭键13、TF卡槽02、复位键14、遥控器接收感应器03、A V OUT接口15、切换键/菜单键04、显示屏16、拍照键/回放键05、LOGO镜片17、G-SENSOR紧急锁键06、SENSOR调位转向18、CMOS传感器07、电源指示灯（蓝色）19、夜视发射管/LED闪灯08、录像键/ DOWN键20、SENSOR镜片09、录音键/ UP键21、喇叭10、REC指示灯（红色）22、螺丝孔11、MIC指示灯（红色）23、平板黏贴支架垫/3M胶12、USB接口安装记录仪1.关闭引擎，将锁匙从点火器上取出。
2.将TF卡插入记录仪卡槽中。
3.将记录仪用支架垫黏贴安装在汽车的挡风玻璃上或驾驶仪表台上。
4.用电源线将记录仪的USB终端和汽车点烟器连接起来。
5.调整摄像位置，以便获取最佳的拍摄范围。
6.发动引擎，检查机器是否已安装正确。
【注意】（1）请在光线充足、全安的地方安装记录仪。
（2）当机器安装正确，其系统状态LED会变成蓝色及显示屏会显示。
使用简介一．使用自动录像功能1.安装完毕后，启动汽车引擎，记录仪将会自动开启并开启自动录像功能。
2.关闭汽车引擎，在6秒后，记录仪保存档并将会关闭。
【注意】记录仪摄像镜头正/反相切换方法，长按【MIC键】并保持3秒钟进行切换反相摄像。

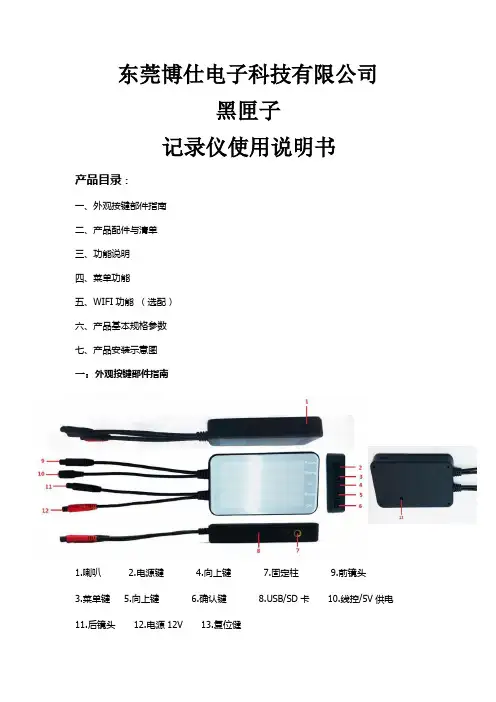

东莞博仕电子科技有限公司黑匣子记录仪使用说明书产品目录：一、外观按键部件指南二、产品配件与清单三、功能说明四、菜单功能五、WIFI功能（选配）六、产品基本规格参数七、产品安装示意图一：外观按键部件指南产品说明1.喇叭2.电源键 4.向上键7.固定柱9.前镜头3.菜单键 5.向上键 6.确认键B/SD卡10.线控/5V供电11.后镜头12.电源12V 13.复位健二．产品配件与清单1.记录仪主机2.电源线3.外拉镜头*24.线控/USB供电（选配）5.镜头支架/3M胶*26.固定支架三．功能说明1、电源键待机模式下，短按电源键屏幕熄灭待机工作，长按电源键开关机作业。
2、菜单键1)在预览模式下，短按M键跳出设置菜单，长按M键查看回放视频文件和照片，在录影的状态下长按M键进入当前文件保护，加密为不可删除文件。
3、向上键1)待机状态下，短按上键，切换当前镜头预览，后镜头预览和双镜头同时预览模式，设置或其它功能状态下为向上移功能。
4、向下键菜单设置或其他设置功能为向下移动功能键。
5.确认键在录像模式，短按OK键，开始/暂停录像工作模式。
在拍照模式，短按OK键，拍照功能模式。
在浏览文件模式，短按OK键，视频播放/暂停模式，在菜单或其他设置模式，为”确认“键。
四．菜单功能1.分辨率1）720P 是一款分辨率为1280*720的视频模式，录制视频清晰度适中，相应的视频储存适中。
2）1080P 是一款分辨率为1920*1080的视频模式，录制视频清晰度高，相应的视频储存较大。
2.双录录像同时录像两路镜头。
（选配）3.循环录影录像文件储存时间分别为3、5、10分钟一个文件选项，循环录影。
4.间隔录像录像文件以时间分别为100、200、500ms开始录影。
5.高动态范围时间水印时间水印是指在视频录制中或所拍照片所显示的时间，视频播放模式下时间会自行更新，有”打开“、”关闭“可选。
6.曝光补偿根椐当下视觉效果分别有+3、+2、+1、0、-1、-2六个选项供选择。
前言尊敬的用户：您好！首先非常感谢您使用我们公司的系列产品，能够为您服务是我们的荣幸！为确保您正确使用本公司产品，请仔细阅读本手册。
手册采用图文并茂的方式，配合文字的插图详细直观地阐述产品的操作，由于产品生产日期、批次不同，说明可能会与实际使用的产品有差异，请以实物为准。
最后再次感谢您的惠顾与支持，同时也希望您在使用过程中反馈一些宝贵意见。
因为这些意见，能够使我们不断地去完善产品。
因为我们都呼吁安全第一，生命无价！也希望每一位驾驶员都遵守好交通规则，快快乐乐地出门，平平安安地回家！祝各位：万事如意，事事顺心！一、外观及按键功能描述（以下所有图片仅供参考）操作功能演示●OK键/设置功能：录像和拍照确认按钮，摄像模式下，短按此键开始录像，再次短按停止录像。
●拍照模式下短按此键拍摄照片；菜单模式下为确认按钮，长按退出当前菜单界面。
●长按电源开关键：开/关机。
●上键：菜单选项中，向上选择功能键；长按打开/关闭WIFI。
录像界面中，短按开启/关闭录音。
●下键：菜单选项中，向下选择功能键；录像界面中，长按下键在摄像/拍照/回放之间相互切换，短按前后视频窗口切换。
●开机/屏保键：短按此键屏幕保护：长按此键关机或开机；二、功能简介需在待机界面长按OK键进入设置功能进行操作1、分辨率●系统默认4K，即前4K后1080P，可选择2K，即前2K后1080，1080P，即前1080P和后1080P可节省录像内存空间。
2、录像时长●启动汽车发动机，录像仪自动启动并开启记录功能，关闭汽车发动机，录像仪自动保存记录内容并关机。
●记录的影像分段保存于TF卡上，当TF卡存储满后录像仪将覆盖较早前录制的影像。
●记录的时间段可自行在菜单中设置，范围为：1分钟/3分钟/5分钟/三个档。
【注意】如果选择为“1/3/5”分钟这三个档中的任意一档时，当TF 卡存储满后录像仪将覆盖较早前录制的影像；前路普通文件夹为 front_norm / 后路普通文件夹 back_norm 前路加锁文件夹为 front_emr / 后路加锁文件夹 back_emr 前路拍照文件夹为 back_photo / 后路拍照文件夹 front_photo 温馨提示：在开机状态不允许插卡/拔卡!以免造成TF卡损坏。
高清车载摄像机感谢您购买高清车载摄像机。
本手册将详细说明如何正确的使用高清车载摄像机，同时提供给你详细的产品信息，包括操作，注意事项及技术规格等，使用前请仔细阅读本手册。
我们希望本产品能满足您的需求并长期服务于您产品图片功能介绍：1. USB接口 9. 镜头2. AV-OUT接口 10. 红外灯3．DC 5V电源输入 11. 开关键4. SD/MMC Card 插卡槽12. 录像/拍照键5. 喇叭 13. 2.4 寸 LCD显示屏6. 支架 14. 菜单键7. 麦克风 15. 16.上翻键/下翻键8.电池盖 17. 模式转换键配件●说明书●支架●USB 连接线●车载充电器(内包括12V/24V转5V电压转换器)使用操作两种充电模式:A) 使用可充电池充电方式: 1.）用USB线连接电脑进行充电 2.）或连接充电器进行充电B) 连接车充充电汽车启动后，机器将自动进入录像,此时机器会边充电边录像，当汽车熄火后，机器会自动保存前面录制的文档然后关机，也可以手动关闭摄像机，拍摄的文件会自动保存录像模式按下电源开关键或连接车充，DVR自动进入录像模式并开始录像（注意：使用前应先放入SD/MMC 卡）此时蓝色指示灯会闪动，录像文件存储到卡里，按下录像键停止录像，此时蓝色指示灯不再闪动拍照模式开机并按模式转换键转换进入拍照模式，按录像/拍照键进行拍照对焦功能在拍照模式或者在录像模下，按下上，下键屏幕会显示对焦倍数图标然后按上，下键去选择所要对焦的倍数（1倍~8倍）夜视模式在菜单设置选择夜视功能选项，然后选择开启选项此时机器将进入夜视功能，退出夜视功能选择关闭选项预览模式/删除模式开机并按两次模式转换键进入预览模式，按上，下键选择需要预览的文件，如果是视频文件，按录像键可以播放/暂停视频文件，然后按模式转换键可以停止播放的视频文件，如果要删除文件按下菜单键进入删除模式然后按上，下键去选择删除单张/全部/选择菜单然后按菜单键可以删除文件，也可以选择缩图显示/保护/循环播放/预缆播放音量的大小的功能。
汽车行驶记录仪使用说明书尊敬的用户，欢迎使用本公司汽车行驶记录仪，本产品将在提高行车安全性和快速处置事故、分清责任方面为您提供有效的帮助。
在您准备使用本产品之前，请仔细阅读本手册；一． 产品组件及特别说明：＊组件清单：1． 主机一台2． 吸盘一只3． 点烟器电源线一条4． USB 连接线一条5． 视频线一条6． 说明书一份购买产品后请小心打开包装盒，并核对包装盒里的附件，如发现产品有损坏及附件不齐情况时，请及时与当地经销商联系；＊ 产品位置示意图：1. V/P 切换开关（录像/拍照切换）9102. LED（开机指示灯/录像指示灯）3. STOP（停止键）4. HEC（定位灯开关/QVGA转换开关）5. RES（复位孔）6. TV（电视输入）7. USB接口8. DC接口9. SD卡位孔10．镜头11. 吸盘接口＊特别说明：本产品依照有关规定，承诺一个月包换，一年保修，自购买日起，请妥善保管好产品的保修卡及票据；凡是人为因素造成的产品损坏，不在保修范围之内；二．产品安装步骤：1.从包装盒中取出产品和吸盘，用吸盘下面铁脚片插入产品顶部的卡槽中后，将吸盘铁脚片上方的压轴扭紧；2.把产品镜头面朝汽车头方向，把吸盘底部放在汽车前面的档风玻璃上方，与玻璃贴紧，将吸盘底部的压轴压下，吸盘即可紧吸住玻璃；吸盘中间是采用软管材料，可以很方便的移动产品在固定状态时的方向；3.取出点烟器连接汽车电源，（汽车点烟器为直流电压12V输入，5V输出），汽车启动产品便进入开机；时间日期设定：（时间设置超级简单，无需任何同步软件）方法1) 第一次使用可以用USB线将机器与电脑连接，查看SD内文件，自动完成电脑与机器时间同步方法2）在电脑中新建一个TXT文档，重新命名为：Tag.txt，打开文档按下图格式设置好时间日期保存，把设置好的文本（TXT文档）放入SD中，把SD卡退出重新放入机器里面，在机器开机后就可以读到设置好的时间日期并在录像画面中显示出来；格式如下：[date]2009/02/1412:00:00三．产品主要参数：1．感光元件：CMOS /CCD2. 视频分辨率：640X480/320*2403.视角：70度-170度（可根椐客户要求配带镜头）4. 焦距范围：60CM～无限远5. 白平衡调节：自动6.录像文件格式：AVI格式7. 工作电压：输入DC12V～24V，输出5V8. 工作温度：-20—70四．产品功能及特点介绍：＊录像功能：1.开机后开机指示灯长亮，等待5秒后开始录像，同时录像指示灯闪烁；2.录像文件为AVI格式，5分钟一段进行保存，保存在SD卡里视频专用文件夹里面，卡满后循环，系统自动删除SD卡里最前面的拍摄的文件；3.录像时可通过 STOP (停止)键来停止录像，4.停止录像后通过 V/P （录像/拍照）切换开关进入拍照功能；5.停止录像后使用 HEC (定位灯/QVGA)键,可将录像时分辨率切换成320*240,切换时需要长按此键位4秒，录像指示灯闪烁一下，表现切换成功，切换后节省SD卡里空间，产品默认分辨率大小为640*480;＊拍照功能：1.开机通过 V/P 切换开关进入拍照功能，进入拍照功能后，录像指示灯会闪烁两下，表示已进入状态，进入后可通过停止键来进行拍照，完成一次拍照时录像指示灯会闪烁一下，表示此时照片已经保存好在SD卡图片专用文件夹里面；＊麦克风功能：1.产品录像时也将同步录音，录音文件和录像文件一起保存在一起；＊TV-OUT功能：SD卡里面的照片文件和视频文件可通过附件里的视频线连接电视查看；用STOP 键进行操件查看下一个文件，当查看到视频文件时会自动播放；在TV-OUT状态时长按STOP 键可以将SD卡里的文件清空格式化；＊ USB功能：SD卡里面的照片文件和视频文件可通过附件里面的USB线连接电脑查看；支持电脑自带的WindowsMedi player播放器及其它播放软件；* 延时功能:1.产品在汽车熄火后可延时工作15秒后保存文件后关机；* 镭射灯功能：1.镭射灯里打出的红光，可准确的调节镜头所拍摄的角度；2.通过短按 HEC 键进行操作，注意使用此键时不能超过三秒，否则将进入转换QVGA功能；* 自动复位功能：1.在产品死机无法进行工作的情况时，系统会在4分钟内完成自动复位，如系统没有检测到死机现象时可通过产品面板上的复位孔进行手动复位；*时间日期功能：1．接通电源后按住录像键进入时间同步状态，通过专用软件将电脑中的时间同步到机器当中，录像时会同步出现在录像画面中，操作方式参观附带软件；五．产品维护及注意事项：1.注意保持产品镜头和汽车玻璃上的干净；2.吸盘安装后，确认吸盘是否吸住玻璃，避免安装不好造成的产品摔坏；3.建议一周清理一次SD卡里面的文件,将重要的文件拷贝在电脑或其他磁盘里保存，并格式化SD卡，SD卡里视频文件数达到10000个时系统会自动格式化SD卡；4.注意电源输出电压伏数，本产品配送的点烟器是输出5V直流转换器；5. 产品在录像工作文件过多时，系统会自动生成一个MISC文件夹在SD卡里面，用于分析错误报告；若想将MISC文件夹去掉，请格式化或删除；。
行车记录仪使用说明行车记录仪是一种安装在车辆上，用于记录行车过程中的视频和音频的设备。
它可以记录车辆行驶的轨迹、速度、时间等信息，并在发生事故或纠纷时提供有力的证据。
本文将详细介绍行车记录仪的使用方法和注意事项。
一、安装与设置1. 安装：选择一个合适的位置，将行车记录仪固定在车辆的前风挡玻璃上，并确保其不会遮挡驾驶员的视线。
使用附带的固定支架或胶带进行安装，并确保固定牢固。
2. 电源连接：将行车记录仪与车辆的电源连接，通常是通过车辆的点烟器插座或直接连接到车辆的电源线路。
确保连接牢固，并测试行车记录仪是否能够正常工作。
3. 设置：按照说明书的指引，设置行车记录仪的时间、日期、录像分辨率等参数。
根据需要，还可以设置循环录像、碰撞感应、停车监控等功能。
二、使用方法1. 开机与关机：启动车辆后，行车记录仪会自动开机并开始录像。
关机时，行车记录仪会自动保存当前录像并关闭。
2. 录像模式：行车记录仪通常有循环录像和事件录像两种模式。
循环录像会不断覆盖旧的录像文件，以确保存储空间的充分利用。
事件录像会在发生碰撞或其他异常情况时自动保存当前录像文件，以免被覆盖。
3. 存储与查看：行车记录仪使用存储卡（通常是Micro SD卡）来保存录像文件。
可以通过USB接口将存储卡连接到电脑或其他设备上，查看和导出录像文件。
4. 碰撞感应：行车记录仪通常配备碰撞感应功能，当发生碰撞或急刹车时，会自动保存相关录像文件。
这对于事故责任的判断和保险理赔非常重要。
5. 停车监控：一些行车记录仪还具有停车监控功能，可以在车辆停放时进行录像。
这对于防止车辆被刮蹭或盗窃具有一定的作用。
三、注意事项1. 隐私保护：在使用行车记录仪时，应尊重他人的隐私权。
避免在私人场所或他人车辆内使用行车记录仪，以免侵犯他人的隐私。
2. 存储空间：行车记录仪的录像文件会占用存储卡的空间，因此需要定期清理存储卡或更换更大容量的存储卡。
3. 清洁与维护：定期清洁行车记录仪的镜头和外壳，以确保录像的清晰度和可靠性。
