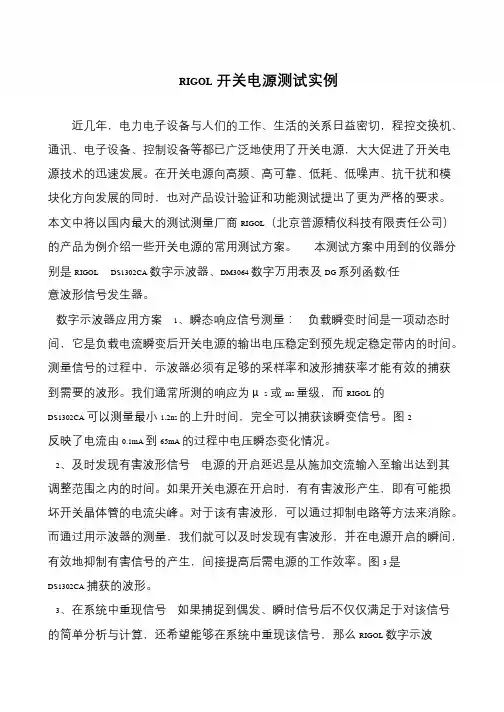

开关电源测试实例
近几年，电力电子设备与人们的工作、生活的关系日益密切，程控交换机、通讯、电子设备、控制设备等都已广泛地使用了开关电源，大大促进了开关电源技术的迅速发展。在开关电源向高频、高可靠、低耗、低噪声、抗干扰和模块化方向发展的同时，也对产品设计验证和功能测试提出了更为严格的要求。本文中将以RIGOL（北京普源精仪科技有限责任公司）的产品为例介绍一些开关电源的常用测试方案。本测试方案中用到的仪器分别是RIGOL DS1302CA数字示波器、DM3064数字万用表及DG系列函数/任意波形信号发生器。
数字示波器应用方案
瞬态响应信号测量
负载瞬变时间是一项动态时间，它是负载电流瞬变后开关电源的输出电压稳定到预先规定稳定带内的时间。测量信号的过程中，示波器必须有足够的采样率和波形捕获率才能有效的捕获到需要的波形。我们通常所测的响应为μs或ms量级，而RIGOL的DS1302CA可以测量最小1.2ns的上升时间，完全可以捕获该瞬变信号。图2反映了电流由0.1mA到65mA 的过程中电压瞬态变化情况。
及时发现有害波形信号
电源的开启延迟是从施加交流输入至输出达到其调整范围之内的时间。如果开关电源在开启时，有有害波形产生，即有可能损坏开关晶体管的电流尖峰。对于该有害波形，可以通过抑制电路等方法来消除。而通过用示波器的测量，就可以及时发现有害波形，并在电源开启的瞬间，有效地抑制有害信号的产生，间接提高后需电源的工作效率。图3是DS1302CA捕获的波形。
在系统中重现信号
如果捕捉到偶发、瞬时信号后不仅仅满足于对该信号的简单分析与计算，还希望能够在系统中重现该信号，那么RIGOL数字示波器与函数/任意波形信号发生器的无缝互连则可以提供完美的解决方案。DG3121A信号发生器可以通过专用接口直接访问DS1302CA的波形内存，从而在信号发生器上再现之前捕获的毛刺或偶发信号波形。通过这样的方法，可以再现信号，让测试测量更加方便。
同时测量输入输出信号
在开关电源测试中经常同时测量电路的输入和输出端，但输入和输出电压的差距较大给操作带来了一定难度。DS1302A的交替触发能够同时测量分析输入和输出两个信号，解决了操作上的难题。以往在中端示波器中，双通道同时显示时都是时基共用，而现在的产品就可用交替触发来实现两个通道各自有自己的时基，并且在各通道上可以选取不同的触发方式。如图5示，两个不同的信号，一个是Vpp=188V的信号，另一个是Vpp=102mV的信号，它们的频率分别为50Hz和20kHz。
捕获纹波和分析噪声
纹波和噪声是在所有其他参数恒定的条件下，在规定带宽内直流输出电压对其平均值的周期性和随机性偏离，它代表调整和滤波电路后面直流输出电压中所残存不需要的交流和噪声成分。纹波和噪声可以用有效值或峰峰值度量，峰峰值可以提供有关高幅度、短持续时间尖峰的信息，而有效值则有利于确定预期的信噪比。具体的讲，纹波是出现在输出端子间的一种
与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。图6是DS1302CA观察的纹波信号波形。
数字万用表应用方案
开关电源漂移测量
漂移主要指电源输出电流或电压的周期和随机偏离。开关电源的漂移测量需要很长时间，并对测量精度要求较高。实际测量中我们一般会把所有测量出来的数据做一个统计，然后在这个统计值的基础上计算出它的PPM值，总时间在24小时左右。这个测试过程不但枯燥而且很容易出错，为了能让工程师的测量变得更加方便，并且让测量误差降到最小，RIGOL 提供了DM3064万用表加PC控制的解决方案。
通常实验时，我们不但要满足测试精度和测试速度的高要求，还要保障一定量的测试时间。这样一来，如果长期值守，就难免会出现测量失误。为解决这个问题，我们可以通过计算机软件控制测量，让万用表采集每隔一段时间的电压、电流，而对于时间段的大小，工程师也可以任意设定，真正实现通过万用表轻松采集数据。DM3064可以实现一路最多采集200万个数据，如果要存储更多的数据也可以选择直接存储到U盘或者存储到电脑中。使用DM3064的方便之处在于数据采集后其自带软件可以直接完成数据保存，把数据保存为txt 或mdb数据库文件，以便于借助数学分析工具在电脑上直接对这些数据进行分析。
多路巡检测量
如果我们已经不满足于单路测量，希望实现多路同时测量，则可以选择DM3064的数据巡检功能多路巡检测量，最多能够实现一次同时测量16路信号。同时测量每个输出模块的电流电压后，可通过计算机软件统计出需要的数据，然后再对统计到的每路数据进行分析。如果我们想看数据在巡检时候的波形，也可以打开波形显示，观察数据巡检时候的数据变化曲线。在波形图中，我们可以通过Ultralogger软件在PC上很直观地看到电压电流变化曲线，RIGOL万用表针对数据的巡检和采集功能可以快速实现电流电压的巡检和数据采集。并且Ultralogger软件能通过GPIB和USB总线实现现场控制，也可以通过LAN实现远程控制，并且能把每个工作站的数据报告定期返回给远程的服务器。
温度测量
温度测量是电源产品测试过程中最重要的环节之一，现在的电源产品都要满足FEC、VDE、UL、CSA、FCC等温度测量标准，所以温度对于电源也是重要的测量参数之一。随着电源技术的进步，产品对温度的要求越来越高。在测量过程中，可以用DM3064万用表加上温度传感器把采集到的物理信号转化为电信号，然后转化为相应的温度值。同理，如果需要别的方面的应用，也可以使用相应的传感器进行测量，选择采集功能实现快速传感的测量功能。
其他应用测量
在开关电源行业中，需要模拟开关管开关的频率和同步频率来进行测量，在这类产品测试中，可以增加信号源来模拟开关电源在不同状态下的工作频率。也可以使用信号发生器发出的信号来模拟原控制信号。除了可以选择上面提到的DG3121A，还可以选择DG2000系列和DG1000系列的信号源。另外，可以把上面的仪器都集成到测试系统中去，把信号源、万用表、示波器、功率计等绑定在一起，通过软件的控制可以来实现不同性能及其输入输出特性的测试，实现生产线的自动化测试。
开关电源测试详细解说当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下：一、功能(Functions)测试： ?输出电压调整(Hold-on Voltage Adjust) ?电源调整率(Line Regulation) ?负载调整率(Load Regulation) ?综合调整率(Conmine Regulation) ?输出涟波及杂讯(Output Ripple & Noise, RARD) ?输入功率及效率(Input Power, Efficiency) ?动态负载或暂态负载(Dynamic or Transient Response) ?电源良好/失效(Power Good/Fail)时间 ?起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率： 电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。 为精确测量电源调整率，需要下列之设备： ?能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUIPCR 系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源，0---400V DC的直流电源）。 ?一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量V A WPF。 ?一个精密直流电压表，具备至少高于待测物调整率十倍以上，一般应用5位以上高精度数字表。 ?连接至待测物输出的可变电子负载。 *测试步骤如下：于待测电源供应器以正常输入电压及负载状况下热机稳定后，分别于低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。 电源调整率通常以一正常之固定负载(NominalLoad)下，由输入电压变化所造成其输出电压偏差率
适配器12V/1A测试报告方案基本参数一览 修订更新版本
注： 在原板上进行了以下修改： 1、变压器参数更新（进行成本优化） 2、输入电容修改为15uF/400V 3、输出二极管修改为SR3100 4、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀） 一.说明 此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。适合12W以内的适配器电源及小家电产品的应用。

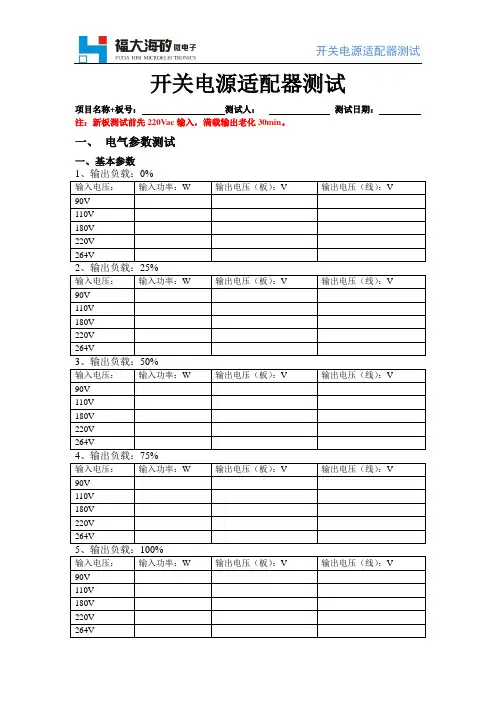

二.测试主要项目 1）电气参数测试 2）电性能参数测试 3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试 三.测试使用的仪器 1．输入交流调压器：AC POWER SOURCE APS-9501 2．输出电子负载：FT6301A 3．示波器：DSO-X-2022A （Agilent Technologies） 4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A 6．红外热成像仪Fluke Ti200 四.方案的实物图 五.主要项目测试记录 基本参数测试数据
：%（线末端测试）：%（线末端测试） 小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。 FD9020D 12V/1A适配器在空载~满载切换时，< VDD <，符合要求。 注：该方案VDD电压综合考虑系统的过功率保护及VDD过压保护功能，VDD电压受变压器的绕制工艺及漏感等参数影响较大，因此，若有更换变压器供应商时，请注意二次评测VDD 电压范围，以更完美匹配方案参数。 福大海矽可随时全方位协助该方案各项参数测试。 3）纹波噪声测试 测试条件：输入电压为220V，满载输出。
开关电源测试标准
开关电源的测试 良好的开关电源必须符合所有功能规格、保护特性、安全规范（如UL、CSA、VDE、DEMKO、SEMKO，长城等等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容能力（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他之特定需求等。 开关电源包括下列之型式： ·AC-DC：如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器) ·DC-DC：如可携带式产品(移动电话、笔计本电脑、摄影机，通信交换机二次电源) ·DC-AC：如车用转换器(12V～115/230V) 、通信交换机振铃信号电源 ·AC-AC：如交流电源变压器、变频器、UPS不间断电源 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： 一、功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后 续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)， 并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其 电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率：
主题：为方便做电源的朋友测试，特奉献此开关电源测试规范。[转] 为方便做电源的朋友测试，特奉献此开关电源测试规范。[转] wwxc： 开关电源测试规范 第一部分：电源指标的概念、定义 一．描述输入电压影响输出电压的几个指标形式。 1．绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既：K=△U0/△Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。急： S=△Uo/Uo / △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1．负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2．输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为 Ro=|△Uo/△IL| 欧。 三．纹波电压的几个指标形式。 1．最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2．纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既 y=Umrs/Uo x100% 3．纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。 这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。 四．冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A。 五．过流保护。是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对
开关电源测试规范 By ZGQ 一、概述 本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。 测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。下面是开关电源一些测试项目： 1.功能(Functions)测试： ·电压调整率测试(Line Regulation Test) ·负载调整率测试(Load Regulation Test) ·输出纹波及噪声测试(Output Ripple & Noise Test) ·功率因数和效率测试(Power Faction & Efficiency Test) ·能效测试（Energy Efficiency Test） ·上升时间测试（Rise Time Test） ·下降时间测试（Fall Time Test） ·开机延迟时间测试（Turn On Delay Time Test） ·关机保持时间测试（Hold Up Time Test） ·输出过冲幅度测试(Output Overshoot Test) ·输出暂态响应测试（Output Transient Response Test） 2.保护动作(Protections)测试： ·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short Circuit Protection) ·过电流保护(OCP, Over Current Protection) 3.安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 4.电磁兼容(Electromagnetic Compliance)测试： 5.可靠性(Reliability)测试： 6.其他测试： 二、电气特性(Electrical Specifications)测试
开关电源测试方法 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： *功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 *保护动作(Protections)测试：
·过电压保护(OVP, Over Voltage Protection) ·短路保护(Short) ·过电流保护(OCP, Over Current Protection) ·过功率保护(OPP, Over Power Protection) *安全(Safety)规格测试： ·输入电流、漏电电流等 ·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。 ·温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。 ·机壳接地：需於欧姆以下，以避免漏电触电之危险。 ·变压输出特性：开路、短路及最大伏安(VA)输出 ·异常测试：散热风扇停转、电压选择开关设定错误 *电磁兼容(Electromagnetic Compliance)测试： 电源供应器需符合CISPR 22、CLASS B之传导与幅射的4dB馀裕度，电源供应器需在以下三种负载状况下测试：每个输出为空载、每个输出为50%负载、每个输出为100%负载。 ·传导干扰/免疫：经由电源线之传导性干扰/免疫 ·幅射干扰/免疫：经由磁场之幅射性干扰/免疫
开关电源测试规范及报告一、电源基本情况 项目名称________________________, PCB板号__________________________ 使用温度范围：____________℃（若没有特殊要求，按照-15~55℃，） 输入电压范围：____________Vac（若没有特殊要求按照90-264Vac） 最大输出功率______W 二、电源原理图
三、带载能力与纹波测试 1. 测试方法 分别在不同输入电压下（额定电压、最小电压、最大电压），不同的环境温度（室温、最低温度、最高温度），测试各输出支路的负载电流为空载/半载/满载时的电压值与纹波，保存典型波形图。若实际电路中某支路不会出现空载情况，可不测空载。满载时的负载电流取实际最大工作电流的1.2倍。 2. 测试记录 输出1：反馈主路设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围______ 输出２：设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围_______ 输出3：设计输出___V, 最大负载____A,电压允许范围_____，纹波允许范围________
四、整流二极管反向耐压测试 1. 测试方法 分别在不同输入电压下（额定电压、最小电压、最大电压），不同的环境温度（室温、最低温度、最高温度），测试各输出支路在满载时整流二极管的反向峰值电压，保存典型波形图。 2. 测试记录 五、VDS电压测试 1. 测试方法 分别在不同输入电压下（额定电压、最大电压），测试电源芯片的MOSFET的VDS在变压器为空载/半载/满载时的峰值电压，保存典型波形图。分别测试5次启动过程和稳态过程。
开关电源测试步骤(图文解说) 一、开关电源工作原理 1、开关电源是一种高频开关式的能量变换电子电路，常作为设备的电源供应器，常见变换分类有：AC-DC、DC-DC、DC-AC 等。 2、开关电源原理框图 (1) 市电进入电源后，首先经过是最前级的EMI 滤波电路部份，EMI 滤波的主要作用是滤除外界电网的高频脉冲对电源的干扰，同时还有减少开关电源本身对外界的电磁干扰。实际上它是利电感和电容的特性，使频率为50Hz 左右的交流电可以顺利通过滤波器，而高于50Hz 以上的高频干扰杂波将被滤波器滤除。 (2) 经过EMI 滤波，所得到较为平整的正弦波交流电被送入前级整流电路进行整流，整流工作都由全桥式整流二极管来担任。经过全桥式整流二级管整流后，电压全部变成正相电压。不过此时得到的电压仍 然存在较大的起伏，这就必须使用高压滤波电容进行初步稳压，将波形修正为起伏较小的波形。 (3) 把直流电转化为高频率的脉动直流电，这一步由控制电路来完成。输出部分通过一定的电路反馈 给控制电路，控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。控制电路目 前已集成化，制成了各种开关电源用集成电路。 (4) 把得到的脉动直流电，送到高频开关变压器进行降压。再由二极管和滤波电容组成的低压滤波电 路进行整流和滤波就得到了设备上使用的纯静的低压直流电。 3、开关电源特点：
(1) 开关电源是一种非线性电源，体积和重量轻。 (2) 功率晶体管工作在开关状态，晶体管上的功耗小，转化效率高 二、开关电源测试方法 1、测试项目：环路增益、输出阻抗、输出纹波、开关噪声等 2、环路增益测试： 开关电源电路可以看作是一个简单的反馈控制系统 一个负反馈回路，当GH=-1 的时候会产生自激(GH 称为开环增 益)。分解为:幅度条件：|GH|=1、相位条件：GH 的相位Φ=-180o 开环特性是一个很重要的参数，表征反馈系统的稳定性。通常用增益裕量和相位裕量来表示：增益裕量：Φ=-180o时，0-Gain(dB) 相位裕量：Gain=0 时，Φ-(-180o) 通常用波特图来表示
开关电源的测试 良好的开关电源必须符合所有功能规格、保护特性、安全规范（如UL、CSA、VDE、DEMKO、SEMKO，长城等等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容能力（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他之特定需求等。 开关电源包括下列之型式： ·AC-DC：如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器) ·DC-DC：如可携带式产品(移动电话、笔计本电脑、摄影机，通信交换机二次电源) ·DC-AC：如车用转换器(12V～115/230V) 、通信交换机振铃信号电源 ·AC-AC：如交流电源变压器、变频器、UPS不间断电源 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： 一、功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)， 并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率： 电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。此项测试系用来验
适配器12V/1A测试报告 方案基本参数一览 输入电压90~264Vac （恒压<±1%）输出规格12V/1A 输出纹波29mV@220Vac满载转换效率85.11% @220Vac，满载 待机功耗<110mW 拓扑结构反激式 VDD电压15.48V~26.48V（正常范围）CS波形正常 VDS峰值519V@264Vac<600V FB纹波237mV（正常范围） 其他说明：本测试报告针对XXX12V1A适配器成本优化方案（变压器资料如下图），福大海矽竭诚为客户提供完善到位的服务。 变压器版本：V2（20150831） 1、各绕组绕制参数见下表所示EE19立式骨架 绕序绕 组 线径*根数 脚位圈数套管（L） 绝缘胶带 9.0mm/Ts 绕线方式 进 脚 出 脚 Ts 进出 1 N1 ￠0.19mm*1（2UEW） 2 3 68 加套管 2 N2 ￠0.35mm*2(TEX-E) 三层绝缘线 10 8 21 加套 管 加套 管 3 N3 ￠0.19mm*1（2UEW） 3 1 68 5 N4 ￠0.19mm*1（2UEW） 5 4 28 制作说明： 1. 骨架EE19立式脚距4mm 排距10.3mm PC40磁芯Ae为23mm2 2. 电感量Lp(1→2)=2mH，漏感为Lp的5%以下 3. 初级对次级打3000V AC漏电流<2mA/60s 4. 初级对磁芯打15000V AC漏电流<2mA/60s 5. 次级对磁性打15000V AC漏电流<2mA/60s 6. DC500V绕组与磁芯之间1min大于100mΩ 7. DC500V绕组与绕组之间1min大于100mΩ 注：PIN3、PIN6、PIN7、PIN9需剪脚 版本更新说明： 1、初始版本V1（20150721） 2、版本V2（20150831）调整初次级匝数，次级由飞线改为插脚，去掉铜带屏蔽，去掉磁芯接地（进行成本优化）
电源测试报告 一、功率因数与效率测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃； 3、测试方法： 1）、依规格设定测试条件；输入电压、输入频率、最大负载； 2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout; 3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪; 4、测试数据 二、能效测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A; 3、测试方法： 1）、在测试前将产品在标称负载条件下预热1分钟; 2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率； 3）、在空载时记录输入功率与输入电流。 4、测试数据 三、纹波与噪声测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃； 3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声； 4、测试数据及最大幅值的波形。 四、上升/下降时间测试 1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器； 2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；
开关电源的测试步骤 良好的开关电源必须符合所有功能规格、保护特性、安全规范（如UL、CSA、VDE、DEMKO、SEMKO，长城等等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容能力（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他之特定需求等。 开关电源包括下列之型式： AC-DC：如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器) · DC-DC：如可携带式产品(移动电话、笔计本电脑、摄影机，通信交换机二次电源) · DC-AC：如车用转换器(12V～115/230V) 、通信交换机振铃信号电源· AC-AC：如交流电源变压器、变频器、UPS不间断电源开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： 一、功能(Functions)测试： 输出电压调整(Hold-on Voltage Adjust) 电源调整率(Line Regulation) 负载调整率(Load Regulation) 综合调整率(Conmine Regulation) 输出涟波及杂讯(Output Ripple & Noise, RARD) 输入功率及效率(Input Power, Efficiency) 动态负载或暂态负载(Dynamic or Transient Response) 电源良好/失效(Power Good/Fail)时间 起动(Set-Up)及保持(Hold-Up)时间
开关电源测试规范 (2007-12-22 17:15) 分类：电源技术类文章 开关电源测试规范 一、安全标准检查工作指导 5 1、高压测试 5 2、低输入电压产品使用1800VAC作高压测试 5 3、绝缘测试 5 4、漏电流测试 5 5、接地测试 5 6、输入电流测试 5 7、输入端的剩余电压 5 8、各输出端的最大VA 5 9、异常操作测试 6 9.2、特低输入电压测试 6 9.3、特高电压测试 6 9.4、过载测试 6 9.5、长时间的过压保护测试 6 9.6、适配器内可熔断电阻的安全测试 7 10、异常处理测试 7 10.1、严格的跌落测试(对于AC适配器) 7 10.2、严格的震动测试(对于AC适配器) 7 11、可见的潜在安全问题检查 7 11.1、输贴片电容的检查 7 11.2、AC输入线的检查 7 11.3、DC输出线的检查 7 11.4、热组件 8 12、可燃性检查 8 13、各种检查 8 13.1、组件检查 8 13.2、标贴检查 8 13.3、空间及爬电距离 8 二、环境条件测试 8 1、高温测试 8 2、低温操作测试 8 3、高湿操作测试 8 4、高低温储存循环测试 8 5、高湿储存测试 8 6、振动测试 9 6.1、非工作状态测试 9 6.2 工作状态振动测试 9 7、跌落测试 9 三、静态工作特性测试 9 1、输出电压与电流调整范围 (需在高、低、常温下进行测试) 9 2、效率测试 (高、低、常温三种条件下进行) 10
3、起机输入电压测试 (高、低、常温三种条件下进行) 10 4、输入电压临界电测试(高、低、常温三种条件下进行) 10 5、输出电压电流特性曲线测试 (高,低,常温三种条件下进行) 10 6、输出共模噪音电压测试 (在规格中有要求才做) 10 7、可听噪音测试 10 四、动态性能测试 10 1、浪涌电流测试 10 1.1、室温冷起机 10 1.2、室温热起机 11 2、开关机时输出电压过冲与欠冲测试 11 3、开机延时及输及电压间跟从测试 11 4、开机维持时间 12 5、阶跃负载响应测试 (此测试项须进行低温、常温、高温三种条件的测试) 12 6、POWER GOOD /FAIL TEST 12 五、开短路测试 12 1、测试范围 12 2、测试标准 13 3、测试方法(TEST METHOD) 13 3.1、开短路测试(Open short method) 14 3.2、在测试过程中和测试后要观察的项目(Utems to observe doing or after open short) 14 六、可靠性测试 15 1、电解电容寿命的检测 15 2、RUBYCON公司的电容寿命计算公式 16 3、温升测试 16 3.1、外壳温升 16 3.2、零件温升 16 3.3、火牛温升 17 3.4、电容温升测试 17 3.5、高温开关机测试 17 3.6、MTBF(平均无故障时间计算) 17 3.7、组件失效率的计算 17 七、组件使用率测试工作指导 18 1、测试范围 18 2、测试条件 18 3、用率要求 18 4、测试方法 18 4.1、电阻 19 4.2、电解电容使用率测试 19 4.3、电容 20 4.4、陶瓷电容 20 4.5、晶体三极管和场效应管 20 4.6、二极管 20 4.7、稳压二极管 20
开关电源电性能测试标准和方 法 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
开关电源电气性能测试标准和方法 I.测试标准 一.电性能标准 1.输入电压100-240VAC 2.输入频率47-63Hz 3.总谐波失真小于20% 4.功率因数大于90% 5.效率大于90% 6.电压调整率小于2% 7.负载调整率小于2% 二.耐用性标准 1.开路保护 2.短路保护 3.过功率保护 4.抗雷击大于4KV 5.环境温度-40℃~70℃ 6.电源电压开关次数大约于1000次 7.寿命大于50000Hr 三.防护等级标准 1.IP67: II.测试方法 一.电性能测试方法 1.设备：数字电参数测量仪，万用表，调压器，可调负 载。 2.测试方法：电源接标称功率的80%-90%的负载。串于数 字电参数测量仪后，开灯测量。调压器先将电源电压调 至AC100V,60Hz。测量开关电源的输出电压并记录。再将 电源调至AC240V,50Hz。测量开关电源的输出电压并记 录。计算出输出电压相对变化量。输入电压标称值 220VAC，50Hz时，可调负载在标称值的10%-100%范围
变化，测量开关电源的输出电压并记录。计算出输出电 压相对变化量。 二耐用性测试方法: 1.设备：雷击测试仪,万用表, 可调负载,恒温箱，计数 器，时钟，老化台。 2.开路保护：电源输出端不接入负载，接通额定电压并 持续1Hr后，再接入标称负载，电源应能正常工作。 3.短路保护：电源输出端正负极直接短路，接通额定电 压并持续1Hr后，再断开正负极短路装置，接入标称 负载，电源应能正常工作。 4.过功率保护：当输出端接入超出标称值负载时，电源 应自动降低功率输出。 5.抗雷击保护：雷击测试仪 6.环境温度测试：恒温箱温度调至60℃，开关电源置于 恒温箱内，外接正常负载。开灯并持续1Hr。然后将 开关电源移至-25℃的恒温箱内，开灯并持续1Hr。如 此循环5次。 7.电源电压开关测试：在额定电源电压下，电源开启和 关闭各30s。无负载情况下循环200次。最大负载情 况下循环800次。 8.寿命测试:路灯置于老化台上，持续工作。直至开关电 源无法工作。记录时间。 三防护等级测试方法： 1.设备：水箱，时钟。 2.测试方法：在标准大气压下，开关电源置于水箱 中，样品底部距水底至少1米，样品顶部距水面至 少0.15米。时间30分钟。
开关电源常规测试项目 目录 1、功率因素和效率测试 2、平均效率测试 3、输入电流测试 4、浪涌电流测试 5、电压调整率测试 6、负载调整率测试 7、输入缓慢变动测试 8、纹波及噪声测试 9、上升时间测试 10、下降时间测试 11、开机延迟时间测试 12、关机维持时间测试 13、输出过冲幅度测试 14、输出暂态响应测试 15、过流保护测试 16、短路保护测试 17、过压保护测试 18、重轻载变化测试 19、输入电压变动测试 20、电源开关循环测试 21、元件温升测 试 22、高温操作测试 23、高温高湿储存测试 24、低温操作测试 25、低温储存测试 26、低温启动测试 27、温度循环测试 28、冷热冲击测试 29、绝缘耐压测试 30、跌落测试 31、绝缘阻抗测试 32、额定电压输出电流测试 1. POWER FACTOR & EFFICIENCY TEST / 功率因素和效率测试 一、目的 :
测试 S.M.P.S. 的功率因素 POWER FACTOR, 效率 EFFICIENCY(规格依客户要求设计). 二. 使用仪器设备 : (1). AC SOURCE / 交流电源; (2). ELECTRONIC LOAD / 电子负载; (3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表; (4). AC POWER METER / 功率表; 三. 测试条件 : 四、测试方法 : (1). 依规格设定测试条件: 输入电压, 频率和输出负载. (2). 从 POWER METER 读取 Pin and PF 值, 并读取输出电压, 计算 Pout. (3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%； 五. 测试回路图 :
开关电源电气性能测试标准和方法 I. 测试标准 一.电性能标准 1. 输入电压100-240VAC 2. 输入频率47-63Hz 3. 总谐波失真小于20% 4. 功率因数大于90% 5. 效率大于90% 6. 电压调整率小于2% 7. 负载调整率小于2% 二.耐用性标准 1. 开路保护 2. 短路保护 3. 过功率保护 4. 抗雷击大于4KV 5. 环境温度-40C?70C 6. 电源电压开关次数大约于1000 次 7. 寿命大于50000Hr 三.防护等级标准 1. IP67: II. 测试方法 一. 电性能测试方法 1. 设备：数字电参数测量仪，万用表，调压器，可调负载。 2. 测试方法：电源接标称功率的80%-90%的负载。串于数字 电参数测量仪后，开灯测量。调压器先将电源电压调至 AC100V,60Hz。测量开关电源的输出电压并记录。再将电源调至 AC240V,50Hz。测量开关电源的输出电压并记录。 计算出输出电压相对变化量。输入电压标称值220VAC ，50Hz 时，可调负载在标称值的10%-100%范围变化，测量开关电源 的输出电压并记录。计算出输出电压相对变化量。
二耐用性测试方法: 1. 设备：雷击测试仪,万用表, 可调负载, 恒温箱，计数器，时 钟，老化台。 2. 开路保护：电源输出端不接入负载，接通额定电压并持续1Hr 后，再接入标称负载，电源应能正常工作。 3. 短路保护：电源输出端正负极直接短路，接通额定电压并持续 1Hr 后，再断开正负极短路装置，接入标称负载，电源应能正 常工作。 4. 过功率保护：当输出端接入超出标称值负载时，电源应自动降 低功率输出。 5. 抗雷击保护：雷击测试仪 6. 环境温度测试：恒温箱温度调至60C，开关电源置于 恒温箱内，外接正常负载。开灯并持续1Hr 。然后将开关 电源移至-25 C的恒温箱内，开灯并持续1Hr。如此 循环5 次。 7. 电源电压开关测试：在额定电源电压下，电源开启和关闭各 30s。无负载情况下循环200次。最大负载情况下循环800 次。 8. 寿命测试:路灯置于老化台上，持续工作。直至开关电源无法 工作。记录时间。 三防护等级测试方法： 1. 设备：水箱，时钟。 2. 测试方法：在标准大气压下，开关电源置于水箱中，样 品底部距水底至少1 米，样品顶部距水面至少0.15 米。时 间30 分钟。

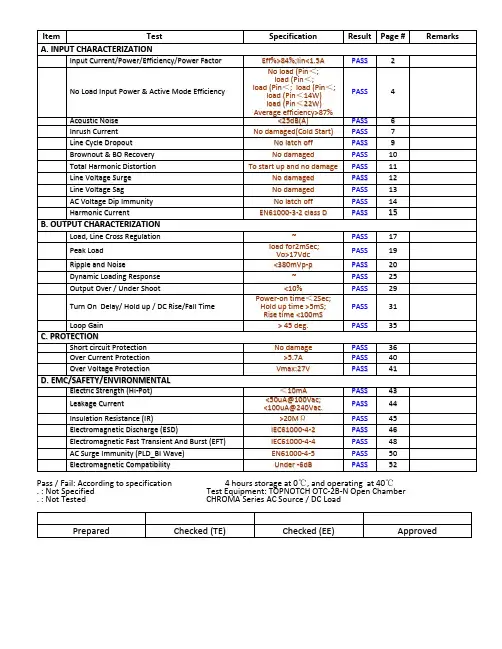

Pass / Fail: According to specification 4 hours storage at 0℃, and operating at 40℃ . : Not Specified Test Equipment: TOPNOTCH OTC-2B-N Open Chamber . : Not Tested CHROMA Series AC Source / DC Load
A. INPUT CHARACTERIZATION INPUT CURRENT/POWER/EFFICIENCY/POWER FACTOR Test conditions: The unit is set at maximum load and the input voltage is varied from the minimum to the maximum value. Efficiency is computed and Power Factor is either computed or measured after 10 minutes warm up at least. Test equipment: Chroma Model 8000 Power Supply Auto Test System Chroma Model # 6590 9KVA Low Impedance AC Source Chroma Model # 630X0 DC Load Chroma Model # 6630 Power Analyzer Pass/Fail criteria: The unit test shall meet the specification requirements. Test result: PASS @25C Vin(Vac)Freq(Hz)Iin(A)Pin(W)Vout(V)Pout(W)Pd(W)PF Eff(%) Vin(Vac)Freq(Hz)Iin(A)Pin(W)Vout(V)Pout(W)Pd(W)PF Eff(%)
开关电源测试规范 第一部分：电源指标的概念、定义 一．描述输入电压影响输出电压的几个指标形式。 1．绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既： K=△U0/△Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo 与输出电网Ui的相对变化量△Ui之比。急： S=△Uo/Uo/ △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。 3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1．负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2．输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL|欧。 三．纹波电压的几个指标形式。 1．最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2．纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既 y=Umrs/Uo x100% 3．纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即： 纹波电压抑制比=Ui~/Uo~ 。 这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。 四．冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A。
开关电源测试方案 开关电源因其效率高，体积小而被电子企业广泛应用，以下是自己在工作中总结出来的测试方法和测试项目，在电源设计时若能充分考虑到这些方面，那么其产品将会被越来越多的客户所使用。 现在的电子产品对电源的要求有所提高，大部分是关心其稳定性，输入电压的范围，输出稳定性，输出谐波大小，在工作中发现有些电源的纹波较大，导致设备不工作，因此这也是影响电源发展的一个方面。 电源实际工作在电路中，最关心的还是源效应（电压调整率），因为电路确定后，负载已基本确定，负载的影响明显小于输入电压对电源的影响，此外还要注意电磁干扰，在电子环境中，电磁干扰对电源的工作会产生一定的影响，源效应和负载效应小的电源其稳定性较好，在电源设计中应考虑到这些方面。 随着国家强制认证的实施，电磁干扰和电磁抗干扰技术逐步提上日程，新电源的设计应通过电磁兼容性试验，才能保证产品在市场中流通。 一、测试项目 需测项目包括开关电源空载输出、额定负载时电压和电流输出、源效应、负载效应、纹波、耐压和绝缘电阻、短路保护（或过流保护点）。 测试参考各开关电源给出的详细参数说明书进行。 对于较重要的或功率在几十瓦以上的电源，其效率（或内部功率器件的工作温度）直接决定了它的可靠性、故障率，应予测试；此外尚有多项其他指标应根据不同要求安排测试，我爱方案网指出突加负载输出电压的瞬时跌落及其恢复时间、AC/DC 电源的输入功率因数和波形峰值比、电源的各项EMC 指标以及温度系数、时间稳定性等。 二、测试要求 1、测试人员需能正确使用数字万用表，识别开关电源的管脚图，能调节功率电源的输出电压，具有电相关知识。 2、测试仪器要求尽量使用精度高、分辨率高的仪器仪表，根据实际情况，选择使用仪器。 3、一般常规测试是在常温常压下测试的，对测试条件有特殊要求的需在要求条件下进行测试（比如有的需要模拟工作现场的环境，如室外、阴雨、暴晒等）。 三、测试方法和过程 3.1空载输出电压
开关电源技术实验指导书 信息工程学院电气及自动化教研室 2009.04.18
实验一电流控制型脉宽调制开关稳压电源研究 一．实验目的 1．掌握电流控制型脉宽调制开关电源的工作原理，特点与构成。 2．熟悉电流控制型脉宽调制芯片UC3842的工作原理与使用方法。 3．掌握开关电源的调试方法与参数测试方法。 二．实验内容 1．利用芯片UC3842，连接实验线路，构成一个实用的开关稳压电源电路。 2．芯片UC3842的波形与性能测试 （1）开启与关闭阀值电压。 （2）锯齿波，包括周期、占空比、幅值等，并与理论值相比较。 （3）不同负载以及不同交流输入电压时的输出PWM波形，并与正确波形相对比。 （4）反馈电压端（即UC38422号脚）与电源端（即7号脚）波形。 （5）输出PWM脉冲封锁方法测试。 3．开关电源波形测试 （1）GTR集电极电流与集-射极电压波形。 （2）变压器原边绕组两端波形。 （3）输出电压V O波形。 4．开关电源性能测试 （1）电压调整率（抗电压波动能力）测试。 （2）负载调整率（抗负载波动能力）测试。 （3）缓冲电路性能测试。 三．实验系统组成及工作原理 电源装置是电力电子技术应用的一个重要领域。其中高频开关式直流稳压电源由于具有效率高，体积小和重量轻等突出优点，获得了广泛的应用。 开关电源的控制电路可分为电压控制型和电流控制型。前者是一个单闭环电压控制系统，后者是一个电压、电流双闭环控制系统，电流控制型较电压控制型有不可比拟的优点。 具体实验原理可参见附录。 具体线路见图5—4。 四．实验设备和仪器 1．MCL-08直流斩波及开关电源实验挂箱 2．双踪示波器 3．万用表 五．实验方法
