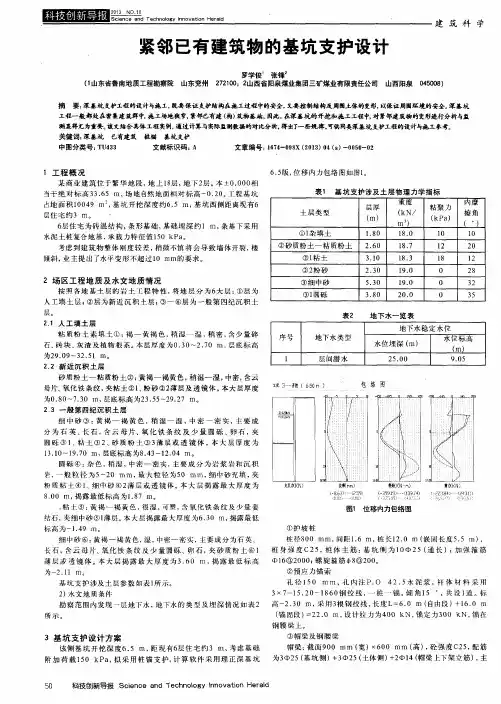

紧邻已有建筑物的基坑支护设计
摘要：深基坑支护工程的设计与施工，既要保证支护结构在施工过程中的安全，又要控制结构及周围土体的变形，以保证周围环境的安全。深基坑工程一般都处在密集建筑群中，施工场地狭窄，紧邻已有建（构）筑物基础，因此，在深基坑的开挖和施工工程中，对紧邻建筑物的变形进行分析与监测显得尤为重要。该文结合具体工程实例，通过计算与实际监测数据的对比分析，得出了一些规律，可供同类深基坑支护工程的设计与施工参考。
关键词：深基坑已有建筑桩锚基坑支护
1 工程概况
某商业建筑位于繁华地段，地上18层，地下2层。本±0.000相当于绝对标高33.65m，场地自然地面相对标高-0.20。工程基坑占地面积10049m2，基坑开挖深度约6.5m，基坑西侧距离现有6层住宅约3m。
6层住宅为砖混结构，条形基础，基础埋深约1m，条基下采用水泥土桩复合地基，承载力特征值150kPa。
考虑到建筑物整体刚度较差，稍微不慎将会导致墙体开裂，楼倾斜，业主提出了水平变形不超过10mm的要求。
2 场区工程地质及水文地质情况
探讨工程深基坑支护设计与施工 发表时间：2016-03-16T12:10:38.873Z 来源：《基层建设》2015年22期供稿作者：桑宽林 [导读] 江苏省江南建筑技术发展总公司随着城市中心大量建筑的涌现，深基坑工程越来越多，同时密集的建筑物、大深度的基坑周围复杂的地下设施。 桑宽林 江苏省江南建筑技术发展总公司江苏南京 210000 摘要：深基坑支护设计与施工是一项技术要求高、风险大、操作复杂、涉及内容较广的具体工作内容，其设计与施工必须了解掌握地址情况，根据地址情况设计合理的设计方案，通过大量的工程实践信息来检验、修正，以提高每个深基坑工程的安全性，深基坑设计与施工是当前城市高层、超高层建筑突显的技术难题。 关键词：建筑工程；深基坑支护；设计与施工；管理 随着城市中心大量建筑的涌现，深基坑工程越来越多，同时密集的建筑物、大深度的基坑周围复杂的地下设施，使得深基坑工程支护得到广泛的重视和应用。深基坑支护的目的在于确保坑壁的稳定和施工安全，同时确保邻近建筑物、构筑物及地下管线的安全，有利于地下室开挖和建造保证支护施工方便和经济合理，所以支护体系的选用原则是安全、经济、方便施工。安全不仅指支护体系本身安全，保证基坑开挖、地下结构施工有利，而且要保证邻近建（构）筑物和市政设施的安全和正常使用；经济不仅指支护体系的工程费用，而且要考虑工期和安全储备等综合因素是否经济合理；方便施工要考虑挖土费用、机械设备、材料选用尽可能做到因地制宜和节省工期，提高支护体系的可靠性。 一.工程概况 河海大学江宁校区西区189亩实验基地振动台基坑围护工程位于佛城西路南侧。该工程由南通华荣建设集团总承包，南京长江都市建筑设计研究院设计。江苏华建岩土工程有限公司桩基施工。 本工程±0.00相当于绝对标高19.40m，地下室垫层底标高为－6.8m，现场地面平均高程按－0.55m，土方总开挖量约2万立方。 考虑本工程特点，依据安全、经济、施工可行性、环保等原则，该基坑采取以下支护方案： 1、基坑各侧均采用钻孔灌注排庄加 2 排搅拌桩阻支护方案，拐角处均设置斜支撑。基坑内和外围分布20口管井降水。 基坑支护工程量如下：￠700搅拌桩共950根，深15左右，约7000m?，￠900灌注桩共200根，深20左右，约3500m?。单排锚索50根作为水平支锚。 1.1工程地质条件 根据岩土工程勘察报告（略） 1.2本工程重点、难点分析 本工程施工具有任务重、工序多的特点，具体表现如下 ㈠施工重点 由于地质资料不一定能完全反反映实际情况，故应依据现场开挖情况，发现不一致的，及时同甲方及监理协商，适当改进施工方案； 1.雨季施工时，应合理做好分区域排水工作。并加快开挖和施工进度，避免基坑暴露时间过长。加强坑底地下水位监测。 2.施工过程重做好基坑的变形监测，应由有资质的监测单位对基坑支护结构和周边已建建筑物进行变形监测，掌握基坑的位移量和变化速率，并及时将位移情况反映给相关单位及以便及时采取措施； 3.考虑到场地的复杂性，土层厚度变化很大，在开挖过程中应充分考虑时空效应，严格按“分层、分段、分区域”的原则开挖土方，明确各层段的先后施工顺序。 ㈡施工难点 1.由于场地周边有市政管网，施工时要妥善考虑，周密安排，切实做好坑边的地下管线调查工作，并做好地下管线保护和坑边的安全防护工作，设置防护栏和警示标志等设施； 2.本工程期短，不同机械要相互交叉施工，与总承包施工交叉，施工时应合理安排机械行走路线，避免相互交叉干扰。 3.施工地点位于居民聚集区，应切实采取避免扰民的措施，做好防尘降噪工作，减少与周边群众的干扰与矛盾，同时应做好施工区的交通管理，避免事故发生。 二.深基坑支护施工 2.1 施工前的准备 施工前首先要做好准备工作，在开工前几天就编制专项施工方案，并及时上报监理。并在开工前对方案进行专家论证，为减少期间的时间差，监理应抓紧批复并及时返回到施工单位，接着施工单位将文件下达到每个施工人员，施工工作才能正式开始进行。为了使工程施工过程中的问题能及时找到解决方案，还可以在施工前留下设计人员的联系方式，以便出现问题的时候及时进行沟通。 2.2 加强施工过程的控制 施工期间应强度安全文明施工和施工质量，每个施工人员都要必须具备严格的安全意识和质量意识，基坑支护单位技术负声责人和安全员应向所有施工人员进行技术交底和安全交底。并严格按照基坑支护设计、基坑支护组织设计、技术交底和相关规范等进行施工。施工过程中如果出现问题，现场负责人要根据实际情况向设计人员汇报，设计人员有爱及时根据现场问题进行处理与设计变更。 2.3 减少地下水对基坑稳定的影响 据统计 60％以上的基坑事故都与地下水相关，在软弱地层深基坑开挖过程中，地下水位对基坑的稳定性具有决定性的作用。当地下水的流动，在粉土中产生渗流，地下水渗流受到岩土颗粒或隙壁阻碍而施加于粉土的压力必然会冲刷掉-部分比较小的颗粒，进而在一定程度上破坏了土体的强度，影晌深基坑的稳定。在基坑开挖之前，应加快地下水的抽降，以保证基坑开挖的正常进行和基础底板的正常施工。当能保证基础底板正常施工后，应严格限制地下水的继续抽降。施工时必须保证泄水孔的质量，保证基坑边坡土体内积水快速从泄水孔排出。否则，坡内土体会因积水饱和而导致基坑变形乃至破坏。因为地下水可改变粉土的应力状态和力学性质，通过孔隙静水压力作用，弱化了土体自身的物理力学性质和支护结构的支护强度，刚氐粉土的强度，致成为边坡破坏起主导作用的触发因素。对于边坡内土体积水，
深基坑支护设计深基坑支护设计 1 1 1 ---------------------------------------------------------------------- [ 支护方案 ] ---------------------------------------------------------------------- 排桩支护 ---------------------------------------------------------------------- [ 基本信息 ] ---------------------------------------------------------------------- 内力计算方法 增量法 规范与规程 《建筑基坑支护技术规程》 JGJ 120-99 基坑等级 一级 基坑侧壁重要性系数γ0 1.10 基坑深度H(m) 13.800 嵌固深度(m) 5.200 桩顶标高(m) 0.000 桩截面类型 圆形 └桩直径(m) 0.800 桩间距(m) 1.400 混凝土强度等级 C25 有无冠梁 有 ├冠梁宽度(m) 0.800 ├冠梁高度(m) 0.500
└水平侧向刚度(MN/m) 40.000 放坡级数 0 超载个数 1 支护结构上的水平集中力0 ---------------------------------------------------------------------- [ 超载信息 ] ---------------------------------------------------------------------- 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m) 20.0000.000 6.000 2.000------ 1 ---------------------------------------------------------------------- [ 土层信息 ] ---------------------------------------------------------------------- 土层数 5坑内加固土 否 内侧降水最终深度(m)17.000外侧水位深度(m)17.000内侧水位是否随开挖过程变化否内侧水位距开挖面距离(m)--- 弹性计算方法按土层指定ㄨ弹性法计算方法m法 ---------------------------------------------------------------------- [ 土层参数 ] ---------------------------------------------------------------------- 层号土类名称层厚重度浮重度粘聚力内摩擦角 (m)(kN/m3)(kN/m3)(kPa)(度) 1素填土 1.0018.0--- 5.0010.00 2素填土 3.0018.0---20.0015.00 3细砂11.0019.6---0.0028.00 4粘性土 2.1019.810.023.7012.40 5细砂10.6019.610.0------ 层号与锚固体摩粘聚力内摩擦角水土计算方法m,c,K值抗剪强度擦阻力(kPa)水下(kPa)水下(度)(kPa) 140.0---------m法7.50---260.0---------m法25.00---360.0---------m法64.40---460.023.7012.40合算m法35.40---570.00.0028.00分算m法64.40--- ---------------------------------------------------------------------- [ 支锚信息 ] ---------------------------------------------------------------------- 支锚道数3
第二章地基处理与基坑支护工程 说明 一、本章节定额包括地基处理和基坑与边坡支护两节。 二、地基处理 1、换填垫层 （1）换填垫层项目适用于软弱地基挖土后的换填材料加固工程。 （2）换填垫层夯填灰土就地取土时，应扣除灰土配比中的黏土。 2、强夯地基 （1）强夯定额综合了各夯的布点、程序和间隔距离。 （2）强夯定额已综合强夯机具的规格和数量、强夯的锤、钩架等材料摊销费。 （3）设计要求在夯坑内填充级配碎石，不论就地取材或由场外运碎石填坑，其填运材料费用另行计算。 （4）设计要求设置防震沟时，按设计要求另行计算。 （5）若遇地下水位高，夯坑内需用水泵抽水的，抽水费用另行计算。 （6）强夯定额不包括强夯前的试夯工作和夯后检验强夯效果的测试工作，如有发生另行计算。 （7）强夯置换：套用强夯定额，材料含量按实调整，人工、机械乘以1.3系数。 3、碎石桩和砂石桩的充盈系数为1.3，损耗率为2%。实测砂石配合比及充盈系数不同时可以调整。其中，沉管灌砂石桩除了上述充盈系数和损耗率外，还包括级配密实系数1.334。 4、水泥搅拌桩 （1）深层水泥搅拌桩： ①深层水泥搅拌桩项目已综合了正常施工工艺需要的重复喷浆（粉）和搅拌。空搅部分按相应项目的人工及搅拌桩机台班乘以系数0.5计算。 ②水泥搅拌桩的水泥掺入量按加固土重（1800kg/m3）的13%考虑，如设计不同时，按每增减1%项目计算。 ③深层水泥搅拌桩项目按1喷2搅施工编制，实际施工为2喷4搅时，项目的人工、机械乘以系数1.43；实际施工为2喷2搅，4喷4搅时分别按1喷2搅、2喷4搅计算。 （2）双轴水泥搅拌桩、三轴水泥搅拌桩： ①双轴水泥搅拌桩、三轴水泥搅拌桩定额中未包含导向沟的土方及置换出的淤泥外运费用，实际发生时另行计算。 ②双轴水泥搅拌桩、三轴水泥搅拌桩项目水泥掺入量按加固土重 （1800kg/m3）的18%考虑，如设计不同时，按深层水泥搅拌桩每增减1%项目计算；按2喷2搅施工工艺考虑，设计不同时，每增（减）1喷1搅按相应项目人工和机械费增（减）40%计算。空搅部分按相应项目的人工及搅拌桩机台班乘以系数0.5计算。
一般设设计部分 1 工程地质及水文地质资料 1.1工程概况及工程地质 1.1.1工程地质 南京地铁珠江路综合楼工程位于中山路吉兆营路路口东南角，占地面积南北长约70m，东西宽约50m。综合楼主楼26层，高约100m，采用钢结构体系；裙楼高6层，采用框架结构体系。综合楼设三层地下室，基坑开挖深度分为17.86m。 本工程地质条件与珠江路车站北段基本类似，地面实测标高在10.46m左右。建址范围内自上向下土层构成分别为： （1）①杂填土：褐黄色，松散～稍密，由碎砖、碎石及粉质粘土混填； （2）①-2b2-3素填土：褐黄～褐灰色，软～可塑，主要由粉质粘土填积，夹少量碎砖； （3）②-1b3粉质粘土：灰黄～褐灰色，软塑，局部夹粉土； （4）②-2b3-4粉质粘土：灰色，软～流塑，夹淤泥质粘土； （5）③-1-1b1-2粉质粘土：灰黄～绿灰色，可～硬塑； （6）③-1-1b2粉质粘土：灰黄～褐黄色，可塑； （7）③-1-2b3-4粉质粘土：褐黄～褐灰，软～流塑； （8）③-2-1b2-3粉质粘土：褐黄～褐灰，可～软塑； （9）③-2-2b3-4粉质粘土：褐灰～灰色，软～流塑，夹薄层粉砂； (10) ③-3-1b2粉质粘土：褐灰～灰色，可塑； (11) ③-3-2b2粉质粘土：灰黄～绿灰色，可塑，夹少量粉细砂及卵砾石； (12）③-3-3d2中粗砂：灰～灰黄色，中密，局部分布； (13) ③-4e粉质粘土混粗砂卵砾石：灰黄色～紫红色，可塑，卵砾石含量一般为5～30％，粒径1～8cm，局部含量达60％，粒径大于10cm。 1.1.2水文地质 场区内地下水主要为浅层孔隙潜水和微承压水。浅层孔隙潜水直接由大气降水和地表水的渗入补给，地下水位埋深约1.0～1.4米。我们取地下水位为1米，高程为9.46米。 深层微承压水主要分布在第③-3-3d2层2.0m厚的粗砂混砾石土层中，地下水位埋深约32m左右。该层地下水的补给来源和径流条件较复杂。
某综合楼深基坑支护设计 一、工程概况 1.环境条件概况 某综合楼是集购物、商住、办公于一体的综合性建筑，建筑面积70000m2。工程占地面积144×40m2。上部结构由三幢19~20层的塔楼组成，最大高度达81.5m，其中1号、2号楼带三层裙楼，三幢楼的裙房连在一起。塔楼群房采用框架剪力墙结构，钻孔灌注桩箱形基础，设两层地下室，挖深为8.9m，电梯井局部挖深达11.6m。该建筑物西侧剧长宁街仅5m，且在路面下埋有电缆线、煤气管道、自来水管道及污水管道等市政公用设施。南边是新华联施工现场，其围墙局开挖最小距离为4m，青春小区土方开挖时，新华联施工现场正处于打钻孔灌注桩阶段。东侧大部分为一片已完成拆迁的空地，其中有一幢友谊服装厂的四层厂房，间距约13m，北侧距长庆街约12m。 该场地为原住宅及厂房等拆除后整平，场地基本平坦。根据地质勘测勘料，地下水位埋藏较浅，平均深度为1.15m，其中上部土层透水性较好。 该场地30m深范围内土层的主要物理力学指标如下： 二、降水设计 根据本地的工程地质水文条件以及周围环境，设计采用喷射井点降水系统。由于上部透水性较好，采用环圈形式布置井点，并配抽水设备。方案为潜水完整井。 1．井点系统布置 井点管呈长方形布置，总管距沉井边缘1.5m。沉井平面尺寸为144×40m2，水力坡度取1/10。 1)井点系统总长度 [（144+1.50*2）+(40+1.50*2)]*2=380m 2)喷射井点管埋深 H=11.6+IL1=11.6+1/10*43/2=13.75m 取喷射井点管长度为14m 3)虑水管长度取L=1.5m ,φ38mm 4)在埋设喷射井点时冲孔直径为600mm，冲孔深度比滤水管深1米. 即：14.50+1.50+1.00=17.00m 井点管与滤水管和孔壁间用粗砂填实作为砂滤层，距地表1.00m处用粘土封实以
深基坑支护结构设计与施工 本文结合某深基坑支护结构工程实例，简要地分析和探讨了深基坑支护结构的设计与施工措施。 标签深基坑；支护结构；设计；施工 一、工程概况 某商业综合用房工程位于该市南侧，地理位置优越，交通便利。基坑长77.85米，基坑宽度为38.74米，整个基坑落地面积为2700㎡左右，基坑形状基本规则，基坑开挖深度-6.250～-10.65米（坑中坑）。因此，如何加强该工程深基坑支护的设计与施工管理，并为今后我国深基坑工程提供借鉴与指导，是一项亟待研究解决的问题。 二、深基坑支护结构设计 2.1 基坑围护结构做法（SMW工法） 1）三轴水泥搅拌帷幕的止水性能是本基坑成败的关键，必须切实做好。本工程要求施工机具采用日本进口的搅拌头。 2）本工程止水帷幕采用Φ850@600三轴水泥搅拌桩，水泥搅拌桩采用全断面套打法施工。 3）水泥搅拌桩采用P42.5级硅酸盐水泥，水泥掺量为20%，水灰比1.5-1.8，水泥应干燥，无结块，水泥内掺1.5%生石膏和0.15%SN201-A型固化剂；拌制后的水泥浆液因故搁置2h以上的，应做废浆处理。 4）水泥搅拌桩28d无侧限抗压强度不低于0.8MPa，成桩过程中应控制钻具下沉及提升速度，并保持匀速下沉与匀速提升，避免形成孔内负压。一般下沉速度不大于1m/min，提升速度不大于1.5m/min；桩体施工应保持连续性，相邻桩施工间隔不得超过12h，如因特殊原因不能避免，应标记在案，并采取补强措施。施工过程中必须对基坑周边沉降及水平位移进行监测，根据监测资料合理控制搅拌头的压入阻力、注浆速度及注浆压力。 5）搅拌桩成桩应均匀、持续、无颈缩和断层，严禁在提升喷浆过程中断浆，特殊情况造成断浆应重新成桩施工。水泥搅拌桩和内插型钢垂直偏差不大于1/200，插入前须在型钢表面涂抹减摩剂，搅拌桩制作后应立即插入型钢，一般间隔不应超过1h，型钢定位误差不大于30㎜，底部标高误差不大于20㎝，垂直度偏差不大于1%。 6）内插型钢采用Q235B，采用整材，接头采用坡口焊接等强度焊接，焊缝
基坑开挖与支护结构设计 1. 设计优选 1.1 设计依据 1、毕业设计参考资料； 2、中华人民共和国国家标准《岩土工程勘察规范》 （GB50021-2001）； 3、中华人民共和国国家标准《混凝土结构设计规范》 （GB50204）； 4、中华人民共和国国家标准《建筑地基基础设计规范》 （GB50007-2002）； 5、中华人民共和国行业标准《建筑基坑支护技术规范》 （JGJ120-99）； 6、《基坑工程手册》。 1.2 基坑支护方案优选 基坑围护结构型式有很多种，其适用范围也各不相同，根据上述设计原则，结合本基坑工程实际情况有以下几种可以采取的支护型式：（1）悬臂式围护结构 悬臂式围护结构依靠足够的入土深度和结构的抗弯能力来维持整体稳定和结构安全。悬臂结构所受土压力分布是开挖深度的一次函数，其剪力是深度的二次函数，弯矩是深度的三次函数，水平位移是深度的五次函数。悬臂式结构对开挖深度很敏感，容易产生较大变形，对相临的建筑物产生不良的影响。悬臂式围护结构适用于土质较好、开挖深度较浅的基坑工程。 （2）水泥土重力式围护结构 水泥土与其包围的天然土形成重力式挡墙支挡周围土体，保持基坑边坡稳定，深层搅拌水泥土桩重力式围护结构，常用于软粘土地区开挖深度约在6.0m
以内的基坑工程，水泥土的抗拉强度低，水泥土重力式围护结构适用于较浅的基坑工程。 （3）拉锚式围护结构 拉锚式围护结构由围护结构体系和锚固体系两部分组成，围护结构体系常采用钢筋混凝土排桩墙和地下连续墙两种。锚固体系可分为锚杆式和地面拉锚式两种。地面拉锚式需要有足够的场地设置锚桩，或其他锚固物；锚杆式需要地基土能提供锚杆较大的锚固力。锚杆式适用于砂土地基，或粘土地基。由于软粘土地基不能提供锚杆较大的锚固力，所以很少使用。 （4）土钉墙围护结构 土钉墙围护结构的机理可理解为通过在基坑边坡中设置土钉，形成加筋土重力式挡墙，起到挡土作用。土钉墙围护适用于地下水位以上或者人工降水后的粘性土、粉土、杂填土及非松散砂土、卵石土等；不适用于淤泥质及未经降水处理地下水以下的土层地基中基坑围护。土钉墙围护基坑深度一般不超过18m，使用期限不超过18月。 （5）内撑式围护结构 内撑式围护由围护体系和内撑体系两部分组成，围护结构体系常采用钢筋混凝土桩排桩墙和地下连续墙型式。内撑体系可采用水平支撑和斜支撑。当基坑开挖平面面积很大而开挖深度不太大时，宜采用单层支撑。内撑常采用钢筋混凝土支撑和钢管（或型钢）支撑两种。内撑式围护结构适用范围广，可适用于各种土层和基坑深度。 经过多个方案的比较分析，本基坑充分考虑到周边地层条件，选择技术上可行,经济上合理,并且具有整体性好、水平位移小,同时便于基坑开挖及后续施工的可靠支护措施。该建筑12层组成，地下室与上部结构构成整体，基坑面积相对较小，但是地层相对较复杂，要求严格进行支护设计和组织施工，以保证基坑的安全。经分析采用单排钻孔灌注桩作为围护体系，关于支撑体系，如果采用内支撑的话，则工程量太大，极不经济，同时，如果支撑拆除考虑在内的话，工期过长，且拆除过程中难以保持原力系的平衡。根据场地的工程地质和水文地质条件，最后决定采用潜水完整井，支护结构采用土钉墙等。
建筑深基坑支护设计与施工探讨 ［摘要］文章结合工程实例,介绍基坑围护结构类型及其设计过程,并对其主要施工步骤进行阐述,以供同人参考。 ［关键词］深基坑;支护;设计;施工;基坑监测 ［作者简介］陈晓洽,珠海华发实业股份有限公司,广东珠海,519000 ［中图分类号］TU473［文献标识码］A［文章编号］ 1007-7723(2010)01-0130-0002 一、工程概况 某小区会所工程，其基坑开挖及支护深度在9.75? 14.75m 之间,属深基坑工程。该工程场地地质条件比较复杂施工工期又非常紧张,经与基坑设计单位技术人员多次研究磋商,对设计方案进行优化,在施工人员的精心组织下,终于按时保质保量地完成了该工程基坑的施工。 二、基坑场地地质条件 该场地原属山前坡地,后经推、填土平整,地面相对平坦填土年限据可靠记录有10 年。从上到下,场地岩土特征分布如
下:(1)新近人工填土层(素填土) ,回填时间10年,黄褐、灰褐 色，稍湿?湿，较密实，层厚1.80m?6.00m。粘聚力为12kPa , 内摩擦角18°。(2)含砂粉质粘土:灰色,湿,软塑,该层仅见于 ZK13孔，层厚2.10m。粘聚力为18kPa,内摩擦角为15 °。⑶ 粉质粘土潢褐、灰褐色，湿,可硬塑，层厚3.00?18.70m。粘聚力为25kPa,内摩擦角为20°。⑷强风化凝灰岩：灰褐色，裂隙 发育,岩芯破碎,多呈碎块状,采取率低。层厚0.90m?8.20m。 粘聚力为30kPa ,内摩擦角为30°。(5)中风化凝灰岩：灰褐、浅褐色,裂隙较发育,岩石新鲜,岩质坚硬,岩芯多呈柱状及碎块状，揭露层厚0.50?2.40m。承载力特征值为1500 kPa。(6) 微风化凝灰岩：深灰色,裂隙较发育,岩石新鲜,岩质坚硬,岩芯 多呈柱状及碎块状，揭露最大层厚3.60 m。承载力特征值为4 000 kPa。 该场地地下水类型主要为基岩风化裂隙水,属承压水,以 大气降水及邻区其他类型地下水渗入补给为主,土层富水性 及透水性较弱。强风化岩透水性相对较强,地下水埋深1. 1?3.50m ,地下水位高低受季节性影响较小,土层渗透系数平均 值为0.14m/d。 三、基坑围护结构类型及结构设计
详详细细市消协相苑基坑支护工程施工图设计 xxxx工程勘察院 20xx年xx月xx日 xxx市xxx苑 基坑支护工程施工图设计
xxxxxx工程勘察院20xx年xx月xx日
目录 序号图件内容页数备注 1设计说明4A3 2基坑支护平面图1A3 3基坑监测平面图1A3 4基坑支护结构设计图6A3 5基坑支护大样图3A3 6计算书另附A3 一、概述 xx市合晟苑基坑支护工程项目位于广东省xx市xxxxx，交通较为便利，其北侧为已开挖地下室正在施工基础的流江村民住宅楼，东面为已建xx高层住宅楼，其地下室离基坑边约6m，主楼离基坑边约10.5m，其南侧为正在施工中的道路，西侧离基坑边约16m为已建村民楼房，西侧及南侧场地空间较大。基坑面积约4750m2，拟建工程为三层地下室，基坑深度约11.6m，北侧基坑已开挖至约深度4.5m，本次基坑开挖以该
深度作为放坡平台，上部放坡开挖，下部垂直开挖，基坑工程安全等级为一级。根据现场调查情况，基坑周边有部分可利用空间，北侧已开挖至约-4.5m，其它三侧放坡开挖至该深度后，设置放坡平台，放坡开挖坡面采用注浆管锚并挂网喷射砼护面处理；垂直开挖采用双排搅拌桩、工字钢微型桩、锚索、锚杆及挂网喷射砼进行支护；现场已“三通一平”，道路靠近场地。施工时应对周边管线进行实测后，根据测量结果后避开管线进行施工。 为了保证基坑开挖施工的安全顺利，基坑支护及开挖施工时应先对基坑周边管线进行探测，并做好相应有效的标示及预防措施，并应查明基坑周边是否存在给排水管、水沟或污水池、化粪池等可能产生渗水影响基坑稳定的设施，做好防渗措施，确保支护及开挖施工时基坑安全稳定。 我院根据现场踏勘、业主提供的资料及岩土工程勘察报告，结合基坑具体情况，对该基坑支护工程进行支护设计。 二、设计依据及参考 1、中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ120－99）； 2、广东省标准《建筑基坑支护工程技术规范》（DBJ/T15－20－97）； 3、中华人民共和国国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）； 4、中华人民共和国国家标准《建筑基坑工程监测技术规范》（GB50497-2009）； 5、《岩土工程勘察报告》、总包单位提供的基础平面图及相关图件； 6、《广州地区建筑基坑支护技术规定》（98-02）。
Xx大厦深基坑支护设计与施工 1 工程概况 福州平安大厦系一座31层商住楼，高度115 m，占地面积4614 m2，总建筑面积37355 m2。设地下室3层，基坑平面尺寸56.6 m×36.5 m，自然地面标高-1.65 m,坑底标高-11.70 m，开挖深度10.05 m，土方开挖工作量约21000 m3。 2 地质条件 拟建场地处于福州盆地中部，上部覆盖层为海陆相冲积形成的砂性土，基底为燕山期中粗粒花岗岩。 在基坑支护桩埋深范围内，自上而下垂直分布地层为：杂填土，灰黑色，松散，夹碎石块，厚度1.5～3.6 m；粘土，黄绿色，可塑，厚度2～3 m，容重γ=18.30 kN/m3，内聚力C=50.66 kPa，内摩擦角φ=14.19°；淤泥，深灰色，流塑（天然含水量55.8%～74.2%），厚度5.7～10.1 m，γ=18.10 kN/m3，C=7.92 kPa，φ=4.95°；粉质粘土，褐黄色，可塑，厚度1.4～5.7 m，γ=17.50 kN/m3，C=19.90 kPa，φ=9.51°；含泥中细砂，灰白色，中密，粒径0.10～0.25 mm，含泥量15%～20%，厚度2.7～10.4 m。 水文地质情况：地下水位在自然地面下0.6～1.7 m，场地内除淤泥、粘土层顶上贮有上层滞水外，还有埋藏于粘土层下中细砂至碎卵石的多层承压水。对本工程而言，关键是要隔断来自于含泥中细砂的承压水（第一含水层）。经现场抽水试验，此含水层渗透系数k=1.62 m/d；单孔涌水量q=11.48 m3/d；影响半径R=96.5 m。 3 支护结构设计 基坑支护结构一般由垂直挡土结构和水平支撑结构组成，设计方案必须满足以下2方面要求：保证边坡稳定及周围建筑物、地下管线设施安全，不得引起拟建物正面五一路主干道开裂，影响市区交通；确保基坑开挖顺利进行，并提供足够的地下室施工作业空间。 根据上述要求，业主邀请了有关专家多次研讨，经可行性论证、方案比较，最后确定方案如下。 3.1 以钻孔灌注桩作为基坑的挡土结构，高压旋喷桩形成止水帷幕（如图1所示） 图1 深基坑支护桩平面布置图
淮阴工学院 毕业设计说明书（论文） 作者:蒋云鹏学号：10 系 (院):建筑工程学院 专业:土木工程（单招） 题目:淮安金色阳光地下室 基坑支护设计 指导者： 评阅者：
2016年5月 毕业设计说明书（论文）中文摘要
毕业设计说明书（论文）外文摘要
目录 1 引言 (1) 支护结构设计的内容 (1) 深基坑支护主要支挡方法、技术类型 (1) 基坑工程对周边环境的影响 (3) 2 淮安金色阳光地下室基坑支护设计方案综合说明 (4) 工程概况 (4) 设计依据 (4) 场地地质条件 (5) 支护方案选择 (7) 监测方案 (8) 基坑支护的结构设计计算 (8) 3 基坑支护方案的设计计算书 (8) 支护结构设计计算的参数 (8) 分区段计算 (9) 4 基坑降水设计 (19) 基坑降水、排水要求 (19) 5 基坑开挖监测方案 (20) 监测内容 (21) 监测要求 (21) 监测报警界限 (21) 备注.......................................................................... (22) 6电算结果 (22) ABC、YZ段支护结构剖面计算 (22) CDEFG、TU、VA段支护结构剖面计算 (26) GH段支护结构剖面计算 (30) HI段支护结构剖面计算 (36) IJ段支护结构剖面计算 (39) JKL、RS段支护结构剖面计算.......................................................................... . (48) LMN段支护结构剖面计算..........................................................................
关于建筑工程中深基坑支护设计的论述 摘要：随着现代化建设的不断推进，城市用地越来越紧张，因而出现了大量的大、高、深建筑工程，而深基坑支护施工是这些建筑工程中经常需要应用到的施 工工程。因此，就要事前做好深基坑支护的设计，以确保深基坑支护的工程的质 量及安全，从而巩固整个建筑工程的施工质量。 关键词：建筑工程；深基坑；支护设计 引言 建筑深基坑施工作为一项系统性工程内容，其影响因素多且十分复杂。施工 中的支护方案选定不仅对基坑的经济性、稳定性及安全性造成巨大影响，同时也 是整个工程安全建设的重要前提。这是因为深基坑支护工程设计当中出现微小问 题都有可能造成基坑失稳，并引起工程造价的增加，因此本文对深基坑支护设计 的论述意义重大。 1.建筑深基坑工程的主要特点 1.1风险性大 基坑支护结构一般情况下是临时结构。由于是作为临时结构来设计和施工， 在安全性方面的考虑就会低于永久性结构，因此深基坑工程具有一定的风险性。 1.2区域性强 场地不同、场地形状不同、土层不同、土质不同、地下水深度及承压情况不 同等，都会对工程产生不同程度的影响。某一工程的经验只能作为同一地区的适 度参考，绝对不能照搬。施工前的岩土工程地质勘查对深基坑工程起着至关重要 的作用，因此深基坑工程具有区域性。 1.3环境条件影响大 处于空旷区的深基坑工程对变形要求较低，在基坑设计时重点考虑稳定控制 即可，处于环境复杂地区的深基坑工程对变形要求较高，基坑设计时需考虑变形 控制。 1.4时间效应强 土具有随时间发展变形增大的特性，被称为土的蠕变性，变形增大、抗剪强 度降低会对支护体系的受力产生较大影响。因此开挖方法、开挖顺序、支护顺序 的确定对于深基坑工程是很重要的一步。 1.5设计计算理论不完善 深基坑支护涉及岩土工程和结构工程两个学科和土力学中的稳定、变形、渗 流三个基本课题，受力复杂。作用在支护结构上的土压力大小与土的抗剪强度、 支护结构位移、作用时间等多种因素相关，很复杂，加之基坑支护设计计算理论 不完善，所以需重视概念设计理念。 2.建筑工程深基坑支护方案设计主要原则 形成深基坑支护方案的主要原则是根据对其影响因素的综合考虑，形成合理 的价值分析，并在此基础上做出最优选择。这其中包括：工程施工技术安全性、 施工可行性分析；深基坑支护对环境造成的影响分析；施工基坑支护结构造成的 施工工期影响分析以及其造成的工程经济性综合对比分析。在具体工程施工过程中，支护方案设计可能形成多套方案。这个过程中，需要对多套方案的可行性问 题进行综合考虑，因为不同方案的侧重点各不相同，这就需要根据工程施工需要，选择最优模型。 在选取基坑支护方案的过程中需要进行必选，目的是为了进一步增加支护工
基坑支护设计总说明 一、工程概况 本工程为新川科技园污水泵站提升泵房项目基坑支护施工图设计。 (一)基坑位置及建设规模 场地位于污水泵站提升泵房位于新川科技园二组团内,东临洗瓦堰及B线道路,北面为规划220KV变电站,西面为地铁一号线红星站场站用地,之间有规划10m宽防护绿地,南面为规划市政绿地及华阳大道,该建筑物为1F,设一层地下室,设计 +0.00=480.30m。 (二)使用年限 本工程场地地面标高在481.0m左右,因此基坑设计时高度按481.0m考虑,地 下室基坑开挖深度西边按16.5m考虑(即基坑开挖底面标高为464.50m),东边按13.8m考虑(即基坑开挖底面标高为467.2m)。基坑安全等级为一级,结构重要性系数为1.1。 本项目基坑支护结构设计使用年限为一年,从基坑开挖之日起算。超过使用年限后未回填,支护体系需进行安全鉴定。 (三)基坑对周边影响 本工程地下室开挖深度为场地面标高(481.0m)以下13.8-16.5m,基坑开挖底 面标高为464.5-467.2m。根据业主提供的周边道路及地下管线资料及现状周边建(构)筑物情况,场地周边环境情况如下: 1、周边建构筑物及市政道路 基坑现在场地周围无建筑物分布。
2、地下管线 基坑的东侧和南侧有军用电缆分布电缆埋深约3m,距离本工程地下室边线约10~16.7m,不会对其造成影响。 3、地面沉降 本工程拟采用管井降水与明排水相结合。明挖顺作法施工时,工程施工可能引起地面不均匀沉降,应预防周边建(构筑)物下沉、倾斜、开裂,甚至造成破坏性影响。 施工前应对周边进行摄像取证,并在建筑物周边布设观测点,进行系统、全面的跟踪测量,信息化施工。根据监测结果及时调整施工方案,如出现异常情况,应立即停止施工,及时采用补救措施,确保建(构)筑物安全。 二、设计依据 1、《新川创新科技园污水泵站及配套管网市政工程岩土工程勘察报告》 2、业主提供的《新川创新科技园污水泵站建筑设计图》 3、设计采用的规范: 《岩土工程勘察规范》(GB50021-2001)(2009版) 《建筑地基基础设计规范》(GB50007-2011) 《混凝土结构设计规范》(GBJ50010-2010) 《建筑桩基技术规范》(JGJ94-2008) 《建筑基坑支护技术规范》(JGJ120-2012)
深基坑支护设计与施工方案优化研究 摘要：深基坑支护工程涉及因素众多，支护类型也日益繁多，整个支护系统是一多因素集合体，存在优化设计的必要性。本文介绍了深基坑支护优化的基本原则并以实例对方案优化进行了研究。 关键词：深基坑；支护；方案优化 abstract: deep foundation pit supporting engineering which involves many factors, support type is various, also the whole supporting system is a multi-factor, there is the necessity of optimizing design. deep foundation pit supporting was introduced in this paper the basic principles of optimization and scheme optimization was studied with practical example. key words: deep foundation pit; support; scheme optimization. 中图分类号：tq639.2文献标识码：a文章编号：2095-2104（2013） 前言 基坑支护方法众多,诸如人工挖孔桩、预制桩、深层搅拌桩、钢板桩、地下连续墙、内支撑、各种桩、板、墙、管、撑同锚杆联合支护，此外还有锚钉墙等。深基坑开挖与支护工程方案种类繁多，各方案的相互匹配可演变出多种整体支护方案和细部结构设计方案。基坑支护方案选择应当以工程要求、地质水文条件和现场环境为依据，选出最合理和经济的方案。
顺义区望泉家园A区基坑支护、降水 工程设计与施工方案 编制： 审核： 审批： 北京日中天地基基础工程有限 公司 二00六年九月
目录 一、工程概况及特点 (2) 1.1.工程简介 (2) 二、工程水文地质条件 (2) 三、方案编制依据 (3) 四、基坑支护与降水设计方案 (4) 4.1.基坑支护设计方案 (4) 4.2.基坑降水设计方案 (5) 4.2.1、降水工程分析 (5) 4.2.2、降水方案选择 (5) 4.2.3、降水工程设计 (6) 五、项目经理部的组成 (10) 5.1.项目组织机构图 (10) 5.2.项目主要组成人员构成 (11) 5.3.项目主要人员岗位职责 (11) 六、基坑支护与降水施工工艺选型与简介 (14) 6.1.降水井 (14) 6.2.土钉墙支护施工 (18) 七、施工技术要求 (19) 7.1.降水井施工技术要求 (19) 7.2.土钉墙施工技术要求 (19) 八、施工部署及进度安排 (21) 8.1.临建布置及场地安排 (21) 8.2.施工准备工作 (22) 九、质量保证措施 (24) 十、安全保证措施 (25) 10.1.安全生产保证措施 (26) 10.2.施工防火安全措施 (26) 10.3.地下管线及其它地上设施的安全及加固措施 (27)
十一、文明施工及环保措施 (27) 十二、基坑监测方案 (29) 十三、雨天施工方案 (30) 十四、主要施工机械设备清单 (31) 十五、附件 (32) 一、工程概况及特点 1.1.工程简介 拟建工程为北京市顺义区望泉家园A区工程，位于顺义区沙井村内，包括A区住宅楼及地下车库，基坑挖深按7.075m计算。 基坑采用大开挖方式。 二、工程水文地质条件 详细见地勘报告
《基础工程》课程设计 国家开发银行数据中心深基坑支护设计 中国地质大学（北京） 工程技术学院 土木工程二班 陆加弟、田梦楠、侯丹 指导教师：张斌 二〇一一年十二月十八日
目录第一部分工程资料 1.工程概况 2.场地地质与水文地质条件 2．1 地形地貌 2．2 地层构成 2．3 拟建场地水文地质条件 第二部分设计内容 1.基坑开挖断面设计 1．1设计依据 2.支护方案确定 2．1基坑支护方案设计的指导思想 2．2基坑支护方案选择 3.土钉墙设计 3．1土钉设计参数 3．2计算过程 3．3面层技术参数 4.桩锚设计 4．1设计内容 4．2桩锚体系计算过程 5.基坑支护结构施工组织设计 5.1土方开挖施工设计 5.2基坑测量施工方案 5.3土钉墙施工方案 5.4钻孔灌注桩施工方案 5.5预应力锚杆施工方案 5.6滞水处理方案 第三部分计算内容 1.计算说明书 1．1土钉墙内部稳定验算 1．2土钉墙整体稳定性验算 1．3桩锚体系验算 第四部分设计图纸及计算书 1.支护结构剖面图 2.相关结构设计大样图 感谢信 参考文献
工程资料 1.工程概况 工程名称：国家开发银行数据中心深基坑支护结构设计 工程地点：北京市海淀区苏家坨镇三星庄北 本工程场地位于北京市海淀区苏家坨镇三星庄北，东临规划的创新园经二路，西临规划的创新园经一路，北临创新园中环路，南临周家巷，交通便利。 拟建的国家开发银行数据中心主要有1#设备用房、2 #科研用房、传达室及地下车库组成。最大基础埋深-8.0米，拟采用土钉墙+桩锚的护坡方式进行基坑护坡。拟建的建筑物概况见表1-1，其中2#科研用房建筑形体呈“U”形，西侧地上3层，无地下室，北侧及东侧地上4层，1层地下室，西侧及北侧楼体均设置房顶机房。 表1-1拟建建筑物设计概况 2.场地地质及水文地质条件 2.1地形地貌 拟建场地位于苏家坨镇三星庄北，地貌单元属于永定河冲积扇上部。从拟建场地地理位置示意图可以看出，勘察期间场地现状在中部主要为葡萄、果树、大棚等农业园地，地表的各种植物及构筑物尚未清除；在东部主要为苗圃，草木丛生；西侧主要为旧有的建筑物场地（旧有建筑物地面以上的结构部分已经拆除，砼地面以及基础尚未拆除），地面堆放有大量的建筑生活垃圾。 场地现状地形较平坦，地面高程约为43.69～45.65m。根据现场走访调查，建设场地西北角曾经为鱼塘，后经回填至现状标高。 2.2地层构成 根据地层钻探结果，拟建场地30.00m深度范围内的地层主要有人工填土、新近沉积层及一般第四纪沉积层构成。现根据现场钻探情况将场地地层
****基坑支护工程 设计说明 一、工程概况 ******项目位于广州市番禺区市，建筑占地面积约为93000m2，主要由塔楼和裙楼等组成，其中包括有住宅楼、办公楼、商业中心、低层商铺等建筑物，拟建塔楼最高33层（99.98m），拟建4层的地下室。 基坑北侧暂时为公共绿地，基坑距离东侧约14m为**路，距离约70m为5层建筑物；基坑距离南侧约9m为**路，距离约52m为3层建筑群；基坑距离西侧约9.5m为**路，距离约49m 为在建深约8m的基坑（目前正在施工基础）以及距离约49m为4层建筑物。 基坑支护周边地面标高呈北低南高走势，标高大致为：北侧为23.00m；东侧为23.00～26.00m；南侧为26.00～28.20m；西侧为25.00～28.20m。基坑开挖深度为14.85～20.45m。基坑周长约1215.8m。 二、设计依据 1、深圳市勘察研究院有限公司，祈福新邨BC0104007、08地块岩土工程勘察报告（2012.08）； 2、中华人民共和国行业标准，《建筑基坑支护技术规程》（JGJ120-2012）； 3、广东省标准，《建筑基坑支护工程技术规程》（DBJ/T15-20-97）； 4、广州市标准，广州地区建筑基坑支护技术规定（GJB02-98）； 5、《岩土工程勘察规范》（GB 50021-2001）（2009年版）； 6、《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85－2002）； 7、《岩土锚杆(索)技术规程》（CECS22-2005） 8、中华人民共和国国家标准《建筑地基基础设计规范》（GB50007-2011）； 9、中华人民共和国国家标准《混凝土结构设计规范》（GB50010-2010）； 10、中华人民共和国国家标准《建筑桩基技术规范》（JGJ94－2008）； 11、中华人民共和国国家标准《建筑基坑工程监测技术规范》（GB50497-2009）； 12、广州市番禺城市建筑设计院有限公司，有关建筑、结构图纸。 三、工程地质与水文概况 （一）工程地质情况 根据本次钻探揭露，场地内地层有人工填土层（Q ml）、第四系冲积层(Q al)、第四系残积层(Q el)、下伏基岩为元古界震旦系地层（Z），现将各地层的主要岩性特征自上而下分述如下：1）人工填土层 1 素填土：灰黄、褐黄、褐红色，稍湿，松散～稍密状态，主要由粘性土组成，局部混砂、碎石或块石，场地内部分位置顶部0.10～0.20m为混凝土地面或路面，混凝土以下约0.30～0.50m 为碎石或碎石混粗砾砂。 2）第四系冲积层 2-1 粉质粘土：灰、灰黄色，湿~稍湿，可塑～硬塑，韧性中等，干强度中等。场地内该层仅局部共29个钻孔有揭露，层厚1.00~9.70m，平均4.22m，层顶埋深11.81~22.41m，层顶标高15.20~4.00m。 2-2 淤泥质土：深灰色，饱和，流塑～软塑，含有机质，含量一般在3.2%左右，稍具臭味，局部呈淤泥状。场地内该层仅部分共40个钻孔有揭露，层厚1.30~6.20m，平均2.90m，层顶埋深9.10~18.2m，层顶标高15.08~7.66m。 2-3 粉细砂：灰黄、灰白色，饱和，松散～稍密，分选性差，砂的成分为石英，含多量粘粒。场地内该层仅局部共8个钻孔有揭露，层厚1.00~5.00m，平均2.30m，层顶埋深15.6~22.30m，层顶标高11.36~5.26m。 3）第四系残积层Q el(层号3) 3 砂质粘性土：灰白、灰黄、褐红、褐黄色，湿～稍湿，可塑～坚硬状，由混合岩风化残积而成。场地内该层所有钻孔均有揭露，层厚1.20~20.10m，平均7.54m，层顶埋深0.70~23.6m，层顶标高27.74～2.06m。 4）元古界震旦系地层Z（层号4） 场地内下伏基岩为元古界震旦系混合岩，变晶结构，块状构造。本次勘察揭露全、强、中和微风化共四个风化带，其岩性特征描述如下： (4-1) 全风化混合岩：灰白、灰褐、灰黄、褐红、褐黄等色，呈坚硬土状，裂隙极发育，岩石结构局部尚可辨认，遇水易软化崩解，局部间夹强风化岩块。场地内该层各钻孔均有揭露，层厚1.70～17.00m，平均6.33m，层顶埋深3.00～32.50m，层顶标高23.26～-6.94m。 (4-2) 强风化混合岩：灰白、灰褐、灰黄、褐红、褐黄等色，岩芯呈半岩半土状、碎块夹土状，
