钢筋抽筋方法
抽筋1：普通简支现浇板
【本讲】普通简支现浇板
〖设计说明〗
1、接头类型：绑扎；
2、根数：四舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、搭接及锚固值按规范要求；
9、不考虑弯曲系数；
10、抗震类型：四级
11、钢筋选用规范：03G101-1
手工计算过程如下：
横向底筋：5000-240+2*6.25*10=4885
根数：(3500-480-2*50)/200+1=16根
纵向底筋：3500-240+2*6.25*10=3385
根数：(5000-480-2*50)/150+1=30根
R1负筋：550+2*(120-15)=760
分布筋3500-480=3020
R2负筋：550+2*(120-15)=760
分布筋：5000-480=4520
R3负筋：550+2*(120-15)=760
分布筋3500-480=3020
R4负筋：550+2*(120-15)=760
分布筋：5000-480=4520
每侧分布筋根数：(550-120-50)/200+1=3根
抽筋系列2：负筋通长简支现浇板
〖设计说明〗
1、接头类型：绑扎；
2、根数：四舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、搭接及锚固值按规范要求；
9、不考虑弯曲系数；
10、抗震类型：四级
11、钢筋选用规范：03G101-1
答案:5000-30+10*6.25*2=5095（下层筋）(3500-480-2*50)/200+1=16
3500-30+10*6.25*2=3595（上层筋）(5000-480-2*50)/200+1=23
5000-30+105*2=5180（上层筋）
(3500-480-2*50)/150+1=20
3500-30+105*2=3680（下层筋）
(5000-480-2*50)/200+1=23
抽筋系列3：固支现浇板(一边固支)
〖设计说明〗
1、接头类型：绑扎；
2、根数：四舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、搭接及锚固值按规范要求；
9、不考虑弯曲系数；
10、抗震类型：四级
11、钢筋选用规范：03G101-1
手算计算过程.
5000-120-15+10*6.25*2=4990(下层筋)
(3500-30-50)/150+1=24
3500-30+2*6.25*10=3595(下层筋)
5000-15-240+105+max{27*10,250}+6.25*10=5182.5(上层筋) (任何情况下锚固长度均不能小于250)*
3500-30+2*6.25*6.5=3551.3(上层筋分布筋)
抽筋系列4：固支现浇板(相邻)
〖设计说明〗
1、接头类型：绑扎；
2、根数：***舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、搭接及锚固值按规范要求；
9、不考虑弯曲系数；
10、抗震类型：***级
11、钢筋选用规范：03G101-1
5000-120-15+2*6.25*10=4990（下层）
3500-120-15+2*6.25*10=3490
5000-15-240+27*10+6.25*10+105=5182.5(上层) 3500-15-240+27*10+6.25*10+105=3682.5
(3500-240-15-50)/150+1=22根
(5000-240-15-50)/150+1=32根
抽筋系列5：固支现浇板(相对)
〖设计说明〗
1、接头类型：绑扎；
2、根数：四舍五入；
3、砼强度等级：C25；
4、弯勾形式：手工半圆（180度）；
5、定尺长度：9米；
6、二级螺纹钢筋；
7、受力筋保护层厚度选取按正常环境；
8、罱蛹懊 讨蛋垂娣兑 螅?9、不考虑弯曲系数；
10、抗震类型：四级
11、钢筋选用规范：03G101-1
手算计算过程：
5000-240+2*10*6.25=4885(下层筋)
(3500-30)/150+1=24根
3500-30+2*6.25*6.5=3551.3(分布筋) *分布筋不计弯勾也可5000-2*15+105*2=5180(上层筋)
(3500-30)/150+1=24根
3500-2*15+2*6.25*10=3595(上层)
(5000-480-2*50)/150+1=30根
弯起式现浇板(一端弯起锚固至梁)
手算过程：
3600-120+6.25*10+90*TAN(0.261799)+27*10＝3836
(3000-120*2-50*2)/200+1＝14
梯梁
答案
二次搭接剪力墙
墙顶连梁
圈梁（仅算一开间）
直形框架梁（有左悬挑）
直形框架梁（有左悬挑）
答案
弯起式现浇板(两端都弯起)
手工计算过程如下：
3600+480+105*2+tg(30/2)*(120-2*15)*2=4338 或3600+480+90*2+tg(30/2)*(120-2*15)*2=4308 (3000-240-2*50)/200+1=14根
这仅示例了一种筋，实际抽料时注意加上分布筋
平法钢筋翻样，技术要点 一、梁： 1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。 2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。 3. 梁端加密区（Ⅱ级）长度=1.5hb 。 hb——梁高 4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。 5. 定额计算时只分φ10以内和φ10以外两类计费。 6. 根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）. 二、板： 板筋主要有： 1）受力筋（单向、双向、单层、双层）； 2）支座负筋； 3）分布筋； 4）附加钢筋（角部的附加放射筋，洞口附加钢筋） 5）支撑钢筋（双层钢筋时支撑上下层） 1．受力筋： 底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）； 面筋长度L=净长+2 la（两端均为端支座） b——支座宽，d——钢筋直径。 根数=（净长-扣减值）/布筋间距+1 2.支座负筋及分布筋： 负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 负筋根数=布筋范围/布筋间距+1； 分布筋长度：有3种计算方法： 1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）； 2）按轴线长度计算； 3）按负筋布置范围长度计算。 以上三种方法都可以，但首选第一种方法。 3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）： 附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 （注：角部放射筋长度有时长度是从角部向两边逐步递减的）
钢筋平法03G与11G的不同 1. 老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。 2. 老图集一共有六本，新图集整合为三本。 3. 老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。 4. 老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。 5. 梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。 6. 老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。 7. 老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。 8. 老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。 9. 老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。 10. 老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。 11. 老图集环境类别三只有一种，新图集环境类别三分为三a和三b
两种。 12. 老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。 13. 老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。 14. 老图集机械锚固有3种形式，新图集增加至6种。 15. 老图集没有并筋构造，新图集增加并筋构造。 16. 老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。 17. 老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。 18. 边角柱顶层构造，老图集将梁柱分别表示，新图集采用组合形式。 19. 柱楼层变截面锚固节点，老图集弯折入200，新图集弯折总长12d （Lae、La）。 20. 墙上柱锚固，老图集锚固1.6Lae搭接5d，新图集锚固1.2Lae 弯折150mm。 21. 小墙肢概念，老图集为墙肢长度不大于墙厚3倍，新图集为墙肢长度不大于墙厚4倍。 22. 老图集中没有下柱钢筋直径比上柱钢筋大节点构造，新图集增加下柱钢筋直径比上柱钢筋大节点构造。

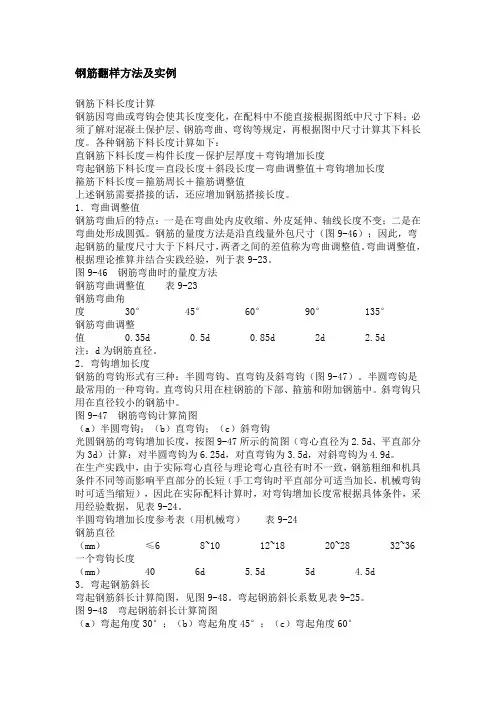

钢筋翻样方法及实例 钢筋下料长度计算 钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下： 直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度 弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值 上述钢筋需要搭接的话，还应增加钢筋搭接长度。 1．弯曲调整值 钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。 图9-46 钢筋弯曲时的量度方法 钢筋弯曲调整值表9-23 钢筋弯曲角度 30° 45° 60° 90° 135° 钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d 为钢筋直径。 2．弯钩增加长度
钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。 图9-47 钢筋弯钩计算简图 （a ）半圆弯钩；（b ）直弯钩；（c ）斜弯钩 光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d 、平直部分为3d ）计算：对半圆弯钩为6.25d ，对直弯钩为3.5d ，对斜弯钩为4.9d 。在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。 半圆弯钩增加长度参考表（用机械弯）表9-24 钢筋直径（mm ）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm ） 40 6d 5.5d 5d 4.5d 3．弯起钢筋斜长 弯起钢筋斜长计算简图，见图9-48。弯起钢筋斜长系数见表9-25。图9-48 弯起钢筋斜长计算简图 （a ）弯起角度30°；（b ）弯起角度45°；（c ）弯起角度60° 弯起钢筋斜长系数表9-25 弯起角度α＝30° α＝45° α＝60° 斜边长度s 2h0 1.41h0 1.15h0
建筑工程钢筋翻样详解 课程内容 一、钢筋翻样的基本知识 1、了解框架结构的抗震要求 2、锚固长度的取值 3、纵向受拉钢筋的接长 4、弯曲钢筋量度差值 二、翻样的原则和步骤 1、钢筋翻样过程中经常遇到的问题 2、钢筋翻样原则 3、翻样计算的步骤
三、钢筋制作下料长度计算 1、计算原理 2、箍筋简化计算方法 3、拉钩筋简化计算方法 4、圆钢末端加180度弯钩简化计算方法 5、直钩简化计算方法 6、圆钢末端加5d直钩简化计算方法 7、45度吊筋简化计算方法 8、60度吊筋简化计算方法 9、钢筋料表制作例题
四、钢筋翻样与钢筋预算的差别 1、现场翻样计算和预算的联系与区别 2、钢筋翻样的特点 3、预算和翻样的长度差异 4、预算和翻样的根数差异 5、预算和翻样接头数量的差异
6、预算和翻样按流水段分量的差异 7、钢筋翻样的几个原则 五、施工中降低钢筋损耗率技巧 1、钢筋选择进料法 2、钢筋长短料组合搭配下料法 3、相乘计算钢筋下料法 4、相加计算钢筋下料法 5、混合计算钢筋下料法 6、上下层钢筋结合下料法
7、箍筋形式换用、不受力钢筋少用或不用的钢筋下料法 8、一步到位钢筋下料法 9、短尺定做钢筋下料法 10、改接头钢筋下料法 11、废短钢筋头降格使用下料法 12、无短头起头钢筋下料法 六、钢筋锚固与钢筋连接的区别 构件端部钢筋进入另一构件是钢筋锚固，构件中间部位钢筋与钢筋的搭接等就是钢筋连接
七、梁、柱、板、墙、楼梯、基础、二次结构等钢筋翻样详细讲解 本部分内容正在紧张录制、剪辑中... 培训效果 课程优势 更权威：33年工程造价经验的高级经济师亲自授课
钢筋翻样方法及实例，学习分享，受益匪浅 钢筋翻样方法及实例 钢筋下料长度计算 钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下： 直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度 弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度 箍筋下料长度＝箍筋周长＋箍筋调整值 上述钢筋需要搭接的话，还应增加钢筋搭接长度。 1．弯曲调整值 钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。 图9-46 钢筋弯曲时的量度方法 钢筋弯曲调整值表9-23 钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d为钢筋直径。 2．弯钩增加长度 钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。 图9-47 钢筋弯钩计算简图 （a）半圆弯钩；（b）直弯钩；（c）斜弯钩 光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部 分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。 在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。 半圆弯钩增加长度参考表（用机械弯）表9-24 钢筋直径 （mm）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d 3．弯起钢筋斜长 弯起钢筋斜长计算简图，见图9-48。弯起钢筋斜长系数见表9-25。 图9-48 弯起钢筋斜长计算简图 （a）弯起角度30°；（b）弯起角度45°；（c）弯起角度60°
以框架结构为例： 1. 土方：场地平整、挖土（人工、挖掘机）、土方运输（原地、运输）、土方回填（挖土、运输、回填）。桩基础，以振动灌注桩为例：打桩(注意空打部分）、桩尖埋设、钢筋笼、凿桩头。 2. 垫层：垫层、防水。基础、结构：梁、板、柱（是否有弧形、起坡等）。这部分主体结构应该没有问题。 3. 砌筑工程：什么砖，砂浆类型，一砖还是半砖还是一砖以上。有的地方在地下室符合某种条件还加照明费，注意有的基础下面有砖胎膜。 4. 混凝土工程：一般按照体积计算，楼梯、阳台按投影面积（直形、弧形）。有的地区室板算到梁边，有的地区是梁并入板计算。柱子算层高。应该要注意的是过梁、构造柱（马牙槎），窗台板，装饰线条、阳台露台反梁、压顶等小型构件、楼梯算的边界要注意，基本上都是按照平方计算的。模板：垫层、基础、基础梁、梁、板、柱、过梁、构造柱、小型构件、楼梯、阳台、栏板等。 5. 钢筋：桩钢筋笼（一般对照图集，不要忘记固定筋，螺旋箍筋的计算），各个构件钢筋，吊筋（主、次梁交接部位），洞口补强钢筋，剪力墙有端柱、翼柱等时的拉结筋，墙体拉结筋（一般600*600），马凳筋，柱子拉结筋，板分布筋、板面负筋、局部加强筋，阳台等保护层一般会配钢筋网片的，过梁、窗台板、小型构件等内配钢筋，砌体拉结筋。 6. 屋面：保护层、找平层、防水层、基层、面层。对照详图看一下，注意泛水，排水：水斗、落水口、篦子、水落管、弯头。 7. 脚手架：有的地方是按照外墙、内墙分开算的，有的是按照建筑面积。部分地区还有单梁、柱子、挑脚手架、里脚手架等。层高超过3.6m时要计算满堂脚手架，注意超高运输增加费。地下室采用非泵送时要计算脚手架的。 8. 垂直运输费：一般按照建筑面积，有的地区按照定额人工为基数计算，这个比较好说。9. 超高增加费：分两种：一、层高超过3.6m（或者6m），二、檐高超过一定高度的。看清楚计算基数就好算了。
钢筋施工节点详图及做法说明 1、钢筋堆放———钢筋加工 工艺说明： 钢筋的堆放场地应采用C15素混凝土或碎石硬化，并有排水坡度。应按级别、品种、直径、厂家分垛码放，并挂标识牌，注明产地、规格、品种、数量、复试报告单号、质量检验状态（待检、合格、不合格）。为防止钢筋锈蚀，应设置垄墙或方木，架空高度不应低于100mm。2、钢筋弯曲——钢筋加工
工艺说明： HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；当设计
要求钢筋末端需作135 °弯钩时，HPB335、级HPB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。 3、剪力墙竖向钢筋顶部锚固——钢筋安装构造要求 工艺说明：
纵向受拉钢筋在各种抗震等级下的最小锚固长度应符合设计要求，并且应符合《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）第34页中纵向受拉钢筋的最小锚固长度的要求。当设计与施工图集要求不同时，应与设计协商，办理相应变更手续确定取值大小。上图为剪力墙结构几种常见的锚固方式，均考虑一、二级抗震。钢筋具体锚固形式可按照《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）的要求施工。 4、剪力墙端部水平钢筋锚固——钢筋安装构造要求
工艺说明： 剪力墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。 5、转角墙端部水平钢筋锚固——钢筋安装构造要求
钢筋抽筋方法 抽筋1：普通简支现浇板 【本讲】普通简支现浇板 〖设计说明〗 1、接头类型：绑扎； 2、根数：四舍五入； 3、砼强度等级：C25； 4、弯勾形式：手工半圆（180度）； 5、定尺长度：9米； 6、二级螺纹钢筋； 7、受力筋保护层厚度选取按正常环境； 8、搭接及锚固值按规范要求； 9、不考虑弯曲系数； 10、抗震类型：四级 11、钢筋选用规范：03G101-1
手工计算过程如下： 横向底筋：5000-240+2*6.25*10=4885 根数：(3500-480-2*50)/200+1=16根 纵向底筋：3500-240+2*6.25*10=3385 根数：(5000-480-2*50)/150+1=30根 R1负筋：550+2*(120-15)=760 分布筋3500-480=3020 R2负筋：550+2*(120-15)=760 分布筋：5000-480=4520 R3负筋：550+2*(120-15)=760 分布筋3500-480=3020 R4负筋：550+2*(120-15)=760 分布筋：5000-480=4520 每侧分布筋根数：(550-120-50)/200+1=3根
抽筋系列2：负筋通长简支现浇板 〖设计说明〗 1、接头类型：绑扎； 2、根数：四舍五入； 3、砼强度等级：C25； 4、弯勾形式：手工半圆（180度）； 5、定尺长度：9米； 6、二级螺纹钢筋； 7、受力筋保护层厚度选取按正常环境； 8、搭接及锚固值按规范要求； 9、不考虑弯曲系数； 10、抗震类型：四级 11、钢筋选用规范：03G101-1 答案:5000-30+10*6.25*2=5095（下层筋）(3500-480-2*50)/200+1=16 3500-30+10*6.25*2=3595（上层筋）(5000-480-2*50)/200+1=23
