螺纹环规使用方法：分别用两个环规往要被检测的外螺纹上拧（顺序随意）。 （1）通规不过，（拧不过去）螺纹中径大了，产品不合格。 （2）止规通过，中径小了，产品不合格。 （3）通规可以在螺纹的任意位置转动自如，止规拧一至两三圈，（可能有时还能多拧一两圈，但螺纹头部没岀环规端面）就拧不动了，这时说明你检测的外螺纹中径正好在“公差带”内，是合格的产品。 螺纹环规用于测量外螺纹尺寸的正确性，通端为一件，止端为一件。止端环规在外圆柱面上有凹槽。当尺寸在100毫米以上时，螺纹环规为双柄螺纹环规型式。规格分为粗牙、细牙、管子螺纹三种。螺距为0.35毫米或更小的2级精度及高于2级精度的螺纹环规和螺距为0.8毫米或更小的3级精度的锥度环规都没有止端 ，“螺纹环规”是一种“量具”是用来检测标准外螺纹中径的，两个为一套，一个通规，一个止规。两个光面环规的内螺纹中径分别按照标准螺纹中径的最大极限尺寸和最小极限尺寸制造的，精度非常高。规格品种与常用外螺纹（螺丝）规格品种一样多。 螺纹环规使用方法：分别用两个环规往要被检测的外螺纹上拧（顺序随意）。（1）通规不过，（拧不过去）螺纹中径大了，产品不合格。（2）止规通过，中径小了，产品不合格。（3）通规可以在螺纹的任意位置转动自如，止规拧一至两三圈，（可能有时还能多拧一两圈，但螺纹头部没岀环规端面）就拧不动了，这时说明你检测的外螺纹中
径正好在“公差带”内，是合格的产品。 螺纹环规螺纹量规通规模拟被测螺纹的最大实体牙型，检验被测螺纹的作用中径是否超过其最大实体牙型的中径，并同时检验底径实际尺寸是否超过其最大实体尺寸。 螺纹塞规检验方法： 如果被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不完全旋合通过（螺纹止规只允许与被测螺纹两段旋合，旋合量不得超过两个螺距），就表明被测螺纹的作用中径没有超过其最大实体牙型的中径，且单一中径没有超出其最小实体牙型的中径，那么就可以保证旋合性和连接强度，则被测螺纹中径合格，否则不合格。 螺纹中径说白了，就是螺纹的公称直径，即一般所说的螺纹“M**”里的*代表的数值，它是一个介于大径（外螺纹为牙顶的直径，内螺纹为牙底直径）和小径（同大径含义相反）之间的一个直径。 最大实体牙型，顾名思义，就是螺纹的牙型（别告诉我你连“牙型”是什么都不知道哦~）制造出来能达到的最大实体，即实际加工制造出来的比理论设计时，在误差范围能且在体积上能达到的最大值的状态。光滑环规 轴类零件（外螺纹）的最大实体尺寸体现在直径上，就是轴直径大于设计尺寸；孔累零件（内螺纹）的最大实体尺寸体现在直径上，就是孔的直径小于设计尺寸。
5．1 概述 光滑极限量规是一种没有刻度的专用检验工具，用光滑极限量规检验零件时，只能判断零件是否在规定的验收极限范围内，而不能测出零件实际尺寸和形位误差的数值。其特点是：结构简单，使用方便、可靠，验收效率高。 量规的形状与被检验工件的形状相反，其中检验孔的量规称为塞规，它由通规和止规组成，通规是按孔的最小极限尺寸设计的，作用是防止孔的作用尺寸小于其最小极限尺寸；止规是按孔的最大极限尺寸设计的，作用是防止孔的实际尺寸大于其最大极限尺寸，如图5-la）所示。检验轴的量规称为卡规，它的通规是按轴的最大极限尺寸设计的，其作用是防止轴的作用尺寸大于其最大极限尺寸；止规是按轴的最小极限尺寸设计的，其作用是防止轴的实际尺寸小于其最小极限尺寸，如图5-lb）所示。 用量规检验零件时，只有通规通过，止规不通过，被测件才合格。 图5-1光滑极限量规 量规按照用途分为： 1．工作量规 在零件制造过程中，生产工人检验工件时所使用的量规称为工作量规。通规用代号T表示，止规用代号Z表示。通常使用新的或者磨损较少的量规作为工作量规。 2．验收量规 检验人员或者用户代表验收工件时所用的量规称为验收量规。 验收量规不需要另行制造，一般选择磨损较多或者接近其磨损极限的工作量规作为验收量规。 3．校对量规 用于检验轴用工作量规的量规称为校对量规，由于孔用工作量规使用通用计量器具检验，所以不需要校对量规。校对量规有以下几种： 校通一通(TT)是检验轴用工作量规通规的校对量规。校对时，应该通过，否则通规不合格。 校止一通(ZT)是检验轴用工作量规止规的校对量规。校对时，应该通过，否则止规不合格。 校通一损(TS)是检验轴用工作量规通规是否达到磨损极限的校对量规。校对时，应该不通过轴用工作量规(通规)，否则该通规已到或者超过磨损极限，不应该再使用。 5．2 量规尺寸及公差带 量规是专用量具，它的制造精度要求比被检验工件更高，但不能将量规工作尺寸正好加工到某一规定值，故对量规工作尺寸也要规定制造公差。 5．2．1 工作量规基本尺寸
实训项目十七塞规的使用实验 一、实验目的 1.观察塞规，掌握塞规的结构。 2.正确掌握塞规测量方法并保证工件测量精度。 二、实验设备和工具 1. 塞规。 2.被测零件。 三、实验原理 塞规是一种专用量具。 塞规是批量检测孔径的量具，有两个圆头，一头称为通规，是孔径的下 偏差，另一头称为止规，是孔径的上偏差。在检测孔径时，通规能塞进去 而止规塞不进去，则此孔径是合格的，就是在公差范围之内的，否则就是 不合格的。 四、塞规的结构、种类 塞规用来测量工件的孔、槽等尺寸，常用的形式如图44-1 所示。 图 44-1塞规的结构 塞规规格：Ф3—Ф 500mm，特殊型号可以根据产品尺寸公差定做。 塞规种类： 1.光面塞规：光面塞规是一种用来测量工件圆孔内尺寸的精密量具，光面塞规可做成最大 极限尺寸和最小极限尺寸两种。 2.孔用塞规：孔用塞规是光滑极限量规中的一种，是没有刻度的定尺寸的专用量具，用 于检验光滑孔的直径尺寸。 3.键槽塞规：键槽塞规主要用以检验键槽的宽度，为方便测量，故加工为通端和止端， 外形是片形。因其具有测量方便，测量误差小等优点。 4.锥度塞规：锥度塞规主要用于检验产品的大径、锥度和接触率，属于专用综合检具， 锥度塞规可以根据客户提供的图纸或大头直径尺寸，锥柄长度，锥度比加工定做。 - 1 -
五、实验步骤 1.实验准备工作 做好检测准备（工件、塞规）。 2.塞规的“通规”，是用来控制孔的体外作用尺寸，其基本尺寸应按孔的最小极限尺寸制造：“止规”则是用来控制孔的局部实际尺寸，其基本尺寸应按孔的最大极限尺寸制造。 3.测量时的三种结果如图 44-2 所示。 图 44-2 六、注意事项： 塞规是固定尺寸的量具，长期使用会磨损，需定期检测。否则会造成误判。 七、完成实验报告并回答思考题 实验结果 误差及合格判断序号项目检测结果 误差是否合格1零件内径检测 思考题 : （1）如何用塞规检测零件尺寸？ （2）用塞规检测零件的注意事项有哪些？ - 2 -
Rev.0 Sophia 07.04.04 : 1. Objective 目的 Provide detail information for every step about how to perform the test about the tapered male thread. Standardize the actions of the inspectors and clarify the determining way in different conditions of the test. 就如何检验锥形内螺纹提供详细的各步骤说明. 规范检验人员动作及阐明各种情形 下的判断方法． 2. Scope 范围 It is applicable for all the female tapered threads such as NPT,BSPT etc. 适用于所有锥形内螺纹，比如ＮＰＴ，ＢＳＰＴ等． 3. Definitions 定义 3.1 Thread螺纹 There are two main types of threads used presently around the world, one being a normal straight thread and the other is tapered thread. Tapered threads are used when pressure tight joint are made on the threads. Straight thread is only otherwise. Tapered thread is also known as conical thread.The angle of the tapered thread is 1?47’. NPT and BSPT are tapered threads mostly used whin the faucet industry. 目前世界上主要有两种螺纹．一种是平形螺纹，另一种是锥形螺纹．锥形螺纹主 要用于压力密封连接上．而平形螺纹则用于其它方面．锥形螺纹锥度为 1?47’．NPT和ＢＳＰＴ是两种主要用于水龙头行业的锥形螺纹 NPT: National Pipe Tapered；The angle of thread is 60?.美标管锥螺纹，牙形角60?． BSPT: British Standard Pipe Tapered;The angle of thread is 55?．英标管锥螺纹，牙形角 55?. 3.2 Plug Gauge 塞规 Thread plug gauge is the tool for an all-around checking about the female threads which with the male threads. 螺纹塞规是一个对内螺纹进行全面综合检查的一个工具．
楔形塞尺的使用方法 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一、简介 楔形塞尺又被称做间隙尺或者是厚薄规。它主要的用途是检测机床特别紧固面和紧固面、活塞环槽和活塞环、汽缸与活塞、十字头滑板和导板、进排气阀顶端和摇臂、齿轮啮合间隙等两个相互面间的缝隙间隙的大小距离。 二、、注意事项： ▲使用数显楔形塞尺时保持手的干净、干燥，并不能戴手套。 ▲擦拭数显楔形塞尺上的灰尘和油污，以免影响测量的准确度。 ▲测量时不能强行把塞尺塞入测量间隙，以免塞尺弯曲或折断。 ▲观察数显楔形塞尺有无弯折、生锈，以免影响测量的准确度。 ▲塞尺较薄较锋利，防止划伤手或其他身体部位。 ▲不能用于测量温度较高的工件，以免碳化。 三、使用方法： 1、先将被测量工件的表面清理干净，不能有油污或其他杂质，最好用用油石清理 2、形成间隙的两工件必须相对固定，以免因松动导致间隙变化而影响测量效果。 3、根据目测的间隙大小选择适当规格的塞尺逐个塞入。如：用0.03mm能塞入， 而0.04不能塞入，这说明所测量的间隙值在0.03mm与0.04mm之间。 4、当间隙较大或希望测量出更小的尺寸范围时，单片塞尺已无法满足测量要求，可以
使用数片叠加在一起插入间隙中（在数显楔形塞尺的最大规格满足使用间隙要求时，尽量避免多片叠加，以免造成累计误差）。如：间隙片最大规格为0.5mm，间隙尺寸大约在0.65mm时，就需要使用0.5mm与0.15mm叠加测量；用0.03mm能塞入，而用0.04mm 不能塞入，通过在0.03mm上叠加0.005mm也能塞入，得到所测间隙值在0.035mm与0.04mm之间。 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
通止规的用法及管理 1、止规 使用前：应经相关检验计量机构检验计量合格后，方可投入生产现场使用。 使用时：应注意被测螺纹公差等级及偏差代号与环规标识公差等级、偏差代号相同（如M24*1.5-6h与M24*1.5-5g两种环规外形相同，其螺纹公差带不相同，错用后将产生批量不合格品)。 检验测量过程：首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，旋入螺纹长度在2个螺距之内为合格，否则判为不合格品。 2、通规 使用前：应经相关检验计量机构检验计量合格后，方可投入生产现场使用。 使用时：应注意被测螺纹公差等级及偏差代号与环规标识的公差等级、偏差代号相同（如M24*1.5-6h与M24*1.5-5g两种环规外形相同，其螺纹公差带不相同，错用后将产生批量不合格品)。 检验测量过程：首先要清理干净被测螺纹塞规油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，使其在自由状态下旋合通过螺纹全部长度判定合格，否则以不通判定。 3、注意事项 在用量具应在每个工作日用校对塞规计量一次。经校对塞规计量超差或者达到计量器具周检期限的环规，由计量管理人员收回、标识隔离并作相应的处理措施。 可调节螺纹环规经调整后，测量部位会产生失圆，此现象由计量修复人员经螺纹磨削加工后再次计量鉴定，各尺寸合格后方可投入使用。 报废环规应标识隔离并及时处理，不得流入生产现场。 4、维护与保养 量具（环规）使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。生产现场在用量具应摆放在工艺定置位置，轻拿轻放，以防止磕碰而损坏测量表面。 严禁将量具作为切削工具强制旋入螺纹，避免造成早期磨损。可调节螺纹环规严禁非计量工作人员随意调整，确保量具的准确性。环规长时间不用，应交计量管理部门妥善保管。

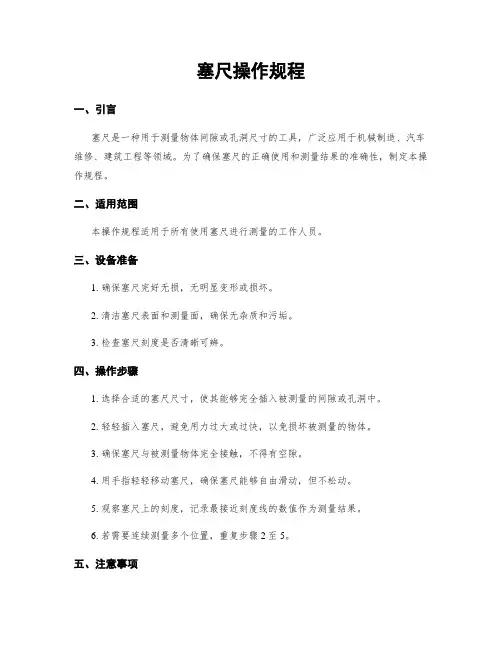

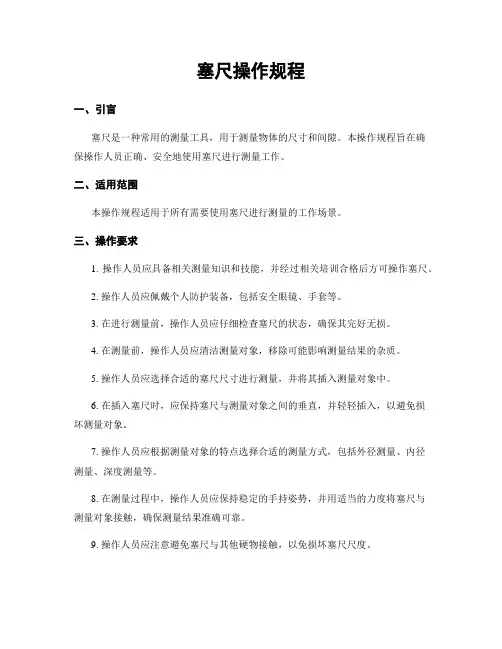

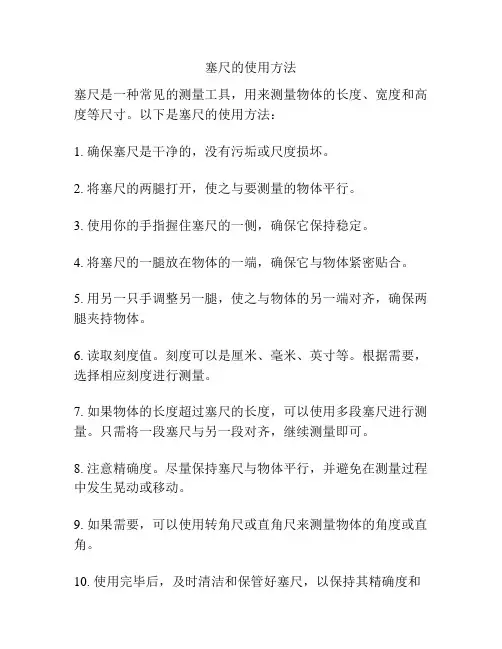

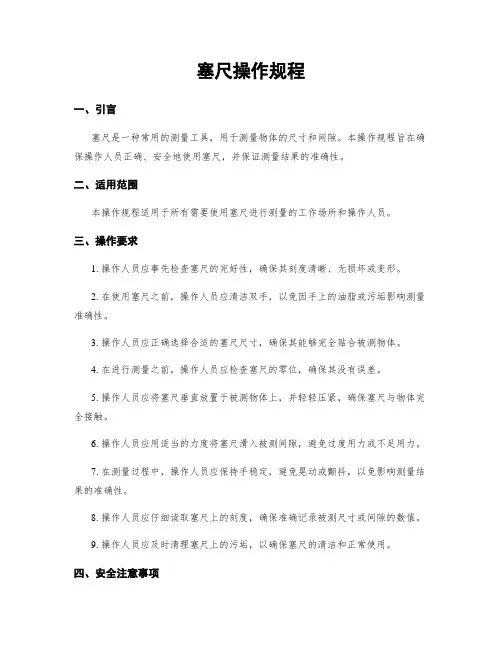

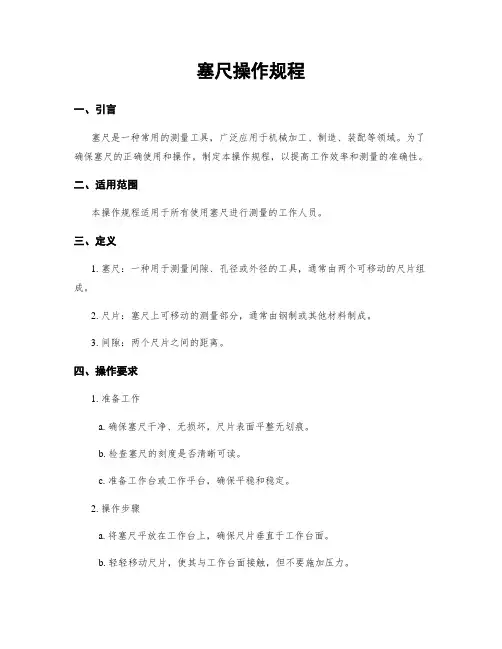

塞尺 一、塞尺的分类 塞尺的种类非常的多，下面我来介绍一下常用的塞尺：单片塞尺和数字显示型楔形塞尺 二、单片塞尺 1.概述 单片塞尺是由一组具有不同厚度级差的薄钢片组成的量规（见图）。塞尺用于测量间隙尺寸。在检验被测尺寸是否合格时，可以用通止法判断，也可由检验者根据塞尺与被测表面配合的松紧程度来判断。塞尺一般用不锈钢制造，最薄的为 0.02毫米；最厚的为3毫米。自0.02～0.1毫米间，各钢片厚度级差为0.01毫米;自0.1～1毫米间，各钢片的厚度级差一般为0.05毫米；自1毫米以上，钢片的厚度级差为1毫米。 2.定义 塞尺又称测微片或厚薄规，是用于检验间隙的 测量器具之一，横截面为直角三角形,在斜边 上有刻度,利用锐角正弦直接将短边的长度表 示在斜边上,这样就可以直接读出缝的大小了。 塞尺使用前必须先清除塞尺和工件上的污垢与灰尘。使用时可用一片或数片重叠插入间隙，以稍感拖滞为宜。测量时动作要轻，不允许硬插。也不允许测量温度 较高的零件。 3.使用方法 (1)用干净的布将塞尺测量表面擦拭干净，不能在塞尺沾有油污或金属屑末的情 况下进行测量，否则将影响测量结果的准确性。 (2)将塞尺插入被测间隙中，来回拉动塞尺，感到稍有阻力，说明该间隙值接近 塞尺上所标出的数值；如果拉动时阻力过大或过小，则说明该间隙值小于或大于塞尺上所标出的数值。 (3)进行间隙的测量和调整时，先选择符合间隙规定的塞尺插入被测间隙中，然 后一边调整，一边拉动塞尺，直到感觉稍有阻力时拧紧锁紧螺母，此时塞尺所标出的数值即为被测间隙值。
4.使用注意事项 （1）使用卡尺前须确认是否经校验及在校验有效期内。 （2）不允许在测量过程中剧烈弯折塞尺，或用较大的力硬将塞尺插入被检测间 隙，否则将损坏塞尺的测量表面或零件表面的精度。 （3）根据结合面的间隙情况选用塞尺片数，但片数愈少愈好； （4）不能测量温度较高的工件； （5）用塞尺时必须注意正确的方法(测间隙必须垂直被测面，测断差必须放平)；（6）读数时，按塞标尺片上所标数值直接读数即可； （7）塞尺必须定时保养； （8）使用完后，应将塞尺擦拭干净，并涂上一薄层工业凡士林，然后将塞尺折 回夹框内，以防锈蚀、弯曲、变形而损坏。（ （9）塞尺不用时必须放入盒子保护以防生锈变色而影响使用； （10）存放时，不能将塞尺放在重物下，以免损坏塞尺。 5.保养 1每班测量员各检查一次，看外观是否清洁，是否在校验期内，归零是否准确， 检查是否有生锈。填写仪器点检表。如某片或某几片因生锈，磨损严重而不能使用的，可剔除其中的那几片(如下图)，此塞尺仍可使用。 2塞尺较易生锈，应注意保养。每天下班时喷少量防锈油并装入盒内(如下图)，轻微生锈可用砂纸轻擦，擦后须校正OK后才能使用。 3 剔除生锈的那片 用后喷少量防锈 油再装入盒内

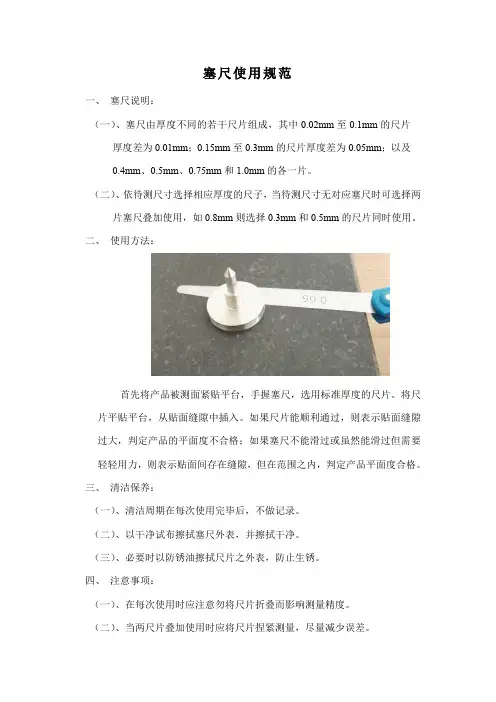

塞尺塞规的使用规范 一、塞尺 1、简介 塞尺又称测微片或厚薄规，是用于检验间隙的测量器具之一，由一组具有不同厚度级差的薄钢片组成的量规，横截面为直角三角形，在斜边上有刻度，利用锐角正弦直接将短边的长度表示在斜边上，这样就可以直接读出缝的大小了。塞尺是一个整体，里面有16片铁条，用于测量间隙尺寸。在检验被测尺寸是否合格时，可以用通止法判断，也可由检验者根据塞尺与被测表面配合的松紧程度来判断。塞尺一般用不锈钢制造，最薄的为0.02毫米；最厚的为3毫米。自0.02～0.1毫米间，各钢片厚度级差为0.01毫米；自0.1～1毫米间，各钢片的厚度级差一般为0.05毫米；自1毫米以上，钢片的厚度级差为1毫米。 2、塞尺的使用方法 （1）用干净的布将塞尺测量表面擦拭干净，不能在塞尺沾有油污或金属屑末的情况下进行测量，否则将影响测量结果的准确性。 （2）将塞尺插入被测间隙中，来回拉动塞尺，感到稍有阻力，说明该间隙值接近塞尺上所标出的数值；如果拉动时阻力过大或过小，则说明该间隙值小于或大于塞尺上所标出的数值。 （3）进行间隙的测量和调整时，先选择符合间隙规定的塞尺插入被测间隙中，然后一边调整，一边拉动塞尺，直到感觉稍有阻力时拧紧锁紧螺母，此时塞尺所标出的数值即为被测间隙值。 3、注意事项 （1）根据结合面的间隙情况选用塞尺片数，但片数愈少愈好。 （2）测量时动作要轻，不允许硬插，也不允许测量温度较高的零件。 （3）不允许在测量过程中剧烈弯折塞尺，或用较大的力硬将塞尺插入被检测间隙，否则将损坏塞尺的测量表面或零件表面的精度。 （4）使用完后，应将塞尺擦拭干净，并涂上一薄层工业凡士林，然后将塞尺折回夹框内，以防锈蚀、弯曲、变形而损坏。 （5）存放时，不能将塞尺放在重物下，以免损坏塞尺。 二、塞规（塞针） 1、简介 塞规是由白钢、工具钢、陶瓷、钨钢轴承钢等或其他材料制成的硬度较高的具有特定尺寸的圆棒。规适用于机械电子加工中孔径、孔距、内螺纹小径的测量，特别适于弯曲槽宽及模具尺寸的测量。常用的有圆孔塞规和螺纹塞规。圆孔塞规做成圆柱形状，两端分别为通端和止端，用于检查位置，测量孔的尺寸，检查两孔距，也可作通止规及测量孔的深度用，是孔的标准化检测的必备检具；螺纹塞规是测量内螺纹尺寸的正确性的工具。塞规广范用于电子板、线路板、模具、精密机械制造等各种高精尖技术领域。质量特征：粗糙度≤ Ra0.20um ；热处
螺纹塞规&螺纹环规 符号螺纹种类规范牙型角M 公制粗牙ISO 261 60° S 细小螺丝ISO R1501 60° UNC 统一牙粗牙ISO 263 60°UNF 统一牙细牙ISO 263 60°UNEF 统一牙特细牙ISO 263 60°UN 统一牙固定牙ISO 263 60°UNS 统一牙特殊牙----- 60°NC 美制牙粗牙ANSI B1.1 60°NF 美制牙细牙ANSI B1.1 60° NEF 美制牙特细牙ANSI B1.1 60° N 美制牙固定牙ANSI B1.1 60° NS 美制牙特殊牙ANSI B1.1 60°BSW 英制牙粗牙BS 84 55°BSF 英制牙细牙BS 84 55°BC 自行车牙JIS B0225 60°SM 针车用JIS B0226 60°CTV 自行行车用风嘴JIS D9422 60°TV 汽车用风嘴JID D4207 60°BSC 英制自行车BS 811 60° BA 英制小螺丝BS 93 30°47° Tr 公制爱克母牙ISO 2902 30° TW 爱克姆牙JIS B0222 29° ACME 爱克姆牙ANSI B1.5 29°STUB-ACME 浅牙爱克姆ANSI B1.8 29°C 平行管用螺纹ISO 228/1 55°BSPF 英制平行管螺纹BS 2779 55° PF 英制平行管螺纹IS B0202 55° R 管用推拔管用ISO 7/1 55°1/16 Rc 管用推拔内螺纹ISO 7/1 55°1/16 Rp 管用平行内螺纹ISO 7/1 55° PT 推拔管用JIS B0203 55°1/16 PS 平行内螺纹JIS B0203 55° BSP 英制管牙BS 21.2779 55° NPT 美制一般推拔管用ANSI B2.1 60°1/16 NPTR 美制栏杆接头用ANSI B2.1 60°1/16 NPS 美制一般平行管用ANSI B2.1 60° NPSM 美制平行管用装配器用ANSI B2.1 60°NPSL 美制锁紧螺帽用ANSI B2.1 60°NPSH 美制水管用ANSI B2.1 60°NPSC 美制管接头用ANSI B2.1 60° NH 美制消防水管用ANSI B2.1 60° NPSF 美制干封管用平行内螺纹ANSI B2.1 60° NPTI 美制干封管用平行ANSI B2.1 60° NPTF 美制干封管用推拔ANSI B2.1 60°1/16 NGT 美制瓦斯用推拔ANSI B57.1 60°1/16 NGS 美制瓦斯用平行ANSI B57.1 60° NGO 美制瓦斯用出口ANSI B57.1 60°SGT 美制瓦斯用特殊ANSI B57.1 60°1/8 E 电灯泡用JIS C7709 圆V 瓦斯桶凡而用JIS B8245/6 55°3/26 C 薄铜电线管用JIS B0204 80° 使用上应注意事项: 1.螺纹规使用时,应注意洗涤防锈油及灰尘杂物. 2.被测定物也应洗涤干净,以防附着切屑,毛边及杂物. 3.螺纹规栓入螺纹时应轻轻地很顺畅进入,不可用力,无理的栓入. 4.使用时应注意放置,以防止掉落及碰伤. 使用后之处理: 1.切屑杂物之清洗,涂抹防锈油. 2.再使用保护膜,以期安全保存. 3.请存放于温度差小及湿度少的场合.
螺纹塞规校准方法、检测方法 2011-4-2 16:44|发布者: 小编H|查看: 1884|评论: 0|来自: 仪器信息网 摘要: 可采用三针法进行检测，具体方法也就是根据螺纹量规的P（螺距）、螺纹角（牙型角α）来确定量佳针径，其 计算公式是：do= P/=0.57735P（α=60°时）=0.5637P（α=55°时） 1.螺纹中径的检测： 可采用三针法进行检测，具体方法也就是根据螺纹量规的P（螺距）、螺纹角（牙型角α）来确定量佳针径，其计算公式是： do= P/[2COS(α/2)]=0.57735P（α=60°时）=0.5637P（α=55°时）； 利用相应之量具仪器，如测长机、光学计、外径千分尺等（视螺纹的精密要求而定），同三针一同组合起来对螺纹的中径进行测量，其计算简化公式为： 螺纹角（牙型角α）为60°的： d2＝M-3d0+0.866P=M-A，其中A=3do-0.866P； 螺纹角（牙型角α）为55°的： d2＝M-3.1657d0+0.9605P = M-A，其中A=3.1657d0-0.9605P。 在上式中M表示经量具/仪器及三针组合后测出的数值结果。 2.螺纹半角（α/2）的检测： 可将螺纹量具置于万能/大型工具显微镜之两顶尖间，以影象法或干涉法（推荐用干涉法）进行测量。 3.螺距的测量： 同2步，将螺纹量具置于万能/大型工具显微镜的两顶尖之间来进行测量。 4.螺纹大径的测量可通过测长机、光学计、外径千分尺、杠杆外径千分尺等仪器、量具来进行测量。 5.螺纹小径的测量可以以万能或大型工具显微镜来进行测量。 螺纹环规的检定、校准： 1.螺纹环规的检定校准方法有两种，一种主要是以测长仪、测长机及其配件（如内测钩、测球、校对环等）来进行测量，其测量过程较、计算复杂，效率低，对操作人员的要求也很高等。 为提高螺纹环规的检定、校准效率以及降低其检定、校准的复杂性，故计量检定部门（如省市、国防计量等）往往以螺纹校对塞规对工作用螺纹环规进行检定、校准，大家都知道外螺纹的检测比内螺纹的检测要简单得多，这也是采用校对螺纹塞规的主要原因。 螺纹校对塞规一般由4个为一组，用于校对工作螺纹环规通规的（代号“T”或 “GO”IP“等）螺纹塞规为”校通通（“JTT”，国标代号，以下同）和“校通止”（“JTZ”），其合格的条件是以“校通通”顺利全部旋入到被检螺纹环规、以“校通止”（“JTZ”）不能旋入或旋入不超过1.5圈为被检螺纹环规通规的合格；以“校止通”（JZT）能顺利全部旋入到被检螺纹环规止规（“Z”或“NO GO”、“WP”等），以“校止止”（JZZ）不能旋入或旋入不超过1.5圈为螺纹环规止规合格。
数显楔形塞尺的使用说明书 数显楔型塞尺|楔型数显塞尺|气轮机缝隙测量|水轮机间隙测量|水泵动静间隙测量 性能： 1.用于气轮机、水轮机等大型水泵的 动静间隙测量； 2.LCD显示 使用说明： 1.更换电池：按箭头指示方向打开电池盖，换装电池，电池盖盖上后可锁紧电池。 2.按键：a.“ZERO”:清零件，可在测量范围内任何位置设定“0”位。b.“ON/OFF”:电源开关键。 3.使用前，松开止紧螺钉，平稳移动尺框，用清洁的软布清洁塞尺上下侧面。将游标尺向右推至最前端，使副尺与楔形块合拢，将读数置零。 4.该尺有五种规格供选择：该尺有五种规格供选择：XY-1型0-10mm 、XY-2型5-15mm、XY-3型10-20m、XY-4型20-30mm、XY-5型30-40mm，用户可根据实际需求选择相应的规格型号塞尺。 5.测量：测量时，塞尺插入楔形槽内，副尺端面应紧贴被测表面，并与底部表面保持垂直。 直接测量：1型塞尺（0-10mm）可以直接测量，显示屏上直接读出楔形槽开口测量数据； 加法测量：2型（5-15mm）、3型（10-20mm）、4型（20-30mm）、5型（30-40mm）塞尺测量时，首先将副尺与楔形块端面对齐并置零，再测量工件。 显示屏上显示的数值+楔形块上标注的数值（2型+5mm，3型+10mm，4型+20mm，5型+30mm）=实际测量数值。 例：显示屏显示测量数据值7.5mm，楔形上标注为+5mm（2型），那么实际测量数值A=7.5mm+5mm=12.5mm
基本参数： 测量范围0-10mm，5-15mm，10-20mm，20-30mm，30-40mm 分辨率0.01mm 精度0.03mm 最大移动速度 1.5m/s 工作温度0-40°C 环境湿度＜80% 电池 1.5V（SR44W） 备注：特殊规格可按客户要求定制。订货周期15个工作日。 注意事项： 1．不要将卡尺暴露于粉尘、潮湿的环境中，环境湿度应低于80%，并防止阳光紫外线或高温辐射。 2．移动尺框应平衡，并防止跌落或碰撞。 3．不要将卡尺放在磁性物体上，带磁工件在检测之前应去磁。 4．标尺表面若有污垢，可以用汽油擦净。并用少量钟表油润滑主副尺滑动面、楔形块、不能使用丙酮或酒精。电子组件及尺身平面避免任何溶液接触。 常见故障及其处理： 故障LCD不显示不变化或字符闪烁 显示数字杂乱 可能原因电池用完或电池接触不良 受潮有水气 处理更换电池，或用镊子调整电池触点 用干净软布清洁主尺表面，去除水气
螺纹环规使用说明书 一、使用方法 1、通规 使用前：应经相关检验计量机构检验计量合格后，方可投入生产现场使用。使用时：应注意被测螺纹公差等级及偏差代号与环规标识的公差等级、偏差代号相同（如M24*1.5-6h与M24*1.5-5g两种环规外形相同,其螺纹公差带不相同,错用后将产生批量不合格品)。 检验测量过程：首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，使其在自由状态下旋合通过螺纹全部长度判定合格，否则以不通判定。 2、止规 使用前：应经相关检验计量机构检验计量合格后，方可投入生产现场使用。使用时：应注意被测螺纹公差等级及偏差代号与环规标识公差等级、偏差代号相同 检验测量过程：首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大母指与食指转动环规，旋入螺纹长度在2个螺距之内为合格，否则判为不合格品。 二、维护与保养 1.量具（环规）使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。 2．生产现场在用量具应摆放在工艺定置位置，轻拿轻放，以防止磕碰而损坏测量表面。 3．严禁将量具作为切削工具强制旋入螺纹，避免造成早期磨损。 4．可调节螺纹环规严禁非计量工作人员随意调整，确保量具的准确性。5．环规长时间不用，应交计量管理部门妥善保管。 三、注意事项 1.在用量具应在每个工作日用校对塞规计量一次。 2.经校对塞规计量超差或者达到计量器具周检期的环规，由计量管理人员收回 3.作相应的处理措施。 4．可调节螺纹环规经调整后，测量部位会产生失圆，此现象由计量修复人员经 5．螺纹磨削加工后再次计量鉴定，各尺寸合格后方可投入使用。 6．报废环规应及时处理，不得流入生产现场。
塞尺基础知识及使用方法 一、概述 塞尺又称测隙规或厚薄规，用于测量两零件结合面的间隙，其测量精度可以达到0.02mm。塞尺的类型很多，有公制与英制之分。常用的有插片式塞尺（我们平时所说的“塞尺”就是指这种）和楔形塞尺两种。插片式塞尺一般是成组供应，由许多不同厚度的金属薄片组成，每个薄片都有两个相互平行的测量面，并有厚度值标记，以方便使用。塞尺的用途非常广泛，例如用塞尺检验机床紧固面、活塞与气缸、活塞环槽和活塞环、十字头滑板和导板、齿轮啮合间隙等。与平尺、量块等配合使用，还可以检测某些导轨、工作台或平台的直线度和平面度。 二、插片式塞尺 2.1插片式塞尺的结构型式见图1和图2。
2.2塞尺的尺寸系列 塞尺片最薄的为0.02mm，最厚的为3mm。厚度在0.02～0.1mm时，各片厚度相差0.01毫米；厚度在0.1～1mm时，各片厚度相差0.05毫米；厚度1mm以上时，各片的厚度相差1毫米。GB/T22523-2008《塞尺》中只规定了厚度在0.02mm～1mm，长度100mm～300mm的尺寸系列，如表1。 2.3塞尺的精度要求 塞尺的厚度尺寸极限偏差和弯曲度公差见表2。 2.4塞尺表面粗糙度 塞尺工作表面粗糙度的Ra最大值不得超过表3的规定。 2.5塞尺材料及硬度 根据GB/T22523-2008《塞尺》规定，塞尺一般采用65Mn钢或同等性能的材料制造，其硬度在360HV～600HV。 三、楔形塞尺 3.1楔形塞尺的定义 具有楔形角度且有一组或多组有序的标尺标记及标尺数码所构成的板状或楔块状的测量器具，利用其宽度或厚度 测量沟槽、缝隙、孔径。其分度值分为0.05mm、0.1mm和0.5mm三种，准确度等级有1级、2级和3级。 3.2楔形塞尺的结构型式见图3和图4。
第6章 光滑极限量规 6.1 概 述 检验光滑工件尺寸时，可用通用测量器具，也可使用极限量规。通用测量器具可以有具体的指示值，能直接测量出工件的尺寸，而光滑极限量规是一种没有刻线的专用量具，它不能确定工件的实际尺寸，只能判断工件合格与否。因量规结构简单，制造容易，使用方便，并且可以保证工件在生产中的互换性，因此广泛应用于成批大量生产中。光滑极限量规的标准是GB/T 1957-2006。 光滑极限量规有塞规和卡规之分，无论塞规和卡规都有通规和止规，且它们成对使用。塞规是孔用极限量规，它的通规是根据孔的最小极限尺寸确定的，作用是防止孔的作用尺寸小于孔的最小极限尺寸；止规是按孔的最大极限尺寸设计的，作用是防止孔的实际尺寸大于孔的最大极限尺寸，如图6.1所示。 卡规是轴用量规，它的通规是按轴的最大极限尺寸设计的，其作用是防止轴的作用尺寸大于轴的最大极限尺寸；止规是按轴的最小极限尺寸设计的，其作用是防止轴的实际尺寸小于轴的最小极限尺寸，如图6.2所示。 图6.1 塞规检验孔 图6.2 环规检验轴
量规按用途可分为以下三类： 1）工作量规工作量规是工人在生产过程中检验工件用的量规，它的通规和止规分别用代号“T”和“Z”表示。 2）验收量规验收量规量是检验部门或用户代表验收产品时使用的量规。 3）校对量规校对量规是校对轴用工作量规的量规，以检验其是否符合制造公差和在使用中是否达到磨损极限。 6.2量规设计 6.2.1极限尺寸判断原则（泰勒原则） 单一要素的孔和轴遵守包容要求时，要求其被测要素的实体处处不得超越最大实体边界，而实际要素局部实际尺寸不得超越最小实体尺寸，从检验角度出发，在国家标准“极限与配合”中规定了极限尺寸判断原则，它是光滑极限量规设计的重要依据，阐述如下：孔或轴的体外作用尺寸不允许超过最大实体尺寸。即对于孔，其体外作用尺寸应不小于最小极限尺寸；对于轴，其体外作用尺寸不大于最大极限尺寸。 任何位置上的实际尺寸不允许超过最小实体尺寸。即对于孔，其实际尺寸不大于最大极限尺寸；对于轴，其实际尺寸不小于最小极限尺寸。 显而易见，作用尺寸由最大实体尺寸控制，而实际尺寸由最小实体尺寸控制，光滑极限量规的设计应遵循这一原则。 6.2.2量规公差带设计Array 1. 工作量规 1)量规制造公差 量规的制造精度比工件高得多，但量规 在制造过程中，不可避免会产生误差，因而 对量规规定了制造公差。通规在检验零件 时，要经常通过被检验零件，其工作表面会 逐渐磨损以至报废。为了使通规有一个合理 的使用寿命，还必须留有适当的磨损量。因 此通规公差由制造公差（T）和磨损公差两 部分组成。 止规由于不经常通过零件，磨损极少， 所以只规定了制造公差。 量规设计时，以被检验零件的极限尺寸作为量规的基本尺寸。 图6.3光滑极限量规公差带图图6.3所示为光滑极限量规公差带图。标准规定量规的公差带不得超越工件的公差带。 通规尺寸公差带的中心到工件最大实体尺寸之间的距离Z（称为公差带位置要素）体
一、螺纹环规是一种“量具”，是用来检测标准外螺纹中径的，两个为一套，一个通规，一个止 规。两个环规的内螺纹中径分别按照标准螺纹中径的最大极限尺寸和最小极限尺寸制造的，精度非常高。 二、使用方法 1、通规使用前： 应经相关检验计量机构检验计量合格后，方可投入生产现场使用。 使用时：应注意被测螺纹公差 等级及偏差代号与环规标识的公差等级、偏差代号相同（如M24 ×1.5 6h 与M24×1.5 5g 两种环 规外形相同,其螺纹公差带不相同,错用后将产生批量不合格品)。 检验测量过程： 首先要清理干净被测件螺纹油污及杂质，然后在环规与被测件螺纹对正后， 用大拇指与食指转动环规，使其在自由状态下旋合通过螺纹全部长度判定合格，否则以不通判定。 2、止规使用前： 应经相关检验计量机构检验计量合格后，方可投入生产现场使用。 使用时： 应注意被测件螺纹公差等级及偏差代号与环规标识公差等级、偏差代号相同。 检验测量过程： 首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大拇指与食指转动环规，旋入螺纹长度在2个螺距之内后止住为合格，否则判为不合格品。 3、通规可以在螺纹的任意位置转动自如，止规拧一至两三圈，（可能有时还能多拧一两圈，但螺纹头部没出环规端面）就拧不动了，这时说明你检测的外螺纹中径正好在“公差带”内，是合格的产品。 4、只有当通规和止规联合使用，并分别检验合格，才表示被测工件合格。 三、维护和保养 螺纹环规使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。环规使用时应轻拿轻放，环规严禁套在坚硬物品上面旋转。严禁将环规强制旋入螺纹，避免造成早期磨损，确保环规的准确性。长时间不使用，应涂上防锈油。 图中英文字母“T”:表示螺纹环规的通规。 图中英文字母“Z”:表示螺纹环规的止规。 图中“MJ10×1.5 6g”及“7/8-6ACME”表示该螺纹环规的规格。 使用螺纹环规口诀： 通规通；止规止！
塞尺又称测微片或厚薄规，是用于检验间隙的测量器具之一，?横截面为直角三角形,在斜边上有刻度,利用锐角正弦直接将短边的长度表示在斜边上,这样就可以直接读出缝的大小了。 塞尺使用前必须先清除塞尺和工件上的污垢与灰尘。使用时可用一片或数片重叠插入间隙，以稍感拖滞为宜。测量时动作要轻，不允许硬插。也不允许测量温度较高的零件。 由一组具有不同厚度级差的薄钢片组成的量规（见图）。塞尺用于测量间隙尺寸。在检验被测尺寸是否合格时，可以用通止法判断，也可由检验者根据塞尺与被测表面配合的松紧程度来判断。塞尺一般用不锈钢制造，最薄的为毫米，最厚的为3毫米。自～毫米间，各钢片厚度级差为毫米；自～1毫米间，各钢片的厚度级差一般为毫米；自1毫米以上，钢片的厚度级差为1毫米。除了公制以外，也有英制的塞尺。 使用方法： (1)用干净的布将塞尺测量表面擦拭干净，不能在塞尺沾有油污或金属屑末的情况下进行测量，否则将影响测量结果的准确性。 (2)将塞尺插入被测间隙中，来回拉动塞尺，感到稍有阻力，说明该间隙值接近塞尺上所标出的数值；如果拉动时阻力过大或过小，则说明该间隙值小于或大于塞尺上所标出的数值。 (3)进行间隙的测量和调整时，先选择符合间隙规定的塞尺插入被测间隙中，然后一边调整，一边拉动塞尺，直到感觉稍有阻力时拧紧锁紧螺母，此时塞尺所标出的数值即为被测间隙值。 注意事项： (1)不允许在测量过程中剧烈弯折塞尺，或用较大的力硬将塞尺插入被检测间隙，否则将损坏塞尺的测量表面或零件表面的精度。 (2)使用完后，应将塞尺擦拭干净，并涂上一薄层工业凡士林，然后将塞尺折回夹框内，以防锈蚀、弯曲、变形而损坏。 (3)存放时，不能将塞尺放在重物下，以免损坏塞尺。
塞规怎么用？ 螺纹拧紧后，应用塞规进行测试，一种是通用规，另一种是停规。 总规和停车规的含义是什么？应首先使用哪个头进行测量？ 当普通量规进入校验规时，只需输入几个螺距即可使螺纹合格。如果普规可以进入检验规，也可以进入检验规，说明螺纹大，相位在扩大。我来回答分享报告。 1、提前测量待测孔直径2113，找出距离待测孔直径最近的塞规5261，试着将4102插入待测孔。 2.如果可以插入，将第一个规格的塞规插入1653的试装，直到不能安装的塞规小于第一个规格的塞规，即该孔的孔径。 3.如果不能插入，则将规格较小的塞规插入试装，直到可以安装塞规为止，该塞规的标准值为待测孔的直径。 塞规又称针规； 针规由白岗、工具钢、陶瓷、钨钢、轴承钢等材料制成，硬度高，尺寸大。针规适用于机电加工中的孔径、螺距和内螺纹直径的测量，特别适用于弯曲槽宽度和模具尺寸的测量。它用于检查位置，测量孔的大小，检查两个孔之间的距离，也可以用作止动规，测量孔的深度。它是标准化检测孔洞的必备检测工具，采用国际先进的激光探伤仪对
工件进行检测。 并广泛应用于电子板、电路板、模具、精密机械制造等高科技领域。外观形式有光滑针规、带柄针规、镀钛针规、陶瓷针规等。 1.使用前应检查塞规2113的测量面，不要生锈。 5261个峰、划痕、4102个黑点等；塞规标记1653应正确、清晰。 2.塞规的功能必须在定期检验期内，并有足以证明塞规合格的检定证书或标志或其他文件。 3.塞规测量标准条件：温度为20°C，测力为0。在实际使用中很难满足这一要求。为了减小测量误差，尽量用塞规和被测件在等温条件下进行测量，所用的力应尽可能小。旋转时不允许将塞规用力推入孔内或向内推。 4.测量时塞规应沿孔轴线插入或拔出，不能倾斜，塞规插入孔内。请勿转动或摇动塞规。
锥度塞规及锥度环规说明 一、锥度塞规说明： 1.工件动盘被测量锥度部分如图1所示： 图1 2.用于测量动盘锥度的锥度塞规设计计算结果如表1所示： 尺寸（mm）计算结果 （mm） 极限偏差 （mm） α1为工件α角 α1/2＝tg-1（（209-202.5）/2×195） α1＝1.909683°（折合1°54′34.8″） ±10″ m m＝（ES-EI)/2tg(α/2) m＝（0.072-0）/（2tg（1°54′34.8″/2）） m＝2.16 （0/-0.06） δδ＝0.2mtg（α/2）且0.005≤δ≤0.02 δ＝0.2×2.16×tg（1°54′34.8″/2） δ＝0.0072 为D1上偏差 D1D1=D+ES D1=209+0.072 D1=209.072 (+0.0072/0) D1S D1S=D1-δ D1S=209.072-0.0072 D1S=209.0648 l 为工件长度 195 暂定为±0.05 R 8
图2 二、锥度环规说明： 1.工件主轴被测量锥度部分如图3所示： 图3 2.用于测量主轴锥度的锥度环规设计计算结果如表2所示： 尺寸（mm）计算结果 （mm） 极限偏差 （mm） α1为工件α角 1.909683°（折合1°54′34.8″） m m＝（es-ei)/2tg(α/2) （0/-0.06）
m＝（0-（-0.046））/（2tg（1°54′34.8″/2）） m＝1.38 D1 D1=D+es D1=209.6+0 D1=209.6 l 为工件长度 198 暂定为±0.05 d1 d1＝D1-2×l×tg（α/2） d1＝209.6-2×198×tg（1.909683/2） d1＝203 图4 4.附注：锥度环规的锥角在制造时难以测量的控制，一般配有校对塞规。锥度环规按照校对塞规配作，并做涂色检验锥角，接触面积应不少于90％。 校对塞规的计算结果如表3所示： 尺寸 （mm） 计算结果 （mm） 极限偏差 （mm）α1为工件α角 1.909683°（折合1°54′34.8″） ±10″ D1D1=D－es D1=209.6－0 D1=209.6 ±0.005 l 为工件长度 198
螺纹环规通常分为通端螺纹环规和止端螺纹环规，其含义是在检测螺纹工件时，通端螺纹环规应顺利的旋入螺纹工件，而止端螺纹环规应旋入螺纹工件不过两扣，也就是不到两个螺距，则判为该螺纹工件合格。螺纹校对规通常分为TS校对规和ZS校对规。其功用是对在用的螺纹环规进行校对，TS校对规校对通端螺纹环规不过两扣，判为合格；ZS校对规校对止端螺纹环规不过两扣，也判定为合格。因为，用螺纹校对规校对通端螺纹环规和止端螺纹环规实际上是控制了螺纹环规的作用中径，其半角、螺距和实际中径等是不考虑的。一旦当螺纹的作用中径超差，则螺纹环规就应判为不合格。即使其余技术指标合格也已经无意义了。由此可见在判别螺纹环规的实际工作中，只要控制好螺纹的作用中经，就可以判别其合格与否。当然，我们在工作中要注意螺纹校对规本身是否合格，方筒螺纹校对规的合格与否可以用三针和杠杆千分尺加以检定。 检验内螺纹的量规 1)通端工作塞规用以控制被检内螺纹的大径最小极限尺寸和作用中径的最小极限尺寸，其牙型完整，螺纹长度与被检螺纹长度一样，一般8～9扣，合格标志为顺利通过被检内螺纹。 2)止端工作塞规控制被检内螺纹的实际中径，为消除牙型误差，制成截断牙型，为减少螺距误1 1差影响，其扣数为2 1～3 扣，合格标志是不能通过，但可以部分旋入，多于4扣的内螺纹旋入量不得多于2扣；少于4扣的，两端旋入量不得多于2扣。 3)通端验收塞规的检验作用与螺纹通端工作塞规相同，一般是选取部分磨损的，但螺距和半角误差较小的通端塞规，验收人员用以验收螺纹制件，其中径尺寸因磨损而稍小，可减少被通端工作塞规检验为合格而被验收塞规验成不合格的矛盾。验收塞规无止端。 检验外螺纹的量规 1)通端工作环规综合控制被检外螺纹内径最小极限尺寸和作用中径的最大极限尺寸，完整牙型，螺纹长度与被检外螺纹旋合长度相当，8～9扣，合格标志是能通过被检螺纹。 2)止端螺纹环规只控制被检外螺纹的实际中径的最小极限尺寸。截短牙型，扣为2 1～3扣，合格标志是不能通过，但允许部分旋入。多于4 扣的外螺纹，旋入量不得多于3 扣；少于4扣的旋入量不得多于2扣。 3)通端验收环规的作用与通端工作环规相同，一般也是从部分磨损后的工作环规中选取。 螺纹环规通常分为通端螺纹环规和止端螺纹环规，其含义是在检测螺纹工件时，通端螺纹环规应顺利的旋入螺纹工件，而止端螺纹环规应旋入螺纹工件不过两扣，也就是不到两个螺距，则判为该螺纹工件合格。螺纹校对规通常分为TS校
