一、产品介绍:
FL7000系列微机控制电液伺服万能试验机可以按照GB/ISO/ASTM/JIS/FUL/FL/DIN/EN等标准实现对不同材料或产品在不同环境温度下的拉伸、压缩、弯曲、剪切等类型的力学试验，增加功能附件可完成钢筋、构件、水泥、混凝土、砖、瓦等材料进行多种试验。增加FL高低温环境试验箱或增加高温炉试验装置，能做高温拉伸试验，高温抗压试验，高温抗弯试验等多重高低温试验，配置馥勒全数字闭环控制系统，能自动求取所测材料的抗拉强度、抗压强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标（或按需编程程控），可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以研究材料的各项常温环境或者高低温环境的物理力学性能。
二、产品特点：
1、微机控制电液伺服万能试验机主机外形美观大方、操作简单、使用方便、示值精度高，稳定可靠；
2、多通道，高扩展，丰富的多功能附件可选配：T型台、高低温试验箱、恒温恒湿试验装置、高温炉装置等；
3、加荷速率可自动控制，可进行恒应力、恒应变、恒试验力等的多种闭环控制。试验中可自动求取等各项力学性能参数，并据此打印结果。可根据要求打印不同内容的报告和曲线；
三、依据标准：
符合GB/T2611《试验机通用技术要求》、GB/T16826《电液伺服万能试验机》、GB228《金属材料室温拉伸试验方法》、GB/T232《金属弯曲试验方法》、GB/T7314《金属材料室温压缩试验方法》、GB/T50081《普通混凝土力学性能试验方法标准》等标准要求。
四、安全保护装置：
1、当试验力超过每档额定试验力的2%-5%时，过载保护，系统卸荷。
2、当活塞升起达到上极限位置时，行程保护，油泵电机停机。
五、技术参数：
规格型号：FL7605，FL7106，FL7150，FL7206；
主机结构形式：四立柱双丝杠油缸下置式高强度主机结构；
额定试验力（KN）：600KN、1000KN、1500KN、2000KN；
试验温度选择：-196~350℃、常温~350℃、300~1300℃；
试验机精准度等级：1级/0.5级；
试验力测量范围：2%-100%FS；
试验力示值相对误差：≦示值的±0.5%；
变形分辨力：额定变形量的1/500000；
位移测量分辨力mm：0.0001；
控制方式：恒应力、恒变形、恒位移三闭环控制和编程控制；
夹紧方式：液压自动夹紧；
活塞额定移动速度：0.2-70（mm/min）无极调速；
立柱间有效距离（mm）：550、650、650、700；
有效拉伸空间（mm）：650（常温）、350（高低温）可定制；
有效压缩空间（mm）：550（常温）、400（高低温）可定制；
圆试样夹持范围（mm）：Φ6-Φ40、Φ13-Φ60、Φ26-Φ70、Φ26-Φ80；
扁试样夹持厚度（mm）：0-30、0-40、0-50、0-60；
扁试样夹持宽度（mm）：75、75、80、80；
上下压盘尺寸（mm）：Φ204×Φ204、100×100、150×150、200×200（可选）；
弯曲支辊间距(mm)：30-600、30-600、30-600、30-600；
主机外形尺寸（mm）：950×655×2188、1010×750×2230、1200×1100×2860、1300×1200×2900；控制柜外形尺寸（mm）：960×630×950；
供电电源：380V±10%/50Hz/三相五线制；
试验机重量约：2600kg、4000kg、5600 kg、7500kg；
备注：馥勒FULETEST厂家保留机型升级的权利，更新后恕不另行通知，如有问题请在线咨询详细情况。
目录 前言软件概述 ............................................................................................................................................................. １第一章软件的安装 ..................................................................................................................................................... ３ 一. 软硬件的安装： .......................................................................................................................................... ３ 二. 软件的登陆： .............................................................................................................................................. ４ 三. 关于用户权限： .......................................................................................................................................... ４ 四. 软件的注册 .................................................................................................................................................. ４第二章功能概述 ......................................................................................................................................................... ５一．系统菜单： ................................................................................................................................................... ５二．试验力、变形、位移...显示板： ................................................................................................................ ５三．曲线板： ....................................................................................................................................................... ６四．控制板： ....................................................................................................................................................... ６五．分析板： ....................................................................................................................................................... ８第三章传感器的标定 ................................................................................................................................................. ９一．试验力的标定： ........................................................................................................................................... ９二．引伸计的标定 ........................................................................................................................................... １０三．位移的标定： ........................................................................................................................................... １１第四章速度的标定 ................................................................................................................................................. １２第五章调整试验参数和分析参数 ......................................................................................................................... １３一．试验参数： ............................................................................................................................................... １３二．分析参数： ............................................................................................................................................... １３三．PID参数：................................................................................................................................................ １３四．过载保护： ............................................................................................................................................... １４第六章常见问题的处理及注意事项 ..................................................................................................................... １５一．开关机顺序： ........................................................................................................................................... １５二．软件环境： ............................................................................................................................................... １５三．示值不显示： ........................................................................................................................................... １５四．点上升（或下将）后机器无动作： ....................................................................................................... １５五．关于断裂位置： ....................................................................................................................................... １５六．过载保护： ............................................................................................................................................... １５第七章试验操作示例 ............................................................................................................................................. １６第一节金属拉伸试验(也适用于其它类似试验) ........................................................................................... １６第二节非金属拉伸试验、压缩试验 ........................................................................................................... １７第三节弯曲试验 ............................................................................................................................................. １７第四节JQ/T990-2006 压缩回弹率的测定 .................................................................................................... １８第五节类似《橡胶和塑料撕裂强度和粘合强度测定中的多峰曲线分析》的试验................................ １８
30吨电子万能试验机 一、简介： WDW-300E是新一代30吨电子万能试验 机。主要用于各种金属、非金属及复合材 料的拉伸、压缩、弯曲、剪切、剥离、撕 裂等力学性能指标的测试。系统采用微机 闭环控制，具有宽广准确的加载速度和测 力范围，对载荷、位移的测量和控制有较 高的精度和灵敏度。该设备适用于金属、 胶粘剂、管材、型材、航空航天、石油化 工、防水卷材、电线电缆、纺织、纤维、 橡胶、陶瓷、食品、医药包装、土工布、 薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。 30吨电子万能试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，结构为楔型平动式、手动旋转夹紧，试样不受附加力。夹持方便、可靠、不滑移。 30吨电子万能试验机采用调速精度高、性能稳定的日本松下公司数字式交流伺服调速系统与电机作为驱动系统；特别设计的同步齿型带减速系统和滚珠丝杠副带动试验机的移动横梁运动；以Windows为操作平台的基于数据库技术的控制与数据处理软件采用了虚拟仪器技术代替传统的数码管、示波器，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示，所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成，具有良好的人机界面，操作方便；插装在PC机内的双通道全数字程控放大器实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零和标定，无任何模拟调节环节，控制电路高度集成化，完全取消了电位器等机械调整器件，结构简单，性能可靠。上述各项技术的综合应用，保证了该机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现恒力、恒位移、恒应变、等速度载荷循环、等速度变形循环等试验。用户可以使用PC机专家系统自主设置恒应力、恒应变、恒位移等控制模式，各种控制模式之间可以平
SHT-4605微机控制电液伺服万能试验机操作规程 1.打开总电源。 2.开机，开启顺序：计算机→数字采集控制器。 3.在电脑桌面点击“PowertestV3.4-YAW”图标，启动万能试验机试验软件。 4.按下主机“油泵启动”按钮，启动油泵。预热3-5分钟。 5.点击电脑桌面检验图标，进入联网检验系统，输入检验编号，回车键进入，填写当前检验环境温度及相关的信息。 6.切换至“PowertestV3.4-YAW”界面，在输入用户参数窗口选择“试验方案”。 7.在“存盘名”栏输入检验编号，然后输入相关参数，鼠标指向序号1，连续回车。 8.调整操作盒“▲或▼”使下横梁到适当的位置，用鼠标将力值清零，按操作盒上“→‖←”，夹紧试件。 9.点击软件试验界面上的“→”按钮，开始试验。 10.顺时针旋转主机手动阀进行加荷，直到试件断裂，试件断裂后，及时将手动阀逆时针回旋至正中。 11.试件拆卸：按“油泵启动”握住试件的上半段，按操作盒上“←‖→下”的按钮，取下试件。再握住试件的下半段，按操作盒上“←‖→”的按钮，取下试件。 10.逆时针旋转手动阀，使活塞退回到底。连续进行第2次试验。 11.一组试验结束后，将电脑桌面切换至5界面，用回车、空格键导入当前检验数据。输完相关的参数后，签字确认。
14. 重复步骤7～13步骤，进行新试验。 15.关机，关闭顺序：退出软件→油泵停止→控制器→计算机。 16.关闭总电源，清理试验机台。 ★注意事项：①试件夹持部分应大于夹块的3/4。 ②上下夹头同时加紧后，严禁升降横梁。夹持试件时，手必须远离夹持部位。 ③试验过程中，如有异常情况，请立即按下“电源”按钮。 ④试验结束，先取下试件，再活塞复位。
WE-1000B型液压式万能试验机 一．概述 WE-1000B型液压式万能试验机是金属材料的拉伸、压缩、剪切和弯曲试验，配上合适的夹具，也可做混凝土、砖石等非金属材料的抗压试验，是科研单位、冶金和机械制造厂、质检站和大专院校的必备设备。本产品执行标准：GB/T 3159-92 《液压式万能试验机》。 二．主要技术参数 1、最大载荷 1000kN 2、试验机级别(示值精度) 一级(±1%) 3、测力分度值 0- 200kN 0.5 kN/小格 0- 500kN 1.0 kN/小格 0-1000kN 2.0 kN/小格 4、拉伸夹头间最大距离（包括活塞行程） 900 mm 5、上下压力板间最大距离（包括活塞行程） 900 mm 6、活塞最大行程 250 mm 7、圆试样夹持范围Φ20mm～Φ60mm 8、扁试样夹持范围 0～40mm 9、活塞上升速度 0-40mm/min 10、外形尺寸 主机 1000mm×710mm×2270mm 测力机 1200mm×750mm×1800mm 11、重量 主机约2500kg 测力系统约500kg 三．结构与原理 本机由主机和测力系统两部分组成，两者通过高压软管联接。 1、主机（如图一）主要有底座(12)、工作台(10)、立柱(7)、丝杠(9)、移动横梁(6)以及上横梁(1)组成。其中移动横梁上部安装有下钳口(3),下部安装有上压力板(8),上横梁下部安装有上钳口(2)，工作台、上横梁通过四根立柱连接,构成一刚性框架。 丝杠的驱动机构由驱动电机、链轮、链条组成。驱动电机通过链条传动使两根丝杠同步转动。 当高压油泵向油缸内供油，活塞上升，带动工作台向上运动，从而进行试样的拉伸、剪切试验和抗压试验。拉伸和剪切试验在移动横梁和上横梁之间进行，抗压试验在工作台和移动横梁之间进行。 2、测力系统采用液压摆锤测力机构（如图二），它与示值机构一起组成测力系统。它通过测力油缸（10）和测力活塞（9）来进行测力。当工作油缸的压力油进入测力油缸时，推动测力活塞下移，此时顶块（12），承压轴（13）及连杆轴座（14）一起被推动而下移，再经两条拉杆（7）使摆杆轴座（6）产生转动，因而装在摆杆轴（6）上的摆杆（8）也被扬起产生转角。摆杆轴上产生的扭力矩将由摆杆末端的重铊（A、B、C）予以平衡，而当摆杆轴座转动的同时，通过推板（5）推动蜗杆（2）水平移动，这时蜗杆带动蜗轮（4）旋转，指针便在度盘上指示出一定的数值。示盘机构的刻度分三种量程，即0-200kN，0-500kN和0-1000kN，并分别使用A铊、A+B铊和A+B+C铊与之相匹配，在三种量程中指针满刻度时，摆杆带动相匹配的重铊分别扬起,转角均为45°。示值机构封闭在玻璃罩内，三种量程均刻在一个度盘上，分内、中、外三圈，并标有数字，刻线之间均有适当的距离，可以估计到最小格子的五分之一。度盘上有两根指针，一个为主动针(黑色)，另一根为被动针(红色)，两根指针随着载荷的增加而沿顺时针方向转动。当试件负荷达最大值
1 仪器型号规格 微机控制电子万能试验机—ETM105D 2 适用范围 各种材料在拉伸、压缩、弯曲、剪切、剥离、撕裂、粘结等状态下的力学性能试验。 3 主要技术参数 最大试验力100kN 试验力测量范围 0.2%～100%FS 有效试验宽度 600mm 大变形测量范围 10～800mm 试验力分辨力 1/350000FS 变形分辨力 1/350000FS 4 操作步骤 4．1 开机顺序：试验机→计算机→打印机，关机顺序：试验机→打印机→计算机。 4．2 手动控制盒： 试验机配备有手动控制盒，用于操作人员手动操作试验机，可调节移动横梁及夹具到最佳位置。“▲”为上升键，按下横梁上升移动，松开横梁停止移动；“▼”为下降键，下横梁下降移动，松开横梁停止移动。 运行键按运行键，机器将按设定的试验方案进行试验。 ■停止键此功能用于在试验过程中，停止试验。 4．3 安全保护： 4.3.1急停开关 在设备的下横梁（或上底板）的右端设有一个红色的急停开关，当设备失控或出现 其它紧急情况下，可快速按下急停开关，以防止移动横梁上冲或下冲而损坏设备，此时电源指示灯将熄灭；顺时针转动急停开关，将解除急停状态，此时电源指示灯亮，主机恢复正常工作状态。从急停状态到解除急停状态，其间隔不应少于 1分钟时间。
4.3.2超载保护 当设备在试验过程中力传感器示值超过设备满量程的 10%时，设备将自动停机。 4.3.3 限位保护装置 限位保护装置是本机的重要组成部分。移动横梁上固定有限位碰块，限位杆上配有上下固定挡圈和两个可调挡圈，试验过程中如果碰块和挡圈碰触时将带动限位杆移动，触发设备的限位保护装置作用，移动横梁运行停止。 通过上下两个可调挡圈的调节可以设定移动横梁运行的范围，为操作和试验提供极大的方便和安全可靠的保护。 5 仪器维护保养 5.1 经常保持设备和计算机的清洁、卫生。 5.2 预防高温、过湿、灰尘、腐蚀性介质、水等浸入机器或计算机内部。 5.3 定期检查，保持零件、部件的完整性。 5.4 注意对易锈件或长期不用的配件，如夹具、插销等涂上防锈油。 5.5 对于夹具的钳口或夹具相对滑动的表面应保持干净，避免磕碰。在做一批试样后应及 时清理留在钳口中的碎渣碎片，如果钳口齿行部分被堵塞，请用钢刷蘸汽油清洗，忌用坚硬的工具进行清理。 5.6仪器一年检定一次。

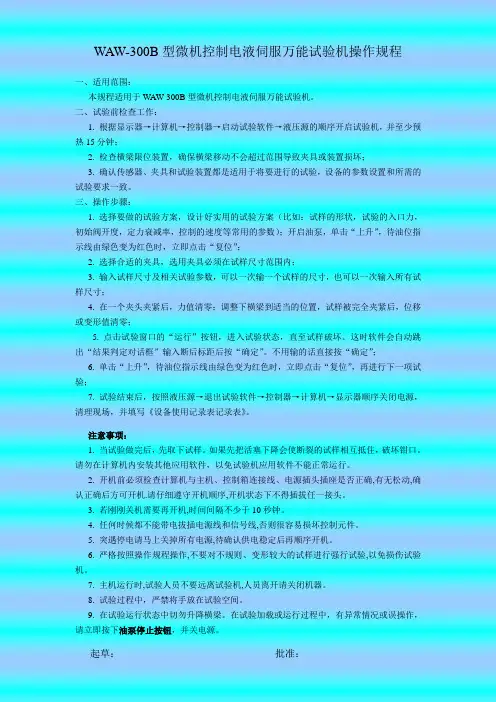

WAW-1000B型电液伺服万能试验机操作规程 一、适用范围： 本规程适用于WAW-1000B型微机控制电液伺服万能试验机。 二、试验前检查工作： 1. 根据显示器→计算机→控制器→启动试验软件→液压源的顺序开启试验机，并至少预热15分钟； 2. 确认传感器、夹具和试验装置都是适用于将要进行的试验，设备的参数设置和所需的试验要求一致。 三、操作步骤： 1.选择要做的试验方案，设计好实用的试验方案（比如：试样的形状，试验的入口力，初始阀开度，定力衰减率，控制的速度等常用的参数）；开启油泵，单击“上升”，待油位指示线由绿色变为红色时，立即点击“复位”； 2.选择合适的夹具，选用夹具必须在试样尺寸范围内； 3.输入试样尺寸及相关试验参数，可以一次输一个试样的尺寸，也可以一次输入所有试样尺寸； 4.在一个夹头夹紧后，力值清零；调整下横梁到适当的位置，试样被完全夹紧后，位移或变形值清零； 5.点击试验窗口的“运行”按钮，进入试验状态，直至试样破坏。 6．当一组试样完成时，这时软件会自动跳出“该组试验已完成是否保存”，点击确定，然后根据试样断裂情况完善相关结果判定及数据输入，加载数据并上传数据； 7. 试验结束后，按照液压源→退出试验软件→控制器→计算机→显示器顺序关闭电源，清理现场，并填写《设备使用记录表记录表》。 注意事项： 1. 当试验做完后，先取下试样。如果先把活塞下降会使断裂的试样相互抵住，破坏钳口。请勿在计算机内安装其他应用软件，以免试验机应用软件不能正常运行。 2. 开机前必须检查计算机与主机、控制箱连接线、电源插头插座是否正确,有无松动,确认正确后方可开机.请仔细遵守开机顺序,开机状态下不得插拔任一接头。 3. 若刚刚关机需要再开机,时间间隔不少于10秒钟。 4. 任何时候都不能带电拔插电源线和信号线,否则很容易损坏控制元件。 5. 突遇停电请马上关掉所有电源,待确认供电稳定后再顺序开机。 6.. 严格按照操作规程操作,不要对不规则、变形较大的试样进行强行试验,以免损伤试验机。 7. 主机运行时,试验人员不要远离试验机,人员离开请关闭机器。 8. 试验过程中，严禁将手放在试验空间。 9. 在试验运行状态中切勿升降横梁。在试验加载或运行过程中，有异常情况或误操作，请立即按下油泵停止按钮，并关电源。
