广西石化公司2013年大检修变压器检修技术方案 编制：桂文吉 审核： 批准： 动力部电气装置
目录 一工程概况 二检修项目 三编制依据 四检修组织 五检修工艺及技术要求 六安全措施
一工程概况 广西石化全厂共有108台变压器，由ABB公司220KV变压器、江苏华鹏35KV变压器、广州维奥依林6KV变压器、顺特6KV干式变压器组成。开工运行平稳，没有出现过变压器事故，在本次大检修当中重点进行常规检修、维护保养、变压器试验。 二检修项目 2.1 油变检修项目 2.1.1检查并拧紧套管引出线的接头； 2.1.2放出储油柜中的污泥，检查油位计； 2.1.3净油器及放油阀的检查； 2.1.4冷却器、储油柜、安全气道及其保护膜的检检查； 2.1.5套管密封、顶部连接帽密封衬垫的检查，瓷绝缘的检查、清扫； 2.1.6检查各种保护装置、测量装置及操作控制箱，并进行试验； 2.1.7检查有载或无载分接开关； 2.1.8充油套管及本体补充变压器油； 2.1.9检查接地装置； 2.1.10油箱及附件检查防腐； 2.1.11检查并消除已发现而就地能消除的缺陷；、 2.1.12 全面清扫 2.1.13进行规定的测量和试验。 三检修依据
3.1《石油化工设备维护检修规程（第六册）（SHS06002-2004） 3.2《电业安全工作规程》DL408-91 3.3《电力变压器检修导则》；DL/T573-95 3.4《电力变压器运行规程》；DL/T572-95 3.5《电力设备预防性试验规程》；DL/T596-1996 四检修组织 检修负责人 技术负责人 安全员 检修班组 班长 五检修工艺及技术要求 5.1油变部分 5.1冷却系统检修 5.1.1冷却风机应清洁、牢固、转动灵活、叶片完好；试运转时应无振动、过热或碰擦等情况、转向应正确；电动机操作回路、开关等绝缘良好。 5.1.2强迫油循环系统的油、水管路应完好无渗漏；管路中的阀门应操作灵活，开闭位置正确；阀门及法兰连接处应密封良好 5.1.3强迫油循环泵转向应正确，转动时应无异音、振动和过热现象；其密封应良好，无渗油或进气现象。 5.1.4差压继电器、流动继电器应经校验合格，且密封良好，动作可
10kV变压器采购标准 通用技术规范 1 范围 本部分规定了10kV变压器招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。 本部分适用于10kV变压器招标。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。 GB 311.1 绝缘配合第1部分：定义、原则和规则 GB 1094.1 电力变压器第1部分：总则 GB 1094.2 电力变压器第2部分：温升 GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则 GB 1094.5 电力变压器第5部分：承受短路的能力 GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则 GB/T 1094.10 电力变压器第10部分：声级测定 GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油 GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器 GB/T 4109 交流电压高于1000V的绝缘套管 GB 4208 外壳防护等级（IP代码） GB/T 5273 变压器、高压电器和套管的接线端子 GB/T 6451 油浸式电力变压器技术参数和要求 GB/T 7252 变压器油中溶解气体分析和判断导则 GB/T 7354 局部放电测量 GB/T 7595 运行中变压器油质量 GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性 GB/T 11022 高压开关设备和控制设备标准的共用技术要求 GB 11604 高压电器设备无线电干扰测试方法 GB/T 13499 电力变压器应用导则 GB/T 16927.1 高电压试验技术第1部分：一般定义及试验要求 GB/T 16927.2 高电压试验技术第2部分：测量系统 GB/T 17468 电力变压器选用导则 GB 20052 三相配电变压器能效限定值及节能评价值
变压器运行维护规程精 编 Document number：WTT-LKK-GBB-08921-EIGG-22986
变压器运行维护规程 1．主题内容与适应范围 本规程给出了设备规范，规定了其运行、操作、维护与变压器异常或事故情况下进行处理的基本原则和方法。 本规程适用于变压器运行管理。 2．引用标准 DL／T572－95 电力变压器运行规程 GB／T15164 油浸式电力变压器负载导则 3．设备规范（见表1） 表1 主变压器运行参数
4．主变正常运行与维护 一般运行条件 主变运行中的顶层油温最高不允许超过95℃，为防止变压器油质劣化过速，正常运行时,顶层油温不宜超过85℃。主变的运行电压一般不应高于该变压器各运行分接额定电压的105％。
主变的三相负载不平衡时，应监视电流最大的一相，且中性线电流不得超过额定电流的25％。 主变中性点接地方式按调度命令执行。正常运行方式下主变压器中性点接地。 主变周期性负载的运行 主变在额定使用条件下,全年可按额定电流运行。 主变允许在平均相对老化率小于1或等于1的情况下,周期性地超额定电流运行。但超额定电流运行时，周期性负载电流(标么值)不得超过额定值的倍,且主变顶层油温不允许超过105℃。 当主变有较严重缺陷(如冷却系统不正常、严重漏油、有局部过热现象、油中溶解气体分析结果异常等)或绝缘有弱点时，不宜超额定电流运行。 主变短期急救负载的运行 主变短期急救负载下运行时, 急救负载电流(标么值)不得超过额定值的倍,且主变顶层油温不允许超过115℃,运行时间不得超过半小时。 当主变有较严重缺陷或绝缘有弱点时, 不宜超额定电流运行。 在短期急救负载运行期间,应有详细的负载电流记录。 主变的允许短路电流应根据变压器的阻抗与系统阻抗来确定。但不应超过额定电流的25倍。
变压器标准大全 一、变压器相关国家标准 GB1094.1-1996 电力变压器总则 GB1094.2-1996 电力变压器温升 GB1094.3-2003 电力变压器绝缘水平和绝缘试验 GB1094.5-2003 电力变压器承受短路的能力 GB10230-1988 有载分接开关 GB311.1-1997 高压输变电设备的绝缘配合 GB311.2-2002 绝缘配合第2部分：高压输变电设备的绝缘配合使用导则 二、变压器相关国家推荐标准 GB/T2900.15-1997 电工术语变压器、互感器、调压器和电抗器GB/T6451-1999 三相油浸式电力变压器技术参数和要求 GB/T17211-1998 干式电力变压器负载导则 GB/T17468-1998 电力变压器选用导则 GB/T10228-1997 干式电力变压器技术参数和要求 500kV GB/T16274-1996 油浸式电力变压器技术参数和要求 500kV GB/T15164-1994 油浸式电力变压器负载导则 GB/T13499-1992 电力变压器应用导则 GB/T10229-1988 电抗器 GB/T10237-1988 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙
GB/T507－2002 绝缘油击穿电压测定法 GB/T16927 .1-1997 高电压试验技术一般试验要求 GB/T16927.2-1997 高电压试验技术测量系统 三、变压器相关机械行业推荐标准 JB/T10088-2004 6kV～500kV级电力变压器声级 JB/T10089-2001 接触自动调压器 JB/T10090-2001 感应自动调压器 JB/T10091-2001 接触调压器 JB/T10092-2000 磁性调压器 JB/T10093-2000 感应调压器 JB/T10112-1999 变压器油泵 JB/T2426-1992 发电厂和变电所自用三相变压器技术参数和要求 JB/T3837-1996 变压器类产品型号编制方法 JB/T3924-1999 中频感应加热装置用变压器 JB/T501-1991 电力变压器试验导则 JB/T5345-1991 变压器用蝶阀 JB/T5347-1999 变压器用片式散热器 JB/T5355-1991 变压器类产品机械制图补充规定 JB/T6302-1992 变压器用压力式温度计 JB/T6303-1992 电石炉变压器技术参数和要求 JB/T6484-1992 变压器用储油柜
变压器检修规程 第一章油浸式电力变压器检修工艺规程 第一节油浸式电力变压器的技术规范 1 表油浸式电力变压器技术规范 启备变1号高压厂变21号主变号主变变压器名称2号高压厂变 SF9-25000/15.75 SFP9-180000/220GYW2 SF9-25000/15.75 SFZ9-25000/115 SFPSZ9-180000/220 型号 ONAF ODAF ONAF ONAN/ONAF 冷却方180000/180000/180000180000250002500025000A) (K容 16.538/870.58126.5/112.9516.538/870.58254.1/407.96(KV/A)16.144/893.49125.06/114.51248.05/418. 6916.144/893.49(KV/A)123.63/116.0815.75/916.4242/429.43(KV/A)15.75/916.4 15.356/939.31235.95/440.1615.356/939.31122.19/117.65(KV/A) 229.9/450.914.963/962.22120.75/119.2214.963/962.22(KV/A)119.31/120.79(KV/A)117.88/122.36(K V/A)116.44/123.93(KV/A)115/125.5(KV/A)113.56/127.06(KV/A)11(KV/A)112.13/128.64110.69/130. 212(KV/A)109.25/131.7713(KV/A) 14(KV/A)107.81/133.34
变压器运行规程
电力变压器运行规程 1 主题内容与适用范围 本规程规定了本公司电力变压器的许可运行方式、操作、监视、维护、异常运行及事故处理的规则。 本规程适用于尼日利亚帕帕兰多电站发电机组的运行技术管理。 本规程适用于生产管理人员及运行人员。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的应用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程。凡是不注日期的引用文件，其新版本适用于本规程。 GB/T 15164-1994 油浸式电力变压器负载导则 GB/T 17211-1998 干式电力变压器负载导则 FL 408-91 电业安全工作规程 FL/T 572-1995 电力变压器运行规程 防止电力生产重大事故的二十五项重点要求国电发[2000]589号 设备制造厂家技术规范 3 变压器许可运行方式 3．1 额定运行方式 3．1．1 在规定的冷却条件下变压器按照制造厂铭牌及技术规范规定参数下运行，此方式称为额定运行方式下，变压器可以在这种方式长期连续运行。3．1．2 运行中的变压器的电压变动范围在额定电压的±5%范围内变动，此时额定容量不变。加在所有分接头上的电压不得大于其相应额定电压的105%。电
压下降至额定值的95%以下时，容量应相应降低，以额定电流不超过额定值的105%为限。 3．1．3 油浸自冷和油浸风冷变压器上层油温一般不宜超过85 ℃ , 最高不得超过 95 ℃ , 温升最高不能超过 55 ℃。 3．1．4 强迫油循环风冷变压器的上层油温一般不应超过75℃, 最高不得超过85 ℃ , 温升最高不能超过 45 ℃。 3．1．5干式变压器线圈、铁芯表面和构件表面的温升不得超过80℃。F级绝缘干式变压器绕组的最大温升100℃，环境温度在35℃时，温度不宜超过130℃。容量800KVA及以上的变压器装设风扇，温度到120℃时自动开出，也可手动开出。 3．1．6强迫油循环风冷变压器投入运行前应先投入冷却装置 , 不允许在未投冷却装置的情况下将变压器投入运行。 3．1．7强力通风冷却的变压器其上层油温高于 55 ℃时开启冷却风扇 , 低于45 ℃可停用风扇。有风扇自启动装置者 , 其选择开关应投 " 自动 " 位置。若风扇自投装置不能用时 , 变压器在投运前应先开启风扇。 3．2绝缘规定 3．2．1变压器检修或停电后，在启动投入运行或投入到热备用状态前，均应测量其绝缘电阻值并应做好记录以便查阅核对。 3．2．2油浸变压器的绝缘电阻值 , 按公式1换算到同一温度下 , 与上次测量结果相比 , 不应低于40%。否则应通知检修检查处理 , 必要时应测量变压器的介质损耗和绝缘电阻吸收比 , 并抽取油样化验 , 以判断绝缘是否良好。

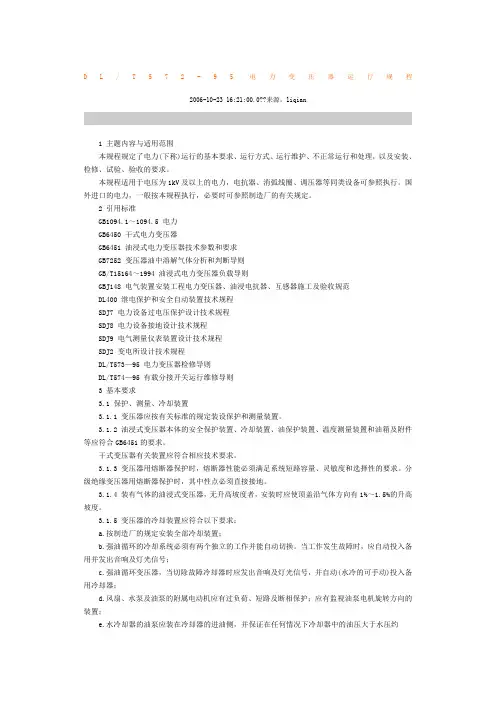

电力变压器运行规程 1 主题内容与适用范围 本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理,以及安装、检修、试验、验收的要求。 本规程适用于电压为1kV及以上的电力变压器,电抗器、消弧线圈、调压器等同类设备可参照执行。国外进口的电力变压器,一般按本规程执行,必要时可参照制造厂的有关规定。 2 引用标准 GB1094.1~1094.5 电力变压器 GB6450 干式电力变压器 GB6451 油浸式电力变压器技术参数和要求 GB7252 变压器油中溶解气体分析和判断导则 GB/T15164~1994 油浸式电力变压器负载导则 GBJ148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 DL400 继电保护和安全自动装置技术规程 SDJ7 电力设备过电压保护设计技术规程 SDJ8 电力设备接地设计技术规程 SDJ9 电气测量仪表装置设计技术规程
SDJ2 变电所设计技术规程 DL/T573—95 电力变压器检修导则 DL/T574—95 有载分接开关运行维修导则 3 基本要求 3.1 保护、测量、冷却装置 3.1.1 变压器应按有关标准的规定装设保护和测量装置。 3.1.2 油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。 干式变压器有关装置应符合相应技术要求。 3.1.3 变压器用熔断器保护时,熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保护时,其中性点必须直接接地。 3.1.4 装有气体继电器的油浸式变压器,无升高坡度者,安装时应使顶盖沿气体继电器方向有1%~1.5%的升高坡度。 3.1.5 变压器的冷却装置应符合以下要求: a.按制造厂的规定安装全部冷却装置; b.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时,应自动投入备用电源并发出音响及灯光信号; c.强油循环变压器,当切除故障冷却器时应发出音响及灯光信号,并自动(水冷的可手动)投入备用冷却器;
沈阳东电电力设备开发有限公司 变压器检修工作大纲及实施方案 一、检修大纲： 1、变压器修前电气试验。 2、变压器排油、油处理。 3、变压器吊罩检查包括变压器内部绕组、引线、铁芯及绝缘固定件、无载分接开关、油箱等可见部分。 4、变压器外部组部件拆卸更换或检测。 5、变压器复装、抽真空、真空注油、热油循环。 6、变压器油压试漏、静放。 7、变压器修后试验。 8、变压器复装，清理现场。 二、准备工作： 1、现场准备： （1）在检修的工作现场准备充足的施工电源及照明设施； （2）准备好检修必须的备品、备件、材料、工具及专用设备等； （3）将真空滤油机、干燥空气发生器及油罐等设备摆放到位，准备电源电缆，保证真空滤油机滤芯清洁或者更换新的滤芯； （4）在开工前对真空滤油机等设备进行检修调试，保证设备状态正常，确保检修工作能够顺利进行； （5）将油罐及管路清理干净，供变压器排油用。 2、变压器停电，做好施工安全措施，断开变压器外部各侧套管的电气连接引线，断开二次接线、控制箱电源线等。 3、拆除变压器周边妨碍吊罩的设施。 4、根据施工要求和施工安全，搭建必要的脚手架。 5、准备施工所需要的本体密封盖板。 6、准备现场施工所需要的安全帽和安全带等保护工具。 7、按照运行规程要求进行变压器修前试验。
8、施工场地及环境控制要求： （1）在现场进行变压器吊罩检修，需要做好防雨、防潮、防尘和消防措施，同时应注意与带电设备保持安全距离。 （2）现场变压器检修应选在晴朗、干燥、无尘土飞扬的天气进行。器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤65%为12h，空气相对湿度≤75%为8h。器身暴露时间是指从变压器放油时起至开始抽真空时为止。进行排油施工，如器身暴露时间超出规定时间不大于4h，则可相应延长抽真空时间来弥补。 三、施工方案 1、进行变压器修前试验 变压器试验是判断变压器性能的主要依据，吊罩检查前需对变压器按照运行规程要求进行检修前试验，主要试验项目如下： 1.1绝缘油常规试验和油色谱分析 1.2测量线圈连同套管的绝缘电阻和吸收比； 1.3测量线圈连同套管的直流电阻（所有分接位置）； 1.4测量线圈连同套管的泄漏电流； 1.5测量线圈连同套管的介质损耗和电容量； 1.6测量铁芯、夹件对地绝缘电阻、铁芯与夹件之间的绝缘电阻； 1.7电容型套管的tgδ和电容值试验； 1.8可根据实际情况增加其它试验项目。 2、修前试验工作完成后，采用真空滤油机将变压器油全部排入干净、清洁的油罐内，并立即对排入油罐内的变压器油进行循环处理，直至满足下列指标要求： 耐压：≥ 60kV (标准油杯试验) 含水量：≤ 10 mg/kg tgδ(90℃)：≤ 0.5％ 其它性能符合有关标准。 3、排油工作完成后，进行附件拆卸。 4、附件拆除原则：要按照先外后里，先上后下的顺序，逐一拆除变压器附
变压器运行维护规程 1 ?主题内容与适应范围 1.1本规程给出了设备规范，规定了其运行、操作、维护与变压器异常或事故情况下进行处理的基本原则和方法。 1.2本规程适用于变压器运行管理。 2?引用标准 DL/T572- 95电力变压器运行规程 GB/T15164油浸式电力变压器负载导则 3 ?设备规范（见表1） 表1主变压器运行参数
4 ?主变正常运行与维护 4.1 一般运行条件 4.1.1主变运行中的顶层油温最高不允许超过95C,为防止变压器油质劣化过速， 正常运行时，顶层油温不宜超过85C。 4.1.2主变的运行电压一般不应高于该变压器各运行分接额定电压的105%。 4.1.3主变的三相负载不平衡时，应监视电流最大的一相，且中性线电流不得超过额定电流的25%。 4.1.4主变中性点接地方式按调度命令执行。正常运行方式下主变压器中性点接地。 4.2主变周期性负载的运行 4.2.1主变在额定使用条件下，全年可按额定电流运行。 4.2.2主变允许在平均相对老化率小于1或等于1的情况下,周期性地超额定电流运行。但超额定电流运行时，周期性负载电流（标么值）不得超过额定值的1.5倍, 且主变顶层油温不允许超过105C。 4.2.3当主变有较严重缺陷（如冷却系统不正常、严重漏油、有局部过热现象、油中溶解气体分析结果异常等）或绝缘有弱点时，不宜超额定电流运行。 4.3主变短期急救负载的运行 4.3.1主变短期急救负载下运行时，急救负载电流（标么值）不得超过额定值的1.8倍, 且主变顶层油温不允许超过115C ,运行时间不得超过半小时。 4.3.2当主变有较严重缺陷或绝缘有弱点时，不宜超额定电流运行。 4.3.3在短期急救负载运行期间，应有详细的负载电流记录。 4.4主变的允许短路电流应根据变压器的阻抗与系统阻抗来确定。但不应超过额定电流的25倍。 4.5短路电流的持续时间不超过下表之规定
DL 中华人民共和国电力行业标准 DL/572-95 ______________________________________________________________________________ 电力变压器运行规程 1995-06-29 1995-11-01实施 _______________________________________________________________________________ 中华人民共和国电力工业部发布
目次 1 主题内容适用范围 2 引用标准 3 基本要求 4 变压器运行方式 5 变压器的运行维护 6 变压器的不正常运行和处理 7 变压器的安装、检修、试验和验收 附录自藕变压器的等值容量(补充件) 附加说明
中华人民共和国电力行业标准 DL/T 572-95 电力变压器运行规程 _______________________________________________________________________________ 1 主题内容与适用范围 本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理,以及安装、检修、试验、验收的要求。 本规程适用于电压为1kV及以上的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行。国外进口的电力变压器,一般按本规程执行,必要时可参照制造厂的有关规定。 2 引用标准 GB1094~1094·5 电力变压器 GB6450 干式电力变压器 GB6451 油浸式电力变压器技术参数和要求 GB7252 变压器泊中溶解气体分析和判断导则 GB/T15164 油浸式电力变压器负载导则 GBJ148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 DL400 继电保护和安全自动装置技术规程 SDJ7 电力设备过电压保护设计技术规程 SDJ8 电力设备接地设计技术规程 SDJ9 电气测量仪表装置设计技术规程 SDJ2 变电所设计技术规程 DL/T573 电力变压器检修导则 DL/T574 有载分接开关运行维修导则 3基本要求 3.1保护、冷却、测量装置 3.1.1变压器应按有关标准的规定装设保护和测量装置。 3.1.2油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。 干式变压器有关装置应符合相应技术要求。 3.1.3变压器用熔断器保护时,熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保护时,其中性点必须直接接地。 3.1.4装有气体继电器的油浸式变压器,无升高坡度者〈制造厂规定不需安装坡度者除外〉,安装时应使顶盖沿气体继电器方向有1%~1.5%的升高坡度。 3.1.5变压器冷却装置的安装应符合以下要求: a.按制造厂的规定安装全部冷却装置; b.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时,应自动投入备用电源并发出音响及灯光信号； C.强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动（水冷的可手动）投入备用冷却器 d.风扇、水泵及油泵的附属电动机应有过负载、短路及断相保护；应有监视油泵电机旋转方向的装置； e.水冷却器的油泵应装在冷却器的进油侧,并保证在任何情况下冷却器中的油压大于水压约 0.05MPa(制造厂另有规定者除外)。冷却器出水侧应有放水旋塞； f.强泊循环水冷却的变压器,各冷却器的潜油泵出口应装逆止阀; g.强泊循环冷却的变压器,应能按温度和(或)负载控制冷却器的投切。 3.1.6 变压器应按下列规定装设温度测量装置: a.应有测量顶层油温的温度计(柱上变压器可不装),无人值班变电站内的变压器应装设

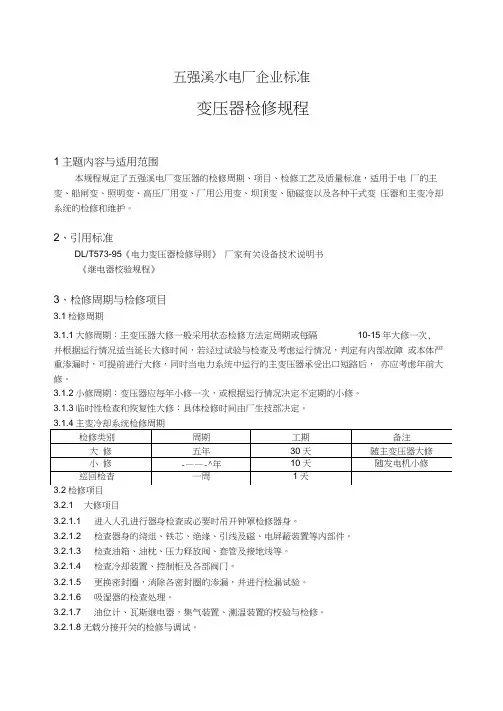

变压器检修规程目录 前言 1. 主题内容与适用范围 2. 引用标准 3. 检修周期及检修项目 3.1 检修周期 3.2 检修项目 4. 变压器大修前的准备工作 5. 变压器的检修工艺 5.1 拆装附件及吊罩 5.2 线圈及引线的检修及质量标准 5.3 铁芯及夹件的检修及质量标准 5.4 无载分接开关的检修及质量标准 5.5 有载分接开关的检修及质量标准 5.6 铁芯接地装置检修及质量标准 5.7 套管的检修及质量标准 5.8 油枕的检修及质量标准 5.9 呼吸器的检修及质量标准 5.10 净油器的检修及质量标准 5.11 冷却装置及管阀的检修及质量标准
6. 变压器投运前的检查及试验 6.1 投运前的检查 6.2 投运前的试验 7. 变压器常见故障分析 7.1 铁芯层间绝缘损坏 7.2 铁芯片局部短路与铁芯局部烧熔 7.3 线圈击穿 8. 变压器油的管理 前言 本标准规定神化阳光发电公司变压器的小修、大修的检修项目、工艺的一般原则和方法.下列人员应熟悉或掌握本规程全部或部分内容： 1. 厂长、副厂长、总工程师。 2. 检修分厂电气主任、副主任、电气专责 3. 电气检修班长、技术员及电气检修人员。 1. 主题内容与适用范围 本规程规定了神化阳光发电公司油浸式电力变压器大、小修项目及质量验收标准。 2. 引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。 DL／T573-95电力变压器检修导则 3. 检修周期及检修项目 3.1 检修周期 3.1.1 大修周期 3.1.1.1 一般在投入运行后的5年内和以后每隔10年大修一次。 3.1.1.2 运行在电力系统中的主变压器当承受出口短路后，经综合诊断分析，可考虑提前大修。 3.1.1.3 运行中的变压器，当发现异常状况或经试验判明有内部故障时，应提前进行大修。运行正常的变压器，经综合诊断分析良好，总工程师批准，可适当延长大修周期。 3.1.2 小修周期 3.1.2.1 一般应每年一次或随机组每半年一次。 3.2 检修项目 3.2.1 大修项目 3.2.1.1 大修前的准备工作 3.2.1.2 拆装附件与吊罩<芯) 3.2.1.3 芯体检查 a)线圈与引线的检查 b)分接开关的检查 c)铁芯与夹件的检查 3.2.1.4 油箱内部的检查 3.2.1.5 套管的检修 3.2.1.6 油枕的检修
35kV油浸式电力变压器技术规范书项目名称： 35kV江口变电站改造工程 2013 年 7 月
1.总则 1.1本规范书适用于35kV油浸式10型及11型电力变压器，它提出设备的功能设计、 结构、性能、安装和试验等方面的技术要求。 1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适 用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应 提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。下列标准 所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。本技术规范出版 时，所示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版本 的可能性。有矛盾时，按现行的技术要求较高的标准执行。 GB 1094.1-1996 电力变压器第1部分总则 GB 1094.2-1996 电力变压器第2部分温升 GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验 GB 1094.5-2008 电力变压器第5部分承受短路的能力 GB 1094.7-2008 电力变压器第7部分油浸式电力变压器负载导则 GB 1094.10-2003 电力变压器第10部分声级测定 GB 2536-1990 变压器油 GB 311.1-1997 高压输变电设备的绝缘配合 GB/T 16927.1～2-1997 高电压试验技术 GB/T 6451-2008 三相油浸式电力变压器技术参数和要求 GB/T 4109-1999 高压套管技术条件 GB 7354-2003 局部放电测量 GB 50150-2006 电气装置安装工程电气设备交接试验标准 DL/T 620-1997 交流电气装置的过电压保护和绝缘配合 DL/T 596-1996 电力设备预防性试验规程 DL/T 572-1995 电力变压器运行规程 JB/T 10088-2004 6～500kV级变压器声级 Q/CSG11624-2008中国南方电网公司企业标准《配电变压器能效标准及技术经济评价导则》 1.4供方应获得ISO9001（GB/T 19001）资格认证书或具备等同质量认证证书，必 须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件 下持续运行三年以上的成功经验。提供的产品应有鉴定文件或等同有效的证明文件。对 于新产品，必须经过挂网试运行，并通过产品鉴定。 2.使用条件 2.1运行环境
精品文档你我共享 Q/GDW 110/20/10kV主变压器技术规范
目次 前言............................................................................. II 1 范围 (1) 2 规范性引用文件 (1) 3 使用环境条件 (1) 4 技术参数及要求 (2) 5 试验 (9)
前言 本标准是根据江苏省电力公司推广应用20kV电压等级中压配电网的需要而编制。由于现行国标、行标和企业标准等一般未涉及20kV电压等级设备的内容，为保证20kV电压等级的电气设备满足要求，特此编制《20kV变电设备技术规范》。本标准是同时编制的11个20kV变电设备技术规范之一，这11个 技术规范分别是： 220/110/20、220/20kV主变压器技术规范 110/20kV主变压器技术规范 110/20/10kV主变压器技术规范 20kV断路器技术规范 20kV隔离开关技术规范 20kV交流金属封闭开关技术规范 20kV交流气体绝缘金属封闭开关技术规范 20kV并联电容器成套装置技术规范 20kV并联电抗器技术规范 20kV接地电阻器技术规范 20kV成套消弧装置技术规范 本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。 本标准由江苏省电力公司生产技术部提出并解释。 本标准由江苏省电力公司生产技术部归口。 本标准起草单位：江苏省电力公司生产技术部、苏州供电公司、江苏省电力试验研究院有限公司。 本标准主要起草人：陆晓、王建刚、张霁、吴益明
干式电力变压器检修工艺规程
干式电力变压器检修工艺规程 1 范围 本规程规定了公司各低压配电室干式变压器的检修、维护周期、项目与质量要求。 本规程适用于公司各低压配电室干式变压器的维护及检修工作。 2 规范性引用文件 GB/T 10228-2008 《干式电力变压器技术参数和要求》 GB 1094.1-1996 《电力变压器》第1部分：总则》 GB 1094.2-1996 《电力变压器》第2部分：温升》 GB 1094.3-2003 《电力变压器》第3部分：绝缘水平和绝缘试验》 GB/T 1094.4-2005 《电力变压器第4部分： 电力变压器和电抗器的雷 电冲击和操作冲击试验导 则》 GB 1094.5-2003 《电力变压器第5部分：承受短路的能力》
GB/T 1094.10-2003 《电力变压器第10部分：声级测定》 GB 1094.11-2007 《电力变压器第11部分：干式变压器》 GB 311.1-1997 《高压输变电设备的绝缘配合》 GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 4208-2008 《外壳防护等级》 GB/T 7354-2003 《局部放电测量》 JB/T 10088-2004 《6kV～500kV级电力变压器声级》 GB 6450 干式电力变压器 GB 147 高压电气施工及验收规范 DL 408 电业安全工作规程 DL/T 573 电力变压器检修导则 DL/T 596 电力设备预防性试验规程 JB/T 7631 变压器用电阻温度计 ZBK 4103三相树脂绝缘干式电力变压器技术条件 3 设备技术参数 （1）全厂干式变压器技术参数
