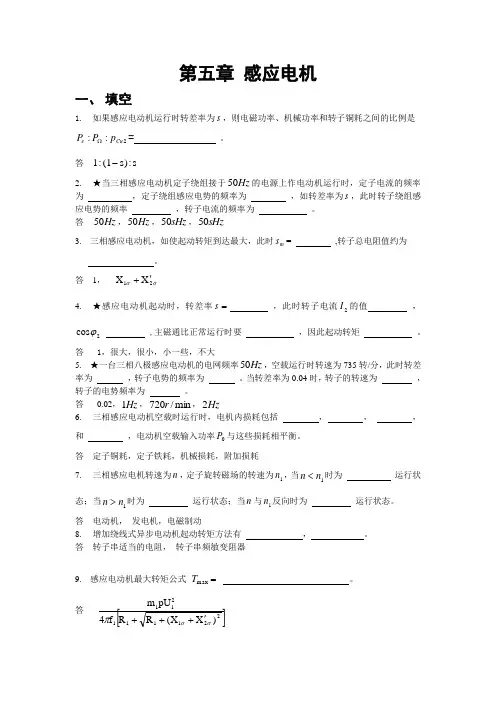

《电拖》异步电动机部分
1．绕线转子异步电动机的转子绕组是。
a) 由槽内导条和端环构成b) 笼型c) 三相对称绕组
2．异步电动机的转子转速n与旋转磁场的转速n1的关系是。
a)n1＞n b)n1＜n c) n1= n
3．当转差率S＞1时，异步电动机工作在状态，S＜0时，工作在状态。
a) 电动b) 发电制动c) 反接制动
4．某电机的n N=980r/min，则该异步电动机是极的。
a) 2 b) 4 c) 6
5．当异步电动机转子不转时，定、转子的频率关系为。
a) f1＞f2 b) f1＜f2 c) f1=f2
6．R m是反映异步电机的等效电阻，(1－S)R2 / S是代表的等效电阻。
a) 机械损耗b) 铜耗c) 铁耗d）机械功率7．异步电动机转子转速越高，转子感应电动势频率。
a) 越高b) 越低c) 不变
8．异步电动机转子转动时，转子基波旋转磁势相对于转子的转速为，相对于定子转速为。
a) n b) n1 c) S n1
9．当转子转速达到同步速时，异步电动机输出机械功率为。
a) 最大b) 最小c) 零
10．异步电动机空载试验的目的是测量阻抗。
a) 励磁b) 短路c) 漏
11．异步电动机短路损耗基本上是耗。
a) 铁b) 铜c) 机械损
12．异步电动机的铁耗与，机械损耗与。
a) U12成正比b)U1成正比c) U1无关
13．笼型转子的数与转子导条数目有关。
a) 极b) 相
14．异步电动机的功率平衡方程式是（P M为电磁功率）。
a) P2=P M－p Cu1－p Fe b) P2=P M－p0 c) P M=P1－p Cu1－p Fe
15．异步电动机起动后，随着转速升高，转子感应电势E2s会。
a) 增大b) 减小c) 不变
16．某异步电动机的额定转速为1470 r/min , 则该电机的额定转差率s N=
a) 0.01 b) 0.02 c) 0.03
17．对额定转速为980 r/min的异步电动机，当转差率为1.1时，其转速为
a) 1078r/min b) 1100 r/min c) 100r/min d) －100r/min 18．某异步电动机的额定转差率为0.05，额定运行时电磁功率为100KW，总机械功率为，转子铜耗为。
a) 5KW b) 95KW c) 105KW
18B.某异步电动机P M =75KW，n N = 720 r/min，则电磁功率Ｔ=N·m
a) 995 b) 955 c) 716
19．电动机的角速度为Ω，电角速度为ω，则
a)Ω＝ω/p b)Ω/p
20．异步电动机当主磁通一定时，电磁转矩与成正比。
a) 定子电流b) 转子电流有功分量c) 转子电流无功分量21．异步电动机的机械特性是指电磁转矩与之间的关系。
a) 转差率b) 定子电流c) 输入功率
22．当异步电动机参数一定时，电磁转矩与成正比。
a)U1b) f1 c)U12
23．如图，负载特性与电动机机械特性有两个交点，
其中a点是的，b点是的
a) 稳定b) 不稳定
24．由电动机的效率特性可知，当可变损耗于不变损耗
时，电机效率最高。
a) 大b) 小c) 等
25．异步电动机的可变损耗就是，不变损耗就是。
a) 铁耗+机械损耗b) 铜耗c) 机械损耗
26．当异步电动机的不变损耗大于可变损耗时，负载越大，效率。
a) 越高b) 越低c) 不变
27．异步电动机的工作特性是指n、I1、cosΦ1、T、η与之间的关系。
a) I2b)P2c) P1
28．当对调三相异步电动机任意两根电源线时，电机转子会。
a) 不转b) 反转c) 转得更快
《电拖》异步电动机部分答案
1. c 11. b 21. a
2. a 12. a c 22. c
3. c b 13. b 23. b a
4. c 14. c 24. c
5. c 15. b 25. b a
6. c d 16. b 26.a
7. b 17. d 27.b
8. c b 18. b a （18B.b）28.b
9. c 19. a
10. a 20.b
2013年机械原理自测题（一） 一．判断题（正确的填写“ ”，错误的填写“ ”） （ 分） 、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。 （ ） 、对心的曲柄滑块机构，其行程速比系数 一定等于一。 （ ） 、在平面机构中，一个高副引入二个约束。 （ ） 、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径， 则压力角将减小 （ ） 、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。 （ ） 、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。 （ ） 、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。 （ ） 、任何机构的从动件系统的自由度都等于零。 （ ） 、一对直齿轮啮合传动，模数越大，重合度也越大。 （ ） 、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。。
（ ） 二、填空题。 （ 分） 、机器周期性速度波动采用（ 飞 轮 ）调节，非周期性速度波动采用（ 调 速 器 ）调节。 、对心曲柄滑块机构的极位夹角等于（ ）所以（没有 ）急回特性。 、渐开线直齿圆柱齿轮的连续传动条件是（ 重合度大于或 等于 ）。 、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点 ）。 、三角螺纹比矩形螺纹摩擦（ 大 ），故三角螺纹多应用（ 联接 ），矩形螺纹多用于（ 传递运动和动力 ）。 三、选择题 （ 分） 、齿轮渐开线在（ ）上的压力角最小。 ） 齿根圆 ； ）齿顶圆； ）分度圆； ）基圆。 、静平衡的转子（ ① ）是动平衡的。动平衡的转子（ ②）是静平衡的 。 ① ）一定 ； ）不一定 ； ）一定不。 ② ）一定 ； ）不一定： ）一定不。
机械原理模拟试卷 一单向选择(每小题1分共10分) 1. 对心直动尖顶盘形凸轮机构的推程压力角超过了许用值时，可采用措施来解决。 （A 增大基圆半径 B 改为滚子推杆 C 改变凸轮转向） 2. 渐开线齿廓的形状取决于的大小。 （A 基圆 B 分度圆 C 节圆） 3. 斜齿圆柱齿轮的标准参数指的是上的参数。 （A 端面 B 法面 C 平面） 4. 加工渐开线齿轮时，刀具分度线与轮坯分度圆不相切，加工出来的齿轮称为齿轮。 （A 标准 B 变位 C 斜齿轮） 5. 若机构具有确定的运动，则其自由度原动件数。 ( A 大于 B 小于 C 等于) 6. 两齿轮的实际中心距与设计中心距略有偏差，则两轮传动比__ _____。 ( A 变大 B 变小 C 不变 ) 7.拟将曲柄摇杆机构改变为双曲柄机构，应取原机构的_____ __作机架。 ( A 曲柄 B 连杆 C 摇杆 ) 8. 行星轮系是指自由度。 （ A 为1的周转轮系 B 为1的定轴轮系 C 为2的周转轮系） 9. 若凸轮实际轮廓曲线出现尖点或交叉，可滚子半径。 ( A 增大 B 减小 C 不变) 10.平面连杆机构急回运动的相对程度，通常用来衡量。 ( A 极位夹角θ B 行程速比系数K C 压力角α) 二、填空题(每空1分共10分) 1. 标准渐开线直齿圆锥齿轮的标准模数和压力角定义在端。 2. 图(a)，(b)，（c）中，S为总质心，图中转子需静平衡，图中转子需动平衡。
3. 平面移动副自锁条件是，转动副自锁条件是。 4. 周期性速度波动和非周期性速度波动的调节方法分别为应用和。 5. 惰轮对并无影响，但却能改变从动轮的。 6. 平面连杆机构是否具有急回运动的关键是。 三、简答题(每小题6分共24分) 1. 什么是运动副、低副、高副？试各举一个例子。平面机构中若引入一个高副将带入几个约束？若引入一个低副将带入几个约束？ 2．何谓曲柄？铰链四杆机构有曲柄存在的条件是什么？当以曲柄为主动件时，曲柄摇杆机构的最小传动角将可能出现在机构的什么位置？ 3．什么是渐开线齿廓的根切现象？产生根切原因是什么？标准直齿圆柱齿轮不根切的最小齿数是多少？ 4．如图所示平面四杆机构，试回答： (1) 该平面四杆机构的名称； (2) 此机构有无急回运动，为什么？ (3) 此机构有无死点，在什么条件下出现死点； (4) 构件AB为主动件时，在什么位置有最小传动角。 四、计算题（共36分) 1. 图所示穿孔式计算机中升杆和计算卡停止机构，有箭头标记的为原动件，试判断此机构运动是否确定。（若有复合铰链、局部自由度、虚约束请指出来）（8分） 2. 在电动机驱动的剪床中，作用在剪床主轴上的阻力矩M r的变化规律如图所示，等效驱动力矩I H
三相异步电动机复习练习题 基本概念：了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌 数据的含义，正确 理解额定转矩、最大转矩和起动转矩，以及过载系数和启动能力；掌握三相异步电动 机起动和反转的方法。 分析依据和方法： 掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频 率之间的关系；掌 握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转矩、最大转 矩和起动转矩以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和 起动电流的计算。 转矩与转速的关系 T 9.55P2 n 一、填空题： 1 ?电动机是将 能转换为 能的设备。（电、机械） 2 ?三相异步电动机主要有 和 两部分组成。（定子、转子） 3 ?三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的 路部分，其 内表面冲有槽孔，用来嵌放 __________ 。（磁、定子绕组） 4?三相异步电动机的三相定子绕组是定子的 _________ 部分，空间位置相差120°/ P 。（电 路） 5?三相异步电动机的转子有 __________ 式和 _______ 式两种形式。（鼠笼、绕线） 6?三相异步电动机的三相定子绕组通以 ________ ，则会产生 _______ 。（三相交流电流、旋 转磁场） 7 .三相异步电动机旋转磁场的转速称为 _ 转速，它与电源频率和 磁极对数 有关。 8. __________________________________________ 三相异步电动机旋转磁场的转向是由 ___________________________________________________ 决定的，运行中若旋转磁场的转向改 变了，转子的转向 。（电源的相序、随之改变） 9. 一台三相四极异步电动机，如果电源的频率 f 1 =50Hz ，则定子旋转磁场每秒在空间转 过25 转。 10. _________________________________ 三相异步电动机的转速取决于 、 和一电源频率f 。（磁场极对数P 、 转差率S ） 11. _______________________________ 三相异步电机的调速方法有 、 和一转子回路串 基本公式：转速、转差率和同步转速三者之间关系 s n o n 同步转速与磁极对数和电源频率之间的关系 n o 60 f i 过载系数 T max ，起动能力 罟，效率 P 1 Y- △降压起动 T st Y 1T 丨 3 I st st Y st 自耦降压起动 T st (Ur )2T st , I U i st U^ I st U i
机械原理试题及答案试 卷答案 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
2013年机械原理自测题（一） 一．判断题（正确的填写“T”，错误的填写“F”）（20分） 1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。 （ F ） 2、对心的曲柄滑块机构，其行程速比系数K一定等于一。 （ T ） 3、在平面机构中，一个高副引入二个约束。 （ F ） 4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径， 则压力角将减小 （ T ） 5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。（ F ） 6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。 （ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。 （ T ） 8、任何机构的从动件系统的自由度都等于零。（ T ） 9、一对直齿轮啮合传动，模数越大，重合度也越大。 （ F ） 10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。。（ F ） 二、填空题。（10分） 1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。 2、对心曲柄滑块机构的极位夹角等于（ 0 ）所以（没有）急回特性。 3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或 等于1 ）。 4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。 5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（
联接 ），矩形螺纹多用于（ 传递运动和动力 ）。 三、选择题 （10分） 1、齿轮渐开线在（ ）上的压力角最小。 A ） 齿根圆 ； B ）齿顶圆； C ）分度圆； D ）基圆。 2、静平衡的转子（ ① ）是动平衡的。动平衡的转子（ ②）是静平衡的 。 ①A ）一定 ； B ）不一定 ； C ）一定不。 ②A ）一定 ； B ）不一定： C ）一定不。 3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（ ）。 A ）相同的； B ）不相同的。 4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（ ）的运动规律。 A ）等速运动； B ）等加等减速运动 ； C ）摆线运动。 5、机械自锁的效率条件是（ ）。 A ）效率为无穷大： B ）效率大于等于1； C ）效率小于零。 四、计算作图题： （共60分） 注：凡图解题均需简明写出作图步骤，直接卷上作图，保留所有作图线。 1、计算下列机构的自由度。 （10分） F = 3×8－2×11 = 2 F = 3×8－2×11 － 1 = 1 2、在图4-2所示机构中，AB = AC ，用瞬心法说明当构件1以等角速度转动时，构件3与机架夹角Ψ为多大时，构件3的 ω3 与ω1 相等。 （10分） 当ψ = 90°时，P13趋于无穷远处， 14 133413P P P P =∴

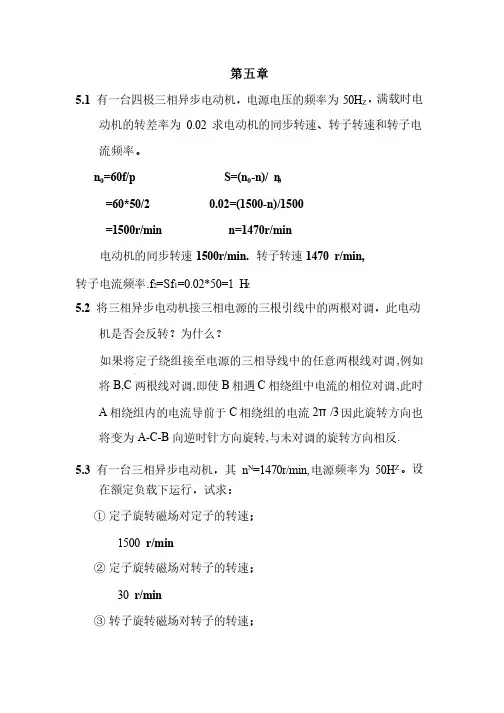

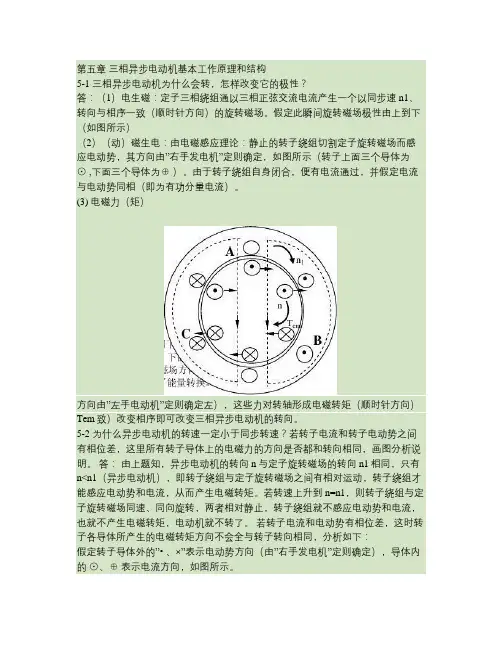

5.1 有一台四极三相异步电动机，电源电压的频率为50H Z ，满载时电动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。 n 0=60f/p S=(n -n)/ n =60*50/2 0.02=(1500-n)/1500 =1500r/min n=1470r/min 电动机的同步转速1500r/min.转子转速1470 r/min, 转子电流频率.f 2=Sf 1 =0.02*50=1 H Z 5.2将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？ 如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C 两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转,与未对调的旋转方向相反. 5.3 有一台三相异步电动机，其n N =1470r/min,电源频率为50H Z 。设在额定负载 下运行，试求： ①定子旋转磁场对定子的转速； 1500 r/min ②定子旋转磁场对转子的转速； 30 r/min ③转子旋转磁场对转子的转速； 30 r/min ④转子旋转磁场对定子的转速； 1500 r/min ⑤转子旋转磁场对定子旋转磁场的转速。 0 r/min 5.4当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？
因为负载增加n 减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高. 5.5 三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化？如何变化？ 若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5.6 有一台三相异步电动机，其技术数据如下表所示。 试求：①线电压为380V 时，三相定子绕组应如何接法？ ②求n 0,p,S N ,T N ,T st ,T max 和I st ； ③额定负载时电动机的输入功率是多少？ ① 线电压为380V 时，三相定子绕组应为Y 型接法. ② T N =9.55P N /n N =9.55*3000/960=29.8Nm Tst/ T N =2 Tst=2*29.8=59.6 Nm T max / T N =2.0 T max =59.6 Nm I st /I N =6.5 I st =46.8A 一般n N =(0.94-0.98)n 0 n 0=n N /0.96=1000 r/min SN= (n 0-n N )/ n 0=(1000-960)/1000=0.04 P=60f/ n 0=60*50/1000=3 ③ η=P N /P 输入 P 输入=3/0.83=3.61 5.7 三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变化？对电动机有何影响？ 电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.
试题 1 3、 转动副的自锁条件是 驱动力臂≤摩擦圆半径 。 一、选择题（每空 2 分，共 10 分） 4、 斜齿轮传动与直齿轮传动比较的主要优点： 啮合性能好，重合度大，结构紧凑 。 1、平面机构中，从动件的运动规律取决于 D 。 A 、从动件的尺寸 B 、 机构组成情况 C 、 原动件运动规律 D 、 原动件运动规律和机构的组成情况 2、一铰链四杆机构各杆长度分别为30mm ，60mm ，80mm ，100mm ，当以 30mm 5、 在周转轮系中，根据其自由度的数目进行分类：若其自由度为 2，则称为 差动轮 系 ，若其自由度为 1，则称其为 行星轮系 。 6、 装有行星轮的构件称为 行星架（转臂或系杆） 。 7、 棘轮机构的典型结构中的组成有： 摇杆 、 棘爪 、 棘轮 等。 三、简答题（15 分） 1、 什么是构件？ 的杆为机架时，则该机构为 A 机构。 答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的 A 、双摇杆 B 、 双曲柄 C 、曲柄摇杆 单位体。 2、 何谓四杆机构的“死点”？ 答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从 D 、 不能构成四杆机构 动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动， 3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击。 A 、一次多项式运动规律 B 、 二次多项式运动规律 C 、正弦加速运动规律 D 、 余弦加速运动规律 4、平面机构的平衡问题中，对“动不平衡”描述正确的是 B 。 A 、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡 B 、 动不平衡只有在转子运转的情况下才能表现出来 机构的这种传动角为零的位置称为死点。 3、 用范成法制造渐开线齿轮时，出现根切的根本原因是什么？避免根切的方法有哪 些？ 答：出现根切现象的原因：刀具的顶线（不计入齿顶比普通齿条高出的一段c*m ）超过 了被切齿轮的啮合极限点 N 1，则刀具将把被切齿轮齿根一部分齿廓切去。 避免根切的方法：（a ）减小齿顶高系数 ha*.(b)加大刀具角α.(c)变位修正 四、计算题（45 分） 1、 计算如图 1 所示机构的自由度，注意事项应说明？（5*2） C 、静不平衡针对轴尺寸较小的转子（转子轴向宽度 b 与其直径 D 之比 b/D<0.2） D 、 使动不平衡转子的质心与回转轴心重合可实现平衡 5、渐开线齿轮齿廓形状决定于 D 。 A 、模数 C D E C D B B F G B 、 分度圆上压力角 A A C 、齿数 D 、 前 3 项 a b 二、填空题（每空 2 分，共 20 分） 1、 两构件通过面接触而构成的运动副称为 低副 。 2、 作相对运动的三个构件的三个瞬心必 在同一条直线上 。 图 1 小题 a ：其中 A 、B 处各有一个转动副，B 处有一个移动副，C 、D 处的移动副记作一个 1 《机械原理》试题及答案
试题1 一、填空题（每小题2分，共20分） 1、 平面运动副的最大约束数为2个，最小约束数为 1个。 2、 当两构件组成转动副时，其相对速度瞬心在转动副中心处。 3、 对心曲柄滑块机构，若以连杆为机架，则该机构演化为曲柄摇块机构。 4、 传动角越大，则机构传力性能越好。 5、 凸轮机构推杆的常用运动规律中，二次多项式运动规律具有柔性冲击。 6、 蜗杆机构的标准参数从中间平面中取。 7、 常见间歇运动机构有：棘轮机构、槽轮机构等。 8、 为了减小飞轮的重量和尺寸，应将飞轮装在高速轴上。 9、 实现往复移动的机构有：曲柄滑块机构、凸轮机构等。 10、 外啮合平行轴斜齿轮的正确啮合条件为： 212121n n n n m m ααββ==-=，，。 二、简答题（每小题5分，共25分） 1、何谓三心定理？ 答：三个彼此作平面运动的构件的三个瞬心必位于同一直线上。 2、 简述机械中不平衡惯性力的危害？ 答：机械中的不平衡惯性力将在运动副中引起附加的动压力，这不仅会增大运动副中的摩擦和构件中的内应力，降低机械效率和使用寿命，而且会引起机械及其基础产生强迫振动。 3、 铰链四杆机构在死点位置时，推动力任意增大也不能使机构产生运动，这与机构的自锁 现象是否相同？试加以说明？ 答：（1）不同。 （2）铰链四杆机构的死点指：传动角=0度时，主动件通过连杆作用于从动件上的力恰好通过其回转中心，而不能使从动件转动，出现了顶死现象。 死点本质：驱动力不产生转矩。 机械自锁指：机构的机构情况分析是可以运动的，但由于摩擦的存在，却会出现无论如何增大驱动力，也无法使其运动的现象。 自锁的本质是：驱动力引起的摩擦力大于等于驱动力的有效分力。 4、 棘轮机构与槽轮机构均可用来实现从动轴的单向间歇转动，但在具体的使用选择上，又 有什么不同？ 答：棘轮机构常用于速度较低和载荷不大的场合，而且棘轮转动的角度可以改变。槽轮机构较棘轮机构工作平稳，但转角不能改变。 5、 简述齿廓啮合基本定律。 答：相互啮合传动的一对齿轮，在任一位置时的传动比，都与其连心线被其啮合齿廓在接触
1 电动机分为（交流电动机）（直流电动机），交流电动机分为（同步电动机）（异步电动机）异步电动机分为（三相电动机）（单相电动机） 2电动机主要部件是由（定子）和（转子）两大部分组成。此外，还有端盖、轴承、风扇等 部件。定子铁心：由内周有槽的（硅钢片）叠成三相绕组，机座：铸钢或铸铁。 3根据转子绕组结构的不同分为：（笼型转子转子）铁心槽内嵌有铸铝导条，（绕线型转子）转子铁心槽内嵌有三相绕组。 4笼型电机特点结构简单、价格低廉、工作可靠；（不能人为）改变电动机的机械特性。绕线 式转子电机特点结构复杂、价格较贵、维护工作量大；转子（外加电阻可人为改变）电动 机的机械特性。 5分析可知：三相电流产生的合成磁场是一（旋转的磁场），即：一个电流周期，旋转磁场在空 间转过（360°）旋转磁场的旋转方向取决于（三相电流的相序），任意调换两根电源进线则旋 转磁场（反转）。 6若定子每相绕组由两个线圈（串联），绕组的始端之间互差（60°），将形成（两对）磁 极的旋转磁场。旋转磁场的磁极对数与（三相绕组的排列）有关。旋转磁场的转速取决于磁 场的（极对数）。 p=1 时 (n0=60f 1)。旋转磁场转速n0 与（频率f1）和（极对数p）有关。 7 旋转磁场的同步转速和电动机转子转速之差与旋转磁场的同步转速之比称为（转差率S）异步电动机运行中S=（ 1--9）％。 8 一台三相异步电动机，其额定转速 n=1460 r/min ，电源频率 f1=50 Hz 。试求电动机在额定负载 下的转差率。 解：根据异步电动机转子转速与旋转磁场同步转速的关系可知：n0=1500 r/min ,即 s n0 n 100% 1500 1460 100% 2.7% n0 1500 9 定子感应电势频率 f 1 不等于转子感应电势频率 f 2。 10 电磁转矩公式 sR2 U 12 T K ) 2 R2 (sX 20 2 2 由公式可知 :1. T 与定子每相绕组电压 U 成（正比）。 U 1 ↓则 T↓ 。 2.当电源电压 U1 一定时， T 是 s 的函数 , 3. R2 的大小对T 有影响。绕线式异步电动机可外接电阻来改变（转子电阻R2 ），从而改变转距。 11 三个重要转矩：(1) ( 额定转矩 TN) 电动机在额定负载时的转矩(2) (最大转矩Tmax) 电机带动最大负载的能力,(3) ( 起动转矩Tst)电动机起动时的转矩。 12 如某普通机床的主轴电机(Y132M-4 型 ) 的额定功率为7.5kw, 额定转速为1440r/min, 则额定转矩为（T P N 9550 7 . 5 N . m ）。 N 9550 49 . 7 n N 1440 13 转子轴上机械负载转矩T2 不能（大于 Tmax ），否则将造成堵转(停车 )。 过载系数 (能T m ax 一般三相异步电动机的过载系数为 1.8 ~ 2.2 T N 力 ) 14 K st T st 启动条件（ Tst>TL ）否则电动机不能启动，正常工作条 起动能力 T N 件：所带负载的转矩应为（TL 第七章齿轮机构及其设计 一、选择题 1.渐开线在______上的压力角、曲率半径最小。 A.根圆 B.基圆 C.分度圆 D.齿顶圆 2.一对渐开线直齿圆柱齿轮的啮合线相切于______。 A.两分度圆 B.两基圆 C.两齿根圆 D.两齿顶圆 3.渐开线齿轮的标准压力角可以通过测量_______求得。 A.分度圆齿厚 B.齿距 C.公法线长度 D.齿顶高 4.在范成法加工常用的刀具中，________能连续切削,生产效率更高。 A.齿轮插刀 B.齿条插刀 C.齿轮滚刀 D.成形铣刀 5.已知一渐开线标准直齿圆柱齿轮，齿数z=25,齿顶高系数h a*=1，齿顶圆直径D a=135mm,则其模数大 小应为________。 A.2mm B.4mm C.5mm D.6mm 6.用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中线与齿轮的分度圆__________。 A.相切 B.相割 C.相离 D.重合 7.渐开线斜齿圆柱齿轮分度圆上的端面压力角__________法面压力角。 A.大于 B.小于 C.等于 D.大于或等于 8.斜齿圆柱齿轮基圆柱上的螺旋角βb与分度圆上的螺旋角β相比_________。 A.βb >β B.βb =β C.βb <β D. βb =>β 9.用齿条型刀具加工，αn=20°,h a*n =1,β=30°的斜齿圆柱齿轮时不根切的最少数是_________。 A.17 B.14 C.12 D.26 10.渐开线直齿圆锥齿轮的当量齿数z v=__________。 A.z/cosβ B.z/cos2β C.z/cos3β D.z/cos4β 11.斜齿圆柱齿轮的模数和压力角之标准值是规定在轮齿的_________。 A.端截面中 B.法截面中 C.轴截面中 D.分度面中 12.在一对渐开线直齿圆柱齿轮传动时，齿廓接触处所受的法向作用力方_________。 A.不断增大 B.不断减小 C.保持不变 D.不能确定 13.渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角_____。 A.加大 B.不变 C.减小 D.不能确定 14.一对渐开线斜齿圆柱齿轮在啮合传动过程中，一对齿廓上的接触线长度________变化的。 A.由小到大 B.由大到小 C.由小到大再到小 D.保持定值 15.一对渐开线齿廓啮合时，啮合点处两者的压力角__________。 A.一定相等 B.一定不相等 C.一般不相等 D.无法判断 16在渐开线标准直齿圆柱齿轮中，以下四个参数中________决定了轮齿的大小及齿轮的承载能力。 A.齿数z B.模数m C.压力角α D.齿顶系数h a* 17.在渐开线标准直齿圆柱齿轮中，以下四个参数中________决定了齿廓的形状和齿轮的啮合性能。 A.齿数z B.模数m C.压力角α D.齿顶系数h a* 18和标准齿轮相比，以下变位齿轮的四个参数中________已经发生了改变。 A.齿距p B.模数m C.压力角α D.分度圆齿厚 二、判断题 1.一对能正确啮合传动的渐开线直齿圆柱，其啮合角一定是20°。（） 《机械原理与设计》（一）（答案） 班级： 姓名： 一 二 三 四 五 六 七 八 九 总分 一、填空题（共25分，每一空1分） 1． 在平面机构中若引入H P 个高副将引入 2H P 个约束，而引入L P 个 低副将引入 L P 个约束，则活动构件数n 、约束数与机构自由度 F 的关系是32L H F n P P =--。 2． 机构具有确定运动的条件是: 机构的原动件数等于机构的自由度 数；若机构自由度Ｆ>0，而原动件数 压力角相等 ； 螺旋角大小相等且旋向相同 。 7． 能实现间歇运动的机构有棘轮机构 ;槽轮机构;不完全齿轮机构。 8．当原动件为整周转动时，使执行构件能作往复摆动的机构有 曲柄摇杆机构 ；摆动从动件圆柱凸轮机构；摆动从动件空间凸轮机构或多杆机构或组合机构等 。 9．等效质量和等效转动惯量可根据等效原则：等效构件的等效质量或等效转动惯量所具有的动能等于原机械系统的总动能来确定。 10．刚性转子静平衡条件是 不平衡质量所产生的惯性力的矢量和等 于零 ；而动平衡条件是不平衡质量所产生的惯性力和惯性力矩的矢量都等于零 。 二、 （5分）题二图所示，已知： BC //DE //GF ，且分别相等，计算平面机构的自由度。若存在复合铰链、局部自由度及虚约束，请指出。 题二图 n= 6 P L = 8 P H =1 3236281L H F n P P =--=?-?-＝1 三、（10分）在图示铰链四杆机构中，已知：l BC =50mm ，l CD =35mm ， l AD =30mm ，AD 为机架，若将此机构为双摇杆机构，求l AB 的取值范围。 一、填空题（10 道小题，20 个空，每空1 分，共20 分） 1．平面运动副的最大约束数为，最小约束数为。 2．移动副的自锁条件是，转动副的自锁条件是。 93.969mm，3．已知一对渐开线直齿圆柱齿轮传动，其主动轮齿数z1= 20 ，基圆直径d b1= 从动轮齿数z2= 67 ，则从动轮的基圆直径d b2=。 4．正变位齿轮与标准齿轮比较，其分度圆齿厚，齿根高。 5．在凸轮机构推杆的四种常用运动规律中，运动规律有刚性冲击； 运动规律无冲击。 功之比，它反映了功在机械中的有效利用程6．机械效率等于输入功与 度。 7．刚性转子的动平衡条件是，。 8．在单销四槽外接槽轮机构中，已知主动拨盘的角速度为ω = π / 4 rad/s, 则在主动拨盘运动 一周的时间内，槽轮运动了秒，停歇了秒；槽轮机构的运动系数 为。 9．微动螺旋机构的两段螺纹的旋向应，两导程应。 10．当两构件组成转动副时，其速度瞬心在处，组成移动副时，其瞬心在处。 二、简答题（4 道小题，每道小题5 分，共20 分） 1．何谓急回运动？试列出三种具有急回运动的连杆机构。 2．何谓周期性速度波动和非周期性速度波动？为什么要加以调节？各用什么办法来加以调节? 3．平底推杆凸轮机构的压力角为多少？这种凸轮机构是否存在自锁现象？为什么? 4．设计直动推杆盘形凸轮机构的凸轮轮廓时，若机构的最大压力角超过了许用值，试问可采取 哪几种措施以减小最大压力角？ 注：学生必须在答题纸上答题，否则没有成绩。第 1 页共 4 页 = 250mm，cm， 图三、1 ，而其他各杆的长度不变，则当分别以1、2、3 图三、2 分） 所示冲床机构的自由度，若存在局部自由度、复合铰链或虚约束，请指出其 注：学生必须在答题纸上答题，否则没有成绩。第 2 页共 4 页 三相异步电动机复习练习题 基本概念：了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌数据的含义，正确理解额定转矩、最大转矩和起动转矩，以及过载系数和启动能力；掌握三相异步电动机起动和反转的方法。 分析依据和方法：掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频率之间的关系；掌握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转矩、最大转矩和起动转矩以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和起动电流的计算。 基本公式：转速、转差率和同步转速三者之间关系n n n s -= 0 同步转速与磁极对数和电源频率之间的关系p f n 1 060= 转矩与转速的关系2 9.55 P T n = 过载系数N T T max = λ，起动能力N st T T =，效率1 2P P =η Y-△降压起动?=st Y st T T 31 ,?=st Y st I I 3 1 自耦降压起动st st T U U T 21'1' )(=,st st I U U I 1 ' 1' = 一、填空题： 1．电动机是将 能转换为 能的设备。（电、机械） 2．三相异步电动机主要有 和 两部分组成。（定子、转子） 3．三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的 路部分，其内表面冲有槽孔，用来嵌放 。（磁、定子绕组） 4．三相异步电动机的三相定子绕组是定子的 部分，空间位置相差1200 / P 。（电路） 5．三相异步电动机的转子有 式和 式两种形式。（鼠笼、绕线） 6．三相异步电动机的三相定子绕组通以 ，则会产生 。（三相交流电流、旋转磁场） 7．三相异步电动机旋转磁场的转速称为 同步转速，它与电源频率和 磁极对数 有关。 8．三相异步电动机旋转磁场的转向是由 决定的，运行中若旋转磁场的转向改变了，转子的转向 。（电源的相序、随之改变） 9．一台三相四极异步电动机，如果电源的频率f 1 =50Hz ，则定子旋转磁场每秒在空间转过 25 转。 10．三相异步电动机的转速取决于 、 和 电源频率 f 。（磁场极对数 P 、转差率 S ） 机械原理试题及答案试卷 答案 Newly compiled on November 23, 2020 2013年机械原理自测题（一） 一．判断题（正确的填写“T”，错误的填写“F”）（20分） 1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。（ F ） 2、对心的曲柄滑块机构，其行程速比系数K一定等于一。（ T ） 3、在平面机构中，一个高副引入二个约束。（ F ） 4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径， 则压力角将减小 （ T ） 5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。（ F ） 6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。 （ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。（ T ） 8、任何机构的从动件系统的自由度都等于零。（ T ） 9、一对直齿轮啮合传动，模数越大，重合度也越大。 （ F ） 10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。。（ F ） 二、填空题。（10分） 1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。 2、对心曲柄滑块机构的极位夹角等于（ 0 ）所以（没有）急回特性。 3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或 等于1 ）。 4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。 5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（ 联接），矩形螺纹多用于（传递运动和动力）。 三、选择题（10分） 1、齿轮渐开线在（）上的压力角最小。 XX 大学学年第二学期考试卷（A 卷） 课程名称： 机械原理 课程类别： 必修 考试方式： 闭卷 注意事项：1、本试卷满分100分。 2、考试时间 120分钟。 : 一、单项选择题（在每小题的四个备选答案中，选出一个正确 答案，并将正确答案的选项填在题后的括号内。每小题2分，共20分） 1. 以移动副相连接的两构件的瞬心在 ( B ) / A ．转动副中心处 B. 垂直于导路方向的无穷远处 C. 接触点处 D. 过接触点两高副元素的公法线上 2. 有一四杆机构，其极位夹角为11°，则行程速比系数K 为 ( D ) A. 0 B. C. 1 D. 3. 以下哪种情况不会发生机械自锁 ( D ) A. 效率小于等于零 B. 作用在移动副上的驱动力在摩擦角之内 C. 生产阻抗力小于等于零 D. 轴颈上的驱动力作用在摩擦圆之外 4. 有一四杆机构，杆长分别为17mm ，38mm ，42.5mm ，44.5mm ，长度为17mm 的杆为连架杆，长度为44.5mm 的杆为机架，则此四杆机构为 ( A ) A. 曲柄摇杆机构 B. 双曲柄机构 ^ C. 双摇杆机构 D. 无法确认 5. 下列凸轮推杆运动规律中既无刚性冲击也无柔性冲击的是 ( C ) 系（部） ： 专业 班级： 姓名： 学号： 装 订 线 内 不 要 答 题 A. 一次多项式 B. 二次多项式 C. 五次多项式 D. 余弦加速度 6. 直齿圆柱齿轮的齿数为19，模数为5mm ，* a h =1，则齿顶圆半径为 ( C ) A. 47.5 mm B. 50 mm C. 52.5 mm D. 55 mm 7. 连杆机构的传动角愈大，对机构的传力愈 ( B ) A. 不利 B. 有利 C. 无关 D. 不确定 （ 8. 当凸轮轮廓出现失真现象时，凸轮理论廓线的曲率半径ρ与滚子半径r r 满足以下关系 ( A ) A. ρ 《机械原理》试卷参考答案 开课单位：机械工程学院，考试形式：闭卷，允许带 计算器、绘图仪器 入场 题序 一 二 三 四 五 六 七 八 总 分 得分 评卷人 一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”）得分︳ 1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。 2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别 适当地加一平衡质量，即可达到动平衡。 3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。 4、(√ ) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。 5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条 件进行计算的。 二、填空题（共10分，每空1分）得分︳ 1、飞轮主要用以调节 周期性 速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装 在 高速 轴上。 2、刚性转子的静平衡就是要使 惯性力 之和为零；而刚性转子的动平衡则要使 惯性力 之和及 惯性力偶矩 之和均为零。 3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于 同一直线 上。 4、在机构运动分析的速度多边形中，机架的速度影像是 极点 。速度影像和加速度影像原理只适用 于 同一构件 。 5、当机械的效率0≤η时，机构则发生 自锁 。 三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度和虚约束，请在图上示出。得分︳ 图1 虚约束 局部自由度 复合铰链 复合铰链 b) a) 机械原理自测题（二） 一、判断题。（正确的填写“T”，错误的填写“F”）（20分） 1、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。（ F ） 2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。（ T ） 3、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约 束，而保留一个自由度。（ F） 4、一对直齿轮啮合传动，模数越大，重合度也越大。（F） 5、平面四杆机构有无急回特性取决于极位夹角是否大于零。（T） 6、对于刚性转子，已满足动平衡者，也必满足静平衡。（T） 7、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。 （T） 8、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。 （T） 9、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。（T） 10、对于单个标准齿轮来说，节圆半径就等于分度圆半径。（F） 二、填空题；（10分） 1、机器产生速度波动的类型有（周期性）和（非周期性）两种。 2、铰链四杆机构的基本型式有（曲柄摇杆机构、双曲柄机构、双摇杆机构）三种。 3、从效率观点分析，机械自锁的条件是（效率小于零）。 4、凸轮的形状是由（从动件运动规律和基圆半径）决定的。 5当两机构组成转动副时，其瞬心与（转动副中心）重合。 三、选择题（10分） 1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（B）。 A）调速器； B）飞轮； C）变速装置。 2、重合度εα = 1.6 表示在实际啮合线上有（C）长度属于双齿啮合区。 A) 60% ； B）40% ； C）75%。 3、渐开线齿轮形状完全取决于（C）。 A）压力角； B）齿数； C）基圆半径。 3、在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小 凸轮的基圆半径，则压力角（B）。 A）保持不变； B）增大； C）减小。 5、在计算机构自由度时，若计入虚约束，则机构自由度数（B）。 A）增多； B）减小； C）不变。 四、计算作图题（共60分） （注：凡图解题均需简明写出作图步骤，直接在试卷上作图，保留所有作图线。）1、计算下列机构的自由度（10分） A B C D E F G A B C D E F G H M N 图4-1 图4-1 a) b) H F = 3×6－2×8－1=1 F = 3×5－2×6－2 = 1 试题1 一、选择题（每空2分，共10分） 1、平面机构中，从动件的运动规律取决于 D 。 A、从动件的尺寸 B、机构组成情况 C、原动件运动规律 D、原动件运动规律和机构的组成情况 2、一铰链四杆机构各杆长度分别为30mm ，60mm，80mm，100mm，当以30mm的杆为机架时，则该机构为 A 机构。 A、双摇杆 B、双曲柄 C、曲柄摇杆 D、不能构成四杆机构 3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击。 A、一次多项式运动规律 B、二次多项式运动规律 C、正弦加速运动规律 D、余弦加速运动规律 4、平面机构的平衡问题中，对“动不平衡”描述正确的是 B 。 A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡 B、动不平衡只有在转子运转的情况下才能表现出来 C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D<0.2） D、使动不平衡转子的质心与回转轴心重合可实现平衡 5、渐开线齿轮齿廓形状决定于 D 。 A、模数 B、分度圆上压力角 C、齿数 D、前3项 二、填空题（每空2分，共20分） 1、两构件通过面接触而构成的运动副称为低副。 2、作相对运动的三个构件的三个瞬心必在同一条直线上。 3、转动副的自锁条件是驱动力臂≤摩擦圆半径。 4、斜齿轮传动与直齿轮传动比较的主要优点： 啮合性能好，重合度大，结构紧凑。 5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系， 若其自由度为1，则称其为行星轮系。 6、装有行星轮的构件称为行星架（转臂或系杆）。 7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。 三、简答题（15分） 1、什么是构件？ 答： 构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的单位体。 10.3 节 一、填空题 1、异步电动机的电磁转矩是由和共同作用产生的。 2、三相异步电动机最大电磁转矩的大小与转子电阻r2 值关，起动转矩的大小与转子电阻r2 关。 （填有无关系） 3、一台线式异步电动机带恒转矩负载运行，若电源电压下降，则电动机的旋转磁场转速，转差率，转速，最大电磁转矩，过载能力，电磁转矩。 4、若三相异步电动机的电源电压降为额定电压的0.8 倍，则该电动机的起动转矩T st =?T stN 。 5、一台频率为f1= 60Hz 的三相异步电动机，接在频率为50Hz 的电源上（电压不变），电动机的最大转矩为原来的，起动转矩变为原来的。 6、若异步电动机的漏抗增大，则其起动转矩，其最大转矩。 7、绕线式异步电动机转子串入适当的电阻，会使起动电流，起动转矩。 二、选择题 1、设计在f1= 50Hz 电源上运行的三相异步电动机现改为在电压相同频率为60Hz 的电网上，其电动机的（）。 （A）T st 减小，T max 减小，I st 增大（B）T st 减小，T max 增大，I st 减小 （C）T st 减小，T max 减小，I st 减小（D）T st 增大，T max 增大，I st 增大 2、适当增加三相绕线式异步电动机转子电阻r2时，电动机的（）。 （A）I st 减少, T st 增加, T max 不变, s m 增加（B）I st 增加, T st 增加, T max 不变, s m 增加 （C）I st 减少, T st 增加, T max 增大, s m 增加（D）I st 增加, T st 减少, T max 不变, s m 增加 3、一台运行于额定负载的三相异步电动机，当电源电压下降10%，稳定运行后，电机的电磁转矩（）。（A）T em =T N （B）T em = 0.8T N （C）T em = 0.9T N （D）T em >T N 4、一台绕线式异步电动机，在恒定负载下，以转差率s 运行，当转子边串入电阻r = 2r2',测得转差率将为 （）（r 已折算到定子边）。 （A）等于原先的转差率s （B）三倍于原先的转差率s （C）两倍于原先的转差率s （D）无法确定 5、异步电动机的电磁转矩与( )。 （A）定子线电压的平方成正比；（B）定子线电压成正比； （C）定子相电压平方成反比；（D）定子相电压平方成正比。 6、一般电动机的最大转矩与额定转矩的比值叫过载系数，一般此值应( )。 （A）等于1 （B）小于1 （C）大于1 （D）等于0 三、问答题机械原理试题及答案
机械原理试卷答案
机械原理测试题及答案
三相异步电动机复习练习题.
机械原理试题及答案试卷答案
机械原理试卷及答案
最新机械原理期末考试及答案
机械原理试题及答案
机械原理考试试题及答案3篇
三相异步电动机的机械特性习题
